| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 06-06-2019 à 10:29 sta  |
|
Bonjour
Je suis un petit nouveau et je cherche à identifier les broches d'un vieux tube d'oscillo ainsi que ses caractéristiques.
Sur ce tube est inscrit CdC EV-307.
J'ai trouvé sur votre site un schéma qui semble indiquer que ce tube a les mêmes caractéristiques que celui référencé C75, mais le brochage n'est pas du même type. Le culot du C75 doit avoir des broches cylindriques mâles alors que ce n'est pas la cas du EV-307.

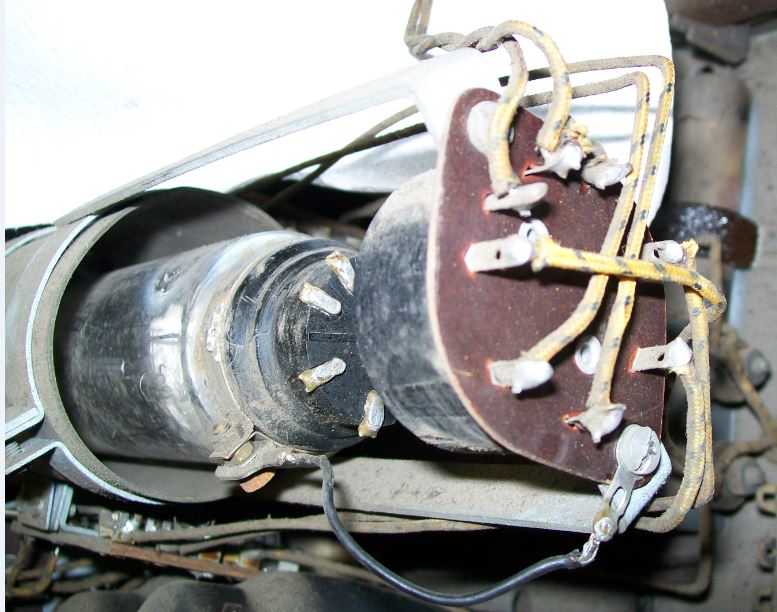

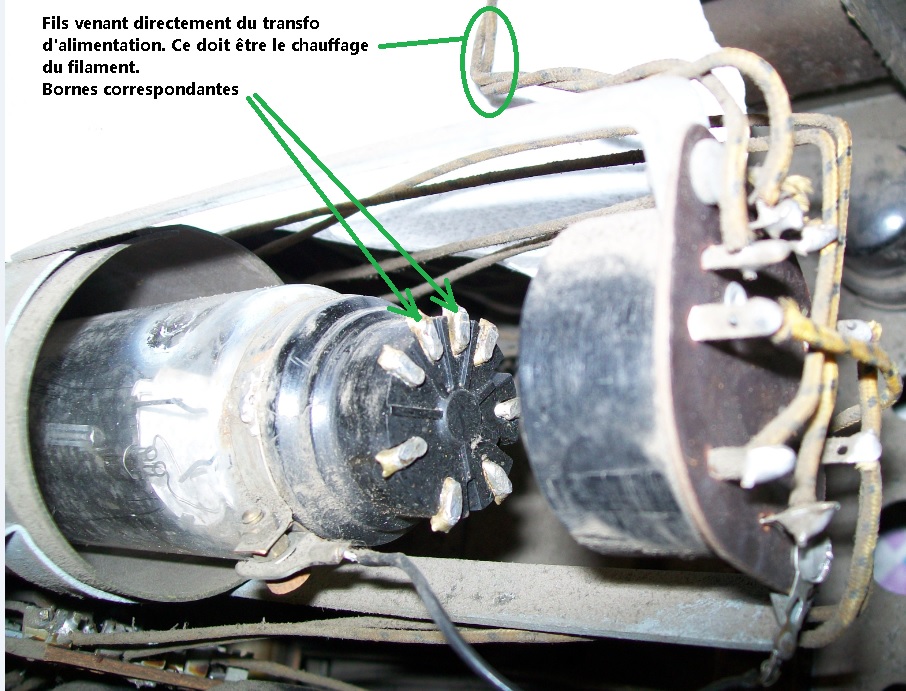

Je mets deux photos du culot du tube EV-307 et aussi le schéma dont j'ai parlé.
Le brochage et les caractéristiques me permettront de le tester avec un alim moderne ( en débranchant les fils actuels anciens ) pour voir si j'ai un point sur l'écran qui bouge en manipulant les potentiomètres...
Pourquoi tout çà ?
Si le tube n'est pas complètement HS, je voudrais bien en faire un gadget qui affiche une figure de Lissajous qui bouge ( comme sur les tableaux de bord des vaisseaux inter stellaires !!!! Films des années 1960 )
Dans ce cas j'aurai certainement encore besoin de vous mais je ferai un autre sujet pour ne pas tout mélanger !!!
Je vous remercie par avance et je vous souhaite une bonne journée.
Charly
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De RETRO25 Le 06-06-2019 à 12:26 sta |
|
Bonjour,
quelle est la marque de votre oscillo ?

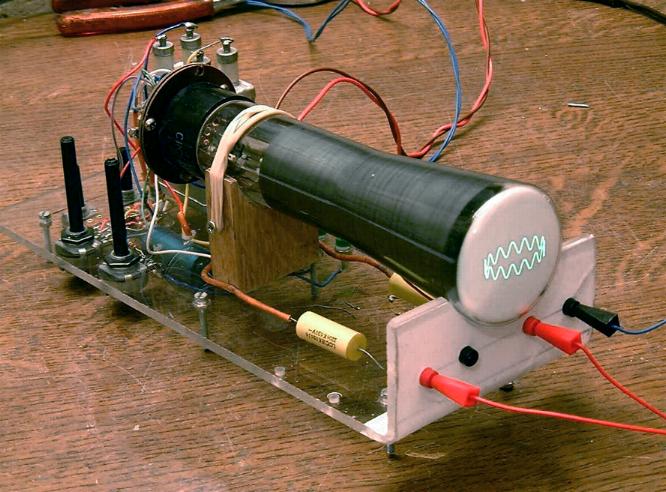

j'ai un vieil Heathkit à moitié désossé mais dont le tube doit encore être bon !
c'est celui-ci ..
 http://4.bp.blogspot.com/…
cordialement
J.B
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 06-06-2019 à 14:23 sta |
|
vous avez le schema de l'appareil , c'est celui mis en ligne ?
avec cela facile de redemarrer le tube
il suffit de faire fonctionner les 2 redresseurs 5Y3
les autres tubes vous pouvez vous en passer
il suffit que les résistances de la chaine de polarisation du tube et les capas soient OK si le tube est bon il doit fonctionner
attention c'est un chauffage 4V
vous ne pouvez pas le tester simplement avec une alim moderne un TC necessite au minimum 800V pour fonctionner et une chaine de polarisation correcte de toutes ses electrodes
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De RETRO25 Le 06-06-2019 à 14:28 sta |
|
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De RETRO25 Le 06-06-2019 à 14:33 sta |
|
et une vidéo intéressante ( en fiançais ) sans rentrer dans les équations mathématiques , sur les figures de LISAJOUS pour ceux que cela intéresserait.
https://www.youtube.com/w…
bon visionnage
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De RETRO25 Le 06-06-2019 à 14:37 sta |
|
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 06-06-2019 à 16:31 sta |
|

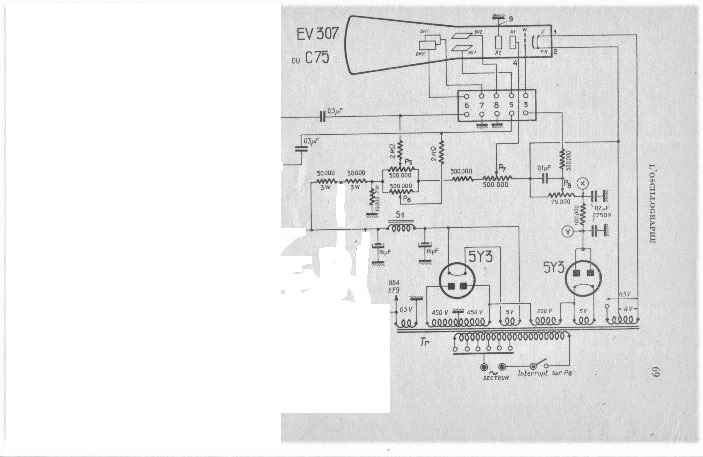

voila le minimum vital pour faire fonctionner un TC
vous avez les pot de
lumiere
concentration
cadrage H
cadrage V
attention la cathode du tube est portée a un potentiel negatif important de l'ordres de -800 a - 1000V
pas trouve dans mes doc ni sur le net les caractéristiques de ce tube
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 06-06-2019 à 16:56 sta |
|
Bonjour
Je vais me présenter succinctement :
J’ai de bonnes notions en électricité, basse et haute tension ( 400 kV ). Je comprends un peu l’électronique a semi conducteurs mais pas du tout les lampes. Je maîtrise ma propre sécurité ( en HT je travaille avec une main dans le dos ). Ma formation a été BAC électrotechnique F3 de 1979 + BTS + boulots ...
J’ai un peu de matériel ( contrôleurs basse et haute impédance , alimentations basse tension , un oscillo fonctionnel basse fréquence).
Je peux faire du 0 à 2000 volts continus simple ou double alternance (+ condensateur) avec un variac ( auto-transfo variable) suivi d’un transfo de four à micro ondes. Il me faudrait connaître le courant à fournir pour alimenter mon tube et donc dimensionner le calibre des diodes HT et la ou les tensions à fournir.
Je ne suis pas un collectionneur de radio ou de HF, je suis un bricoleur.
La marque de l’appareil qui contient le tube cathodique EV-307 et pour lequel je vous demande des renseignements :
Ce doit être ce que vous appelez un wobulateur ??
Ribet Desjardins , Générateur HF Modulé en Fréquence, type 475B. Alim en 110 ou 130 volts. Complet mais non restauré. Caisse en bon état avec quelques défauts esthétiques mineurs.
La partie générateur de fréquence a aussi des condensateurs visiblement HS. Elle est sur le même transfo que l'oscillo donc c'est encore une bonne raison pour ne pas mettre sous tension.
Les schémas du site (475C et 476A) ne correspondent pas car les lampes sont différentes ( c’est normal, c’est pas la même référence d’appareil !! )
Maintenant, je vais répondre à chacun :
A Radiolo :
Je n’ai pas le schéma de l’appareil. Le schéma que j’ai mis en pièce jointe dans mon premier message est juste pour montrer la possible correspondance entre le tube référencé C75 et celui que j’ai : le EV-307,
Je ne veux pas mettre sous tension mon appareil car des condensateurs sous tube de verre sont cassés et un autre à le bitume qui déborde. Ceci n’est pas un signe de bonne santé !!!
J’ai le document du tube C75 je le mets en pièce jointe mais mon problème est que la numérotation des broches doit être différente, au moins par la forme du culot qui est différente.
A RETRO25
Oui , je voudrais faire ces figures de Lissajous sur un montage « vintage » mais en remplaçant les lampes par des diodes silicium cachées. Je mets une photo prise sur ce forum de l’allure de l’objet final que je souhaiterai faire, si le tube fonctionne ….
A tous:

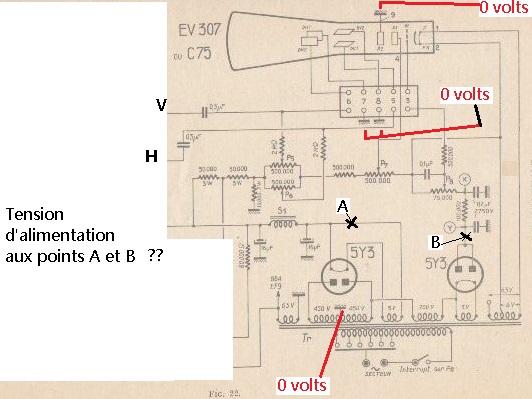

Si le tube C75 a les mêmes caractéristiques que mon E-307 :
?? Question ?? 1°) Est ce que je risque de casser quelque chose si je respecte la chaîne de résistances (et potentiomètres) du schéma, ainsi que les tensions à chaque extrémité de la chaîne de résistances selon le schéma que j’ai surchargé en pièce jointe ???? (Les vieux condensateurs de filtrage qui restent seraient remplacés par des neufs .)
?? Question ?? 2°)Vu les caractéristiques du C75, quelles sont les valeurs de tension que je dois appliquer au point A et au point B du croquis. Si plusieurs tensions sont possibles indiquez moi les plus basses ( pour moins de chauffe des résistances )
Merci pour vos réponses et pour votre patience.
Charly
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 06-06-2019 à 17:12 sta |
|
pour la +HT en A : 450V AC redresse donc max 450*1.414= 636V -20V pour la valve et autant pour le transfo je dirais autour de +590 a +600V
pour la - HT du tube en B on a 250V en plus des 450 donc ( 250+450 ) * 1.414= 989V avec les pertes de la valve et du transfo quasi nulles car le courant demandé est tres faible -970V environ
et ne pas oublier que filament et cathode du tube sont portes a -970V par rapport a la masse donc prevoir un enroulement de chauffage dimensionne en isolement en consequence
si on abaisse trop les tensions le tube perd en concentration ( spot flou et moins fin) et en luminosite
important au demarrage du tube ne jamais laisser le spot immobile et fortement lumineux risque de degrader définitivement de tube
il serait interessant d'avoir une photo de votre epave d'appareil pour voir ce que l'on peut en tirer, je suis sur qu'il y a pas mal de recuperable
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De RETRO25 Le 06-06-2019 à 18:30 sta |
|
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De RETRO25 Le 06-06-2019 à 18:33 sta |
|
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 06-06-2019 à 18:47 sta |
|
le tube cathodique est un DG7-6
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 06-06-2019 à 18:53 sta |
|
en plus il n'a rien a voir en brochage avec celui presenté
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De F6CER Le 06-06-2019 à 19:10 sta |
|
Bonsoir
pour les tubes le seul numéro ne suffit pas , il faut préciser la qualité du phosphore
tapez par exemple ''C75SV1'' et vous aurez de nombreux résultats
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 06-06-2019 à 20:12 sta |
|
Bonjour
J'ai mis les photos de l'appareil dans cet autre sujet
http://www.tsf-radio.org/…
J'ai fait çà car je pensais que le titre serait plus parlant que ''tube EV-307''.
Aucun schéma du site ne correspond a mon appareil Wobulateur Ribet Desjardins 475B ( pas la même ref)
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 06-06-2019 à 20:44 sta |
|
''S'il vous plait, ne me demandez pas de relever le schéma ''
non mais on peu tenter de remettre en fonctionnement la partie osciloscope
il y a tout :
le transfo d'alim special
les redresseurs + et - HT
la chaine de resistance de polarisation du tube
et en prime les amplis H et V
car il ne faut pas croire que l'on fait bouger le spot avec seulement qq volts , il en faut une bonne centaine donc exit les ampli ops
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 07-06-2019 à 09:11 sta |
|
donc c'est l'appareil ribet que vous avez ,
meme si le schema a queles différences la philisophie doit rester la meme
reperez la 5Z4 et enlevez la
reperez la 6H6 et les capas de filtrage qui suivent et celles de la chaine de polarisation du tube mettez des neuves tension d'isolement 1500V les valeurs pas critiques si vous avez 20 a 100% de plus cela fonctionnera
C17, C18, C20, C22, C23, et C71 qui peut etre un 250V
je ne pense pas en avoir oublié
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 07-06-2019 à 09:23 sta |
|
Bonjour Radiolo
Vous avez raison sur toute la ligne, mais je crois que vous êtes à votre aise avec les lampes et pas moi.
Dans ma première idée, je n'entrevoyais pas de remplacer les condensateurs. J'imaginais juste une alim externe pour un test ''simple''. (De plus si le tube de l'oscillo est HS, pas de frais engagés)
Par rapport à votre approche, cela m'évitait en plus de me ''frotter'' a minima aux lampes diodes. N'y connaissant rien en lampes, j'envisageais de remplacer les amplis H et V (4 lampes au total) par de l'électronique ''silicium'' moins encombrante.
Il en est de même pour la base de temps, pas besoin de la faire revivre pour faire des figures de Lissajous. C'est encore une lampe de moins et une simplification pour moi.
Pour faire bouger le spot, j'avais bien conscience qu'avec une sensibilité d'environ 0,5 volt par millimètre, il faudrait 150 volts pour faire bouger le spot sur la longueur des 75 mm de l'écran. Je pensais surmonter ça en mettant un transistor NPN ( genre MJE340 300V 0,5A 20W ) en sortie de montage ''silicium basse tension'' pour amener la haute tension sur les plaques du tube.
Le transfo du vobulateur alimente aussi la partie générateur de fréquence. Si j'utilise ce transfo pour avoir les tensions sur le tube, il va falloir que j'identifie les fils à '' débrancher '' pour ne pas risquer de Flash dans la zone du générateur de fréquence.
Je voulais aussi m'éviter cette action un peu hasardeuse pour moi, et ce, surtout sans plan.
Je sais que l'on a rien sans rien; ma démarche est moins de la fainéantise que de la crainte car je suis incompétent en lampes et j'hésite à y mettre les mains.
Je comprends que ma démarche aie pu vous déranger et je vous présente mes excuses.
Je vais donc essayer de faire comme vous le proposez: mettre le transfo sous tension.
Cela me rassurerai bien d'avoir un ''spécialiste'' pour me guider de près et arriver à mettre le tube d'oscillo sous tension !
Pour ce faire, et suite à vos messages qui m'aident (et je vous en remercie) ; dans un autre sujet, je propose à l'échange deux appareils : générateur de fréquence et milli-voltmètre contre coup de main et/ou condensateurs pour le vobulateur.
Peut être aurais je de la chance ??
Merci de m'avoir lu
Bonne journée
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 07-06-2019 à 10:26 sta |
|
oui on peu mettre du silicium en transistor de sortie avoir avoir les 150V
et pas de panique une diode a lampe ( valve, redresseur, etc.…)
c'est comme une diode silicium , ça fonctionne de la meme façon avec une anode et une cathode
et une penthode çà a les memes caractéristiques qu'un FET a depletion a deux grilles
juste un chauffage en plus car le vide , contrairement a un semiconducteur pour faire simple, ne contient pas d'électrons et il faut en créer pour les envoyer dans le vide
si vous regardez la 6H6 vous verrez que c'est un redresseur doubleur de tension tout a fait classique
si vous avez une alim de labo 800 a 900V DC on peu essayer de faire fonctionner le tube
mais il lui faut un minimun de capacites autour pour eviter qu'il ne ''parte en vrille''
C71, C20 et C21
et l'alim doit etre flottante par rapport a la masse car c'est le pont R25, R26 qui la reference a la masse
c'est la raison pour laquelle je vous conseillais de faire redemarrer l'alim telle qu'elle a été conçue ( sous reserve que le transfo soit bon)
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 07-06-2019 à 19:18 sta |
|
Bonsoir Radiolo
Je pense que c'est le plan du 475C que vous prenez en référence pour me parler de 6H6 , C71, C20 et C21, le pont R25, R26
J'ai compris pour l'alim flottante et le point à la masse entre R25 et R26.
A moi d'identifier sur mon châssis les condensateurs C71, C20 et C21 pour en mettre des neufs.
Les lampes de mon châssis côté oscillo sont :
EL3N x4
884 x1
6H6 x1
Attention, le schéma 475C que nous prenons maintenant en référence comporte un tube cathodique qui peut être bien différent de celui qui est installé sur mon châssis 475A.
Sur le croquis de mes messages précédents où j'ai surchargé les point A et B ( et à partir duquel vous m'avez indiqué environ +590 et -970V), il est indiqué pour le tube les références EV-307 et aussi C75 . A partir de ce document, j'en ai déduit que les tensions de ce croquis pourraient être les bonnes pour mon châssis.
Je ne sais pas si les tensions du tube DG76 sont proches de celles nécessaires pour le C75 / EV-307. Pour le moment, ce n'est pas grave, mais je garde ce doute en mémoire pour la valeur de la tension à régler plus tard sur l'alim de labo .
A vous lire
Bonne soirée
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 07-06-2019 à 22:31 sta |
|
en general les tensions d'acceleration d'un TC sont directemet proportionnelles a sa taille
ce sont des lois physiques de l'optique electrosatique qui regissent ces tensions
a tube cathodiques identiques en taille tensions proches
il faut exclure de ce raisonnement les TC de projection qui sont tres spécifiques et durent peu
et qui n'ont rien a voir avec le materiel de laboratoire qui lui est fait pour durer
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 08-06-2019 à 12:03 sta |
|
Bonjour
crilemans m'a envoyé le plan de mon appareil. Grand MERCI pour cette aide.
Je le mets en pièce jointe.
(Peut être que vous pourriez le mettre dans les schémas du forum car je ne sais pas comment faire).
A partir de ce schéma je vais identifier les condensateurs et les connections utiles pour l'alim flottante.
Le tube cathodique du plan est référencé CdC (Compagnie des Compteurs).
Sur le tube de mon châssis, au dessus de EV-307, je peux lire CdC avec le dernier C un peu effacé. Tout semble cohérent.
Questions: Sur mon chassis il y a un condensateur sous la forme d'un ''container'' parallélépipédique en métal gris de dimension environ 2 cm de haut, 4 cm de large et 6 cm de profondeur.
Quel est ce type de condensateur ? Sont ils sujets au vieillissement ?
Bon week end
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Michel87 Le 08-06-2019 à 12:09 sta |
|
Bonjour,
Une photo façade et côté sorties du condensateur aiderait à répondre.
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 08-06-2019 à 12:18 sta |
|
RE bonjour

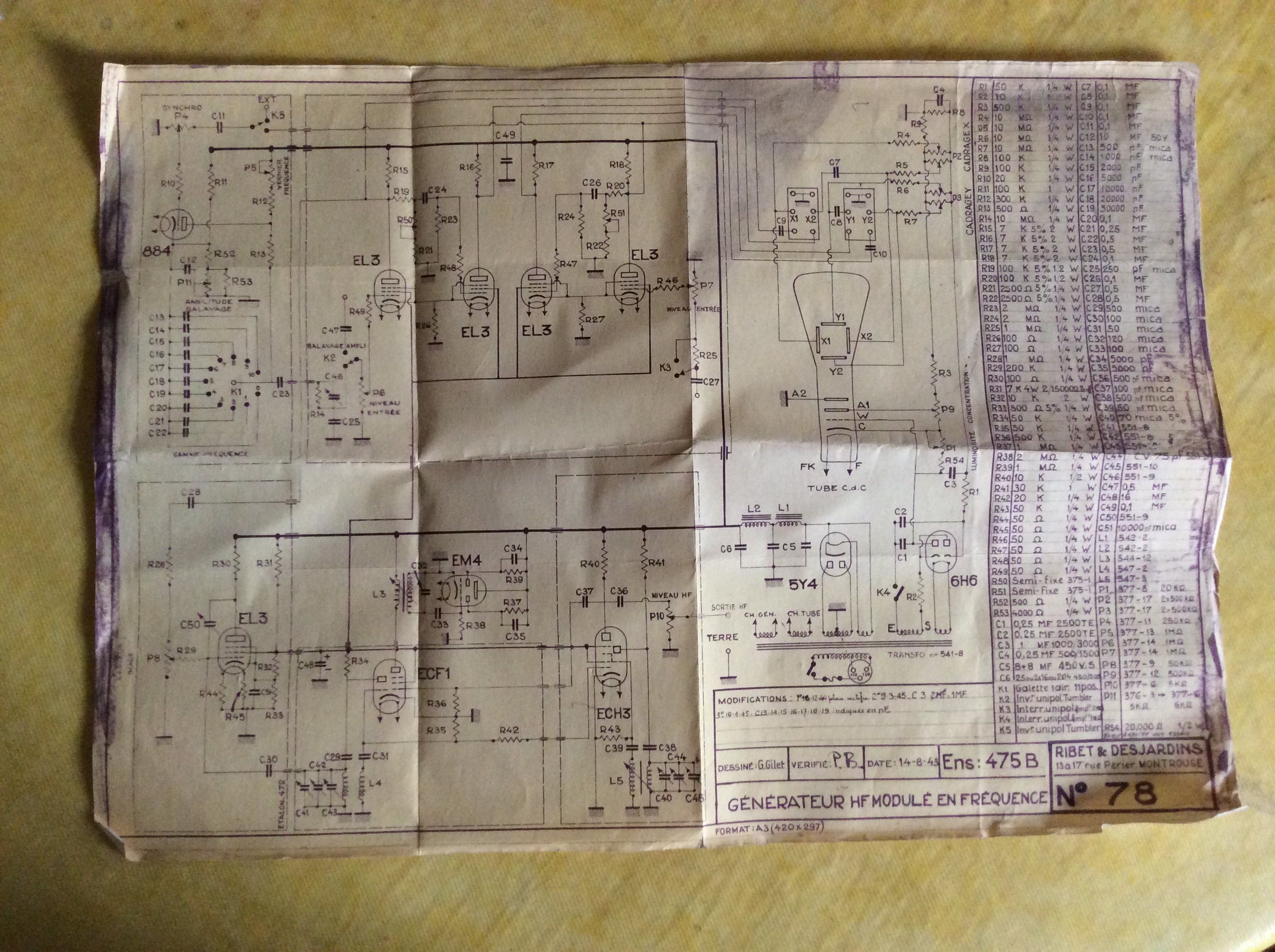

Voici le plan du 475B sur lequel j'ai annoté que le tube était un EV-307 ou C75.
Autan mettre ce plan dans les archives, si vous voulez bien.
Il est au format .pdf et il est très net.
Cordialement
Charly
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 10-06-2019 à 17:39 sta |
|
Bonsoir
Michel87,
voici une photo du condensateur ( prise sur internet car je ne l'ai pas démonté ).
Ce doit être un condensateur haute tension.
Se conservent ils mieux que les autres ?
Dois je le remplacer en systématique avant toute mise sous tension ?
Merci
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Michel87 Le 10-06-2019 à 18:17 sta |
|
Bonjour,
Ce type de condensateur en boitier serti ou soudé est un matériel professionnel.
Si cela est possible, il serait intéressant de relever les caractéristiques: capacité, tension, tolérance, température de service, et, éventuellement, date de fabrication, de celui ci.
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 10-06-2019 à 19:05 sta |
|
ces condensateurs en general s'il n'y a pas de traces de fuites de liquide il restent bons
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 12-06-2019 à 17:09 sta |
|
Bonjour
a Michel87

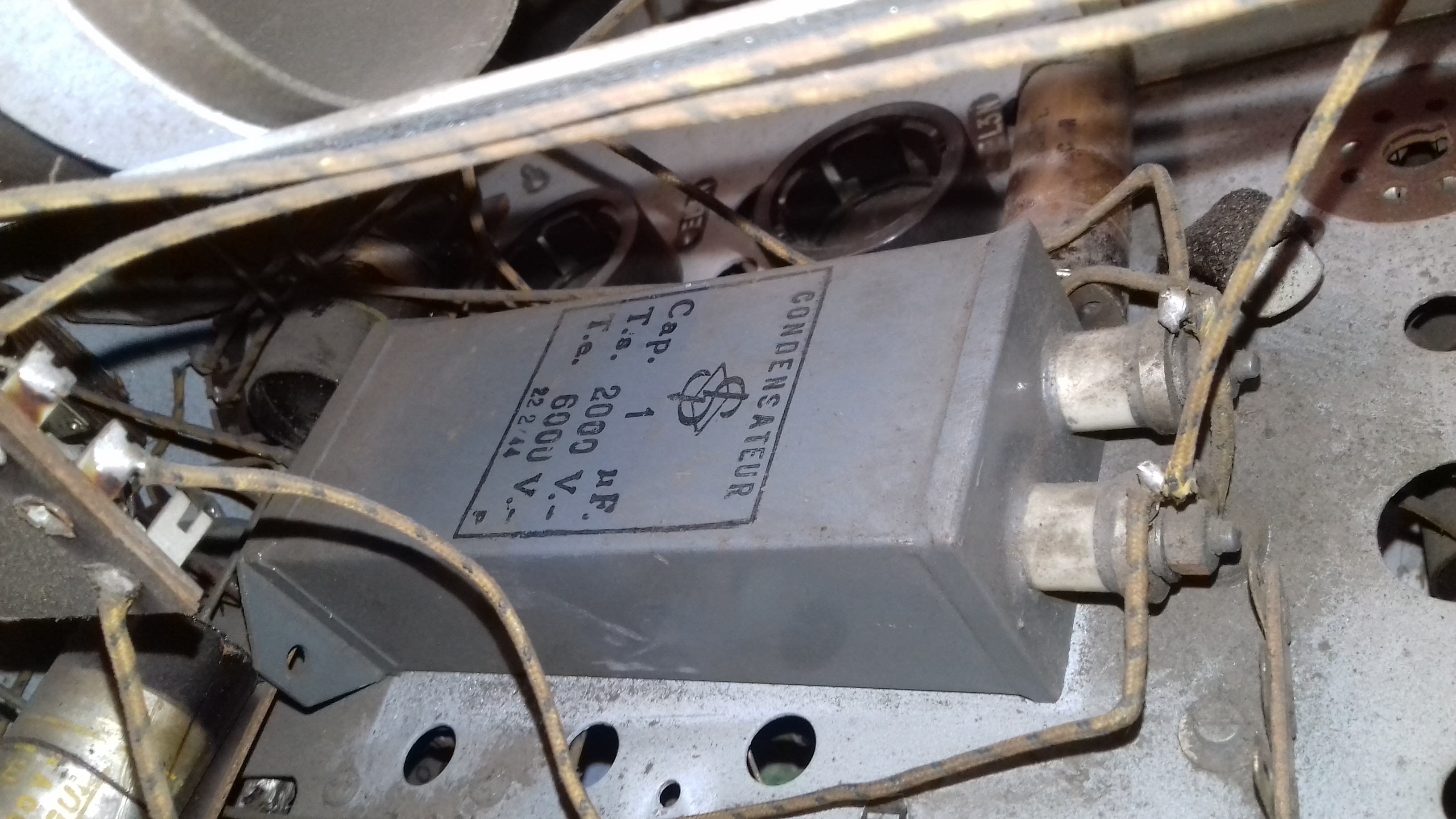

en pièce jointe la phot du ''vrai'' condensateur il est daté 22-2-44 1uF 2000/6000V
A Radiolo

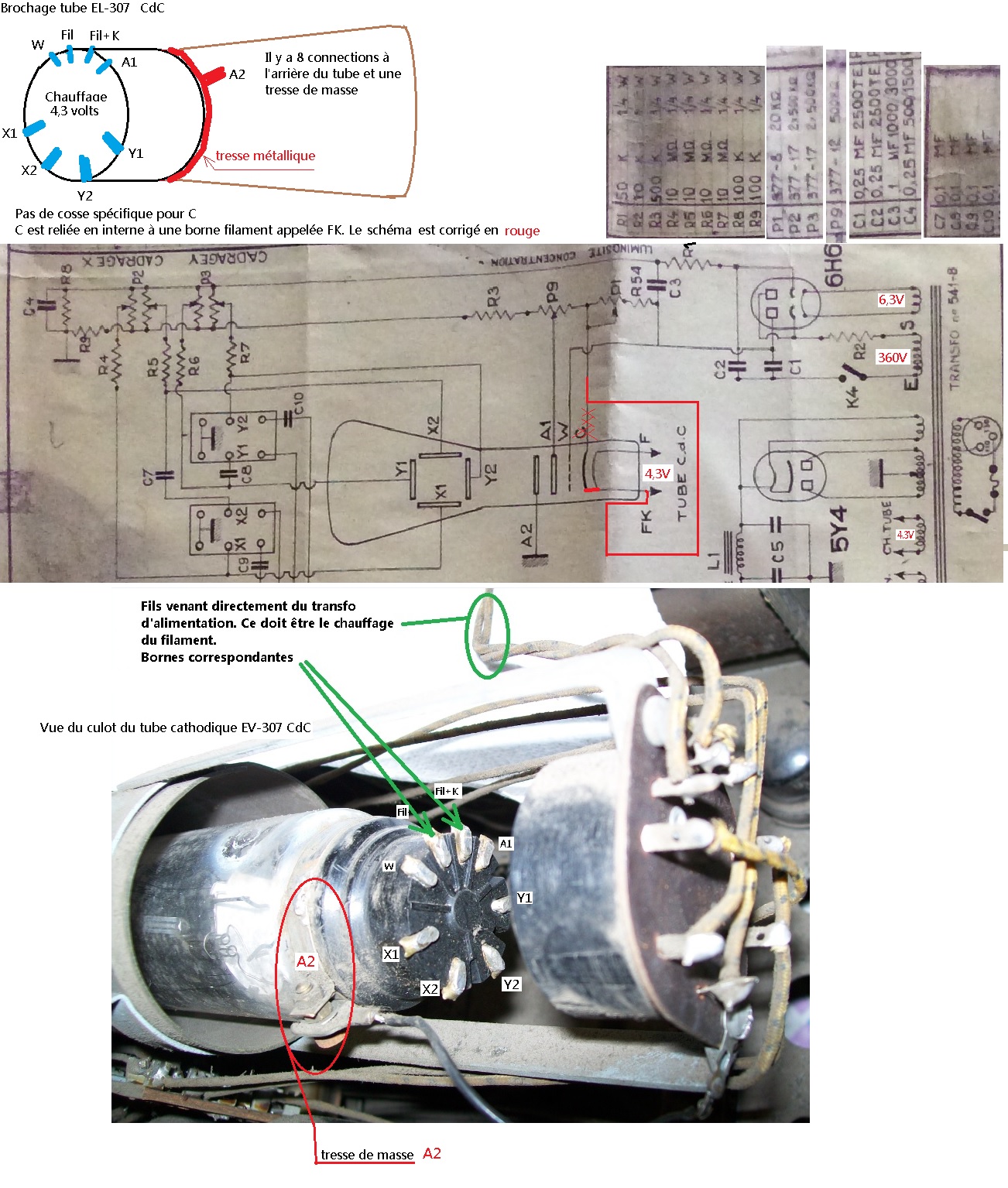

J'ai déposé toutes les lampes et le tube cathodique. J'ai ajouté un transfo 220 / 120 volts pour alimenter le transfo du vobulateur ( qui n'accepte que 110 ou 130 V )
J'ai mesuré la tension de filament du tube cathodique et je trouve 4,3 volts .
Les tensions des autres filaments sont sur un autre enroulement à 6,3 volts.
En suivant les fils qui partent du support du tube cathodique, je pense avoir réussi à identifier ses broches. Cela induit une petite modif du schéma du vobulateur car il n'y a pas de connexion spécifique ''C'' sur le tube EV-307. Cette connexion ''C'' a une broche spécifique sur le culot du tube C75.
L'enroulement du transfo qui alimente la haute tension du tube cathodique délivre 360 volts. J'ai fait un photo montage de mes relevés. Je le mets dans les pièces jointes.
Y voyez vous des points ''louches'' ?
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 12-06-2019 à 18:07 sta |
|
cela me semble bon
la HT du tube devrait se situe entre 800 et 1000V
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 13-06-2019 à 11:56 sta |
|
Bonjour

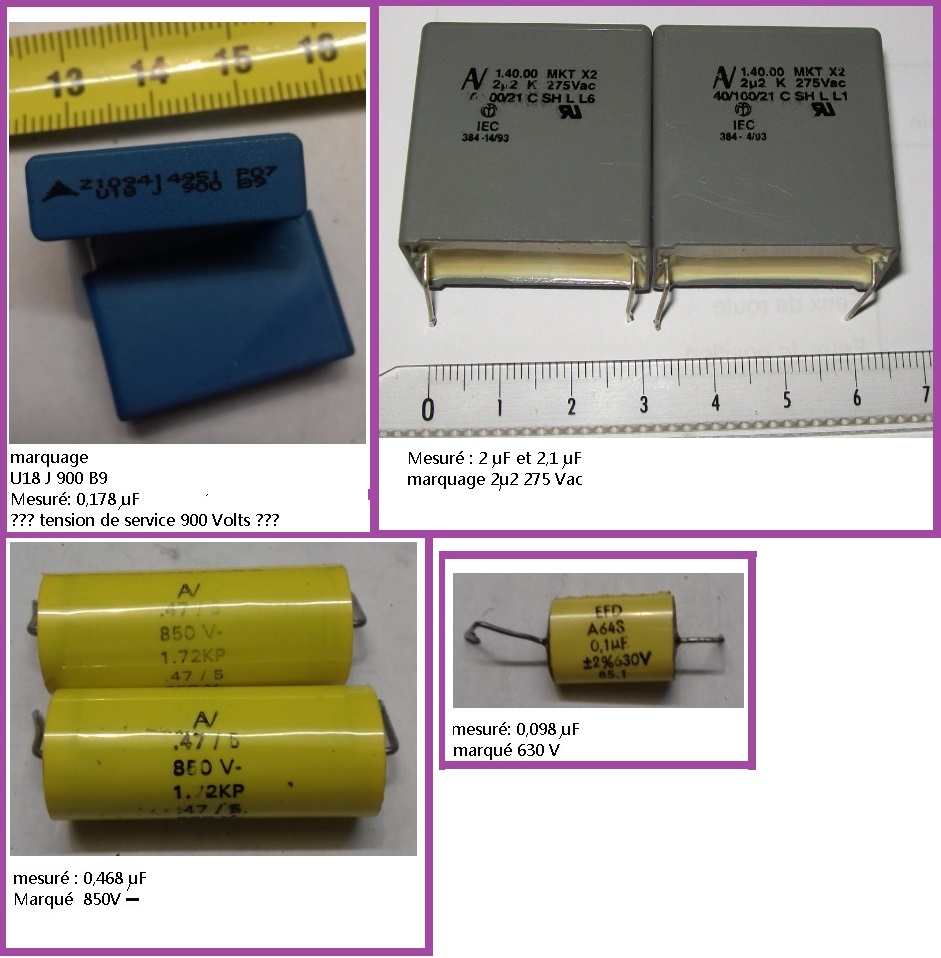

A partir du schéma du photo montage précédent, je souhaite utiliser des condensateurs de récupération ( en remplacement des vieux en place) pour faire un essai de mise sous tension du tube cathodique en '' sécurité ''. (Alors si le tube cathodique n'est pas ''rincé'', j'investirai dans des condensateurs neufs).
L'idée générale est de :
1°) remplacer les condensateurs
2°) ne mettre que la lampe 6H6 dans son support ( tube cathodique non branché)
3°) mettre sous tension le transfo d'alimentation
4°) faire quelques mesures de tensions
5°) venir vous donner les résultats pour estimer si il n'y a rien de louche avant de raccorder le tube cathodique ...
Donc pour le remplacement des condensateurs, je parle de remplacer C1, C2, C3, C4, C7 et C8 mais je ne suis pas sûr de mon coup côté tensions des condensateurs que je vais utiliser ...
Est ce que c'est bon si je mets deux condensateurs 0,18 F 900 V= en parallèle à la place de C1 , C2 et C4 qui sont marqués dans la nomenclature: 0,25F 2500Volts ??
Pour C3 j'ai deux possibilités.
Est ce que c'est bon si je mets deux condensateurs 0,47F 800 V= en parallèle ??
ou alors
est ce que c'est mieux de mettre en série deux condensateurs 2,2F 275 volts alternatifs. Ce sont des MKT X2 ??
Pour C7 et C8 puis je utiliser des condensateurs 0,1F 630Volts alors que la nomenclature indique seulement la valeur de 0.1F sans indiquer la tension ???
En pièce jointe, je mets les photos des condensateurs dont je dispose. Je les ai testé avec un testeur ''universel chinois'' basse tension.
Que pensez vous de mes condensateurs ???
D'avance MERCI
| |
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Radiolo Le 13-06-2019 à 12:15 sta |
|
pour une HT de l'orde de 900 a 1000V 800V est insuffisant
les condensateurs en serie c'est risque compte tenu du fait qu'ils sont soumis a une tension DC il faudrait des R d'equlibrage mais ce n'est pas possible car il y a déjà tres peu de coourant debite les R chargeraient trop l'alimentation du tube
C1 1200V
C2 1200V
C3 1200V
C4 1200V
ceux la ne sont pas indispensables au demarrage du tube cathodique
il suffi d'oter les cavaliers X1 X2 Y1 Y2
C7 630V
C8 630V
C9 630V
C10 630V
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 15-06-2019 à 19:20 sta |
|
Bonsoir
Avez vous une bonne adresse pour acheter les condensateurs?
Merci d'avance
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De RETRO25 Le 16-06-2019 à 00:05 sta |
|
@ Charly 57
Bonsoir,
pour vos condos HT voyez à cette adresse FRAG JAN ZUERST - ASK JAN FIRST( site allemand mais vous pouvez choisir la langue française en cochant sur le drapeau en haut à droite de la page d'accueil.
ils ont des condos tension de service 1500 volts à sorties axiales.
site sérieux commercialisant également bcp de tubes
un peu compliqué pour le paiement mais vous pouvez régler par virement en sollicitant par mail leur Iban. (ils parlent anglais et un peu français)
le site : www.die-wuestens.de/findex.htm
amicalement
Jean-Bernard
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De HLJ Le 16-06-2019 à 16:15 sta |
|
Bonjour,
Rien ne dit que les condensateurs HT au papier à bain d'huile sont défectueux, avant d'échafauder tout un scénario de remplacement testez les à la tension de travail et voyez s'ils ont des fuites ...
Meilleures salutations.
HLJ
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Charly 57 Le 18-06-2019 à 19:20 sta |
|
Bonjour HLJ
Je peux appliquer 800 Volts continus à ce condensateur. Que dois je mesurer et ou observer pour le décréter défectueux ou non ??
Cordialement
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De HLJ Le 18-06-2019 à 23:11 sta |
|
Bonsoir,
Vous mettez une résistance de 100 k en série sur votre alimentation de 800 volts et vous mesurez la tension aux bornes du condensateur.
Si le condensateur n'a pas de fuite vous allez retrouver les 800 volts de votre alimentation sur les bornes du condensateur et vous n'aurez pas de chute de tension dans la résistance de 100k
Si le condensateur présente une résistance de fuite anormale vous ne trouverez pas 800 volts sur ses bornes et il y aura une chute de tension dans la résistance en série preuve qu'un courant continu circule dans le circuit.
Vous pouvez aussi mettre un multimètre en fonction mA en série avec la résistance de 100 k dans le circuit qui vous permettra de mesurer directement le courant de fuite.
Meilleures salutations.
HLJ.
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De bthiry Le 19-06-2019 à 00:09 sta |
|
ne vaut-il pas mieux mesurer la tension aux bornes de la résistance.
cette tension doit tendre vers zéro quand le condensateur est chargé,
et la mesure d'une éventuelle tension résiduelle permet de calculer
le courant de fuite du condensateur en appliquant la loi d'Ohm.
(en oubliant pas de calculer la résistance équivalente de l'ensemble résistance de 100k et résistance interne du multimètre connectés en parallèle)
Benoît
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De HLJ Le 19-06-2019 à 07:13 sta |
|
Bonjour,
C'est égal, si on maîtrise la loi d'ohm et ce qui en découle on peut facilement trouver le moyen de mesurer un éventuel courant de fuite.
Il est vrai que la résolution de mesure sera plus grande en mesurant la tension sur la résistance série svec un voltmètre électronique (Ri 10 M)
Meilleures salutations.
HLJ.
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De F6CER Le 19-06-2019 à 09:18 sta |
|
Bonjour
quitte a utiliser un multimètre, pourquoi ne pas mesurer directement l'intensité ?
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De Michel87 Le 19-06-2019 à 09:48 sta |
|
Bonjour,
Effectivement, on peut mesurer directement l'intensité, mais le fort courant initial de charge de la capa implique de commencer sur un calibre élevé du multimètre et de descendre les calibres au fur et à mesure de la charge de la capa.
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De F6CER Le 19-06-2019 à 11:02 sta |
|
Lorsqu'on va mesurer le courant de fuite , on laisse toujours la résistance série : CQFD
ce que l'on cherche en général est le ''rafraichissement'' du condensateur après plusieurs cycles de charge/décharge , la valeur intrinsèque n'a pas une grosse importance la diminution du courant de fuite est la chose importante à vérifier
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De HLJ Le 19-06-2019 à 23:14 sta |
|
Bonsoir,
Là on parle de condensateur au papier huilé, il n'y a pas de re-formation possible comme dans le cas d'un condensateur électrolytique.
J'ai donné cette méthode, c'est une méthode, mais il y a plein d'autres qui permettent de mettre en évidence le courant de fuite d'un condensateur.
Meilleures salutations.
HLJ
|
|
| Sujet : Brochage tube oscillo EV-307 Nouveau | De crilemans Le 03-07-2019 à 10:12 sta |
|
@Charly 57.
Bonjour.
Je t'ai envoyé un mail lundi pour fixer le jour pour l'enlèvement des 2 appareils Métrix.
Réponse urgente.
A+
crilemans.
|
|
|
Journaux du site au 22/08/2022 à 10:26
