| Sujet : Mini émetteur PO (Thaïlande) Nouveau | De jcj Le 10-06-2019 à 12:00 sta |
|
Bonjour,
Encore un mini émetteur PO vu sur E-Bay.
 https://www.ebay.fr/itm/5…
Démo vidéo à la fin de l'annonce.
Acheté par un ami mais… il ne fonctionnait pas.

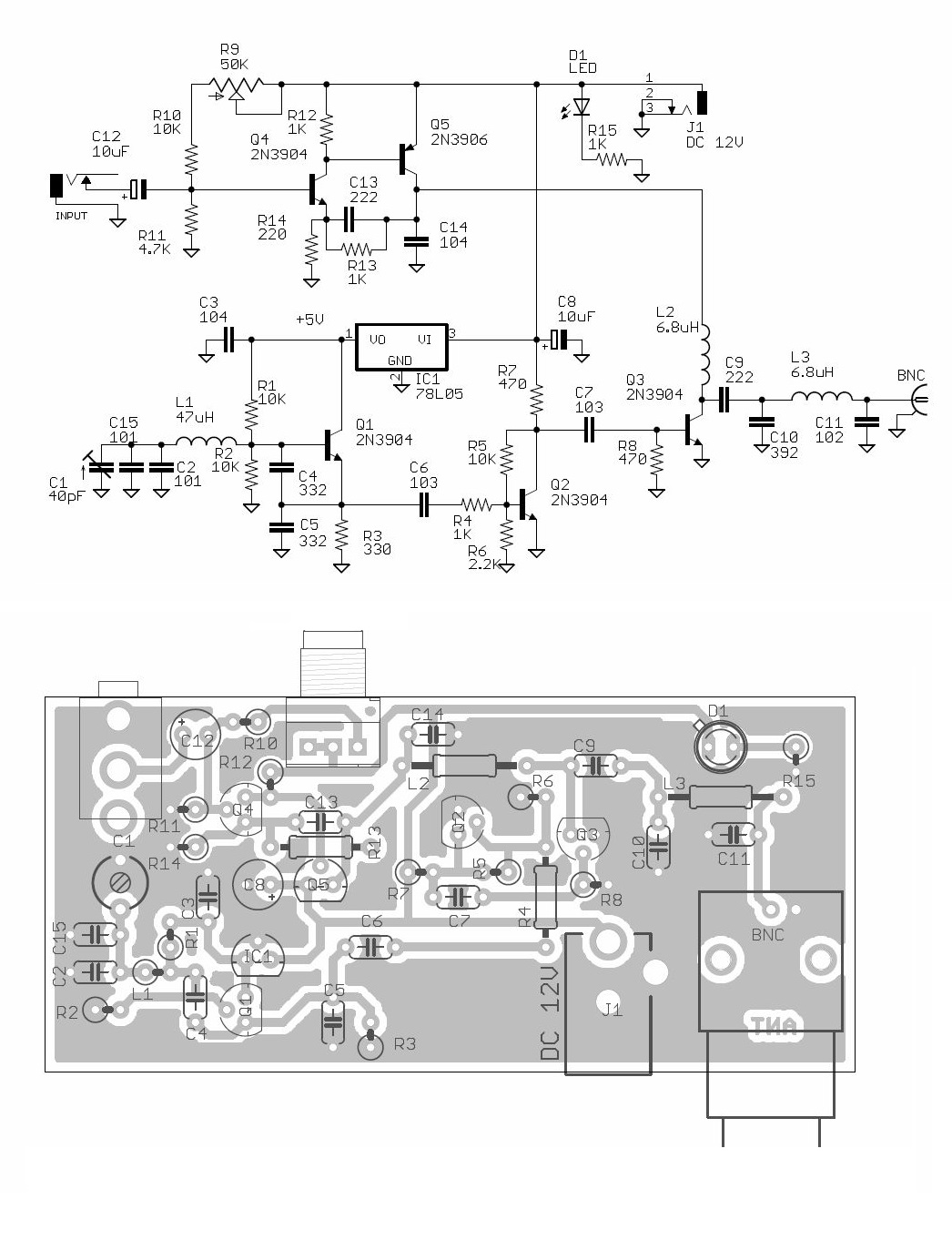

Le schéma tient pourtant la route, mais la valeur des composants et la nature des selfs laissent songeur.
La panne constatée (pas d'oscillation du pilote : oscillateur Colpitts) venait du diviseur à condensateurs C4, C5 de valeurs trop élevée : base du transistor pratiquement en court-circuit à la masse. Valeurs ramenées à 2,2 nF et c'est parti… mais la fréquence est un peu trop forte (limite gamme PO). En augmentant C15 de 100 à 220 pF, c'est correct, on est à 1,4 MHz.
La résistance R9 agit sur la qualité de la modulation, pour certaines valeurs de R9 le transistor Q3 est brulant…
En déployant un fil d'antenne de 1 à 2 m de long à 2 ou 3 m du récepteur le résultat est acceptable.
Le filtre d'antenne mériterait de sérieuse améliorations.
Pour 12,35 Euros port compris, on ne peut pas se plaindre. L'intérêt serait surtout d'améliorer ce montage.
Cordialement : JCJ
| |
|
| Sujet : Mini émetteur PO (Thaïlande) Nouveau | De F6CER Le 10-06-2019 à 14:35 sta |
|
Bonjour
le bon vieux Clapp est de retour , ce genre de montage a un défaut , le Q de la self doit être très élevé sinon l'oscillation démarrera difficilement ....ou pas du tout ! au lieu d'une self surmoulée on aurait intérêt à utiliser un tore .
c'est très théorique mais il faudrait régler R9 pour avoir la moitié de la tension d'alim sur le collecteur de l'ampli HF
|
|
| Sujet : Mini émetteur PO (Thaïlande) Nouveau | De ON5WF Le 10-06-2019 à 15:40 sta |
|
Oui, c'est bien la configuration du Clapp. De toute façon, pour que ça oscille, il faut que le critère de M'sieur Barkhausen soit respecté.  En principe, la capacité C4 (en // sur la jonction BE de Q1) doit être nettement plus grande que la capacité BE.
Mais bon, c'est plutôt théorique aussi ça!
ON5WF
|
|
| Sujet : Mini émetteur PO (Thaïlande) Nouveau | De JCM Le 12-06-2019 à 10:11 sta |
|
Bonjour, j'ai acheté 2 de ces modules il y a assez longtemps (je ne me souviens plus trop des détails) en tout cas ils ont fonctionné du premier coup, bizarre.
J'ai changé le capas de l'oscillateur pour le faire fonctionner à une fréquence qui m’arrangeait plus.
|
|
| Sujet : Mini émetteur PO (Thaïlande) Nouveau | De RETRO25 Le 14-06-2019 à 10:26 sta |
|
Bonjour
pour ceux qui voudraient tenter l'expérience
le typon en 1:1
bonne journée à tous
JB
| |
|
|
