| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 15:10 sta |
|
Bonjour à tous,

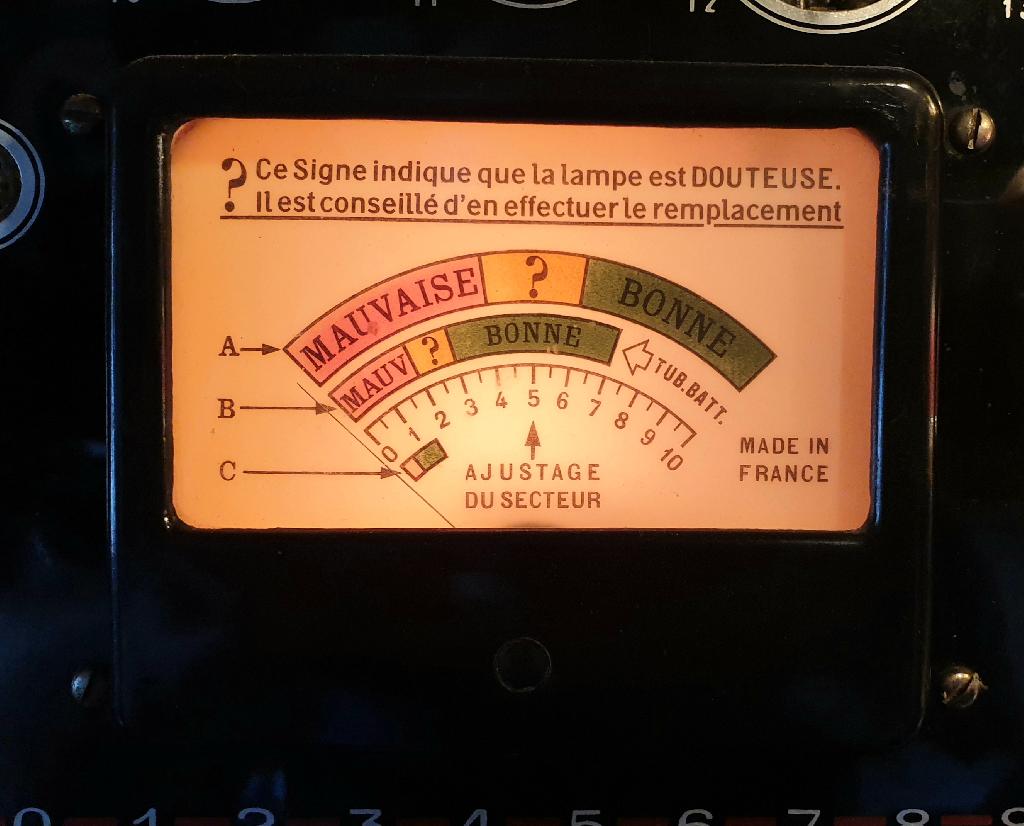

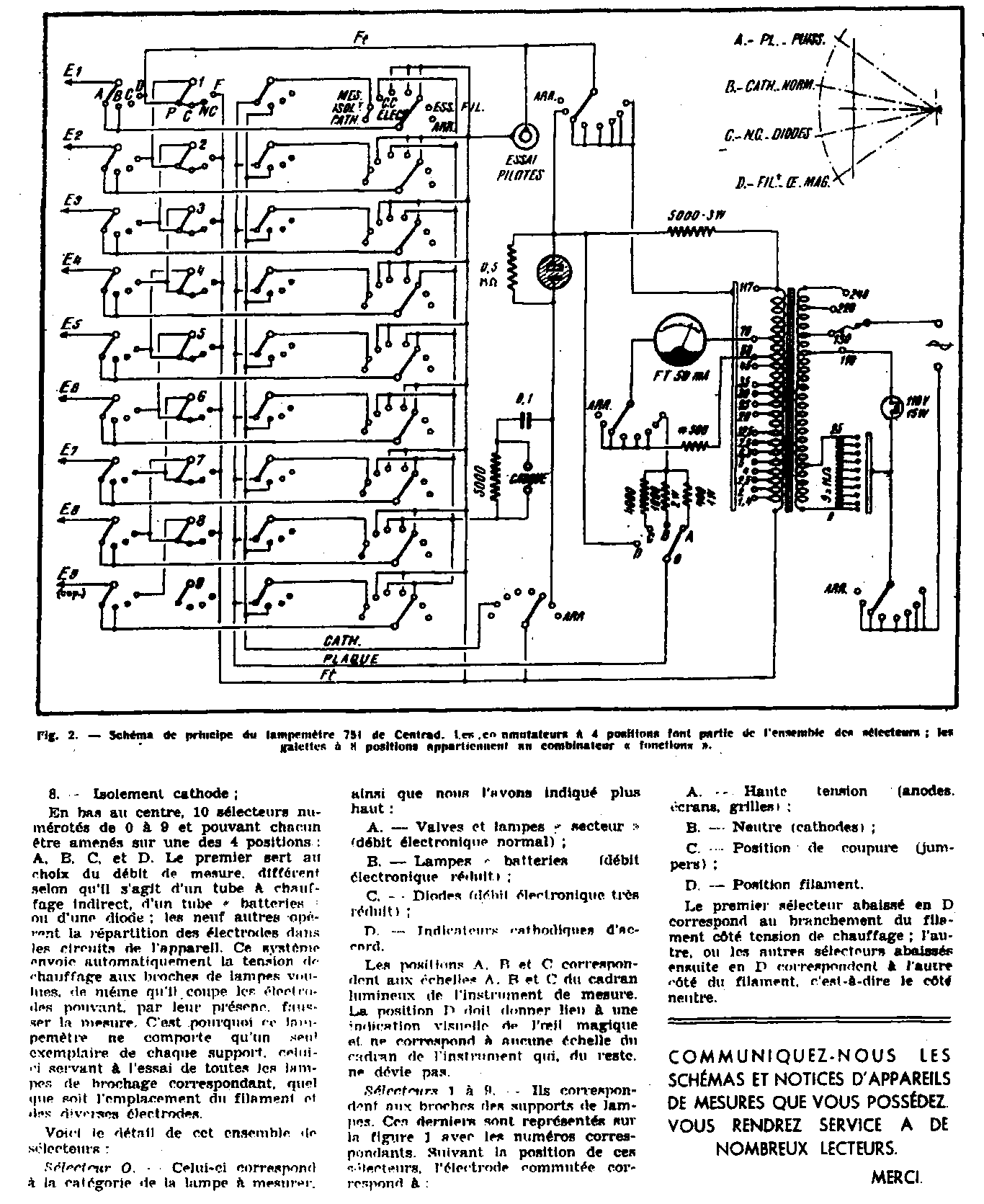

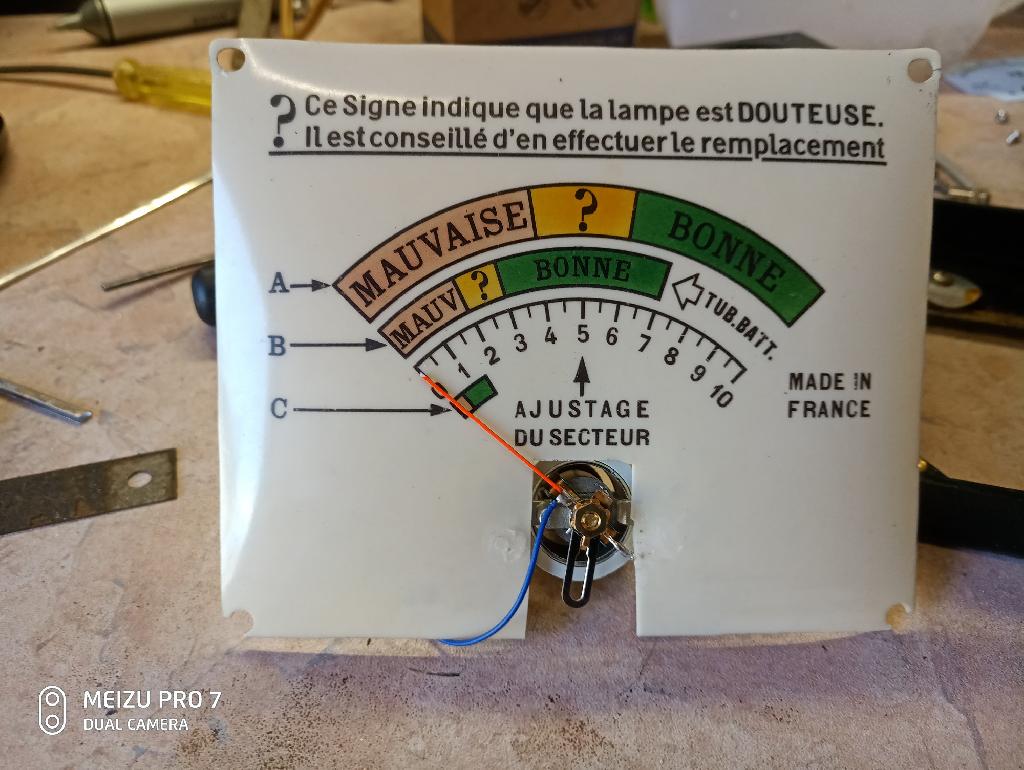

Ce matin en voulant utiliser mon lampe-mètre, celui ci s'obstinait à laisser l'aiguille sur le 0. Après avoir chercher d'où prouvenez la panne (pendant longtemps...), j'ai enfin trouvé, il s'agit du ressort du galvanomètre qui a céder ! D'après le plan ci dessous, il s'agit d'un ampèremetre 50mA AC.
Reste à savoir si vous avez une idée de où on peut trouver un tel galvanomètre. J'en trouve bien en CC mais pas en alternatif...Avez vous une idée ?
 http://www.tsf-radio.org/…
|
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 28-06-2019 à 18:02 sta |
|
Bonjour,
Que trouve-t-on à l'intérieur du boitier du galva? ( schunt, résistance, diode, pont de diodes...)
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 18:08 sta |
|
Juste une bobine dans laquelle le cylindre contenant l'aiguille et son ressort se glissait en son centre.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 18:17 sta |
|

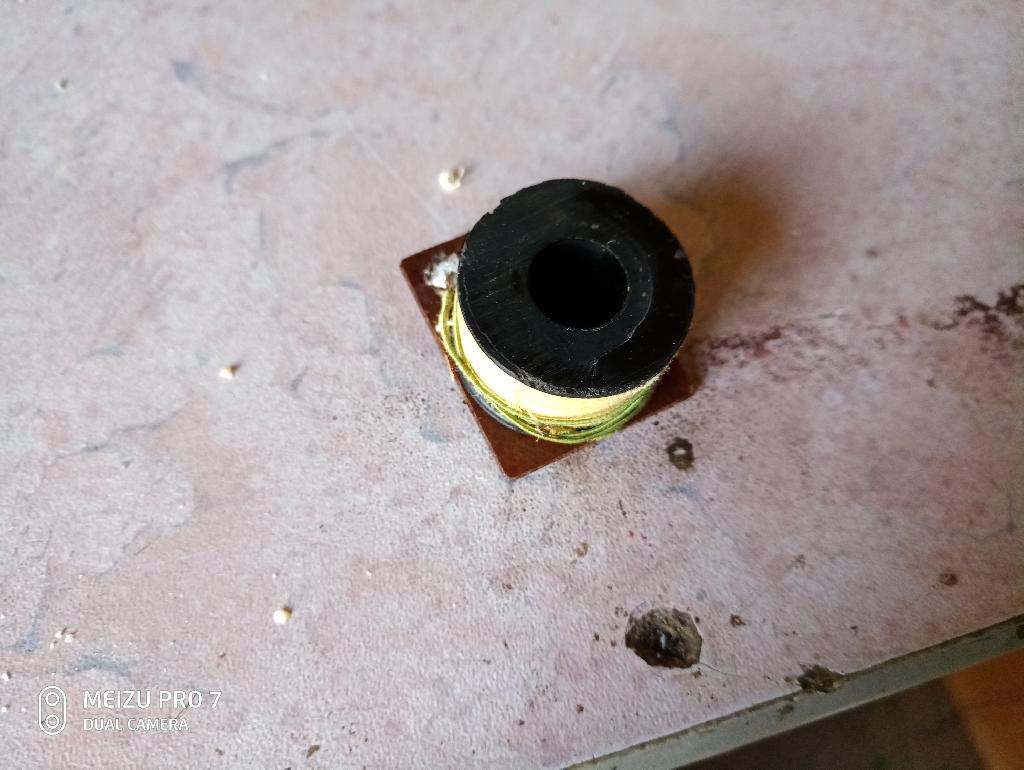

Voici la photo du bobinage
| |
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 28-06-2019 à 18:35 sta |
|
Peut-être un appareil ferromagnétique.
Quelle est la valeur de résistance de la bobine?
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 18:40 sta |
|
Environ 450
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 20:07 sta |
|
J'ai été mesuré plus précisément, j'obtiens exactement 418.
|
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 28-06-2019 à 20:20 sta |
|
Simplement, on peut insérer un multimètre numérique ou analogique en position mA alternatif en série avec le galva existant.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 20:26 sta |
|
Non, ça je peux le faire directement avec un multimètre encore que pour l'interprétation de la mesure, ça n'est pas évident, je cherche à remettre l'appareil en état en remplaçant le galvanomètre.
|
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 28-06-2019 à 20:35 sta |
|
Pour une intensité lue par le multimètre, 50 mA par exemple, quelle est la tension aux bornes de la résistance de 418 ?
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 20:39 sta |
|
Il faudra que je replace la bobine elle est démontée actuellement. Je ferai cela demain.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 20:45 sta |
|
Si j'utilise un galvanomètre 50mA DC, théoriquement j'aurais la moitié de la valeur qui s'affichera ?
|
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 28-06-2019 à 20:51 sta |
|
Un galvanomètre 50mA DC n'est pas conçu pour mesurer une tension alternative.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 20:53 sta |
|
C'est la qu'est le problème...j'espère trouver une solution pour sauver mon lampe-mètre
|
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 28-06-2019 à 21:07 sta |
|
La valeur de la mesure aux bornes des 218 pour un courant de 50mA indiquera la possibilité d'une solution.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 21:08 sta |
|
Très bien, je vous tiens au courant dès demain, merci pour votre aide Michel.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 28-06-2019 à 21:38 sta |
|
On m'a conseillé également d'utiliser un galva 50 mA continu normal, et monter un pont de diodes a ses bornes, 4 diodes 1N4148.
Je vais peut-être opter pour cette solution. Qu'en pensez vous ?
|
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 28-06-2019 à 23:38 sta |
|
Bonsoir,
Oui, c'est la solution à laquelle je pensais, mais il faut qu'il y ait une tension suffisante aux bornes de la résistance de 218, en regard de la chute de tension des diodes du pont.
|
|
| Sujet : Centrad 751 Nouveau | De blaisepascal Le 29-06-2019 à 00:19 sta |
|
Bonsoir,
Avec 418 mesurés en continu, on obtiendra au minimum 21Veff sous 50mAeff, et sans doute plus à cause de la composante inductive de la bobine. Il n'y a pas lieu de se poser trop de question avec la chute de tension dans les diodes. Ou alors quelque chose m'échappe ?
Bonne soirée,
Pascal
|
|
| Sujet : Centrad 751 Nouveau | De F6FLC Le 29-06-2019 à 01:47 sta |
|
|
|
| Sujet : Centrad 751 Nouveau | De jcj Le 29-06-2019 à 08:19 sta |
|
Bonjour,
''On m'a conseillé également d'utiliser un galva 50 mA continu normal, et monter un pont de diodes a ses bornes, 4 diodes 1N4148.
Je vais peut-être opter pour cette solution. Qu'en pensez vous ?''
Il faudra certainement redéfinir les zones ''Bonne, ?, Mauvaise'', si on remplace un ferromagnétique non linéaire par une autre solution (galva continu + diodes ou AC échelle linéaire).
Cordialement : jcj
| |
|
| Sujet : Centrad 751 Nouveau | De HLJ Le 29-06-2019 à 08:43 sta |
|
Bonjour,

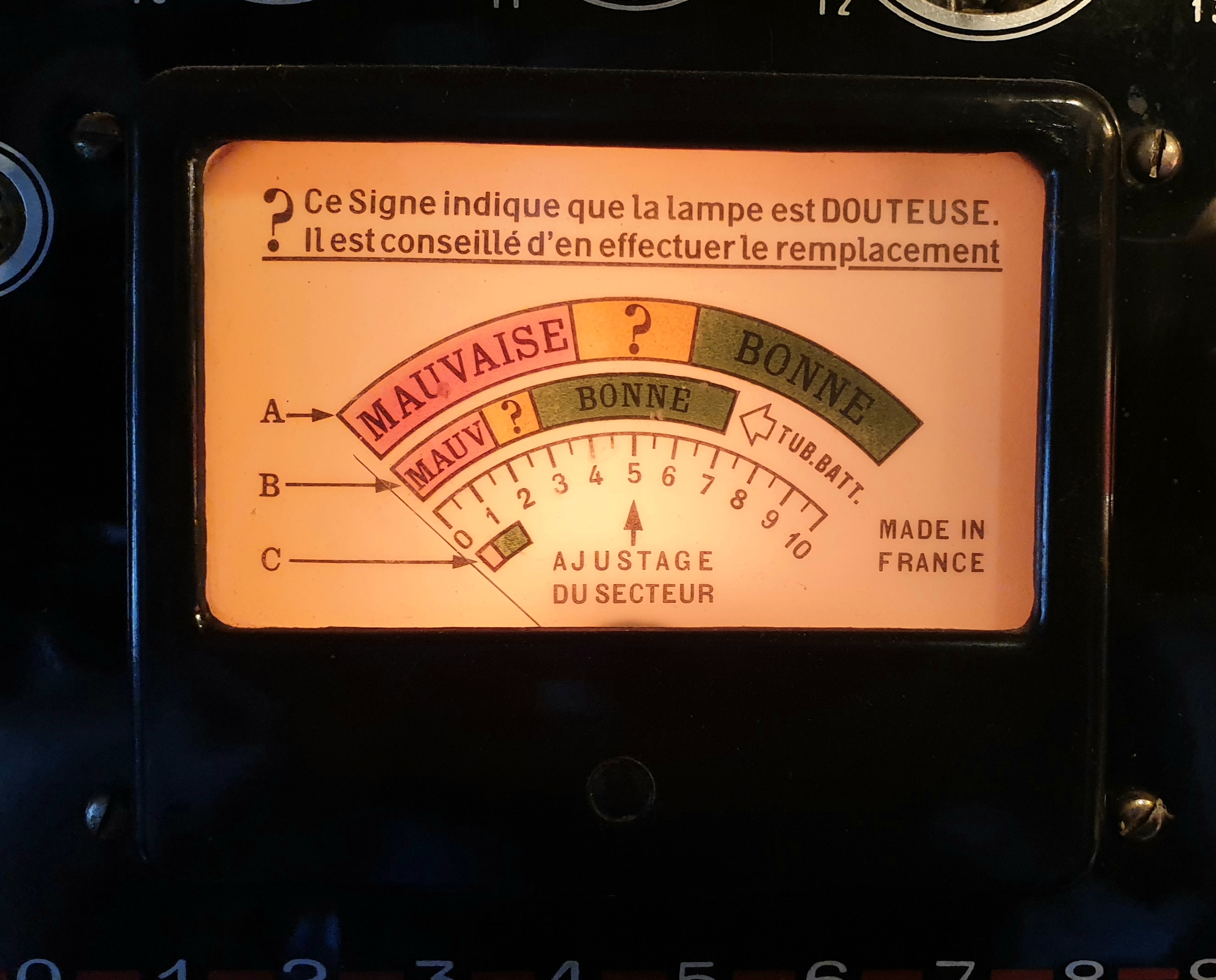

Il serait vraiment dommage de greffer un galvanomètre chinois, comme celui suggéré plus haut, sur le magnifique appareil qu’est le Centrad 751, de plus il est rétroéclairé ce qui est d’un très bel effet.
Le mieux serait de remplacer le spiral défectueux comme dit plus haut ou de trouver un modèle de mêmes asoect et dimensions sur lequel l’échelle pourrait être adaptée.

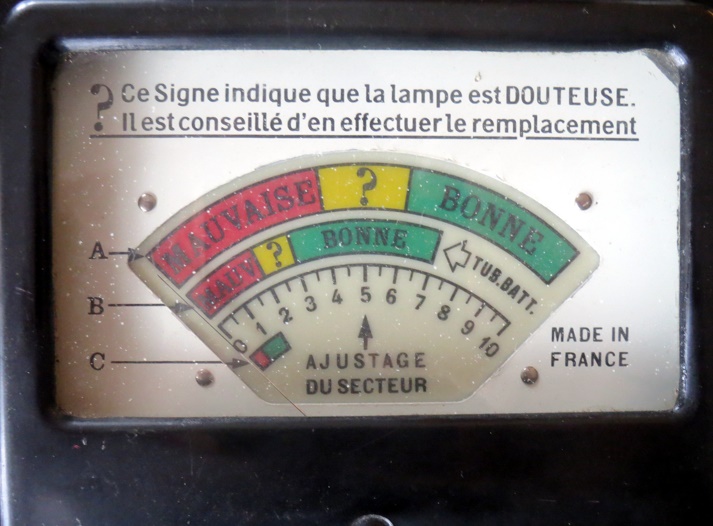

J’ai un stock de galvanomètres “d’époque” ayant aussi le 751 je vais regarder si j’ai quelque chose de compatible.
Meilleures salutations.
HLJ
| |
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 29-06-2019 à 09:57 sta |
|
Michel87:
Voici le relevé de mesure:
Sans bobine: 40.9mA / 20.92V
Avec bobine: 40.1mA / 9.65V
C'est donc un appareil non linéaire puisque cela correspond à la position centrale de l'aiguille.
HLJ:
Tout à fait d'accord avec vous. Il y a toujours possibilité d'extraire le mécanisme et de le refixer sur le mica du Centrad 751, cette modification ne serait pas trop difficile. Cela dit si vous avez quelquechose de compatible, je suis preneur ! Merci dans tout les cas.
|
|
| Sujet : Centrad 751 Nouveau | De Joel8 Le 29-06-2019 à 18:45 sta |
|
|
|
| Sujet : Centrad 751 Nouveau | De Michel87 Le 29-06-2019 à 19:11 sta |
|
Si il propose ça, c'est qu'il y a des acheteurs potentiels
|
|
| Sujet : Centrad 751 Nouveau | De Joel8 Le 29-06-2019 à 19:44 sta |
|
((Pas sûr , il y a longtemps qu 'il y a l'annonce , et le prix est passé de 250 à 190 .
Le pire c'est qu'il écrit , lui-même que l'objet est recherché par les passionnés de radio ...
Sans cette exécrable modification , il y a longtemps qu'il serait vendu.))
Merci de ne pas poursuivre , nous polluons la demande de JMW62.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 07-07-2019 à 10:57 sta |
|
J'en ai parlé sur d'autre forum:
''Avec une résistance de 440 ohms, les valeurs sont divisées de moitié et sont donc presque correct. (j’ai un écart de l’ordre de 2 à 4% mais qui était déjà le cas avant la panne, il faudrait que je mesure en même temps que mes relevés la tension filament). Encore quelques ajustements et cela devrait être arrangé.''
Voila, j'attends toujours mon cadran AC pour l’intégrer dans le cadran du Centrad, mais utilisant un multimètre en ce moment en position ampèremètre AC, les valeurs sont justes. Hormis le tarage filament que j'ai du mal à ramener à 25mA (la valeur indicative correcte) mais c'était dejà le cas depuis que j'ai ce lampemètre, rien de dramatique, 24.7mA ne fera pas changer grand chose au résultat final.
|
|
| Sujet : Centrad 751 Nouveau | De JMW62 Le 12-07-2019 à 20:40 sta |
|

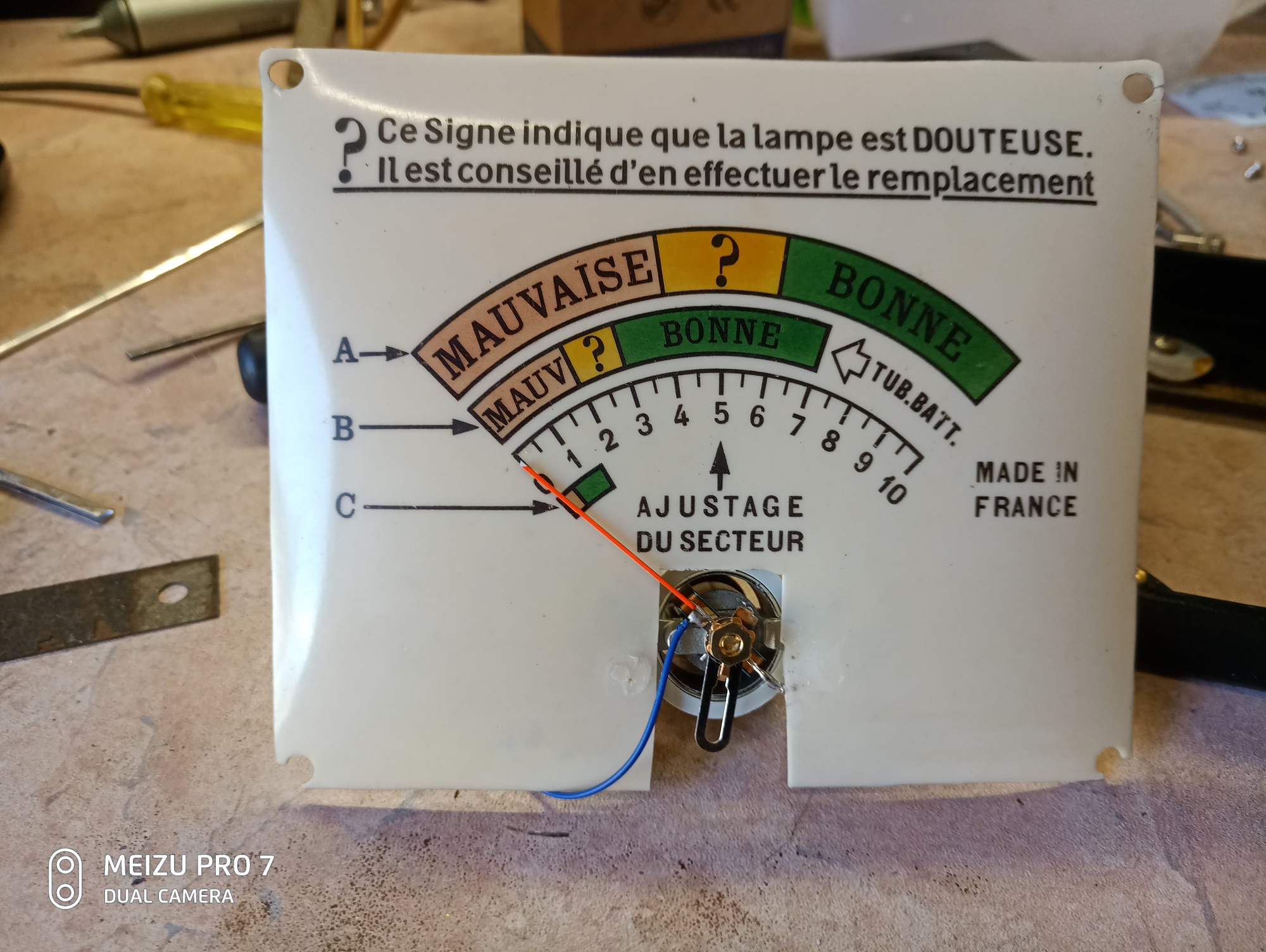

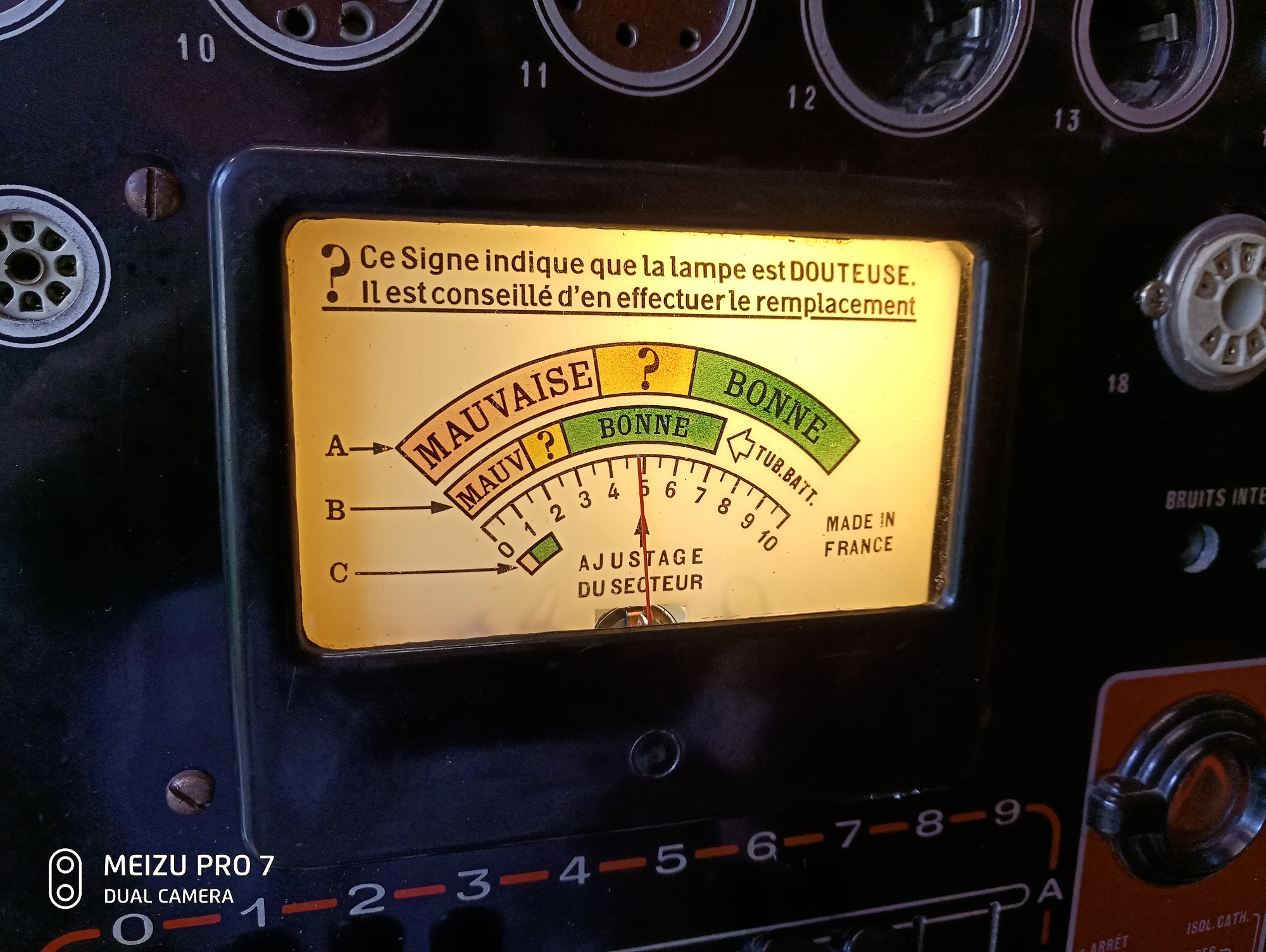

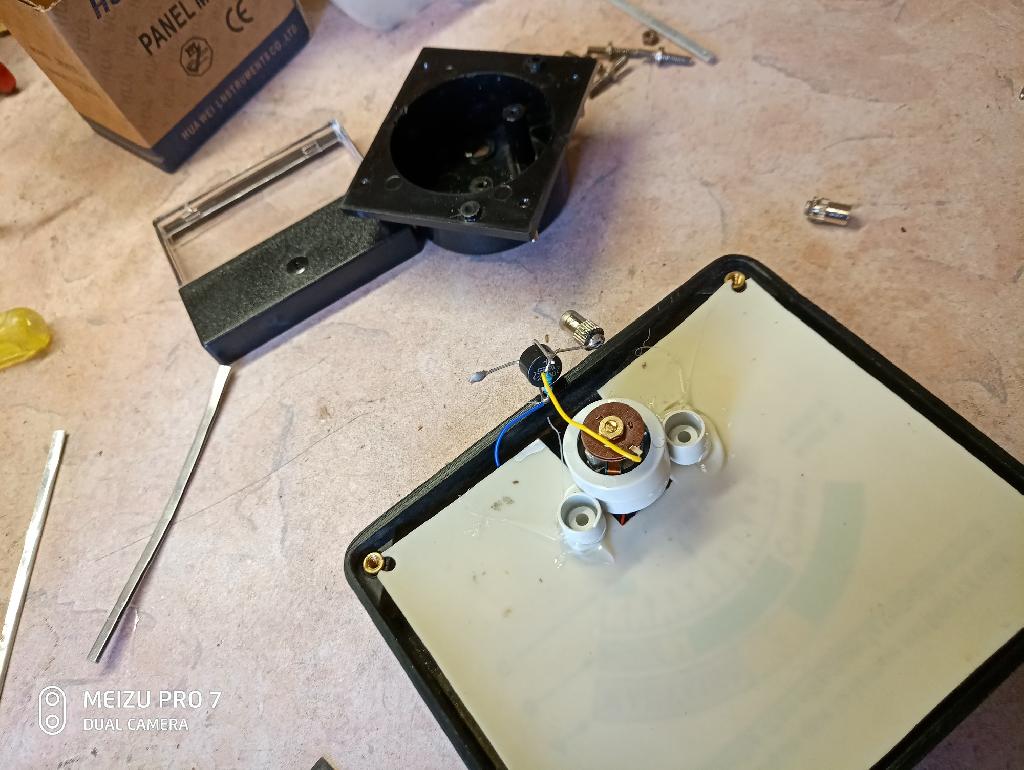

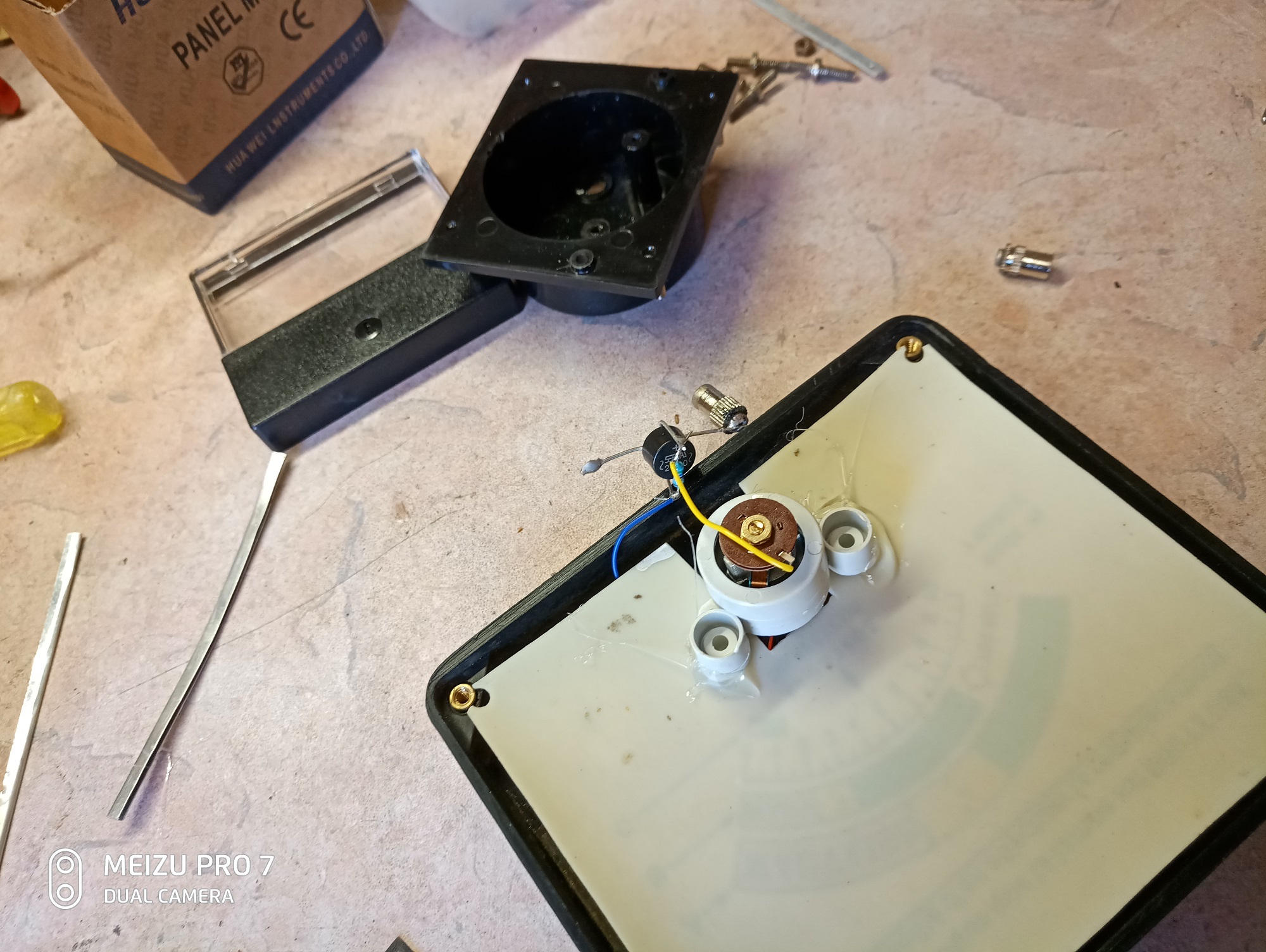

Des nouvelles positives de mon Centrad qui a retrouvé son cadran. J'ai reçu un galvanomètre 50mA ~, et j'ai pu l'intégrer facilement dans le cadran existant en reprenant comme résistance la bobine de l'ex-galvanomètre.
Merci à tous pour vos conseils et votre précieuse aide !
| |
|
| Sujet : Centrad 751 Nouveau | De F6CER Le 12-07-2019 à 21:05 sta |
|
Bravo pour l’integration, beau boulot
|
|
|
