| Sujet : RADIOLA RA 265 U Nouveau | De JMW62 Le 06-07-2019 à 12:05 sta |
|
Bonjour à tous,
J'ai entrepris la restauration d'un petit poste chevet tous courant Radiola RA265U. Après avoir dû changer 3 des 5 lampes pour causes de filament coupés, électrodes en CC, ou encore félure avec prise d'air... (!), ainsi que les composants habituels, et quelques élements déssoudés (ça fait beaucoup de travail sur un petit poste), vient le temps de la mise au point puisque ce poste ne peux fonctionner qu'en 110/127 ou 220V.

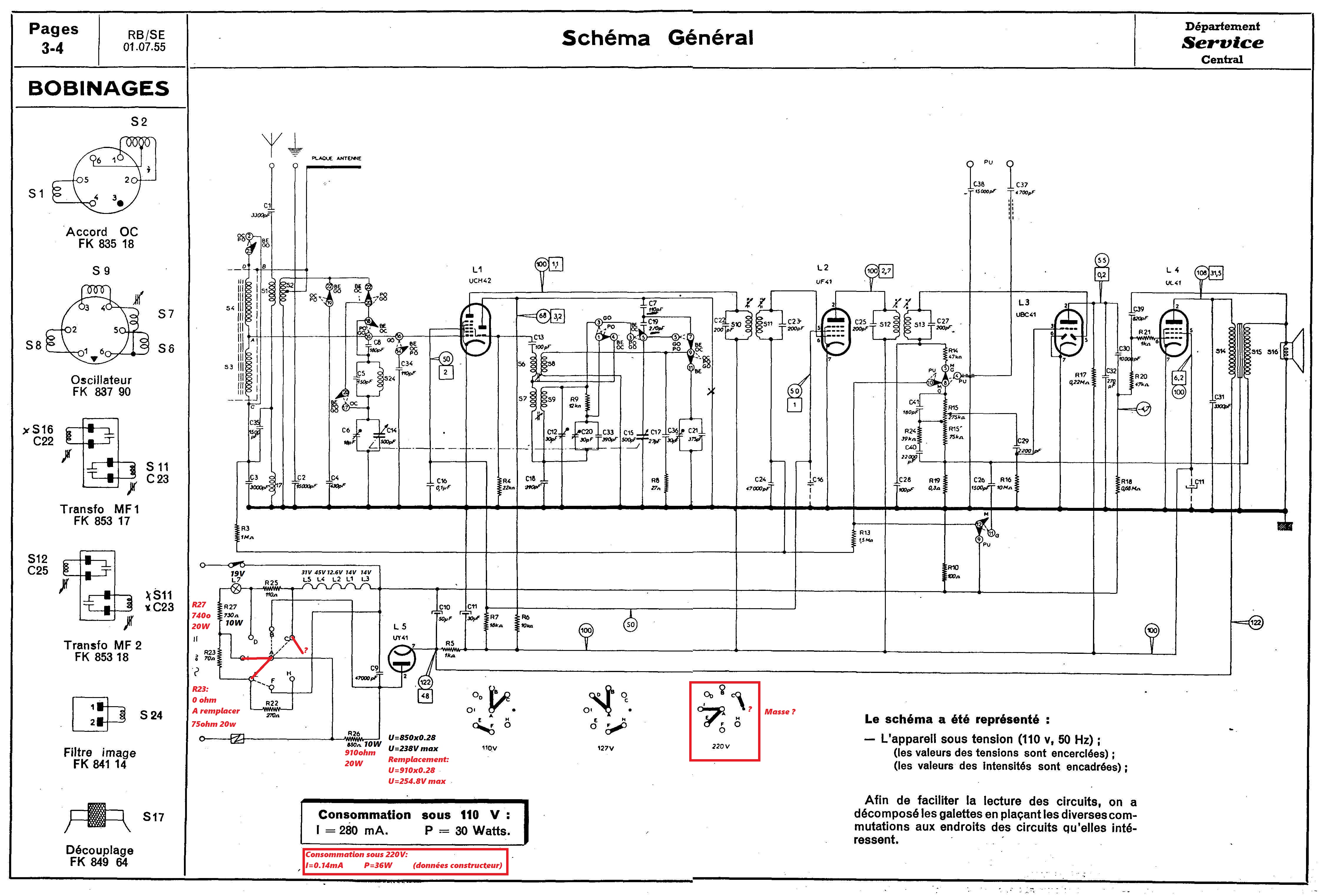

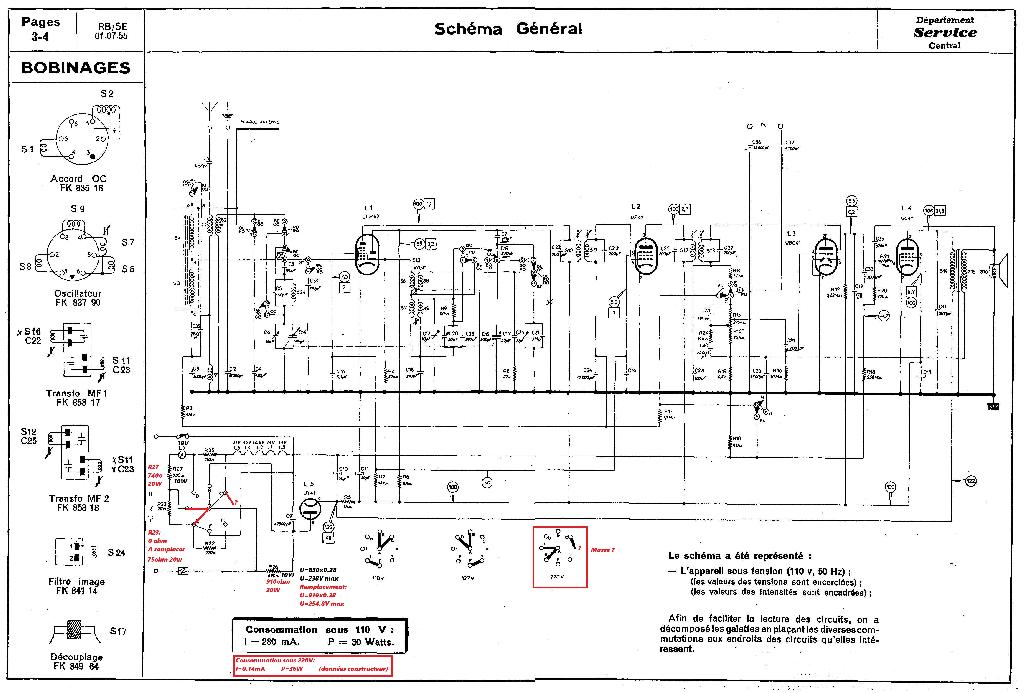

Ayant 248V exactement à la prise, (même un peu plus si j'utilise mon transformateur d'isolement), je souhaite ajuster les résistances chutrices en fonction. Voici les les modifications, pour l'heure, théoriques, ci-jointes:
Est ce que cela vous semble juste ?
Autre question, le point C de la galette du selecteur de tension est reliée à la masse ?
| |
|
| Sujet : RADIOLA RA 265 U Nouveau | De JMW62 Le 06-07-2019 à 12:08 sta |
|
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De Adams Le 06-07-2019 à 12:18 sta |
|
Bonjour,
248 Volts : impressionnant.
Cette tension est exceptionnelle ou ponctuelle?
Vous devez être très proche du transfo
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De JMW62 Le 06-07-2019 à 12:22 sta |
|
C'est une tension habituelle, peut être peu de maison sur cette phase. Il ne serait pas étonnant que le triphasé soit déséquilibré ici car j'avais déjà demandé un changement de phase après avoir était durant l'hiver à 198V seulement...
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De Pascal Le 06-07-2019 à 13:24 sta |
|
Bonjour. Il y a une erreur dans l'encadré rouge, 30W sous 220V cela fait 0.14A ou 140 mA mais rien de grave.
En position 220V le point C en en l'air.
En reprenant la chaîne des diverses résistances vous avec pour la position 220V:
Secteur, inter, L3, L1, L2, L4, L5, R25, L7 (point A), R27, fusible, secteur.
Tout cela sous 100 mA, courant dans les filaments des tubes.
R27 dissipe 7.3W, inutile de mettre une R de 20W.
R26 alimentant la plaque de la redresseuse UY41 (L5)
L5 débit 48 mA sur le schéma, R26 doit donc dissiper environ 8.5W.
Avec une tension secteur de 248Vac, pour faire tomber la tension à l'entrée du RX à 220Vac il vous faut mettre en série:
248-220/.14= 200 ohms, 3.9W. Une R de 5 à 6W devrait faire l'affaire, sans rien modifier sur le schéma du poste.
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De JMW62 Le 06-07-2019 à 13:29 sta |
|
Merci Pascal, je vais faire cela.
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De Pascal Le 06-07-2019 à 18:59 sta |
|

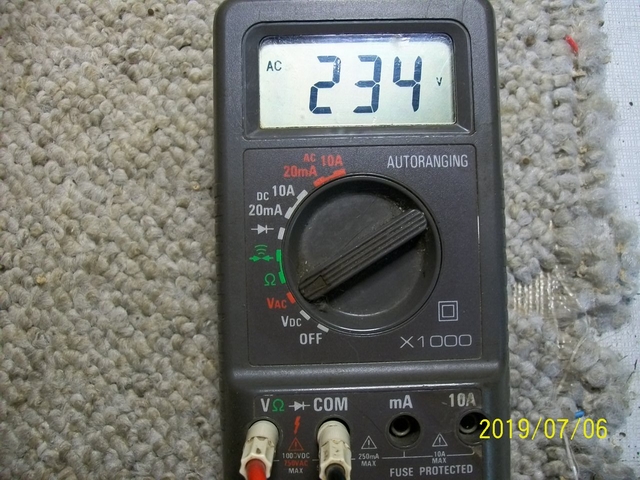

Je reprends le fil. Je suis assez surpris de la tension secteur que vous mesurez chez vous. A domicile, à environ 500 mètres d'une centrale hydraulique ERDF sur la rivière qui passe devant la maison et qui me fourni l'alimentation secteur, je mesure sur la prise 234 V lu sur le Métrix.
| |
|
| Sujet : RADIOLA RA 265 U Nouveau | De Florian.L Le 06-07-2019 à 21:37 sta |
|
Bonsoir,
''Je suis assez surpris de la tension secteur que vous mesurez chez vous''
Cela n'a rien de surprenant, le réseau électrique est donné pour 230V 10% (230/400V) tout en sachant qu'il s'agit d'un réseau déséquilibré ce n'aide pas vraiment les choses ...
Il n'est pas rare de se retrouver avec pas loin de 237-240V dans une prise, tout dépend de la charge du réseau ...
Ces postes là sont de véritables chaufferettes, en position 220V ça va chauffer fort!
Gare aux châtaignes!
Orca
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De JMW62 Le 07-07-2019 à 10:49 sta |
|
Et oui 248V, rien de surprenant sur un réseau comme le mien déséquilibré, comme je l'ai dit, la phase sur laquelle j'étais auparavant ne délivrait meme pas 200V, je m'en suis rendu compte avec l'éclairage qui était vraiment faiblard ! Je suis passé d'un extrême à l'autre quand ERDF est venu faire le changement de phase...
Concernant mon petit poste, oui ça chauffe dur dur ! C'est pour cette raison que je veux mettre des résistances de 20W pour mieux dissiper.
-R23 est completement HS, au lieu des 70ohms j'ai un beau 0 pointé.
-R26 a perdu 60 de ses 850 ohms, ce qui fait que je vais la remplacer.
-R27, dans une moindre mesure en a perdu 24, mais je vais la remplacer aussi pour avoir les valeurs exactes, et surtout au vu de son état apparent qui résulte de ses nombreuses heures d'utilisation je pense.
Et comme me l'a indiqué Pascal, pour limiter la tension, une résistance de 200ohms de 6W minimum.
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De Pascal Le 07-07-2019 à 15:14 sta |
|
J'ai regarder ce petit poste sur le Net. Il semble bien aéré, le carton arrière ayant de nombreuses découpes. Peut être faudrait il en agrandir certaines pour son fonctionnement à partir du 220Vac.
Ce n'est pas la taille des résistances qui compte, tant qu'elles travaillent dans la plage de puissance pour laquelle elles sont prévues, c'est la libre circulation d'air autour d'elles qui est importante et primordiale pour leurs tenues par un bonne dissipation de leurs températures.
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De caseveck Le 07-07-2019 à 17:47 sta |
|
pour ce qui est du reseau 220v et plus ,j'ai toujours du 220v,ayant a ma disposition un regulateur de tension,le seul probleme je ne doit pas dépasser 300v en entrée,ne me demander pas comment cela fonctionne,c'est du matériel de laboratoire des années 60 et je ne l'ai jamais ouvert tout est noyer dans la braie,je ne peut meme pas dire qui est le fabriquent
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De Gaston Le 09-07-2019 à 23:19 sta |
|
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De KATYTY Le 11-07-2019 à 20:02 sta |
|
J'ai entrepris la restauration d'un petit poste chevet tous courant Radiola RA265U. Après avoir dû changer 3 des 5 lampes pour causes de filament coupés, électrodes en CC, ou encore félure avec prise d'air... (!), ainsi que les composants habituels, et quelques élements déssoudés (ça fait beaucoup de travail sur un petit poste), vient le temps de la mise au point puisque ce poste ne peux fonctionner qu'en 110/127 ou 220V.
|
|
| Sujet : RADIOLA RA 265 U Nouveau | De JMW62 Le 13-07-2019 à 22:20 sta |
|
Je dois encore remplacer l'ampoule de 19V 0.97mA sur ce poste (elle se fabrique encore par chance, et est vendu par 5).
J'ai mis en place les modifications indiquées par Pascal, je repars donc avec, en plus de la résistance de 200 , des nouvelles R26, 27 et 23.
Concernant la thermistance R25 de 110 qui est monté au dessus de la bobine d'excitation, et qui dans mon cas était plaquée dessus pour faire un jolie court circuit qui doit être à l'origine des filaments coupés dans les lampes d'origines, me conseillez vous de remplacer exactement par 110 ? C'est à dire 100+10 en série ? Ou puis mettre une 150 pour limiter un peu plus le courant dans les lampes ? Je ne peux rien mesurer en l'état mais l'intensité doit etre au plus de 120mA.
Qu'en pensez vous ?
|
|
|
