Sujet : tourne disque claude et paz Nouveau | De thebeetle007 Le 16-07-2019 à 18:36 sta |
|
bonjour a tous

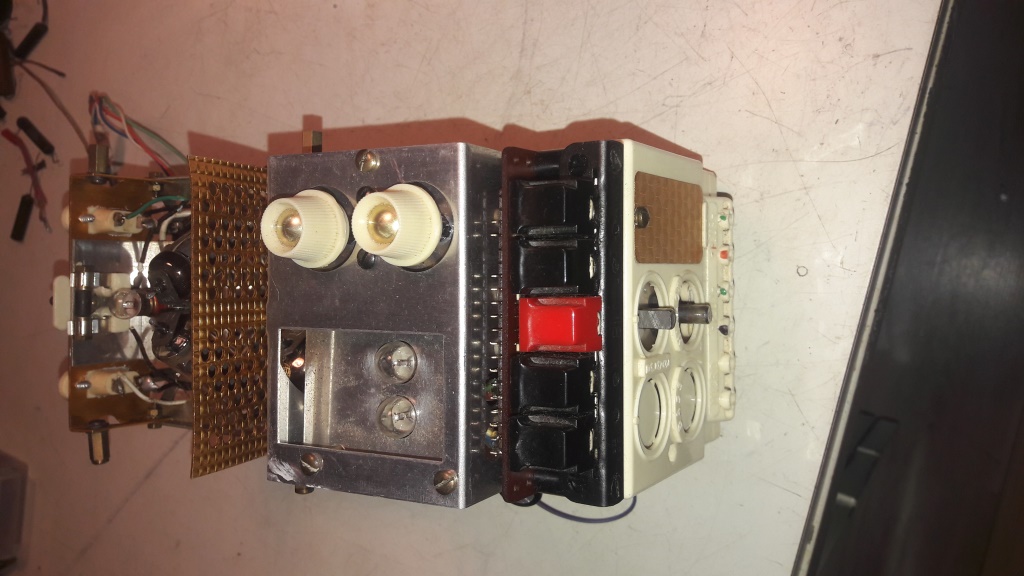

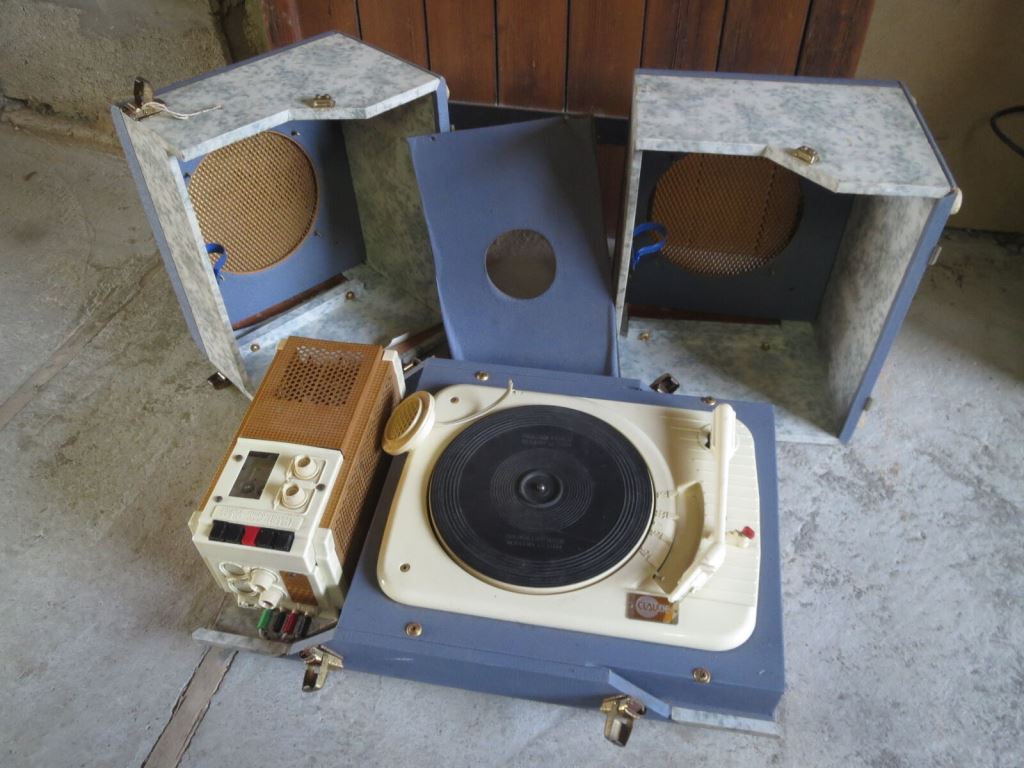

je suis en train de restaurer un tourne disque de marque claude et paz que j'ai acheté en foire a tous
l'ancien propriétaire m'avait pas dit qu'il l'avait déjà ouvert pour une éventuelle réparation.
il ne fonctionne pas aujourd’hui car je pense a des erreurs de câblage
je regarde sur internet pour avoir un schéma très difficile a trouver
merci beaucoup pour votre aide
| |
|
Sujet : tourne disque claude et paz Nouveau | De Gilbert Le 17-07-2019 à 09:23 sta |
|
En attendant d'avoir le schéma, quels sont les symptômes: son? ronflement ?silence total ?
|
|
Sujet : tourne disque claude et paz Nouveau | De aldon Le 17-07-2019 à 11:22 sta |
|
|
|
Sujet : tourne disque claude et paz Nouveau | De Adams Le 17-07-2019 à 12:02 sta |
|
Bonjour,

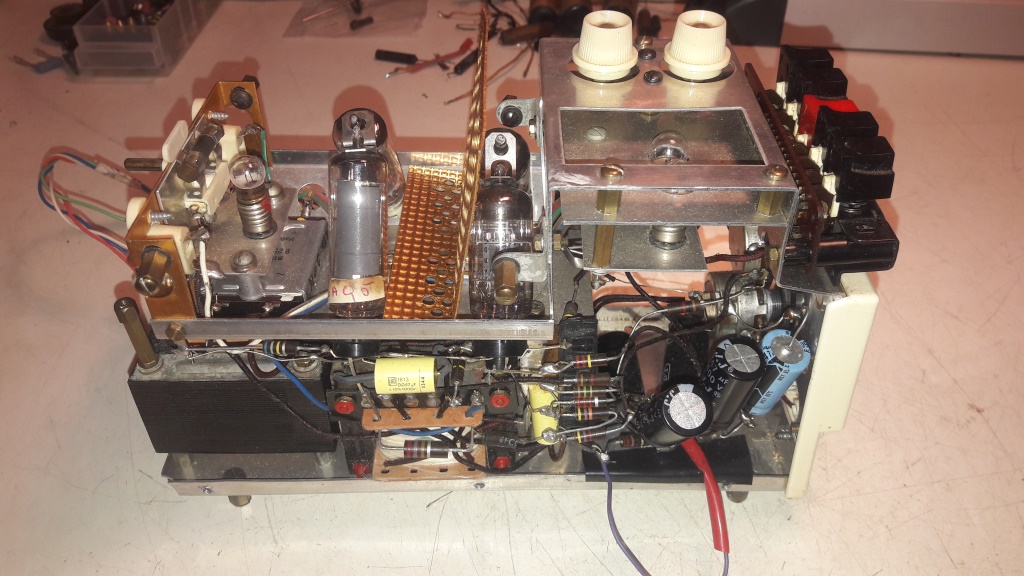

La position particulière des tubes a été motivée par un gain de hauteur ? ![](s9.gif)
michel87
|
|
Sujet : tourne disque claude et paz Nouveau | De thebeetle007 Le 17-07-2019 à 16:38 sta |
|
merci pour les infos ,oui silence total en plus les condos de filtrage il a mi 2 condo en parallèle le premier 2x 50uf 400v
|
|
Sujet : tourne disque claude et paz Nouveau | De thebeetle007 Le 17-07-2019 à 16:41 sta |
|
je clique sur les schémas, étant scanne très petit ,j’agrandis et c'est flou ,merci pour d'autre schema
|
|
Sujet : tourne disque claude et paz Nouveau | De Adams Le 17-07-2019 à 17:03 sta |
|
Rebonjour,
Quel est le type de redresseur sur l'alim?
michel87
|
|
Sujet : tourne disque claude et paz Nouveau | De thebeetle007 Le 17-07-2019 à 17:23 sta |
|
|
|
Sujet : tourne disque claude et paz Nouveau | De aldon Le 17-07-2019 à 18:40 sta |
|
| |
|
Sujet : tourne disque claude et paz Nouveau | De Adams Le 17-07-2019 à 20:13 sta |
|
Bonsoir,

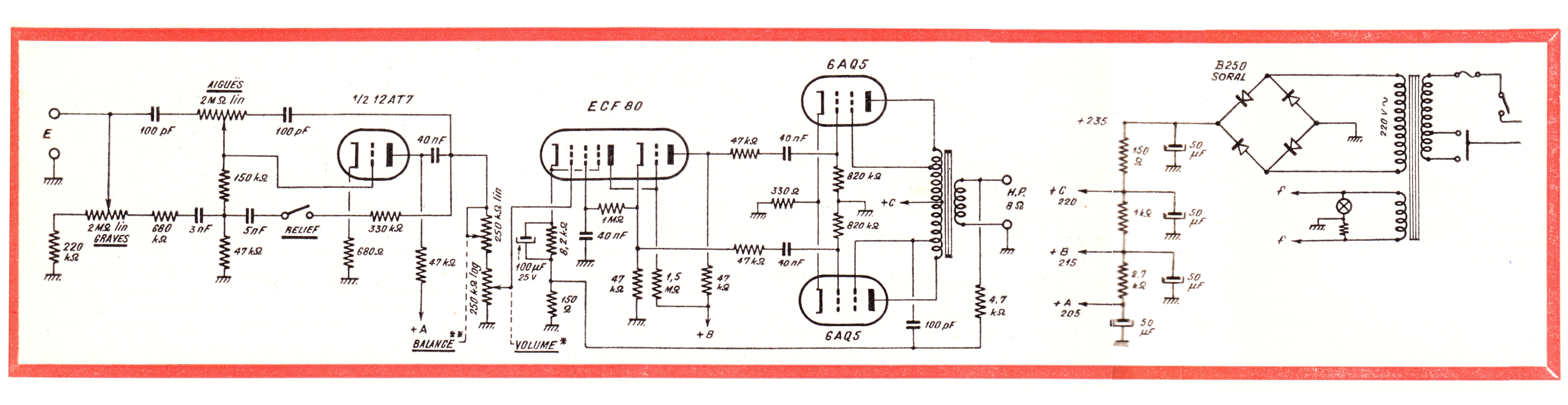

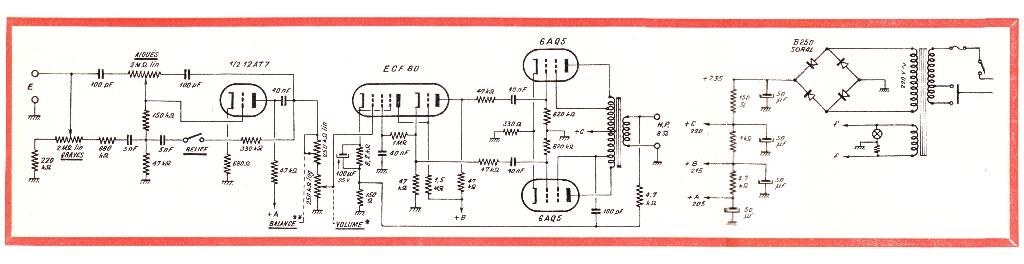

Sur le schéma posté par aldon,( merci pour la restauration du schéma ) on peut voir, qu'à l'origine, le redressement était assuré par un pont sélénium.
Il aurait donc été remplacé par un pont silicium qui doit être plus fragile face à la surintensité à la mise sous tension avec une valeur de capas inutile.
michel87
|
|
Sujet : tourne disque claude et paz Nouveau | De thebeetle007 Le 20-07-2019 à 10:54 sta |
|
merci Aldon pour le schéma plus visible ,je confirme bien que le circuit que j'ai ne correspond pas a l'origine :premier filtrage sur mon châssis 2 condo 47uf 400v ,2eme filtrage 1 condo 47uf 400v avec un condo 47uf 350v ,après je vais examiner plus loin ,de plus les condos se baladent dans le vide retenus par ses fils soudes ![](s13.gif)
|
|
Sujet : tourne disque claude et paz Nouveau | De f6cer Le 20-07-2019 à 15:56 sta |
|
Bonjour
Le mieux serait peut être de refaire un schéma , avec le peu de composants qu’il y a ça ne devrait pas être trop difficile
|
|
|
