| Sujet : Schéma su-ga TR30 Nouveau | De DD63 Le 17-07-2019 à 11:18 sta  |
|
Bonjour un amis me demande d ajouter un module Bluetooth sur son poste vintage tu-ga pr30 qui est rénové . Auriez vous le schéma pour voir ou brancher le module ( alimentation et sortie audio)
Merci d avance de votre aide
Bonne journée
A bientôt
David
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De RETRO25 Le 17-07-2019 à 13:52 sta |
|
bonjour
Dans le but de faciliter les recherches afin de répondre positivement à vos attentes,
une photo du poste de votre ami serait la bienvenue ..
si vous pouvez préciser la marque et l'origine de ce récepteur , ce serait bien car personnellement, … tu-ga pr30 ne m 'éclaire pas beaucoup  ( poste à tubes ? à transistors ? )
merci et bonne journée
J.B
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De DD63 Le 17-07-2019 à 19:57 sta |
|

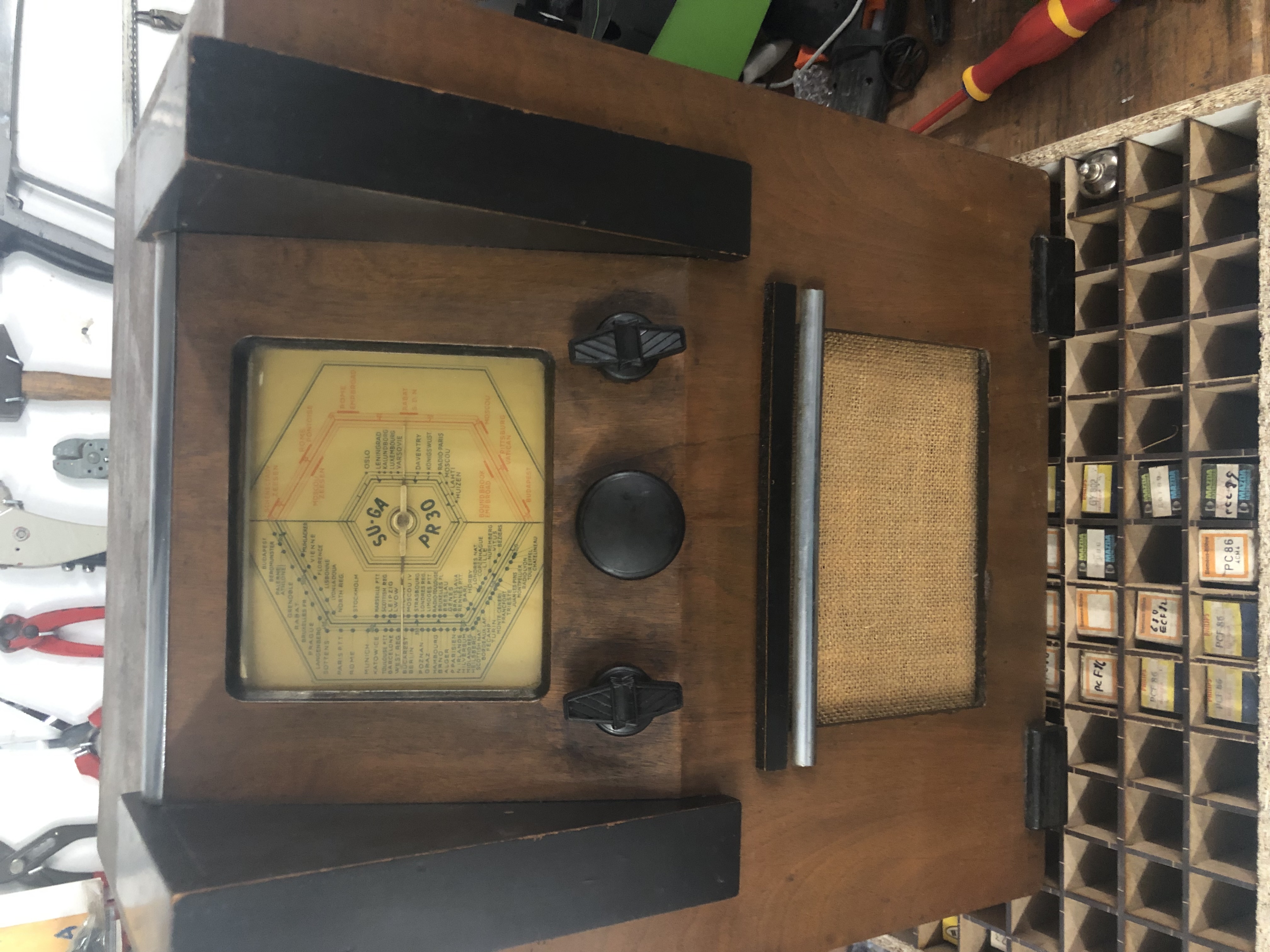

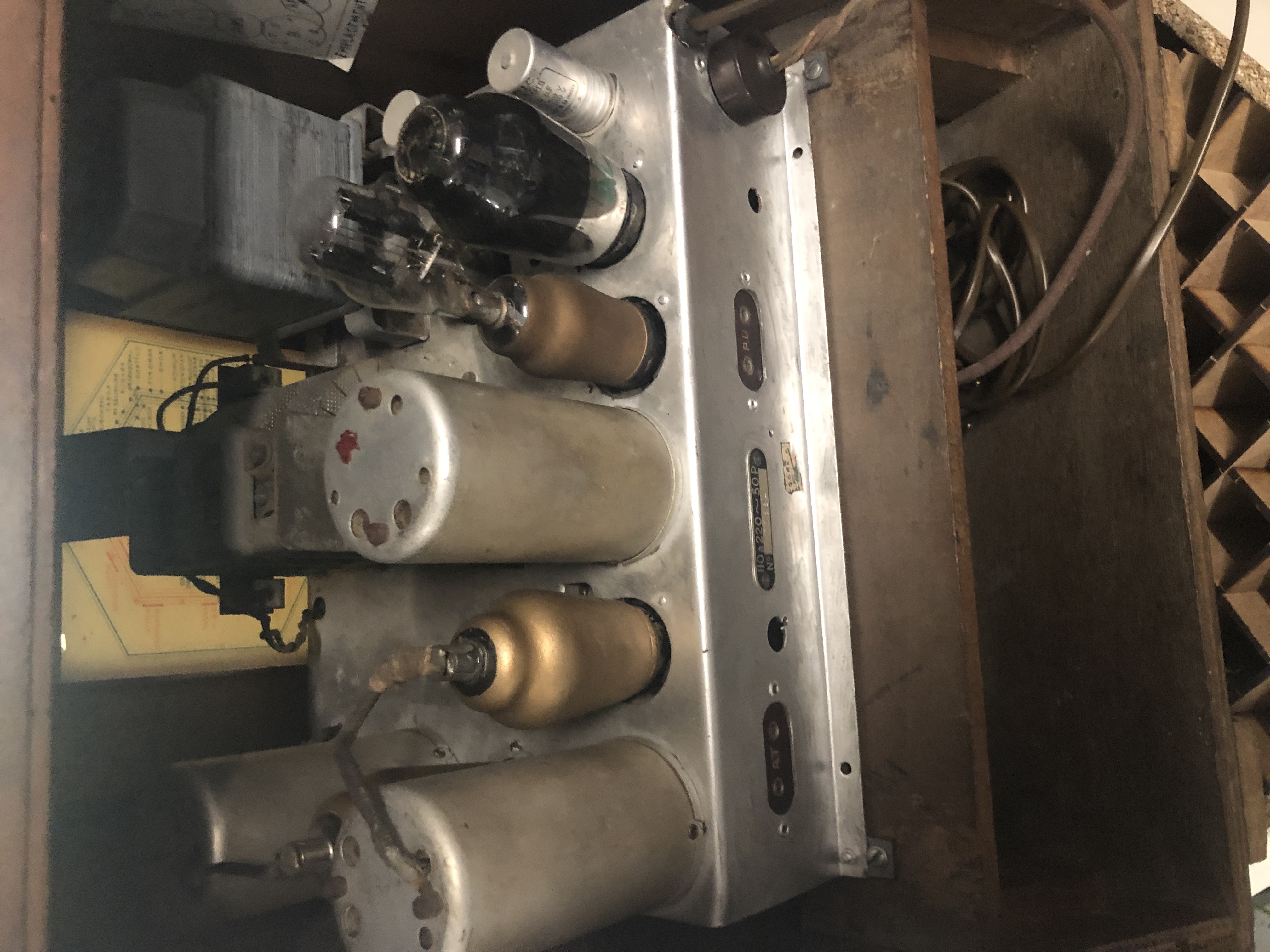

Bonsoir voici les photos poste à tubes de 1935
Cordialement
| |
|
| Sujet : Schéma su-ga TR30 Nouveau | De bozec Le 18-07-2019 à 09:07 sta |
|
bonjour

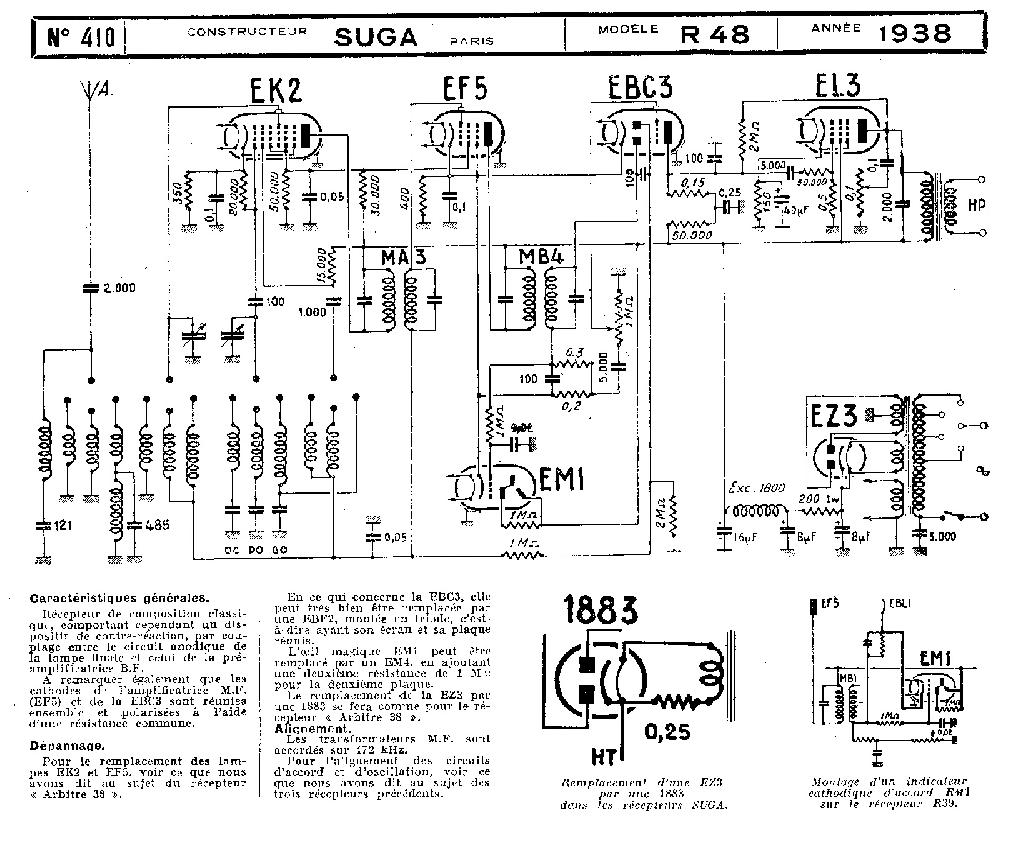

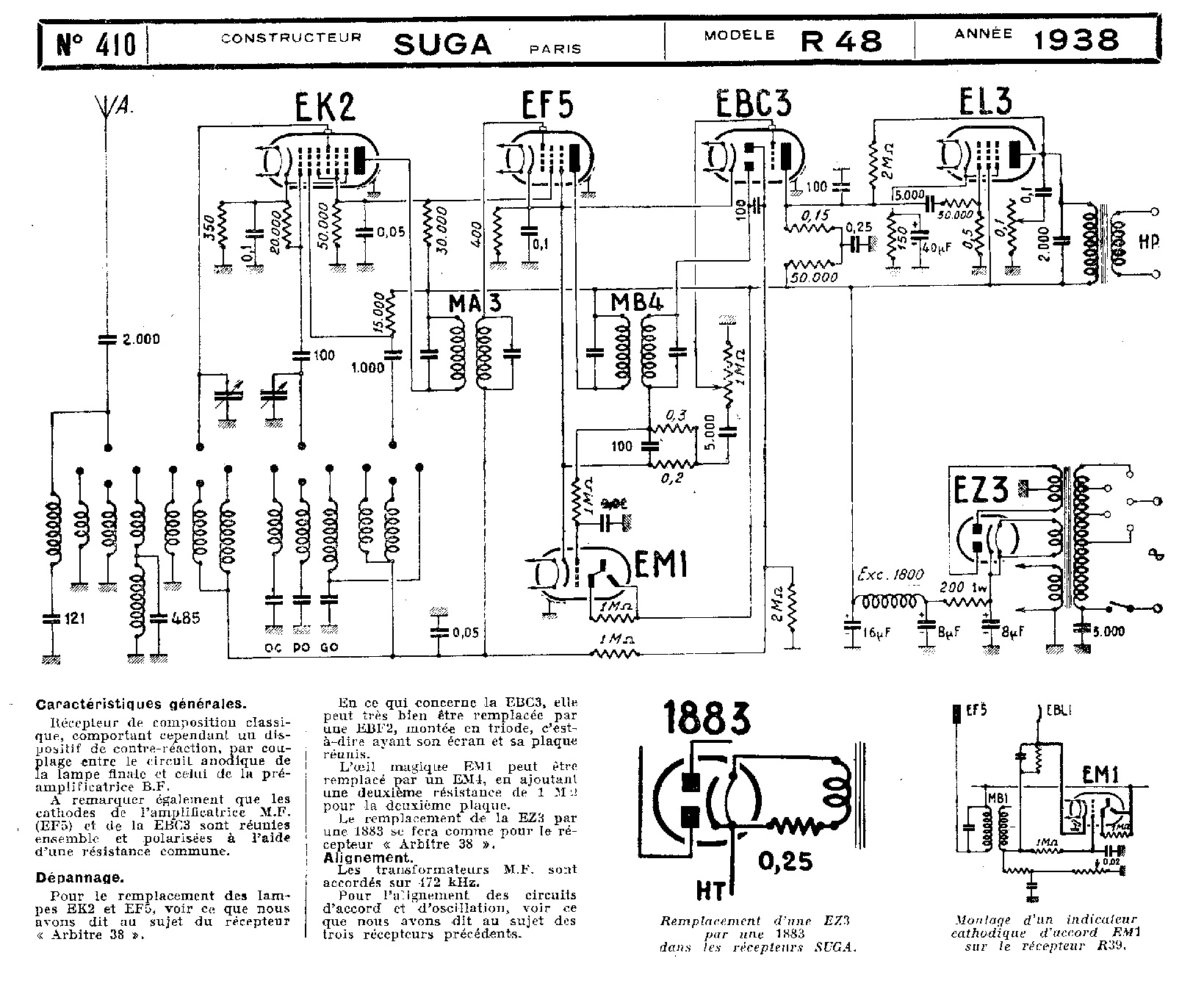

votre poste doit être très près de ce schéma sans l’œil magique
cordialement Bozec
| |
|
| Sujet : Schéma su-ga TR30 Nouveau | De bozec Le 19-07-2019 à 11:52 sta |
|
bonjour
sur votre poste vous trouverez un tube EBC1 à la place de l'EBC3 et un tube ef3 à la place de l'EF5 et enfin une EK1 à la place d'une EK2 car les tubes du schéma ne sont sortis qu''en 1936
cordialement Bozec
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De DD63 Le 19-07-2019 à 19:31 sta |
|
Bonjour merci de votre aide je vais vérifier, pour brancher la source Bluetooth vous pouvez m orienter ou la brancher ? Je la découplerai avec une resstance de 1k et un condensateur
Merci d avance
Bonne soirée
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De HLJ Le 20-07-2019 à 16:50 sta |
|
Bonjour,
Le Suga en question de DD63 possède des lampes transcontinentales dorées chauffées sizs 4 volts, donc le jeu de lampes possible est AK2, AF3, ABC1, et pour la finale comme elle est assez imposante on peut penser à une AL5, la redresseuse est une AZ1.
Mais le schéma de bozec devrait avoir des similitudes.
Meilleures salutations.
HLJ
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De Florian.L Le 20-07-2019 à 18:53 sta |
|
Bonsoir,
Vous pouvez utiliser l'enroulement de chauffage des lampes pour alimenter votre module.
Il suffit pour cela d'une simple diode du genre 1N4007 (la bonne à tout faire!) et d'un très classique filtre empirique (en Pi), 2 capas + 1 résistance ...
Théoriquement, avec 4V de chauffage filament, une fois redressé et filtré convenablement, vous devriez avoir les 5V nécessaires au fonctionnement de votre module bluetooth.
Pour la BF, deux résistances de 100K sur chaque voies avec point commun sur une capa de 100 nF (ou même moins) et le tour est joué!
Bonne bricole
Florian.L
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De DD63 Le 20-07-2019 à 20:46 sta |
|
Bonsoir merci de votre aide c ce que je comptais faire :).
Par contre ou brancher la source audio sur le schéma ?
Pour l alimentation C ok
Merci encore de votre aide
Bonne soirée et bon week-end
Cordialement
David
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De Florian.L Le 20-07-2019 à 21:51 sta |
|
Re-bonsoir,

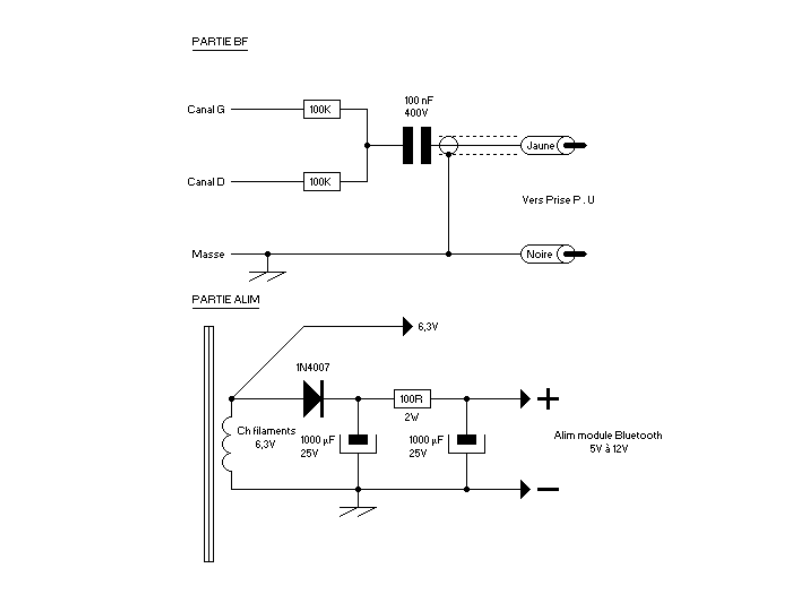

Un petit schéma pour illustrer mes propos ... (sur mon exemple, le chauffage des lampes est en 6,3V)
Bonne soirée
Cordialement
Florian.L
| |
|
| Sujet : Schéma su-ga TR30 Nouveau | De DD63 Le 21-07-2019 à 12:08 sta |
|
Salut Florian
Super merci bcp bonne journée à toi
Cordialement
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De bozec Le 25-07-2019 à 16:38 sta |
|
Bonjour,
DD63, pourriez vous nous donner la liste des tubes équipant votre poste
d'avance merci
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De DD63 Le 25-07-2019 à 17:51 sta |
|
Bonjour oui pas de soucis mais pas avant mercredi prochain je suis en vacances
Bonne soirée
Cordialement
|
|
| Sujet : Schéma su-ga TR30 Nouveau | De DD63 Le 31-07-2019 à 22:17 sta |
|

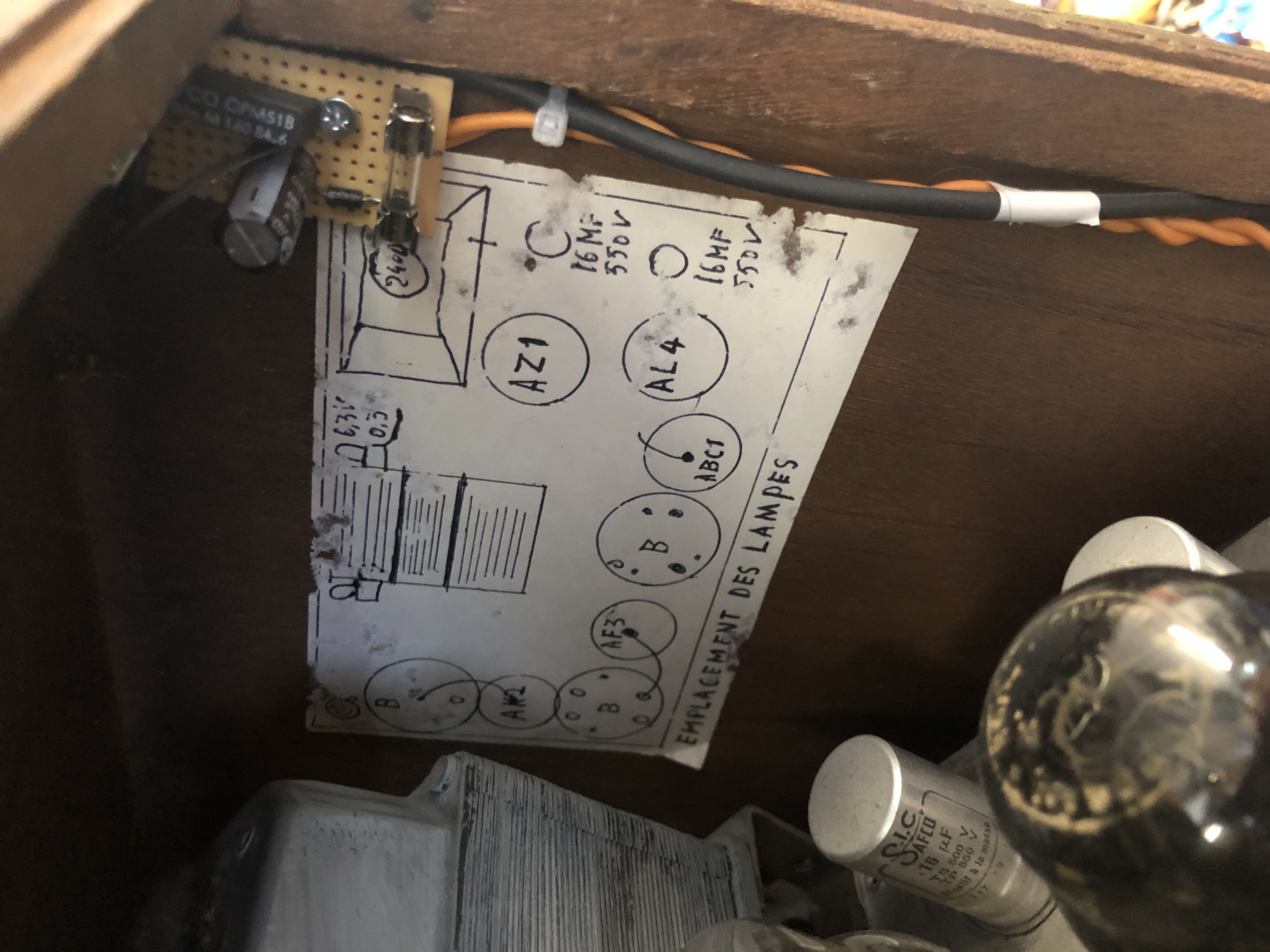

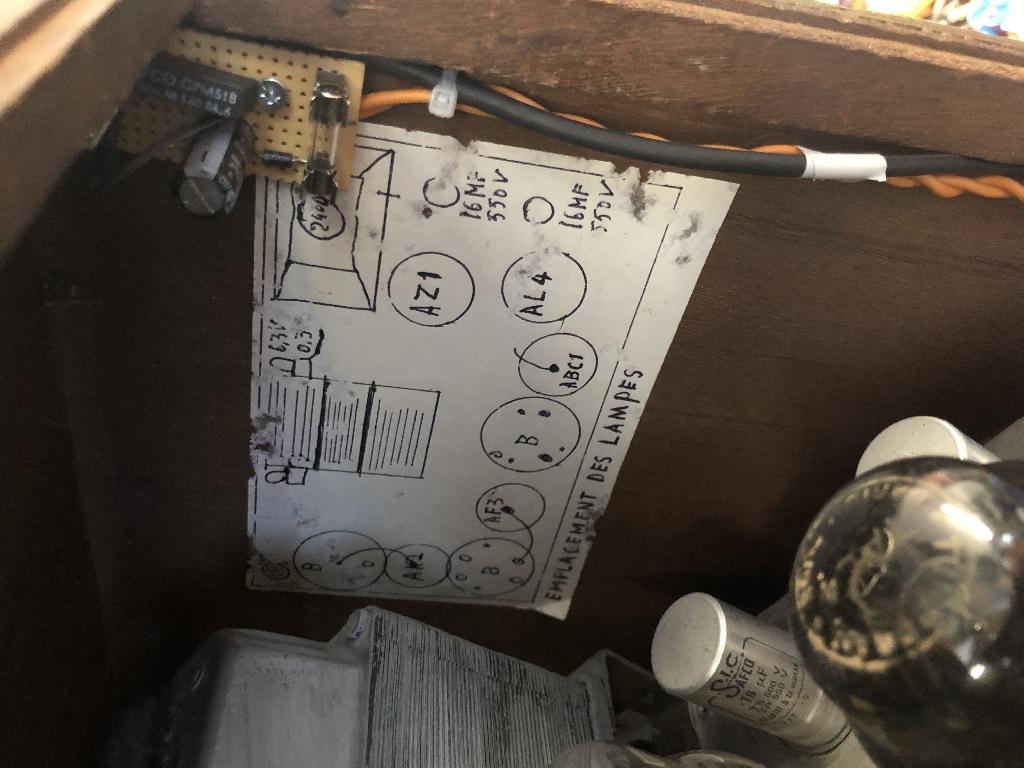

Bonjour voilà un plan avec les ref des tubes. Je viens de récupérer un gros stock de tube nos.
Si vous avez besoin n hésitez pas.
Merci encore pour le schéma nickel sauf le filtrage que j ai du enlever car tension trop faible 3,3v avec et 4,4 sans
Bonne soirée à vous
Cordialement
| |
|
|
