| Sujet : comment faire varier l'intensitée en sortie Nouveau | De billy37 Le 27-07-2019 à 11:35 sta |
|
bonjour

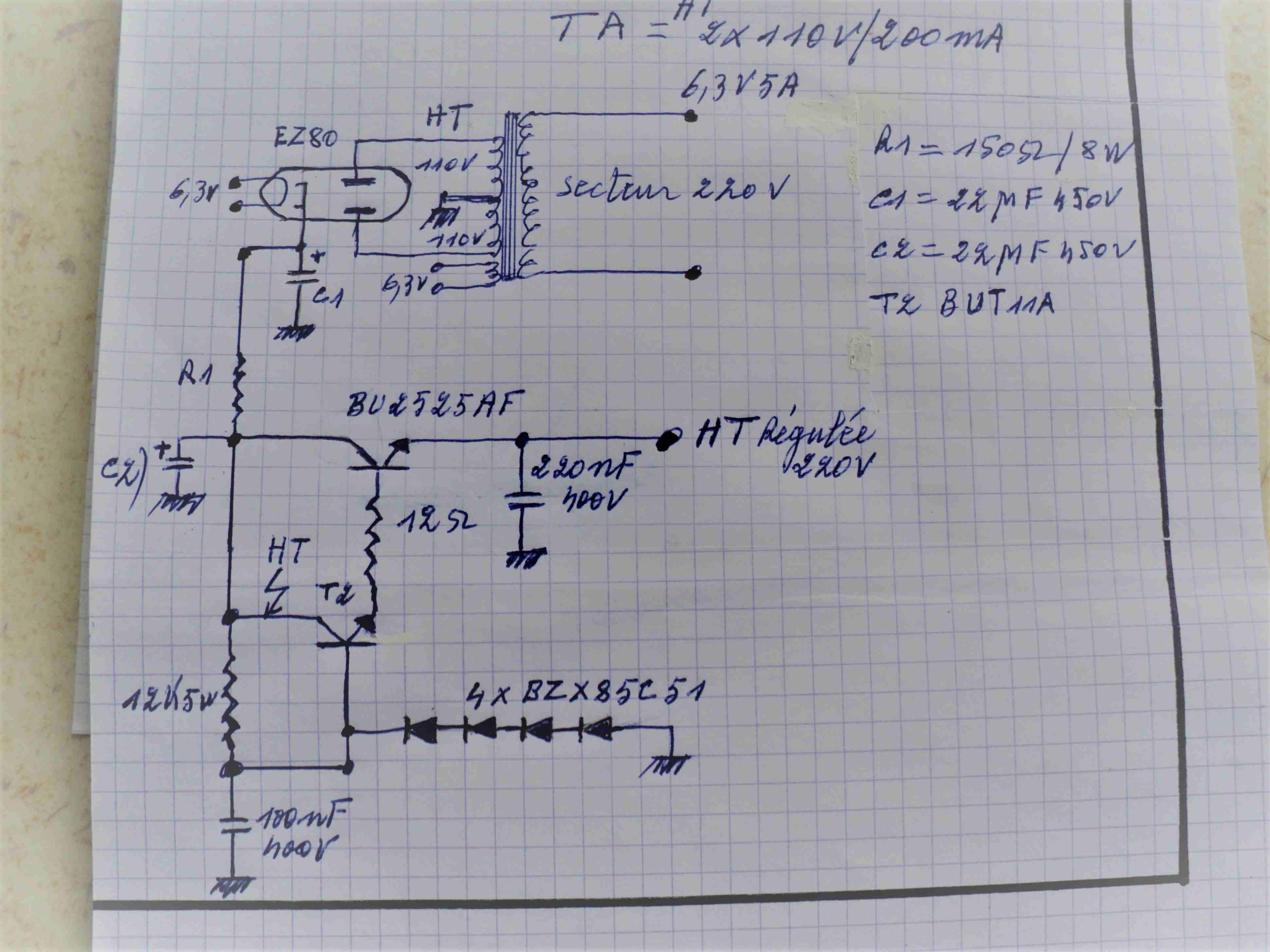

Ci joint le schéma d'une alim dont j'aimerais constuire pour mon labo, je dispose d'un transfot de 2x110V /200mA /6,3V5A, je ne connait pas l'intensitée que va me sortir l'alim en sortie régulée! est t'il possible de faire varier cet intensitée!! en lui rajoutant un montage en sortie.
crdt
billy
| |
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De f6cer Le 27-07-2019 à 12:26 sta |
|
Bonjour
votre transfo d’alimentation est un peu court pour sortir 220V
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De Joel8 Le 27-07-2019 à 13:13 sta |
|
'''' 220 volts '''' surtout que celà fait au moins 20 ans que c'est 230 à 240 volts selon l'endroit.
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De billy37 Le 27-07-2019 à 14:32 sta |
|
Oui joel8, 240V au primaire du T-A y'a plus de 10ans que ce T-A traine dans mon fouillis j'ai refait f une vérif sur mon secteur je lis 2x150V au lieu de 2x110V , t'a raison j'avais oublier que la, tension secteur avait changé. HI HI! mais il est toujours inscrit 200mA je ne connais pas l'intensitée que me sortira l'alim en sortie régulée et encore moins la tension, je recherche un petit montage pour faire varier l'intensitée après la Tension regulée est ce possible.
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De f6cer Le 27-07-2019 à 14:39 sta |
|
notre ami Joel 8 n’a pas tout compris au film , on parle de la tension de sortie de l’alimentation régulée
@Billy 37 , comment pouvez vous espérer qu’avec une tension de 150V au secondaire du transfo on puisse avoir 220V en sortie de régulation , ca defie les lois de l’electronique
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De billy37 Le 27-07-2019 à 15:41 sta |
|
j'ai bien dit 2 fois150V avec point milieu sur le schéma
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De billy37 Le 27-07-2019 à 17:04 sta |
|
remoi
C'est vrai que comme dit f6cer le transfot premier transfot est un peu court pour sortir 220V régulée, passons a un autre T-A j'en ai un autre qui me sort( 2x240V avec point milieu prévu a la masse mais 150mA) je pense que celui ce serais plus approprié pour mon alim,ce qui me donnera environ 340V a (C1) je ne connait pas l'intensité que me sortira cet alim sur l'emetteur de la( BU2525AF .
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De mimi80 Le 27-07-2019 à 17:13 sta |
|
Bonjour, avec une EZ80 c'est 90mA maxi
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De ON5WF Le 27-07-2019 à 17:16 sta |
|
On ne peut pas parler ici d'alimentation HT régulée puisqu'il n'y a pas de boucle de régulation. Pour avoir une régulation, il faut comparer une fraction de la HT de sortie à une tension de référence et utiliser cette la différence entre les deux (la tension d'erreur) pour corriger les variations de la HT de sortie.
''est t'il possible de faire varier cet intensitée''
Dans ce cas, ce n'est pas une régulation en tension qu'il faut réaliser, mais une régulation en courant. Le principe est le même, mais c'est le courant de sortie qu'il faut mesurer. Mais en général, c'est une régulation en tension que l'on utilise et dans ce cas, le courant de sortie dépend de la charge.
J'espère avoir bien compris le film.
ON5WF
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De jekaspa Le 27-07-2019 à 17:18 sta |
|
Bonjour
Pourquoi pas utiliser un pont de diode iN4007 plutôt qu'un tube et redresser directement le 220v a extrémité des 2 fois 110v au secondaire
Cdlt F.
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De F6CRV Le 27-07-2019 à 17:21 sta |
|
bonjour
si vous voulez garder ce transfo je propose de ne pas utiliser la prise médiane et d'utiliser un pont de diodes pour le redressement - et d'augmenter fortement la valeur de C1 (au moins 47 MF ) en effet la tension de sortie en continu est beaucoup trop faible - mais avec un pont de diode ça devrait régler le problème -
jean-claude
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De f6cer Le 27-07-2019 à 17:22 sta |
|
Effectivement il serait mieux d’utiliser un pont de diodes qui donnerait un gros 400V
Cela permettrait d’augmenter la résistance série avant régulation .... en plus ce serait bien pour éviter de pulvériser le ballast en cas de court-circuit ( a condition aussi de supprimer le deuxième chimique)
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De billy37 Le 27-07-2019 à 18:50 sta |
|
ok ok F6CRV, donc je garde mon transfot de 2 fois 110v je n'utilise pas le point milieu a la masse ,j'utilise un pont de diode j'aurais un gros 400v j'augmente avec des (1N 4007) je fait sauté le deuxieme chimique ,mais cela ne me dit pas quel sera l'intensité maxi a l'emetteur de BU 2525AF!!
a vide a quoi sert les 200mA inscrit sur ce transfot alors!!
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De Joel8 Le 27-07-2019 à 19:19 sta |
|
@ F6CER:
''''notre ami Joel 8 n’a pas tout compris au film , on parle de la tension de sortie de l’alimentation régulée''''
Je ne parlais que des indications portées sur le schéma au niveau du transfo: pour le reste je vous fais confiance.
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De jekaspa Le 27-07-2019 à 20:00 sta |
|
Pour être précis la tension redressée avec un pont de diodes raccordé au secondaire du transfo serait de 331,08V ( 220x 1,414 '' racine carré de 2'')
il suffirait ensuite d'augmenter un peu la valeur de R1
Cdlt F.
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De billy37 Le 27-07-2019 à 20:09 sta |
|
a quoi sert les 200mA incrit sur ce transfot
|
|
| Sujet : comment faire varier l'intensitée en sortie Nouveau | De Flamand Le 27-07-2019 à 20:49 sta |
|
Bonsoir à tous,
Je vous suggère de relire le fil de discussion suivant:  http://www.tsf-radio.org/… dans lequel une alimentation de ce type a été discuté de long en large.
Jacques
|
|
|
