Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Egon Le 29-09-2019 à 21:02 sta ![](va-rdm.gif) |
|
Bonjour,

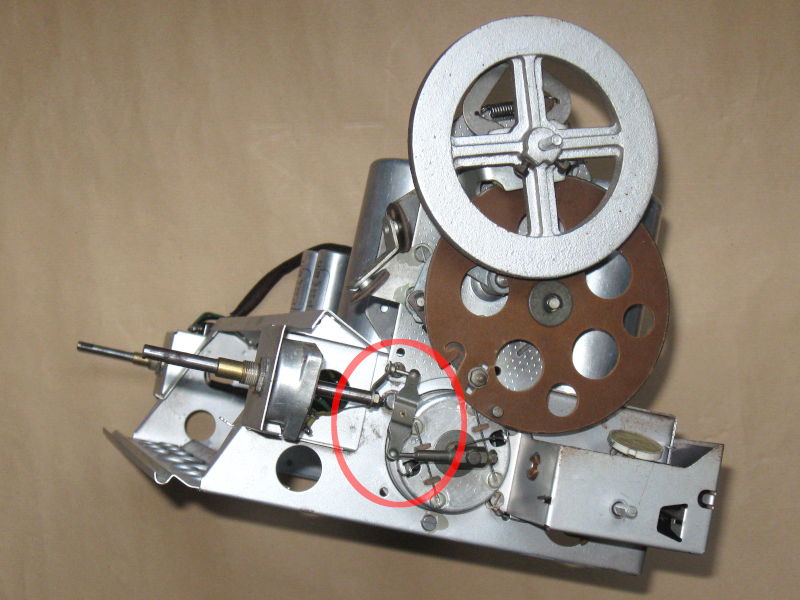

Je viens de restaurer les circuits d'un récepteur SABA 355 WP et il fonctionne, mais il y a un problème : lorsque le potentiomètre de tonalité P2 est poussé vers les graves, le son s'atténue jusqu'à pratiquement disparaître. Toutefois, en supprimant le couplage mécanique qui existe entre ce potentiomètre et la première MF, la commande de tonalité fonctionne normalement. Vérification faite, c'est la MF qui pose problème. Lorsque sa commande est tournée dans le sens horaire, l'atténuation se produit. Or, la raison de ce couplage mécanique m'échappe et le réglage au mieux des 3 noyaux (un par bobinage) que possède ce boîtier ne résout pas le problème.
Merci si vous pouvez m'aider sur ce coup là ...
Le récepteur SABA 355WP sur mon site internet : [url] https://sites.google.com/…]
| |
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 29-09-2019 à 22:51 sta |
|
Bonjour,
Le couplage mécanique doit agir sur la première MF pour augmenter sa sélectivité et par conséquent diminuer sa bande passante.
Cette augmentation de sélectivité étouffe les sons aigus, et a donc un effet similaire au correcteur de tonalité côté grave. Elle a l'avantage de pouvoir dans le même temps rejeter un émetteur perturbateur trop proche en fréquence.

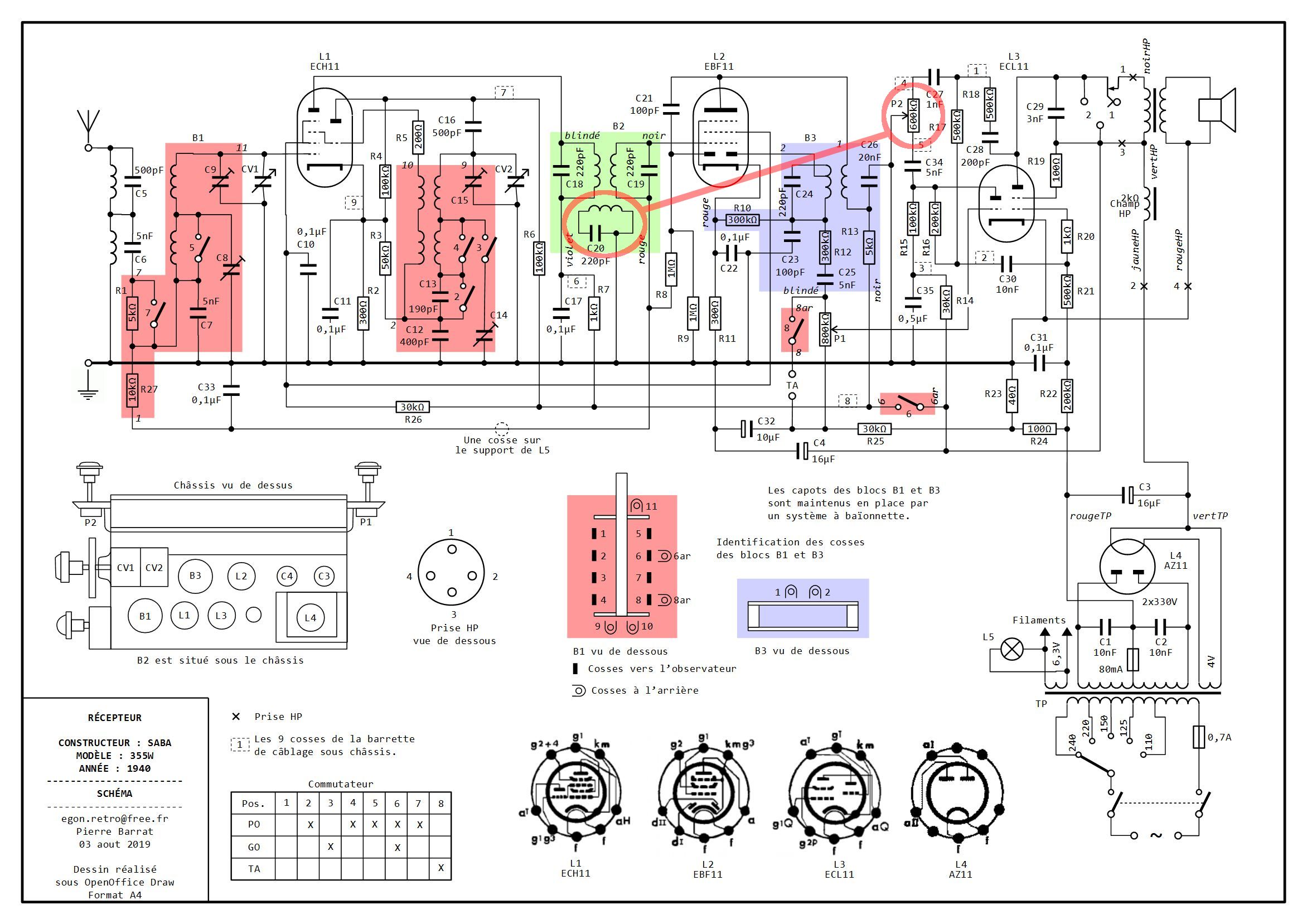

Je suppose que le mécanisme oriente la bobine du circuit LC entouré en rouge sur votre schéma par rapport aux deux autres enroulements du transfo MF, afin de faire varier le couplage magnétique et donc la courbe de réponse.
Concernant votre problème, j'aurais tendance à incriminer le réglage du noyau de ce 3ème enroulement mobile.
Correcteur de tonalité côté ''aigu'', le couplage est lâche voire nul et le réglage de cet enroulement a peu d'effet. Les deux autres noyaux se règlent selon les procédures habituelles d'alignement.
Correcteur de tonalité côté ''grave'', le couplage est fort et le réglage de cet enroulement joue beaucoup. Si ce circuit LC est désaccordé, le signal est fortement atténué.
Dans cette position, il faut chercher le réglage du noyau maximisant de nouveau le signal, sans retoucher aux deux autres.
Si ce réglage ne peut être obtenu, vérifier l'état du condensateur.
Je parle sous le contrôle de membres plus expérimentés, car personnellement je n'ai jamais rencontré ce genre de dispositif.![](s12.gif)
Bonne soirée,
Pascal
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De michel87 Le 30-09-2019 à 10:14 sta |
|
Bonjour,
Ce dispositif original était utilisé par d'autres fabricants à l'époque?
J 'ignorais le principe de ce système pointu.
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De caseveck Le 30-09-2019 à 15:44 sta |
|
sur certain appareil philips de haut de gamme ce système etait emploiyé,j'ai un meuble radio el tourne disque qui là ,je pense surtout que cela se permet de bien se caler sur l'emeteur a recevoir
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 30-09-2019 à 17:58 sta |
|
Bonjour Egon,
Pouvez-vous préciser quelle est la position de la bobine centrale mobile selon le réglage de tonalité ?

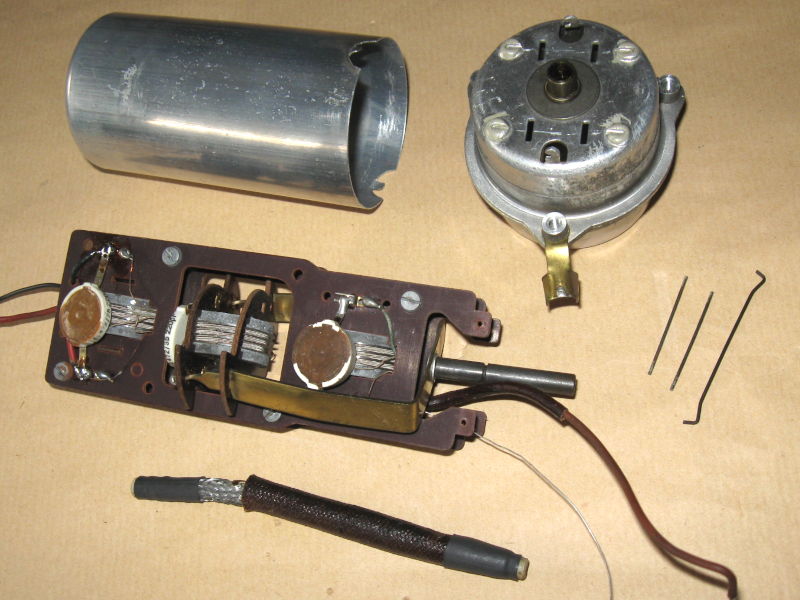

Je présume que la bobine est croisée avec les 2 autres en réglage ''grave'' (couplage minimal, sélectivité maximale), et alignée comme sur votre photo en réglage ''aigu'' (couplage maximal, élargissement de la bande passante). Pouvez-vous confirmer ?
Pascal
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Egon Le 30-09-2019 à 20:57 sta |
|
Bonsoir Pascal,
Effectivement, la bobine mobile a son axe (noyau de réglage) à 90° des deux autres en réglage ''grave'' et aligné en réglage ''aigu''. Le noyau de cette bobine n'est accessible - par un trou du blindage - qu'en réglage grave.
Suite à votre réponse, dont je vous remercie, j'ai passé l'après-midi sur le sujet, en pataugeant un bon moment sans progresser vraiment ; puis en désespoir de cause, j'ai fini par remplacer le noyau de la bobine mobile (partiellement cassé) par un nouveau de ma fabrication. Les choses se sont nettement améliorées, mais cela reste à affiner ...
Pierre (Egon)
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 30-09-2019 à 22:12 sta |
|
Bonsoir Pierre,
Dans ce cas, je reviens sur ce que j'ai dit hier à 22h51 (j'avais inversé grave-aigu) :
Il faut régler les deux noyaux fixes comme on le ferait pour un transfo MF ordinaire, mais en position ''grave'' (couplage nul avec le circuit LC mobile, qui n'a donc aucune action).
Puis passer en position ''aigu'' et régler le 3ème noyau mobile
Pascal
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 01-10-2019 à 00:23 sta |
|
Mais c'est tout de même curieux que le noyau de cette bobine ne soit accessible qu'en position ''grave'' (alors qu'elle n'est dans cette position couplée à rien), s'il elle n'agit qu'en dehors de cette position.
Quelque chose m'échappe..
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Egon Le 01-10-2019 à 08:59 sta |
|
Bonjour Pascal,

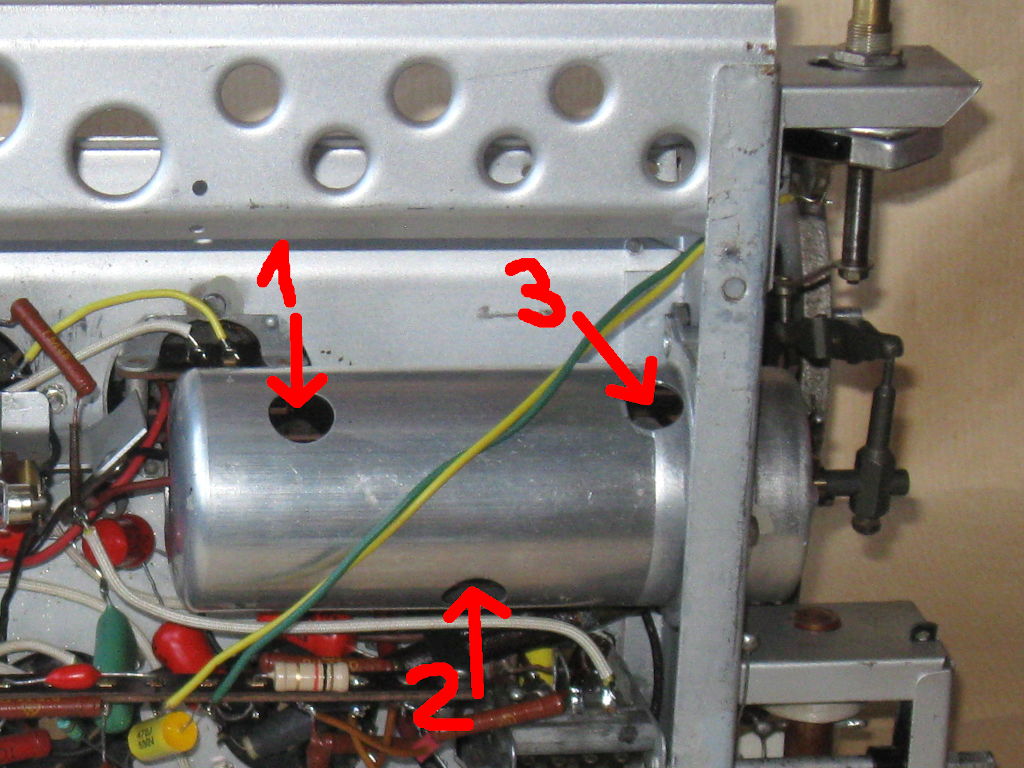

Et pourtant (voir photo jointe) le noyau du bobinage mobile (trou 2) n'est accessible que lorsque celui-ci est positionnée à 90° des 2 autres. De plus, le blindage n'est absolument pas démontable sans un décâblage conséquent.
Pierre
| |
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 01-10-2019 à 12:15 sta |
|
Bonjour Pierre,
L'obtention d'un couplage rigoureusement nul avec des bobines croisées est impossible, il reste en pratique un petit résidu. Ce résidu suffit peut être à constater un effet de cette bobine mobile et à permettre le réglage. Mais bonjour la procédure de réglage à 3 variables couplées !
Pour régler les transfos MF à 2 noyaux, on conseille généralement d'amortir un circuit pour régler l'autre. Ici, il faut peut-être procéder de même en amortissant les deux extrêmes (les fixes) pour régler le central (le mobile), quitte à pousser le signal du générateur en entrée pour compenser les pertes.
Pascal
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Egon Le 02-10-2019 à 08:09 sta |
|
Bonjour Pascal,
Oui, le réglage de cette bobine a un effet, fonction du réglage des deux autres. L'effet n'est pas très pointu, mais il est très net. J'ai donc procédé par retouches successives des 3 noyaux afin d'obtenir le meilleur résultat possible. Je ne suis pas certain que ce soit optimum, mais ça fonctionne. Toutefois, ce résultat est obtenu avec un accord à 500 kHz et non à 487 kHz comme spécifié pour ce poste ...
Pierre
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 02-10-2019 à 08:58 sta |
|
Bonjour,
En vissant progressivement et de la même quantité les 3 noyaux, vous devriez être en mesure de ramener le tout à 487kHz.
En prenant la précaution de repérer préalablement la position pour pouvoir y revenir en cas d'échec.
Pascal
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 02-10-2019 à 09:04 sta |
|
Peut être aussi se soustraire à l'influence de l'accord du second transfo MF dont le réglage est totalement indépendant, en amortissant ce dernier ou en prélevant le signal en amont.
Au fait, vous avez désactivé le CAG pour ces réglages ?
Pascal
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Egon Le 02-10-2019 à 14:33 sta |
|
Bonjour Pascal,
Pour effectuer le réglage des MF, j'applique la méthode préconisée dans l'Encyclopédie Pratique de la Radio page 352 en m'en tenant au plus simple ; aussi je ne désactive pas la CAG et je n'amortis pas les enroulements des transfos.
J'ai essayé de parvenir à un accord sur 487 kHZ comme vous le préconisez mais je n'ai pu l'obtenir les noyaux arrivant en butée. Je suis donc revenu par tâtonnements au meilleur compromis et je suis à nouveau arrivé à 500 kHz, mais cette fois avec un meilleur résultat que la première fois : l'écart de puissance entre grave et aigu est acceptable - du moins à mon oreille.
Ceci étant, pour l'alignement du bloc de bobinages, je n'ai eu à faire que quelques retouches mineures pour obtenir la concordance avec les graduations du cadran.
Je vais maintenant passer à la réfection du haut-parleur dont la membrane est absente à 80% ...

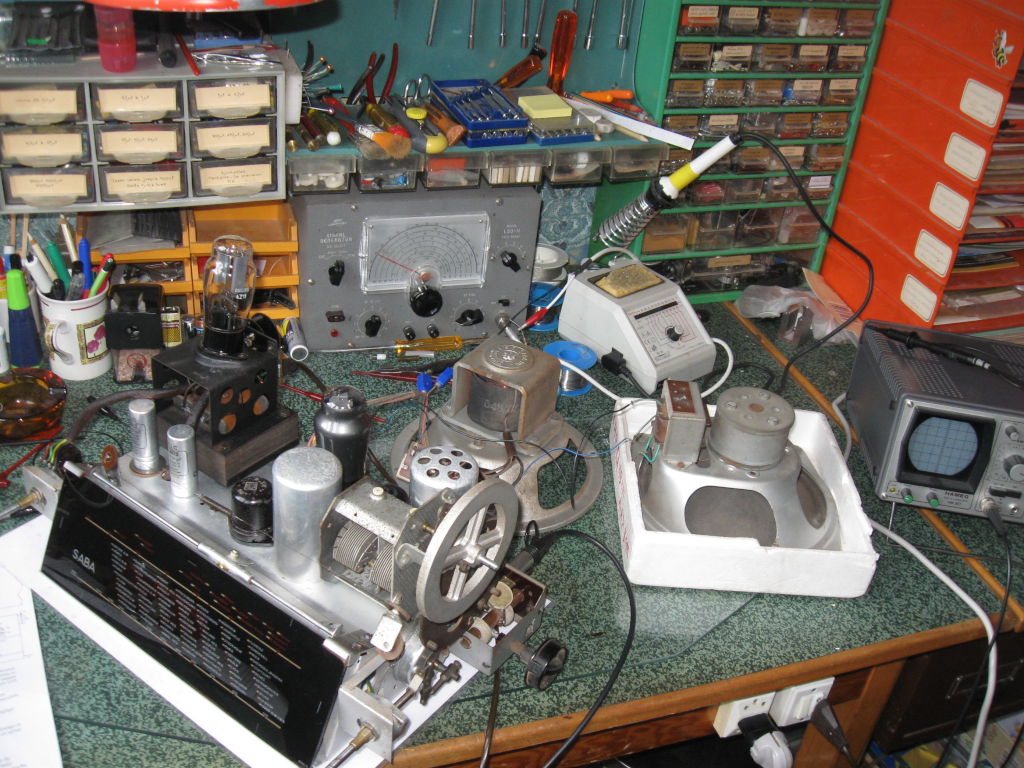

Photo jointe : le chantier pour les réglages avec le HP d'origine pour sa bobine d'excitation et un HP d'essai pour sa membrane.
Pierre
| |
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De blaisepascal Le 02-10-2019 à 23:47 sta |
|
Merci pour le retour d'info et bravo pour la propreté du ''chantier''.
N'hésitez pas à poster quelques photos de votre réfection de HP, ça m'intéresse de savoir comment vous procédez (et je ne suis peut-être pas le seul..).
Pascal
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Egon Le 26-10-2019 à 08:06 sta |
|
Bonjour Pascal,
Pour les nouvelles concernant le HP, c'est sur mon site internet ici :
https://sites.google.com/…
Je lui ai confectionné une nouvelle membrane, et ça fonctionne super bien ! À l'oreille, mieux même que le HP de test que j'ai utilisé au cours des essais. Manque d'objectivité ? Meilleure adaptation d'impédance ? Allez savoir ... ![](s5.gif)
Pierre
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De nanar Le 26-10-2019 à 08:46 sta |
|
Chapeau pour la rénovation du HP![](s17.gif)
Bernard
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Aboulafia Le 02-11-2019 à 11:12 sta |
|
Fan des SABA qui était inabordable pour moi à la belle époque des récepteurs à tubes je viens de remettre en état un Bodensee 3DS, quelle bonheur de réentendre fonctionner ce ''vieux'' bonhomme. Je m'incline profondément devant le superbe travail d'Egon, sa patience, la simplicité qu'il manifeste devant les résultats obtenus et pour autant, sa modestie à demander conseils. N'est-ce pas l'esprit du forum?
Jean-Marie.![](s5.gif)
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Aboulafia Le 02-11-2019 à 11:34 sta |
|
Dans l'émotion le texte a été malmené, les SABA étaient inabordables et quel bonheur de réentendre fonctionner ce ''vieux'' bonhomme........(il n'est pas le seul, à plus de 80 ans j'ai beaucoup de chance d'encore faire revivre ce qui a fait le bonheur de pas mal d'auditeurs et de techniciens, les doigts et les yeux sont moins performants mais la volonté est toujours la même).
Cordialement,![](s0.gif)
Jean-Marie.
|
|
Sujet : Réglages d'un récepteur SABA 355 WP Nouveau | De Egon Le 02-11-2019 à 13:24 sta |
|
Bonjour Jean-Marie,
Et merci pour ce retour bien sympathique ...
Bien cordialement,
Pierre
|
|
|
