| Sujet : JVC RX 320 Nouveau | De jean marc morin Le 20-10-2019 à 17:19 sta |
|
Bonjour à tous,
J'ai acquis pour 12.99 euros un ampli tuner JVC RX 320. Le magasin voulait s'en débarrasser.
C'est un appareil numérique. J'ai réparé un problème de clavier en façade. Toutes les entrées
auxiliaires fonctionnent. J'ai branché un lecteur de cd et un magnéto et les amplis sont puissants.
Par contre, gros souci avec le tuner. Ma radio stéréo hurle plus fort que ce tuner. J'ai pris toutes les tensions avec et sans antenne. Elles correspondent au schéma sauf que à la sortie du CI
LA 1266 OUT FM sans antenne : tension 2.67 v, avec antenne 1.07 v. Sans antenne réaction puissante dans les haut parleurs et avec antenne son faible à l'écoute de la station.
Aucune diodes et transistors en court-circuit. Je n'ai jamais rencontré ce genre de panne.
Le LA 1266 en est-il la cause ? chose que je penses.
Merci pour votre aide.
Bien cordialement
|
|
| Sujet : JVC RX 320 Nouveau | De jackoe Le 21-10-2019 à 07:47 sta |
|
|
|
| Sujet : JVC RX 320 Nouveau | De jean-marc morin Le 21-10-2019 à 09:06 cms |
|  |
bonjour,
Je possede le manuel. Ce que je voudrais, c est un retour d experience sur ce genre de panne.
Merci
Cldt
| |
|
|
| Sujet : JVC RX 320 ? Nouveau | De Schoser Le 21-10-2019 à 11:00 cms |
| |
Bonjour,
"Ce que je voudrais, c est un retour d experience sur ce genre de panne"
- est-ce qu'il fonctionne en AM ?
Pour cette Panne vous pensez avoir fait le tour ? (Transistor ,Diode)
- Vous pouvez change l'IC 104, mais votre Tuner sera probablement encore en Panne ?
Il n'y pas de Retour d'expérience, ce serait trop facile !
Pas étonnant qu'ils s'en soit débarrassé ?
C'est pas gagné, Bonne suite......
Amicalement,
| |
|
|
| Sujet : JVC RX 320 ? Nouveau | De jean-marc morin Le 21-10-2019 à 17:54 cms |
| |
il ne fonctionne pas en am
| |
|
|
| Sujet : JVC RX 320 ? Nouveau | De Schoser Le 21-10-2019 à 18:17 cms |
| |
Re... Bonjour,
"il ne fonctionne pas en am"

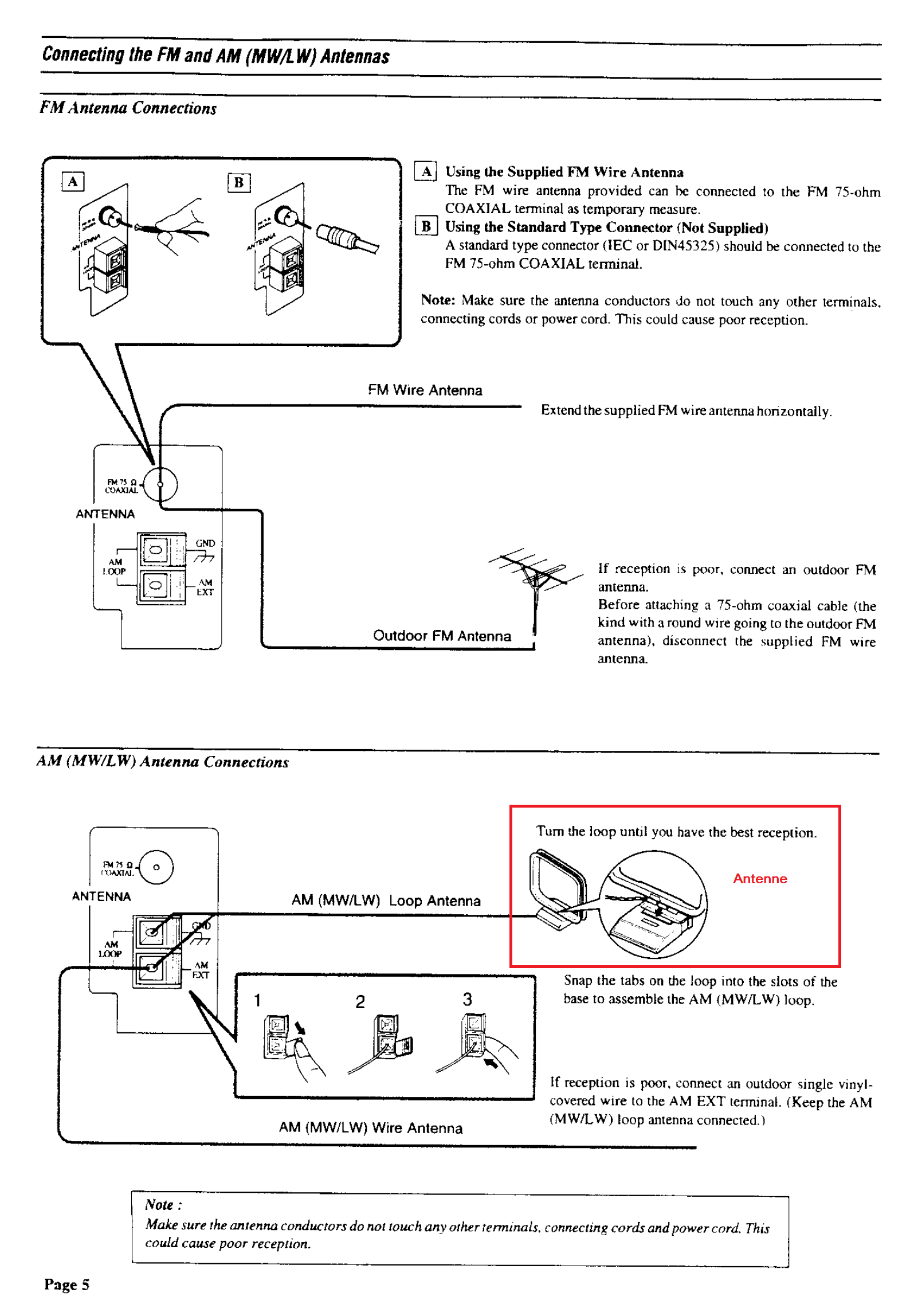

- Il vous faut mettre une Antenne pour le fonctionnement en AM, voir Page5 ci-joint !
J'ai consulté une Doc Tech qui propose deux Schémas différents du Tuner en fonction du pays de Commercialisation !
- Voir si votre Doc correspond à votre version ?
- Vérifier si les Tensions +5v et +12v sont bien présente sur la Platine ?
Amicalement,
| |
| |
|
| Sujet : JVC RX 320 ? Nouveau | De jean marc morin Le 21-10-2019 à 20:06 sta |
|
bonsoir,
les tensions sont bien présentes. Je vous tiens au courant pour la suite.
Cldt
|
|
| Sujet : JVC RX 320 ? Nouveau | De Tubologic Le 21-10-2019 à 21:28 sta |
|
Nous sommes dans le vague absolu: il faudrait au moins quelques précisions pour essayer de ''dégrossir'' le problème: 1) Est-ce seulement le son qui est faible (BF) ou toute la réception (RF) ? Que dit l'indicateur de champ reçu (en FM) ? La réception fonctionne-t-elle en stéréo ? (indicateur Stéréo allumé) Que se passe-t-il quand on désactive le mode FM MODE/MUTE (passer en FM mono) ? Il n'y a pas d'AGC (en FM) dans ce circuit donc le problème serait plutôt à chercher au niveau du circuit de muting, si toutefois la réception RF semble normale. Le LA1266 (IC104) pourrait être en cause mais rien n'est moins sur, si l'indicateur stéréo s'allume le niveau (pin 12) est probablement correct et le LA1266 hors de cause. le problème peut aussi provenir du circuit décodeur stéréo LA3401 (IC105). Il serait bon de comparer le niveau du signal mono/composite à l'entrée de ce circuit (pin 2) et les sorties L/R (pins 5 et 8). Si les niveaux de sortie semblent corrects à la sortie du décodeur il s'agit d'une panne strictement BF et il faut alors s'orienter vers le C.I sélecteur de source (IC321 sur la carte ENB234), puis la suite etc... Bref il ne s'agit PAS d'une panne ''type'' pour laquelle il y a une solution toute prête à l'emploi. Il faut ANALYSER, RAISONNER et TRACER le signal. Il faut pour cela un minimum d'équipement et de connaissances car il s'agit d'un circuit d'une certaine complexité. Et finalement s'assurer qu'il s'agit bien d'une panne et non d'une erreur de manipulation car pour la FM il faut parfois désactiver les circuits ''surround'' et passer en mode stéréo simple.
|
|
| Sujet : JVC RX 320 ? Nouveau | De jean marc morin Le 22-10-2019 à 20:16 sta |
|
bonjour,
je n'ai pas la stéréo. Pas de led allumée. Il faudrait tester à l'oscillo le signal composite
et les sorties du LA 3401. Je penses que c'est ce que vous voulez dire.
Je peux voir cela dans les jours à venir.
A suivre
Merci pour votre réponse instructive.
cldt
|
|
| Sujet : JVC RX 320 ? Nouveau | De Tubologic Le 22-10-2019 à 20:36 cms |
| |
Si l'indicateur Stereo ne s'allume pas cela peut indiquer que le signal composite appliqué au LA3401 est d'amplitude trop faible, ce qui oriente plutôt vers le LA1266 ou les composants périphériques. Mais la SENSIBILITÉ du récepteur en mode FM vous semble-t-elle correcte ? (recevez-vous avec une antenne sommaire un nombre suffisant de stations de manière claire, même si le son est faible et en mono ?)
| |
|
|
| Sujet : JVC RX 320 ? Nouveau | De jean marc morin Le 22-10-2019 à 20:42 sta |
|
je capte bien les stations mais manque de puissance et pas de stéréo.
sur les autres entrées cd etc.. les hp donnent.
|
|
| Sujet : JVC RX 320 ? Nouveau | De Tubologic Le 22-10-2019 à 20:56 sta |
|
Cela conduit à nouveau vers le LA1266 mais avant de changer ce C.I il faudrait s'assurer que l'étage ampli I.F amplifie correctement: entrée sur la base de Q103 et sortie sur l'émetteur de Q108. Comme il s'agit d'un signal de 10.7 MHz il faut un oscilloscope (ou voltmètre AC) à large bande muni d'une probe adéquate. Entre la sortie de la tête RF (pin 7) et l'entrée du LA1266 (pin 1) le signal doit avoir subi une amplification très considérable.
|
|
| Sujet : JVC RX 320 ? Nouveau | De jean marc morin Le 22-10-2019 à 21:02 sta |
|
je possède un oscillo 60 mhz et deux sondes x1 et x10. cela doit suffir.
qu'en pensez-vous?
|
|
| Sujet : JVC RX 320 ? Nouveau | De Tubologic Le 22-10-2019 à 21:20 sta |
|
Cela devrait faire l'affaire, mais j'utiliserais les sondes en X10 (et augmenter le gain V sur l'oscilloscope) pour éviter de trop charger les circuits. Si l'amplification vous semble suffisante (récepteur accordé sur un émetteur suffisamment proche) vous pouvez alors passer à l'étape suivante et envisager de remplacer le LA1266 (votre 1ère idée).
|
|
|
