| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De crilemans Le 26-11-2019 à 11:05 sta |
|
Bonjour à tous.
Je viens de récupérer cette alimentation pour laquelle je souhaiterais avoir le schéma ainsi que la nomenclature des composants.
Autrement, si quelqu'un en possède une, j'aurais quelques précisions à lui demander.

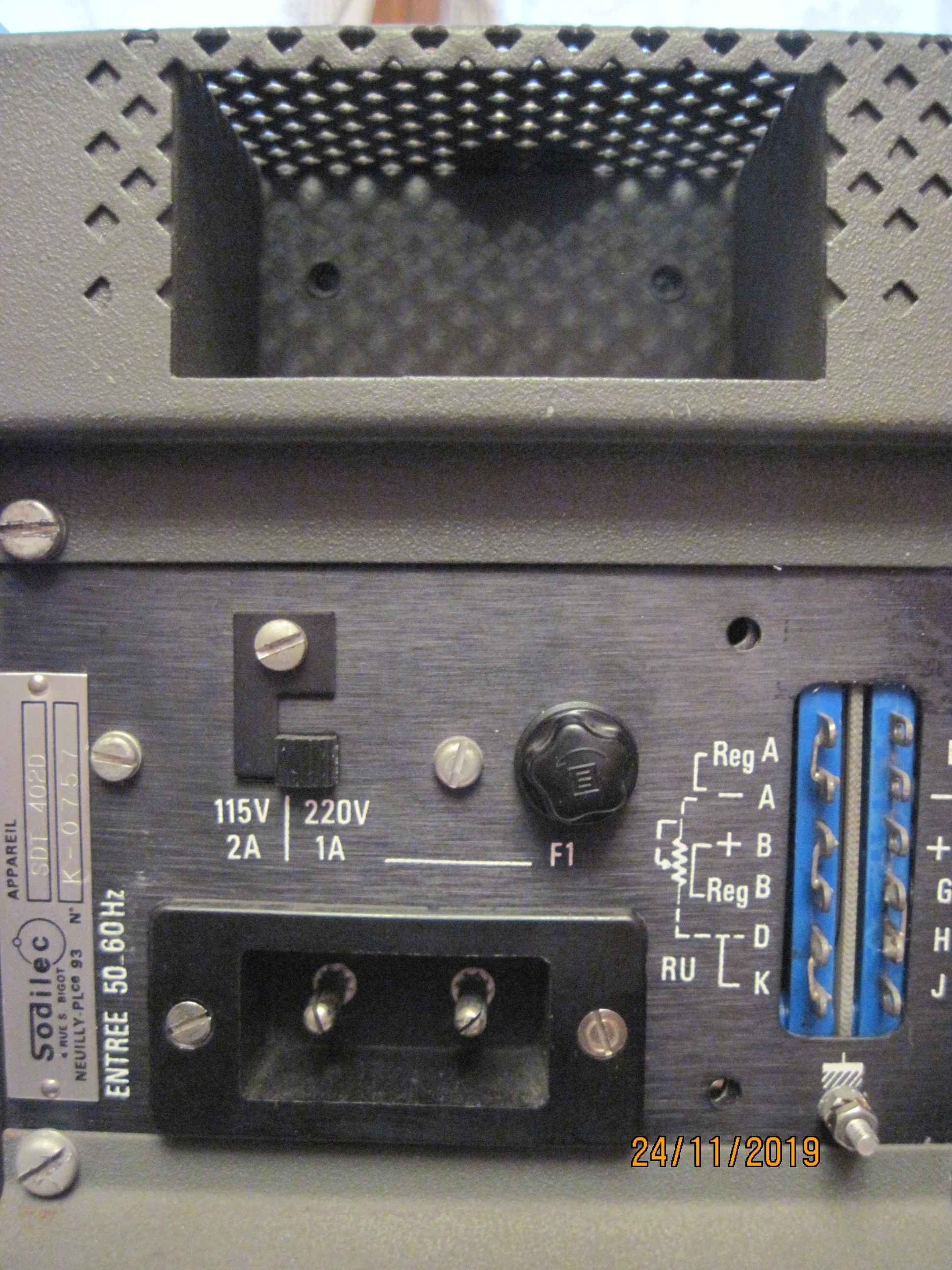

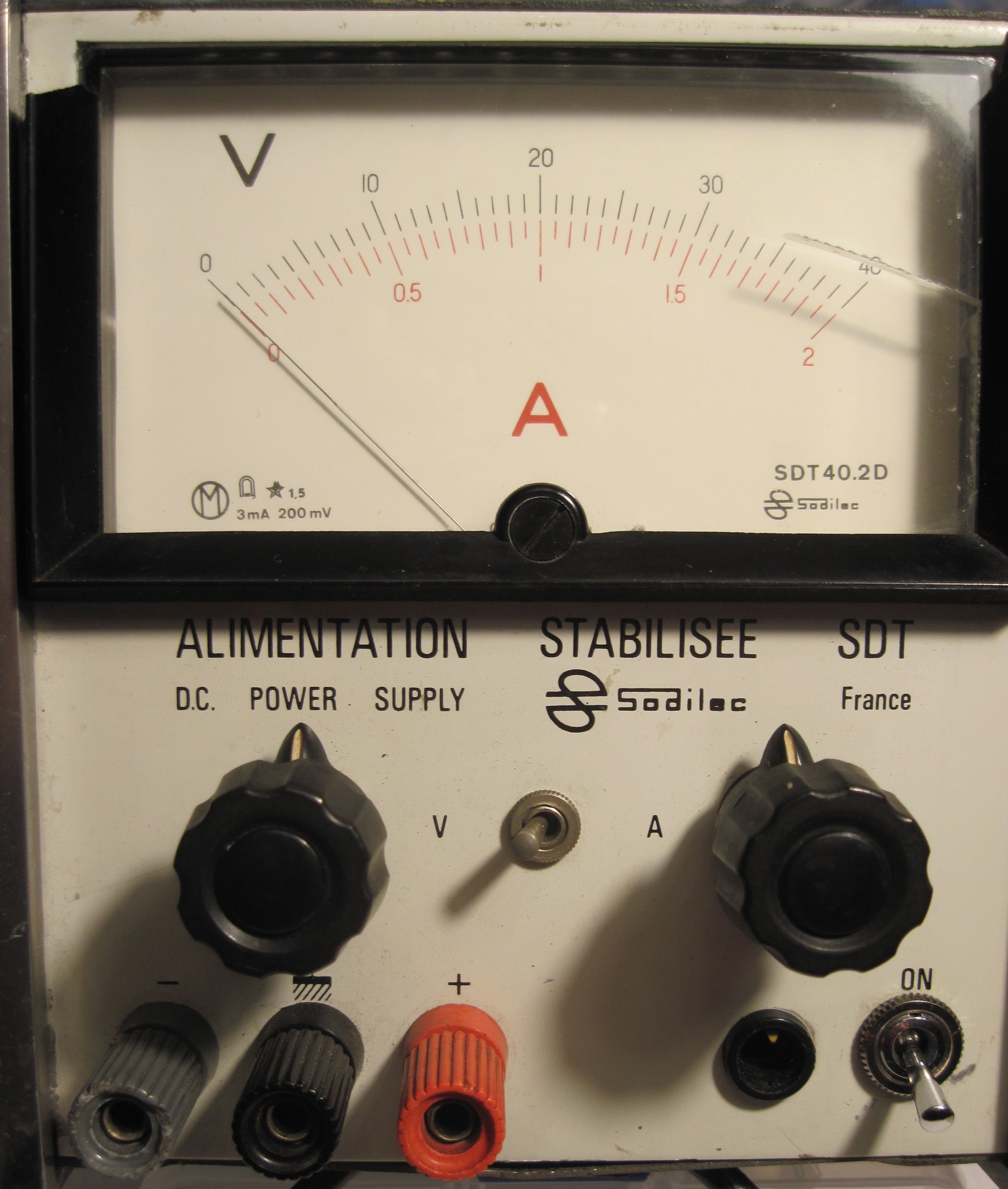

Photos faces avant et arrière.
Caractéristiques :
- tension régulée de 2.8 V à 40 V ajustable par potentiomètre 10 tours.
- limitation de courant ajustable par potentiomètre 10 tours jusqu'à 2 A.
- pré-régulation, puis régulation finale.
A titre indicatif les condensateurs de filtrage 4700µF/25 V - NOVEA/SECOREL sont datés de 73-17.
Merci d'avance.
crilemans.
| |
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De BRT95 Le 26-11-2019 à 11:38 sta |
|
!!! 4700µF/25v pour en sortir 40 ??
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De RETRO25 Le 26-11-2019 à 12:47 sta |
|
@ brt 95
bonjour,
oui, pour les chimiques, c'est étrange … à moins qu'ils soient câblés en série ?? ( au cas où l'alim aurait été ''bricolée'' par le précédent propriétaire
Bonne journée
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De jfcrois Le 26-11-2019 à 13:26 sta |
|
Bonjour.
Si-si, c'est possible. Dans les alim' Sodilec, la prérégulation se fait par commutation de la tension d’entrée, par tranche (de 20V ?). Effectivement, les condos sont alors en série.
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De jfcrois Le 26-11-2019 à 13:50 sta |
|
Ha, j'ai oublié d'écrire que je n'ai pas le schéma de la SDT 40 (Volts) ; 2 (Ampères) D.
J'ai celui concernant la SDT 60 1,5 mais avec enceinte thermostatée et réglable par roues codeuses ... ce qui ne doit correspondre à rien d'autre !
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De patb Le 26-11-2019 à 14:50 sta |
|
bonjour,
ca doit etre ca!
Patrick
| |
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De crilemans Le 26-11-2019 à 17:28 sta |
|
Re-bonjour.
Merci à tous et tout particulièrement à ''patb'' pour sa réponse très rapide.
La notice répond à toutes mes questions. Je viens de la lire vite fait en attendant de
l'imprimer.
Cette alim est très sophistiquée. La tension des condos de 4700 µF en 25V s'explique
par le fait que les 3 variantes avec tension de sortie en 20, 40 et 60 V s'obtiennent par addition de tranches de 20 V. Le seul condensateur en 40/60V sur le modèle 40 est celui
qui est sur les bornes de sortie de l'alim.
Une autre question que je me posais, ''que pouvait contenir la case vide visible à l’arrière ?'', la réponse est dans la notice.
Avant de brancher l'appareil, je vais tout de même tester les 3 4700 µF car ils approchent
les 50 ans.
Je vous tiendrai au courant quand j'aurai fini mes investigations et fait quelques bricoles
comme le remplacement de la prise secteur par un modèle d'aujourd'hui.
crilemans.
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De baou06 Le 26-11-2019 à 17:45 sta |
|
Bonjour
lé trou arrière sert à ranger (je crois bien ..) à ranger le câble secteur : c'est une idée bizarre du constructeur car cela complique la construction du boîtier .
Ces alims étaient très bien ,à l'époque .
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De michel87 Le 26-11-2019 à 17:48 sta |
|
Bonjour,
Le délai de quelques heures entre la question et la réponse concernant cette alim montre si il en était besoin que ce forum est unique...
J'ai utilisé professionnellement ces alims.
Utilisées '' sur le terrain'', elles étaient d'une robustesse exceptionnelle.
Effectivement, Sodilec utilisait des cordons secteur ''maison''. Bizarre...
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De XYZ du 56 Le 03-12-2019 à 02:04 sta |
|
Cordon secteur ''maison''?
La prise chassis étant à masse latérale (commercialisée par la Sté BECUWE), d'autres utilisateurs ont dû en équiper leurs matériels car il a fallu rentabiliser une fabrication de ce type de prise.
Qui en a vu?
Car à l'allure de la mâle (chassis), perso j'ai bcp de mal à m'imaginer comment cela pouvait être: la photo nous montrant une prise habituelle il y a pas mal de temps... sans masse!
@Crilemans. Voudriez vous avoir l'amabilité de nous expédier, par mail, les photos de ces 2
prises?
Cordialement.
|
|
| Sujet : Alimentation SODILEC SDT 40.2D Nouveau | De crilemans Le 03-12-2019 à 17:52 sta |
|
Bonjour XYZ du 56.
La prise secteur de l'alimentation (voir photo sur le post initial) est une prise standard
encastrée, broches mâles de Φ 4mm, espacement 19 mm de forme rectangulaire avec
la particularité d'avoir sur le dessus une plaque métallique de 5 mm de large pour la masse.
Je n'ai pas de câble d'origine.
On peut y brancher la partie femelle d'une prise surmoulée démontable + fil 3 conducteurs
dont le fil jaune/vert n'entre pas dans le manchon de caoutchouc et va se fixer au châssis
sur la cosse de masse prévue à cet effet (voir photo).
Sur nombre d'appareils de mesures Métrix en ma possession, non prévus pour être mis
à la terre, on trouve ce système installé ultérieurement. Quand on récupère un appareil
ancien, il est rare d'avoir le câble secteur correspondant ou sur un oscillo, les sondes.
C'est pourquoi je vais lui mettre une prise femelle moderne comme sur les alim de PC
afin de n'avoir qu'un seul modèle de câble secteur amovible.
Bonne fin de journée.
crilemans.
|
|
|
