Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 15:16 sta

    Bonjour.

    J'ai récupéré pour mon fiston un oscillo Unitron Mini 76. J'ai une sonde (prise BNC) qui était avec l'oscillo.

    Je suis par contre incapable (rigolez pas...) de faire apparaître quoi que ce soit à l'écran... L'écran s'allume, on voit bien le spot, etc...

    Mais comment visualiser par exemple la tension aux bornes d'une pile de 9V ? J'ai branché la sonde sur la voie X, la voie Y, ''bidouillé'' tous les boutons, et rien ....

    Merci pour toute aide que vous pourrez m'apporter.

    jan


Sujet : Oscillo Unitron mini76 Nouveau De jfcrois  Le 11-12-2019 à 15:25 sta

    Bonjour.
    Pour que les spécialistes comprennent bien votre problème, il vous faut être plus précis dans vos explications :
    '' .. incapable de faire apparaitre quoi que ce soit à l'écran ... on voit bien le spot.''
    Voilà une phrase qui perturbe ! Que voulez vous faire apparaitre sur votre écra


Sujet : Oscillo Unitron mini76 Nouveau De jfcrois  Le 11-12-2019 à 15:27 sta

    ... sur votre écran ?


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 15:40 sta

    Effectivement, je me suis mal exprimé.

    Je voudrais, dans le cas d'une pile de 9V, faire apparaître une ligne droite, pour montrer que la tension est constante dans le temps.

    Je voudrais ensuite, par exemple, dans un montage où il y a un pont de diode, montrer l'effet des diodes sur un courant alternatif.

    Bref, l'idée était de pouvoir se servir de l'oscillo pour montrer les effets de différents composants électroniques.

    Mon oscillo semble fonctionner (un spot apparaît, on peut le centrer), mais je ne sais pas quels branchements effectuer pour, par exemple, visualiser la tension aux bornes de la pile de 9V.

    jan


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 16:25 sta

    Bonjour
    Pouvez-vous envoyer une photo de la façade de votre oscillo ?
    Pour visualiser une tension continue : connecter la sonde sur la voie Y, commuter en position DC puis connecter la pile à la sonde et masse Choisir un gain Y adapté : 5V/div par exemple.


Sujet : Oscillo Unitron mini76 Nouveau De F1SPI  Le 11-12-2019 à 16:28 sta

    Bonsoir

    entré sur voie Y, base de temps sur X
    vérifiez que la voie Y ne soit pas connectée à la masse
    réglage cadrage au milieu
    tension d'entrée 5 V
    entrée sur continu
    bon courage


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 16:44 sta

    Bonsoir à tous.

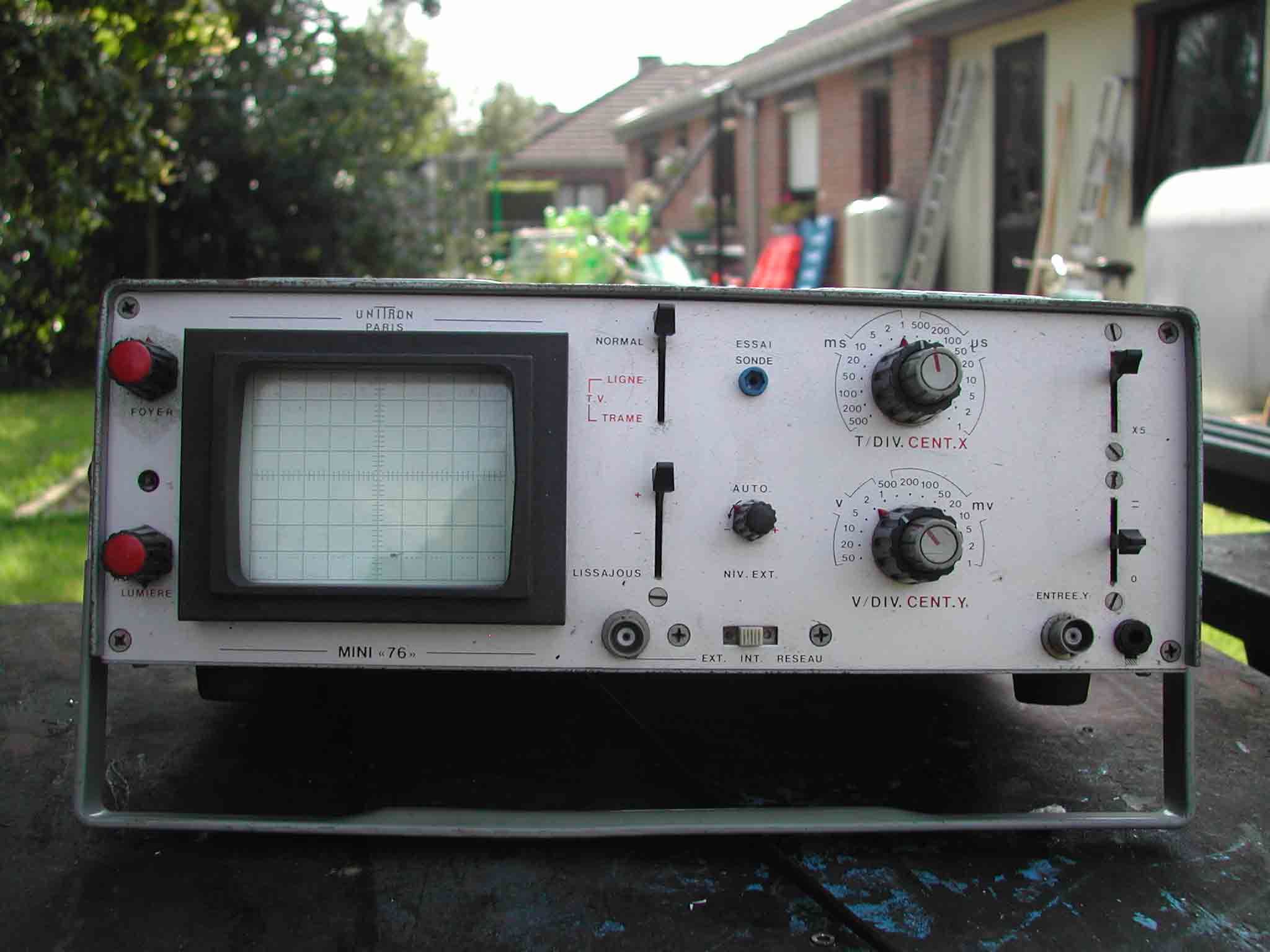

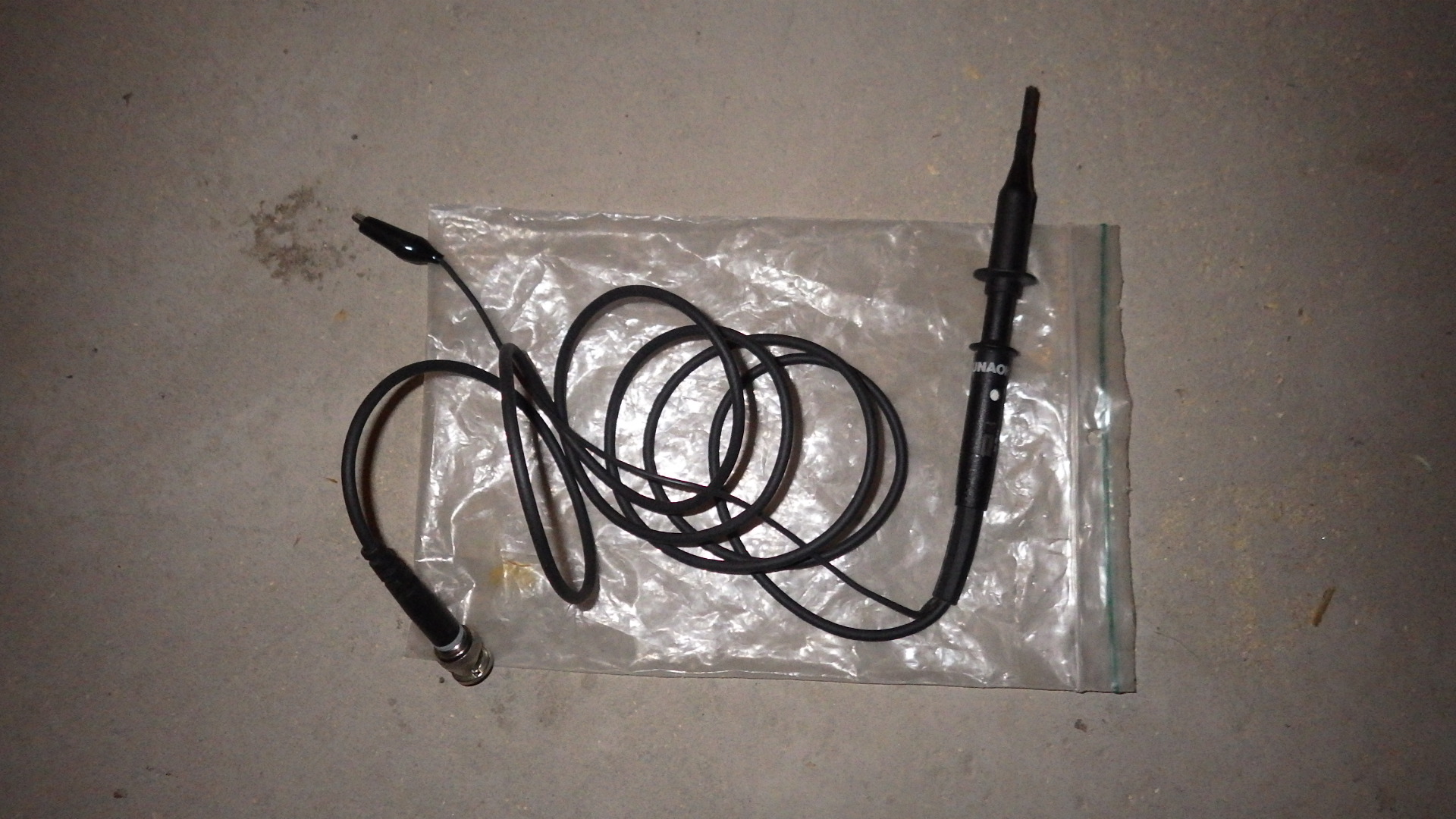

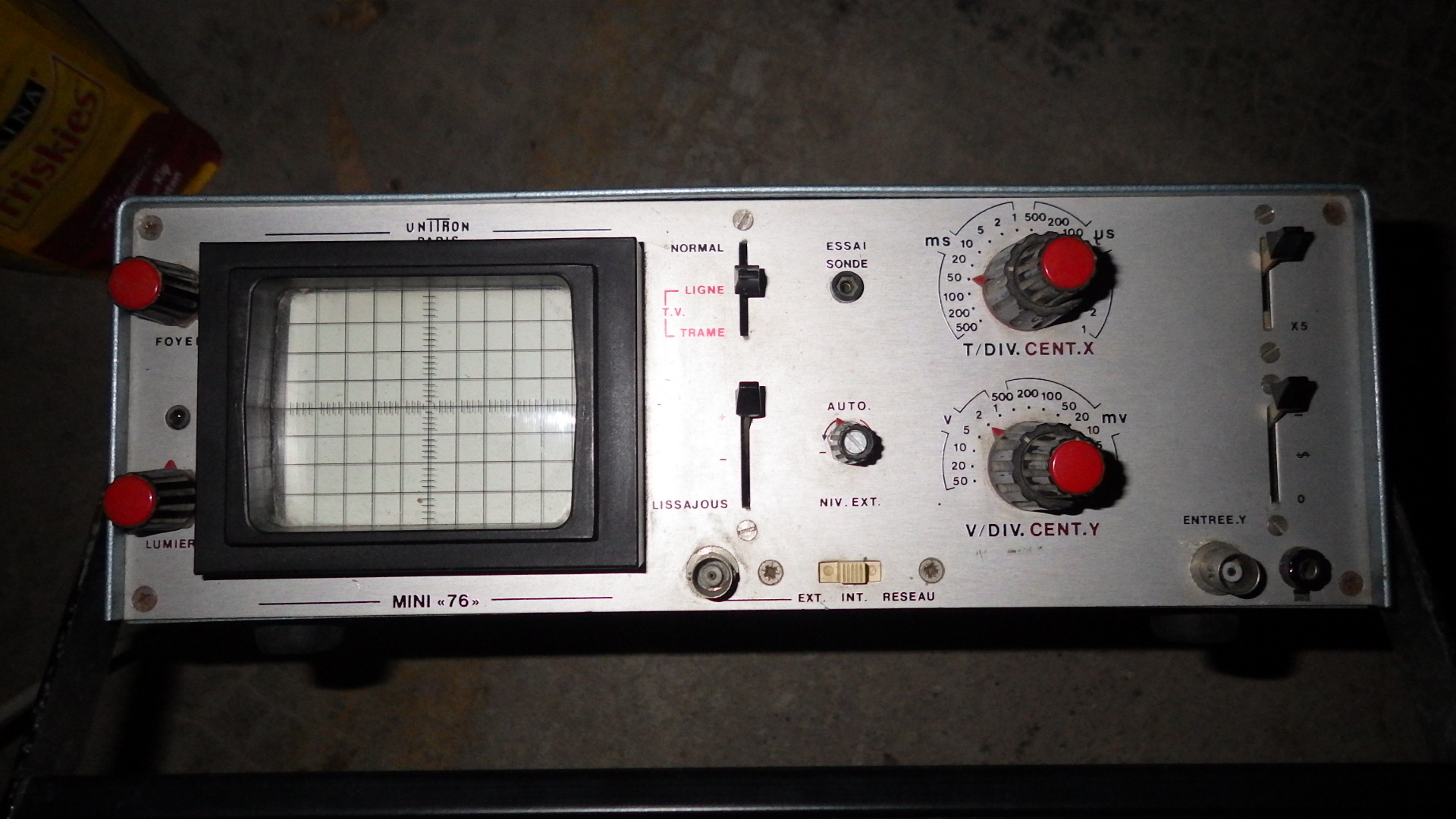

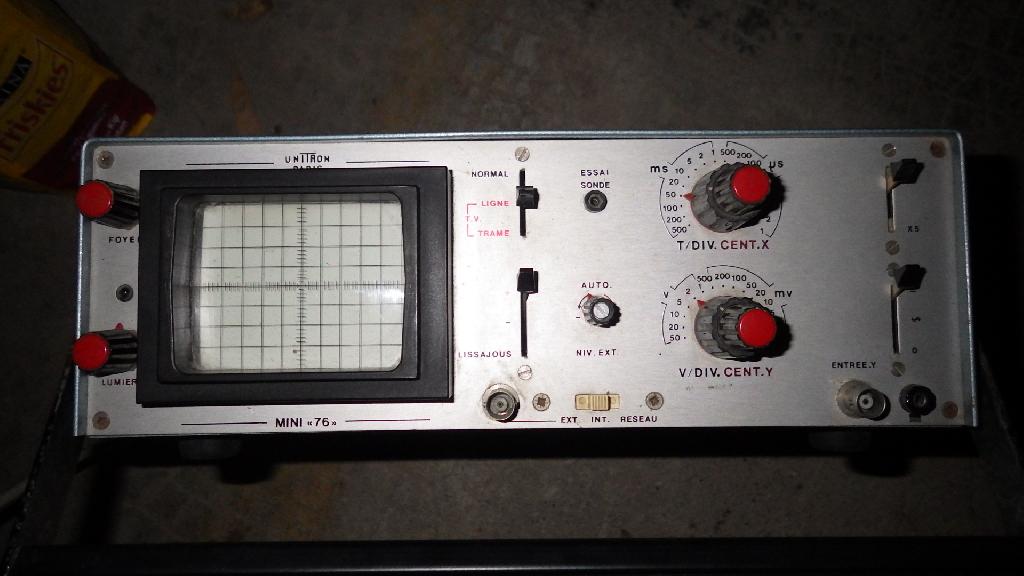

    Je joins une photo de la face avant, et une de la sonde.

    En gros, j'ai fait la manip décrite par ''stockfish'', mais j'avais branché chaque extrémité de la sonde sur une borne de la pile.

    Quant au message de F1SPI, comment met-on la base de temps sur X ? Et comment vérifier que la voie Y n'est pas connectée à la masse ?

    Merci en tous les cas de prendre le temps de répondre au béotien que je suis... C'est très sympa de votre part !




Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 16:56 sta

    les réglages ont l'air correct.
    Lorsque vous allumez cet oscillo, voyez-vous une ligne horizontale ?


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 16:57 sta

    mettez le curseur du haut sur normal.


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 16:59 sta

    quand je mets l'oscillo sous tension, j'ai un spot, que j'arrive à centrer.


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 17:01 sta

    il y a donc un problème avec la base de temps. Etes-vous sûr qu'il est fonctionnel ?


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 17:04 sta

    j'ai mis le curseur sur ''normal'' ; il n'y a pas de changement. J'ai toujours mon spot au centre.


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 17:09 sta

    On m'a donné cet oscillo en me disant ''il fonctionne''.

    ''F1SPI'' disait de mettre la base de temps sur X. Que faut-il faire ?

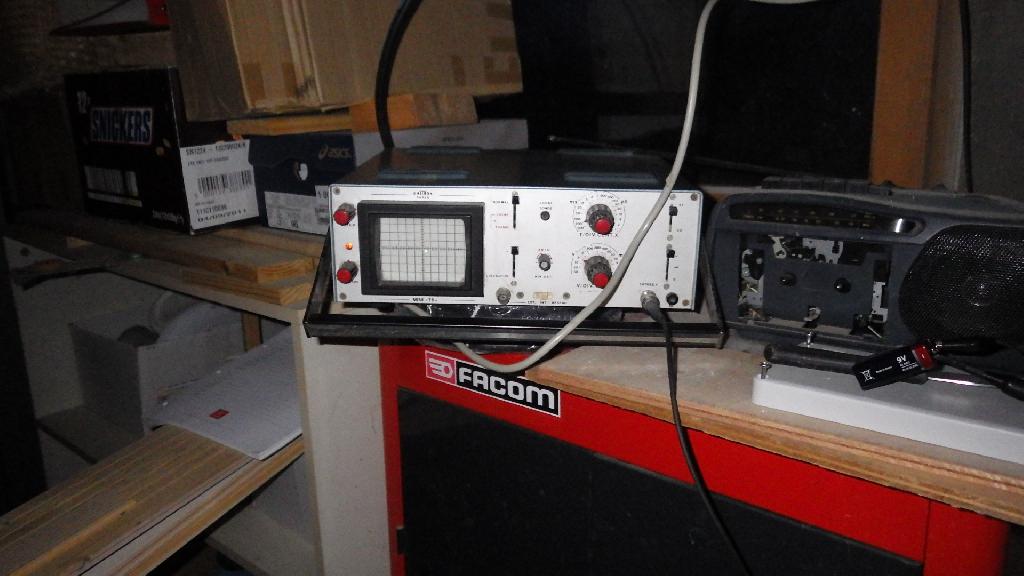

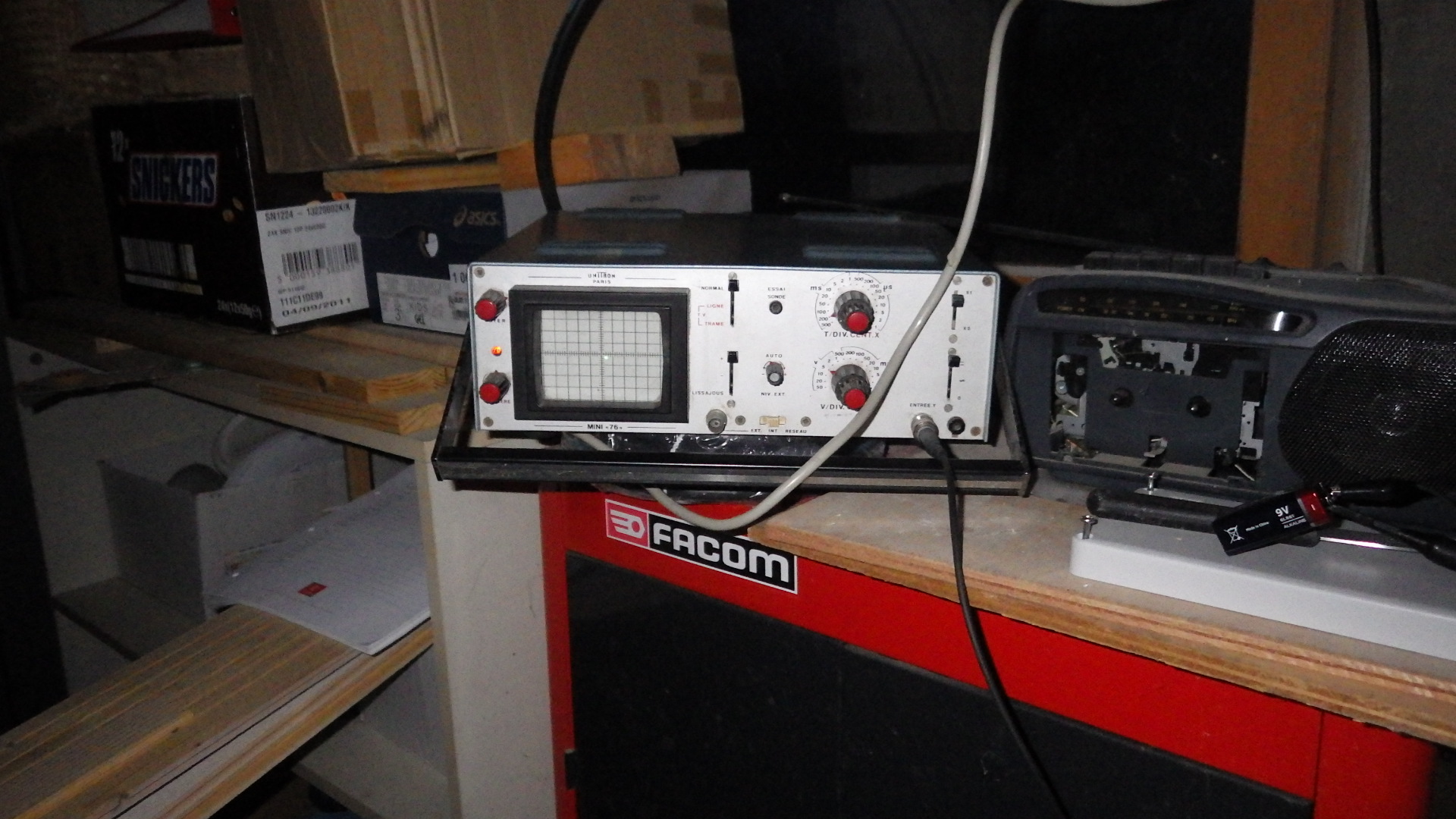

    Je vous joins une photo du branchement.




Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 17:11 sta

    Normalement sans brancher quoique ce soit, en position normal et avec une base de temps telle que réglée, il doit apparaître une ligne horizontale. Manpeuvrez le curseur lissajous plusieurs fois peut-être est-il hs.


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 17:14 sta

    Sur certains oscillos, la position lissajous est sur le rotacteur de base de temps. Il indique sans doute qu'il faut éviter cette position pour visualiser la ligne. Le votre est correctement positionné.


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 17:16 sta

    Avez vous un géné bf ?


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 17:19 sta

    il semble y avoir une position réseau. Il s'agit sans doute de la possibilité de donner une base de temps par la tension alternative secteur. Essayez cette position.


Sujet : Oscillo Unitron mini76 Nouveau De F1SPI  Le 11-12-2019 à 17:20 sta

    Re

    ne laissez pas le spot allumé en permanence sans balayage brûlure du tube garanti.
    les réglages ont l'air corrects, base de temps en rideau ????


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 17:22 sta

    j'ai manipulé plusieurs fois le curseur Lissajous ; rien de nouveau.

    Je n'ai pas de géné bf.


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 17:25 sta

    j'éteins bien mon oscillo après chaque manip ; merci tout de même pour le rappel !

    J'ai essayé la position ''réseau''. rien de neuf....


Sujet : Oscillo Unitron mini76 Nouveau De F1SPI  Le 11-12-2019 à 17:29 sta

    Re

    il n'est pas question d'éteindre entre chaque manip, mais de ne pas laisser le spot fixe.
    n'étant pas balayé, le spot fixe vous brûlera irrémédiablement l'écran.


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 17:37 sta

    Il faudrait le ramener au vendeur. Peut-être a-t-il conclu qu'il fonctionnait à la présence du spot ou alors il l'utilisait uniquement en mode lissajous.
    Deux possibiltés :
    - comme dit f1spi ''bdt en rideau''
    - et/ou l'ampli horizontal est hs, ce qui expliquerait que ça be balaye pas en position réseau.

    Avec un gèné bf connecté sur entrée X on pourrait en savoir plus.


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 17:41 sta

    Bon bon bon ....

    J'ai mis le curseur en position Lissajous, et j'ai obtenu une ligne horizontale.

    J'ai bougé plusieurs fois la curseur de la base de temps, et l'ai laissée en position réseau.

    J'ai rebranché ma pile, et tourné et retourné le changement de calibre de la tension.

    J'ai eu une ligne horizontale, sur 9V.

    Je me suis rendu compte que cet appareil est truffé de ''faux contacts''.

    Merci en tous les cas pour votre aide.

    Si maintenant quelqu'un a une idée pour rajeunir cet oscillo ....


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 17:49 sta

    La bdt interne est donc sans doute hs.
    Si ça fonctionne avec la bdt produite par le secteur vous pourrez visualiser des choses.
    La pile doit provoquer un décalage de la ligne horizontale vers le haut ou le vas selon le sens de branchement.


Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 11-12-2019 à 17:53 sta

    La pile a bien provoqué le décalage de la ligne horizontale comme je l'espérais depuis longtemps.

    Question subsidiaire : à quoi sert la position Lissajous ?


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 18:14 sta

    La position Lissajous permet d'utiliser l'entrée X pour contrôler le balayage horizontal. Ca desactive le rotacteur de base de temps.
    Par exemple, si sur X vous envoyez un signal sinusoïdal déphasé de pi/2 par rapport au signal envoyé sur Y vous verrez apparaître un cercle si les deux signaux sont de même fréquence et de même amplitude, une ellipse si les amplitudes sont différentes ou si les gains sur X et Y différents.


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 18:15 sta

    Si les fréquences diffèrent des boucles apparaissent.


Sujet : Oscillo Unitron mini76 Nouveau De jfcrois  Le 11-12-2019 à 18:34 sta

    Les courbes de Lissajous sont les images représentant la composition de deux fréquences, une dans le sens horizontal, l'autre en vertical.
    Dans un oscillo, on met ces deux fréquences l'une en X l'autre en Y, en les calibrant pour que les traces restent dans l'écran.
    Êtes vous sûr que cet oscillo n'a pas été bricolé ? Parce que en position Lissajous, l'entrée 'Ext' doit être raccordée à X (donc remplacer la base de temps), l'entrée Y étant toujours la déviation verticale. Si en position Lissajous vous avez un trait horizontal, sans rien brancher en Ext, ça veut dire qu'il y a une inversion quelque part !
    Il me semble qu'un sujet, sur ce site, porte sur cet oscillo, en rapport avec un problème de synchro du balayage. Peut-être est-ce ce problème ici ?


Sujet : Oscillo Unitron mini76 Nouveau De stockfish  Le 11-12-2019 à 18:38 sta

    Sauf si la position ''réseau'' alimente l'entrée X par le secteur. C'est sans doute le cas ici.


Sujet : Oscillo Unitron mini76 Nouveau De jfcrois  Le 11-12-2019 à 18:50 sta

    Il me semble que cette targette est destinée a choisir le mode de synchronisation. D'ailleurs, il faut que le potentio 'Niveau' soit sur auto.
    Au fait, dans le 'trou' marqué ''essai sonde'', en principe il y a un mini générateur 1 kHz calibré en amplitude. En branchant votre sonde là-dedans vous devriez avoir une trace verticale et, avec balayage, une suite de créneaux carrés. A essayer.


Sujet : Oscillo Unitron mini76 Nouveau De BRT95  Le 11-12-2019 à 21:13 sta

    Bonsoir,
    En position 0,5v/div.,si on touche le bout de la sonde avec le doigt (sans toucher la masse) on doit voir une sorte de sinusoïde due a l'induction du secteur sur le corps ,cela indiquera le fonctionnement de l'ampli V.Si l'amplitude est trop faible,passer sur 0,25 ou 0,1.''Réseau'' indique une synchronisation sur le secteur.


Sujet : Oscillo Unitron mini76 Nouveau De RETRO25  Le 12-12-2019 à 01:05 sta

    @ jean Hydro

    voici un petit tutoriel pas trop mal fait, pour vous aider à comprendre le fonctionnement de base d'un oscilloscope Ce ne sont bien sûr que les bases ( à approfondir ensuite pour ce qui concerne l'utilisation d' un oscilloscope numérique beaucoup plus complexe
    https://www.youtube.com/w…

    pour ce qui concerne les courbes de Lissajous? Voyez ici, cette petite vidéo viendra utilement illustrer ce que vous ont dit stockfish et jfcrois

    https://www.bing.com/vide…
    bonne continuation
    JB


Sujet : Oscillo Unitron mini76 Nouveau De RETRO25  Le 12-12-2019 à 01:54 sta

    Une autre vidéo (plus complète et de meilleure qualité) en anglais, expliquant comment obtenir ds courbes de Lissajous -
    https://www.youtube.com/w…
    bon visionnage
    JB


Sujet : Oscillo Unitron mini76 Nouveau De Adams  Le 12-12-2019 à 10:41 sta

    Bonjour
    A mon avis il faut commencer par nettoyer les conctacts des commutateurs (KF ou autre )
    oscillo éteint , les manouevrer plusieurs fois .

    Bnc du bas = Entrée X
    Ext :pour Lissajoux ou entrée d'un Wobulateur
    INT : Fontionnement normal , la base de temps synchonisée par le signal d'entrée V
    Reseau : Base de temps synchronisée par le secteur

    Commutateur du haut
    Normal : Synchro par le signal V
    TV : examen des tops ligne ou trame .

    Potentimètre Auto
    Choix du balayage , rrelaxé (auto) ou bien décleché .
    Quand le commutateur du bas est sur EXT ,réglage du gain ampli X

    En haut à droite :base de temps en X 1 ou X 5.





Sujet : Oscillo Unitron mini76 Nouveau De Jan Hydro  Le 12-12-2019 à 18:08 sta

    Bonsoir à tous.

    Un grand merci à tous les intervenants, leur patience, leurs conseils.

    Je vais pouvoir remettre au jour de vieilles connaissances ....
