Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 15-12-2019 à 13:50 sta

    Bonjour à tous,

    En ce dimanche pluvieux, madame n'ayant pas envie de sortir, je reprends la bricole ...

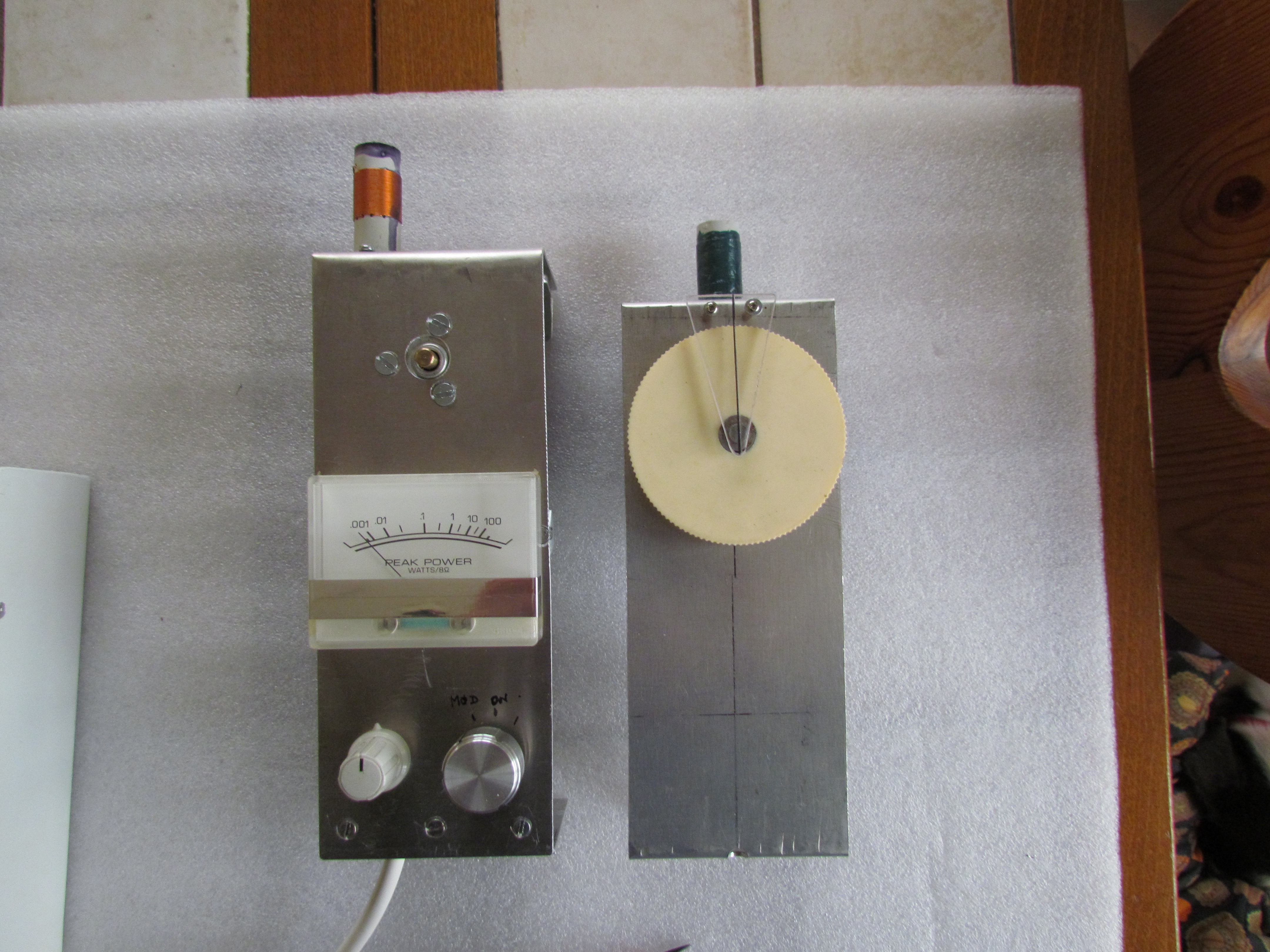

    comme promis dans un précédent post, je joins qq clichés des ébauches de GDO que j'ai réalisés il y a quelques semaines, le dernier à base de NUVISOTOR 6 CW4 après beaucoup d' essais infructueux en tôlerie , ne disposant pas de plieuse à tôle .

    - J' ai testé l'engin sur table, il fonctionne mais j'ai encore qq réglages à faire au niveau de la tension anodique du 6 CW4 . J' y vais tout doux car le nuvistor ne supporte pas plus de 110 volts sur l'anode d'après les datasheet constructeur.

    reste à confectionner les autres bobines et à étalonner le cadran en fonction de la capacité de mon CV double cage 2 x 130 pF acquis de haute lutte sur la baie !

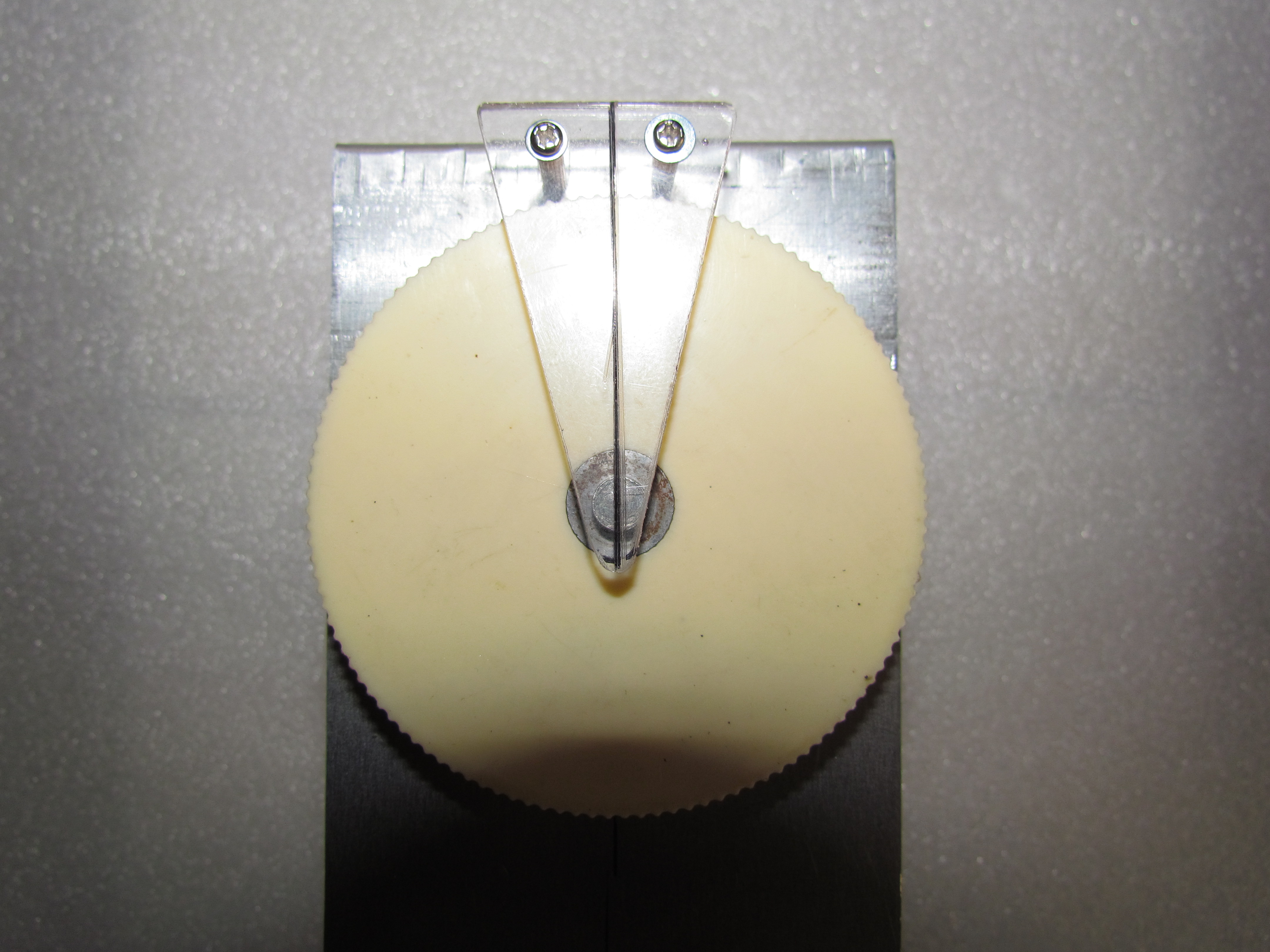

    Dans cette optique, je suis à la recherche d' une molette de réglage pour le CV axe 6 mm analogue à celle figurant sur les clichés ci-joints ( peu importe la couleur).

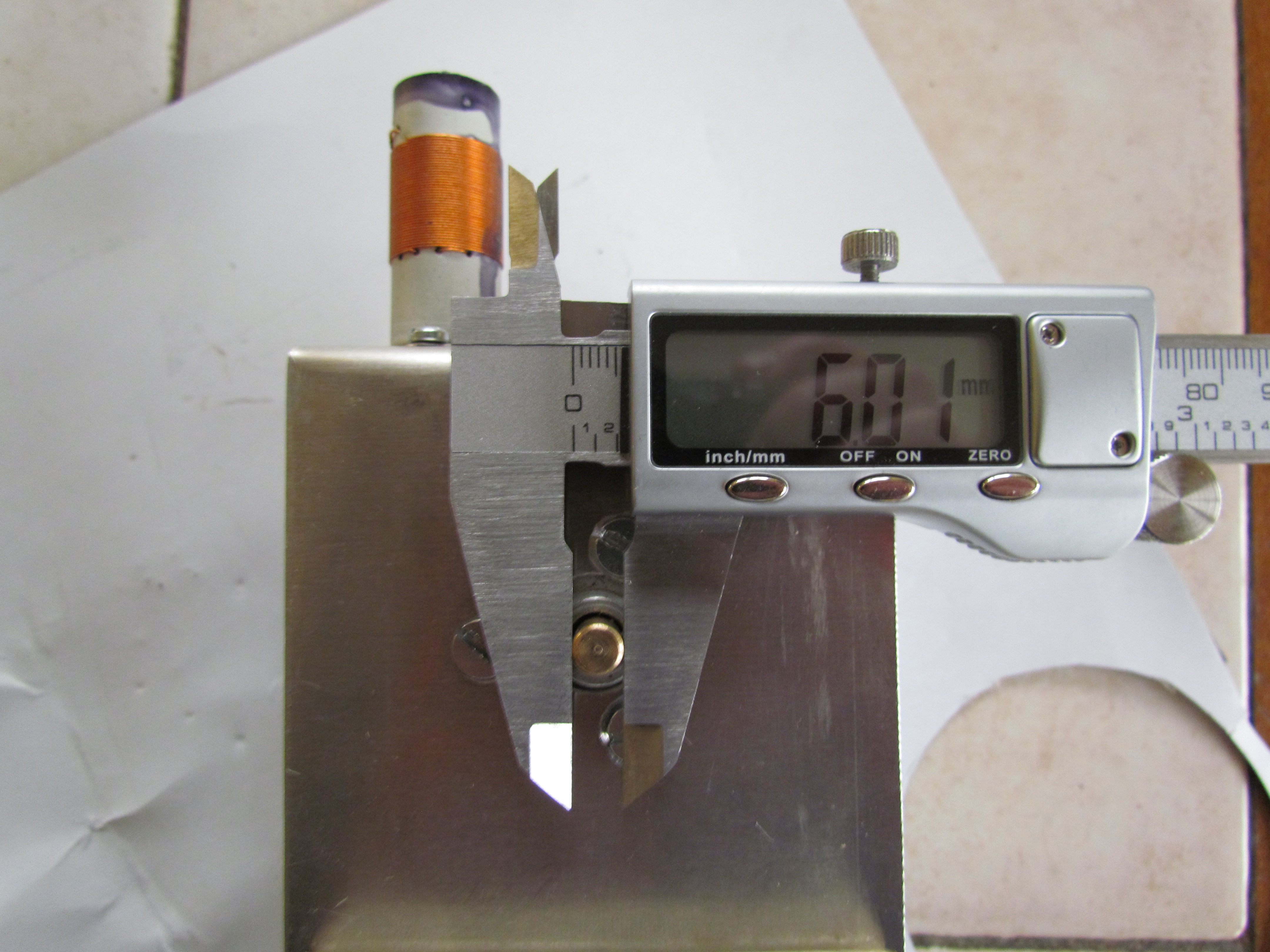

    en dépit de mes nombreuses recherches sur eBay, je n'ai pas réussi à en trouver une qui convienne à cet usage à savoir DIAMETRE 70 mm env. épaisseur 9 à 5 mm avec axe laiton femelle diamètre 6 mm. (voir clichés) .

    si quelqu'un parmi vous dispose de ce genre de molette sur une vieille épave HS , je suis preneur, faites-moi signe , merci par avance .
    bonne journée à tous
    JB




Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 15-12-2019 à 14:07 sta

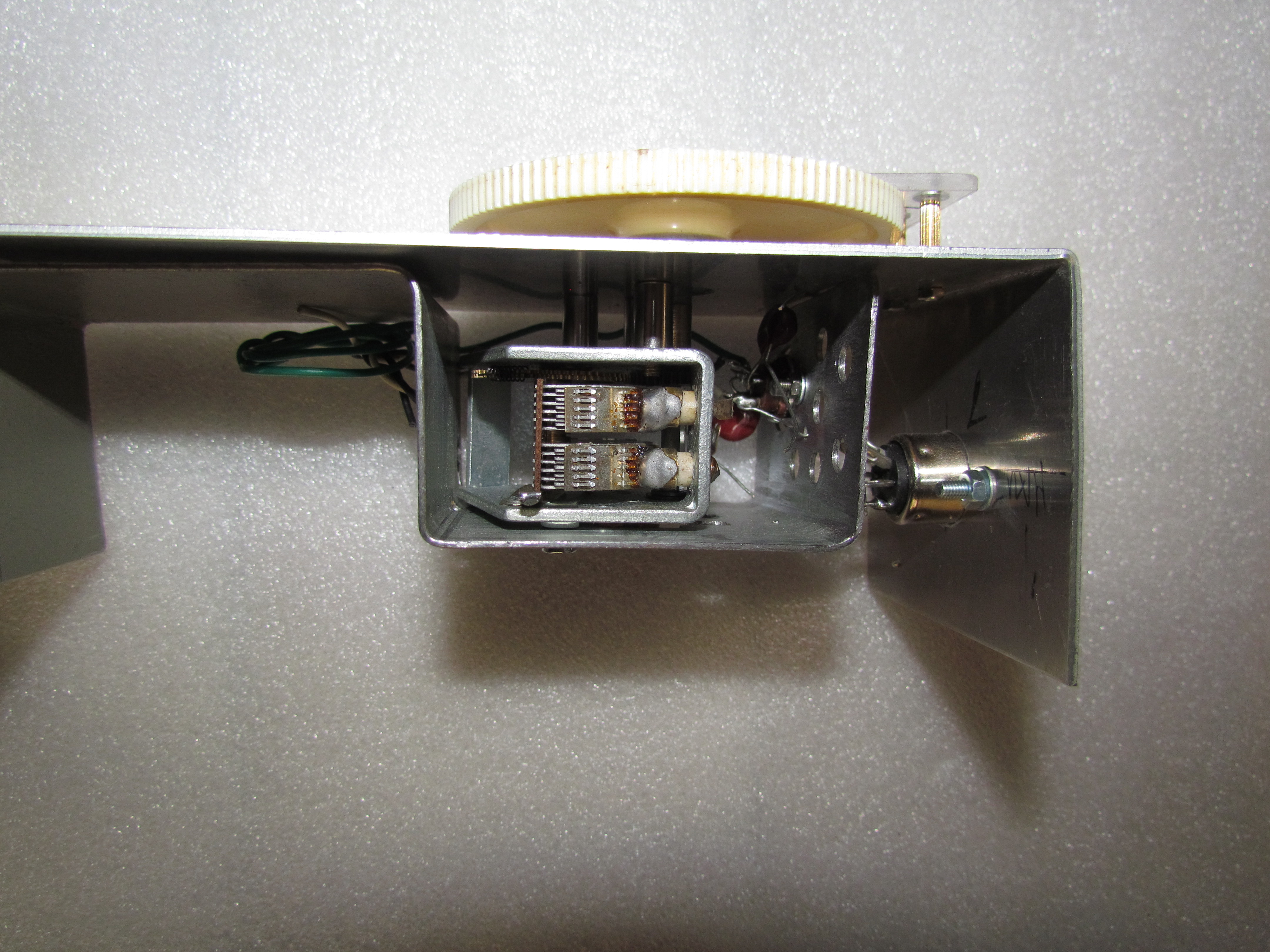

    essai d'implantation avec un meilleur CV pourvu d'un réducteur avec axe 6 mm et boîtier moins encombrant .

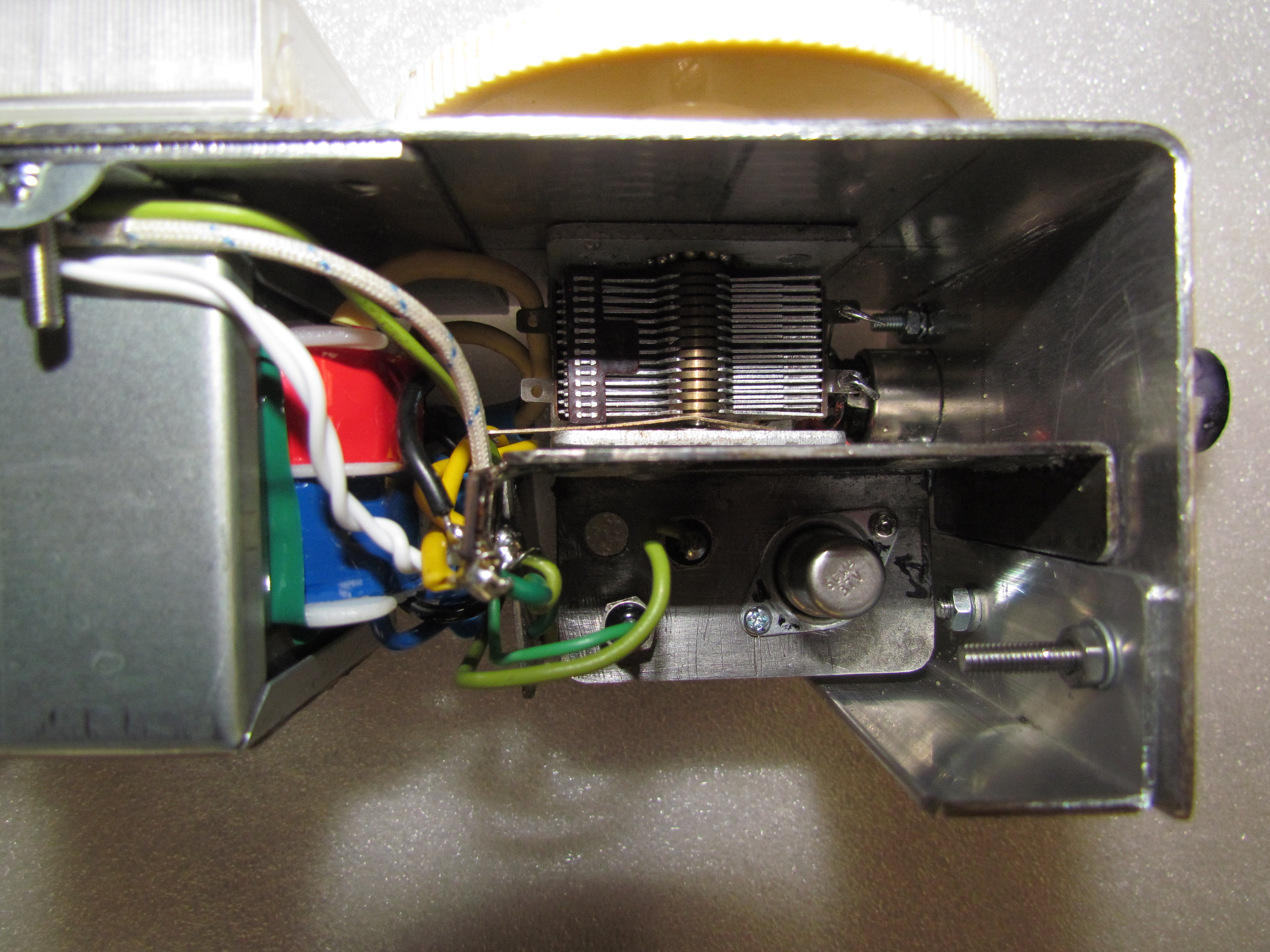

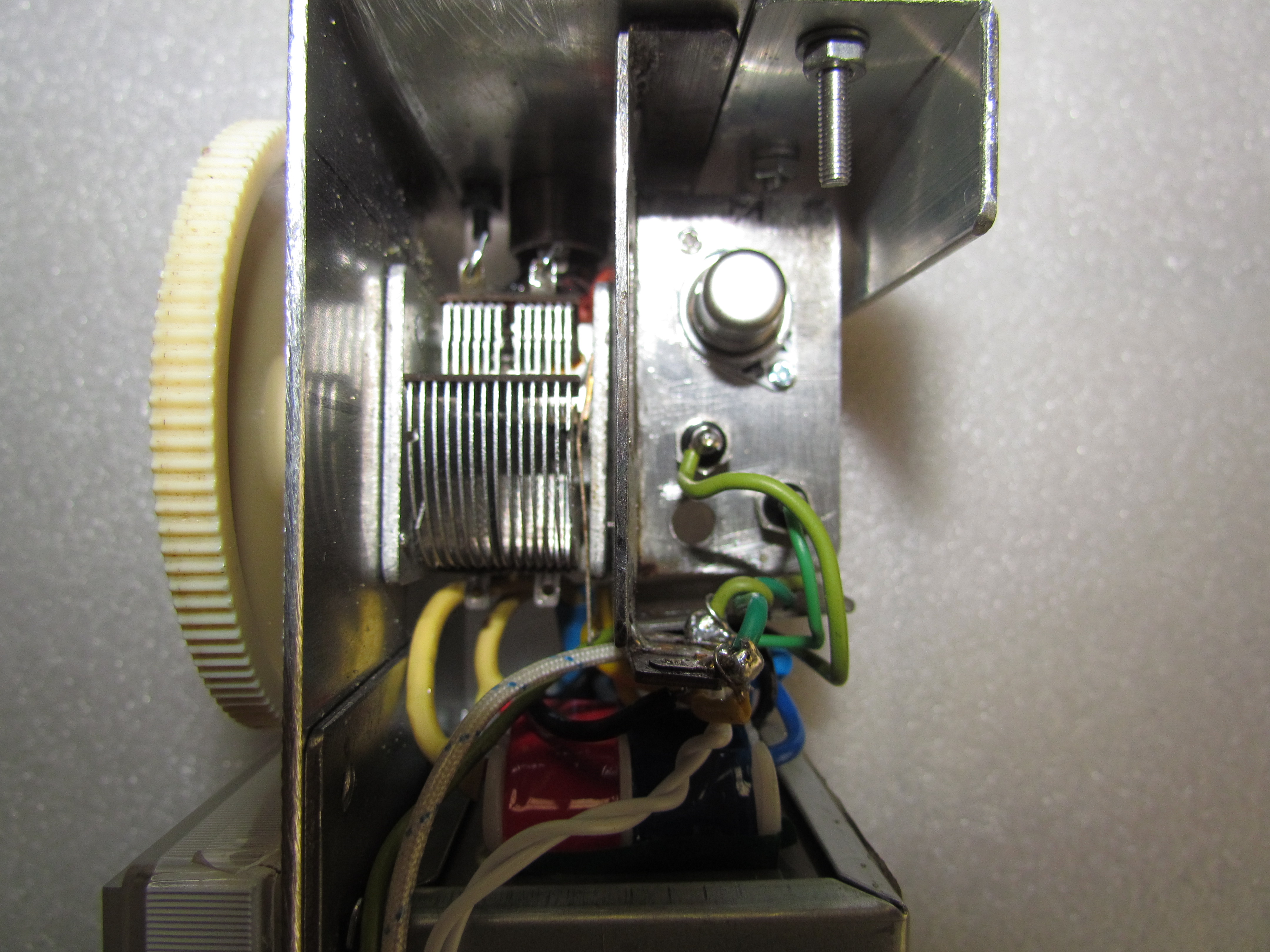

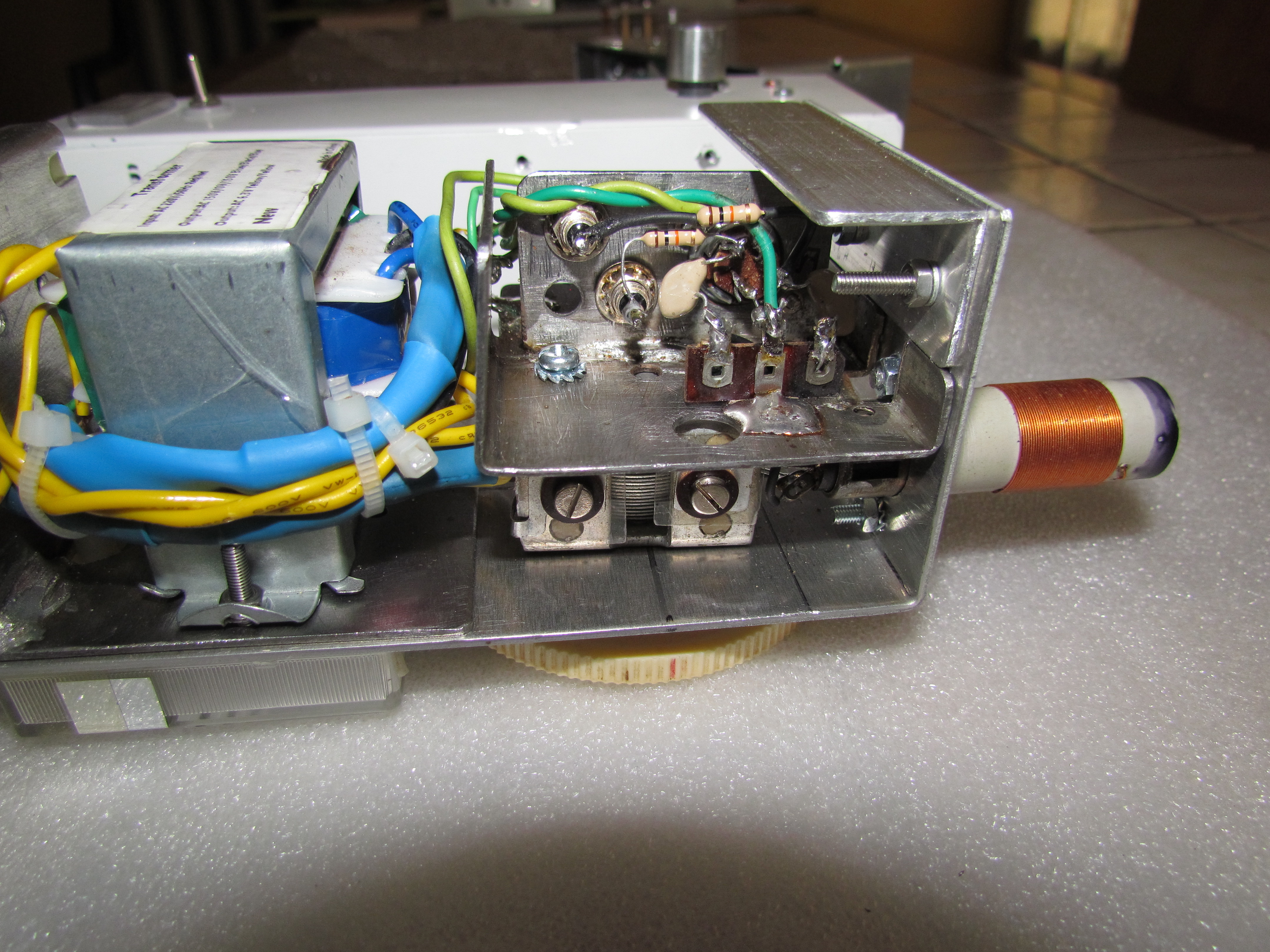

    l'électronique implantée dans l'ancien boîtier sur les trois autres clichés




Sujet : molette de règlage pour CV Nouveau De f6cer  Le 16-12-2019 à 09:32 sta

    Bonjour
    Les blindages sont très bien mais j’ai peur qu’ils ne fassent plus de mal que de bien , et dans ce genre d’appareil ils ne servent absolument a rien a part isoler (un peu) l’oscillateur de l’alimentation
    Le cablage d’un grid-dip est particulier si l’on veut un fonctionnement correct sinon le courant grille va varier constemment et il y aura quantité de faux dips
    Il faut câbler l’oscillateur sur le CV inspirez vous des grid dip Heathkit dont on trouve les notices sur le net , comme le GD1 ainsi que sur le F8YG ici :
    http://www.tsf-radio.org/…
    N’oubliez pas aussi de démonter les trimmers mica du CV ils ne servent a rien hormis de faire une capa parasite supplémentaire
    Un dernier détail , dans pratiquement tous les grid dip de bonne réputation la cathode du tube ne va pas directement a la masse , on insère une résistance de quelques ohms pour calmer les velléités de relaxation de l’oscillateur dans certaines positions du CV


Sujet : molette de règlage pour CV Nouveau De f6cer  Le 16-12-2019 à 10:02 sta

    Quelques exemples de grid dip dont on trouve les schemas et les photos sur le net
    AN/PRM10
    MILLEN
    F8YG
    BOOTON 59
    FERISOL HR102


Sujet : molette de règlage pour CV Nouveau De F6FLC  Le 16-12-2019 à 12:16 sta

    Boonton


Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 16-12-2019 à 12:55 sta

    @ F6CER
    merci pour ces précisions qui me seront sans aucun doute très utiles.
    comme indiqué, le projet est loin d'être finalisé, je ne l'ai fait fonctionner que sur table et j'attends d'avoir tous les éléments pour l'étalonner correctement.

    concernant les trimmers; vous avez l'oeil , j' y avais pensé mais , je ne les avais encore pas retirés , je vais le faire .

    En ce qui concerne la résistance de cathode, je me suis simplement inspiré au plus près du schéma de principe du GDO de la marque leader d'origine japonaise, je voulais, dans un premier temps, éviter de trop modifier l'appareil .
    le schéma est ici : emprunté sur le site '' radiomuséum ''
    https://www.radiomuseum.o…

    je vais faire qq essais et si je constate un dysfonctionnement de l'oscillateur, je ne manquerai pas la méthode que vous suggérez .

    je ne connaissais pas cette marque japonaise auparavant, mais l'appareil étant commercialisé comme cela, j' ai pensé que son fonctionnement avait été dûment vérifié par les ingénieurs concepteurs de la marque.
    j'ai trouvé aussi en recherchant sur le net, quelques clichés de l'appareil ( intérieur et extérieur) ils sont ici :
    http://ham.to/?p=217

    effectivement, en observant les clichés de l'intérieur du GDO , on voit bien que le nuvistor est fixé directement sur le CV sans aucun blindage .

    je vais faire qq essais avec différentes bobines qu' il va me falloir recalculer car la capacité totale et résiduelle de mon cv n'est pas tout à fait identique à celle du CV d'origine ( vu sur un autre site mais malheureusement en japonais ) et je vous rendrai compte des résultats de mes investigations-

    si je constate l'existence de faux dips, je suivrai vos précieux conseils en modifiant complètement l'implantation des éléments dans le boîtier … comme dit le dicton faire et défaire .. c'est en forgeant que l'on devient forgeron
    quelques heures de tôlerie en perspective ! ....
    bonne journée
    JB







Sujet : molette de règlage pour CV Nouveau De Bernard_39  Le 16-12-2019 à 18:18 sta

    Bonjour à tous,

    @ ''RETRO25''

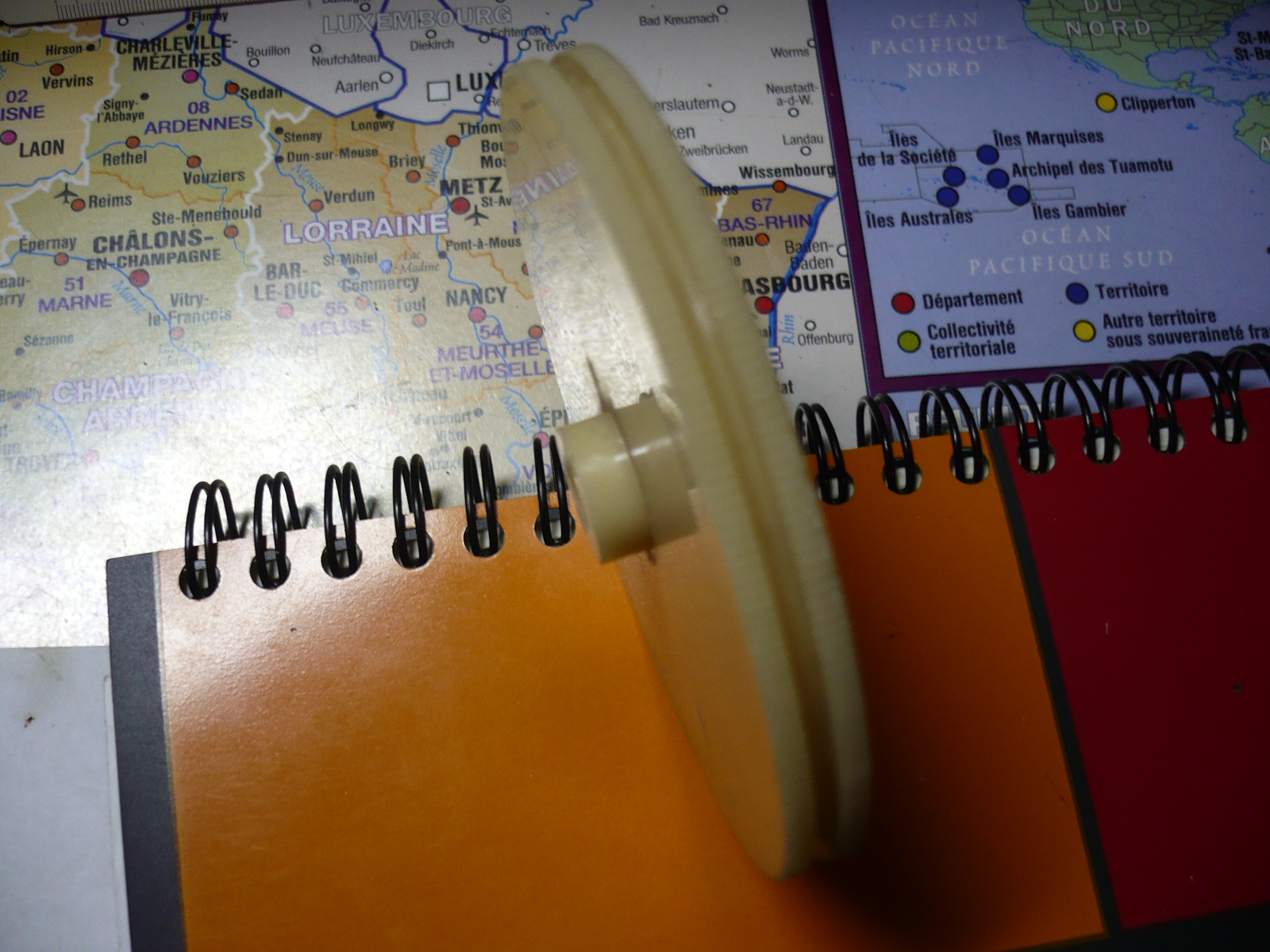

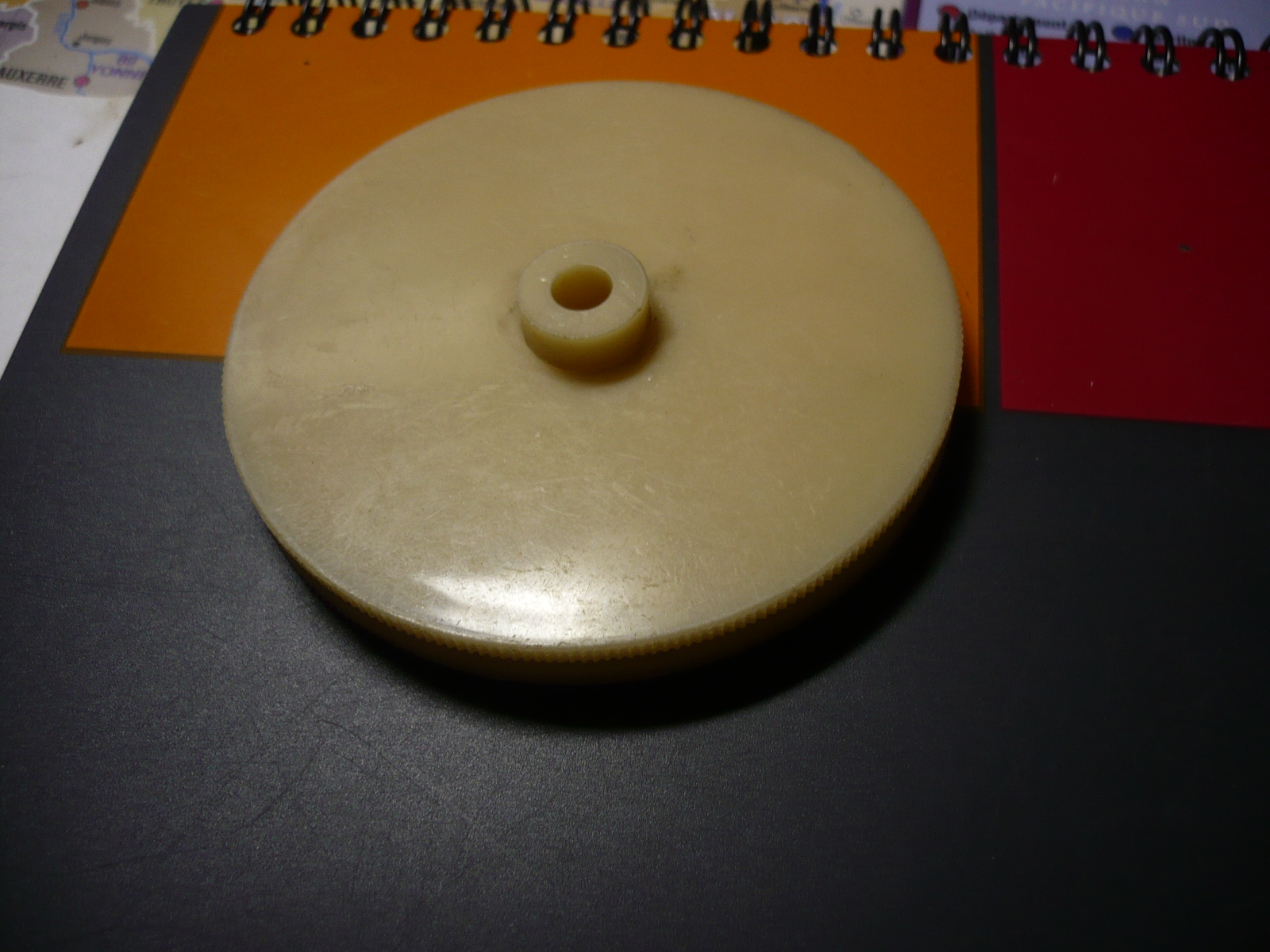

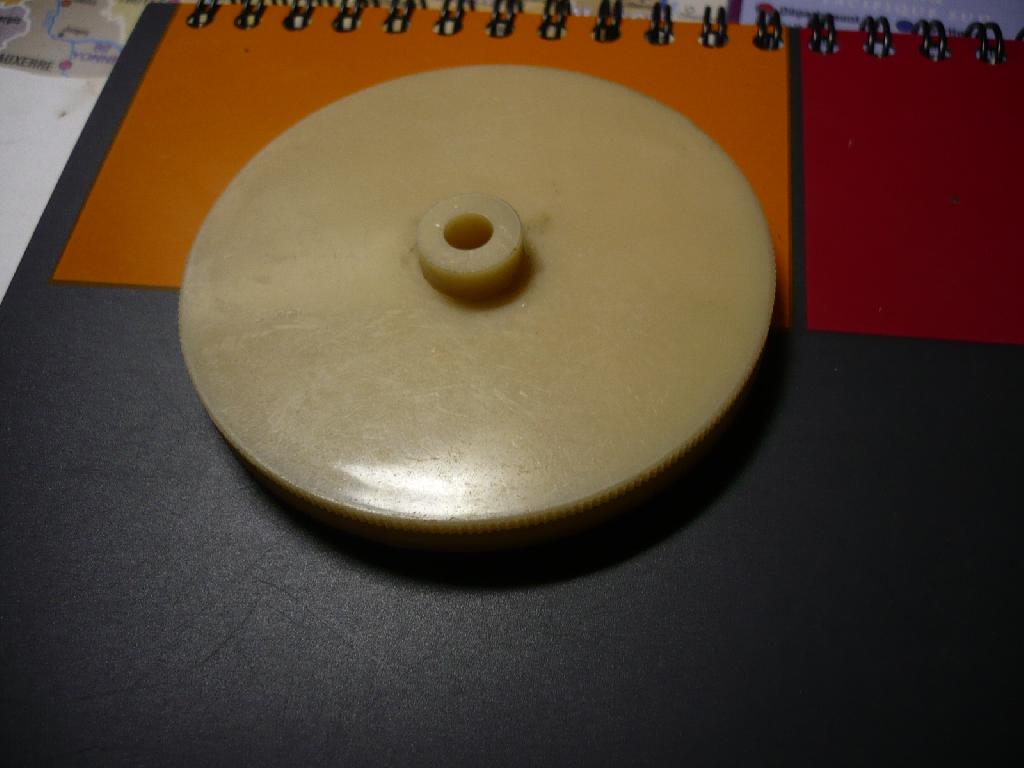

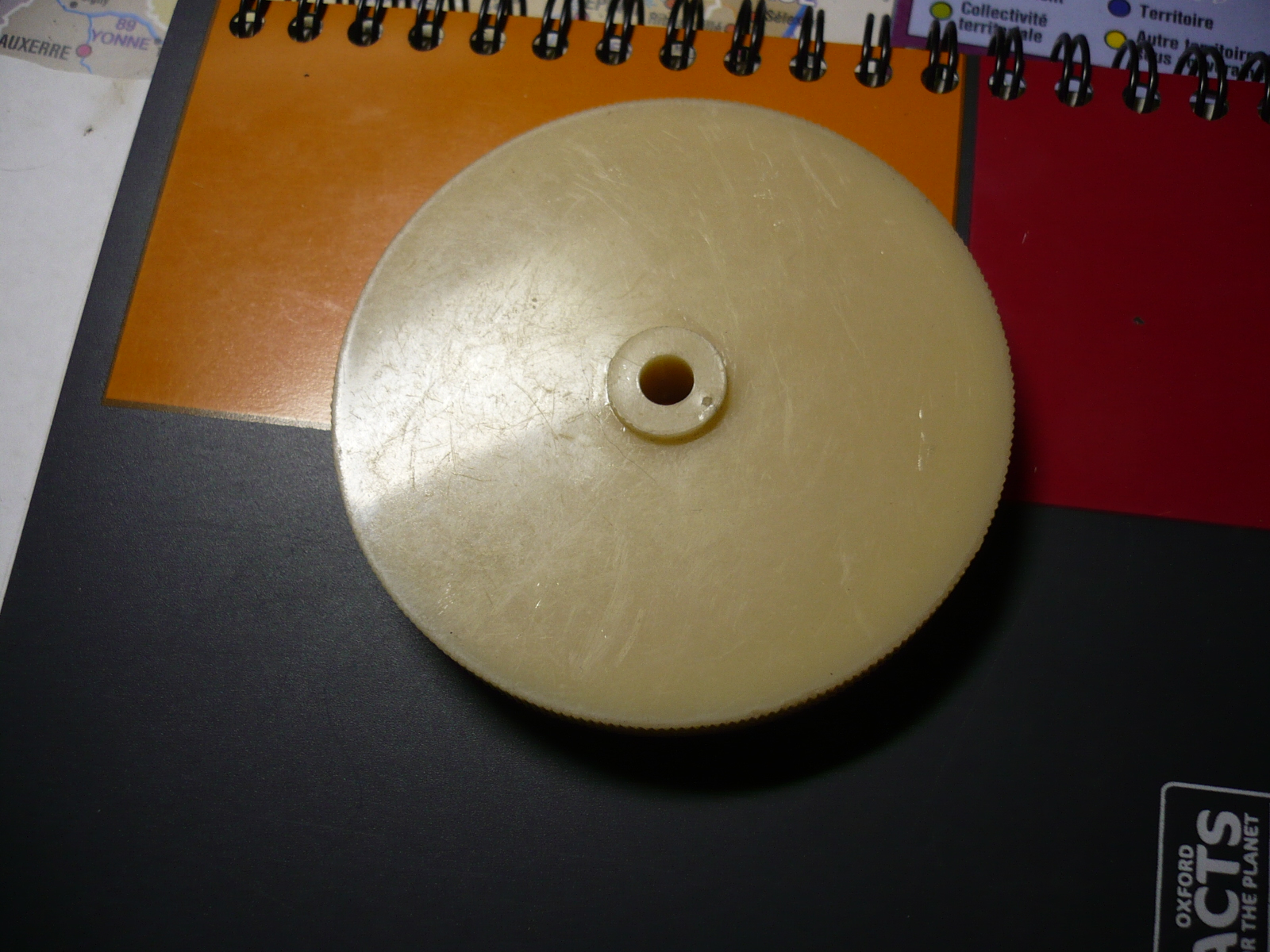

    J'ai ce genre de molette, dont voici les dimensions:

    Diamètre extérieur 75 mm

    Epaisseur sur bossages 12.60 mm

    Epaisseur de la molette 6.80 mm

    Il est toujours possible de la modifier, en lui apportant une bague laiton, ou en effectuant un taraudage de M4 , on peut aussi diminuer son épaisseur.

    Bonne soirée à tous.

    Bernard_39





Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 16-12-2019 à 22:05 sta

    @ Bernard39
    Bonsoir et merci pour votre réponse et pour vos clichés.
    Depuis la création de ce post, j'ai trouvé et commandé hier au soir, un vieux poste OCEANIC à transistor des années 60 qui est doté très exactement du genre de molette que je recherche avec la bague en laiton pour axe de 6 mm taraudée avec sa vis de serrrage. Je suis en attente de la livraison , je crois qu'elle est strictement identique à celle que je possède déjà installée sur un autre grid-dip à savoir 70 mm de diam. et 6 mm d'épaisseur avec champ cranté pour un meilleur grip. Je vais donc pouvoir me débrouiller avec ça.

    je vous remercie tout de même pour votre offre et vous souhaite une très bonne soirée et d' excellentes fêtes de fin d'année.

    Comme vous êtes, je crois, à la tête d'un radio-club de jeunes bricoleurs et que vous avez , il me semble une imprimante 3 D, je peux vous envoyer des photographies HD de cette molette avec ses côtes précises de cette aux fins de reproduction ( cela pourrait servir aux plus jeunes qui veulent s'essayer à la radio et qui sait à d'autres membres du forum qui seraient intéressés. )
    Le grid dip est un appareil simple à réaliser et parfaitement indiqué pour illustrer les formules de THOMSON et de NAGAOKA auprès des jeunes intéressés par la radio.

    merci encore à vous
    amicalement
    JB



Sujet : molette de règlage pour CV Nouveau De Bernard_39  Le 17-12-2019 à 09:49 sta

    Bonjour à tous,

    Avec plaisr ''JB'' , je ferai le fichier pour 3D afin d'en faire profiter d'autres membres ...

    Par contre si tu veux m'envoyer le schéma de ton Grid Dip je le ferai faire aux adhérents du Club Radio.

    Tu trouveras facilement mon adresse mail, par avance merci.

    Bonne journée à tous

    Bernard_39


Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 17-12-2019 à 13:21 sta

    @ bernard39

    Pour ce qui est du schéma, pas de problème, je vais te le faire parvenir à ton adresse mail perso.
    L' une de mes fille étant graphiste, je lui ai demandé de me reproduite la sérigraphie de la molette chacun pourra, s'il le désire, imprimer sur des étiquettes autocollantes imprimables, vendues dans les magasins spécialisés.
    je la joins en Pdf au présent post.

    Je t'enverrai les photos face-profil avec les cotes de la molette dès que j'aurais reçu le colis que j'attends.
    Il est vrai qu' au radio-club, vous disposez je suppose d'une plieuse à tôle ce qui devrait vous faciliter grandement la tâche pour les petits coffrets métalliques ... Quant à moi, c'est scie à métaux, limes, étau et marteau !

    P.S
    as-tu des nouvelles de Radiolo ? je ne vois plus aucune intervention de sa part sur le forum depuis que je l'ai rencontré à St AUBIN cet été …

    Bonne journée à toi ainsi qu'à tous les membres du radio club .
    bien amicalement
    Jean-Bernard


    bien amicalement
    Jean-Bernard


Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 17-12-2019 à 15:48 sta

    @ Bernard39
    je t'ai envoyé les documents que tu m'as demandés sur ton mail privé xxxxxx@neuf.fr
    confirme-moi que tu as tout bien reçu y compris la sérigraphie de la molette .
    bonne journée .
    à bientôt sur le forum !

    JB


Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 17-12-2019 à 16:13 sta

    @ Bernard39
    Une dernière précision :
    Au cas où tu n'aurais pas reçu le document sur ton mail privé, tu peux accéder au schéma sur ce site japonais . ' on ne comprend rien au texte mais le schéma est universel !

    http://radiokobo.web.fc2.…


Sujet : molette de règlage pour CV Nouveau De XYZ du 56  Le 18-12-2019 à 12:35 sta

    Bien, si le schéma est universel, il n'en reste que les bobines ne sont pas répertoriées et que, donc, on ne peut rien en faire.


Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 18-12-2019 à 20:37 sta

    @ XYZ DU 56
    Comment ça , on ne peut rien en faire ?
    Les bobines ça se calcule en fonction de la valeur maxi du CV et de sa capacité résiduelle .
    THOMSON ET NAGAOKA sont là pour ça ...
    L EN h = 25330/ ( c ( en pF) * F^2 (en MHz)

    https://f5zv.pagesperso-o…
    https://f5zv.pagesperso-o…
    et aussi par ex ici :
    http://www.cfp-radio.com/…

    après, avec un bon récepteur de trafic bien étalonné ou un fréquencemètre, ( ou un autre GDO ) il n'est pas très difficile d'inscrire les fréquences correspondantes sur le design de la molette .

    tous les radioamateurs savent faire ça ! et puis c'est aussi un peu l'intérêt de la chose ..
    et quoi qu'il en soit, on ne travaille pas à 1 Khz près, cela reste de l'approximatif , le but étant de '' tailler les bobines. '' ou de vérifier ses aériens .
    en tout cas, le mien fonctionne nickel, sur la première bobine, 2 MHz - 5 MHz aucun faux dip, c , après, cela va peut-être se compliquer en montant en fréquence ?

    pour info :

    j'ai réussi à récupérer la notice utilisateur du LDM 810

    dimensions du coffret 170 x 70 x 50 mm
    poids 0.8 Kg

    gamme de fréquences couvertes : 2 à 250 Mhz en 6 bandes

    bobine A : 2 à 5 MHz
    bobine B : 4.8 à 11 MHz
    bobine C : 10.8 à 25 MHz
    bobine D : 22 à 50 MHz
    bobine E : 48 à 116 MHz
    bobine F : 108 à 250 MHz

    modulation interne par oscillateur à relaxation (à base de mini tube néon) - env 1000 Hz avec les valeurs indiquées
    power supply secondaire environ 100 v + 6.3 v Chauffage filament.




Sujet : molette de règlage pour CV Nouveau De RETRO25  Le 19-12-2019 à 11:18 sta

    Bjr à tous
    ci-jointe, la notice utilisateur du LDM 810 .
    Bonne journée à tous
    JB
