| Sujet : Percer des trous dans de la tôle fine Nouveau | De georgesgiralt Le 30-12-2019 à 10:17 sta |
|
Bonjour,
J'ai un ampli Yamaha de faible taille (2x50W dans un tout petit boîtier) dont le transformateur chauffe car il est entièrement capoté sans ventilation (capot inférieur et supérieur en tôle d'acier entière, circuits imprimés verticaux sur 4 cotés).
Or cet ampli semble souffrir d'un défaut récurrent qui est la fonte du fusible interne au bobinages.
Comme je voudrais éviter cet accident fatal, je pense faire des petits trous dans la tôle inférieure et dans le capot au droit du transfo pour que la convection le refroidisse quelque peu.
Ceci dit, comment faire des trous de faible diamètre proprement dans de la tôle fine ?
Merci pour vos tuyaux, et pour votre aide !
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De michel87 Le 30-12-2019 à 10:23 sta |
|
Bonjour,
Quelle est l'épaisseur de la tôle?
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De jackoe Le 30-12-2019 à 10:27 sta |
|
Bonjour.
Tracez, pointez, percez avec un foret affuté puis ébavurez...
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De ON5WF Le 30-12-2019 à 13:13 sta |
|
Placer la tôle sur une plaque de bois assez épaisse et ensuite, comme dit plus haut ''Tracez, pointez, percez avec un foret affuté puis ébavurez''
ON5WF
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De michel87 Le 30-12-2019 à 13:15 sta |
|
Bonjour,
J'ai une chûte de tôle perforée avec des trous de 4,9mm au pas de 7,5mm.
Si ces caractéristiques conviennent, elle peut servir de gabarit, ce qui évite le traçage et le pointage
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De RETRO25 Le 30-12-2019 à 13:24 sta |
|
bonjour,
personnellement, j' installe toujours ma tôle fine à percer sur une planche de bois bien plane et correctement rabotée ( genre grosse lame de parquet ) en fixant le tout solidement à l'aide de serre-joints et en ayant pris soin de marquer préalablement les emplacements de perçage à l'aide d'un petit pointeau. ( attention lors du pointage, ne pas frapper trop fort sur le pointeau (risques de déformation de la tôle par enfoncement) ...
Ce procédé évite la déformation de la tôle lors de l'opération de perçage.
Deuxième petit conseil, si les trous doivent être assez gros, procéder étape par étape en commençant par un petit forêt (2 ou 2.5 mm) puis, augmenter progressivement jusqu'à l'obtention du diamètre requis. ( cela permet de conserver l'alignement correct des trous par rapport au pointage )
ensuite, retourner la tôle et ébavurer correctement les orifices ainsi réalisés.
bonne journée et bonne année 2020 à tous.
J.B
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De Schoser Le 30-12-2019 à 13:56 cms |
|  |
Bonjour,
à Georges :
Avant de percer des Trous ... et
Plutôt de que parler de défaut récurrent, Mesurer la température sur le Transformateur, vérifier la position du sélecteur de tension secteur et la consommation totale de cet Ampli ?… surtout posez-vous la question :
Ce fameux fusible thermique s’il existe est calibré à quelle température ?
- Yamaha (constructeur sérieux), s’ils avaient eu le moindre souci thermique sur cet Appareil, ils auraient fait le nécessaire avant sa commercialisation !
Bonne suite…
Amicalement,
| |
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De BRT95 Le 30-12-2019 à 17:00 sta |
|
Bonjour,
Pour percer un trou dans de la tôle fine :faire un avant trou de petit diamètre ,puis pour le gros intercaler un bout de chiffon plié en 4 entre la tôle et le foret,percer a travers le chiffon.
Slt.
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De F1SPI Le 30-12-2019 à 17:52 sta |
|
Bonsoir
le plus simple pour avoir un travail parfait :
percez avec un petit foret 2.5 m/m maxi et agrandissez avec une fraise à chanfreiner du diamètre voulu.
je vous donnai une ref de fraise, bien sur sur une plaque de bois bien plate et rigide.
Avec un foret vos trous ne seront jamais ronds et vous risquez d'accrocher avec ce qui
sera un catastrophe.
Le mieux est un trépan.
vous pouvez me faire confiance.
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De F6FLC Le 30-12-2019 à 18:25 sta |
|
Bonjour,
percer directement à travers les bobinages
ça ne chauffera plus du tout
avant de faire des trous, méditez sur le conseil de Schoser
Michel...
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De jackoe Le 30-12-2019 à 20:15 sta |
|
Pour percer des trous ronds assez gros, on peut utiliser un petit bout de chiffon...
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De michel87 Le 30-12-2019 à 20:47 sta |
|
Bonsoir,
A propos de perçage, j'ai le souvenir d'un prof de méca qui prenait un malin plaisir à nous reprendre lorsqu'on disait '' percer un trou''.
On dit ''percer'' ou '' faire un trou ''.
On ne peut pas percer un trou car un trou est déja percé.
On ne lésinait pas avec la langue française, de ce temps
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De ON5WF Le 30-12-2019 à 20:57 sta |
|
Je fais des trous, des petits trous, encore des petits trous
Des petits trous, des petits trous, toujours des petits trous
Des trous de seconde classe
Des trous de première classe
 https://www.youtube.com/w…
ON5WF
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De georgesgiralt Le 30-12-2019 à 23:50 sta |
|
Bonsoir,
J'ai médité sur vos conseils. Mesuré la conso et lu le manuel dont je dispose.
L'ampli consomme for peu si le volume est faible (ce qui est le cas car il excite des baffles à assez haut rendement et la pièce est petite. En tous cas, les VU mètres ne bougent pas du zéro.
Mais dans la doc il est dit qu'il est calculé pour 3,5 W ??? Alors qu'il est censé en sortir 50 par canal et un fifrelin moins de 100 W si ponté.
Dans le manuel de maintenance (qui n'est pas pour mon modèle exact mais le suivant, A100a) il n'est nulle part fait mention de valeurs de consommation, ni de valeur du fusible du transformateur. Ni de réglages.
Aussi, j'ai vérifié les tensions à vide présentes en sortie. 0.7 mV d'un coté et 17 mV de l'autre.
Il y a un micro potentiomètre de réglage auprès des transistors de puissance pour chaque canal. Je suspecte qu'il est là pour ajuster la tension de repos en sortie...
Quand au transformateur d'alimentation, il est à 57 °C en surface après une heure d'alimentation, même sans travail (j'écoutais au casque depuis le préampli) je me dis qu'à cœur il doit être bien plus chaud.
En tous cas, je me dis que si je lui fait sortir pas loin des 50 W prévus, l'alim doit chauffer son content.... Et le fusible passer ad patres.
D'où l'idée de ventiler la chose. Au moins s'il fume, la fumée l'aura plus facile pour sortir.
Bref, je ne pense pas que Mr Yamaha se soit épuisé sur ce modèle ...
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De georgesgiralt Le 30-12-2019 à 23:53 sta |
|
J'ai oublié de vous dire que le commutateur secteur est sur la position 240 V.
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De jackoe Le 31-12-2019 à 04:46 sta |
|
Au fait, quelle est la référence de cet ampli tout petit ???
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De Dede2000 Le 31-12-2019 à 10:32 sta |
|
Bonjour
Attention :
le réglage (potentiomètre) situer près des transistors finaux règle le courant de repos pas l'offset de sortie!
Le réglage d'offset lui doit se situe près de l'ampli différentiel d’entrée du module de puissance!
De toute façon les valeurs que vous mesuré respectivement 0.7mV et 17mV sont des valeurs tout a fait correctes! (on peut aller en général a - de 200mV)
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De F1SPI Le 31-12-2019 à 10:48 sta |
|
Bonjour
vous pouvez aussi percer des trous au diamètre 7,62 m/m, trous parfaitement ronds, avec
un outil spécial, facile à trouver, l'AK47.
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De georgesgiralt Le 31-12-2019 à 11:42 sta |
|
Réponses en vrac,
L'ampli est un Yamaha A100 qui est ''bridgeable'' de 2x50W. Il existe une version simplifiée le A100a (non pontable et avec des circuits intégrés différents) plus récent.
Je voudrai faire des trous plus petits que 7.65 et mieux alignés que ce que permet l'AK47. J'ai personnellement un faible pour le FAMAS qui fait des trous plus petits mais aussi mal alignés.
Les deux potentiomètres près des transistors de puissance sont les seuls présents sur mon ampli.
Du coup, question : comment règle t'on le courant de repos ? et à quelle valeur ?
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De F6FLC Le 31-12-2019 à 12:16 sta |
|
Bonjour,
''comment règle t'on le courant de repos ? et à quelle valeur ?
en mesurant la tension aux bornes des résistances d'émetteur des finaux
valeur, celle indiquée sur la doc technique
Michel...
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De F6FLC Le 31-12-2019 à 12:27 sta |
|
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De RETRO25 Le 31-12-2019 à 13:28 sta |
|
@ Michel87
bonjour,
'' oui, vous avez raison ! ' percer un trou est un pléonasme … il vaut mieux utiliser le verbe ''forer''
@ georges giralt
certes, entre 3.5 Watts par canal et 50 watts il y a une légère différence !
reste à savoir si la puissance indiquée sur la notice relève de watts RMS, crête ou crête-crête , ça change tout ! et puis , il faut aussi tenir compte de l'impédance des enceintes (4-8 voire 16 ohms ?)
Si l'ampli est prévu pour être chargé avec des enceintes de 8 ohms et que vous branchez des 4 ohms, cela engendre forcément une surconsommation conséquente au niveau de l'alim qui peut engendrer, à terme, la ''fonte'' du fusible interne.
même chose au niveau de la classe d'amplification, en général, ce type de petit ampli fonctionne en classe AB . il fonctionne en classe A jusqu'à une certaine puissance puis, passe en classe B au delà, d'où consommation moindre.
Ne pas oublier qu'en classe A, la majeure partie de l' énérgie sollicitée sur l'alimentation part en chaleur dans les dissipateurs ...
mais, dans votre cas, , mieux vaut avoir des enceintes à haut rendement et un ampli faiblard que des enceintes poussives avec 50 ou 100 watts pour les exciter .
bonne journée et bonne année 2020 à tous
JB
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De RETRO25 Le 31-12-2019 à 13:46 sta |
|
@ F1SP1
oui, bien sûr, on peut toujours utiliser une fraise à métaux du genre de celle-ci :
ttps://www.cdiscount.com/bricolage/outillage/set-de-3-foret-fraise-meche-etage-hss-inox-metal/f-166010120-auc6110771943483.html#mpos=0|mp
mais .. plus question dans ce cas de placer une planche de bois pour plaquer la tôle contre et donc avec les tôles très fines, bien veiller à la vitesse de rotation de la fraise, si trop faible, risques de blocage entraînant une torsion de la tôle , surtout avec l'aluminium !
cordialement
JB
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De RETRO25 Le 31-12-2019 à 13:50 sta |
|
pardon le lien est mal passé
Pour ceux qui seraient intéressés
le voici pour les forêts-fraise par ex chez CDISCOUNT …
www.cdiscount.com/bricolage/outillage/set-de-3-foret-fraise-meche-etage-hss-inox-metal/f-166010120-auc6110771943483.html#mpos=0|mp
bonne fin d'année 2019
JB
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De georgesgiralt Le 31-12-2019 à 15:23 sta |
|
Cher F6FLC, je suis inscrit sur Hifi Engine. Et la doc listée comme celle du A100 est en fait celle du A100a.
La chose est donnée pour 2x50 W à 1% de distorsion sur charge de 8 Ohm.
Mais aussi : 10 Hz-40kHz 0,2 % de distorsion harmonique, 25 W sous 8 Ohm.

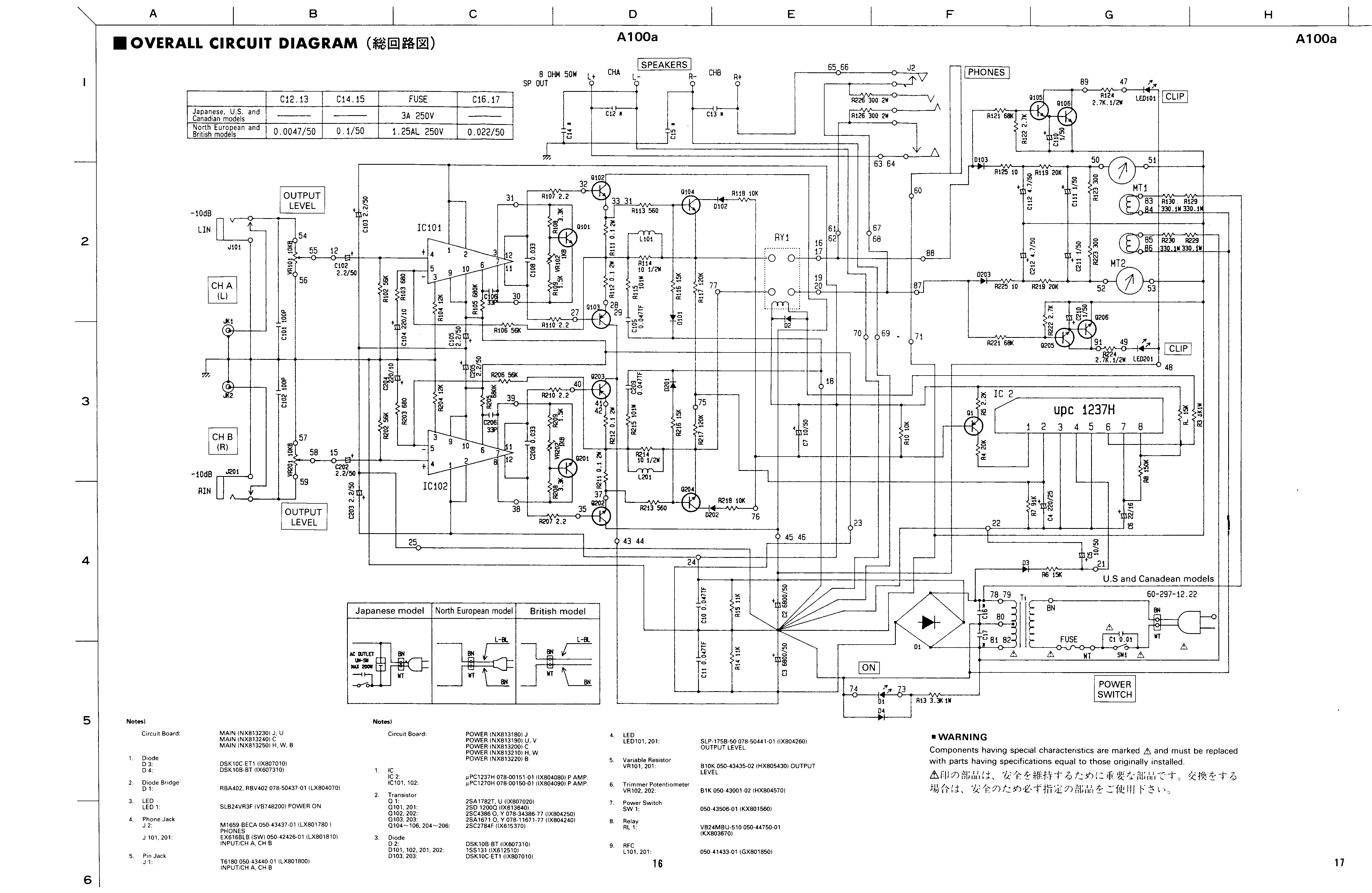

Voila le schéma du A100a ...
| |
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De guyguy Le 31-12-2019 à 15:55 sta |
|
Bonne Année , pour refroidir : mettre un ventilo ????.
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De lou Le 31-12-2019 à 16:48 sta |
|
Bonsoir Georges,
et si tu tentais de retirer son capot?
La chaleur s'évacuerait mieux
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De jackoe Le 31-12-2019 à 16:52 sta |
|
Ou bien l'installer dehors ?
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De F6FLC Le 31-12-2019 à 16:53 sta |
|
La conso se mesure avec un voltmètre sur R 111 ou R 112 (et R211 -212)
comme ce sont des 0,1 ohms, ce sera des millivolts
le réglage se fait avec VR 102 et VR 202
Michel...
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De F6FLC Le 31-12-2019 à 16:56 sta |
|
Q-104 et Q-204 mesurent cette conso, si pb, ça coupe le relais des HP
|
|
| Sujet : Percer des trous dans de la tôle fine Nouveau | De Dede2000 Le 01-01-2020 à 08:01 sta |
|
Pour le courant de repos
Pour obtenir le réglage idéal, vous devez disposer d’un générateur calibré à
-30 db, pour une fréquence de 10 khz sinusoïdale
Et un oscilloscope capable de synchroniser en parallèle sur une résistance
de 4 ohms branchée sur la sortie HP.
Visualiser la sinusoïde et agissez sur l’ajustable, jusqu'à pouvoir observer le raccordement
Entre l’alternance positive et négative, amenez ensuite celui-ci, jusqu'à la limite
Observable de ce raccordement.
|
|
|
