| Sujet : Condensateurs atypiques Nouveau | De vptt Le 19-02-2020 à 22:06 sta |
|

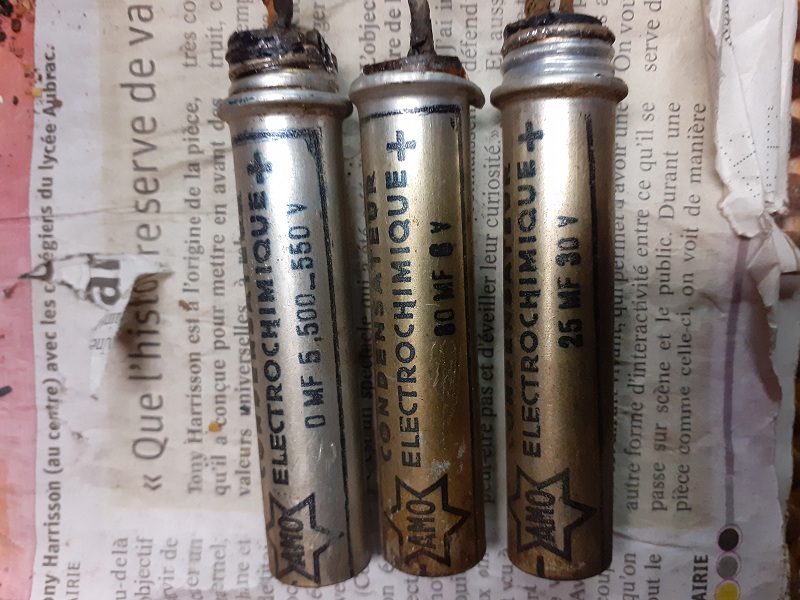

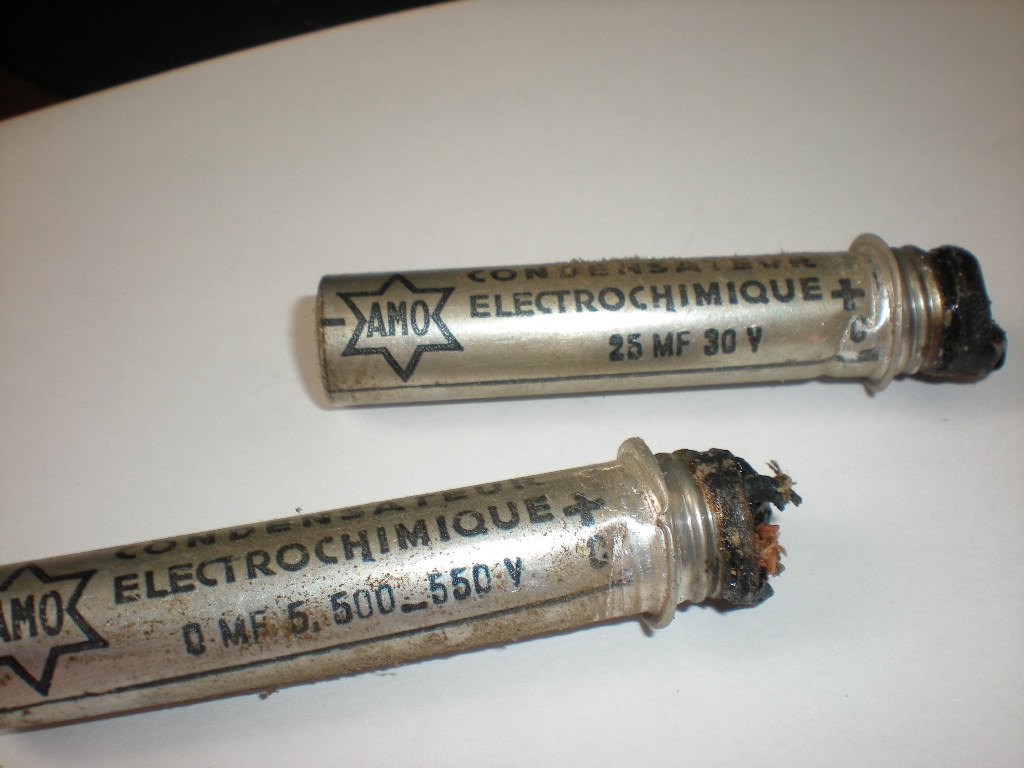

Bonsoir à tous,

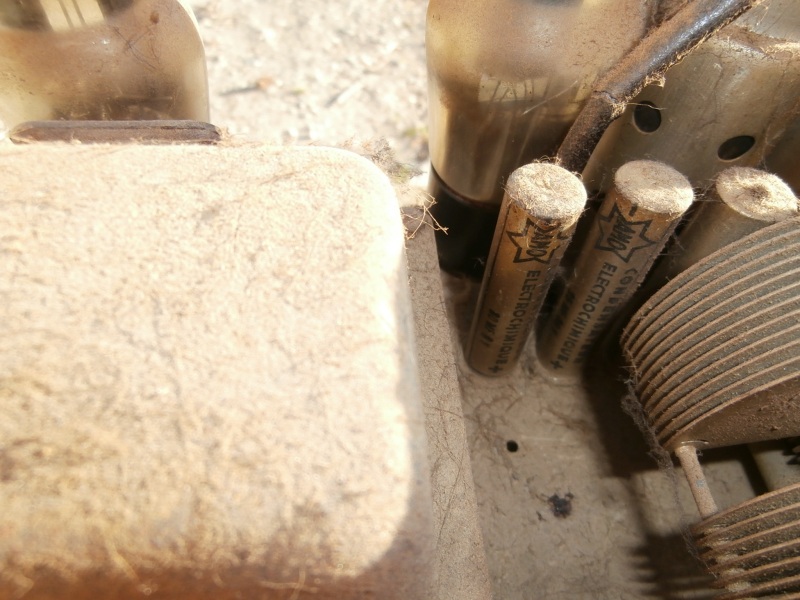

J'espère que vous allez bien, et que la rénovation des postes vous procurent beaucoup de curiosités ? Voici 3 condensateurs atypiques, ils sont fins, et leur socle est celui d'une visserie d'ampoule. Mais comme ils ont coulé, impossible de les dévisser, aussi, j'ai coupé à la mini-disqueuse le socle femelle.
Bon, le fil bleu serait le +, et le blanc jaunâtre le moins. Enfin, je pense...Au démontage, tous les bleus étaient associés ensemble.
En avez-vous déjà vu ? Je n'aurais jamais dû les démonter, car le remontage risque d'être coton avec le socle coupé. Peut-être mettre de la colle au pistolet. A voir !
Bonne soirée !
| |
|
| Sujet : Condensateurs atypiques Nouveau | De omale 13 Le 19-02-2020 à 23:25 sta |
|
bonsoir

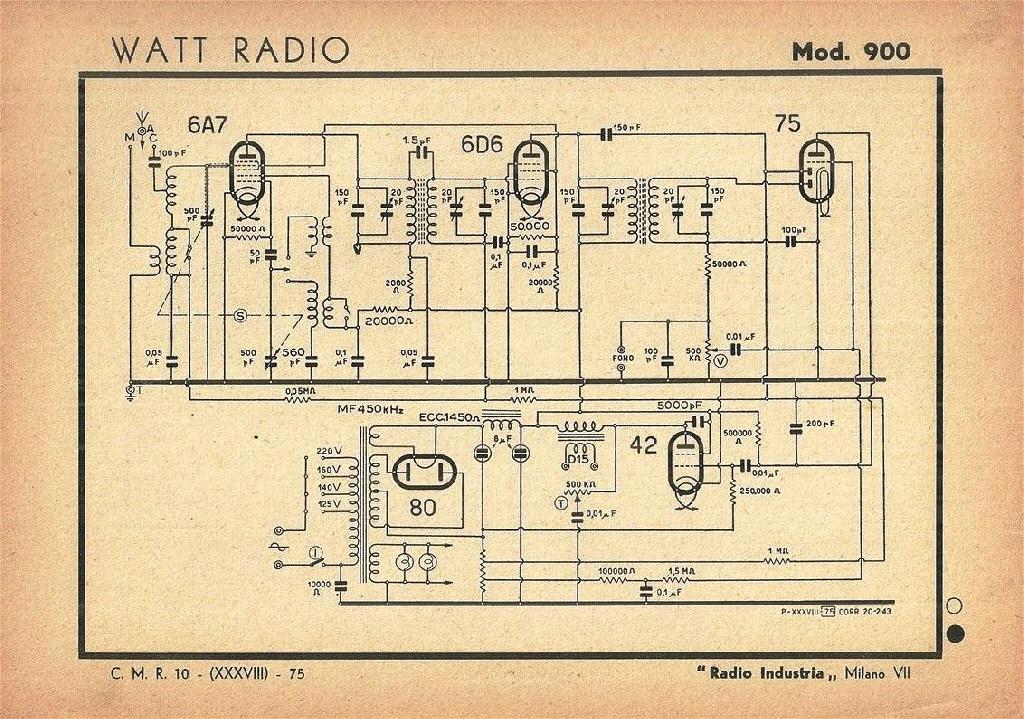

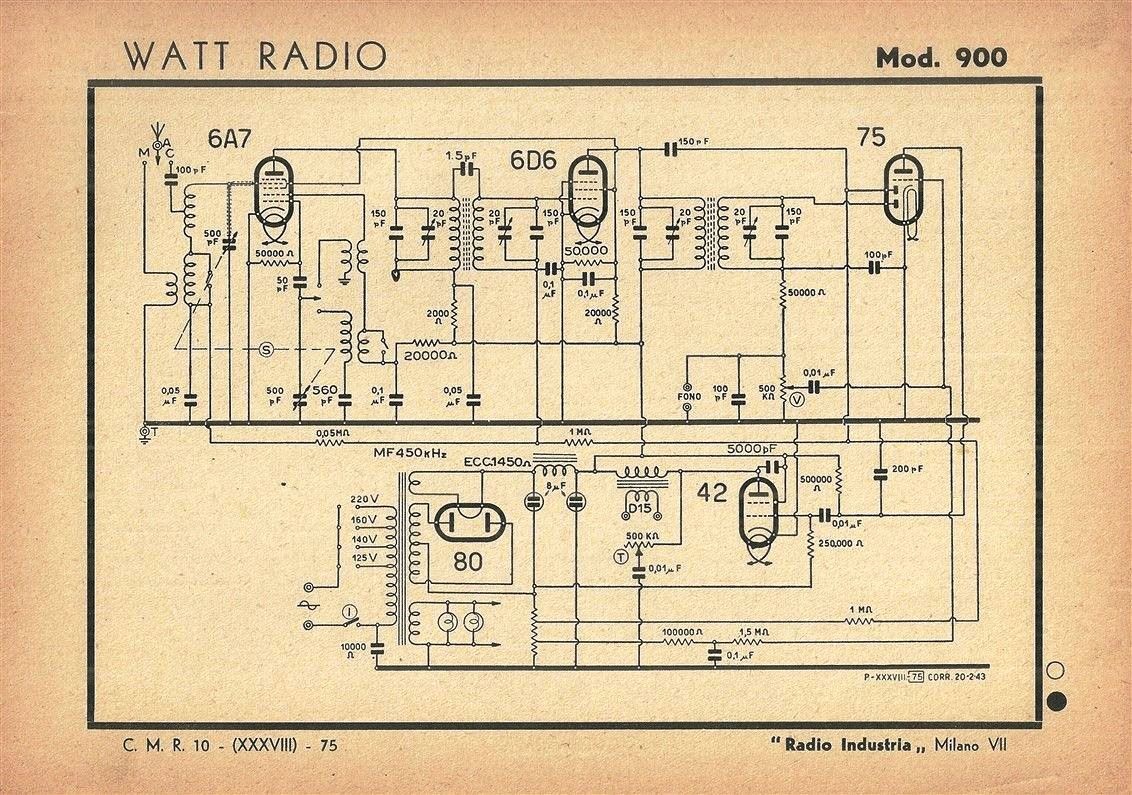

sur un Aldeto y avais les même condo
pour le 0.5µf 550 volt j'ai mit dans le tube
3*2.2µf 250 volt en série
| |
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 20-02-2020 à 12:23 sta |
|
Bonjour Omale,
Merci pour l'info, je vais faire pareil parce que je n'en ai pas trouvé qui puisse rentrer dans ce tube ! Quoique si je cherche un peu mieux, peut-être 1  F prélevé sur des cartes d'alim d'ordi ! En tout cas, même les tiens ont bien coulé !
A+
|
|
| Sujet : Condensateurs atypiques Nouveau | De ĵulienbeta Le 20-02-2020 à 13:15 sta |
|
Bonjour

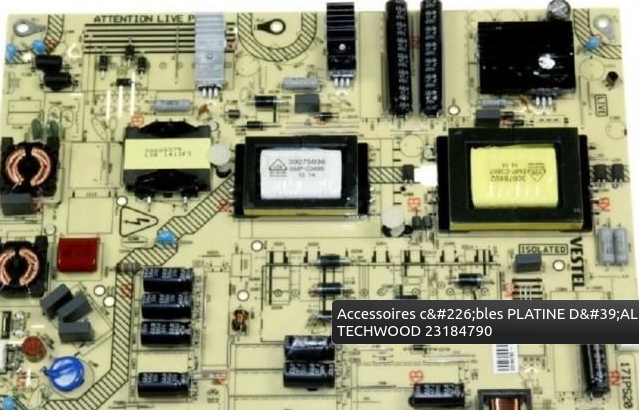

pour info on trouve dans les TV (très) plats assez récents des condos très fins en diamètre (je dirais au pif 8mm) et longs en 400 ou 450 volts ... qui doivent sûrement rentrer.
Mais il faut dénicher des alims à la déchett ... car les bargeots qui vendent les cartes d'occase à presque 100 roros peuvent se les carrer dans l'o....
bonne recherche
Julien
|
|
| Sujet : Condensateurs atypiques Nouveau | De blaisepascal Le 20-02-2020 à 13:18 sta |
|
Bonjour,
Pour le 0.5F, ce n'est pas plus simple de faire rentrer quelques condensateurs mylar 630V en parallèle, et éviter ainsi les résistances d'équilibrage ?
Pascal
|
|
| Sujet : Condensateurs atypiques Nouveau | De ĵulienbeta Le 20-02-2020 à 13:19 sta |
|
dammned j'ai oublié la photo ...
| |
|
| Sujet : Condensateurs atypiques Nouveau | De michel87 Le 20-02-2020 à 14:45 sta |
|
Bonjour,
Si le chimique isolé à 550V est utilisé pour le filtrage HT, la valeur de 0,5 µF semble bien faible pour cette fonction.
|
|
| Sujet : Condensateurs atypiques Nouveau | De Pierre Roque Le 20-02-2020 à 15:07 sta |
|
Certainement un découplage d'écran
|
|
| Sujet : Condensateurs atypiques Nouveau | De Jacques (webmestre) Le 20-02-2020 à 16:21 sta |
|
|
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 20-02-2020 à 16:23 sta |
|
Bonjour à tous,

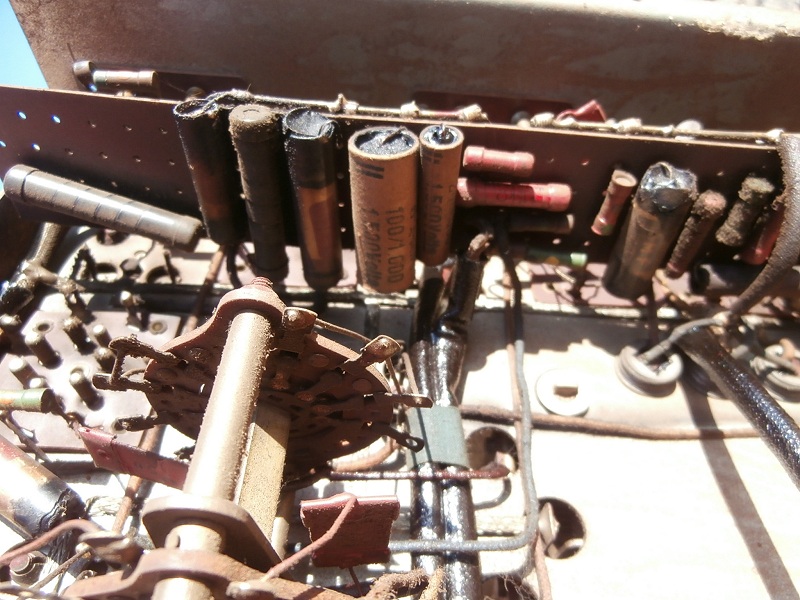

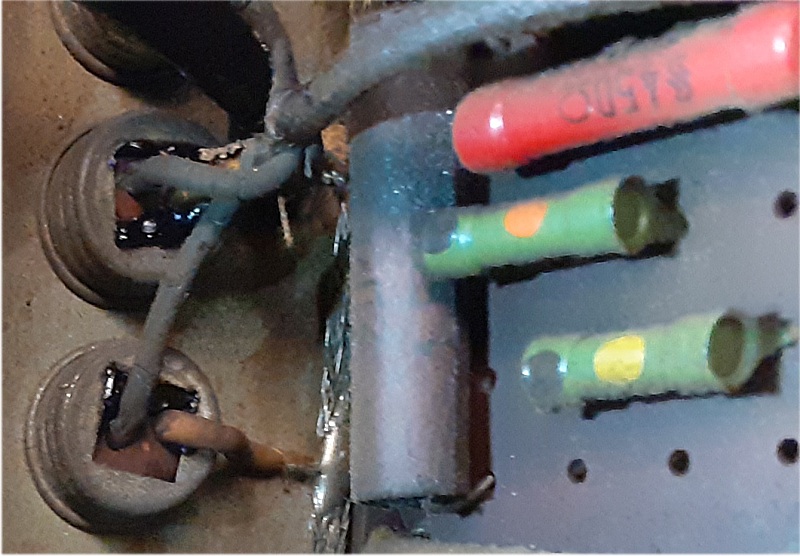

Heu, j'ai commencé à vider ces condensateurs. Difficile à faire ! Avec la perceuse, j'ai abîmé un peu le tube. Avec ma méthode du tire-bouchon, ça ne fonctionne pas, trop tassé. Bon, de toute manière, c'est pas la peine que je les vide complètement.
Je n'ai pas encore reproduit le schéma, mais j'ai bien repéré les connexions par photos. Je verrais ensuite, mais je pense aussi à du découplage écran, sauf que sur les 2 fils de sortie, aucun ne va à la masse directement. Mon but étant d'enlever le + de composants au châssis afin de lui mettre une belle peinture.

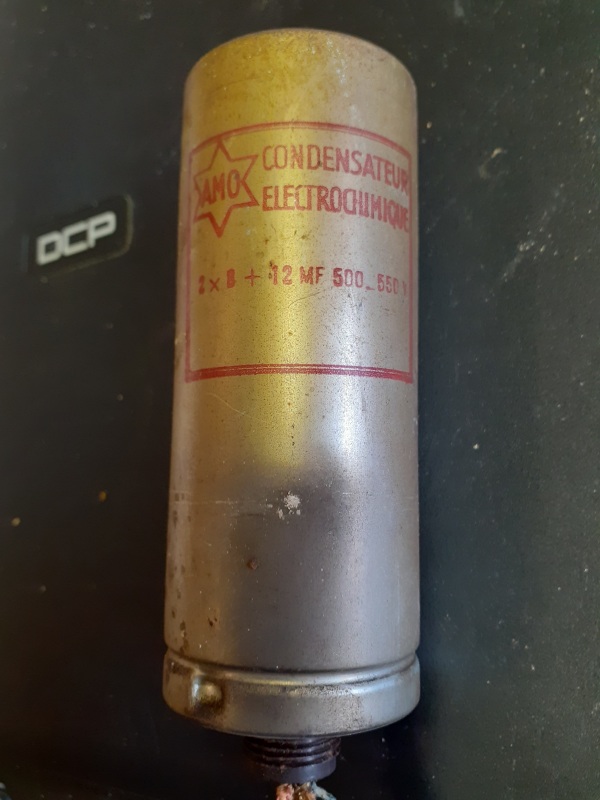

Sinon, le condensateur de filtrage est énorme, car 3 à l'intérieur (voir photo). Bien sûr, je vais le reconditionner. J'espère qu'il fonctionnera parce que c'est le seul poste possédant un nid de guêpes maçonières du siècle dernier.
Ah oui, j'ai mesuré au palmer le diamètre du tube et celui d'un condensateur axial neuf de 0,47 F 400v. Ça devrait entrer en forçant, y'aura juste un fil de coincé avec le tube intérieur.
Je vais voir si c'est jouable, sinon j'isolerais ce condensateur du châssis...
A+ de news, merci
| |
|
| Sujet : Condensateurs atypiques Nouveau | De Pierre Roque Le 20-02-2020 à 18:51 sta |
|
Bonjour Jacques
En ce moment c'est pas le top
Je suis en chimio depuis le début Décembre,je ne supporte plus,trop d'effets secondaire,je suis en arrêt de chimio provisoirement pour un mois avec un cachet de chimio tous les matin pour ne pas arrêter complétement,voila ou j'en suis , c'est pas terrible
Le pire ce sont les douleurs dans les jambes et les os du bassin , mais je garde le moral
Mes amitiés,Jacques
Pierre
|
|
| Sujet : Condensateurs atypiques Nouveau | De Pierre Roque Le 21-02-2020 à 09:08 sta |
|
Bonjour à tous les participants du Forum
Je ne participe pas souvent en ce moment,un passage très difficile pour moi,je vous fais mes excuses et pourtant j'aime bien ce Forum.
Mes cordiales amitiés à tous.
Pierre
PS:88 bientôt,au mois de Mai (peut être)enfin j'espère ?.
|
|
| Sujet : Condensateurs atypiques Nouveau | De Gilbert Le 21-02-2020 à 09:51 sta |
|
Pierre
Tu as largement participé à ce forum et donc pas besoin de t'excuser pour cette absence temporaire!
Quand au '' 88'', j'y compte bien et je ne dois pas être le seul!
Bon courage
Gilbert
|
|
| Sujet : Condensateurs atypiques Nouveau | De Pierre Roque Le 21-02-2020 à 10:13 sta |
|
Merci,Gilbert pour ton encouragement
Mes amitiés à toi et à ta femme
Pierre
|
|
| Sujet : Condensateurs atypiques Nouveau | De FOXPAT54 Le 22-02-2020 à 14:03 sta |
|
Bonjour,
En ce qui concerne ces condensateurs chimiques tubulaires très fins indiqués par julienbeta,j'en ai récupéré deux sur l'alim d'une TV Teckwood.Ce sont des 22µF 450 Volts et je me suis demandé si des condensateurs chimiques aussi fins pouvaient supporter le démarrage de l'un de nos vieux postes à excitation ...
Cordialement.
Patrick.
|
|
| Sujet : Condensateurs atypiques Nouveau | De blaisepascal Le 22-02-2020 à 14:24 sta |
|
Bonjour,
Je ne vois pas pourquoi ils ne le pourraient pas. La charge au démarrage au travers d'une valve à vide est particulièrement douce comparée aux diodes à semiconducteur.
Pascal
|
|
| Sujet : Condensateurs atypiques Nouveau | De FOXPAT54 Le 25-02-2020 à 09:28 sta |
|
Bonjour,
Merci pour cette précision.Ces condensateurs chimiques sont si fins que j'avais un doute.
Cordialement.
Patrick.
|
|
| Sujet : Condensateurs atypiques Nouveau | De julienbeta Le 25-02-2020 à 10:37 sta |
|
Bonjour
en général toutes ces alims de TV et autres appareils lecteurs DVD, etc ... ont en série sur un des conducteurs du secteur une CTN de puissance (noire ou verte) de quelques ohms ... je pense que c'est pour limiter l'appel de courant au démarrage ... pour limiter les impacts sur le secteur et les parasites induits, et aussi sans doute pour protéger les composants de l'alim (diodes et capas ...) dans cette phase de courant très intense...
Julien
|
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 23-03-2020 à 19:38 sta |
|
Bonjour,
J'espère que ce confinement se passe bien pour chacun, en particulier pour nos aînés qui nous aident à nos dépannages, dont Pierre Roque qui apprécie ce forum ! Portez-vous bien !

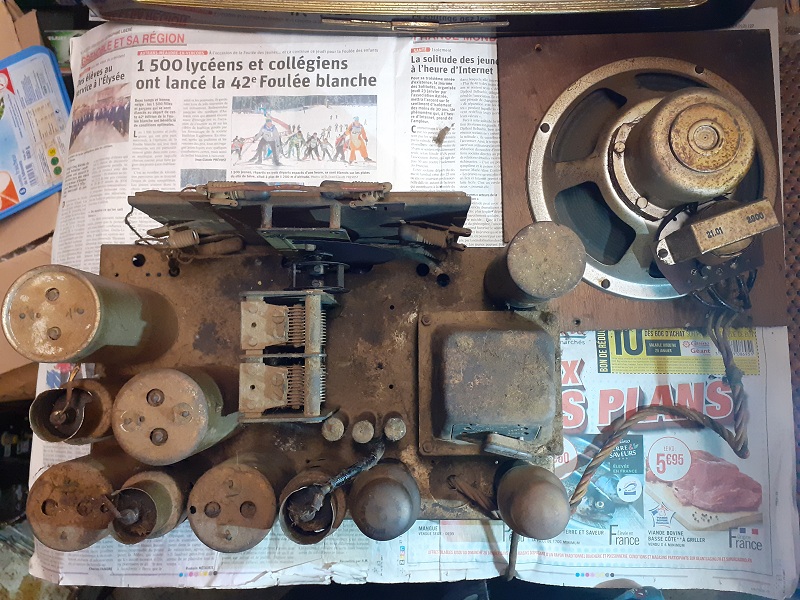

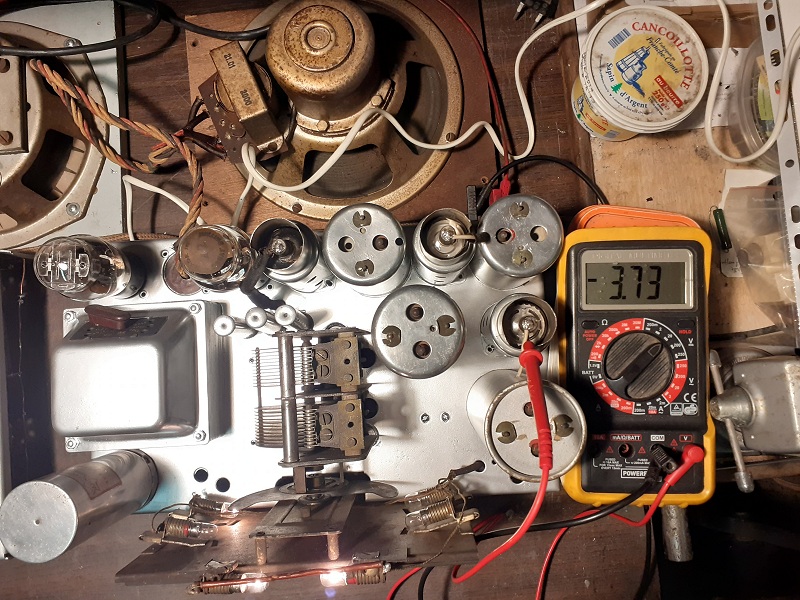

Pour ma part, j'ai remonté ce poste avec les capacités changées, presque toutes. Hormis les chimiques montés dans des cylindres, objets de ce post, les autres capacités sont classiques mais montées sur un sorte de circuit perforé. C'est beaucoup plus difficile pour s'y repérer !
Le poste fonctionne pas très bien. Les tensions HT sont correctes (plaque et écrans) mais il me semble que c'est bien trop négatif sur les grilles (les cathodes sont à la masse, et le négatif est obtenu par le retour de la masse au transfo).
Les voici :
6A7 --> -3,8v
6D6 --> -3,12v
75 --> -4,23v
42 --> -4,34v selon signal BF
En PU, la BF est claire et puissante,
En Radio, GO, PO, OC reçues mais assez faibles avec un accord très pointu, comme en OC, sinon distorsion.
Si ous avez des idées, je vous remercie pour votre aide ! Bonne soirée
| |
|
| Sujet : Condensateurs atypiques Nouveau | De Masterorion Le 23-03-2020 à 19:46 sta |
|
|
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 23-03-2020 à 21:23 sta |
|
Non, Masterorion, pas vraiment, comme si les MF étaient réglées très pointues. Je ne les ai pas touchées, car il y a un point de peinture rouge les bloquant, et surtout il faut un outil spécial, comme une pique de tournebroche...A voir pus tard
Ma question, c'est v/v de ces tensions négatives, elles sont très élevées. A la mise sur tension, j'ai carrément -6v sur la grille de la 6A7 et aucun souffle. Il suffit que je passe le commutateur sur OC pour débloquer ce tune, ensuite passe à -3,6v, puis souffle en GO, PO. A ce moment, je peux capter des stations. Je vais tester ce soir en PO car il fait nuit. Je vais voir si j'ai la même difficulté qu'en GO, où je dois chercher l'accord le plus juste possible pour que ce soit audible.

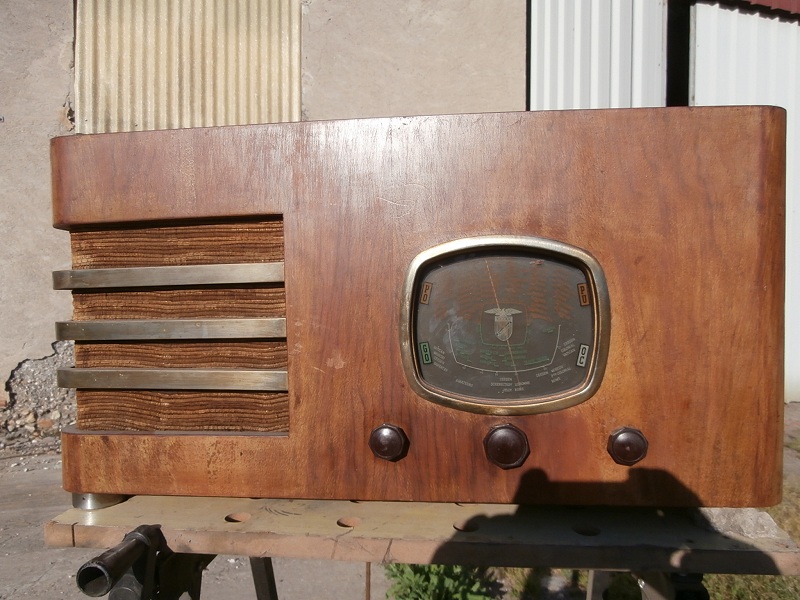

Au fait, mon poste est un Standard, américain d'après DocTSF. Le schéma le + approchant est celui-ci, joint à ce post.
Merci !
| |
|
| Sujet : Condensateurs atypiques Nouveau | De Masterorion Le 23-03-2020 à 21:42 sta |
|
J'ai déjà vu (les mots ne seront peut-être pas les bons, les pros rectifieront) un poste avec une lampe (pas une lampe HF, mais une MF ou BF, hélas je ne sais plus si c'était en MF ou en BF) se mettre à faire un ''bouclage'' en HF.
On n'entend rien de cet espèce d'accrochage, mais la variation des tensions est caractéristique car la lampe qui semble ne rien faire qui s'entendent dans le HP est en fait à fond les gamelles sur son bouclage.
Je suis navré de ne mieux pouvoir expliquer.
|
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 24-03-2020 à 00:04 sta |
|
Oui, j'ai fait des essais sur toutes les bandes cette nuit. Et le défaut est présent sur chacune. Sauf que sur une station reçue forte, je mesure bien sur la ligne de CAV l'ajout de la tension négative détectée (soit -4,3v grille 6A7), idem de remontée de tension sur la 6D6 MF et 75 détectrice. C'est sûr que la sensibilité est étouffée !
Mais ce n'est pas une auto-oscillation qui génère cette tension négative. Je vais débrancher le circuit de CAV et me pencher sur celui qui amène cette tension négative. Mais relever le schéma est difficile, à cause de cette plaque centralisant les composants. Voir image jointe.
Affaire à suivre !
Merci et bonne nuit !
| |
|
| Sujet : Condensateurs atypiques Nouveau | De Masterorion Le 24-03-2020 à 01:12 sta |
|
J'ai un poste des années 30 monté un peu comme ça : des fils courant partout parce que les résistances et les condensateurs sont en grande partie en rang d'oignon sur des plaquettes. Le schéma n'est pas simple à relever, mais avec patience on y arrive.
Curieusement, cette discussion m'en a rappelé une autre :
 http://www.tsf-radio.org/…
|
|
| Sujet : Condensateurs atypiques Nouveau | De f6cer Le 24-03-2020 à 07:44 sta |
|
Bonjour
Avec une polarisation par le moins , trop de tension peut provenir d’une consommation excessive sur la haute tension et pour tester si la baisse de sensibilité vient de la , rien n'empêche de mettre la ligne de cag a la masse momentanément
|
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 24-03-2020 à 13:24 sta |
|
Bonjour,
Merci pour le conseil F6CER, je comptais faire ce que tu as dit, après repérage du circuit CAG, CAV, je ne sais quelle est la bonne expression...
Mais je avant toute chose, je voulais mesurer cette tension grille après avoir ôté la 6A8, au cas où ce soit celle-ci, qui créerait un bouclage HF comme l'as proposé Masterorion.
Bingo ! la tension est tombée à -1,12v, idem sur les autres grilles. Donc, ce n'est pas le circuit CAV.

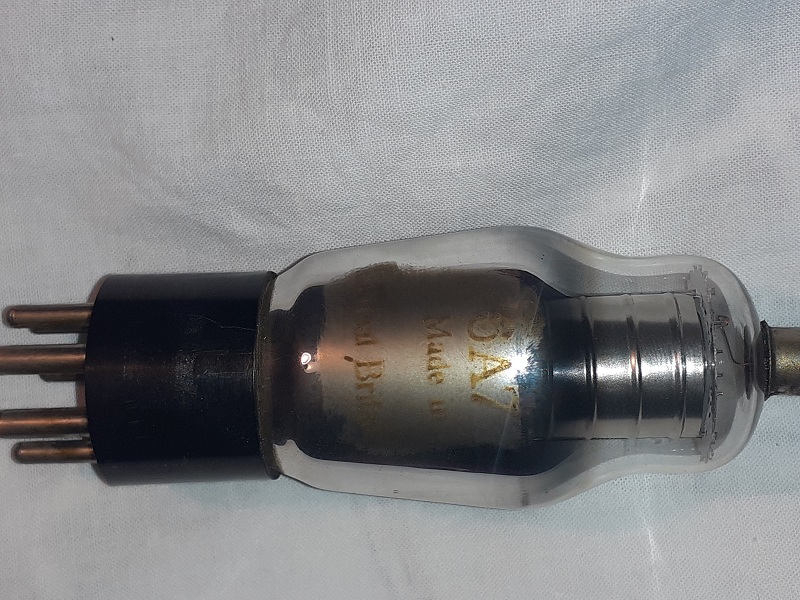

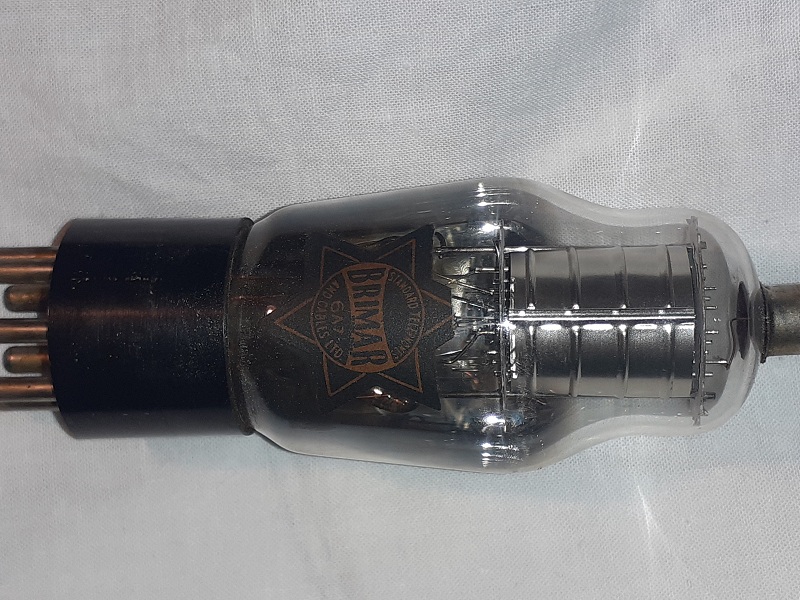

Après, j'ai recherché une 6A7 sur un autre poste en ma possession. Et ça fonctionne ! Plus d'accrochage autour d'une station. J'ai remis l'ancienne, et à nouveau, grille portée à -5v à la mise sous tension et pas de souffle, puis en jouant sur le commutateur de gamme dont les OC, ça se débloque, la tension retombe à -3,12v, mais aec le défaut signalé au-dessus.
Conclusion : tube 6A7 en défaut, mais je ne sais pas lequel...
Bon, j'ai donc pillé un autre poste pour le faire fonctionner. C'est ballot, faut que je trouve une 6A7.
Reste à s'occuper de la caisse, mais celle-ci est dans un hangar situé à + de 1 km du domicile.
Ça attendra la fin du confinement !
Joël
|
|
| Sujet : Condensateurs atypiques Nouveau | De Masterorion Le 24-03-2020 à 20:17 sta |
|
C'est une bonne nouvelle.
D'autant que comme il y a pas mal de bons coupables avant d'incriminer une lampe, c'est souvent à la lampe qu'on pense en dernier.

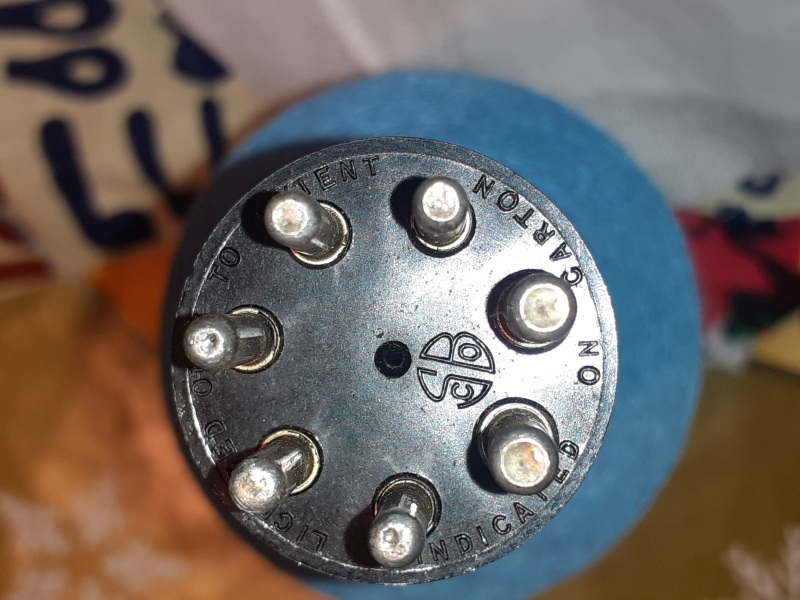

Par curiosité, quel est le date-code sur la lampe, si il est encore visible ?
|
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 24-03-2020 à 21:52 sta |
|
Merci du conseil, ce tube devait entretenir une auto-oscillation HF détectée par l'une des diodes de la 75, ou alors, un défaut interne. En tout cas, la tension négative avait brutalement chuté dès ce tube ôté.
Pour la date-code, c'est la première fois que j'en entends parler. Un exemple serait souhaitable pour que je sache le retrouver sur mes autres tubes !
Donc le tube, je fais toujours attention à ne pas enlever de tracé. Je l'ai nettoyé en gardant le maximum de choses, mais je n'ai pas vu de code s’apparentant à une date. Cela me sera utile la prochaine fois !
Bonne soirée !
Joël
| |
|
| Sujet : Condensateurs atypiques Nouveau | De Masterorion Le 25-03-2020 à 00:55 cms |
|  |
Le date code permettrait de savoir si lampes d'une fabriquéedurant les pénuries de matériaux des années 40, il est possible que sa qualité ne soit pas irréprochable et ça pourrait en expliquer la défectuosité, au moins partiellement.
En dehors de ça et tout à fait indépendamment certaines lampes sont connues pour être sujettes à un problème particulier, comme les 50B5 ou C5 connues pour leur propension effarante à souvent avoir du courant grille, et presque systématiquement quand elles ont vu trop longtemps un condensateur de liaison fuyard
| |
|
|
| Sujet : Condensateurs atypiques Nouveau | De Dominique Le 26-03-2020 à 10:44 sta |
|
Bonjour Nicolas
Pouvez-vous nous donner un exemple de lecture d’un date code sur une lampe ?
Merci.
Jacques, je crois que la rubrinique trucs et astuces est en panne.
Dominique.
|
|
| Sujet : Condensateurs atypiques Nouveau | De Jacques (webmestre) Le 26-03-2020 à 11:11 sta |
|
La ''rubrinique'' est réparée
|
|
| Sujet : Condensateurs atypiques Nouveau | De michel87 Le 26-03-2020 à 11:52 sta |
|
Bonjour,
''Rubrinique nique nique, s'en allait tout simplement...''
D'accord, ça n'est pas très bon, mais les effets du confinement commencent à se faire sentir...
Je sors
|
|
| Sujet : Condensateurs atypiques Nouveau | De Dominique Le 26-03-2020 à 13:12 sta |
|
Bande de moqueurs,
et ce n'était vraiment pas volontaire ce qui est encore plus amusant.
Dominique.
|
|
| Sujet : Condensateurs atypiques Nouveau | De Jacques (webmestre) Le 26-03-2020 à 14:40 sta |
|
Oui mais enfin, ça dénote un certain manque
|
|
| Sujet : Condensateurs atypiques Nouveau | De vptt Le 28-03-2020 à 22:23 sta |
|
Bonsoir à tous, et bon encouragement pour chacun à suivre ce confinement !

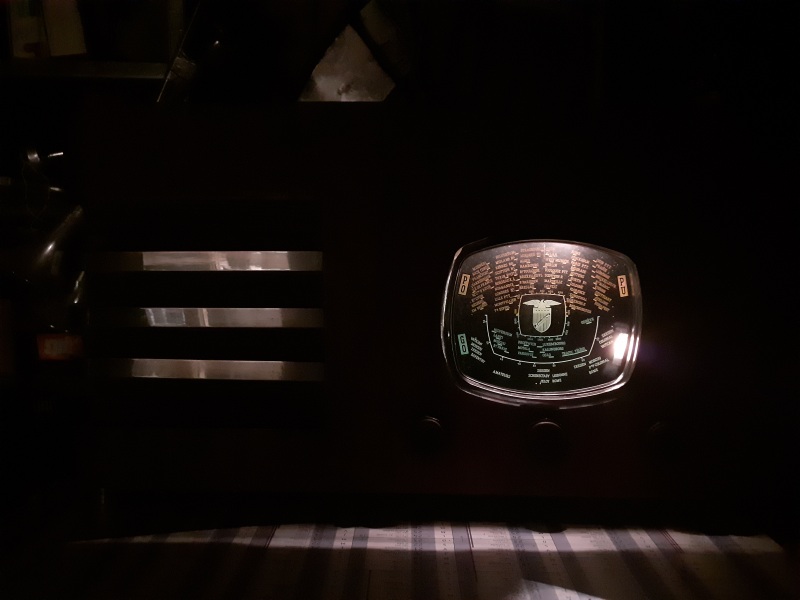

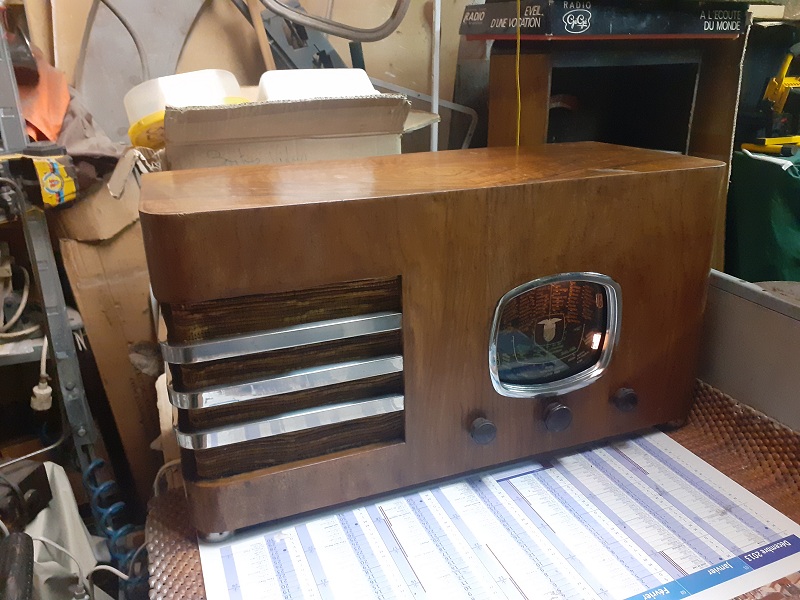

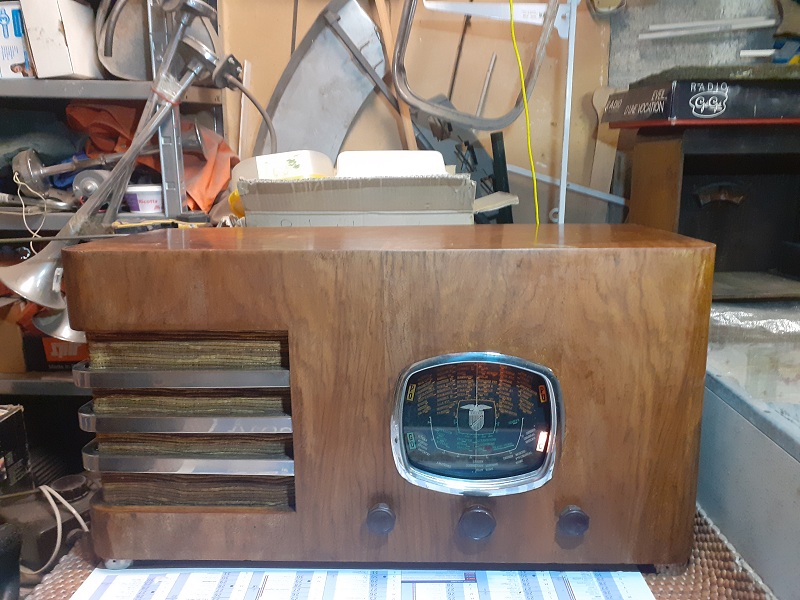

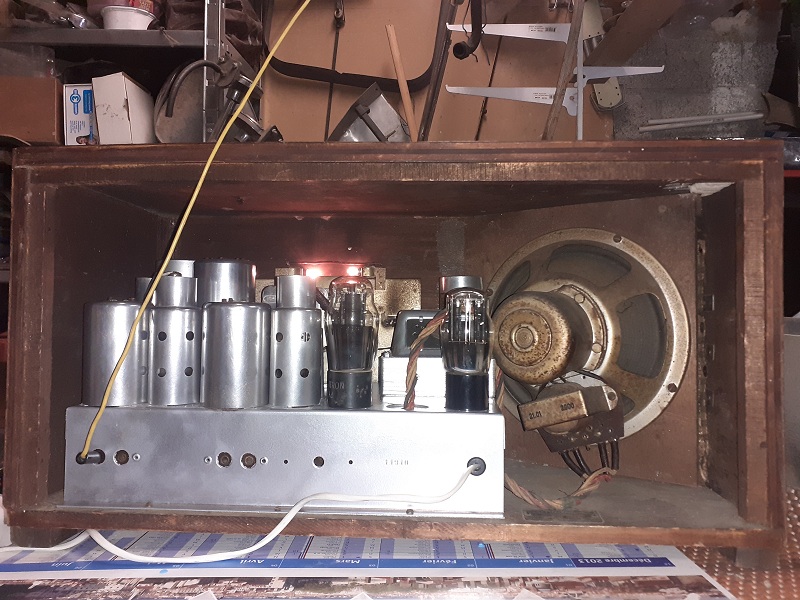

J'ai placé le châssis dans sa caisse, dûment nettoyée ! Elle devait être placée dans un endroit très confiné, utilisé par des fumeurs. La fumée a laissé une sorte de vernis brun / doré sur la châssis, tubes, HP et évidemment cette caisse. Cette couche partait avec de l'alcool à 95°.
La caisse demanderait bien un passage de vernis au tampon, mais je n'ai pas cela à la maison, et les magasins de bricolage sont fermés. Ah oui, la câble d'alimentation dénote à cette restauration, un câble d'alimentation blanc de lampe de chevet. Pas top

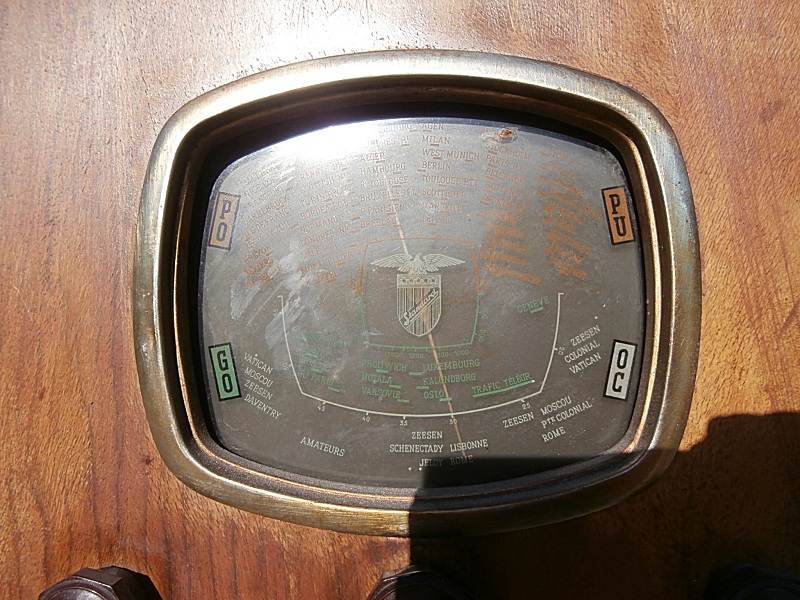

Pour Jacques, j'ai pris une photo détaillée de la glace après démontage et nettoyage. Je la mettrai ensuite sur la site, page ''glace''. J'ai réussi à nettoyer le côté risqué, l'impression.
Le poste fonctionne très bien, et particulièrement en OC avec une antenne de 3m.
Bonne continuation, Joël
| |
|
| Sujet : Condensateurs atypiques Nouveau | De fakilou Le 15-06-2020 à 20:57 sta |
|
Bonsoir Vptt,
Le 23/03/2020 vous mettez une photo.
Votre poste peut chauffer de la cancoillotte?
Pardon ,,, super votre travail. Chapeau
Fakilou
|
|
| Sujet : Condensateurs atypiques Nouveau | De Masterorion Le 15-06-2020 à 22:24 sta |
|
Un nouveau qui est observateur et a de l'humour. C'est rafraichissant. Hubert Félix Thiéfaine disait que la cancoillotte c'est tout un art et qu'il ne faut rien laisser au hasard.
Être observateur est une des clefs du dépannage.
|
|
| Sujet : Condensateurs atypiques Nouveau | De guyguy Le 25-06-2020 à 09:29 sta |
|
Pour Pierre Roque : HAR PAGO PHYTUM (juvamine) Confort des articulations et mobilité .
|
|
| Sujet : Condensateurs atypiques Nouveau | De Pierre Roque Le 25-06-2020 à 11:42 sta |
|
Pour guyguy
J'ai refusé la dernière chimio après avoir failli en crever,perdu 5 kilos en 3 jours,sans manger pendant 12 jours,maintenant je reprend un peu de force,mais ce n'ai pas gagner,il faut éliminer tout ce poison de la chimio
Cordialement à tous.
Pierre
|
|
| Sujet : Condensateurs atypiques Nouveau | De Masterorion Le 25-06-2020 à 12:43 sta |
|
Remets toi vite Pierre. Tous mes vœux de rétablissement prompt et aussi complet que faire se peut.
|
|
| Sujet : Condensateurs atypiques Nouveau | De pointcom Le 25-06-2020 à 12:50 sta |
|
Tous mes voeux Pierre, mon épouse est passé par la, ce n'est pas facile.
Bon courage et prompt rétablissement
|
|
| Sujet : Condensateurs atypiques Nouveau | De Pierre Roque Le 25-06-2020 à 18:57 sta |
|
Bonjour à tous
Merci Masterorion et pointcom pour cet encouragement
Je remonte la tout doucement j'ai abandonné la chimio pour le moment,je verrai par la suite avec l'oncologue.
Amicalement à tous
Pierre
|
|
|
