Bonjour,
J'ai un cadre fait maison que j'utilisais pour la réception PO avant que je ne le remplace par une mini-whip.
Il comporte 14 spires de 43x43 cm, soit une inductance de 210µH. Il est accordé par un CV de 40-800 pF. La spire de couplage ne comporte qu'un tour.
Ma question : J'aimerais l'utiliser pour émettre en PO avec mon générateur Marconi 2022, qui peut sortir 13 dBm, soit 20 mW sur 50 ohms. Comment coupler le cadre au géné ?
Cordialement
Michel
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De F6FLC Le 31-03-2020 à 19:25 sta |
|
Bonjour,
à froid, je dira avec un coax de 50  de la sortie du géné à la spire de couplage
Michel...
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De f6cer Le 01-04-2020 à 10:17 sta |
|
Bonjour les jeunes
Pareil que Michel
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De F6FLC Le 01-04-2020 à 10:59 sta |
|
Bonjour,
''le jeune'' !
perso, 75 ans
Michel...
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De Michel (F1GOC) Le 01-04-2020 à 11:32 sta |
|
Merci les jeunes ! J'essaye ça dès que j'ai fini de bricoler dans le jardin !
Georges, confiné dans le Sud ?
Prenez soin de vous
Michel
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De RETRO25 Le 01-04-2020 à 12:53 sta |
|
Bonjour Michel (F1 GOC)
En ces temps de confinement, j' aimerais bien me confectionner une mini-whip pour tester ce que donne la réception en décamétrique sur ce type de micro-antenne .
j'ai consulté quelques articles sur le web, a priori la construction parait assez simple, je dispose de 2 N 7000 et d'un 2 N 3866 dans mes tiroirs, auriez-vous un schéma de principe + avec les dimensions précises du PCB utilisant ces deux transistors (ou un lien précis) à me fournir à ces fins.
Merci et bonne journée à vous et à tous .
Jean-Bernard
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De Michel (F1GOC) Le 01-04-2020 à 14:03 sta |
|

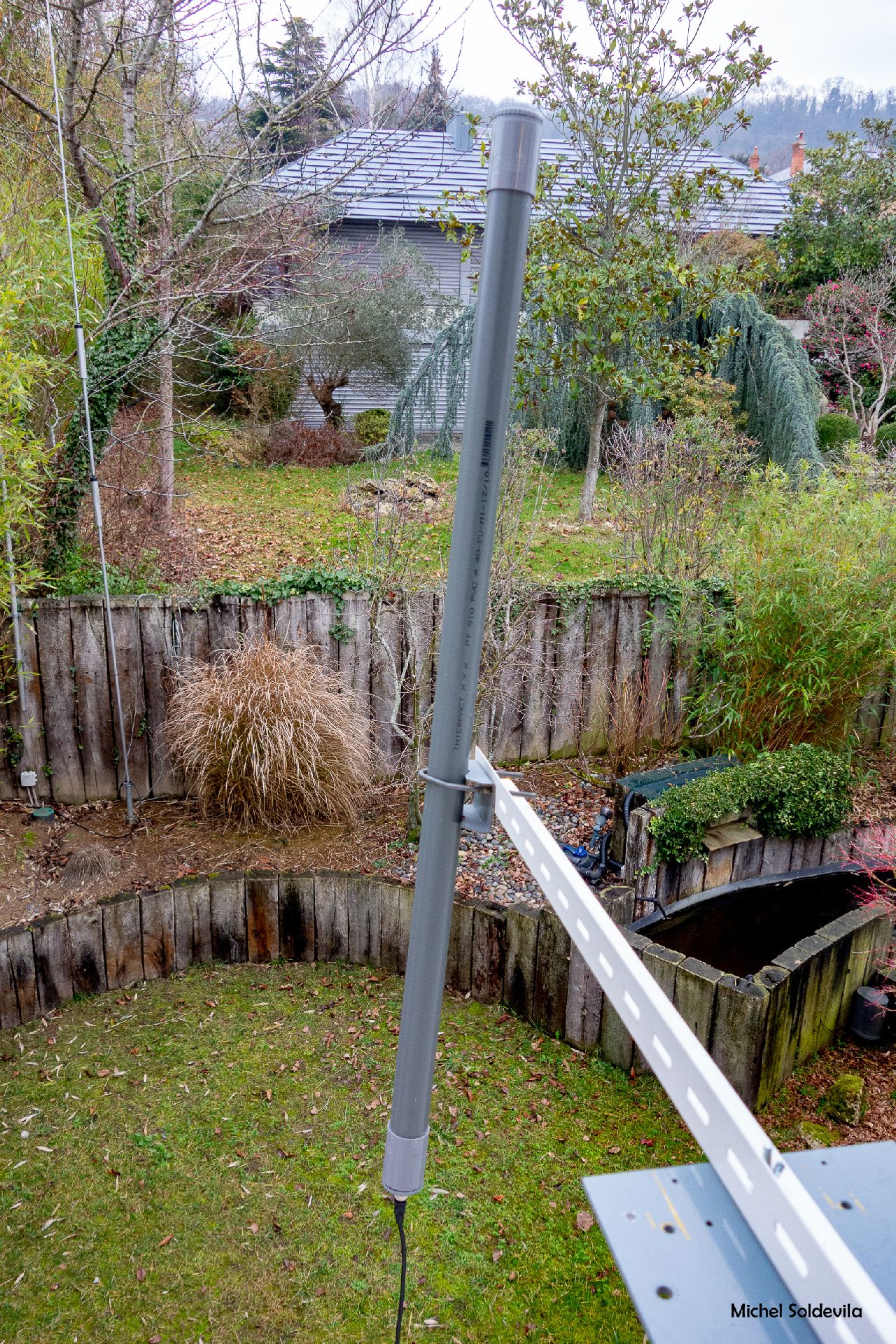

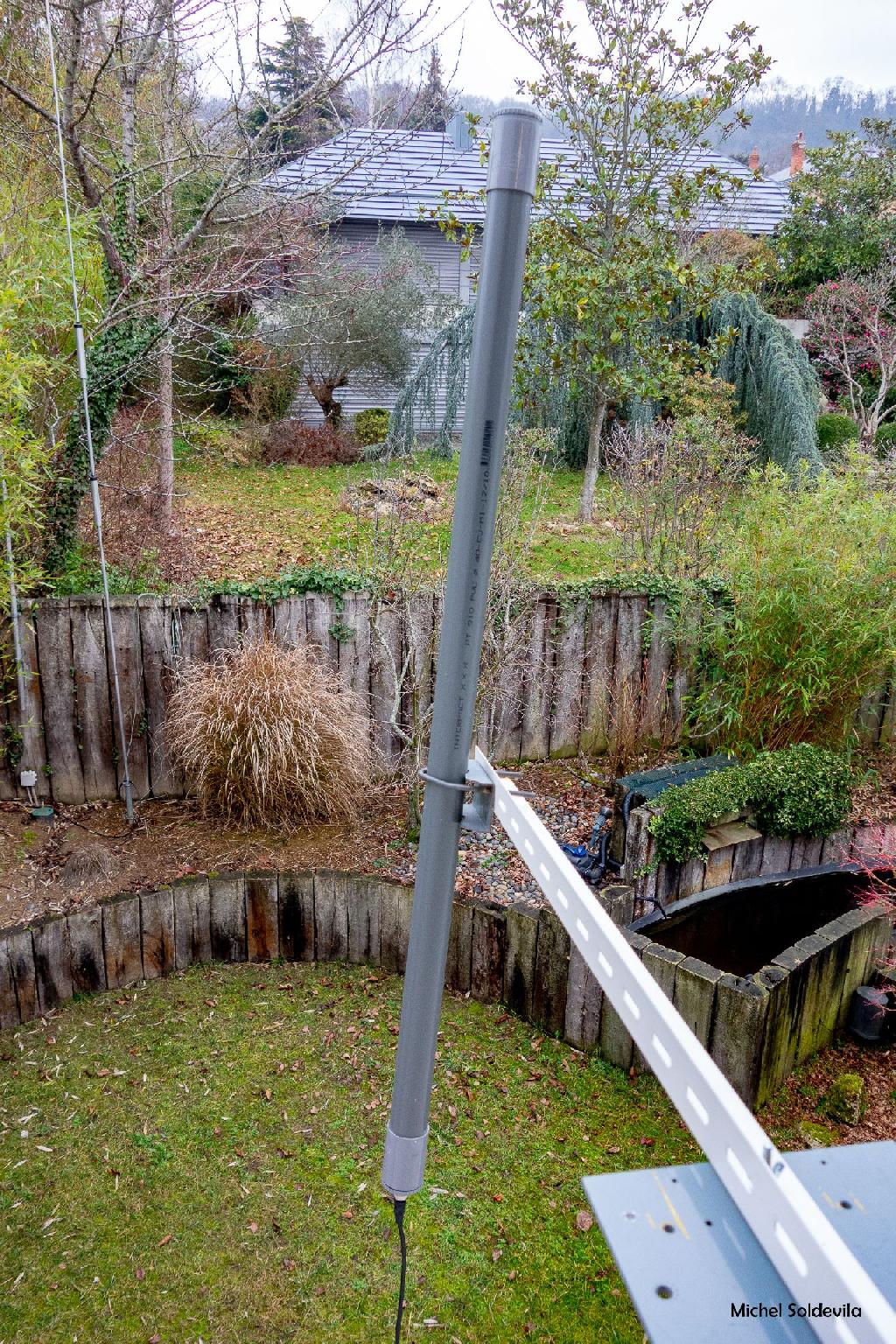

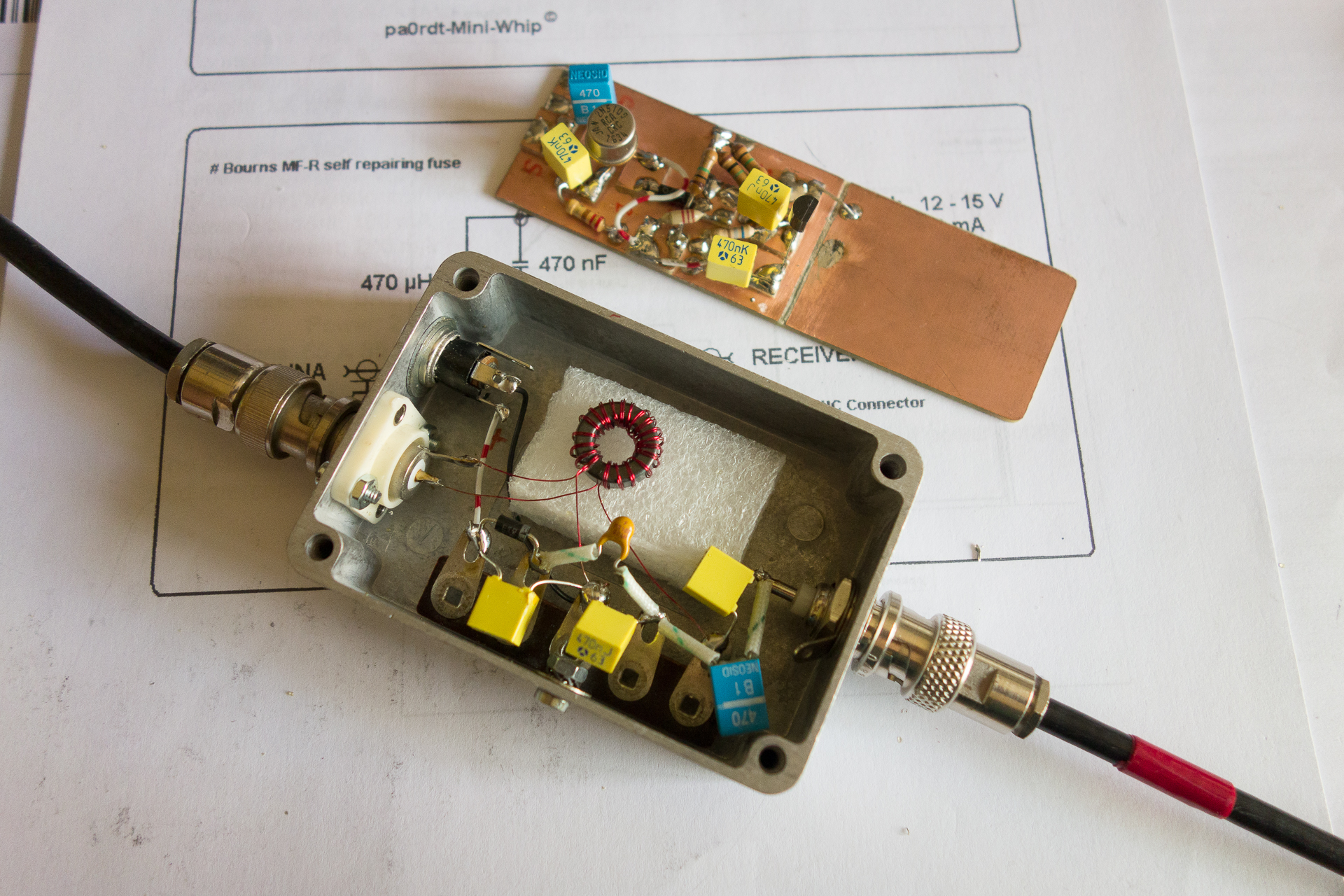

Jean-Bernard, je vous mets en PJ les 2 docs qui m'ont servi à construire la mini-whip, et 2 photos de ma réalisation. Les dimensions ne sont pas critiques.
J'ai comparé cette antenne à une filaire constituée d'un fil de 10 m tendu tendu entre 8 m et 4 m de hauteur avec un transfo 9:1 large bande au pied.
D'après mes observations, la mini-whip surclasse la filaire jusque vers 4-5 MHz. Au delà, le fil donne de meilleurs résultats.
Il faut noter que mon environnement radio est relativement calme. S'il y a des stations puissantes à proximité, ça n'est certainement pas la même chanson !
Je vais m'attaquer prochainement à la réalisation d'une boucle amplifiée, selon le schéma de M0AFY, que je monterai en haut du mat rotatif pour bénéficier de la directivité inhérente à la boucle.
Cordialement
Michel
| |
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De f6cer Le 01-04-2020 à 14:14 sta |
|
Effectivement la miniwhip donne d’excellents résultats sur les bandes basses , surtout depuis que pas mal d’émetteurs GO disparaissent ou réduisent leur puissance , on peut d’ailleurs augmenter la longueur de l’élément qui fait capteur mais attention a la saturation
Avec 50 cm j’ai d’excellents résultats en région parisienne mais si on rallonge le brin , il se passe des choses
Ici a la campagne , aucun problème a part les vaches qui ont tendance a essayer de brouter le coax qui traine
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De RETRO25 Le 01-04-2020 à 23:39 sta |
|
Bonsoir Michel (F1GOC)
Merci pour le schéma de principe et les clichés. je vais tenter de m'y coller ce prochain week-end
J'ai quelques J 310 dans mes tiroirs mais malheureusement aucun 2 N 5109.
puis-je remplacer ce dernier par un 2 n 3866 ?
@ f6cer
Bonsoir Georges, j'ai terminé ce jour le câblage du récepteur SimpleX Mark II.
Demain, mise au point et réglages … quelques heures de bonheur en perspective !
je ferai remonter le sujet avec qq photos.
bonne nuit à tous
Jean-Bernard
Jean-Bernard
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De f6cer Le 02-04-2020 à 10:07 sta |
|
Absolument , le 3866 fera parfaitement l’affaire , au même titre que la plupart des transistors prévus pour l'émission sur VHF
Bons essais avec le recepteur
|
|
| Sujet : Un cadre comme antenne d'émission Nouveau | De RETRO25 Le 02-04-2020 à 12:00 sta |
|
Bonjour Georges,
merci pour cette info, j'essaierai donc avec le 2 N 3866
Mais pour l'heure, je vais me coller aux essais du récepteur.
bonne journée à vous et à tous
Jean-Bernard
|
|
|
