Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 07-05-2020 à 11:45 sta

    Bonjour,

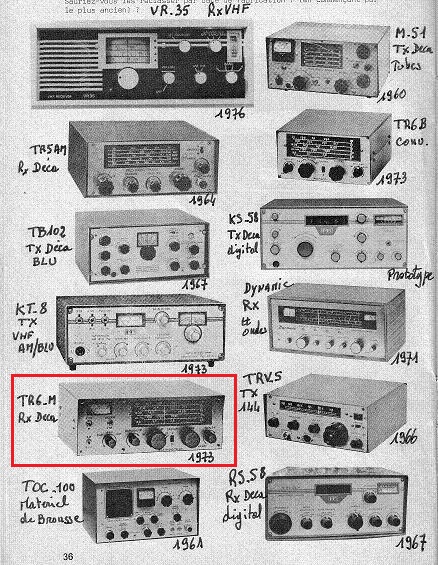

    Après avoir terminé les montages de F6CER (sujet Fréquencemètre) qui me restaient des années 70/80, je remonte le temps en reconstituant un récepteur de Mics Radio… du type TR6M.
    Il me restait un convertisseur TR4A qui après avoir été remis en état et aligné me permettrait de poursuivre la reconstitution.
    Je dispose des revues ESSM de Mics Radio et refaire les circuits imprimés pour le convertisseur 1600/455, la platine 455/AM/BLU, le décodeur NBFM n’a pas posé de problème sauf que je n’aime pas tripoter le perchlorure dans un appartement.
    Le plus long a été de trier le sac de transfos (valeur de la MF 1600, 455, brochage, impédance….).
    Après quelques mises au point tout fonctionne, … bien sûr avec une antenne mini WIP dans la pièce et un quart d’onde 144 posé sur un radiateur comme plan de masse il ne fallait pas s’attendre à des miracles.
    Avec du ‘doigté’ la bande des 7 et 14 Mhz ont permis l’écoute en BLU de quelques OM (Suisses, Allemands et un français…le dimanche de mes tests il devait y avoir un ‘contest’, cela aide pour les réglages).
    Sur la bande des 144 il est plus facile d’accéder aux relais de Clamart et Sartrouville.
    J’ai eu du plaisir à remonter le temps, je pense que cela rappellera de bons souvenirs à un bon nombre d’entre vous.
    Cordialement,
    Alain.




Sujet : Mics-Radio-Années70 Nouveau De Michel (F1GOC)  Le 07-05-2020 à 14:03 sta

    Bravo Alain !
    Je n'ai plus qu'à ressortir la platine MF 9MHz (équipée d'un filtre BLU KVG) conçue par F6CER et la tête VHF et la platine MF FM conçues par F1FHR ! Le tout était commercialisé par la célébrissime maison jaune c'est à dire Béric, à Malakoff.
    Bon souvenirs confinés
    Michel


Sujet : Mics-Radio-Années70 Nouveau De F0FFB  Le 07-05-2020 à 14:15 sta

    Bonjour à tous,

    Pour ceux qui seraient intéressé, j'ai remis sur mon site quelques éléments d'histoire sur MICS. Alain y avait d'ailleurs contribué. Voir la rubrique MICS sur le lien ci-dessous.

    https://www.pocket-transi…

    JP


Sujet : Mics-Radio-Années70 Nouveau De RETRO25  Le 07-05-2020 à 14:42 sta

    @ Alain Bastier
    bonjour, beau travail .
    où vous vous êtes-vous procuré les transfos FI de 1600 kHz, c'est plutôt rare ces bêtes la non ?
    Cordialement
    JB


Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 07-05-2020 à 16:39 sta

    Re.....
    Au début du confinement j'avais ressorti de mes réserves des pièces des kits de l'époque BERIC.

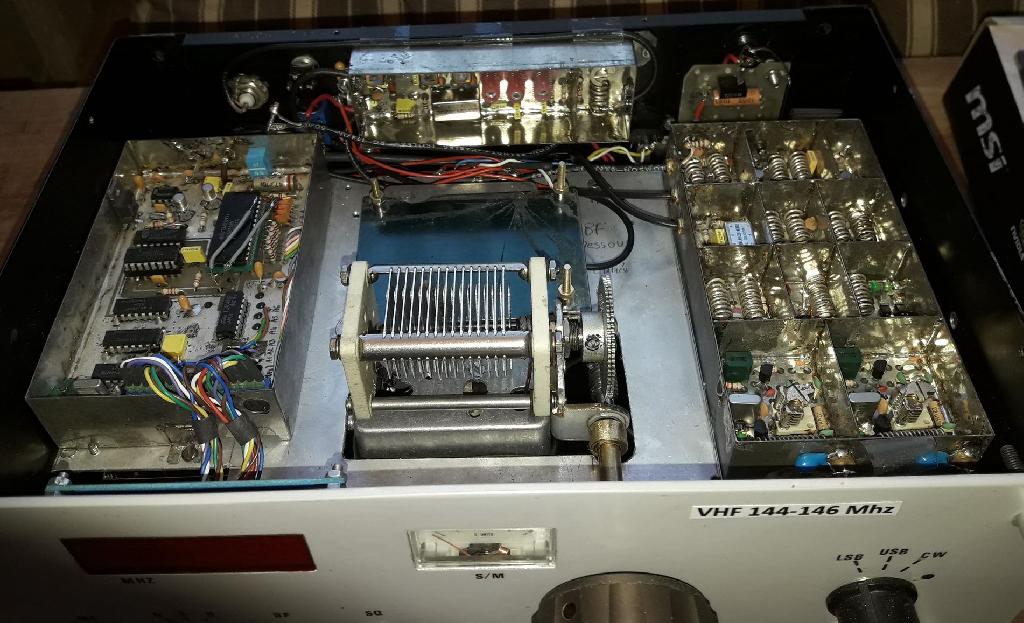

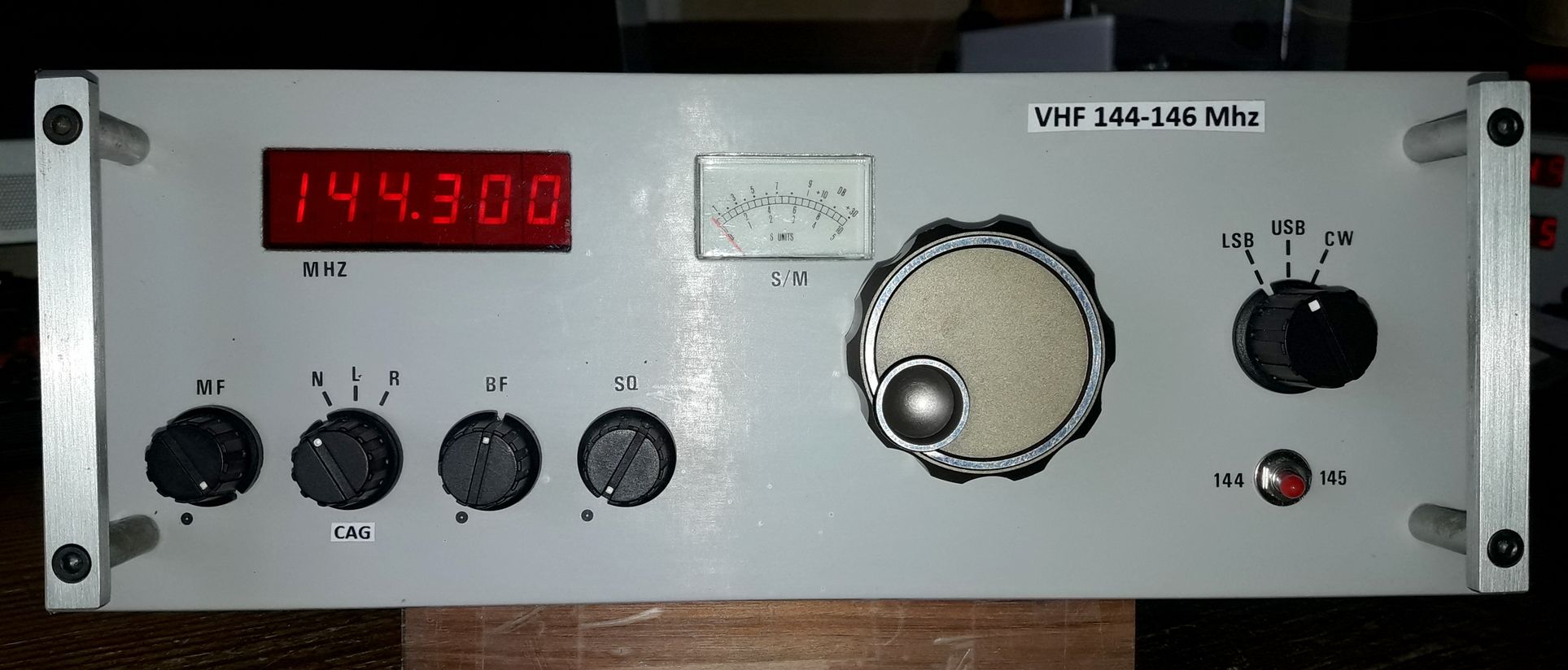

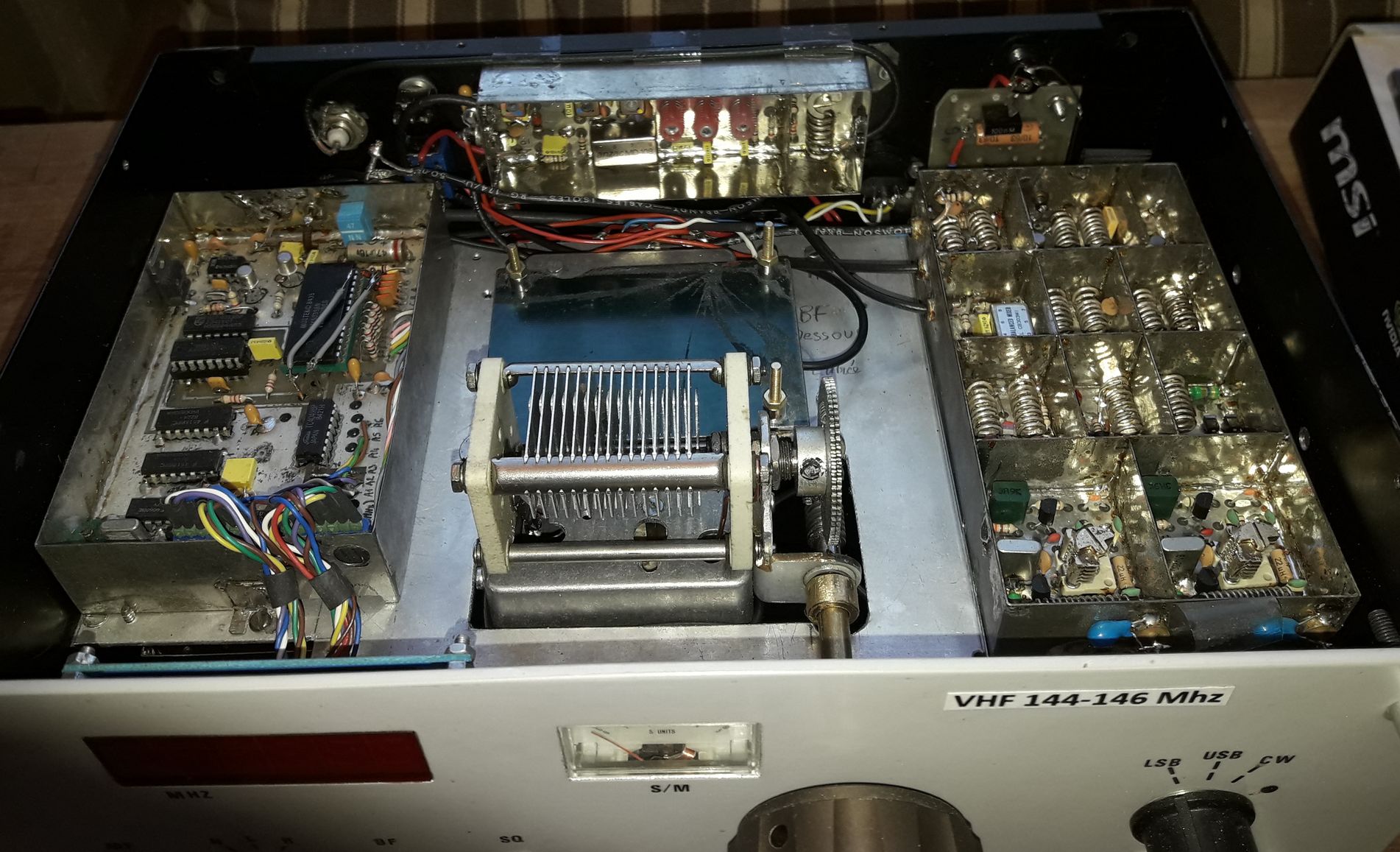

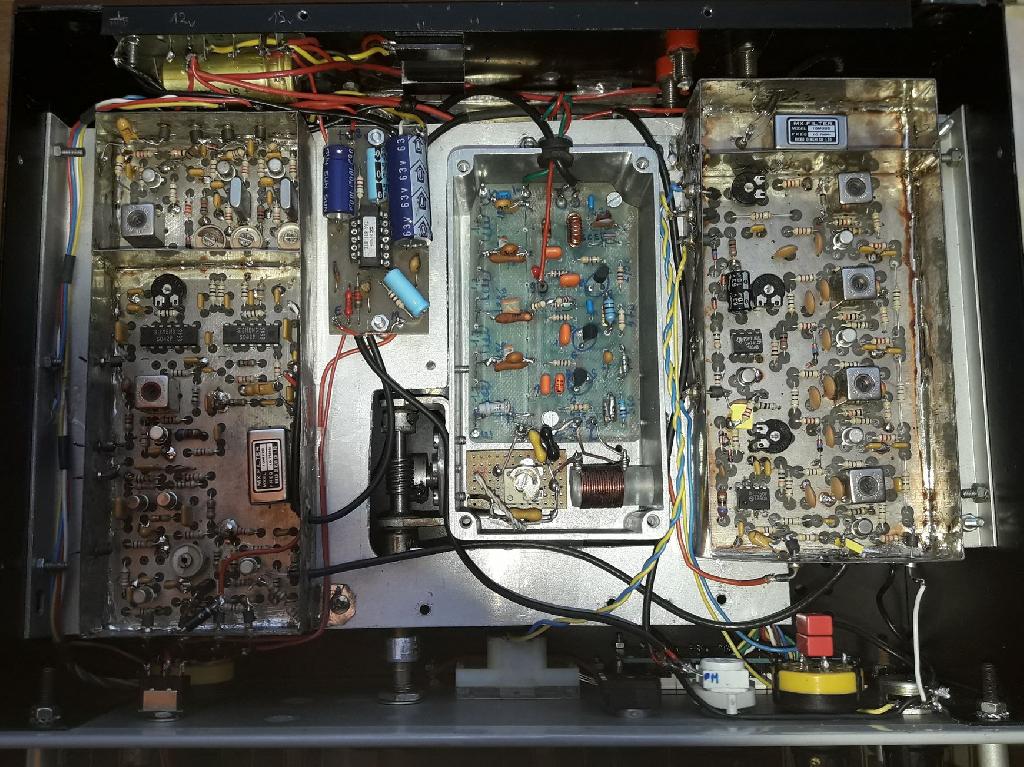

    Cela m'avait permis de reconstituer un récepteur VHF 144 BLU dont F1GOC fait mention dans son post.
    J'avais eu un peu de mal à me remettre en selle après des dizaines d'années passées sur les radios de 1920-1930.
    F6CER que j'avais contacté avait répondu à mes questions et redonné confiance.
    Je pensais avoir mis cette réalisation sur le forum avant le VFO/Fréquencemètre.
    Il manque le module MF/FM qui est en attente.
    Les transfos 1600 Kc sont des 90 µH de marque Oréor, il en restait 2 dans un sac bien fourni venant de chez MICS,
    Voilà j'ai épuisé mon stock de nostalgie, vivement la fin de cette épidémie...!
    Cordialement,
    Alain.




Sujet : Mics-Radio-Années70 Nouveau De Bombarde  Le 15-05-2020 à 22:57 sta

    Bonsoir,

    J'en ai eu 2 qui ne m'ont jamais servi.... Ils venait de chez F3LG
    J'ai pas mal de mandrins et carcasses Oréor. On peut en refaire ? Avec du temps.....
    Bombarde

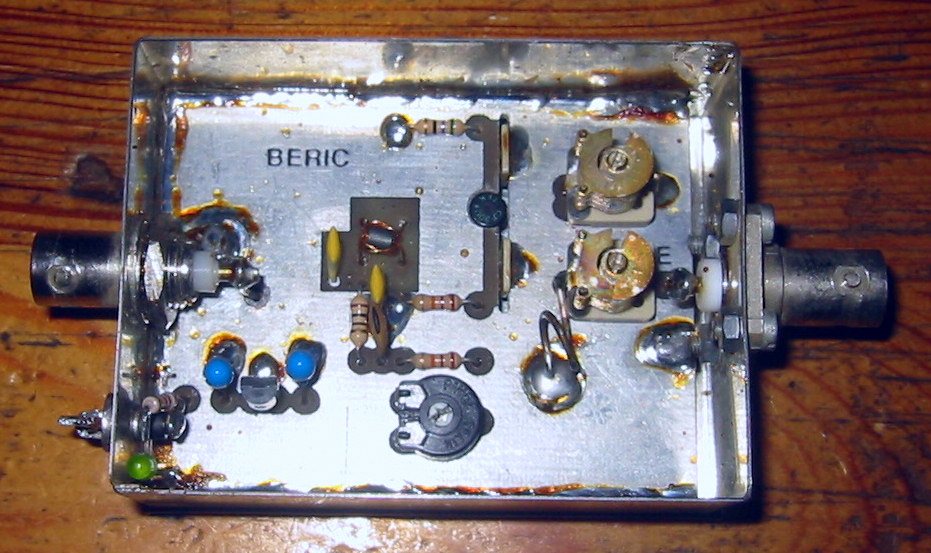

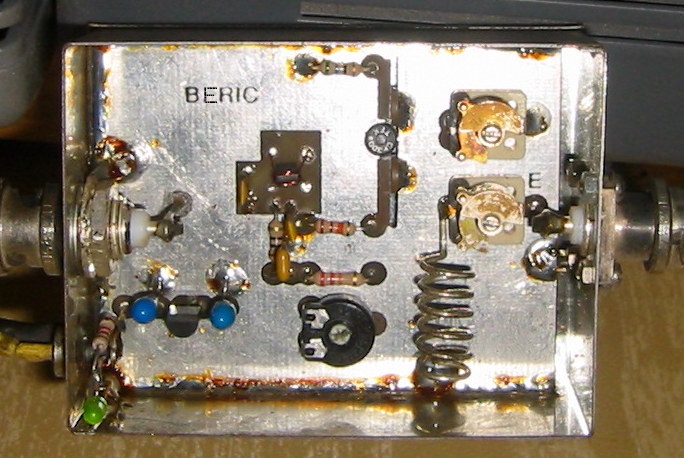

Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 16-05-2020 à 08:49 sta

    Bonjour les jeunes .......

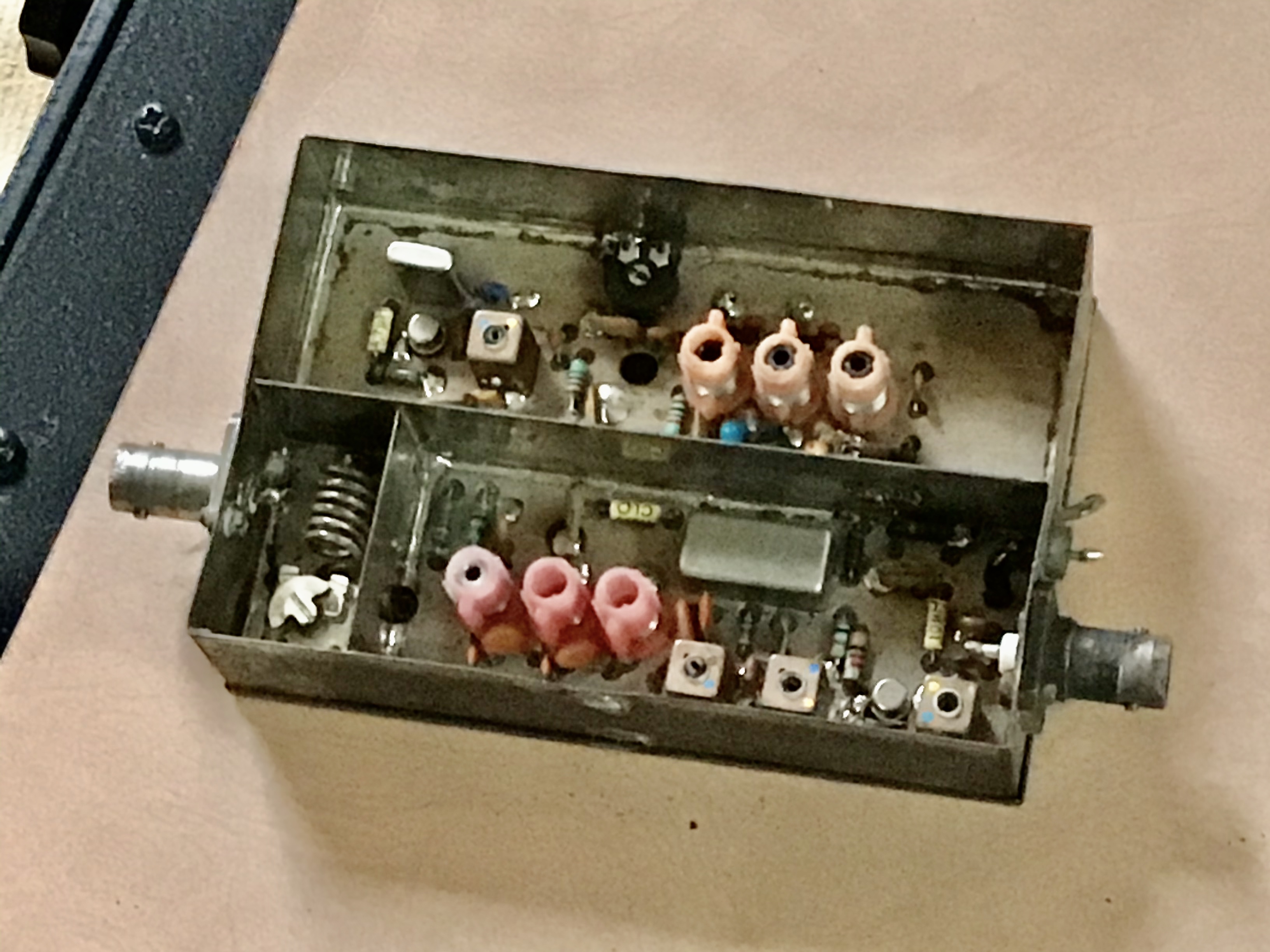

    Dans la série nostalgie , je viens de retrouver ce convertisseur 144 / 28 ..... pas trop rouillé pour son âge. ( il est bien le seul !)




Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 16-05-2020 à 10:04 sta

    Bonjour,
    J'ai encore le module qui va devant....et quelques autres toujours en fonction, plus dynamiques que moi hélas...!
    Cordialement,
    Alain.




Sujet : Mics-Radio-Années70 Nouveau De Michel (F1GOC)  Le 16-05-2020 à 16:49 sta

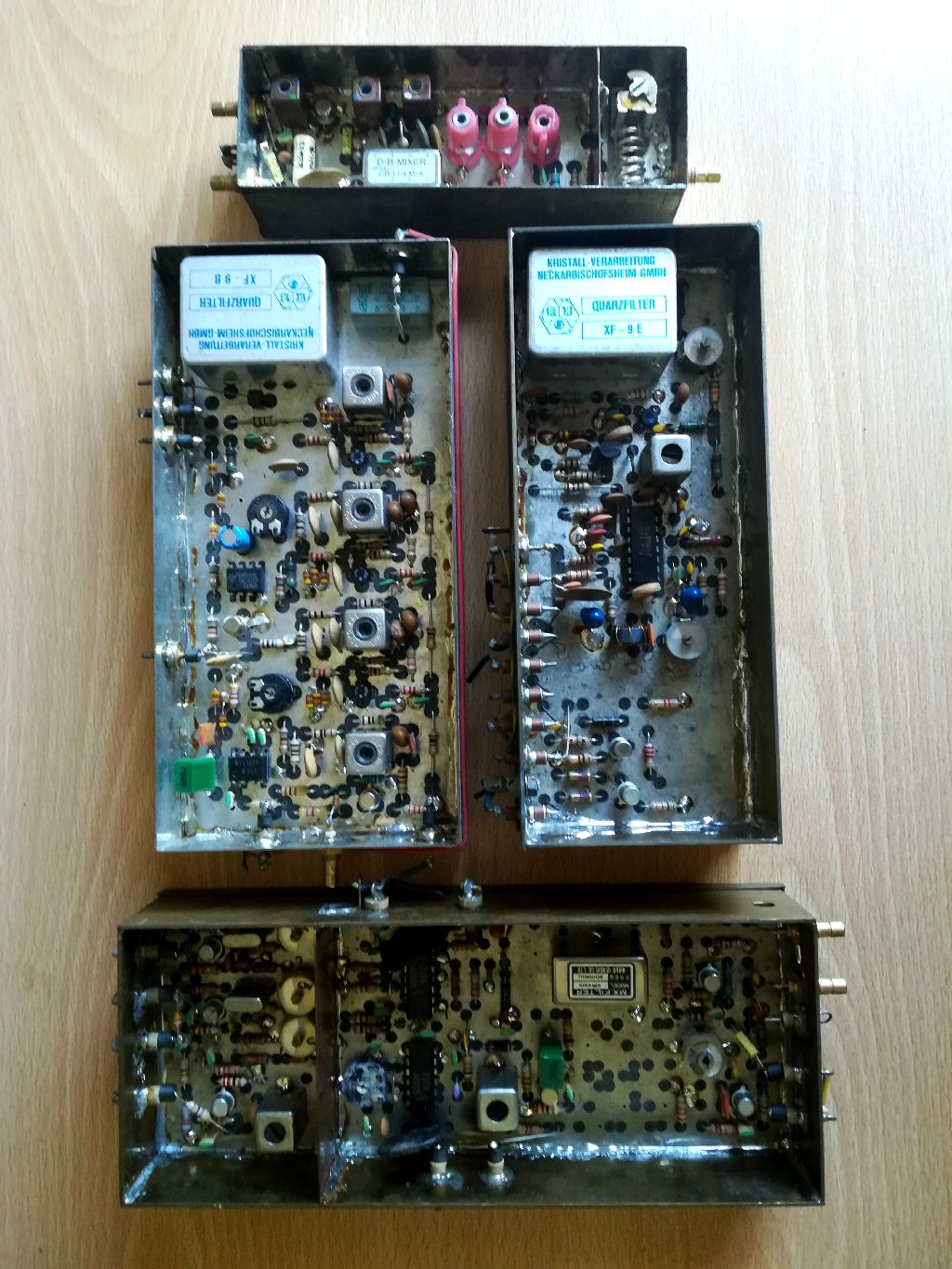

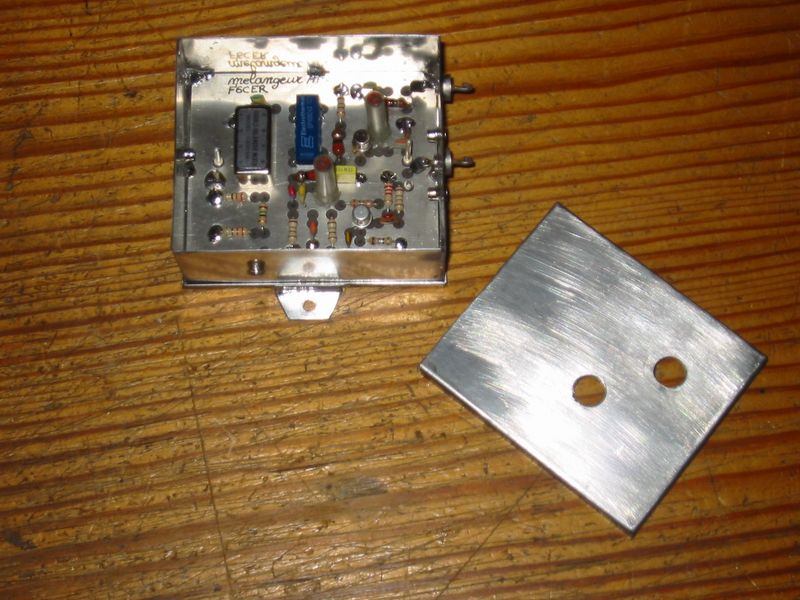

    A vos mouchoirs, en voilà 4 de plus : platines MF BLU (F6CER) et FM (avec les filtres à quartz qui vont bien), tête VHF de F1FHR, et la dernière, je ne sais plus. Pas grave, je vais relire le bouquin de Georges (Technique de la BLU), que je viens de retrouver.
    Mon projet de transceiver VHF n'avait pas abouti, faute d'avoir réussi à mettre au point le synthétiseur. J'avais mis la barre trop haut ...
    Cordialement
    Michel




Sujet : Mics-Radio-Années70 Nouveau De F6FLC  Le 17-05-2020 à 01:13 sta

    Bonjour,

    je faisais pareil à l'époque avec les modules Semco-Lausen teutons achetés chez Hahnes Bauer, gros catalogue vert
    ou les kits DL6HA de VHF-Communication vendus par Mics Radio

    Michel...

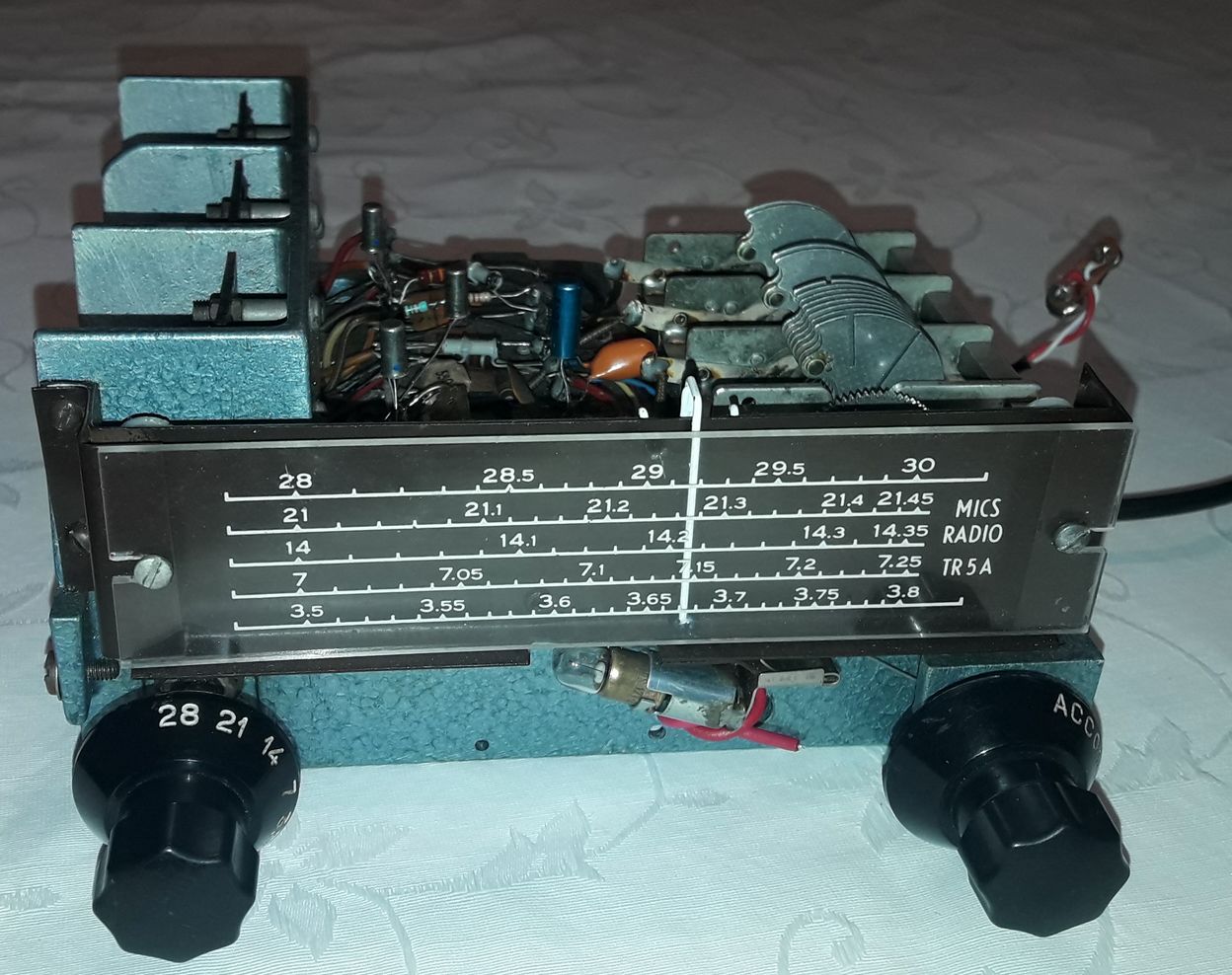

Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 06-06-2020 à 09:30 sta

    Bonjour,

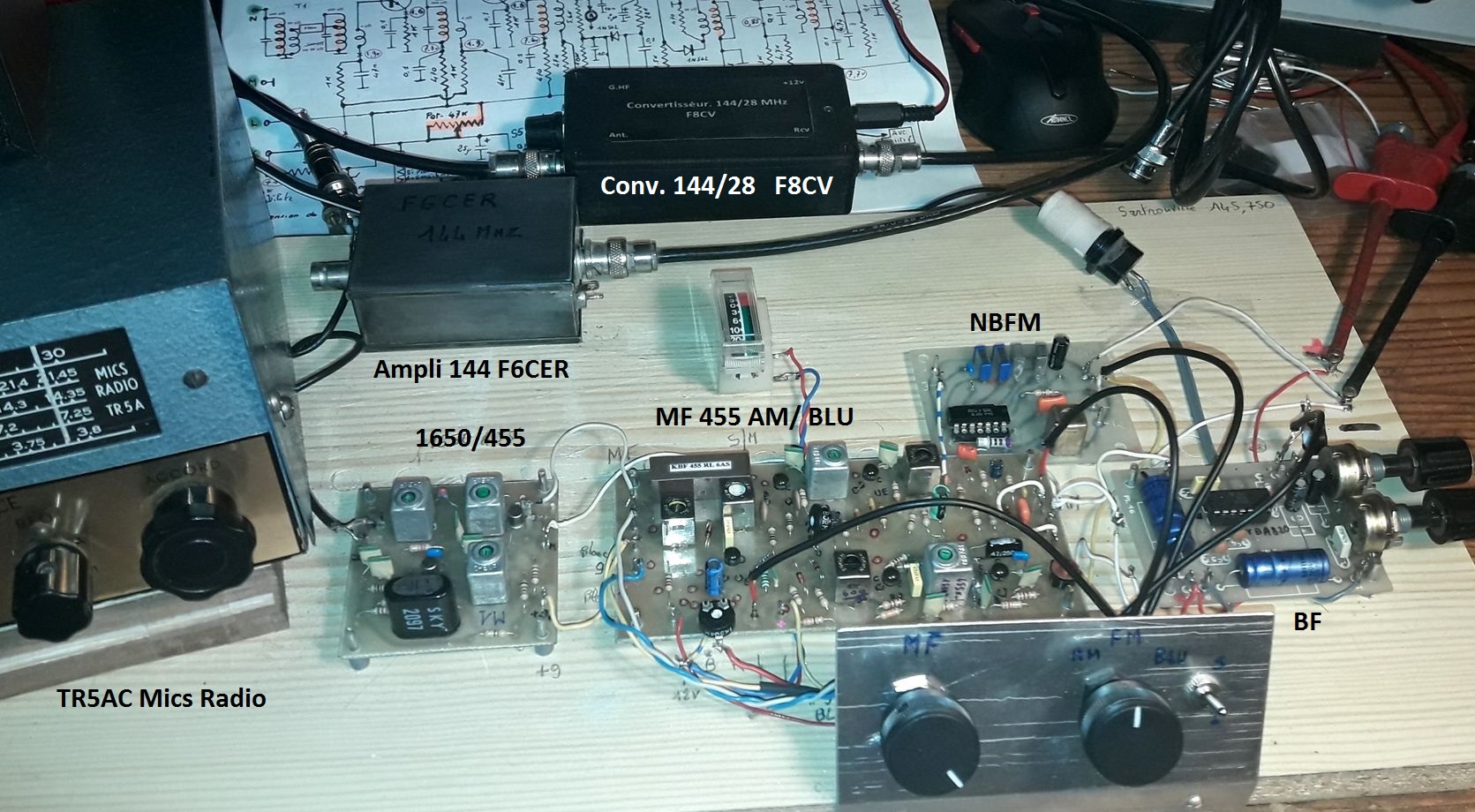

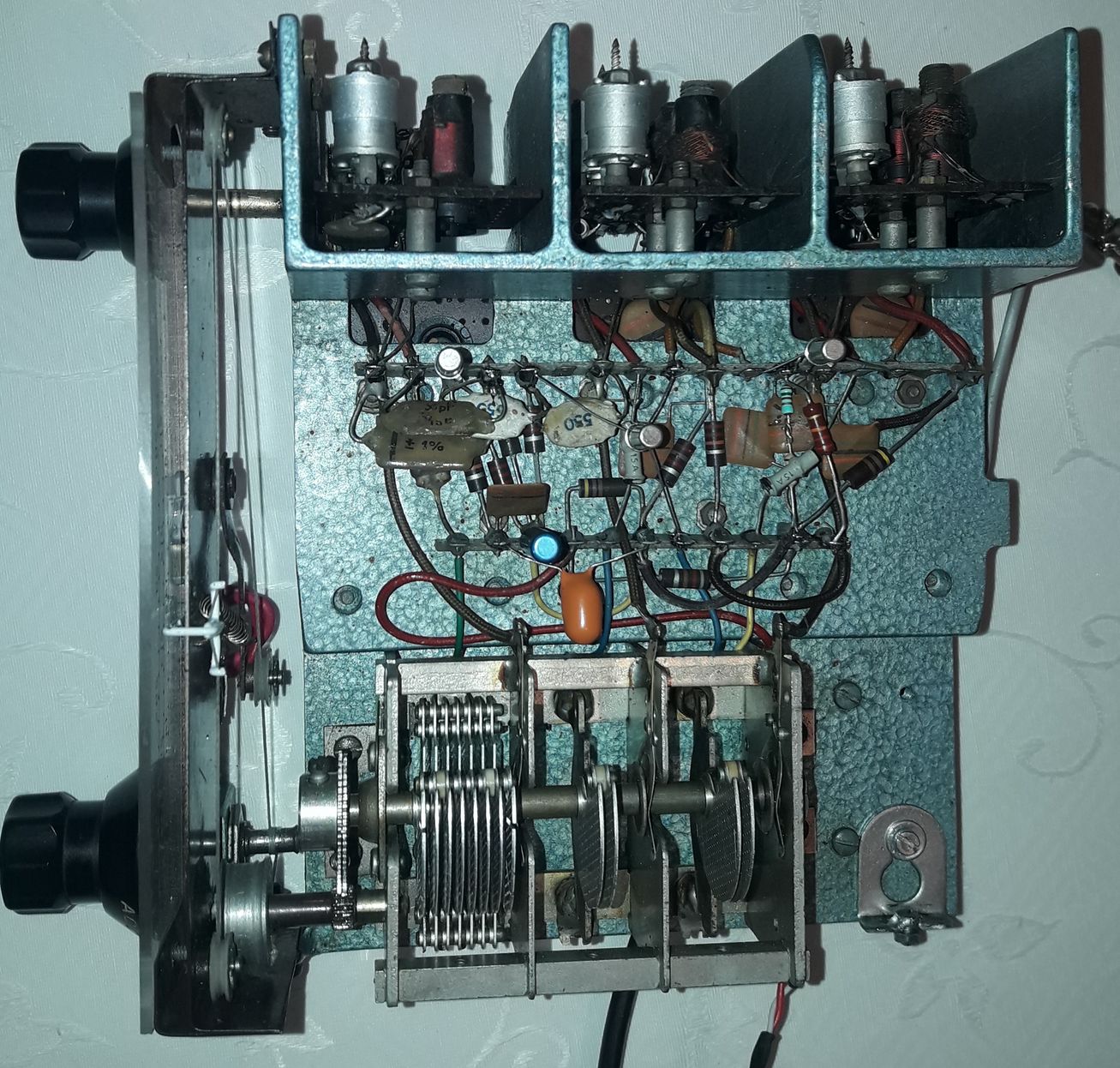

    Après recréation d’une chaine mélangeur 1600/455Kc, MF 455 Kc AM/BLU qui fonctionne très bien derrière un convertisseur MICS TR5AC que je possède depuis longtemps, j’ai récupéré une épave de convertisseur MICS TR5A en panne. Ces têtes HF sont superbes même si elles sont « dépassées », je souhaite réellement la restaurer.
    L’aspect général semble bon et pas « bricolé », les transistors sont AF115, AF114, AF115, bien sûr ils ne sont pas en bon état… !
    Après avoir refait le système d’entrainement du CV et fabriqué l’aiguille perdue la mécanique est OK.
    Un relevage du câblage permet de constater qu’il correspond en tous points à 2 schémas d’époque différente équipés de SFT317. J’en possède en quantité suffisante et ils sont bons au testeur.
    Les premiers tests montrent que l’oscillateur fonctionne et qu’il est possible de réaligner le cadran dans des conditions de précision suffisantes.
    Le convertisseur est connecté à la chaine MF 1600/455 Kc, le générateur HF connecté à l’antenne permet d’entendre le signal modulé, le réglage des bobines HF et Mélangeur est possible. Assez flou pour la partie HF.
    Le convertisseur branché sur une antenne on ne reçoit rien et on constate qu’il ne crée aucun bruit supplémentaire sur toutes les gammes ce qui n’est pas normal surtout sur la bande des 28 Mhz lorsqu’il est précédé d’un ensemble ampli VHF/convertisseur 144/28 Mhz.
    Tout semble qualitativement bon et tout se passe comme si le niveau d’amplification était insuffisant ???. Hélas Je ne peux pas faire de comparaison avec le convertisseur qui fonctionne car ils sont de génération très différente.

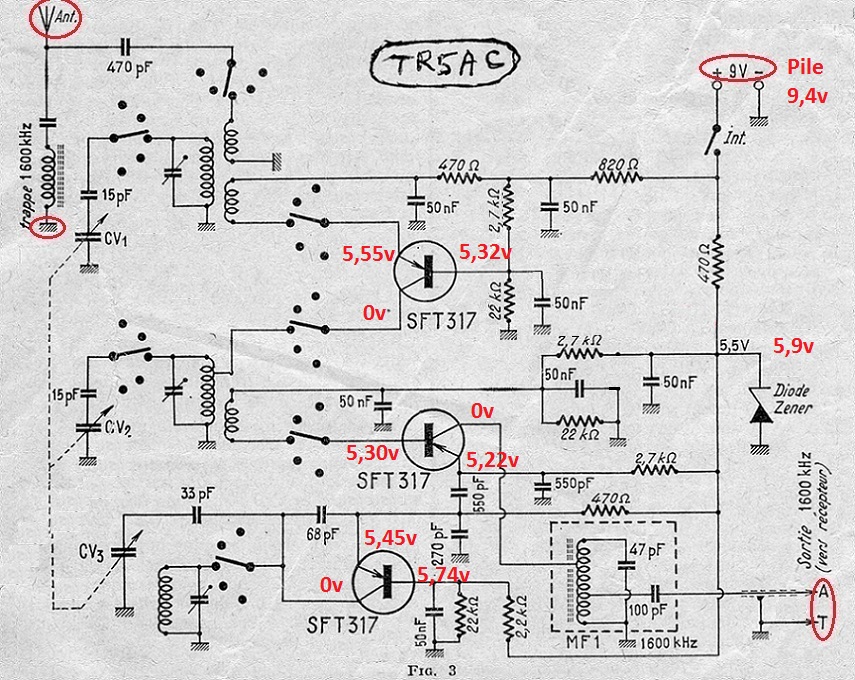

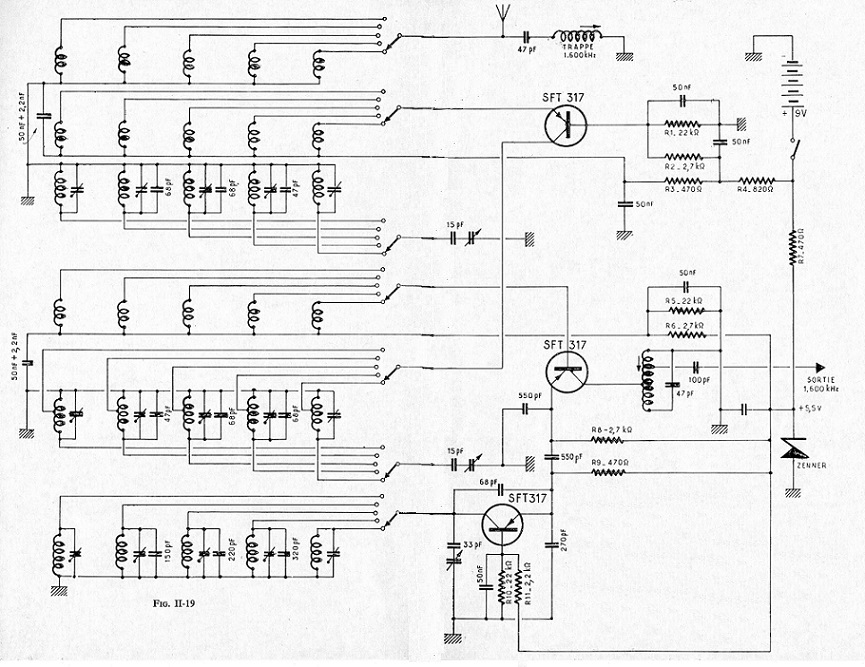

    Je vous joins quelques photos avec schémas et relevage des principales tensions.
    Je vous remercie par avance pour votre aide car je ne sais plus où chercher… !!!
    Cordialement,
    Alain.




Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 06-06-2020 à 12:20 sta

    Ces mécaniques moulées sont superbes et donnent envie de remettre a neuf ces montages
    Un truc peu connu : dans les années 60 on bricolait beaucoup dans les autos avec des accessoires tels que les jantes en fonderie d’alu « Delta Mics » elles sortaient de la meme fonderie


Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 06-06-2020 à 13:09 sta

    Re .....,
    Je connais bien l'histoire de Mics devenu SM électronique par la suite.
    Ces têtes HF sont très belles, j'en ai eu plusieurs que j'ai restaurées mais là je suis dépassé !
    J'ai des doutes avec les PNP installés, sur 9 testés je trouve des écart de HFE importants allant de 70 à 200 et pour un même transistor un HFE qui augmente si on le laisse branché longtemps sur le testeur.
    J'ai réellement besoin d'aide
    Merci...!
    Cordialement,
    Alain.


Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 06-06-2020 à 15:44 sta

    A priori il y a un hic sur le transistor mélangeur , vous devriez trouver au moins 0,2v entre base et émetteur


Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 06-06-2020 à 18:02 sta

    Ok je vais fouiller dans ce sens, en fait j'étais polarisé sur l'écart base/émetteur de la partie HF.
    (J'avais comme souvenir que la tension base devait être supérieure à la tension émetteur ?, tout ça c'est vieux comme moi ).
    Les composants sont difficiles d'accès, certaines résistances ont pu varier et des condensateurs peuvent fuir (vu son état d'origine cette tête HF à du subir quelques ''intempéries'' ?).
    J'ai noté que la résistance qui va du +5,9 v à l'émetteur du transistor mélangeur ne fait que 2,1 k au lieu des 2,7 K. D'autres on varié d'environ 20%.
    J'ai bien peur d'être obligé de tout démonter ce qui n'est pas compliqué, qu'en pensez vous ?
    Merci pour votre aide.
    Cordialement,
    Alain.


Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 06-06-2020 à 21:26 sta

    Vu l’etat parfait du convertisseur, il serait interessant de remplacer la plupart des résistances et des condensateurs de découplage , ce sont des céramiques mais a cette époque ils avaient souvent des problèmes , surtout pour des valeurs du style 47nF , j’ai comme exemple les fameux KWM-2 de Collins , j’en ai déjà remis en etat une bonne trentaine et dans tous les cas sans exception les condensateurs céramique de forte valeur avaient des fuites
    Essayez de ne pas toucher aux condensateurs au mica sinon il faudra refaire tout l’alignement


Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 07-06-2020 à 10:32 sta

    Bonjour,
    Il est évident que je vais suivre votre conseil, je vais quand même remplacer les résistances agglomérées dont la valeur est en écart de 20% voir plus.
    Pour changer les condensateurs de découplage qui sont au ras du châssis il va falloir ''désosser''. Les micas qui sont je pense des tropicalisés sont de bonne qualité et bien sûr ne seront pas changés.
    Je manque de résistances et de condensateurs de certaines valeurs, une petite commande va me retarder...
    Je ne manquerai pas de vous tenir au courant de l'avancement des travaux.
    Avec mes remerciements,
    Alain.


Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 07-06-2020 à 17:36 sta

    Juste un détail qui peut changer pas mal de choses : il y a une erreur fondamentale dans ces montages : l’absence de découplage sérieux de la diode zener entraine un souffle qui module l’oscillateur et détériore la sensibilité surtout sur 21 et 28 MHz
    Il est impératif de lui ajouter au moins un condensateur tantale d’au moins 47uF en parallèle et , mieux, d’ajoute une cellule de découplage supplémentaire de 220 Ohms plus 100nF pour alimenter le transistor oscillateur


Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 07-06-2020 à 18:15 sta

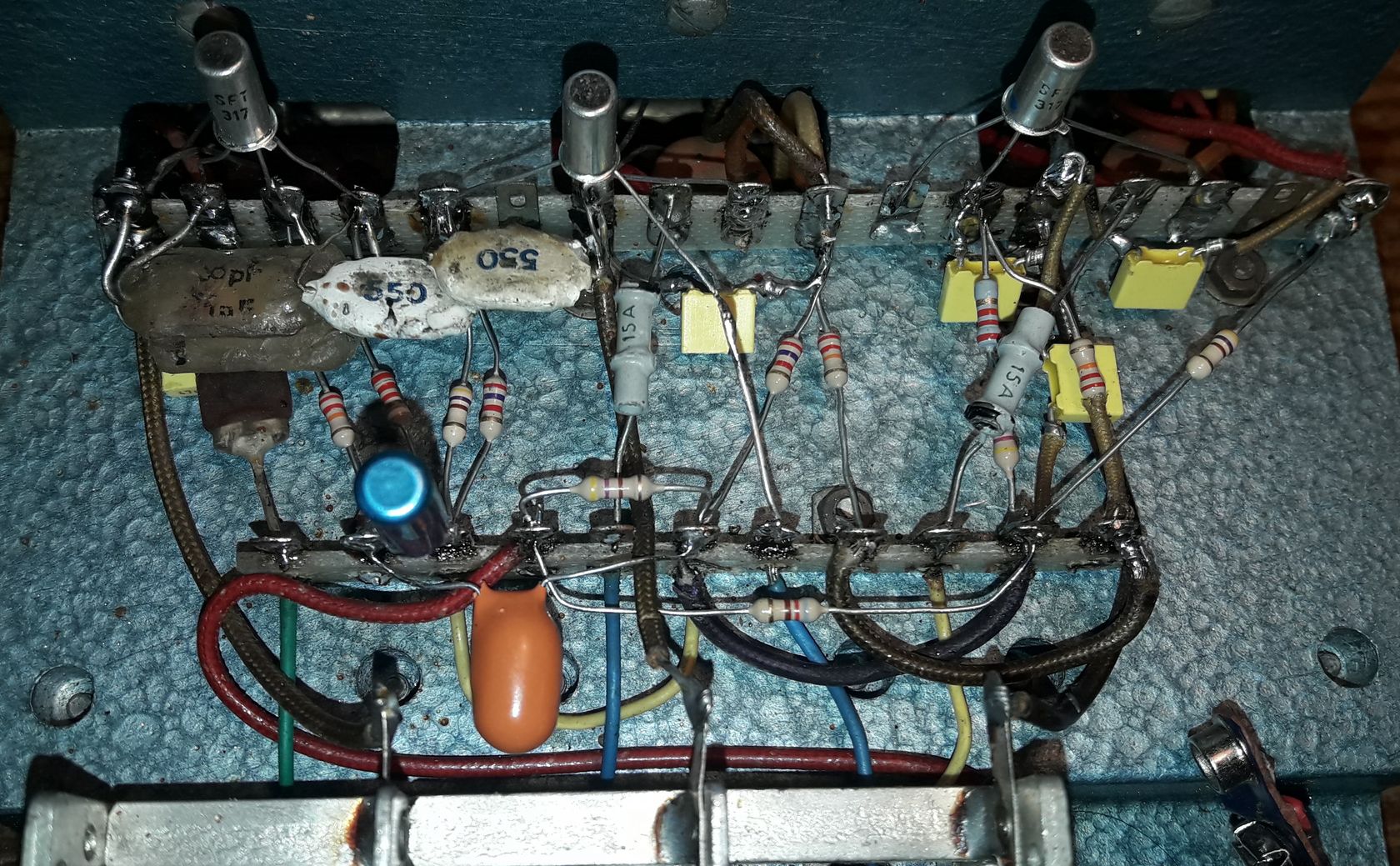

    J'ai effectivement mis un 47 µF que l'on voit en orange sur la photo du châssis pour régler le bruit de la zener, je retiens votre cellule pour alimenter l'oscillateur.
    Hélas pour le moment ce n'est pas le bruit qui me gêne, j'aimerai bien l'entendre souffler un peu

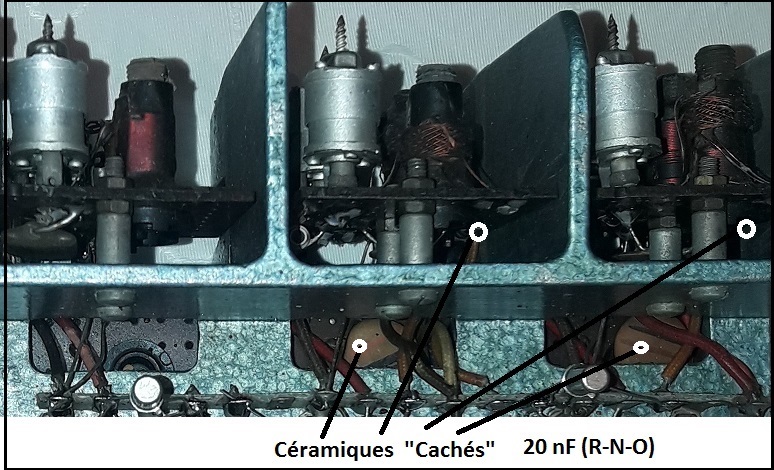

    Une observation du bloc dans les endroits cachés montre qu'il y a aussi des céramiques (on en aperçoit 2 par les ouvertures dans le bloc alu), si ils sont fatigués ce sera une vrai galère pour les changer.
    Cordialement et à bientôt,
    Alain.


Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 18-06-2020 à 12:49 sta

    Bonjour,
    Après réception des composants et 2 interventions chirurgicales (une pour moi, la seconde pour le convertisseur, les condensateurs micas de l’oscillateur n’ont pas été remplacés comme recommandé), je me rassure car je me porte mieux que le convertisseur dont le transistor mélangeur reste obstinément avec -0,08v de tension (émetteur/base) . Les 2 autres transistors ont une tension de 0,24v. Lors d’essais et de mesures je note que si l’oscillateur est inactif la tension émetteur/base du mélangeur monte à 0,2v !!!
    Les céramiques cachés n’ont pas été remplacés, ils sont sous les CI des bobinages et très difficiles d’accès . La valeur des visibles semble être de 20 nF ce qui ne correspondrait pas au schéma le plus complet que j’ai .

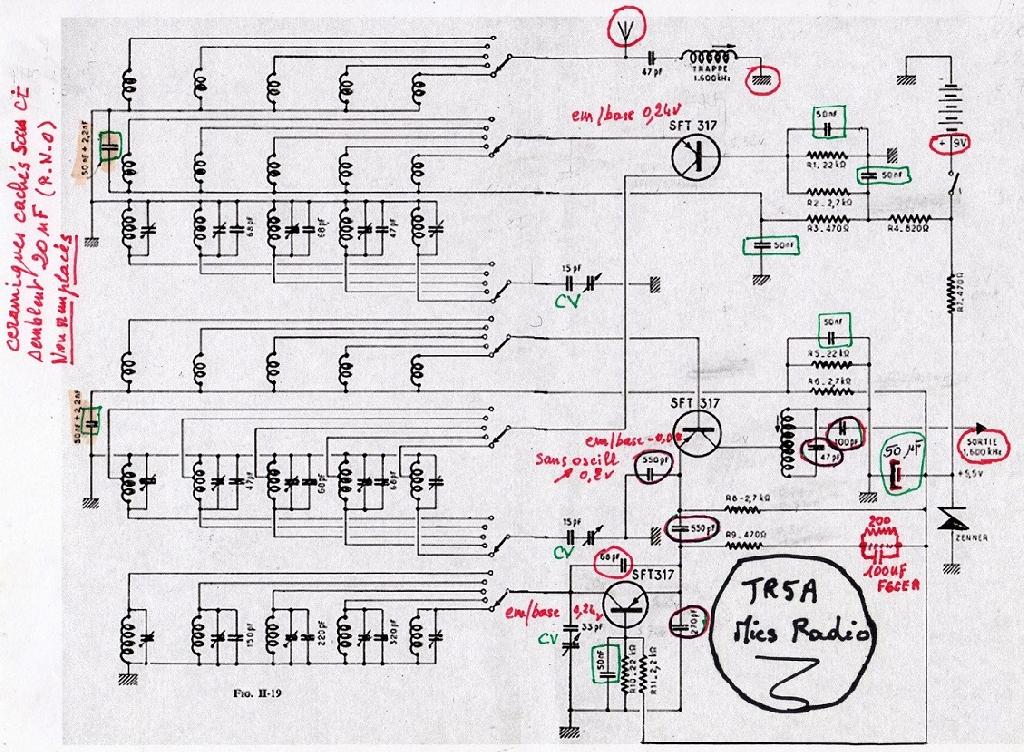

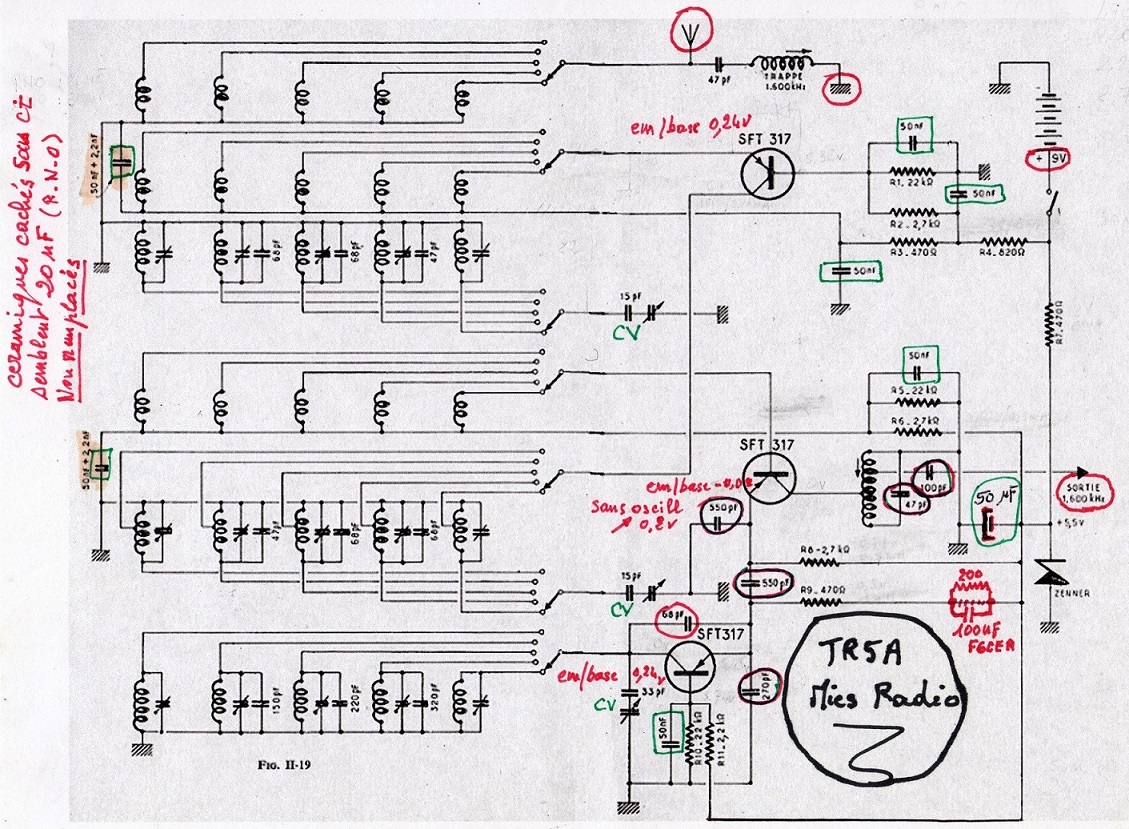

    Je vous joins quelques photos avec schémas et relevage des principales tensions.
    Je vous remercie par avance pour votre la suite de votre aide … !!!
    Cordialement,
    Alain.




Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 18-06-2020 à 15:19 sta

    Re....
    Un petit test supplémentaire : j'ai relié directement la base du mélangeur à sa ligne de polarisation (les 2 côtés sont dessoudés) la tension base émetteur ne change pas et reste à -0,08v. Quand on stoppe l'oscillateur, la tension semblant devenir normale (env. 0,2v base émetteur), les 2 * 550 pF ne peuvent-il pas être responsables bien que mesurés bons (c'est des micas qui je crois sont très fiables).
    Je dois prendre un petit repos, avant poursuite des modifications.
    Cordialement,
    Alain.


Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 18-06-2020 à 20:02 sta

    La variation de tension serait elle due au redressement de la tension d’OL par le transistor melangeur ? C’est une hypothese mais a ce moment la le transistor devrait fonctionner correctement ? Etonnant .... j’essaye de comprendre ce qui se passe


Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 18-06-2020 à 20:44 sta

    Re...
    J'ai fait d'autres essais sur le transistor mélangeur :
    J'ai testé avec un neuf et un SFT357 : même résultat.
    Le courant collecteur est de 0,26 mA
    Si je débranche le 550 pF qui se trouve entre les 2 résistances le courant collecteur passe à 0,16 mA.
    Si je rebranche ce condensateur et si je débranche le 550 pF qui va à la masse, le courant collecteur passe à 0,47 mA, la tension base émetteur passe à 0,6 v.
    Je remplacerai bien les 2 condensateurs de 550 pF et celui de 270 pF par des styroflex car je pense (???) que cela n'aurait que peu d'action sur la fréquence, cela est-il une bonne idée ?.
    Toutes ces recherches sont en mode statique......
    J'ai un oscilloscope que je peux sortir de l'oubli, il n'est pas super mais peut faire des mesures dans la bande des 3 à 4 Mhz.
    Bonsoir.



Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 19-06-2020 à 09:44 sta

    Quelques mesures a faire : regarder ce qui se passe lorsque l’oscillateur n’est plus alimenté , En levant la résistance de 200 Ohms par exemple , après tout une grosse variation de courant dans un mélangeur est normale lorsqu’on lui supprime son oscillateur local mais je ne comprends pas qu’il n’ait plus de gain , ce devrait être le contraire



Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 19-06-2020 à 11:46 sta

    Bonjour,
    Pas très en forme ces derniers temps je remets un peu d’ordre dans mes mesures et dans mes tests.
    Tout d’abord j’ai fait un relevé de tensions sur le convertisseur que j’avais remis en état il y a au moins 30 ans et qui fonctionne bien. Son schéma est très proche pour la partie HF et identique pour la partie mélangeur.
    J’ai refait les mêmes mesures sur celui qui pose « problème ».
    Votre perplexité m’a fait douter de la qualité de mes informations, et partant du principe qu’il n’y a pas plus difficile que de trouver une erreur qui n’existe pas, j’ai remis en cause mes tests de fonctionnement en mode réel bien que je ne comprenne pas les différences de tensions entre les 2 montages .
    Ce matin sur la bande des 7 Mhz, j’ai pu écouter 2 radioamateurs français assez clairement (mon antenne est une « mini wip» à l’intérieur de l’appartement, donc pas de miracle à attendre).
    D’autres tests seront nécessaires sur toutes les bandes et avec le convertisseur 144/28.

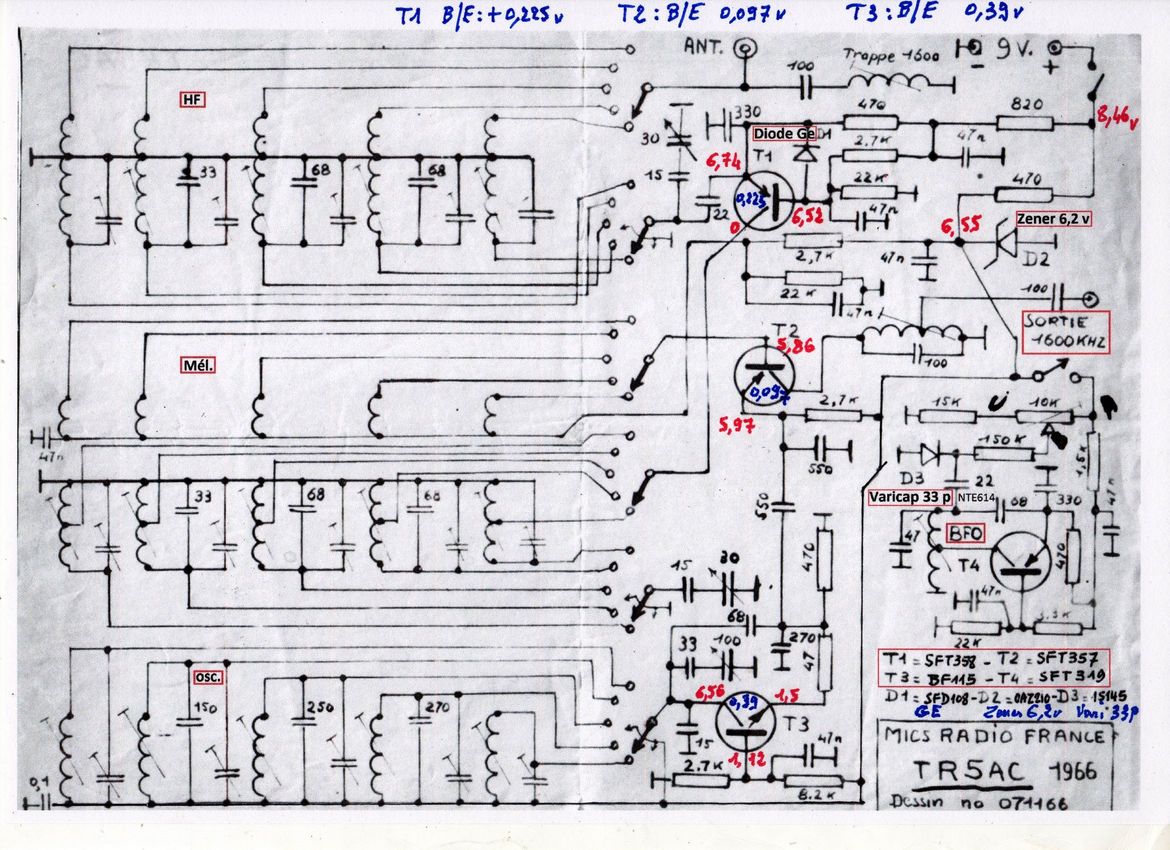

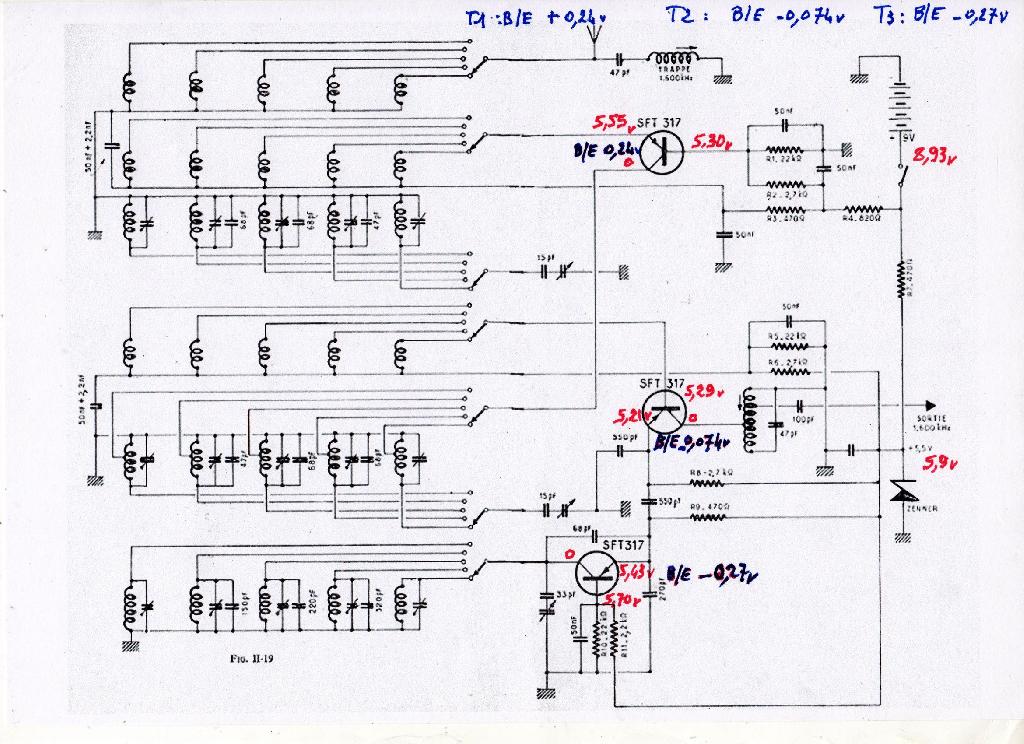

    Je vous joins les 2 schémas avec dernier relevage des principales tensions.
    Je ne manquerai pas de vous tenir au courant de la suite des tests.
    Cordialement,
    Alain.




Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 19-06-2020 à 16:08 sta

    En me relisant je vois que je n'ai pas répondu à votre demande.
    Le courant collecteur du transistor mélangeur est de 0,26 mA, si je coupe l'alimentation de l'oscillateur il descend à 0,05 mA.
    Depuis ce matin je n'ai pas réussi à avoir d'autres écoutes, capter des OM dans mon appartement est un peu une loterie ce qui ne m'aide pas pour les tests, (je ne parle même pas des parasites).
    Le générateur HF est entendu à son minimum de sortie mais comme c'est un appareil basique je n'ai aucune idée de la sensibilité du convertisseur.
    Cordialement,
    Alain.

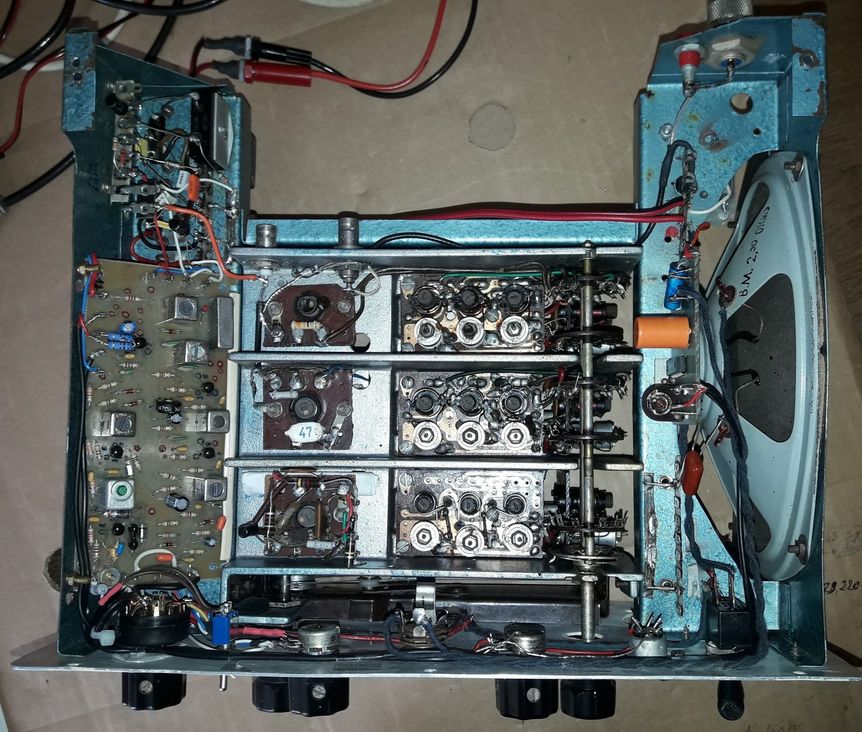

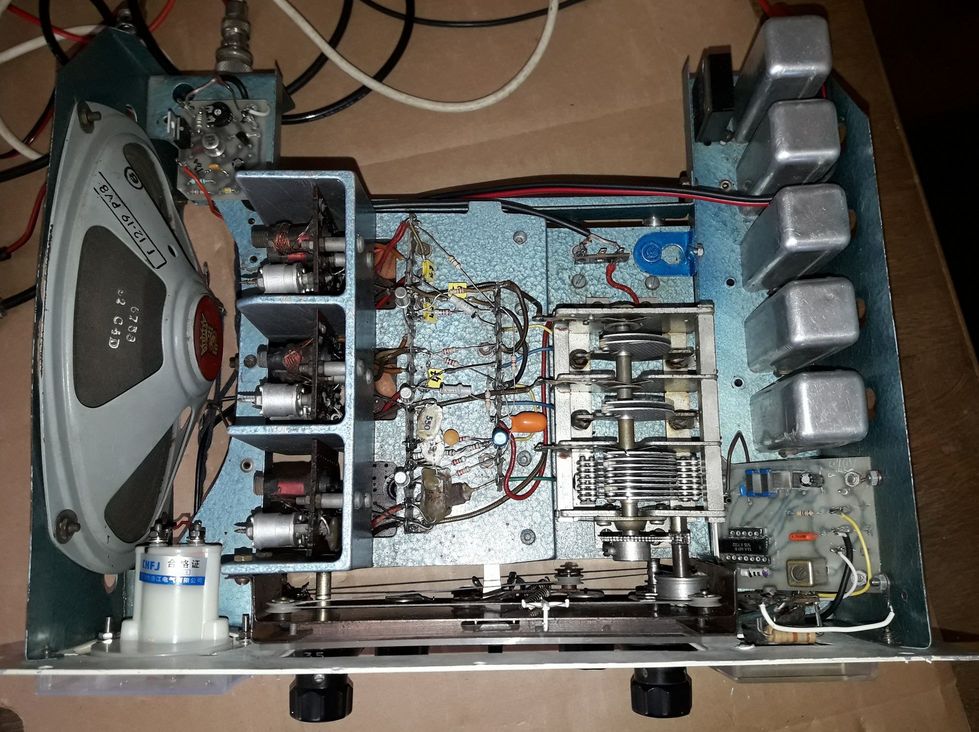

Sujet : Mics-Radio-Années70 Nouveau De Alain Bastier  Le 04-09-2020 à 14:28 sta

    Bonjour,

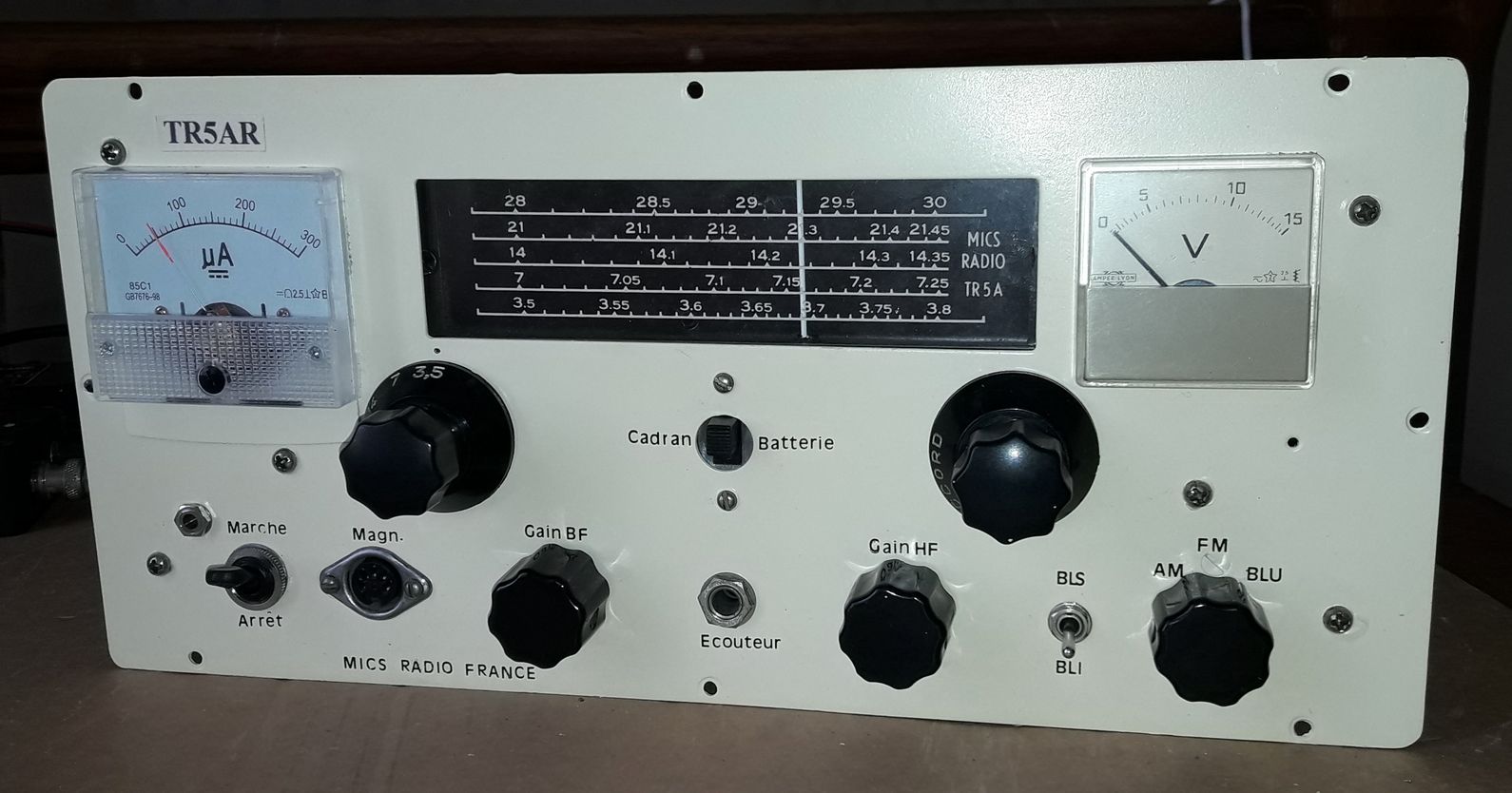

    Après un peu de repos j’ai repris la restauration du TR5AC des années 60 de « MICS » La partie HF a été remise en état et alignée au mieux !, la partie moyenne fréquence 455 Kc AM/BLU à été modernisée et la NBFM a été ajoutée si utilisation d'un convertisseur 144/28. La face avant pleine de trous a été refaite pour respecter au mieux l'originale. Tout fonctionne bien, connecté à la campagne, sur une antenne électronique un peu ancienne de « DATONG ».
    Merci a F6CER qui m’a aidé malgré la médiocrité des informations que j’avais fournies.
    Cordialement.
    Alain.




Sujet : Mics-Radio-Années70 Nouveau De f6cer  Le 04-09-2020 à 15:10 sta

    Superbe , encore bravo


Sujet : Mics-Radio-Années70 Nouveau De f0ffb  Le 04-09-2020 à 15:22 sta

    Bravo Alain. cela fait plaisir de voir ce matériel sauvé et opérationnel.

    Jean-Pierre


Sujet : Mics-Radio-Années70 Nouveau De f6crv  Le 04-09-2020 à 16:43 sta

    bonjour - un très grand bravo pour cette réalisation
    avec les 73 de F6CRV
