Sujet : Est ce normal ou caourant ? Nouveau De georgesgiralt  Le 01-06-2020 à 19:47 sta

    Bonjour,
    Il m' a pris la lubie de mesurer de petites capas céramiques.
    Je n'en connais ni l'origine ni la ''qualité''... Sauf qu'elles étaient dans mon tiroir ...
    Certaines, marquées ''103'' font 68 nF en moyenne.
    D'autres marquées ''102'' sont entre 4 et 7 nF...
    En gros je suis à 60% de tolérance.
    Est ce normal ou dois-je les jeter ?
    Merci pour vos avis.


Sujet : Est ce normal ou caourant ? Nouveau De HLJ  Le 01-06-2020 à 21:50 sta

    Bonsoir,

    Ou jeter l'appareil qui sert à les mesurer ....

    Comme on ne vois ni l'un ni l'autre ...

    Meilleures salutations.
    HLJ


Sujet : Est ce normal ou caourant ? Nouveau De georgesgiralt  Le 01-06-2020 à 22:23 sta

    Ben, l'appareil en question donne de ''bonnes valeurs'' pour des capas de capacité voisines (capas films axiales de marque Vishay, Era ou non marquées que j'emploie pour réparer les postes.
    Donc j'aurais tendance à lui faire confiance (à 5% près...)


Sujet : Est ce normal ou caourant ? Nouveau De FOXPAT54  Le 02-06-2020 à 05:54 sta

    Bonjour,

    Puisque l'appareil de mesure donne de bonnes valeurs par ailleurs,ces condensateurs céramiques à 60% hors tolérances sont bons à jeter.En ce qui concerne les postes à lampes ,je n'ai jamais utilisé des condensateurs céramiques au-dessus de 1nF.

    Bonne continuation.

    Patrick.


Sujet : Est ce normal ou caourant ? Nouveau De f6cer  Le 02-06-2020 à 08:35 sta

    Bonjour
    Si vous mesurez les condensateurs avec un capacimètre chinois , méfiez vous de sa fiabilité :au moindre défaut et a la moindre fuite il donne une valeur bien supérieure a la réalité
    Le pont est la seule solution pour avoir une mesure correcte


Sujet : Est ce normal ou caourant ? Nouveau De Joel8  Le 02-06-2020 à 10:27 sta

    ''103'' la bonne valeur c'est 10 nF
    ''102'' bonne valeur 1nF



Sujet : Est ce normal ou caourant ? Nouveau De f6cer  Le 02-06-2020 à 11:20 sta

    Ah bon ? Ce n'est pas 103 pF et 102 pF ?


Sujet : Est ce normal ou caourant ? Nouveau De michel87  Le 02-06-2020 à 12:21 sta


    Bonjour,

    Dans la rubrique '' marquage composants '' ci dessous, il est question de ce type de marquage.


Sujet : Est ce normal ou caourant ? Nouveau De Joel8  Le 02-06-2020 à 12:50 sta

    Ah bon ? Ce n'est pas 103 pF et 102 pF ?
    On ironise ?


Sujet : Est ce normal ou caourant ? Nouveau De Tango  Le 02-06-2020 à 14:13 sta

    Slt,

    103 = 10 + 3 ''000'' = 10000 pF = 10 nF
    102 = 10 + 2 ''00'' = 1000 pF = 1 nF

    Pas plus compliqué que cela !

    Tango ......... les Vosges déconfinés !


Sujet : Est ce normal ou caourant ? Nouveau De F6FLC  Le 02-06-2020 à 14:55 sta

    Ils font de l'humour !


Sujet : Est ce normal ou caourant ? Nouveau De georgesgiralt  Le 02-06-2020 à 17:14 sta

    Ooups !
    J'ma trompé ! C'est les 104 qui font 68nF et les 103 à 6 nF.
    Mais, bon, j'ai compris le message. Poubelle.


Sujet : Est ce normal ou caourant ? Nouveau De Joel8  Le 02-06-2020 à 19:45 sta



Sujet : Est ce normal ou caourant ? Nouveau De f6cer  Le 02-06-2020 à 20:20 sta

    « J'ma trompé ! C'est les 104 qui font 68nF et les 103 à 6 nF. »
    Si ce sont des céramiques classe 3 c’est tout a fait normal


Sujet : Est ce normal ou caourant ? Nouveau De f17439  Le 03-06-2020 à 19:40 sta

    Bonjour à tous,
    Pour mesurer les capacités et les condensateurs, je dispose les appareils suivants :
    Les capacimètres ‘’made in china’’ à base de µContrôleur sont de deux types :
    Ceux qui utilisent un STM8S103 comme les LC100A et LC200A, qui sont des LCmeter. Ont comme défauts une longueur de fils de connexion très courte (max 10cm) et une recherche du zéro pratiquement avant chaque mesure si on veut avoir une mesure fiable.
    Ceux qui ont un µContrôleur du type ATmega328p, comme le Fish8840, Le MK-328, le GM328A, principal défaut est l’évolution du logiciel fréquente. Le dernier modèle le GM328A est un multitester, qui teste presque tout. Permet le test des capa en circuit. La précision des mesures est remarquable.

    Les capacimètres de marque comme le SEL6500 bonne précision et le Peak LCR45 qui utilise un ADC 12 bit, le meilleur et aussi le plus cher, inconvénient, utilise une pile de 12V type 23A.

    Les ponts de mesures RLC, un Heatkit IB28 et un Philips MS342 Philscope. L’IG28 est une grosse m…., le MS342 est assez précis si on accepte les erreurs de parallaxe et d’attendre 1/2h de stabilisation de chauffage.

    Reste les appareils ‘’made in home’’ comme les capacimètre Elektor du 02-1984, bonne précision, permet la mesure des diodes varicap et la mesure des capa <1pF, le ‘’auto-calibre’’du 4-2003 à base de PIC16F84A, excellente précision des mesures de capa <100pF

    En conclusion, ceux que j’utilise le plus est le Peak LCR45 et le GM328A

    Jean


Sujet : Est ce normal ou caourant ? Nouveau De Tubologic  Le 03-06-2020 à 22:41 sta

    68 nF (au lieu de 100) et 6 nF (au lieu de 10) restent encore dans les limites de tolérance pour ce type de composants, ces capas céramiques n'étant jamais employées dans des circuits nécessitant une précision critique. Elles ne sont probablement pas défectueuses mais la diminution progressive de la valeur de certains types de condensateurs céramique dans le temps est un phénomène connu. Ils peuvent être ''réactivés'' en les portant quelques instants jusqu'à leur t° de Curie (130 à 150°C). Il faut bien connaître les caractéristiques des composants ainsi que leur domaine d'application particulier avant de décréter qu'ils sont destinés à la poubelle.


    Des infos plus détaillées ici (voir ''Aging''):


    https://ec.kemet.com/blog…/


Sujet : Est ce normal ou caourant ? Nouveau De F6FLC  Le 04-06-2020 à 00:53 sta

    Bonjour,

    les Chinois savent aussi faire des appareils de précisio, mais c'est plus cher
    payé mon Tonghui 330 il y a environ cinq ans
    mesures sous 100 Hz, 1 kHz et 10 kHz
    très précis, même la fraction de pico

    Michel...





Sujet : Est ce normal ou caourant ? Nouveau De F6FLC  Le 04-06-2020 à 00:54 sta

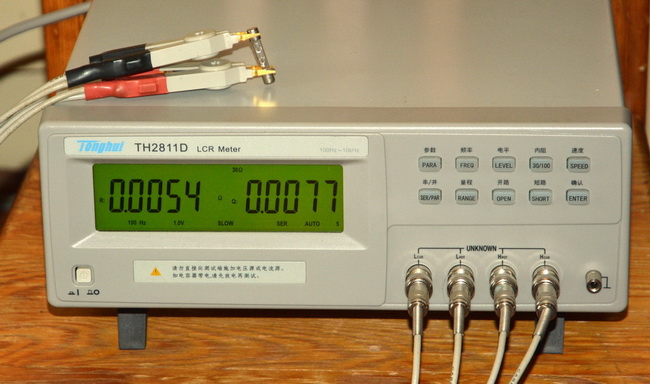

    ici, les 5,4 milliohms d'un fusible


Sujet : Est ce normal ou caourant ? Nouveau De F6FLC  Le 04-06-2020 à 00:57 sta

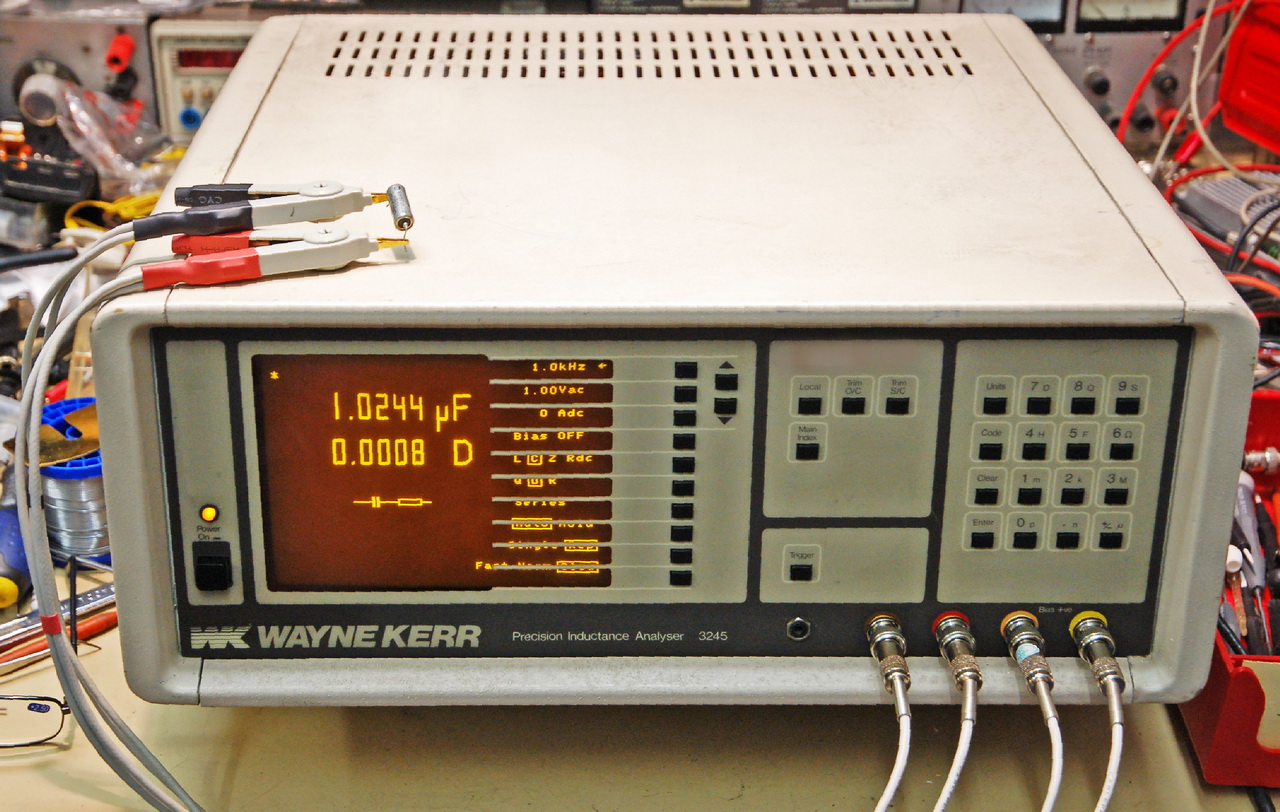

    Et celui que j'avais avant, mesures LCR avec 42 fréquences de 20 Hz à 200 kHz, une merveille payée 100 , hélas passé de vie à trépas (carte graphique)

    Michel...




Sujet : Est ce normal ou caourant ? Nouveau De f6cer  Le 04-06-2020 à 09:14 sta

    Bref .... il faut faire un peu de technologie et être au minimum au courant des différentes classes de condensateurs céramique.


Sujet : Est ce normal ou caourant ? Nouveau De michel87  Le 04-06-2020 à 09:22 sta


    Bonjour,

    @F6FLC

    Oui, mais avec un appareil de ce type, on est dans la gamme des appareils professionnels.

    Pour 100, c'est rarissime...


Sujet : Est ce normal ou caourant ? Nouveau De F6FLC  Le 04-06-2020 à 12:52 sta

    Et oui, c'était un radioclub qui était prié de quitter les lieux cause démolition des bâtiments
    alors ils ont tout bradé, fallait être là au bon moment, coup de pot
    mais maintenant, il affiche des hyéroglyphes, j'ai bien la doc, mais je ne sais pas quoi mesurer !
    et ça date des années 70/80

    Michel...
