| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 25-08-2006 à 22:27 sta |
|
Bonjour à tous...
J ai decouvert votre forum par hasard..
en meme temps qu'un Radio LL 754 dans le grenier de la maison que je viens d acheter... il y a encore les etiquettes de garantie sur les tubes... branché.. il ronfle l oeil magique s'allume faiblement... donc en ayant lu les 156 pages du forum.. je vais changer les condos.... mes questions: quelqu'un a t il le schema de ce poste... je ne l ai pas trouve sur le web... ou peux t on trouver un ou deux em34.... et a quel prix environ ?
j ai egalement trouve dans le grenier un ampl Philips EL 6420... qui en a un la par contre j ai trouve le schema..
Bon ben voila j ai tout dit... j ai fait des photos mais qui sont apprement trop grosses pour le site quelle est la taille max a respecter ainsi que le format?
Merci et bon week end a tous
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De TSF-59 Le 26-08-2006 à 02:16 sta |
|
Bonjour,
le Grand Livre
Cordialement.
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De TSF-59 Le 26-08-2006 à 02:18 sta |
|
pour le lien : http://grandlivre.doctsf.com/fiche.php?ref=7035
ou ici
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De JC Négret Le 26-08-2006 à 10:58 sta |
|
Le GL est pauvre pour ce modèle...
Pour la taille des images, c'est écrit : Fichiers joints 150K max.
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 26-08-2006 à 11:08 sta |
|
Bonjour a tous..
Oui j avais deja vu le seul probleme : il n y a pas de schema et ce qui me perd un peu: le 754 est donne pour 3 BE... alors que je n ai que 2 BE sur le mien....
bien que je suppose que les schemas doivent etre a peu pres similaires..
toujours rien....
a+
jean pierre
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Thierry Magis Le 26-08-2006 à 22:27 sta |
|
Bonjour,
Pour votre EL6420, faites attention : cet engin n'est pas une plaisanterie avec 850V aux anodes des EL34 !
Méfiez vous du gros condensateur de forme rectangulaire (au dessus du châssis), qui est au secondaire de la redresseuse : il est souvent défectueux, et dans ce cas il vous fusillera une des AX50. Ces redresseuses sont difficiles à trouver, et chères. Ce condensateur est non polarisé et peut être remplacé par un condensateur permanent pour moteur, tension de service 400V AC minimum.
Autre souci, les condensateurs de liaison noirs sous le châssis. Si un de ces condensateurs de liaison vers les grilles des lampes de sortie est défectueux, adios EL34 !
Verifier aussi l'éclateur en céramique monté entre les anodes des EL34, sur le tranfo de sortie. S'il est poussièreux, cela amorcera. Nettoyez le bien.
Le système de polarisation variable des tubes de sortie est très particulier, vérifiez bien le fonctionnement des petites redresseuses AZ41 et EZ40.
Vérifiez aussi les résistances de puissance (tubulaires vertes) , parfois coupées. Particulièrement R70, 39k / 25W ! Sans elle, la haute tension "grimpe"encore un peu plus... et elle est souvent détruite mécaniquement.
Pour test avec un haut parleur de 8 Ohms, mettez le sélecteur de tension de sortie sur 25V. Ces amplis étaient souvent utilisés sur les lignes 100V ; avec impédance supérieure à 8 Ohm. Vérifiez bien... C'est expliqué dans le manuel technique.
Ce manuel complet (en anglais) est disponible sur l'incontournable site de Frank Philipse.
J'ai eu deux de ces appareils, et dépanné quelques-uns... s'il vous faut plus d'infos...
Ces amplis ont un très bon son, une bonne dynamique... et un look assez particulier. Enfin, en espérant ne pas déclencher une énième polémique sur les amplis à tubes
cordialement
Thierry
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Thierry Magis Le 26-08-2006 à 22:28 sta |
|
Correction de mon précédent message : "qui est au secondaire D'UNE DES redresseuses AX50" ...
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Thierry Magis Le 26-08-2006 à 22:32 sta |
|
Une photo d'un de ces amplis...
| |
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 29-08-2006 à 00:46 sta |
|

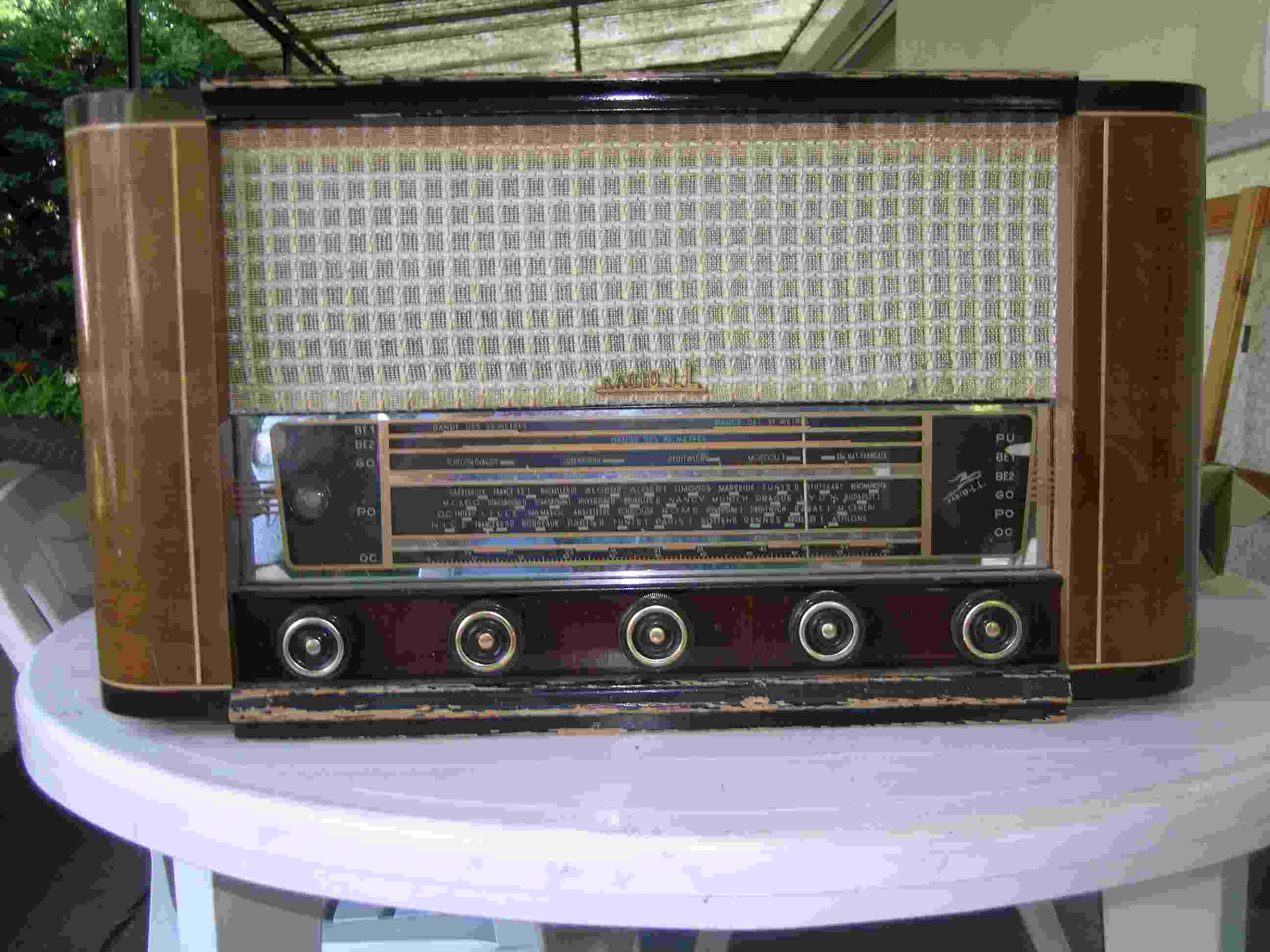

Bonsoir.... bon je sais l angle de vue est pas terrible.....mais voila la photo du poste en question.....quand j aurais 5mn j essaierai d'en faire des mieux cadrees avec face avant , dos et interieur..
JP
| |
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 02-09-2006 à 00:34 sta |
|
BSR ALL
Toujours personne qui aurait le scema de cet appareil?
A titre d'info il se compose de: EF41; ECH42; EAF42; EAF42; EL41; GZ41; EM34.
Les FI sont marquées 480Kcs , le haut parleur est un Musicalpha des Ets P.Huguet d'Amour
2 Chimiques 16µf 500V (une ht pareille n est elle pas un peu flateuse?) il en sort un fil bleu et un rouge... le bleu a la masse et le rouge à la Ht pour le second condo (ce qui me semble normal) par contre le 1 en filtrage pareil mais le boitier est isole du chassis...pas sur l autre ... quelque chose m aurait il echappe?
Bon je sais j ai promis les photos... elles sont faites reste a les reduire et a les transferer
Bon WE
JP
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Pierrot du 82 Le 02-09-2006 à 15:21 cms |
|  |
Normal que le 1er chimique ne soit pas relié à la masse, vous avez un filtrage par le moins Haute Tension, qui sert à créer une tension de polarisation négative de quelques volts.
Cette tension sert entre autres à la CAG (ou AVC ou CAV) et à polariser la EL41, au lieu de la sempiternelle polar. automatique par la résistance de cathode de la EL41.
| |
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 03-09-2006 à 19:04 sta |
|
BSR All
Ca y est il fonctionne et plutot bien a part quelques details:
J'ai l impression que l'EM34 ne devie pas beaucoup...
Quand je pousse le volume a fond on dirait que le son sature..(mais peut etre est ce normal parceque j ai oublie le son "poste a lampe" je n en avais pas entendu depuis 30 ans..
La fonction marche arret du potentiometre est bloquée en marche... bien qu on entende le clic quand on le tourne.. un demontage va surement s'imposer.
Enfin truc esthetique; il y a la "couleur" noire qui s'est ecaillée sur une baguette de bois... cela ne me semble pas être de la peinture , peut etre un vernis ou ? quelqu un a t il une idée?
Enfin pour finir hier soir je me suis amusé sur les OC et les BE avec une petite antenne...
on capte encore un tas de chose...
Tiens à propos d'antenne j ai 2 prises antenne une pour les oc et be l autre pour les po et go... pas de prise de terre.. et quand je branche l antenne en po go j obtiens a certains endroits un ronflement... à suivre
BOn bne c est tout pour ce soir
à+
jean pierre
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 03-09-2006 à 19:04 sta |
|
BSR All
Ca y est il fonctionne et plutot bien a part quelques details:
J'ai l impression que l'EM34 ne devie pas beaucoup...
Quand je pousse le volume a fond on dirait que le son sature..(mais peut etre est ce normal parceque j ai oublie le son "poste a lampe" je n en avais pas entendu depuis 30 ans..
La fonction marche arret du potentiometre est bloquée en marche... bien qu on entende le clic quand on le tourne.. un demontage va surement s'imposer.
Enfin truc esthetique; il y a la "couleur" noire qui s'est ecaillée sur une baguette de bois... cela ne me semble pas être de la peinture , peut etre un vernis ou ? quelqu un a t il une idée?
Enfin pour finir hier soir je me suis amusé sur les OC et les BE avec une petite antenne...
on capte encore un tas de chose...
Tiens à propos d'antenne j ai 2 prises antenne une pour les oc et be l autre pour les po et go... pas de prise de terre.. et quand je branche l antenne en po go j obtiens a certains endroits un ronflement... à suivre
BOn bne c est tout pour ce soir
à+
jean pierre
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Pierrot du 82 Le 04-09-2006 à 01:18 cms |
| |
Pour l'oeil EM34 vérifier les 2 résistances de 1 MOhm soudées sur les cosses du support, en général elles augmentent de valeur.
Pour la distorsion audio remplacer le condo de 10nF à 0,1µF qui est entre la plaque préampli (EAF42 ?) et la grille de la finale EL41. La tension sur cette grille doit être comprise entre zéro et - 10 Volts, jamais positive.
Pour le ronflement en PO GO, surement un télé couleur en fonctionnement dans les environs.
Bonne nuit Jean-Pierre
| |
|
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 04-09-2006 à 18:43 sta |
|
BSR...
Ma prochaine visite au poste sera pour ce we.. car helas la reprise du travail s'impose...
donc pour Pierrot 82... je mettrais en pratique les conseils ce we..

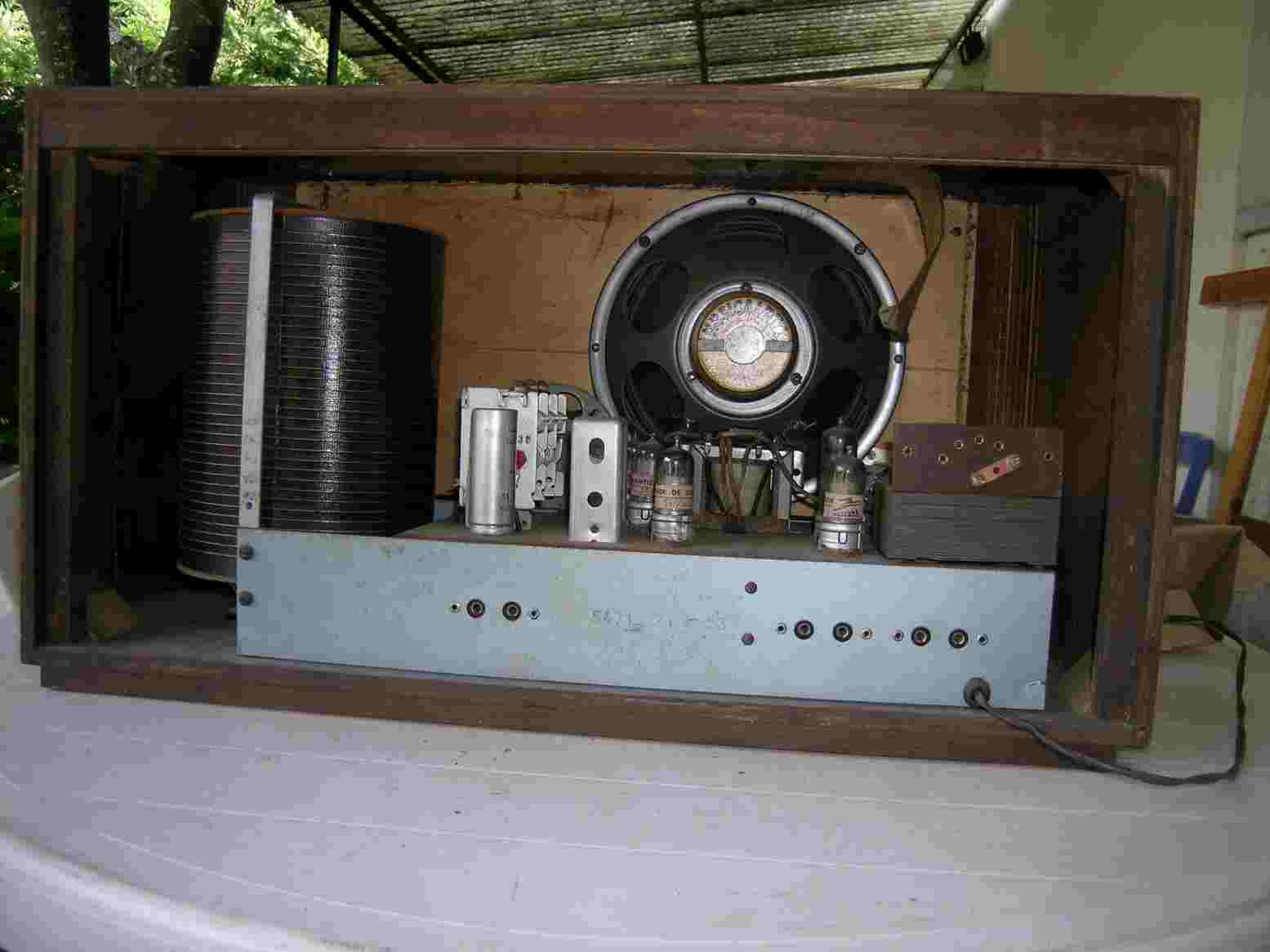

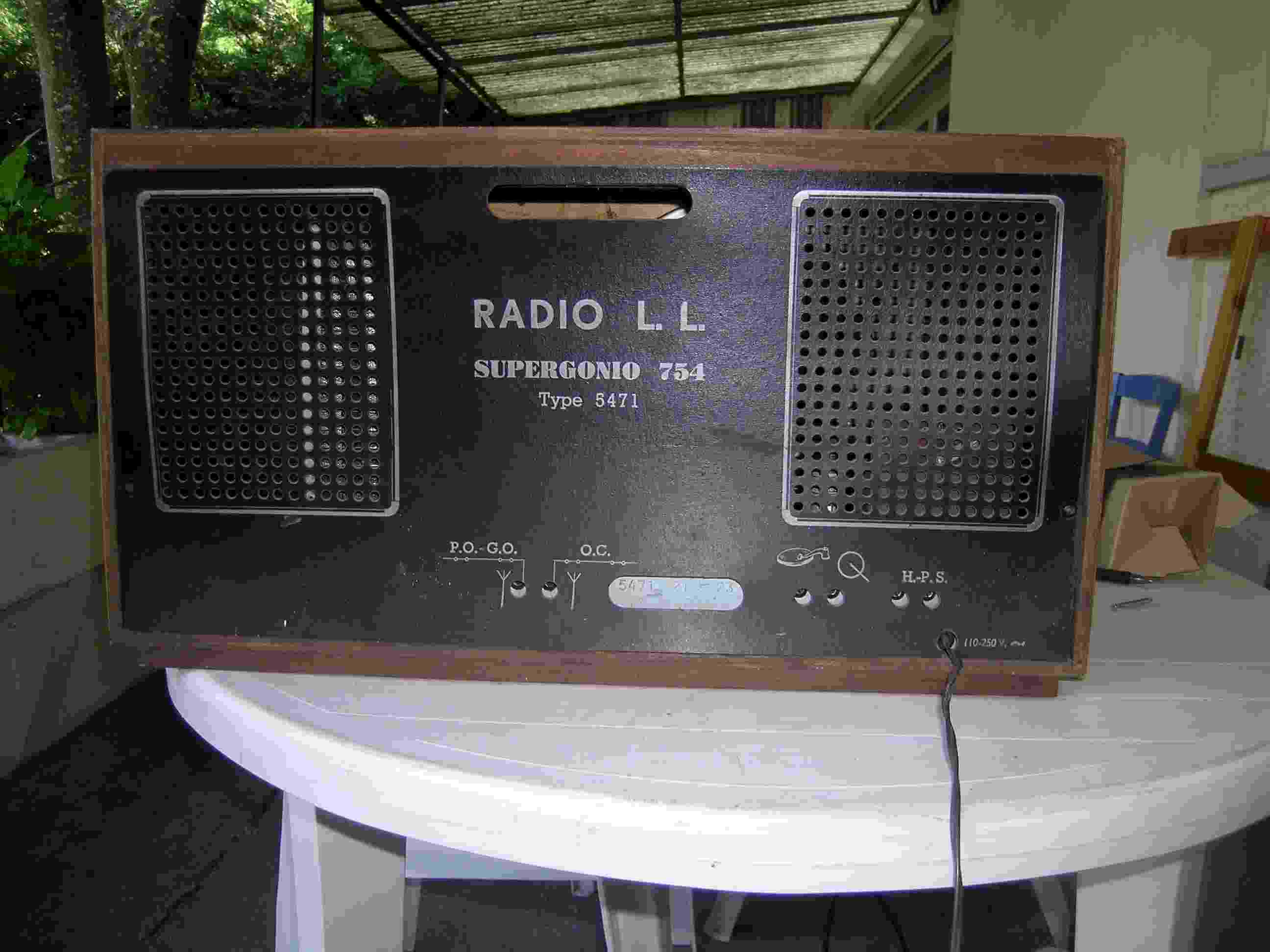

Chose promise chose due voilà les photos...
En attendant j'ai ecoute par hazard dimanche une emission sur Elizabeth Swharkopf.
( j espere ne pas avoir ecorche son nom....)..grande canrtatrice etc. etc sur rtl des enrefgistrement d epoque sur un poste... de la même epoque... ben ca fait drole..
a+
jean pierre
| |
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 04-09-2006 à 18:44 sta |
|
| |
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 04-09-2006 à 18:45 sta |
|
| |
|
| Sujet : Radio LL Supergonio 754 Nouveau | De Jean Pierre Le 04-09-2006 à 18:45 sta |
|

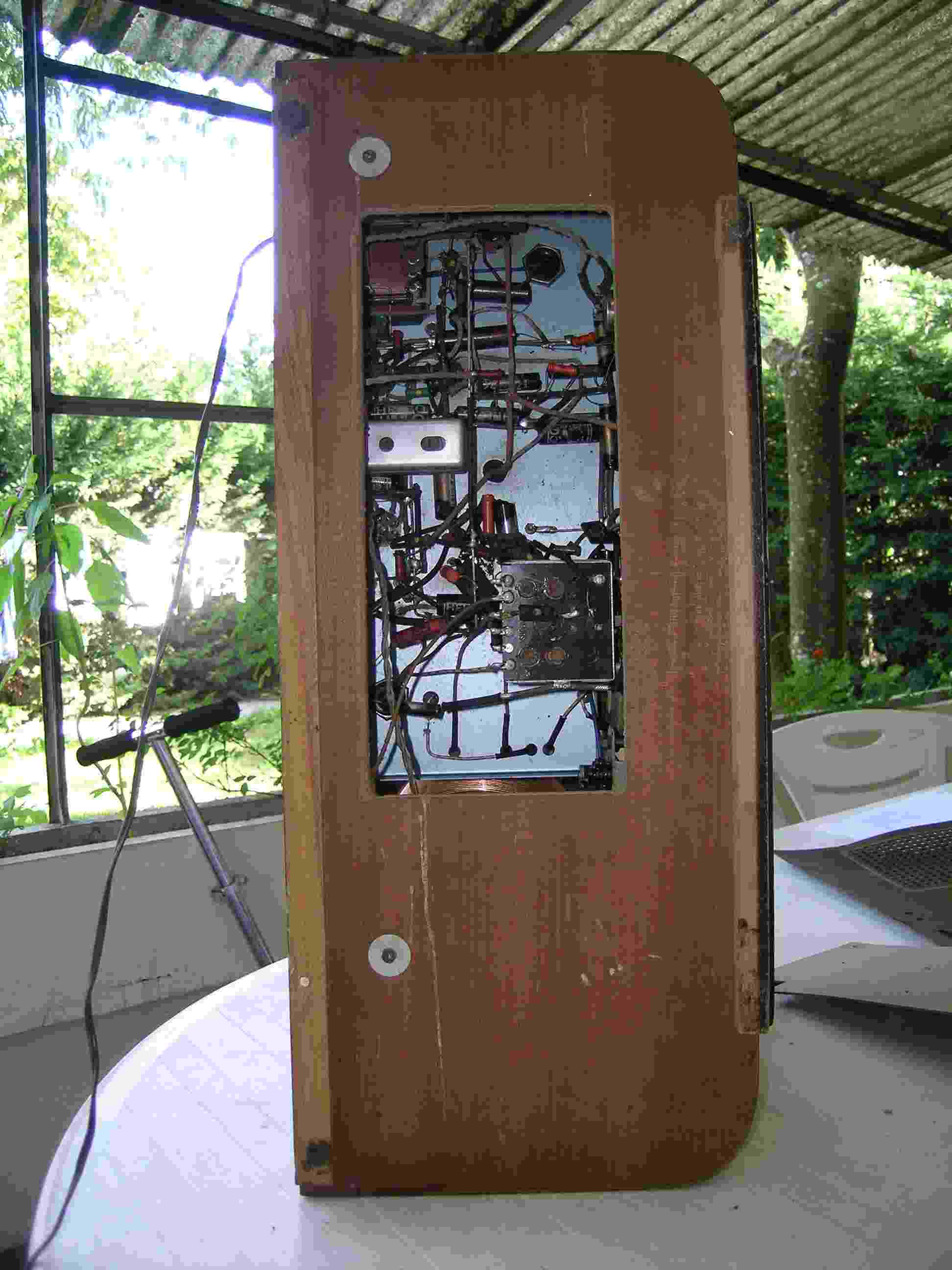

La dernirere: une mf se planque dessous.. allez savoir pourquoi..
| |
|
|
