| Sujet : Où est la pin N°1 ? Nouveau | De georgesgiralt Le 02-07-2020 à 16:47 sta |
|
Bonjour,

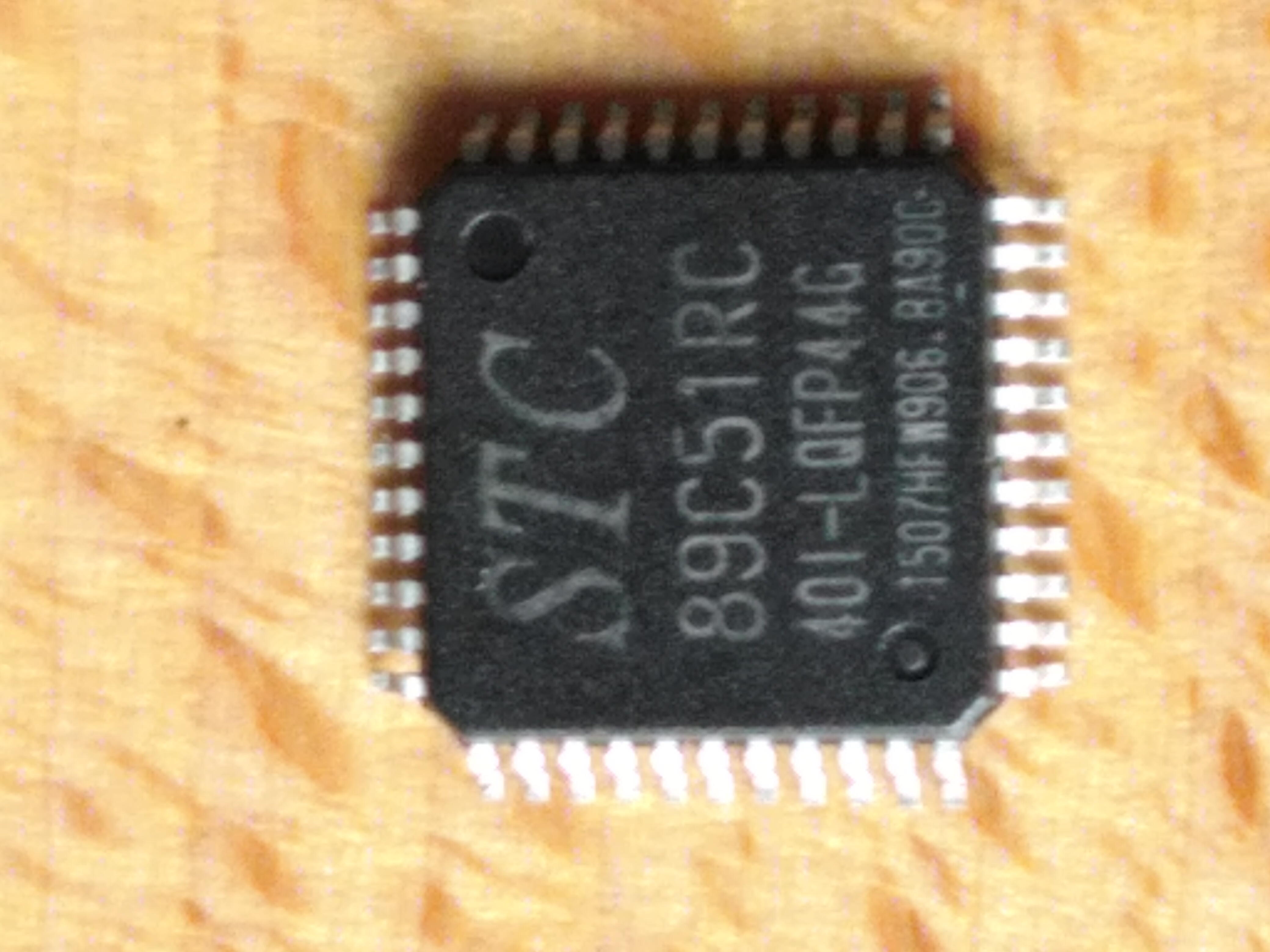

J'ai un microcontrôleur STC en package LQFP44 (tout petit donc) et j'ai un doute sur la position de la broche n° 1.
En bas à gauche ou en haut à droite sur la photo ?
Merci pour vos lumières !
| |
|
| Sujet : Où est la pin N°1 ? Nouveau | De georgesgiralt Le 02-07-2020 à 16:53 sta |
|

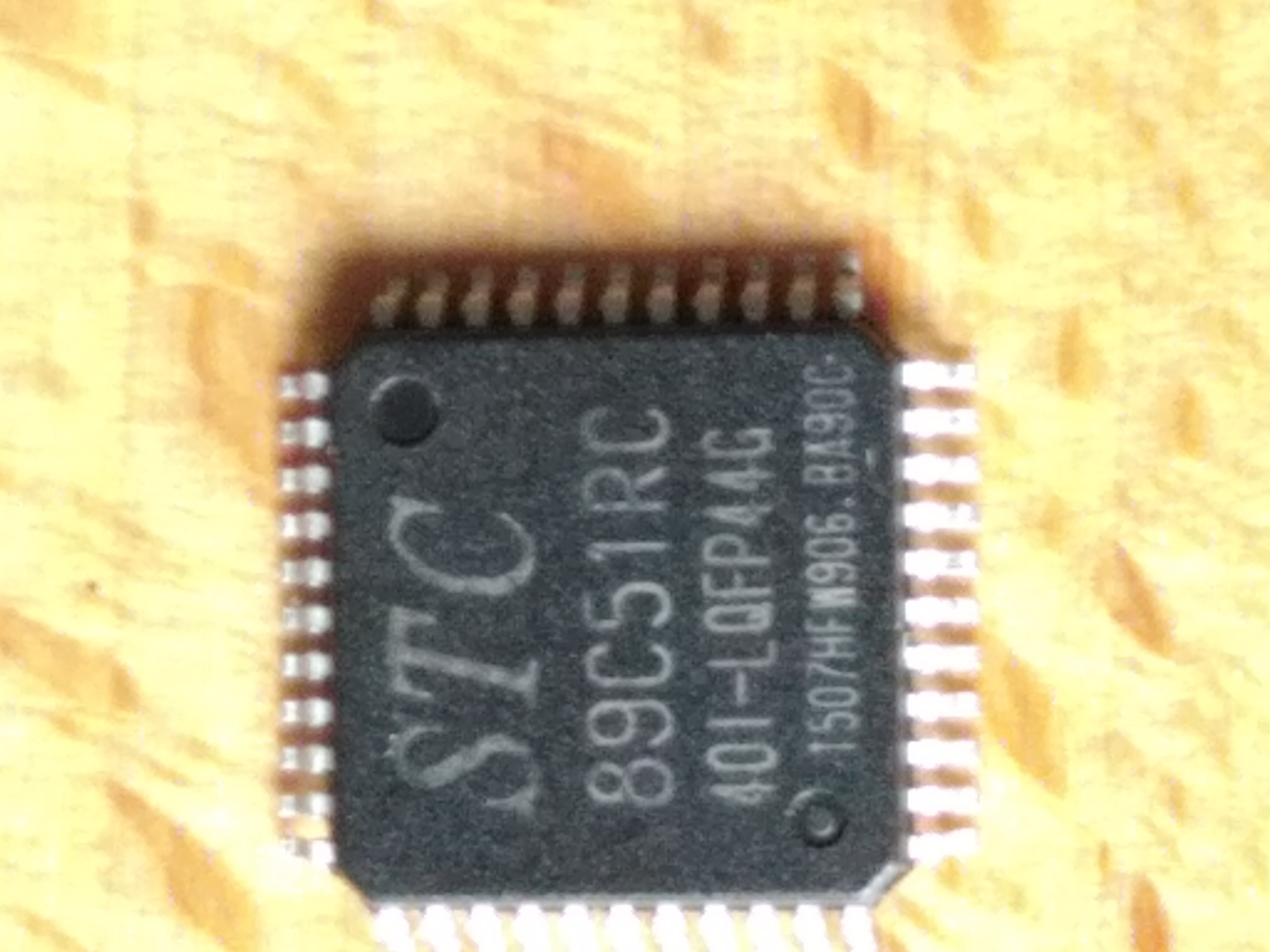

Évidemment, la photo a tourné. Sinon, ce ne serait pas marrant.
Alors, la broche 1, en haut à gauche ou en bas à droite ?
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De leullier Le 02-07-2020 à 16:59 sta |
|
Bonsoir
Ci-joint le data
A+
| |
|
| Sujet : Où est la pin N°1 ? Nouveau | De georgesgiralt Le 02-07-2020 à 17:46 sta |
|
Oui, et merci.
Sauf que la doc ne montre qu'un seul point destiné à montrer la pin 1. Et mon boîtier dispose de deux points. Pas identiques, certes, mais 2 points... Et comme le ''package'' est symétrique, il a 4 positions possibles !
Bref, je suis paumé...
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De bthiry Le 02-07-2020 à 17:46 sta |
|
d'après la datasheet certains coins sont arrondis.
cela permet peut-être de lever le doute?
la photo n'est pas assez nette pour voir ces détails éventuels.
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De georgesgiralt Le 02-07-2020 à 17:48 sta |
|
Tous les 4 coins sont pareils. Vus à la loupe.
| |
|
| Sujet : Où est la pin N°1 ? Nouveau | De J.-Lemaigre Le 02-07-2020 à 18:01 sta |
|
Si on clique sur ''HD'' au lieu de la photo, celle-ci est dans le bon sens !
Pour la pin 1, je ne serais pas affirmatif et donc peu utile pour l'instant !
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De Schoser Le 02-07-2020 à 19:15 cms |
|  |
Bonjour,
- Sur votre dernière Photo, le vrai point est celui en bas à gauche et la Cosse 1 en bas à Gauche.
Le cercle du haut à droite est une empreinte de moulage.
Bonne suite...
Amicalement,
| |
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De F6FLC Le 02-07-2020 à 19:28 sta |
|
Bonjour,

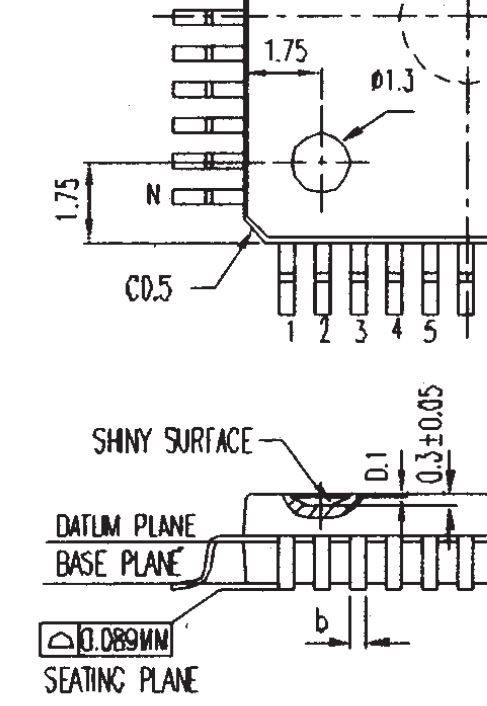

sortez le pied à coulisse de précision
Michel...
| |
|
| Sujet : Où est la pin N°1 ? Nouveau | De F6FLC Le 02-07-2020 à 19:30 sta |
|
Zut, c'est pour un Philips, pas un STC
conseil pas bon
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De F6FLC Le 02-07-2020 à 19:38 sta |
|

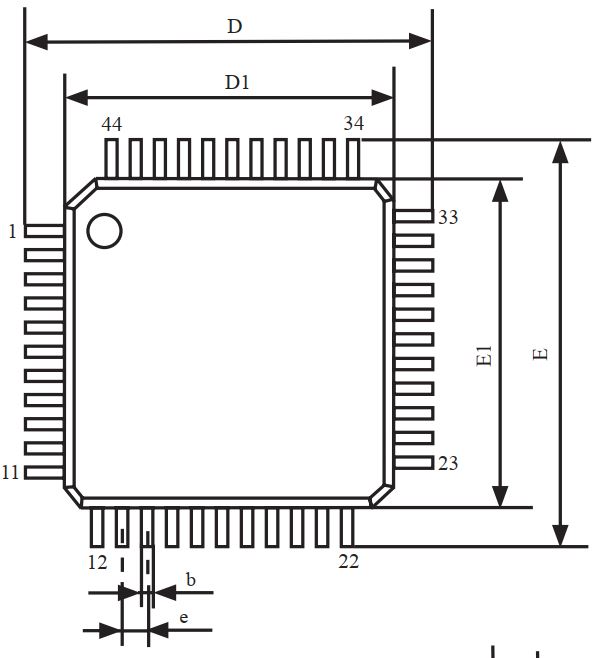

Voilà le dessin fait par STC
le pan à 45° côté broche 1 et cercle est plus grand que les trois autres
pareil sur le µP ou c'est le dessinateur qui a fait au pif ?
Michel...
| |
|
| Sujet : Où est la pin N°1 ? Nouveau | De georgesgiralt Le 16-07-2020 à 19:31 sta |
|
Bonsoir,
hier, j'ai ouvert mon PC car je voulais ôter de la poussière et changer la pâte thermique sur le processeur (j'ai gagné 30° C : de 73~75°C à moins de 40°C).
Et, regardant les circuits sur la carte mère, j'en ai vu plein qui ont deux ronds en diagonale et différents.
Comme la broche numéro 1 est marquée sur la carte, je sais différentier les ronds repère...
Dans le cas de mon STC, la numéro 1 serait celle avant la rangée de chiffres et pas celle indiquée par le rond après le C de STC...
Plus qu'à souder le composants...
Si cela peut servir à quelqu'un d'autre...
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De Schoser Le 16-07-2020 à 21:18 cms |
| |
Bonsoir,
- Cela fait 15 jours (le 2 Juillet) que je vous ai donné cette info ?
Bonne suite...
| |
|
|
| Sujet : Où est la pin N°1 ? Nouveau | De georgesgiralt Le 17-07-2020 à 08:13 sta |
|
Mais, je vous avais écouté ! Maintenant, j'ai deux observations concordantes ! La votre, et ma carte mère.
Deux, c'est mieux qu'un
Et comme je n'ai pas eu le temps de me mettre à la soudure de ce CMS assez difficile, je continue à étudier ce que je vois...
Bon week-end à vous tous.
|
|
|
