Sujet : Parlons sondes Nouveau De georgesgiralt  Le 16-08-2020 à 17:27 sta

    Bonjour,
    Mon oscillo Tektronix 2235 est un 100 MHz dont les entrées ne dépassent pas 400V.
    J'ai peur de claquer une entrée sur un vieux poste. Et, avec les sondes dont je dispose, qui sont limitées à 100 MHz, le signal tombe très très vite dès que l'on dépasse les 10 MHz (normal, me direz vous vu que les deux atténuations s’additionnent).

    Questions :
    1) est ce que les sondes X100 sont en mesure de me permettre d'être loin de la limite de 400V ?
    2) est il judicieux de prendre des sondes de 200 MHz ou plus haut pour utiliser au mieux la bande passante de l'oscillo ?
    Merci pour vos lumières !


Sujet : Parlons sondes Nouveau De julienbeta  Le 17-08-2020 à 08:23 sta

    Bonjour
    au cas ou il faut avoir à l'esprit que la masse de l'oscillo est à la terre.... avec un tous courants il faut un dispositif particulier (sonde différentielle ?) pour éviter les ennuis de court-circuit neutre ou phase / terre.
    Cordialement
    Julien


Sujet : Parlons sondes Nouveau De jean Adams  Le 17-08-2020 à 09:39 sta

    Bonjour

    Le tension max. que peut supporter une sonde est indiquée en clair .

    Pour la bande passante résultante , c'est plus compliqué , un article (en anglais ) de feu Dean Huster .

    http://www.electro-tech-o…/


Sujet : Parlons sondes Nouveau De f6cer  Le 17-08-2020 à 10:03 sta

    Pour la bande passante , ca vous ramène aux environs de 75 MHz , largement suffisant pour la majorité des mesures sur des postes de radio , l’endroit ou vous connectez la masse de la sonde a bien plus d’influence que ça !


Sujet : Parlons sondes Nouveau De Rudy  Le 17-08-2020 à 10:35 sta

    Bonjour,

    L'idéal, c'est de brancher l'oscillo sur un transfo 1/1 qui l'isole sa masse de la terre. J'en ai un, ça m'aide beaucoup...
    400 V dans une radio, ça ne se voit jamais (à moins que le primaire du transfo d'alimentation ne soit pas adapté à la tension du réseau EDF (ex: un transfo 110V sur le réseau 240V !! Bien faire attention à celà))
    A part ça, pas de contraintes à utiliser des sondes 100 MHz ou 200MHz.


Sujet : Parlons sondes Nouveau De Gaetan B  Le 17-08-2020 à 11:24 sta

    Bonjour,

    Bande passante:

    Avec votre oscillo, si vous mesurez un signal de 1 v à 100Mhz, votre oscillo va afficher un signal d'environ 0,7 v d'amplitude. (atténuation d'environ 30% à -3dB)


Sujet : Parlons sondes Nouveau De F6FLC  Le 17-08-2020 à 12:00 sta



Sujet : Parlons sondes Nouveau De F6FLC  Le 17-08-2020 à 12:03 sta

    ''qui sont limitées à 100 MHz, le signal tombe très très vite dès que l'on dépasse les 10 MHz''

    pas normal, ça ne dois pas bouger au moins jusqu'à 50 MHz


Sujet : Parlons sondes Nouveau De F6FLC  Le 17-08-2020 à 12:04 sta

    Sauf si on met la sonde sur X1, toujours mettre sur X 10 pour conserver la BP


Sujet : Parlons sondes Nouveau De alayn91  Le 17-08-2020 à 13:04 sta

    Bonjour,
    Attention, la tension d'entrée Max, c'est 400V DC+AC, jusqu'à 10 kHz.
    Après, la tension Max tolérée descent à 12,5V à 500 kHz.


Sujet : Parlons sondes Nouveau De F6FLC  Le 17-08-2020 à 18:58 sta

    Le mien doit avoir 30 ans, jamais eu de pb avec les sondes X 10
    évidemment, ne pas mesurer une THT de TV !

    Michel...


Sujet : Parlons sondes Nouveau De F6FLC  Le 17-08-2020 à 19:52 sta

    Je viens d'aller mesurer
    sans sonde, coax 50 ohms du géné à l'oscillo, et charge 50 ohms en // côté oscillo

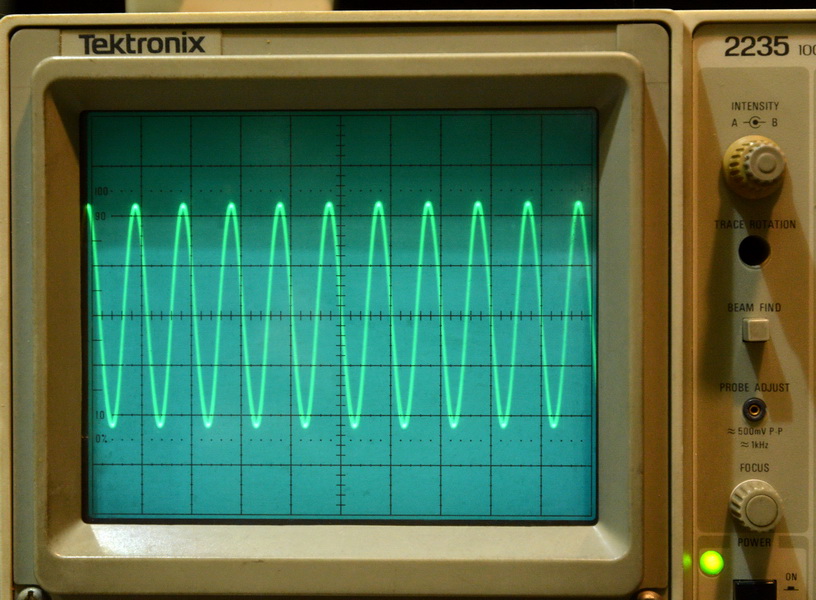

    première image, du 10 MHz

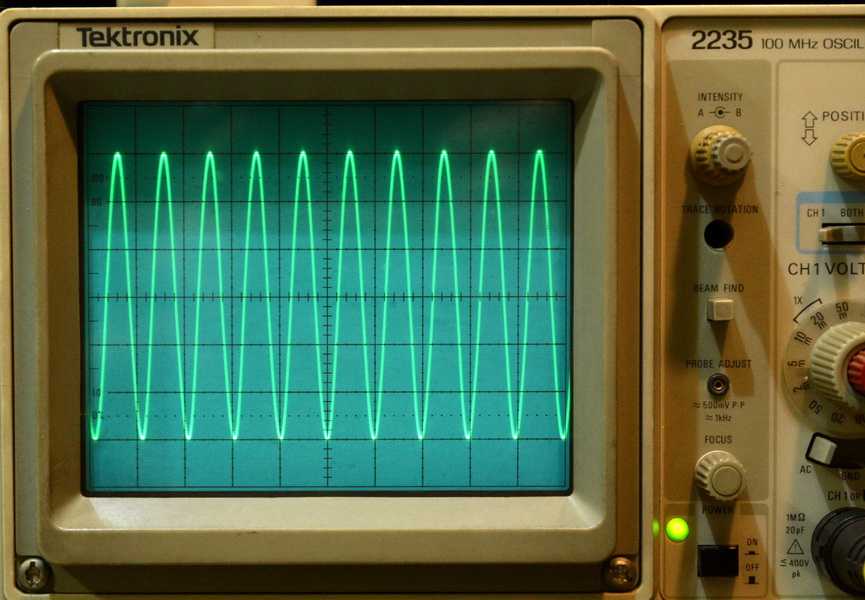

    deuxième image, du 100 MHz, même pas un carreau de chute

    bien vérifier que sous ''vertical mode'', le bouton ''BW limit 20 MHz'' n'est pas enfoncé




Sujet : Parlons sondes Nouveau De nanar  Le 17-08-2020 à 20:50 sta

    Avec le mien ( TDS 1002B 2 X 60 ) ça commence à baisser à partir de 30 Mhz avec sa sonde 1/10 mais je pense que le géné est peut être aussi responsable

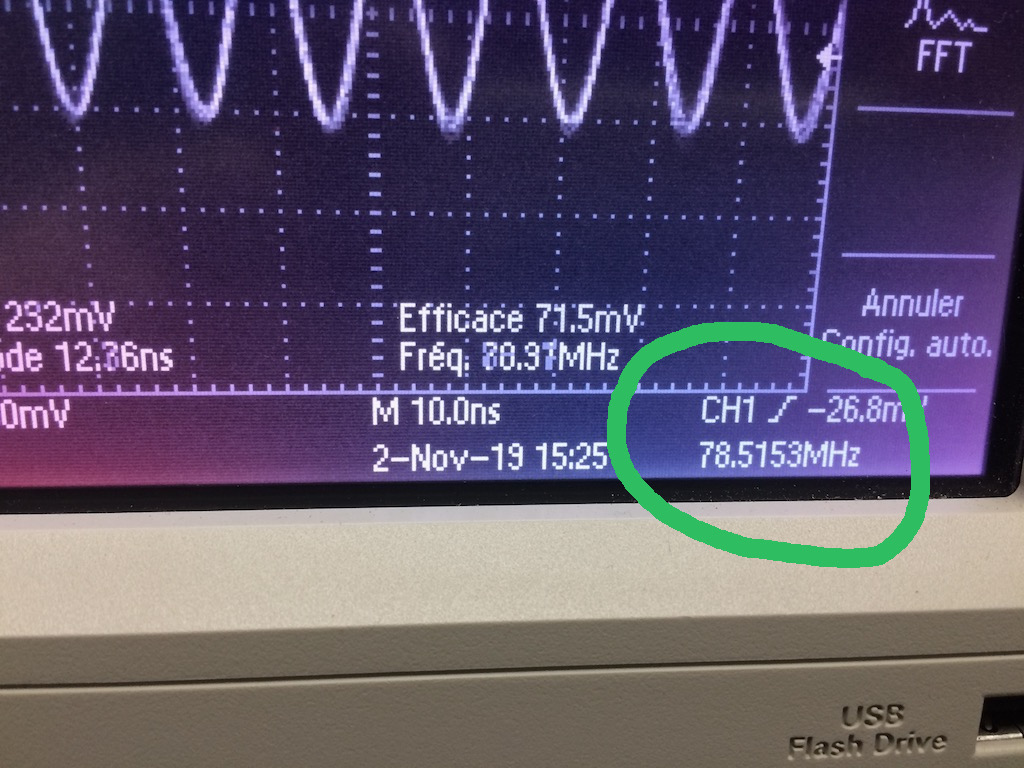

    Ici sur la photo je monte à 78 !




Sujet : Parlons sondes Nouveau De georgesgiralt  Le 18-08-2020 à 17:37 sta

    F6FLC, effectivement, si vous employez du coax 50 Ohms avec une charge à chaque bout, tout va bien. On a effectivement la bande passante à -3dB de 100 MHz. Merci Mr Tektronix.
    Mais si vous avez besoin d'une sonde au lieu du coax, vous empilez la bande passante de la sonde et celle de l'oscillo. Et là, c'est plus pareil. On a l'atténuation de la sonde (qui est donnée pour 100 Mhz sans garantie du gouvernement.... ) et celle de l'oscillo qui, on peut faire confiance à Tektronix, est assez précisément mesurée.
    Et mes sondes atténuent beaucoup plus que les -3dB ''officiels''... D'où ma question :
    Si je prends des sondes de plus large BP, est-ce que je vais améliorer la situation ? Et si oui, je prends quoi ? 200 MHz ? 500 MHz ? 1GHz??


Sujet : Parlons sondes Nouveau De jean Adams  Le 19-08-2020 à 09:33 sta

    Bonjour

    Pour aller plus loin on se sert de sondes ''actives '' .

    Il y a 25 ans ,on trouvait :

    HP 1120A 500 MHz
    1124A 100 MHz

    Tek.
    P 6201 800 MHz
    P6202 500 MHz

    P6032 850 MHz à tube EC1000 .


Sujet : Parlons sondes Nouveau De F6FLC  Le 19-08-2020 à 13:06 sta

    Bonjour,

    pas testé (à faire) mais je pense que plus la bande de la sonde est large, moins grande est l'erreur

    Michel...


Sujet : Parlons sondes Nouveau De Blaireau  Le 19-08-2020 à 14:52 sta

    '' Et si oui, je prends quoi ? 200 MHz ? 500 MHz ? 1GHz?? ''

    Simple problème de porte-monnaie...!


Sujet : Parlons sondes Nouveau De georgesgiralt  Le 19-08-2020 à 15:10 sta

    Simple problème de porte-monnaie...!

    OK, reçu 5 sur 5.
    Donc si j'ai les sous pour deux sondes 1GHz, tant mieux. Sinon, 200 MHz devrait le faire ...
    Et regarder les sondes actives. Bien que cela reporte le PB de tension acceptable sur la sonde et plus sur l'oscillo...

    Question subsidiaire : Comment brancher un transfo d'isolation pour s'affranchir su PB de masse ? Et ensuite, avec l'oscillo on m'a donné un cordon secteur avec un gros sticker orange ''Attention ! Sans prise de terre'' et c'est vrai, la terre n'est pas branchée. Utile ? Dangereux ? poubelle ?


Sujet : Parlons sondes Nouveau De f6cer  Le 19-08-2020 à 19:11 sta

    Une chose que tout le monde semble oublier : pour les mesures au dessus de 50 MHz la sonde s’utilise sans sa tripaille , connectée au plus court (elle est d’ailleurs prévue pour ça )
    Pour les tests classiques , peu critiques , aucune importance , on garde le long fil de masse , sa pince croco , et le grippe fil


Sujet : Parlons sondes Nouveau De Adams  Le 19-08-2020 à 21:42 sta

    Bonsoir
    Bien sur , la sonde perturbe déjà pas mal avec sa capa d'entrée de quelques pF .

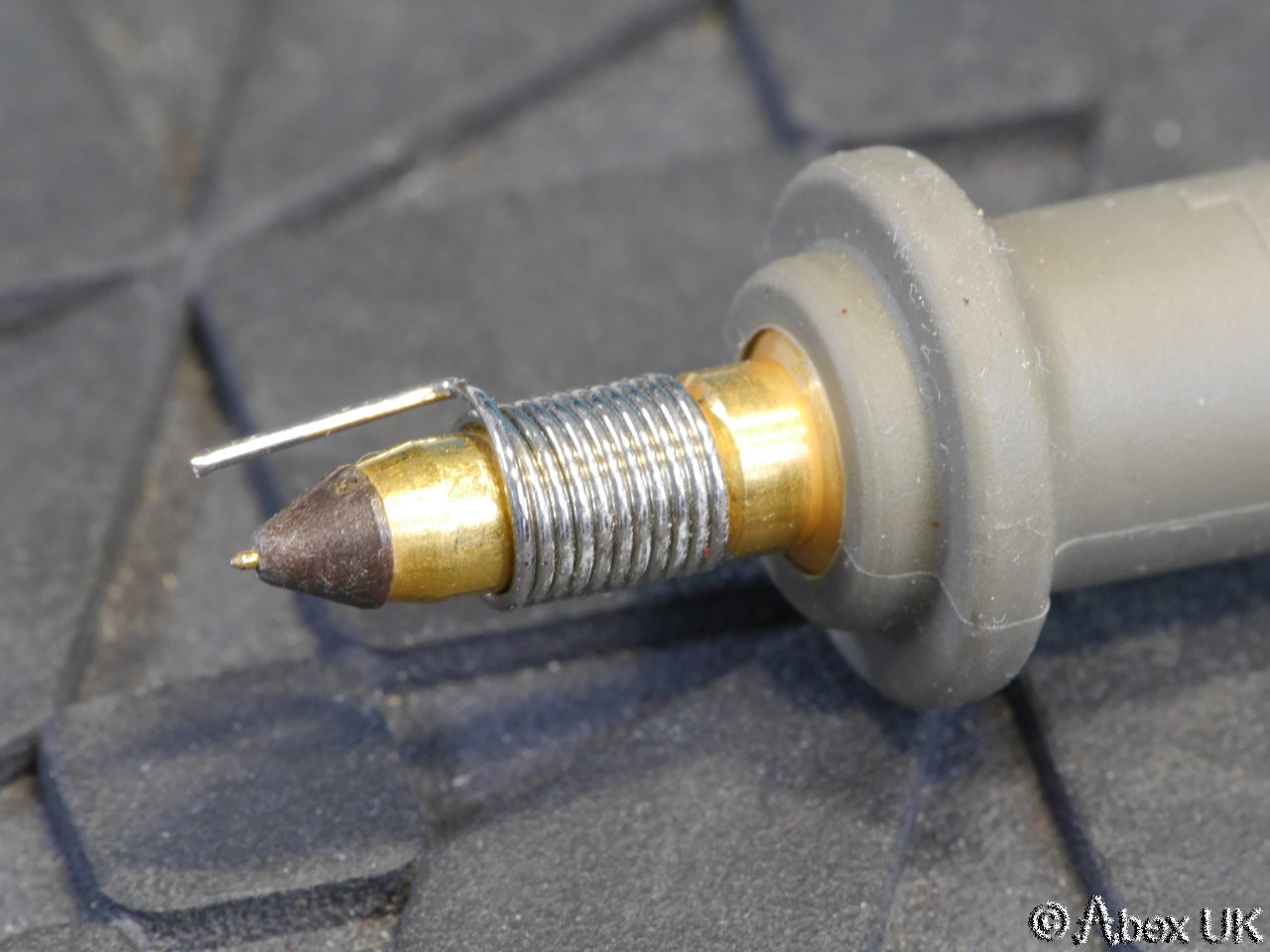

    En PJ un montage ''sans sa tripaille ''.
