| Sujet : Grundig tk-147 Nouveau | De stockfish Le 02-09-2020 à 19:13 sta |
|
Bonjour
J'ai récupéré un magnéto à bande Grundig tk-147. Le niveau sonore est très très faible pratiquement inaudible. Ci-joint la notice.
Sur la première partie du schéma on y voit 3 prises DIN. J'ai bien noté une entrée micro, une entrée pick-up mais quelle est la fonction de la prise du milieu ?
Merci d'avance.
| |
|
| Sujet : Grundig tk-147 Nouveau | De jcj Le 02-09-2020 à 19:44 sta |
|
Bonjour,

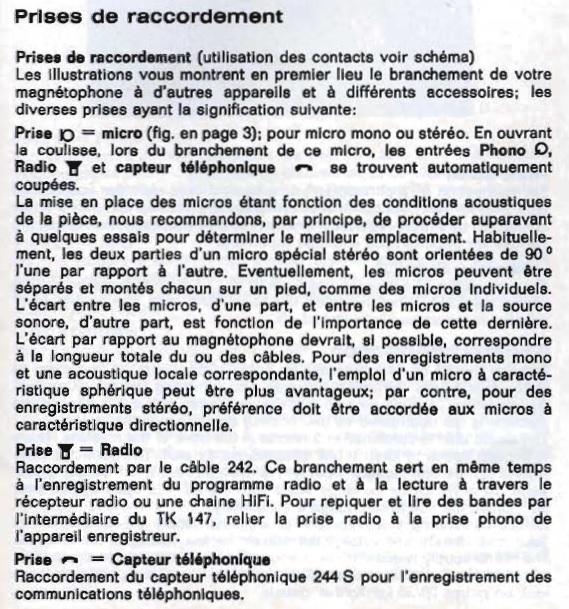

Selon le manuel de l'utilisateur que l'on peut télécharger ici :
 https://www.vintageshifi.…
Il y aurait en plus une prise radio (en monitoring) et une prise pour un capteur téléphonique.
Cordialement :jcj
| |
|
| Sujet : Grundig tk-147 Nouveau | De stockfish Le 02-09-2020 à 20:04 sta |
|
Merci jcj,
Ca semble donc être une entrée et un sortie. Je ne connaissais pas ce pictogramme ''radio''. Je vais regarder si j'ai un signal plus fort sur cette prise.
|
|
| Sujet : Grundig tk-147 Nouveau | De georgesgiralt Le 03-09-2020 à 08:37 sta |
|
Bonjour,
Comment écoutez vous vos enregistrements ?
En effet, le niveau de sortie des DIN est faible 'par rapport à ce que l'on a l'habitude de voir sur les prises RCA). Donc vous devez amplifier beaucoup plus le signal sortant d'une DIN par rapport à une sortie sur fiches RCA.
Juste mes 2¢
|
|
| Sujet : Grundig tk-147 Nouveau | De stockfish Le 03-09-2020 à 10:57 sta |
|
Bonjour
Merci pour votre intérêt au problème.
J'écoute via le hp intégré au magnéto potar de volume au maxi -> son très très faible.

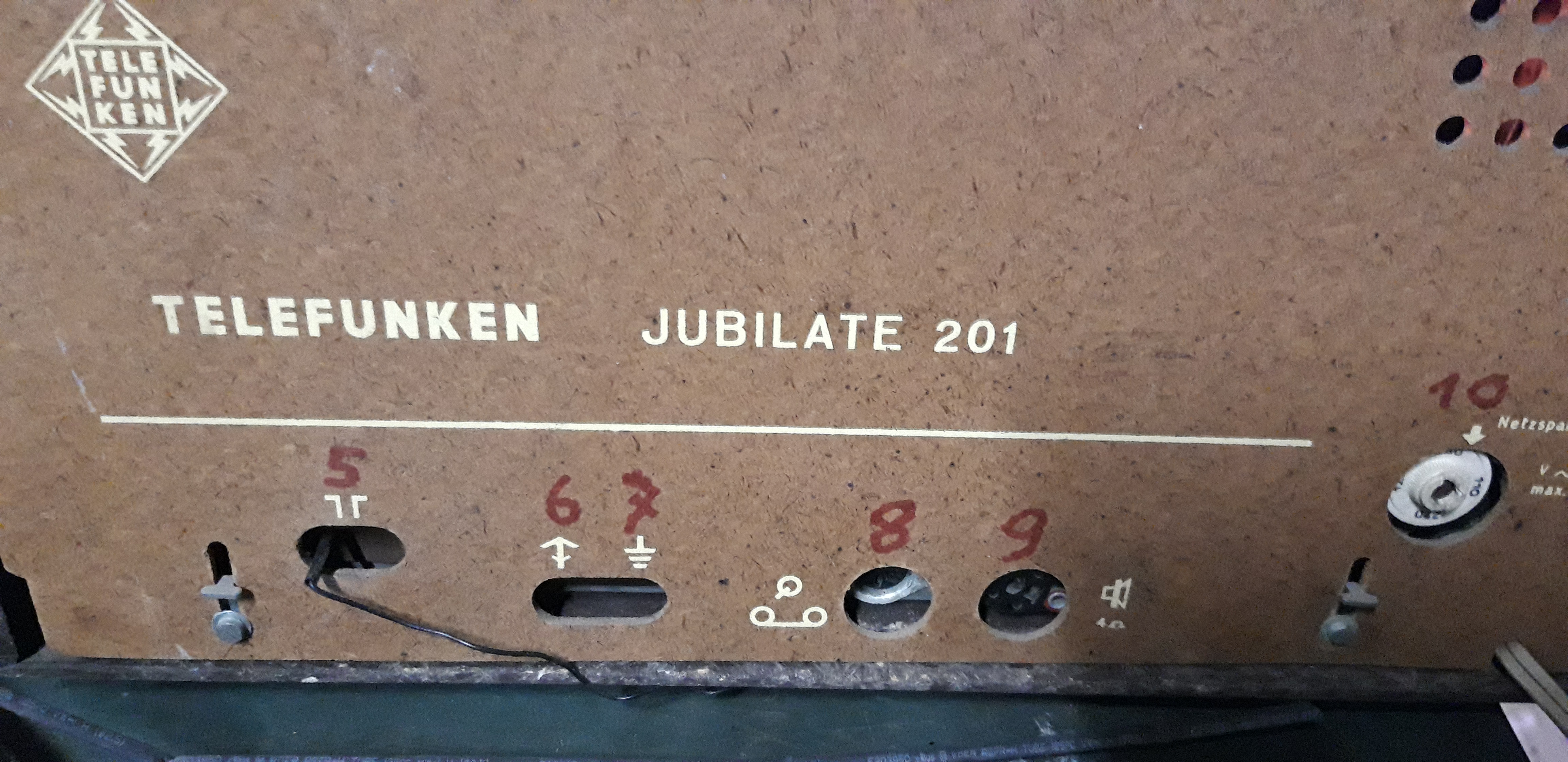

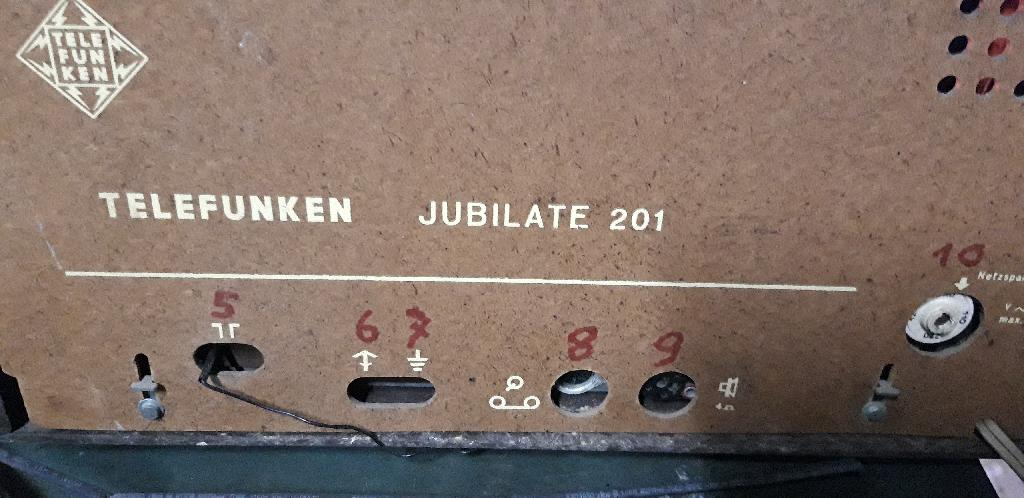

J'ai branché la sortie Radio DIN sur l'entrée DIN pick-up/magnéto d'un poste Telefunken Jubilate 201 de la même époque -> rien du tout ->
A l'oscillo, aucun signal sur les broches de la prise DIN radio. Même pas le son perçu. Bizarre ... Va falloir décortiquer un peu plus.
| |
|
| Sujet : Grundig tk-147 Nouveau | De Schoser Le 03-09-2020 à 13:41 cms |
|  |
Bonjour,
Avant de vouloir raccorder cet Appareil TK-147 Grundig ?
-- Il va falloir le Réviser, Contrôler, Nettoyer le Chemin de Bande (Têtes, Guides, Axe Cabestan et Galet Presseur)
Nettoyer aussi les Poulies d'Entrainement, Peut-être Remplacer les Courroies ?... Nettoyer le Commutateur Enr/Lect ?
"le niveau de sortie des DIN est faible 'par rapport à ce que l'on a l'habitude de voir sur les prises RCA)"
C'est faut !... quand la source est en bon état, tout ce passe correctement !
-- La Prise Din RADIO est une Entrée en 1-4 et une Sortie en 3-5 ?
Bonne suite...
Amicalement,
| |
|
|
| Sujet : Grundig tk-147 Nouveau | De stockfish Le 03-09-2020 à 16:00 sta |
|
Oui vous avez raison nettoyer surtout les contacts car visiblement le problème vient de là.
J'ai ouvert l'appareil pour prendre quelques mesures sur le circuit en descendant depuis la tête en mode lecture :
- j'ai un beau signal sur le collecteur de t4 mais plus rien sur la base de t6. Par contre, à la touche de la base de t6 un fort ronflement dans le hp -> la chaine d'amplification à donc l'air ok, en tous cas sur cette voie.
|
|
| Sujet : Grundig tk-147 Nouveau | De stockfish Le 03-09-2020 à 23:27 sta |
|
Le kf-contact a encore fait des miracles. La glissière aux 34 contacts devait être passablement encrassée. Ca fonctionne sur hp intégré ou via sortie DIN ->
| |
|
| Sujet : Grundig tk-147 Nouveau | De F6FLC Le 04-09-2020 à 00:16 sta |
|
|
|
|
