| Sujet : Tore Nouveau | De Eniac2020 Le 23-09-2020 à 09:41 sta |
|
bjr,
J'ai trouvé dans une brocante un tore de marque Gemalex. il est de couleur +++rouge -marron
la reference dessus est T367 avec la marque
le diamètre est d'environ 6cms donc assez grand pour peut être faire un balun
Je n'arrive pas à trouver à quoi correspond les propriètés de ce type de tore
une idée?
cdt
|
|
| Sujet : Tore Nouveau | De bozec Le 23-09-2020 à 13:18 sta |
|
bonjour,
il y a TROIS type de ferrite : Powdered iron (poudre de fer), Nickel-zinc et Manganese-zinc, il est facile d'identifier les Manganese-Zinc avec un simple ohmmètre, simplement en posant les pointes de touches, si la valeur est comprise entre quelques KΩ jusqu'a plusieurs MΩ c'est bon pour les alims à découpage, pas pour faire un balun !
Si la résistance est plus importante vous êtes en présence d'un tore du type Nickel-Zinc ou Poudre de fer vous pouvez continuer a tester pour vérifier comment cela se comporte vis à vis de la HF évidement il faut gratter la peinture si besoin !.
cordialement Bozec
|
|
| Sujet : Tore Nouveau | De Flamand Le 24-09-2020 à 12:50 sta |
|
Bonjour,
Un certain nombre de légendes urbaines nous guiderons et nous pousserons à utiliser un grand tore rouge pour un balun car on dit que, et même on écrit que, cela fonctionne du 160m au 10m (grosse erreur..). De même ''on dit que'' un petit tore jaune sera choisi pour un circuit accordé en VLF… etc…Et le tore ainsi choisi sera, sans aucun autre contrôle que le pifomètre, utilisé dans notre montage avec parfois le nombre de spires prévu dans le schéma original, autre erreur pifométrique. Parfois notre esprit critique nous suggère de demander un autre avis tout aussi pifométrique, ce qui ne nous servira à rien, car deux estimations pifométriques ne deviennent pas une MESURE un tantinet correcte, même à tolérance large !
Que faire ?
La meilleure méthode pour déterminer les caractéristiques d'un tore est de :
1 - relever les dimensions physiques: De, Di, épaisseur;
2 - Bobiner 10 spires de fil de Cu isolé, réparties au moins sur les 2/3 du tore;
3 - Mesurer la valeur de la self;
4 - A l'aide de l'excellent programme ''Mini Tore calculateur V1.3.2'' déterminer les différents paramètres du composant.  http://www.dl0hst.de/mini…
5 - A partir des valeurs déterminées de  l'utilisation du tore peut-être envisagée.
Pour un usage en HF, les pertes du matériau sont importantes à estimer. Si cela intéresse un honorable lecteur de ce forum, je peux expliciter une petite méthode d'estimation à ce sujet.
Jacques
|
|
| Sujet : Tore Nouveau | De RETRO25 Le 24-09-2020 à 14:01 sta |
|
bonjour à tous
ci-joint un lien très intéressant concernant un petit exécutable tr-s simple permettant de calculer les inducatances ( MINI RING CORE CALCULATOR ° que certains connaissent peut-être .
(logiciel téléchargeable gratuitement ici : https://mini-ring-core-ca…/
bonne journée
JB
|
|
| Sujet : Tore Nouveau | De Eniac2020 Le 24-09-2020 à 16:02 sta |
|
Bjr,
Et surtout voir la qualité du tore....et sachez que fonction de la provenance le Q peut être très dégradé.
Bon pour mon tore 367, je vais faire une décoration comme on faisait avant avec les CD's
cdt
|
|
| Sujet : Tore Nouveau | De Eniac2020 Le 24-09-2020 à 19:59 sta |
|

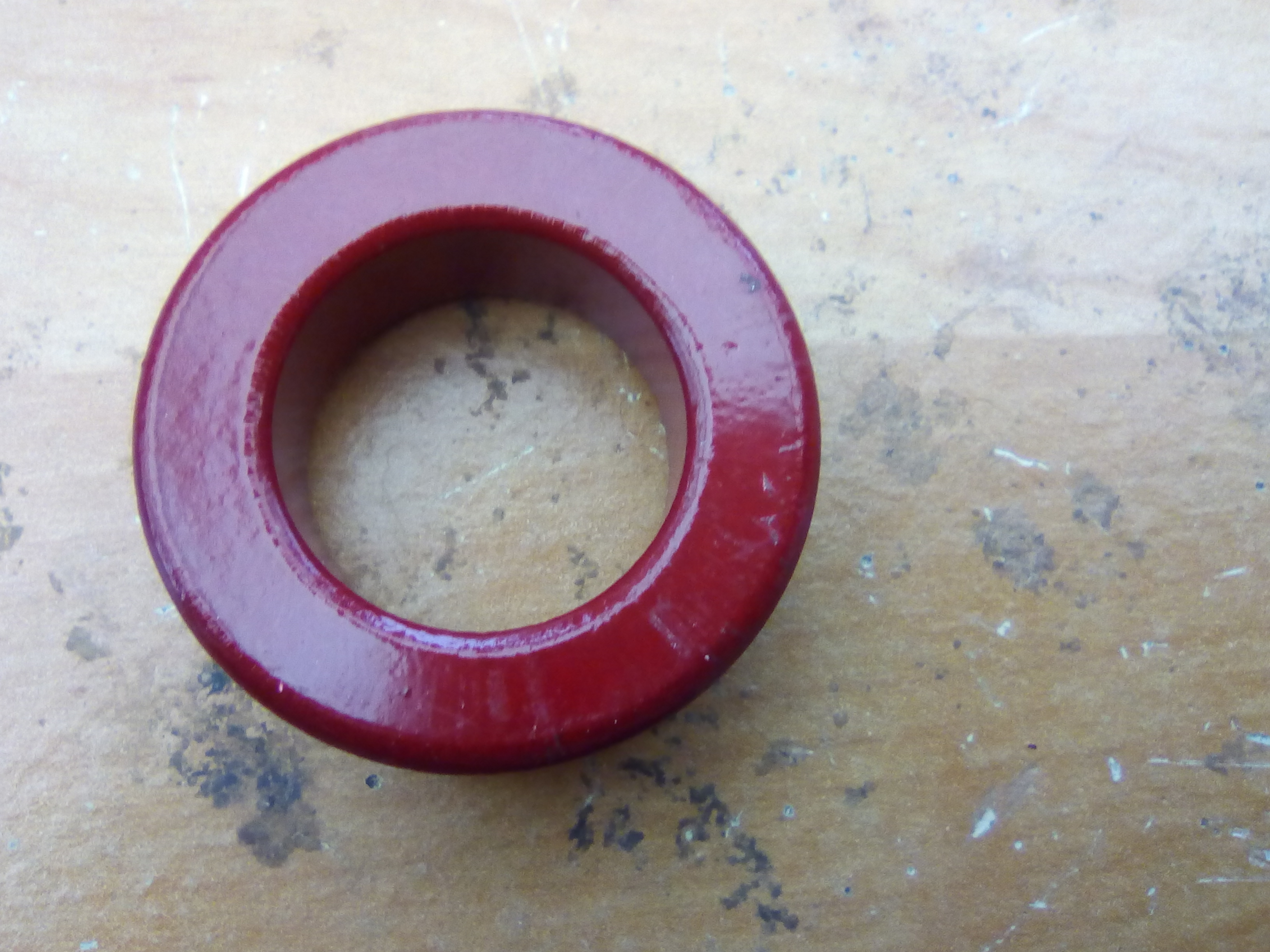

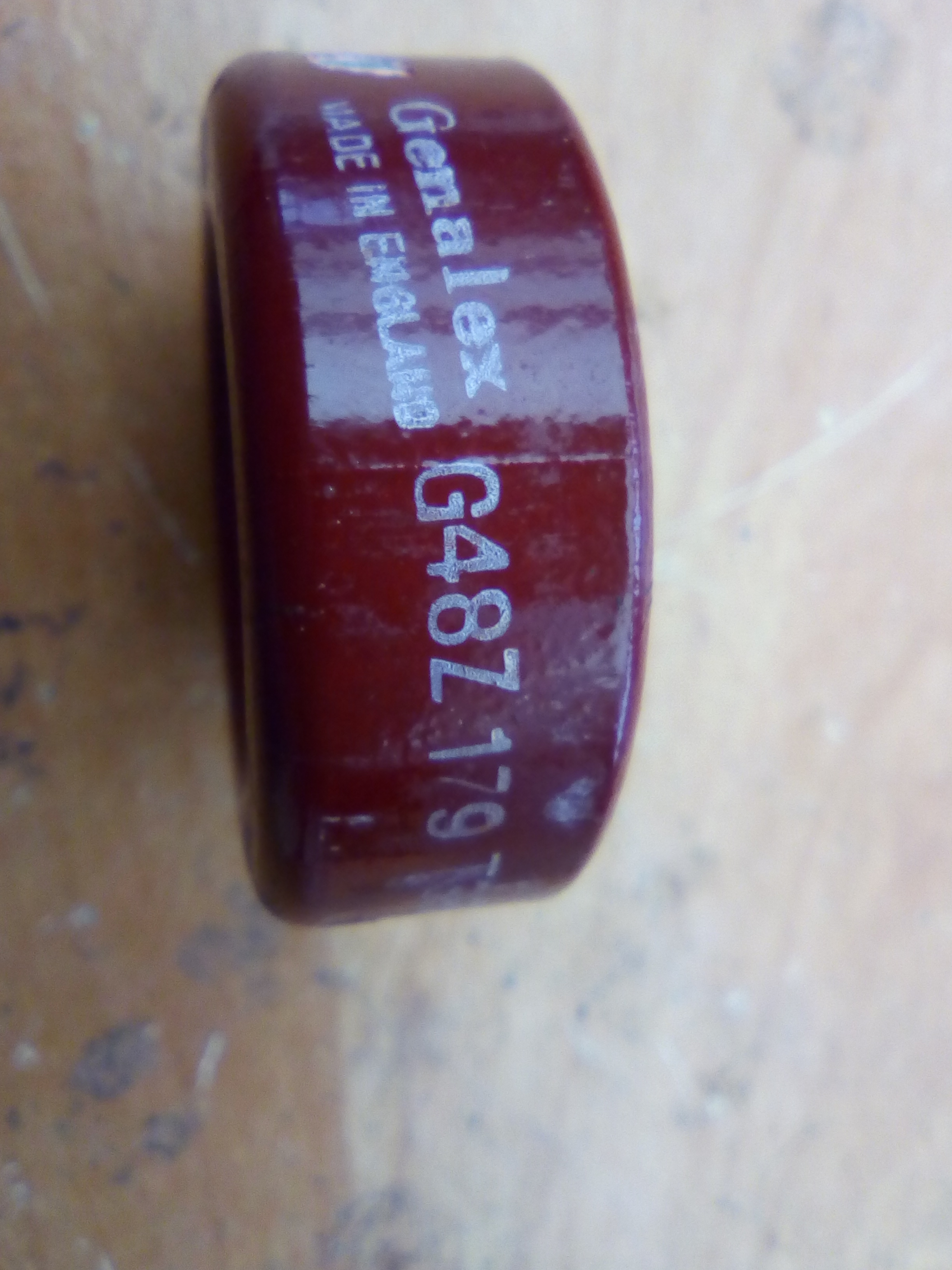

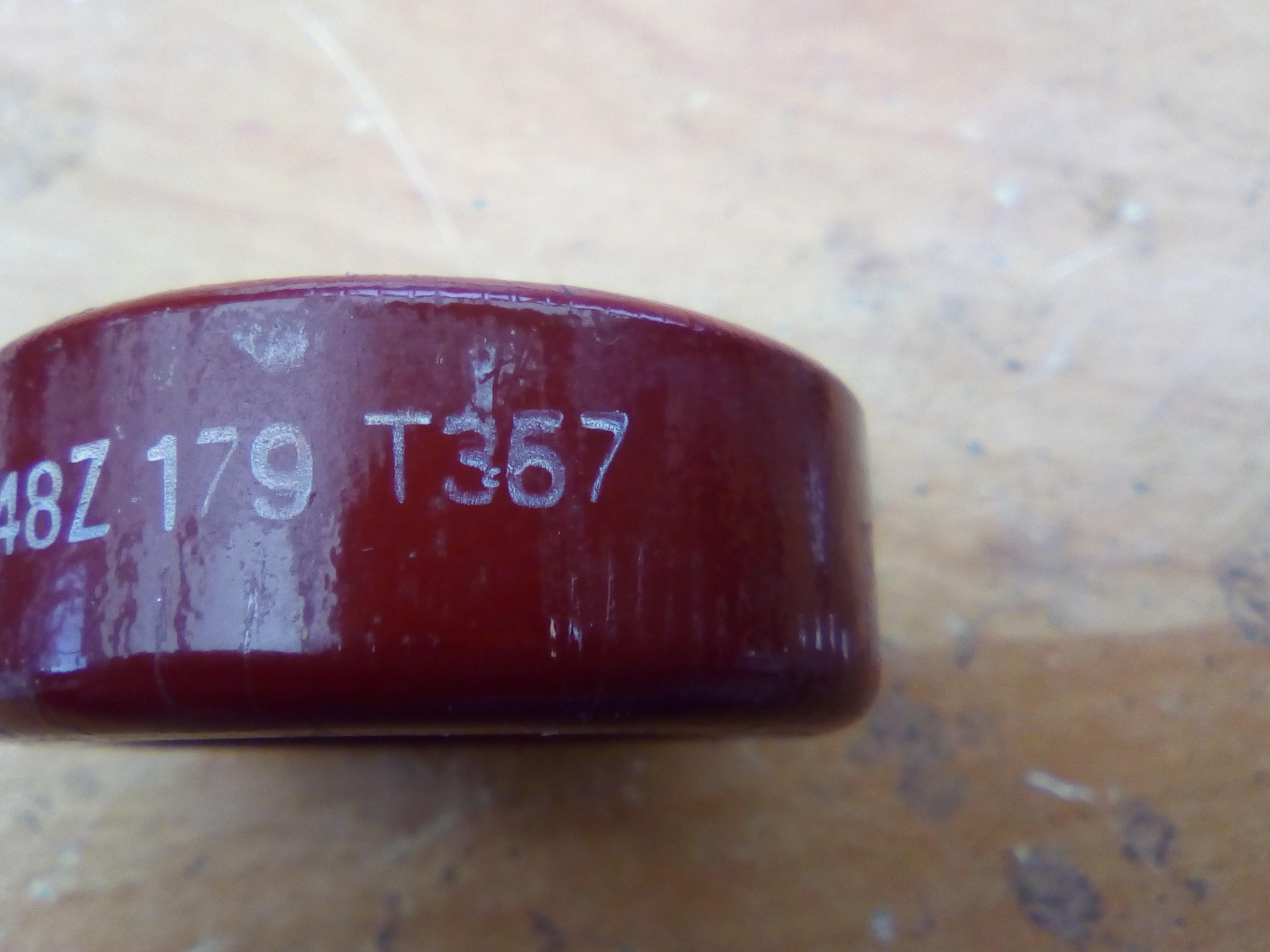

Bon par abus de conscience je vous mets les photos du tore
j'ai mesuré
Diamètre exterieur: 40mm
Diamètre intérieur : 26mm
Epaisseur 14mm
Je l'avais mesuré 4.3 mH
le fil fait environ 4.8 m, soit 480/(3*14)= 115 Tours
J'ai gratté et mesuré à l'ohmètre les 2 extrémités : Environ 20MegaOhm.
je pense que c'est plus noté T357.
Cela donnerait un AL de 325Nh/N² ET µi=340 soit une impédance de 405kiloOhm à 15MHZ
je vous laisse à vos conclusions.
cdt
| |
|
| Sujet : Tore Nouveau | De patb Le 25-09-2020 à 08:44 sta |
|
bonjour,
http://www.sailcrestmagne…
µi 125, AL 170
ce doit etre de la poudre de fer pour faire des inductances de filtrage sur alims a decoupage.
pas bon en HF
Patrick
|
|
| Sujet : Tore Nouveau | De patb Le 25-09-2020 à 08:47 sta |
|
|
|
| Sujet : Tore Nouveau | De F6CER Le 25-09-2020 à 09:34 sta |
|
|
|
| Sujet : Tore Nouveau | De Flamand Le 25-09-2020 à 16:31 sta |
|
Bonjour à tous,
MMG fabrique aussi bien des matériaux pour la BF, que la puissance, et la RF.
G48 donne les dimensions du tore : G48- 39.88 / 24.13 / 14.48
Si le mesuré de ''340''est correct, mais à vérifier, le tore pourrait être utilisé dans un transformateur HF.
Il se situerait entre un 4C6 (125) et un 43 (800) et proche du type K (290)
Il semble que les références fournies et reprises sur le tore ne sont plus au catalogue.
Jacques
|
|
| Sujet : Tore Nouveau | De Flamand Le 25-09-2020 à 16:38 sta |
|
Selon le document fourni par Patrick, le serait de 125, donc similaire à une qualité 4C65.
Une vérification du serait utile avant de se lancer dans une réalisation.
Jacques
|
|
| Sujet : Tore Nouveau | De Eniac2020 Le 25-09-2020 à 18:03 sta |
|
Bjr,
Merci pour vos réponses et liens.
Je pense que si je réalise un balun (Souvent c'est du FT 240),je commanderai un ou plusieurs tores chez Reichelt diectement. Là il faut mettre le prix.
C'est un gain de qualité (Je ne veux pas d'un fake)
L'antenne c'est primordial.
Bon, après la réalisation de mon µBitx, je vais me lancer sur une boite d'accord.
Je pense plus à un montage classique à 2 condos variables + self avec commutateur.
Rajout d'un swr en plus.
C'est tout au moins un projet. donc je regarde sur le net les constructions.
cdt
|
|
| Sujet : Tore Nouveau | De Flamand Le 25-09-2020 à 18:21 sta |
|
Attention: la mention ''FT 240'' fourni la dimension du tore mais pas sa qualité; Il y a une dizaine de qualités magnétiques différentes et donc il faut préciser celle-ci.
Jacques
|
|
| Sujet : Tore Nouveau | De Eniac2020 Le 25-09-2020 à 18:28 sta |
|
Oui je sais
De toute façon il y a beaucoup à lire avant de se lancer.
Il y a même des baluns en cable coaxial.
Après c'est pareil pour l'antenne.
Du classique dipole ou du loop
A réfléchir de ce qu'on veux.
Antenne visible ou pas de l'extérieur, un peu plus petite, loop, etc.
cdt
un exemple tore 240-43
https://www.on5jv.com/_me…
cdt
|
|
