Sujet : METRIX AX322 Nouveau De yoyo83  Le 24-09-2020 à 16:03 sta

    Bonjour à tous! Je rencontre un probleme d'affichage sur un module d'affichage METRIX AX322. La partie de l'affichage en mesure de tension a un affichage plus faible que l'affichage de mesure de courant, qui lui donne une luminosité normale, comme l'autre voie. Le proprietaire precedent avait fait une tres grosse erreur de manipulation, ce qui avait entrainé une panne sur la carte de regulation, et une panne sur platine d'affichage.... Sur la carte d'affichage, les deux ICL 7107 ont étés remplacés par les originaux , les 3 afficheurs à led (coté mesure de tension) ont aussi étés remplacés par les originaux, la mesure fontionne correctement, mais pas pour la luminosité qui reste plus sombre. Ont étés verifiés: les signaux d'horloge sont bons sur les 7107 (env 41khz), les tensions d'alimentations (+5v/-3.5v )sont ok, le remplacement du CD4049 n'a rien donné. Les resistances de 390 ohms autour des afficheurs sont bonnes aussi.....Si quelqu'un a une idée, car je tourne en rond....Cdt


Sujet : METRIX AX322 Nouveau De yoyo83  Le 24-09-2020 à 16:06 sta

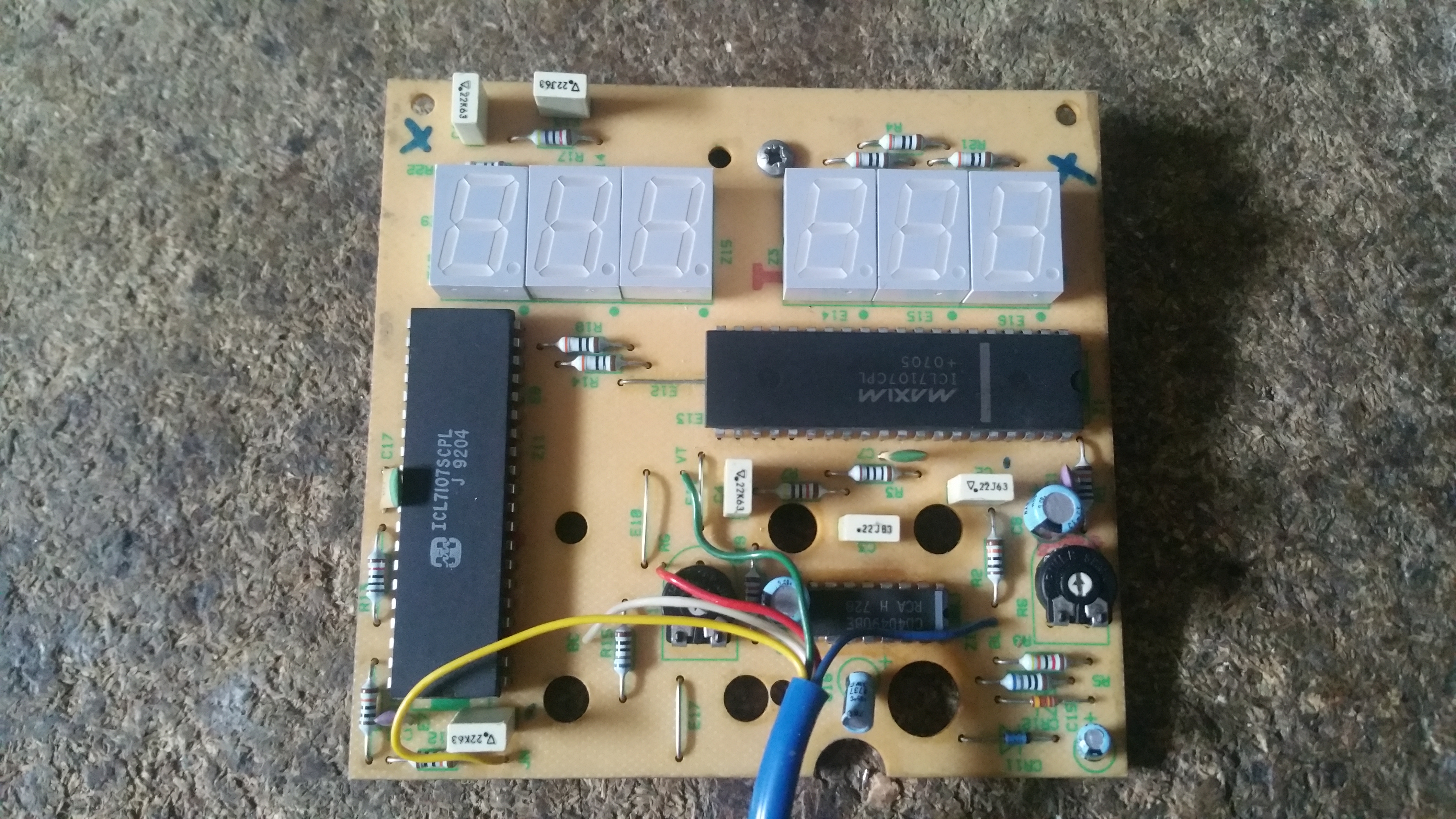

    voiçi le detail sur la photo jointe




Sujet : METRIX AX322 Nouveau De michel87  Le 24-09-2020 à 17:24 sta


    Bonjour,

    Quelle est la tension relevée sur les segments d'afficheur en fonction tension et en fonction courant?


Sujet : METRIX AX322 Nouveau De yoyo83  Le 24-09-2020 à 17:53 sta

    Bonsoir; tension:3.56v (pour l'affichage en tension); 3.51v (pour l'affichage en courant)....Cdt


Sujet : METRIX AX322 Nouveau De f17439  Le 25-09-2020 à 09:33 sta

    Bonjour,

    Quel est le rôle des deux potentiomètres montés sur la carte ?

    Jean


Sujet : METRIX AX322 Nouveau De yoyo83  Le 26-09-2020 à 15:49 sta

    Bonjour; c'est de regler l'etalonnage en tension et courant pour que les afficheurs indiquent une valeur coherante de ce qui est delivrée en sortie......
