| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 05-10-2020 à 08:41 sta |
|
Bonjour à tous
je suis à la recherche d'un Transfo PP pour un Manufrance BA36 (15 kohms de plaque à plaque) avec son HP.
Bonne journée.
|
|
| Sujet : Transfo BA36 Nouveau | De F6CER Le 05-10-2020 à 10:51 sta |
|
bonjour
êtes vous sur des 15K ?
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 06-10-2020 à 16:43 sta |
|
Bonjour,
Oui
Cordialement
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 06-10-2020 à 17:01 sta |
|
Une el2 fonctionne avec un TS simple de 8k ohms d’après le datasheet et j'ai vu une doc sur le net indiquant que le TS PP DU BA36 été de 2x7,5k ohms mais je ne la retrouve pas.
Cordialement
|
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 06-10-2020 à 17:11 sta |
|
Bonjour,
pour ce poste qui peut être équipé d'un push-pull de EL2 ou de 6F6, je trouve 9k pour des EL2 et 10K pour des 6F6,
quels sont les tubes en PP sur votre poste pour que vous trouviez 15K?
cordialement Bozec
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 06-10-2020 à 17:11 sta |
|
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 06-10-2020 à 17:16 sta |
|
|
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 06-10-2020 à 17:16 sta |
|
si vous prenez pour argent comptant tout ce qu'il y a sur le net sans plus de vérification ,vous allez au casse pipe pour votre restauration et HUBERT n'est pas une référence
regarder plutôt les datas des fabricants de tubes, là ce sont des sources sures
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 06-10-2020 à 17:22 sta |
|
Sur mon BA36, ce sont 2 EL2
Cordialement
|
|
| Sujet : Transfo BA36 Nouveau | De F6CER Le 06-10-2020 à 17:25 sta |
|
Philips donne 8000 Ohms P/P mais bon .......ce n'est que le fabricant de la lampe
| |
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 06-10-2020 à 17:26 sta |
|
ben justement, il sait de quoi il parle et on peut faire confiance
|
|
| Sujet : Transfo BA36 Nouveau | De pointcom Le 06-10-2020 à 17:46 sta |
|
Excusez moi de me mêler de la conversation, mais 2 fois 7500  ça correspond à la datasheet pour une tension d'anode de 240 V (tableau 2 en page 6).
Ou bien je n'ai rien compris
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 06-10-2020 à 17:51 sta |
|
Finalement, c'est 8 kohms pour un TS simple et 16 kohms pour un PP si j'ai bien compris car je cherche à comprendre.
Merci.
|
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 06-10-2020 à 18:04 sta |
|
la valeur donnée est le RAA soit en bon francais l'impédance d'Anode à Anode
voir la deuxième page en classe AB dans le fichier joint du fabricant
| |
|
| Sujet : Transfo BA36 Nouveau | De F6CER Le 06-10-2020 à 18:27 sta |
|
Et puis , deux fois 7500 Ohms , ça ferait 30K plaque à plaque .. .........
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 08-10-2020 à 21:06 sta |
|
|
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 09-10-2020 à 09:46 sta |
|
|
|
| Sujet : Transfo BA36 Nouveau | De F6CER Le 09-10-2020 à 09:57 sta |
|
J'abandonne
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 09-10-2020 à 15:45 sta |
|
au lieu d'abandonner , expliquer moi clairement les choses, si c'est trop compliqué pour vous !!!
|
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 09-10-2020 à 16:14 sta |
|
bonjour
En aucun cas l'impédance de plaque à plaque pour des EL2 est de 15 k ; il faut vous enlever cela de vos pensées, même si vous trouvé sur des docs (Manufrance qui n'a jamais construit de poste) cette valeur. Une erreur est facilement transposable Hubert là fait;
Qui mieux que le fabricant du tube est à même de donner les bonnes caractéristiques du tube dans ses divers modes de fonctionnement.
Je doute que tous les datas de ce tubes soient erronés
voir ici: https://archives.doctsf.c… avec de nombreux site ou ce tube est décrit
entre autre :
file:///C:/Users/Serge/AppData/Local/Temp/Pope%20Electronic%20Valve%20PocketBook.pdf
http://www.r-type.org/pdf…

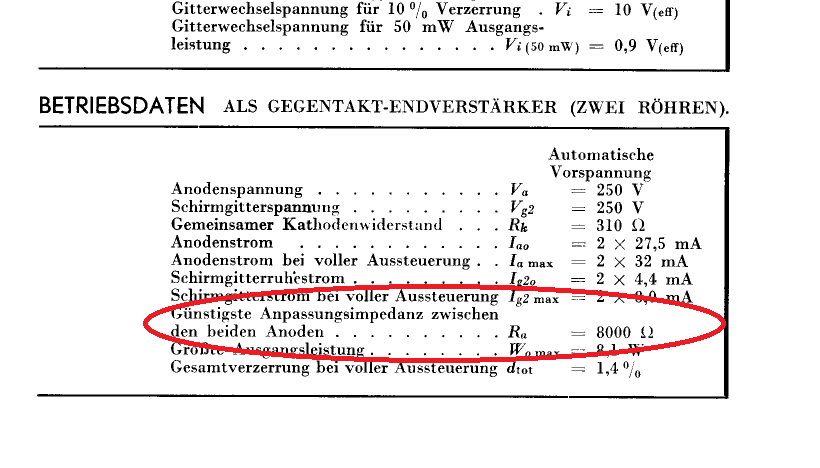

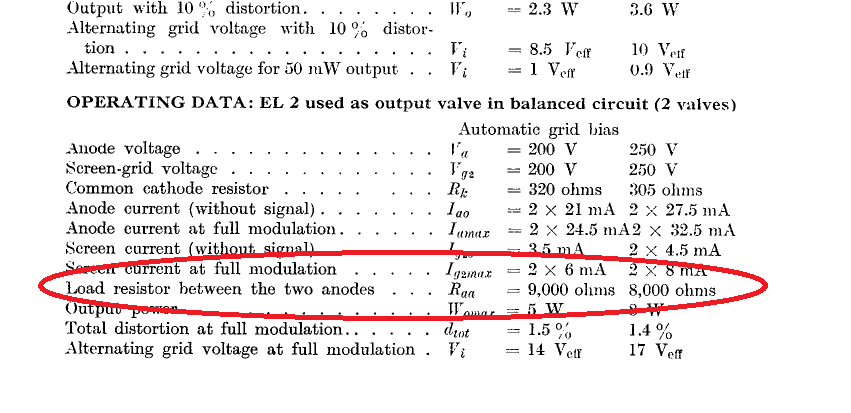

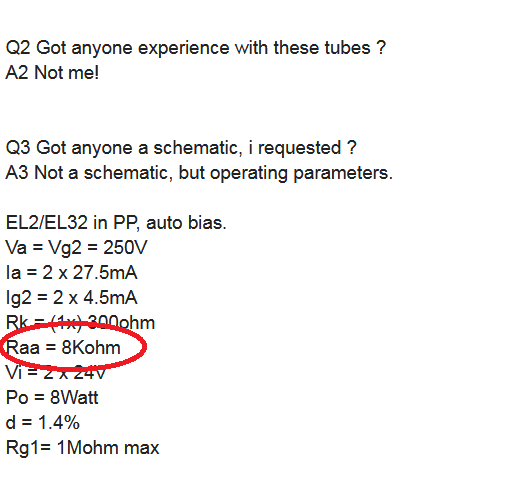

en pièce jointes des copies de datasheet
cordialement Bozec
| |
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 09-10-2020 à 16:27 sta |
|
Oui, bien sur, je pensais pouvoir faire confiance en ces documents de 1936, comme quoi on en apprend tous les jours, je connais ces datasheet ( franck pocknet), j'avais bien vu les 8000 et 9000 ohms d'ou ma curiosité et mes questions concernant ce Push pull.
Encore une question, Manufrance n'est pas un constructeur de poste tsf ?
|
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 09-10-2020 à 16:34 sta |
|
Manufrance faisait fabriquer des produits par des firmes spécialisées sur lequel il mettait sa marque. C'était une marque ''vendeur'' à travers l'énorme catalogue .
Pour les tsf cela s'appliquait;
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 09-10-2020 à 16:48 sta |
|
Merci pour l'info
Bonne après midi Bozec.
|
|
| Sujet : Transfo BA36 Nouveau | De bozec Le 09-10-2020 à 18:30 sta |
|
Pour votre transfo il vous faudrait un transfo de 15 VA environ avec un primaire de 2 x 115 ou 120V et un secondaire de 6v ce qui vous donnerai pour une impédance de 8000 (ZAA) et un secondaire de 5 , valeur courante de HP pour l'époque
rapport de transformation Racine de Z primaire / Z secondaire = Racine 8000/5 =racine 1600 soit 40 et pour le transfo conseillé 2x115 / 6 = 230/ 6 = 38.33 donc un rapport proche de 40
l'idéal serait de le dé tollé et de le remonter en réalisant un entrefer entre les tôles I et M d'une épaisseur de papier
cordialement Bozec
|
|
| Sujet : Transfo BA36 Nouveau | De f6cer Le 09-10-2020 à 19:33 sta |
|
« au lieu d'abandonner , expliquer moi clairement les choses, si c'est trop compliqué pour vous !!! »
Allez je n’abandonne pas completement mais combien de fois , avec Bozec, vous avons recommandé de lire les feuilles de caractéristiques des constructeurs de la lampe. , et pas les aneries de quelques reparateurs du dimanche
De meme pour le remplacement par un petit transfo secteur au cas ou (avec le push pull , pas besoin de créer un entrefer )
On peut se répéter encore et encore, mais j’ai peur qu’au bout d’une quinzaine de fois et sur deux sites différents ou on vous dit la même chose, cela ne finisse par lasser les autres utilisateurs
|
|
| Sujet : Transfo BA36 Nouveau | De theraf1972 Le 10-10-2020 à 10:36 sta |
|
Bonjour,
Merci pour les infos, pour le transfo secteur, j'ai déjà effectué ce démontage expliqué par radioman 33 et cela fonctionne très bien, je consulte souvent les fiches franck pocknet, mais comme je le disais plus haut ,parfois ,on se pose des questions sur des docs malheureusement erronée.
Cordialement.
|
|
|
