| Sujet : alim eurelec Nouveau | De thebeetle007 Le 03-12-2020 à 21:32 sta |
|

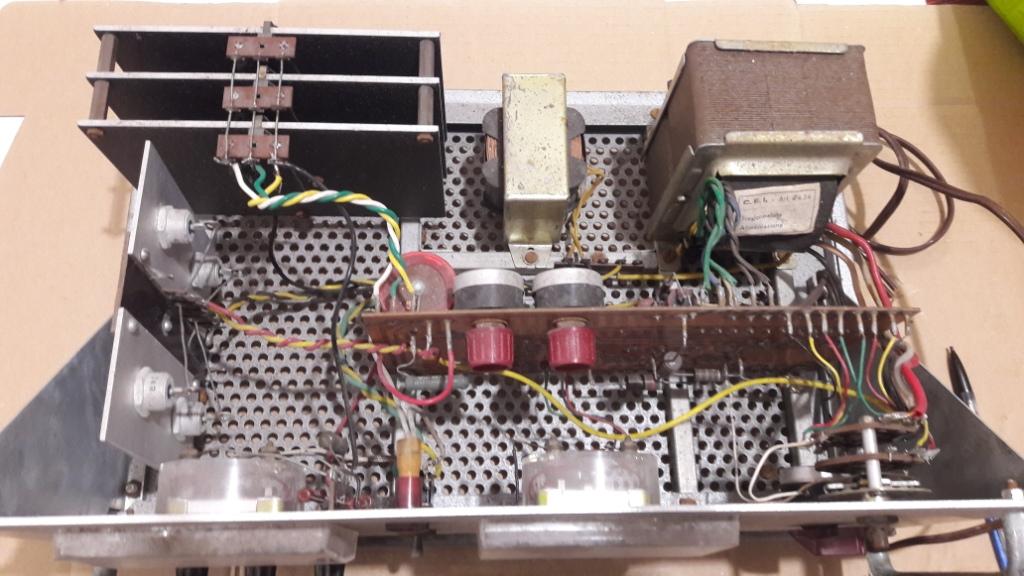

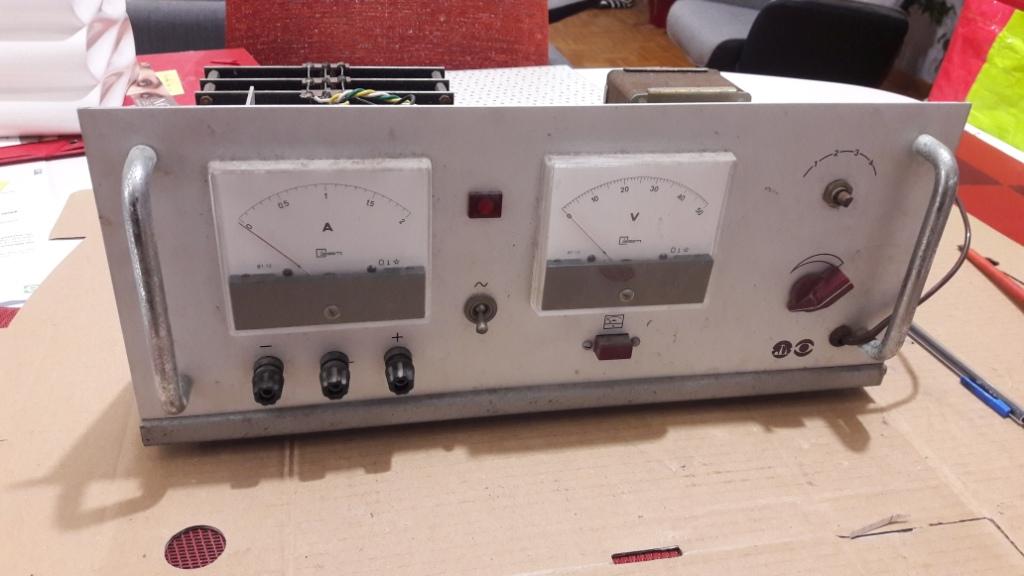

bonsoir a tous
je viens de trouver cette alim eurelec à un marche en plein air
si quelqu'un a des infos technique schema etc.. je suis preneur et je remercie d'avance les donneurs
| |
|
| Sujet : alim eurelec Nouveau | De michel87 Le 03-12-2020 à 22:05 sta |
|
Bonsoir,
Aucune référence sur l'appareil, dessus/dessous/dedans?
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 03-12-2020 à 22:20 sta |
|
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 03-12-2020 à 22:23 sta |
|
oui juste une etiquette sur le transfo: C.E.I art 7224 trasformatore alimentazione
|
|
| Sujet : alim eurelec Nouveau | De f6cer Le 04-12-2020 à 09:00 sta |
|
Il n’y a plus qu’a sortir le multimètre
|
|
| Sujet : alim eurelec Nouveau | De michel87 Le 04-12-2020 à 10:07 sta |
|
Bonjour,
Quels sont les symptômes de la panne?
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 04-12-2020 à 10:23 sta |
|
bonjour michel du 87 ,pour l'instant je viens de l'ouvrir et il va falloir lui faire une bonne restauration, mais j'aurai souhaitez savoir si quelqu'un a de la doc ,comme c'est du matériel eurelec donc il doit y avoir du suivi des plans etc....et aussi pour le plaisir de tout le monde de savoir qu'il existe ce matériel de fabrication eurelec .
|
|
| Sujet : alim eurelec Nouveau | De f17439 Le 04-12-2020 à 10:31 sta |
|
Bonjour,
Alim BT faisant partie du cours d'Electrotechnique.
Jean
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 04-12-2020 à 10:42 sta |
|
bonjour jean avez vous plus d'info svp
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 04-12-2020 à 11:44 sta |
|

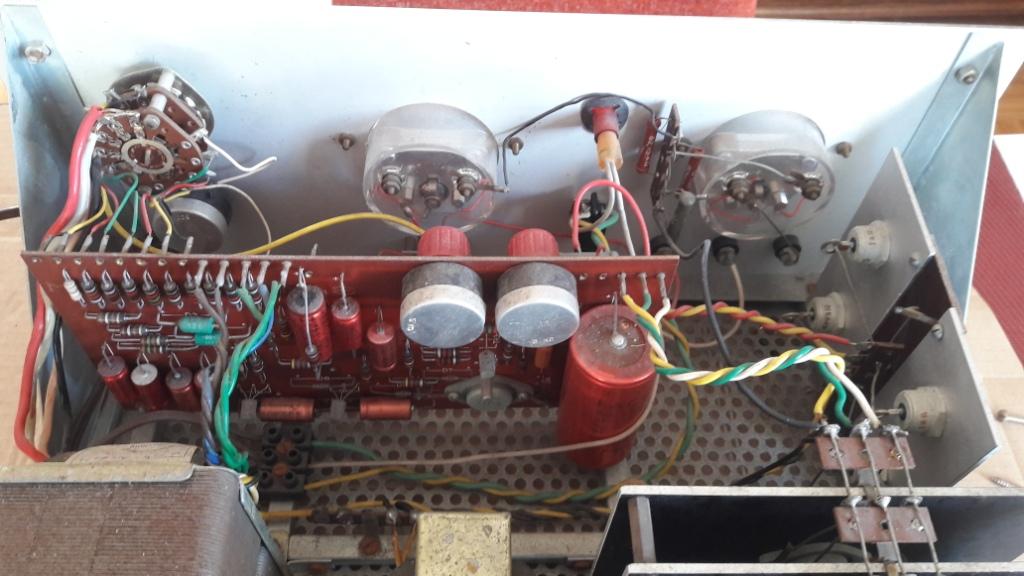

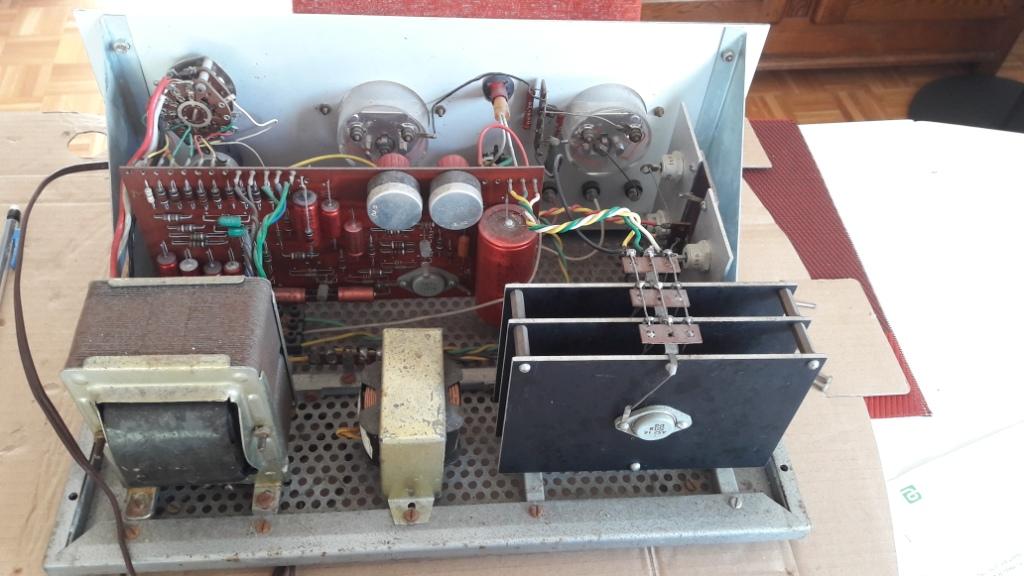

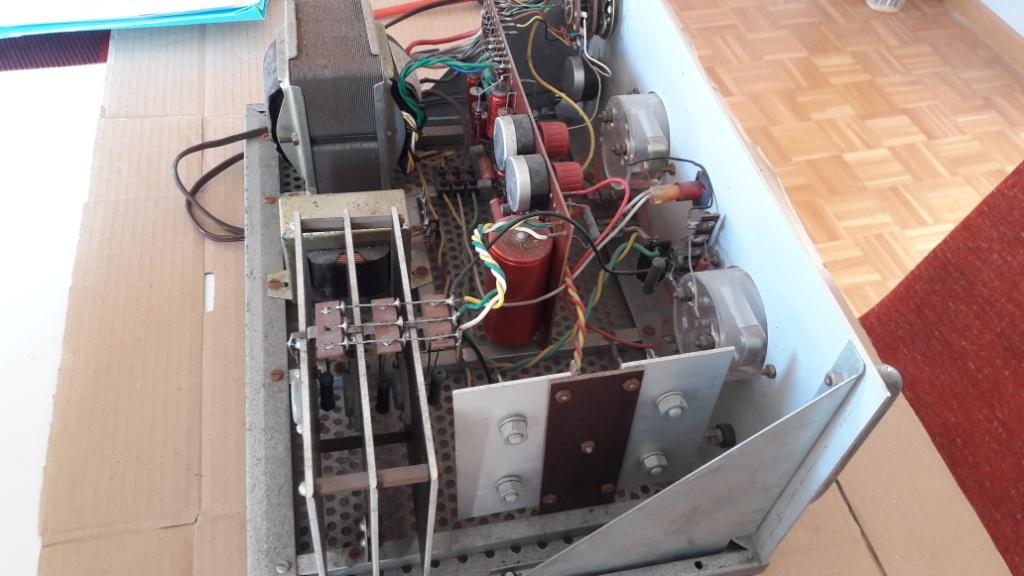

voici des photos supplémentaires
| |
|
| Sujet : alim eurelec Nouveau | De michel87 Le 04-12-2020 à 14:10 sta |
|
Bonjour,
En attente de documents, il est toujours possible de faire quelques contrôles statiques à la recherche d'éventuels court-circuits de diodes ou transistors.
Eurelec , c'est les années 60 / 70, les chimiques risquent d'avoir mal vieilli.
|
|
| Sujet : alim eurelec Nouveau | De jcj Le 04-12-2020 à 20:21 sta |
|
Buena noche,
En espagnol Eurelec se dit ''Eratele'' et on y trouve la ''fuenta de alimentacion de corriente continua''
Le schéma est sur RM :
 https://www.radiomuseum.o…
cordialidad : jcj
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 04-12-2020 à 21:07 sta |
|
merci beaucoup jcj pour ces infos ,je ne suis pas abonne a radiomuséum ,donc je ne peux pas lire le schéma
|
|
| Sujet : alim eurelec Nouveau | De pointcom Le 04-12-2020 à 21:32 sta |
|
mais si, il suffit de cliquer sur le schéma à droite, il apparaît en plus gros à gauche, cliquer à nouveau sur le schéma à gauche et suivre les instructions.
Droit à trois fois par jour et 10 par mois
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 04-12-2020 à 21:53 sta |
|
merci j'ai deja pris 10 fois
|
|
| Sujet : alim eurelec Nouveau | De RETRO25 Le 04-12-2020 à 22:48 sta |
|
| |
|
| Sujet : alim eurelec Nouveau | De RETRO25 Le 05-12-2020 à 12:22 sta |
|
bonjour,
vous remarquerez, en examinant le schéma de radiomuseum joint ci-dessus, que les semi-conducteurs ( transistors, diodes et diodes zener ) ne sont pas référencées.
( vu l'âge de la bête, il doit s'agir de transistors au Germanium genre ASZ xx pour les transitors ballasts quant aux autres, on ne voit rien sur les photos jointes... idem pour les diodes Zener.
Bien qu'il existe actuellement une multitude de schémas d'alimentations stabilisées plus évoluées avec des composants beaucoup plus récents, il ne serait peut-être pas inutile de compléter le schéma en renseignant la liste des composants actifs ( cela pourrait utilement profiter à d'autres acquéreurs ou collectionneurs ce type de matériel ...
bon dimanche
JB
|
|
| Sujet : alim eurelec Nouveau | De pointcom Le 05-12-2020 à 13:17 sta |
|
|
|
| Sujet : alim eurelec Nouveau | De papiluc Le 05-12-2020 à 13:44 sta |
|
|
|
| Sujet : alim eurelec Nouveau | De michel87 Le 05-12-2020 à 14:14 sta |
|
Bonjour,
Sur les clichés, on ne distingue pas la référence des transistors ballast.
Il serait aussi possible que ces transistors ballast soient des 2N3055 qui étaient apparus, si mes souvenirs sont exacts  vers 1965. Mais leur coût était peut-être dissuasif à ce moment.
Merci à thebeetle007 de nous faire un cliché de confirmation.
|
|
| Sujet : alim eurelec Nouveau | De RETRO25 Le 05-12-2020 à 15:09 sta |
|
@ papiluc

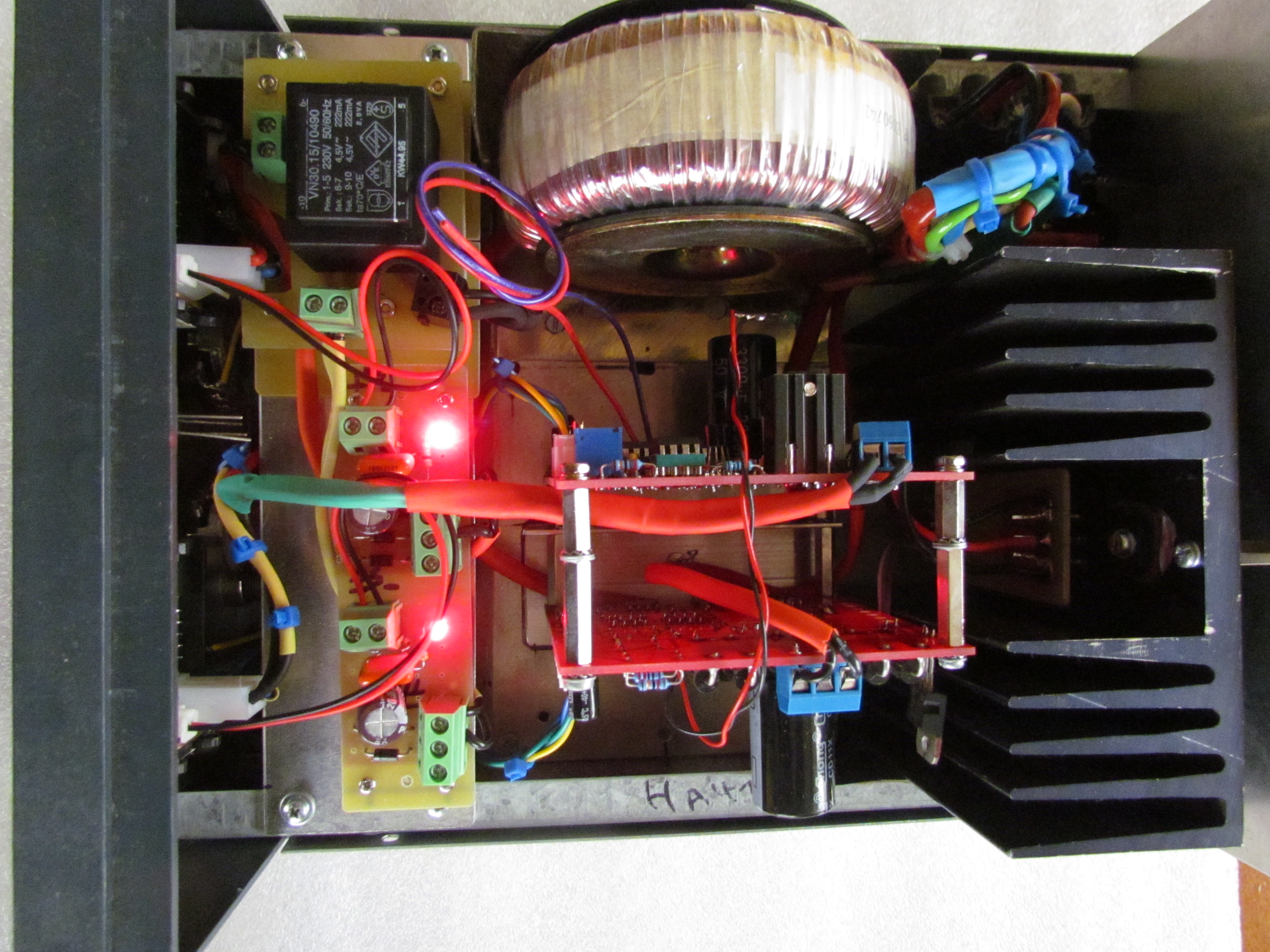

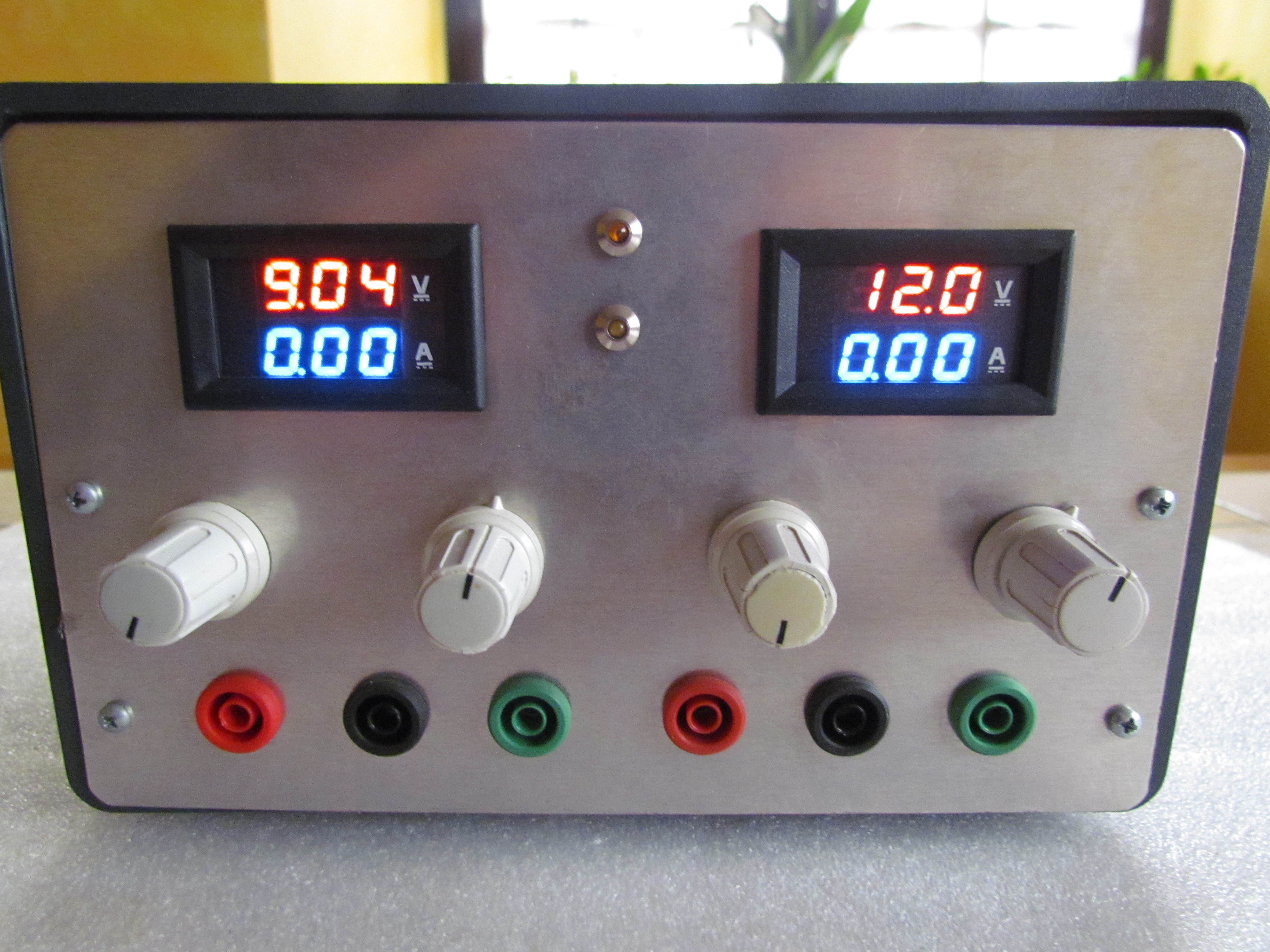

merci pour l'info mais je n'ai aucune intention de construire une alimentation d'origine EURELEC, je dispose déjà de quatre alim. stab. que j'ai réalisées , dont celle-ci (kit chinois qui fonctionne bien ).
J'ai juste joint le schéma pour faciliter la tâche thebeetle007 , libre à lui, s'il le désire, de renseigner le schéma joint ci-dessus avec les références des composants actifs.
bonne journée
JB
| |
|
| Sujet : alim eurelec Nouveau | De grognon27 Le 05-12-2020 à 15:17 sta |
|
Bonjour
Attention les 2N3055 sont des NPN, ici ce sont des PNP probablement germanium, ce qui explique les trois radiateurs. Des PNP en TO3 genre BDX18 fiabiliseraient le montage.
Salutations.
|
|
| Sujet : alim eurelec Nouveau | De papiluc Le 05-12-2020 à 15:36 sta |
|
Bonjour
@ retro25
C'estait juste pour montrer qu'Eurelec a produit plusieurs modèles ! C'est tout ,j'ai moi aussi plusieurs alimentations dont certaines montées par mes soins
Salutations Papiluc
|
|
| Sujet : alim eurelec Nouveau | De RETRO25 Le 05-12-2020 à 15:51 sta |
|
@ grognon
non, les ballast sont des ASZ xx ( on le voit bien en zoomant fortement sur la première photo du post du 14/12 à 11 h 44.) peut-être ASZ 17 ? en tout les cas des PNP .
par exemple :
https://www.radiomuseum.o…
reste à l'auteur initial du post à nous le confirmer en renseignant le schéma avec les références des composants actifs.
cdlt
JB
|
|
| Sujet : alim eurelec Nouveau | De f17439 Le 05-12-2020 à 16:49 sta |
|
Bonsoir à tous,
Liste des semiconducteurs de cette alim :
Transistors : 4xASZ16/17/18, 3xAC128, SFT343.
Diodes : 2x BYX28/200, 2xBY28/200R, 2xBY114, 5D1, 4x0A81.
Diodes zener : 2xBZY88-C12
Jean
|
|
| Sujet : alim eurelec Nouveau | De thebeetle007 Le 05-12-2020 à 20:29 sta |
|

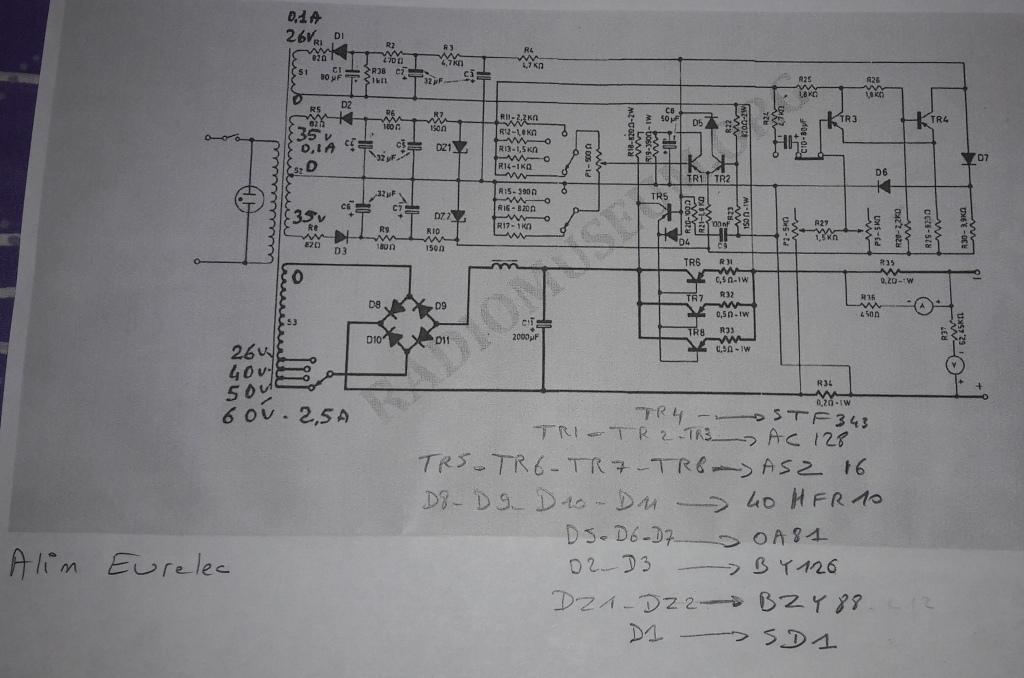

merci a tous, j'ai relevé la liste des semiconducteurs de cette alimentation
| |
|
| Sujet : alim eurelec Nouveau | De RETRO25 Le 07-12-2020 à 18:33 sta |
|
Bonsoir,
pour ceux qui seraient intéressés, voici le schéma renseigné avec la liste des composants au propre.
bonne soirée
| |
|
| Sujet : alim eurelec Nouveau | De Lebon Le 08-12-2020 à 10:13 sta |
|
Bonjour, Si cela vous intéresse, voici un article complet sur cette alim.
| |
|
|
