Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 05-12-2020 à 18:28 sta

    Bonjour
    J'ai acheté un Lampemetre CARTEX 395
    Je suis désolé car je ne peux pas contrôler mes lampes car il n'est pas équipé de supports pour les lampes culot miniature,Bocal,Rimlok
    Est il possible de faire des adaptateurs pour ces culots pour tester des lampes ,par exemple.
    6BA6;6AQ5
    MERCI


Sujet : Lampemetre CARTEX 395 Nouveau De BRT95  Le 05-12-2020 à 21:08 sta

    Bonsoir,
    Supports''Bocal''???. Peut-etre : loctal,noval ?.....


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 05-12-2020 à 22:29 sta

    Désolé erreur de frappe.
    J'ai voulu dire Noval, Rimlock,Miniature


Sujet : Lampemetre CARTEX 395 Nouveau De RETRO25  Le 06-12-2020 à 10:47 sta

    Bonjour

    Sous toutes réserves, car je ne connais pas les brochages de votre lampemètre, RADIOELEC vend des adaptateurs pour ce type d'usage ( à vérifier avec lui pour la compatibilité avec votre appareil)
    voici le lien :
    https://www.radioelec.com…
    ou encore ici
    https://www.radioelec.com…
    bon dimanche

    J.B


Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 06-12-2020 à 17:09 sta

    Bonsoir

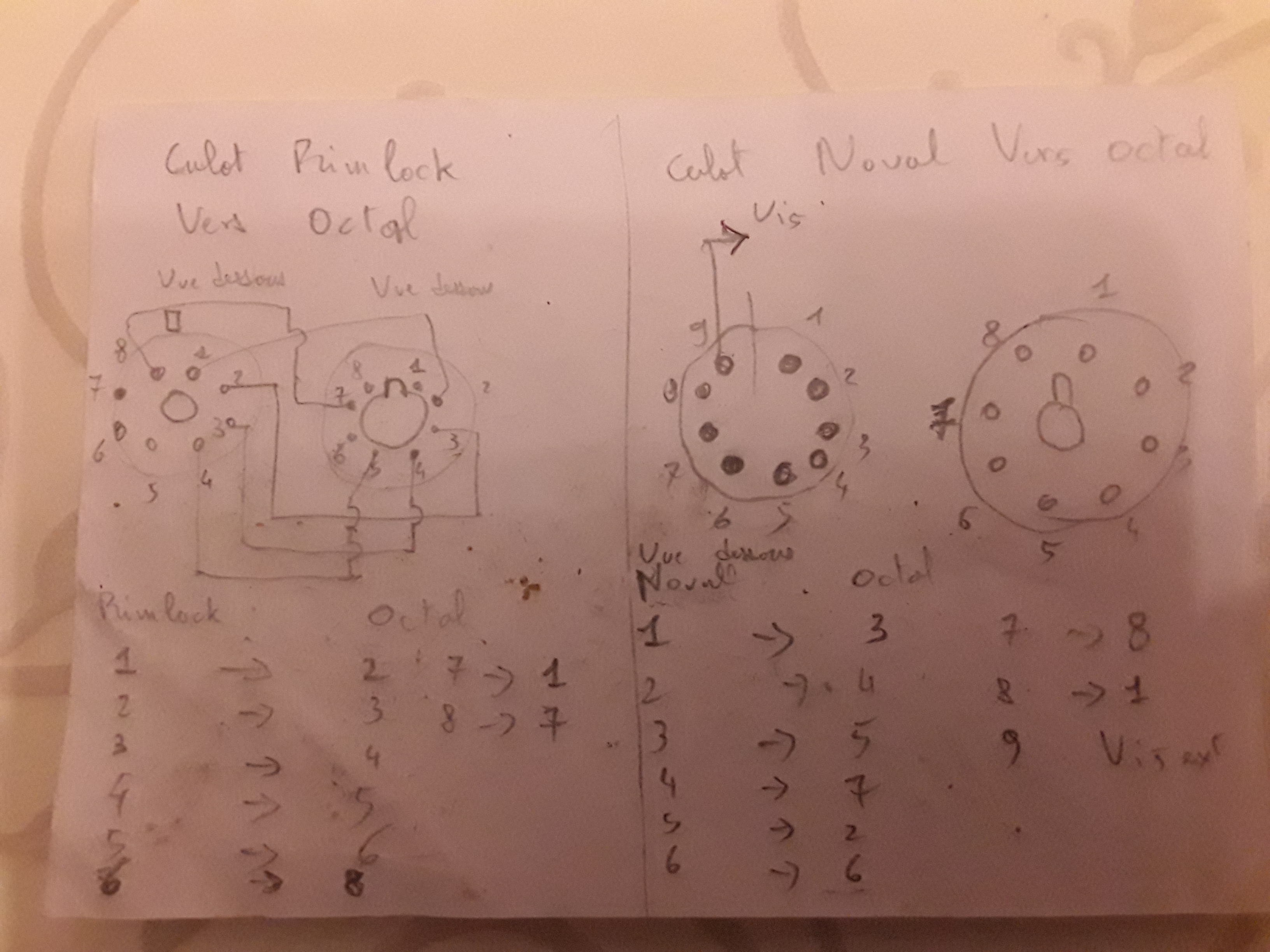

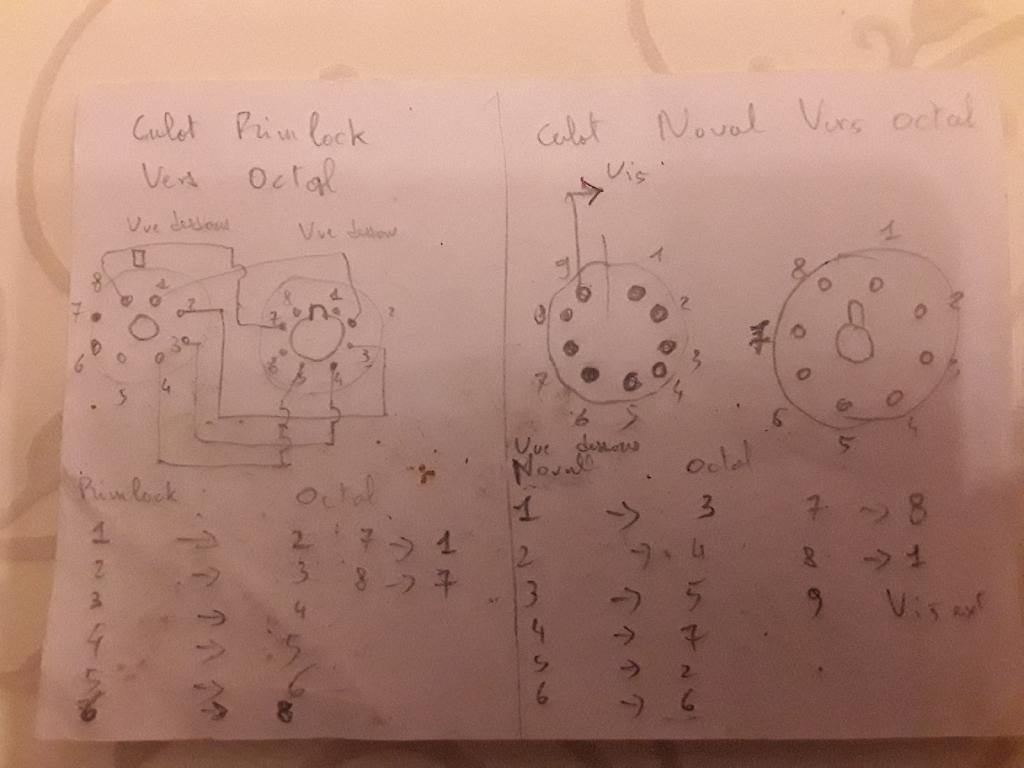

    Voici un crocquis que j'avais etabli en montant des adaptateurs pour tester des lampes novales et rimlocks
    Deux adaptateurs à partir d'un support octal ,j'ai un autre document mais je ne l'ai pas sous la main ,j'ai aussi les combinaisons pour les différents type de lampes
    Salutations Papiluc




Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 06-12-2020 à 17:15 sta

    Pas moens d'envoyer les fichiers !!
    Salutations Papiluc


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 07-12-2020 à 12:20 sta

    Merci à vous deux.

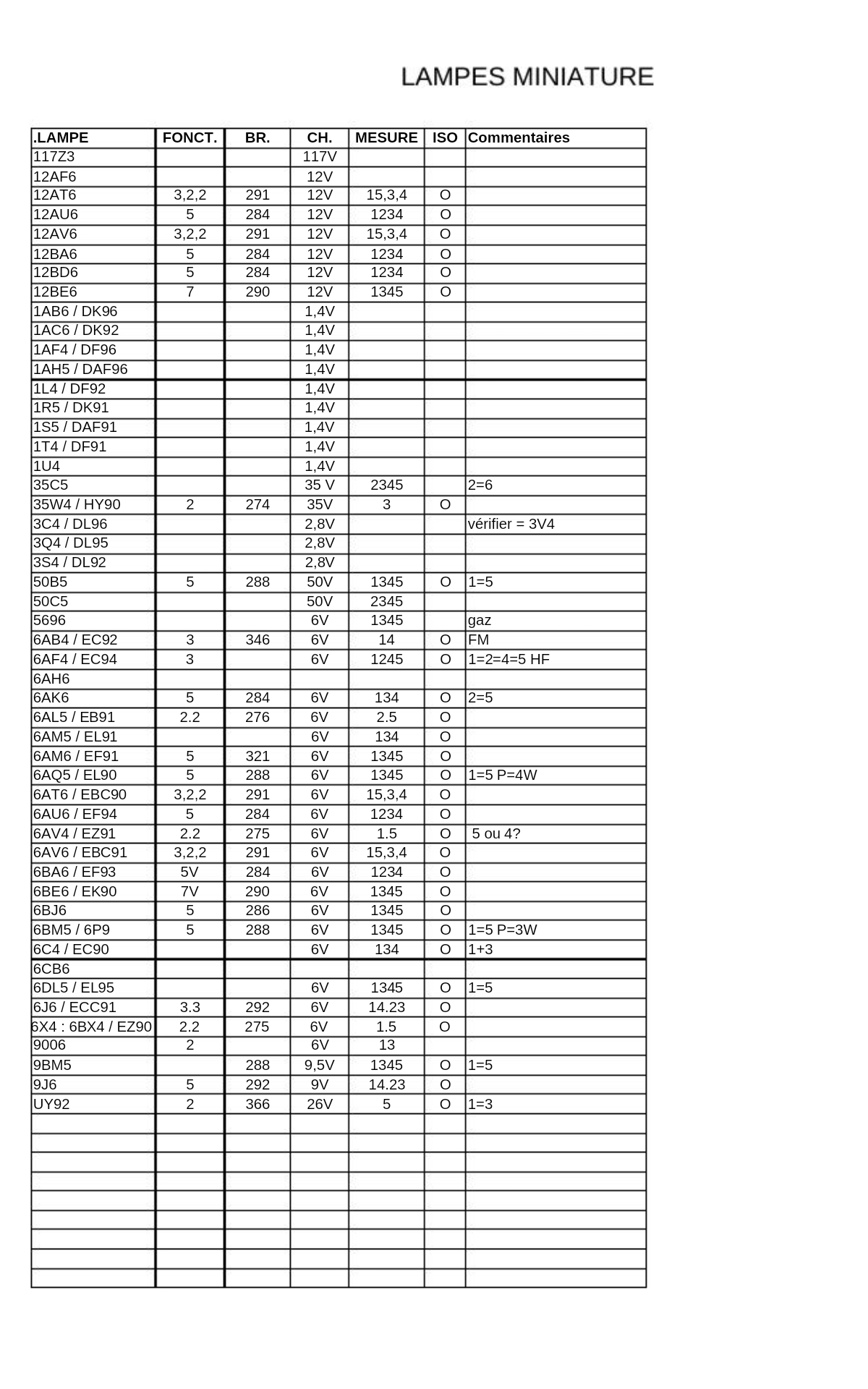

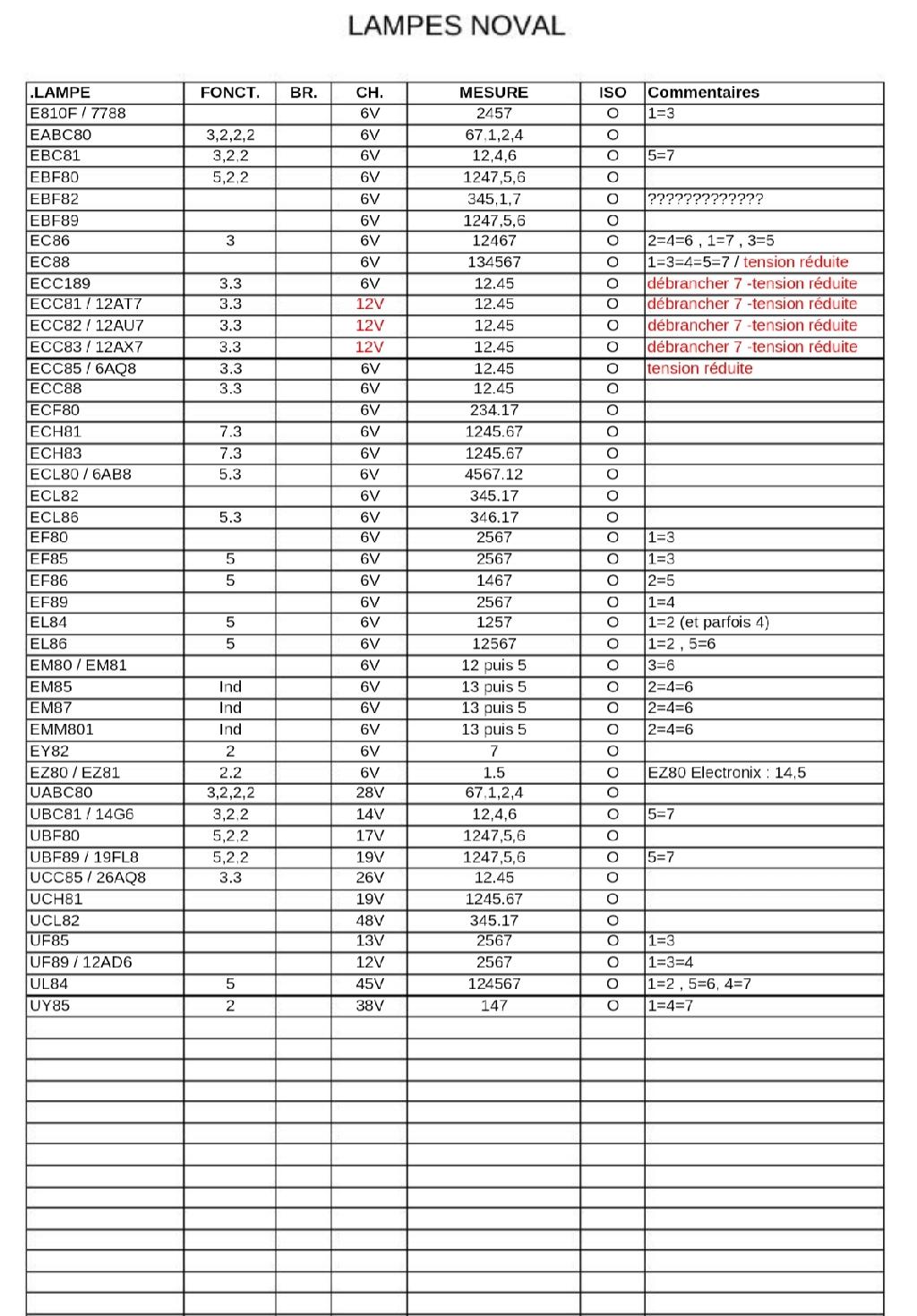

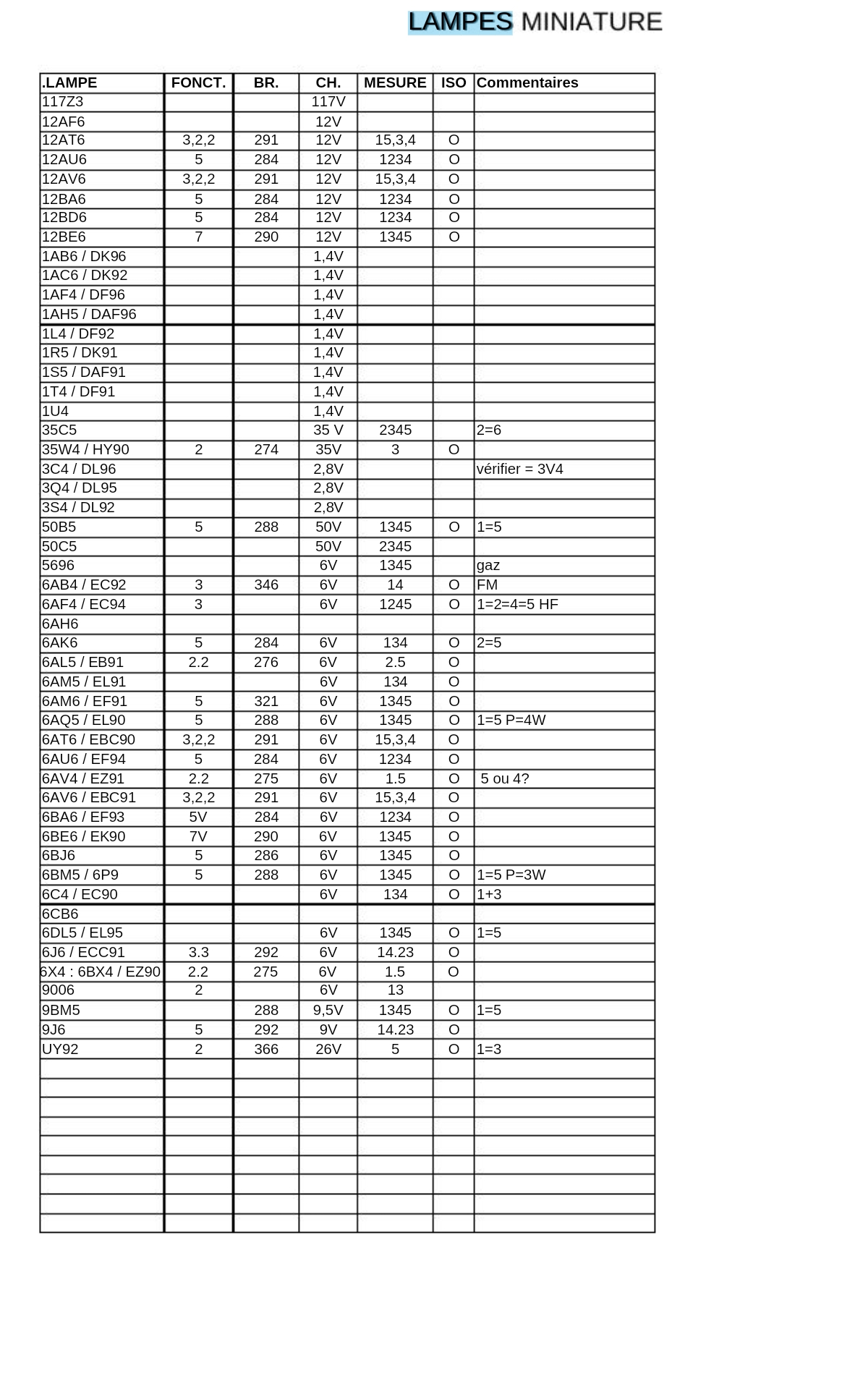

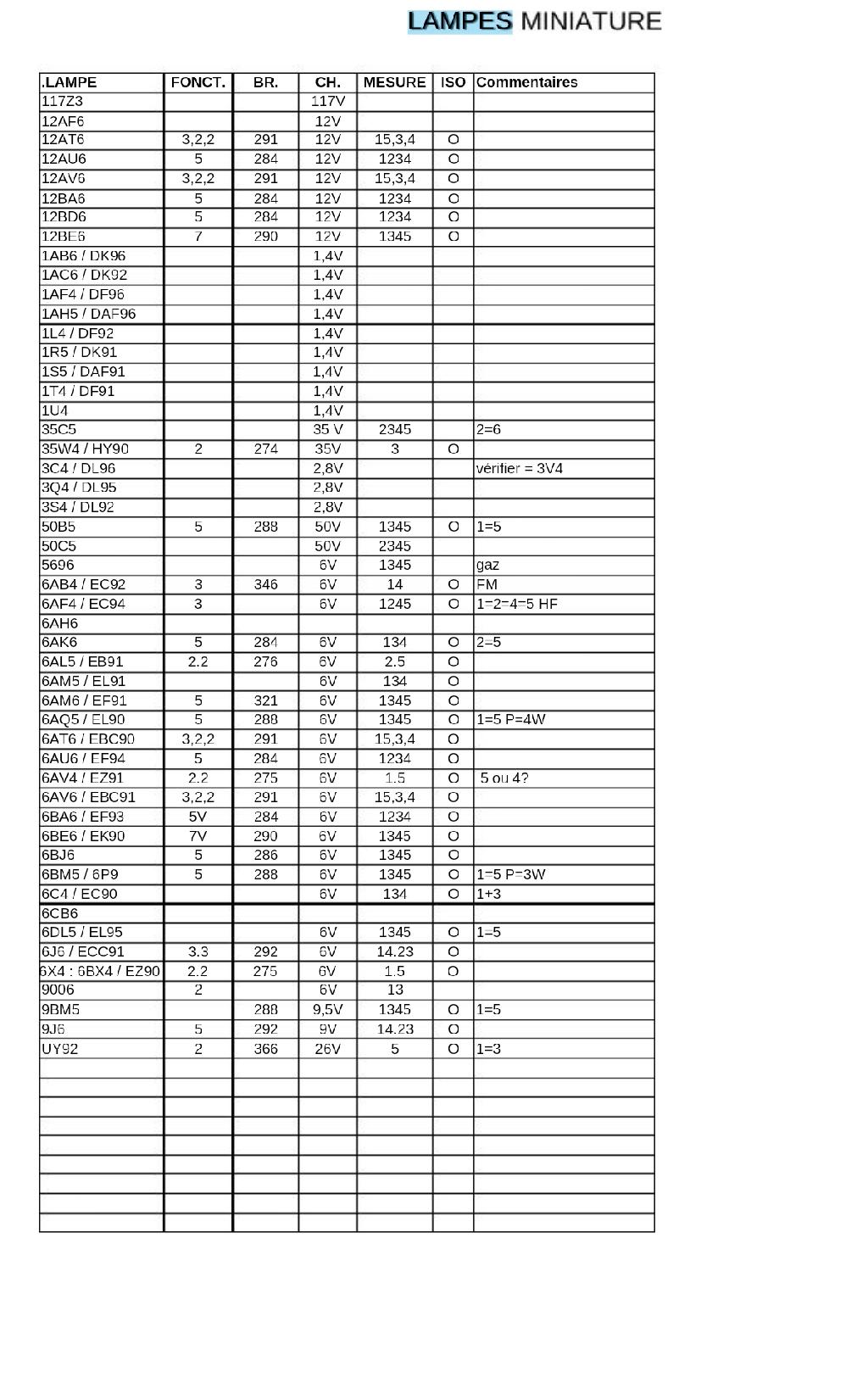

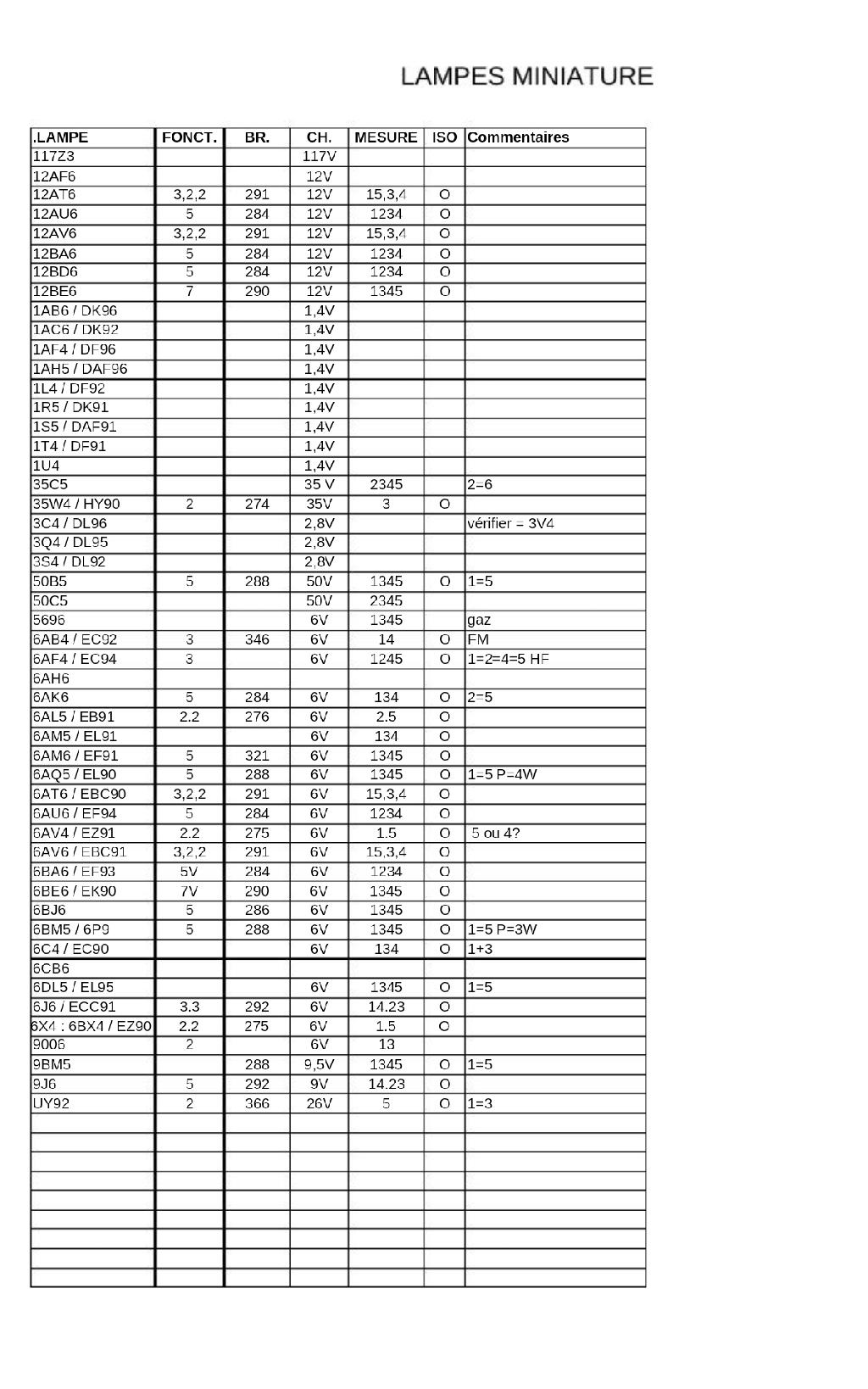

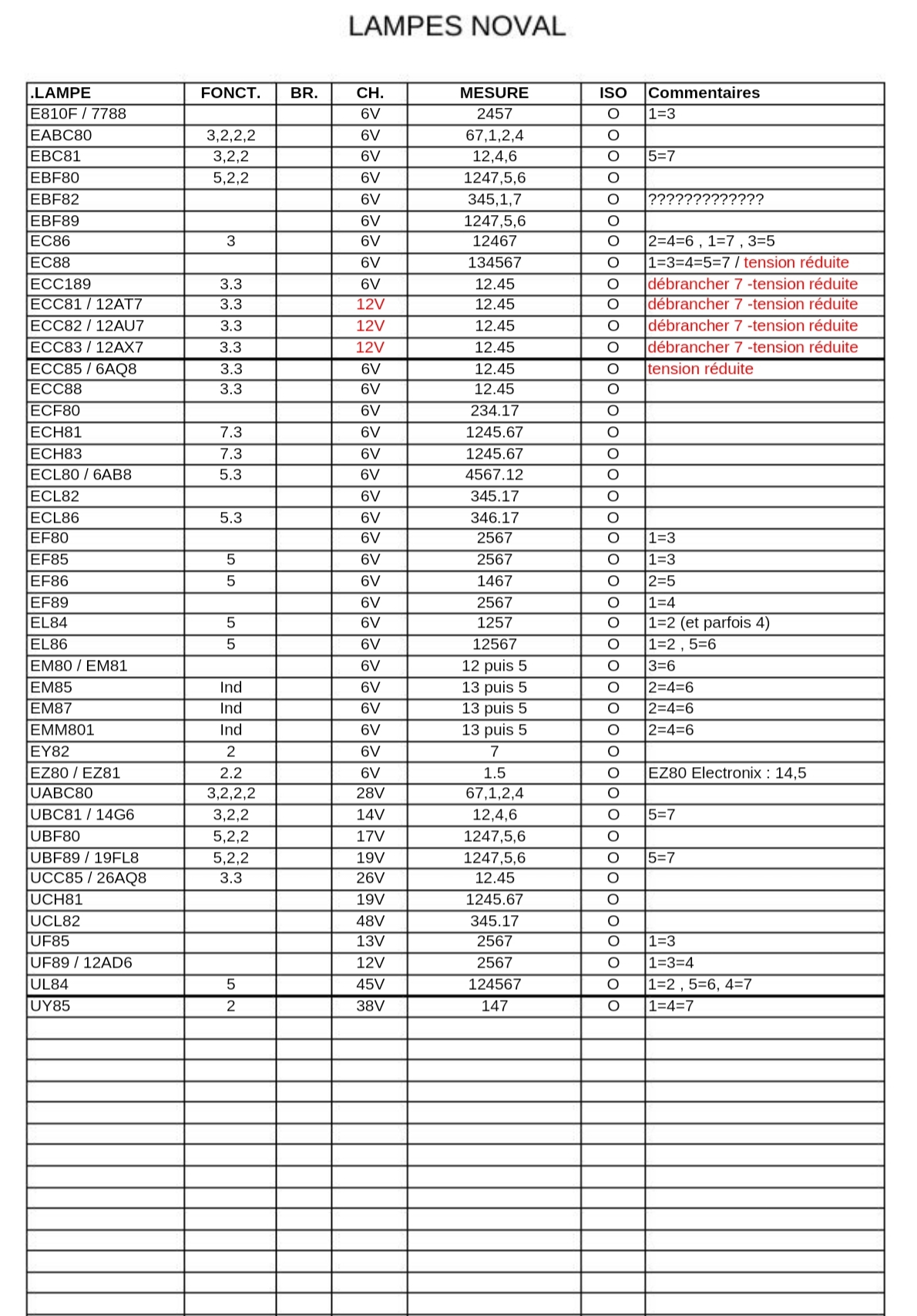

    PAPILUC si vous trouvez les combinaisons pour les différents types de lampes vous pouvez me les faire passer.
    les dessins que vous avez mis vont déjà m'aider.


Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 07-12-2020 à 14:14 sta

    Bonjour
    Je peux les envoyer par mail
    Salutations Papiluc


Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 07-12-2020 à 14:22 sta

    J'ai trouvé un autre moyen
    Salutations




Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 08-12-2020 à 11:59 sta



Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 08-12-2020 à 18:42 sta

    Merci beaucoup Papiluc.
    Je vais pouvoir m'amuser . je voyais le moment où je ne pourrais rien en faire .
    Merci encore
    Marc


Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 08-12-2020 à 19:48 sta

    Bonsoir
    J'ai encore un autre document mais il n'est pas très net ,je vais vor pour l'ameliorer
    Je dois aussi avoir les lampes transcos ,octales ,américaines si besoin !
    Salutations Papiluc


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 08-12-2020 à 20:48 sta

    Ho ! Si vous avez des vieilles lampes pour récupérer les culots ça m'intéresse.


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 21-12-2020 à 15:04 sta

    Bonjour a tous .
    Je m'adresse particulièrement à Jean Luc.

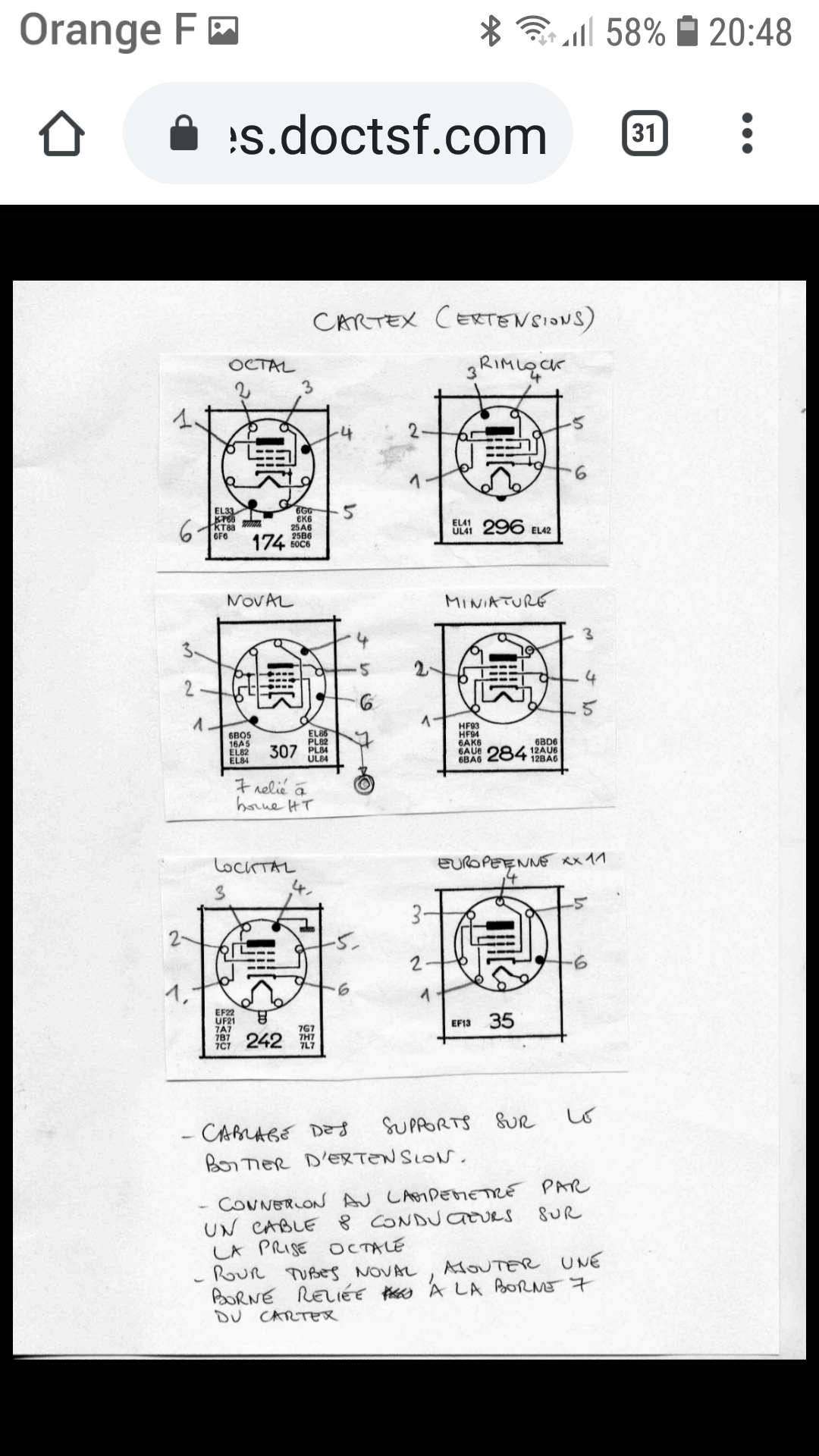

    Je suis en train de faire le boîtier d'extension, mais je ne comprends pas bien le câblage , que vous m'avez gentiment mis sur le forum.
    (Je joins la feuille du cablage)
    Par exemple : en suivant cette feuille.
    Si je cable la OCTAL a la Miniature ,faut-il brancher la broche marquée 1 de 'Octal a la broche 1 de la miniature, la 2 à la 2 . etc etc
    Merci




Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 21-12-2020 à 16:55 sta

    Bonsoir
    Oui c'est justement l'intérêt ! C'est de repérer les broches pour qu'elles correspondent avec leculot octal
    Les connections filaments ne changent pas

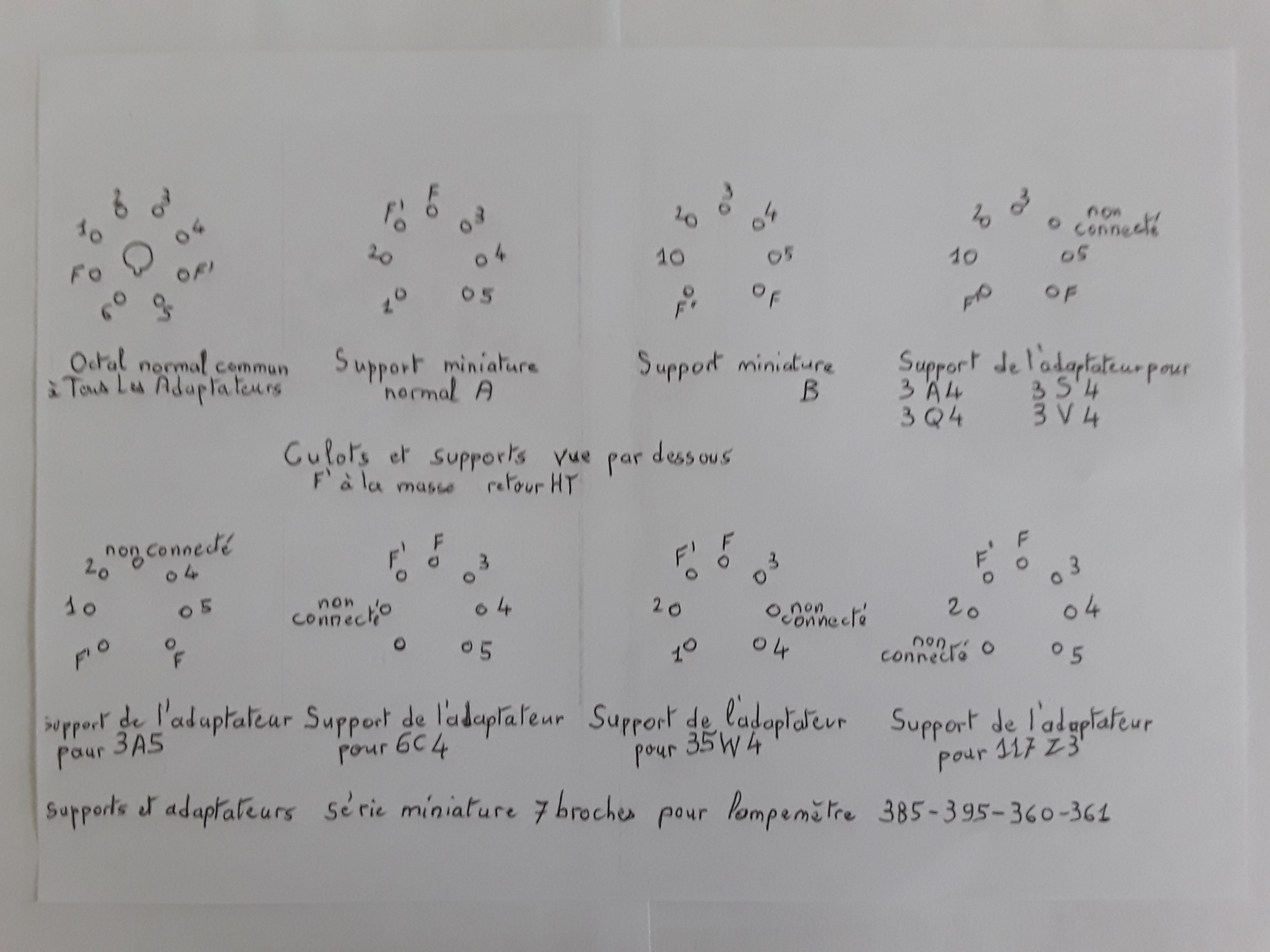

    Voici encore un dernier fichier pour les exceptions
    Salutations Papiluc




Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 21-12-2020 à 17:52 sta

    Merci PAPILUC
    D'accord, je vais cabler comme ça .
    Mais toujours sur la feuille, les filaments ne sont pas câblés ?
    Ensuite si l'on regarde le câblage de l'anode. de la OCTAL,elle est sur la broche 1 alors que sur la miniature elle est sur la broche 3 .
    Je me trompe ?


Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 21-12-2020 à 19:48 sta

    Bonsoir
    Oui c'est bien çà ! Tout depend de la combinaison que vous allez utiliser pour la miniature !
    Ce n'est pas moi qui ai conçu ces cablages ,je dois les avoir récupéré sur le forum ,j'ai monté des adaptateurs et n'ai jamais eu de problème ! J'ai refait dernièrement un noval'et un rimlock
    Pour les filaments ils sont reliés avec les autres ,il n'y a pas possibilité de modifier la position il faut prévoir un autre adaptateur comme les lampes batterie genre DL 96 ,DF97 etc.... et certaines lampes octales
    Salutations Papiluc


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 21-12-2020 à 20:12 sta

    Merci PapiLuc
    Je vais essayé de me débrouillé.


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 22-12-2020 à 13:51 sta

    Bonjour a tous
    PapiLuc

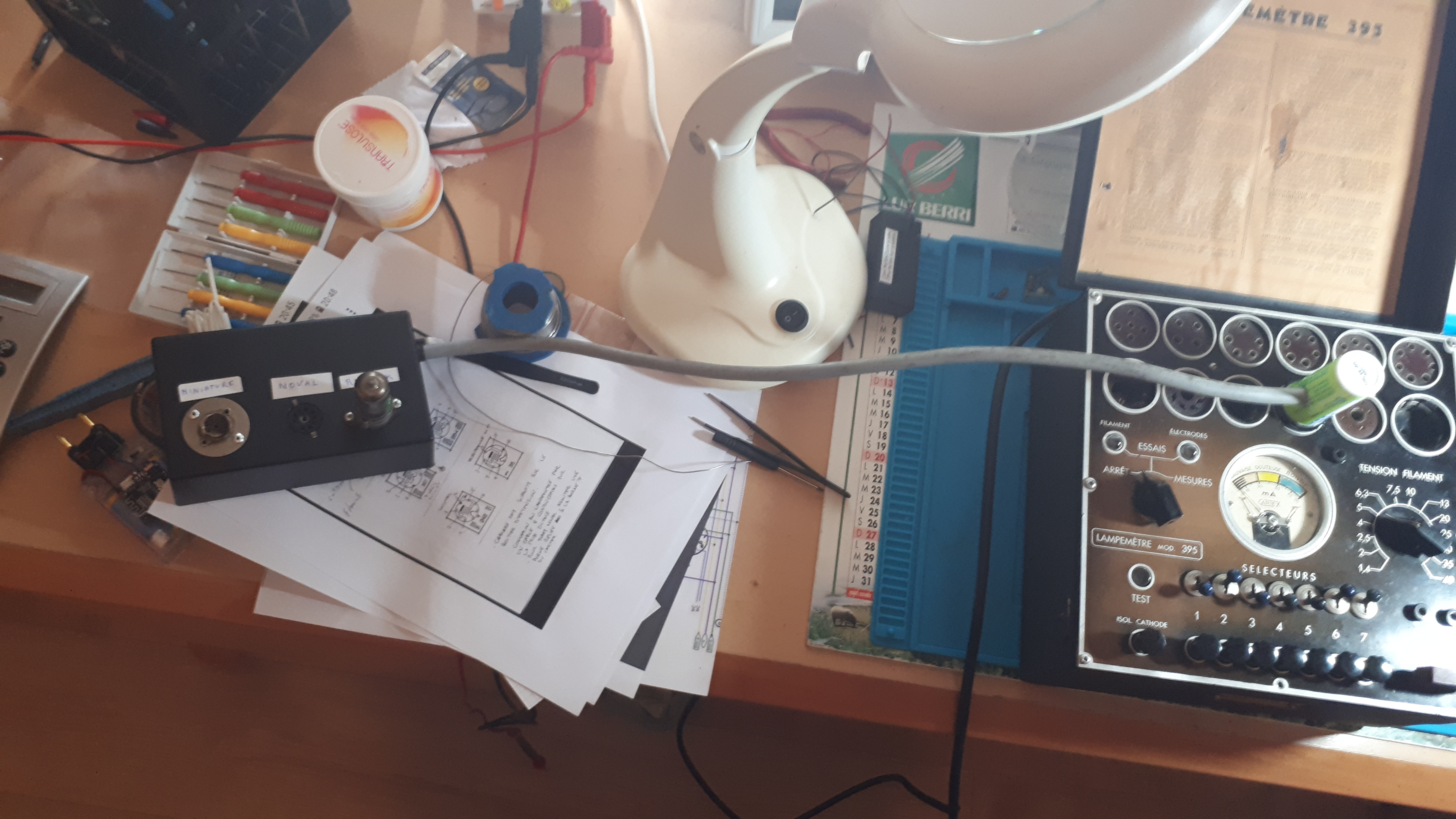

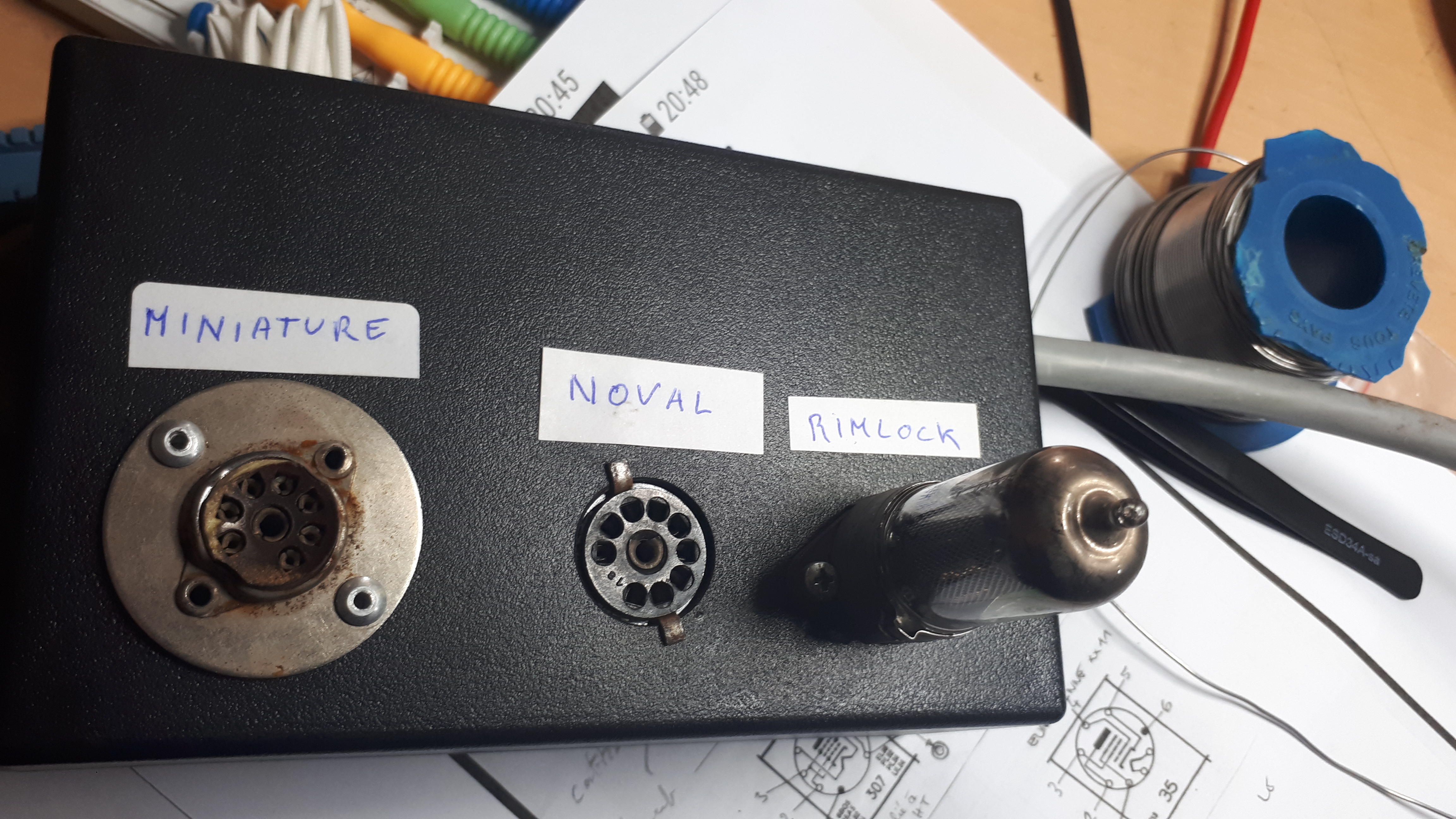

    Voilà l'extension est faite .

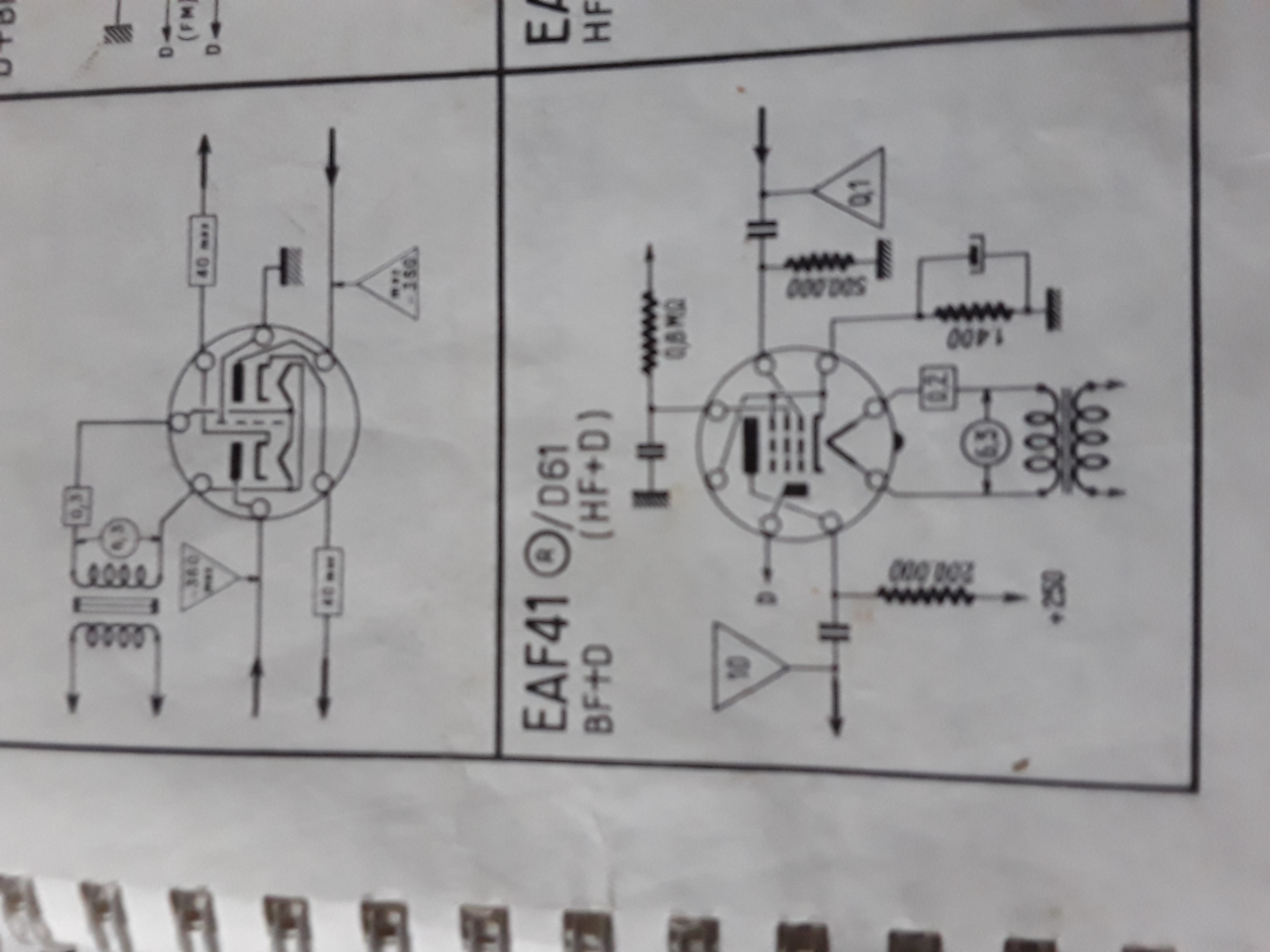

    J'ai essayé de tester une EAF42 et ça fonctionne.
    Réglage du CARTEX.
    Filament 5v, mesure 1345.

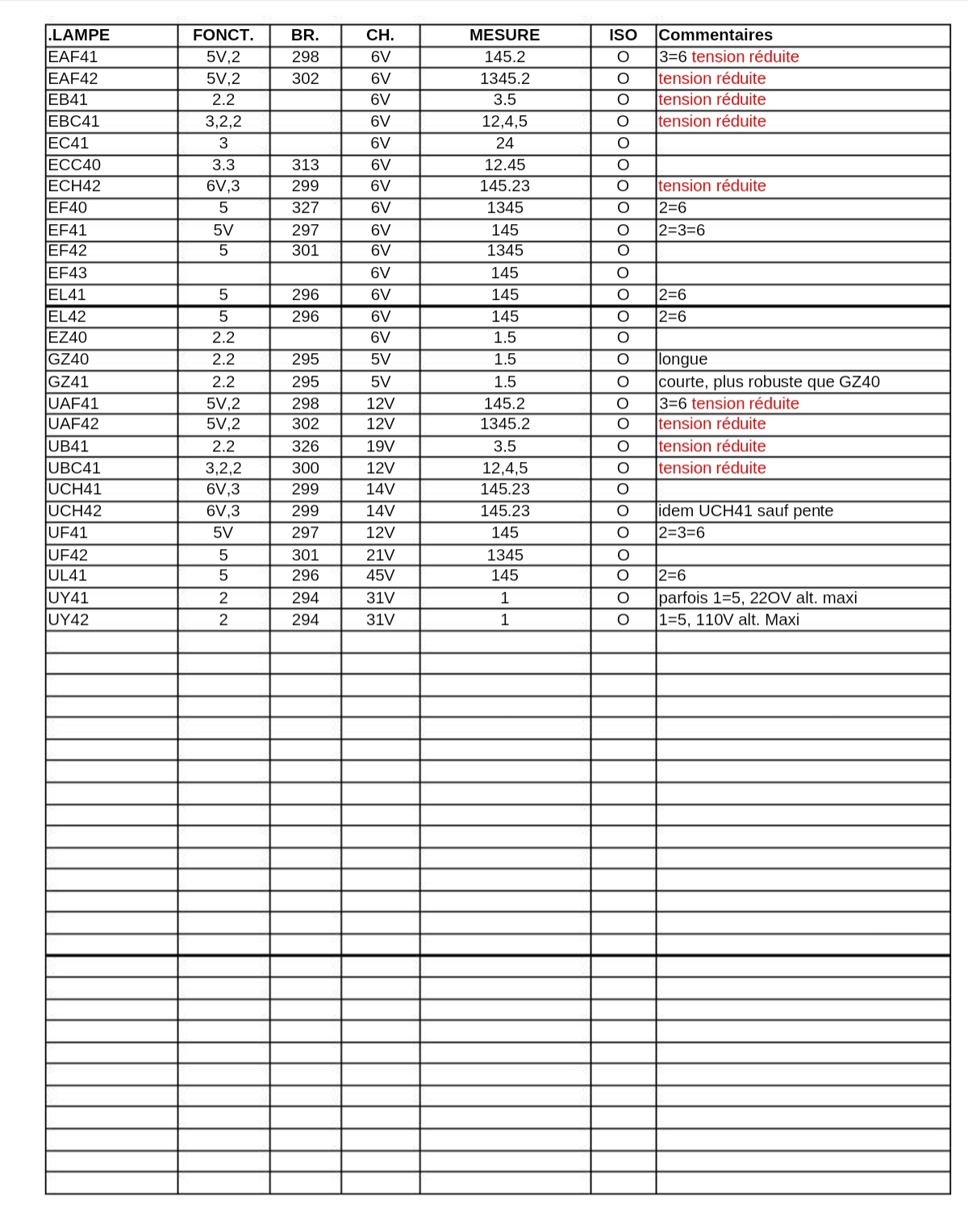

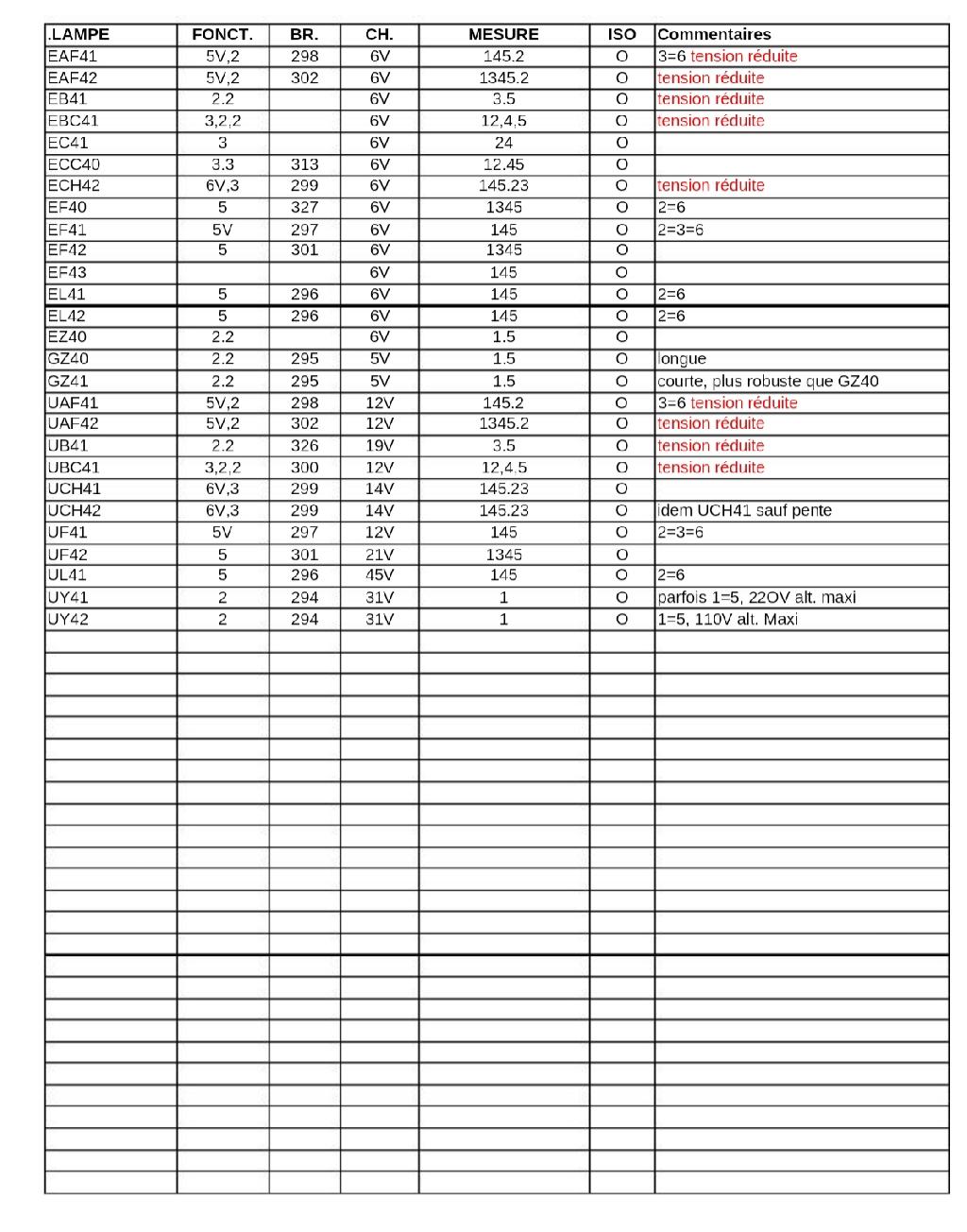

    Pouvez-vous me donner quelques précisions sur les feuilles de mesures.
    Colonne :
    1 Lampe : OK
    2 Fonct : Tension au lampemetre ?
    3 BR : ?
    4 CH : ?
    5 Mesure : Je présume que 1345.2 signifie deux mesures .1er mesure, contacteur 1345 baissés et 2em juste le contacteur 2 baissé .c'est bien ça ?
    6 ISO : ?
    7 commentaires.
    Que signifie 3=6 tension réduite ?
    Voilà ça fait beaucoup de questions
    Merci
    Marc




Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 22-12-2020 à 14:24 sta

    Bonjour
    5V : veut dire penthode pente variable -
    1,3,4,5 les leviers à basculer ,
    CH : chauffage :6,3 volts -
    Seconde mesure c'est la diode : broche 2 où levier à basculer (seul )
    ISO : isolation cathode par rapport au filament (seulement lampes à chauffage indirect ) le galvanomètre doit revenir à zéro
    3 = 6 les broches sont reunies à l'intérieur de la lampe vaut mieux les basculer en même temps
    Tension reduite pour la diode ,je ne sais pas si le lampemètre comporte ce règlage !
    BR : certainement le numéro de la combinaison !
    Utilisez un lexique qui vous donnera une idée du branchement sur l'adaptateur !comptez les broches à partir du filament à gauche srns des aiguilles d'une montre !
    Salutations Papiluc




Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 22-12-2020 à 16:00 sta

    Allez une petite dernière.

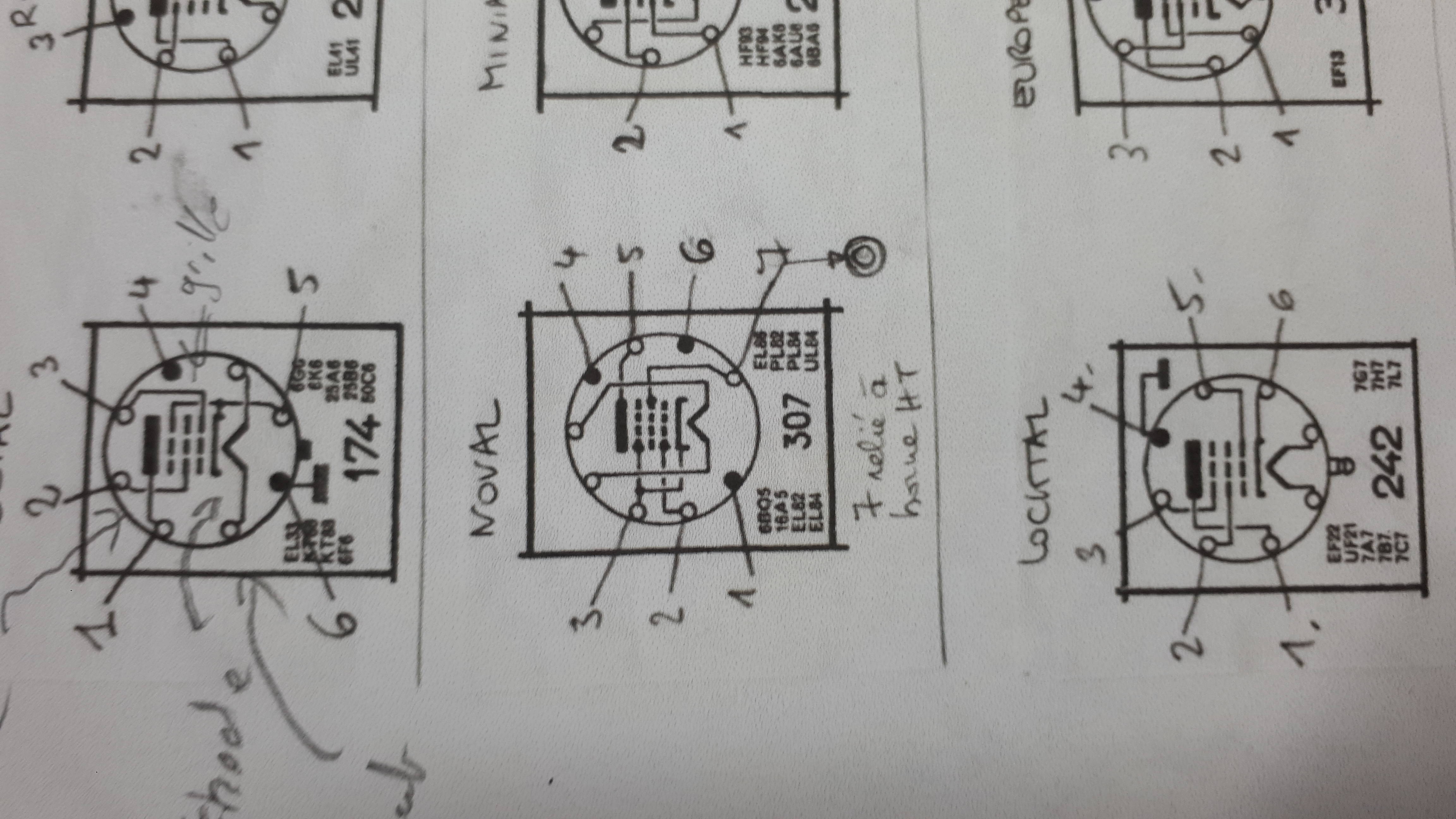

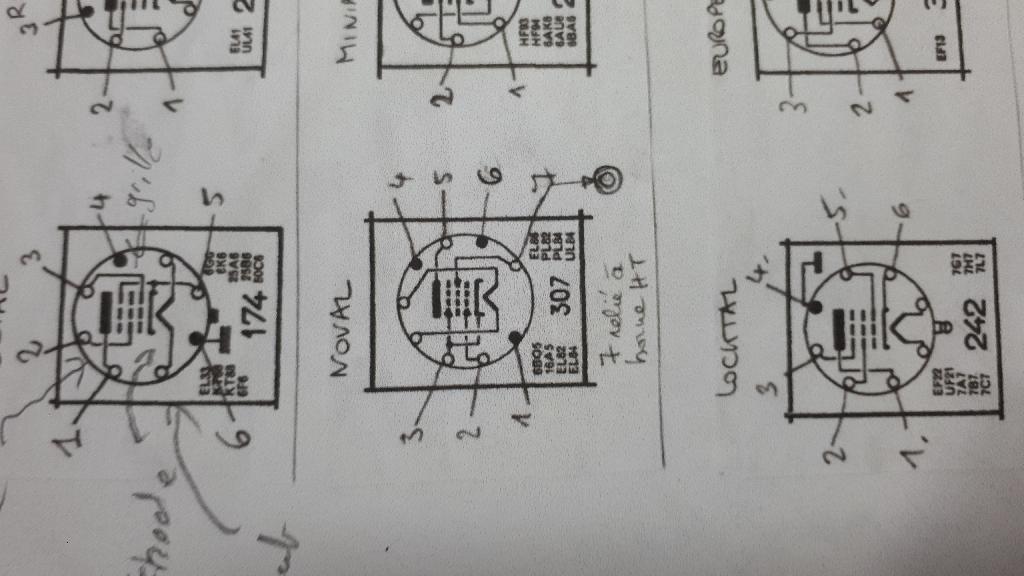

    Pour le câblage de la Noval il est marqué 7 à la borne HT .
    C'est la borne du lampemetre que l'on connecte avec la pince croco sur le haut des lampes ?
    PAPILUC. je te remercie encore , sans ton aide mon lampemetre ne m'aurait pas servi à grand chose




Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 22-12-2020 à 17:06 sta

    Bonsoir
    Très bonne question !
    C'est la borne qui doit être reliée à la fiche banane qui se trouve sur le panneau elle sert moyennant une fiche pour les lampes avec têton genre 78 , al2 ,ech3 ,6q7 etc..
    Pat contre pour les doubles triodes ayant un point milieux sur le filament elle ne doit pas être reliée genre ECC81, 82 etc...
    Cet appareil ne possède que 7 commutateurs ,pour la lampe novale 9 broches moins deux pour le filament !
    Pour bien comprendre le fonctionnement il faut savoir que ce lampemètre contrôle l'emission cathodique quand le commutateur est positionné sur ''mesure'' toutes les electrodes sauf la cathode sont reliées à l'anode comme si c'etait une diode le galvanomètre mesure le courant à ce moment après que la lampe soit à température
    Je pense n'avoir rien oublié, si c'etait le cas !
    Salutations Papiluc (Jean-Luc)


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 22-12-2020 à 18:44 sta

    Merci Jean Luc.
    Tout est clair.
    Bonnes fêtes


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 23-12-2020 à 16:58 sta

    Bonjour à tous.
    Pour les possesseurs de lampemétre CARTEX 395 .
    J'ai le Recueil de combinaisons. 174 Miniature , 112 Noval , 80 Rimlock . Bien sûr il faut l'extension.


Sujet : Lampemetre CARTEX 395 Nouveau De papiluc  Le 23-12-2020 à 19:41 sta

    Bonsoir
    Tout est ici https://www.doctsf.com/ca…
    à disposition ,j'avais relevé le schéma il a été remis au propre
    Salutations Papiluc


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 23-12-2020 à 21:20 sta

    Oui PAPILUC
    J'avais vu ça . Mais sur votre fiche.
    Par ex les miniatures .
    il y a une cinquantaine de tubes .Sur la mienne il y en a 174 .
    Je les ai trouvées dans les documents d'origine du Lampemetre CARTEX .
    Si ça peux servir , je serai content de rendre service à mon tour


Sujet : Lampemetre CARTEX 395 Nouveau De Marmalou  Le 23-12-2020 à 22:11 sta

    J'ai mis le fichier zip

 Fichier
.ZIP
