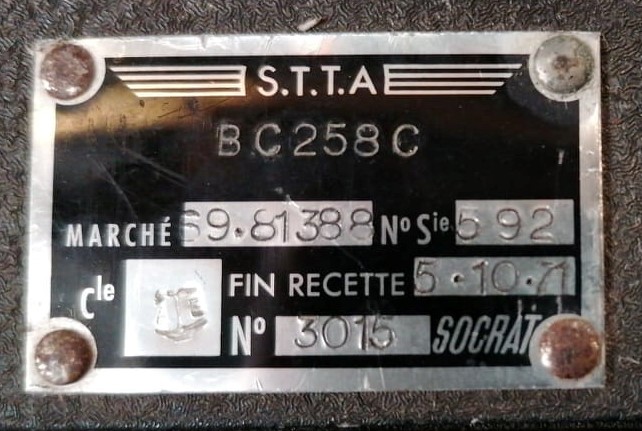

Sujet : radio Socrat BC258C Nouveau De orion33  Le 27-12-2020 à 10:12 sta

    Bonjour ,

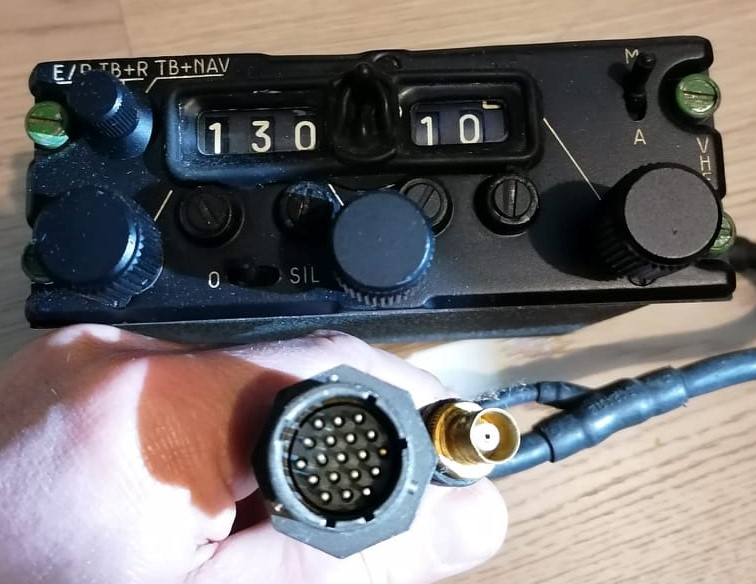

    J'ai récupéré cette vieille radio VHF modèle SOCRAT BC258C je l'ai bien nettoyé ...y en avait besoin !!! l’intérieur est nickel ...je recherche le moyen de l'alimenter , donc le plan de câblage de la prise ou toute autre info me permettant de retrouver les bornes de l'alimentation ...Si un d'entre vous à une idée , merci d'avance




Sujet : radio Socrat BC258C Nouveau De f6cer  Le 27-12-2020 à 12:18 sta

    Les schémas de ce genre d’engin sont difficiles a trouver , toutefois une piste : l’interrupteur M/A


Sujet : radio Socrat BC258C Nouveau De Michel87  Le 27-12-2020 à 13:57 sta


    Bonjour,

    Peu-être que les 19 contacts ne sont pas tous utilisés... On peut rêver


Sujet : radio Socrat BC258C Nouveau De dede2000  Le 27-12-2020 à 17:45 sta

    bonsoir

    Si c'est une radio elle doit être alimentée en 28V continu sur un avion des photos de l’intérieur aiderai


Sujet : radio Socrat BC258C Nouveau De f6cer  Le 27-12-2020 à 17:55 sta

    Il est aussi possible que ce soit simplement une boite de commande , d’habitude les nomenclatures commencent par « ER » ou « ERT » pas par « BC »


Sujet : radio Socrat BC258C Nouveau De dede2000  Le 27-12-2020 à 18:12 sta

    c'est ce que j'ai penser au début mais la prise coaxiale m'a surpris! Et je ne crois pas que la date de recette que c'est une interface ARINC!!! HI x 3!!!


Sujet : radio Socrat BC258C Nouveau De helico18  Le 27-12-2020 à 20:35 sta

    Bonsoir, c'est une boîte de commande qui était utilisée pour commander les postes radio VHF/MA qui équipaient les hélicoptères de l'ALAT (aviation légère de l'armée de terre). Avant l'emploi de ces boites de commande, il y avait des quartz dans le poste ce qui ne permettait d'utiliser qu'une quinzaine de fréquences. Avec cette boîte, on pouvait utiliser toutes les fréquences de la gamme VHF car cette boite fabriquait toutes les fréquences pour commander le poste. Le poste utilisé avec cette boîte était l’émetteur récepteur ER96. Je ne sait pas où vous pourriez retrouver la doc de cette BC258 car au niveau armée de terre ce matériel a été remplacé au cours des années 70 et 80.


Sujet : radio Socrat BC258C Nouveau De orion33  Le 28-12-2020 à 19:02 sta

    Bonsoir,

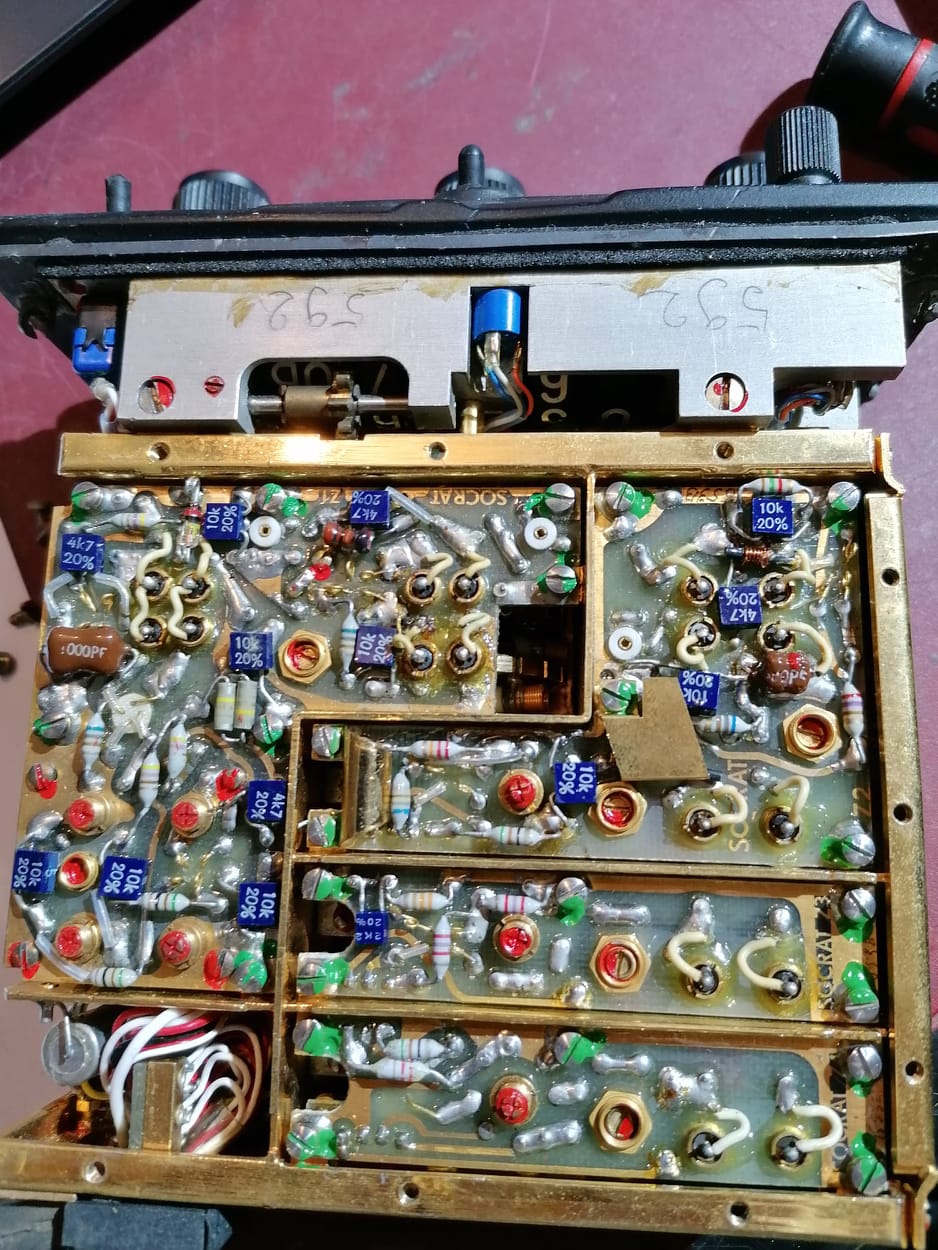

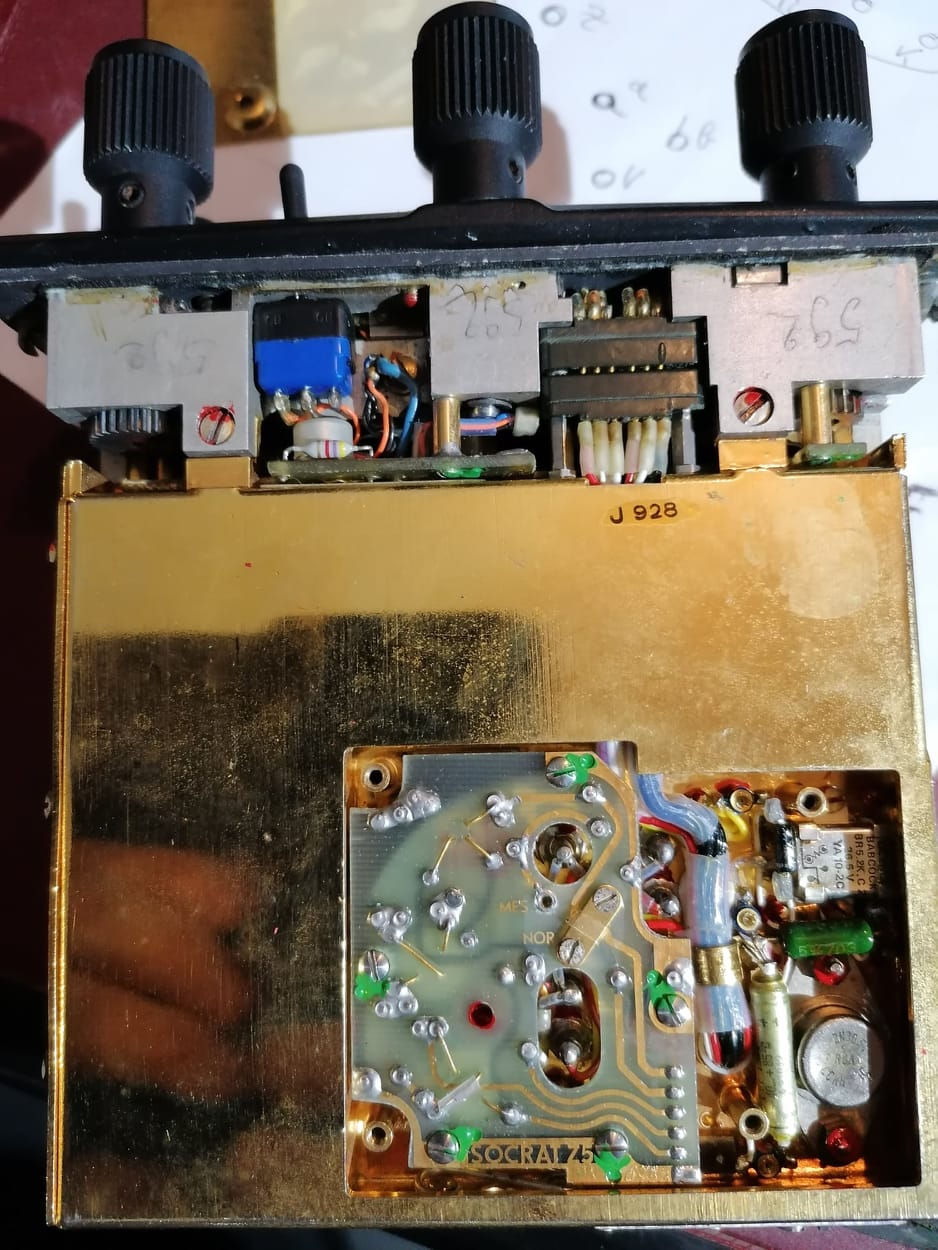

    Merci pour les réponses, ok pour le 28V...je vous joins 2 photos de l' intérieur de la ''bête''
    Pas d'ARINC, mais bien un coax Merci de votre aide ;)




Sujet : radio Socrat BC258C Nouveau De helico18  Le 28-12-2020 à 20:03 sta

    Tous les modules sont équipés de balais pour faire contact sur des barillets comportant des quartz si je me souviens bien.


Sujet : radio Socrat BC258C Nouveau De georgesgiralt  Le 28-12-2020 à 22:29 sta

    Salut,
    As tu pensé écrire au fabriquant du matos pour avoir de la doc ? Si cela a été rendu obsolète dans les années 1970, c'est plus du ''secret défense''...
    Après tu court le risque qu'ils aient fait un feu de joie de la doc....
    Mais qui ne tente rien n'as rien.


Sujet : radio Socrat BC258C Nouveau De F6FLC  Le 29-12-2020 à 00:13 sta

    Bonjour,

    ce boitier est un synthétiseur, il est fait pour piloter l'émetteur-récepteur cité par H18, lequel n'était pas prévu au départ d'être synthétisé et fonctionnait avec des quartz
    si vous n'avez pas l'émetteur-récepteur de base, ce synthé ne sert à rien, hélas

    Michel...


Sujet : radio Socrat BC258C Nouveau De dede2000  Le 29-12-2020 à 08:18 sta

    Bonjour,

    En effet comme le dit Michel pas grand chose a en faire si ce n'est un mini génerateur HF!

    Vous pouvez mettre du 28V au niveau de l'inter et voir si ça oscille a la sortie coax.


Sujet : radio Socrat BC258C Nouveau De F6FLC  Le 29-12-2020 à 12:13 sta

    Bonjour,

    même pas sûr, possible que l'inter retourne vers le TX et revienne en 12 V ou/et 5V régulés

    Michel...


Sujet : radio Socrat BC258C Nouveau De orion33  Le 29-12-2020 à 18:37 sta

    Bon donc le coax n'est pas raccordé à une antenne du coup :( je vais donc creuser l'idée de l'ER ...ER-96? je connais pas du tout ce système de synthétisation de fréquence et je vais essayer de trouver un peu de documentation , histoire d'être moi bête
    Pour la petite histoire, cette boite était monté sur des avions T-33 et CM175 (entre autres).
    Merci


Sujet : radio Socrat BC258C Nouveau De F6FLC  Le 29-12-2020 à 19:17 sta

    Bonjour,

    le synthétiseur équipe tous les émetteurs-récepteur depuis les années 70 environ
    avec un ou deux quartz et des diviseurs et autre mélangeurs on recrée touts les fréquences voulues, alors qu'avant il fallait faire tailler une paire de quartz par canal
    c'est possible depuis que les circuits intégrés ont évolué et ont mille fonctions

    Michel...


Sujet : radio Socrat BC258C Nouveau De F6FLC  Le 29-12-2020 à 19:19 sta



Sujet : radio Socrat BC258C Nouveau De orion33  Le 29-12-2020 à 21:03 sta

    Merci Michel, site très intéressant ...en fait, c'est ce foutu coax qui me perturbe! maintenant que j'ai ces infos je vais appréhender mes recherches vers des plans aéro de l'installation sur avion ...bon pas gagné je sais , mais bon pas pressé le gars ;)


Sujet : radio Socrat BC258C Nouveau De F6FLC  Le 30-12-2020 à 00:41 sta

    Le coax, c'est la sortie de la HF générée par ce synthé qui attaque les mélangeurs qui eux recréent la fréquence de travail
    ça remplace la sortie des multiplicateurs des oscillateurs à quartz de la façade d'origine


Sujet : radio Socrat BC258C Nouveau De F6FLC  Le 30-12-2020 à 00:47 sta

    le coax du boitier correspond à la flèche notée ''utilisation '' sur le schéma
