| Sujet : preamplificateur HF cadre oc 1,5 a 30MHz Nouveau | De billy37 Le 20-01-2021 à 12:56 sta |
|
bonjour

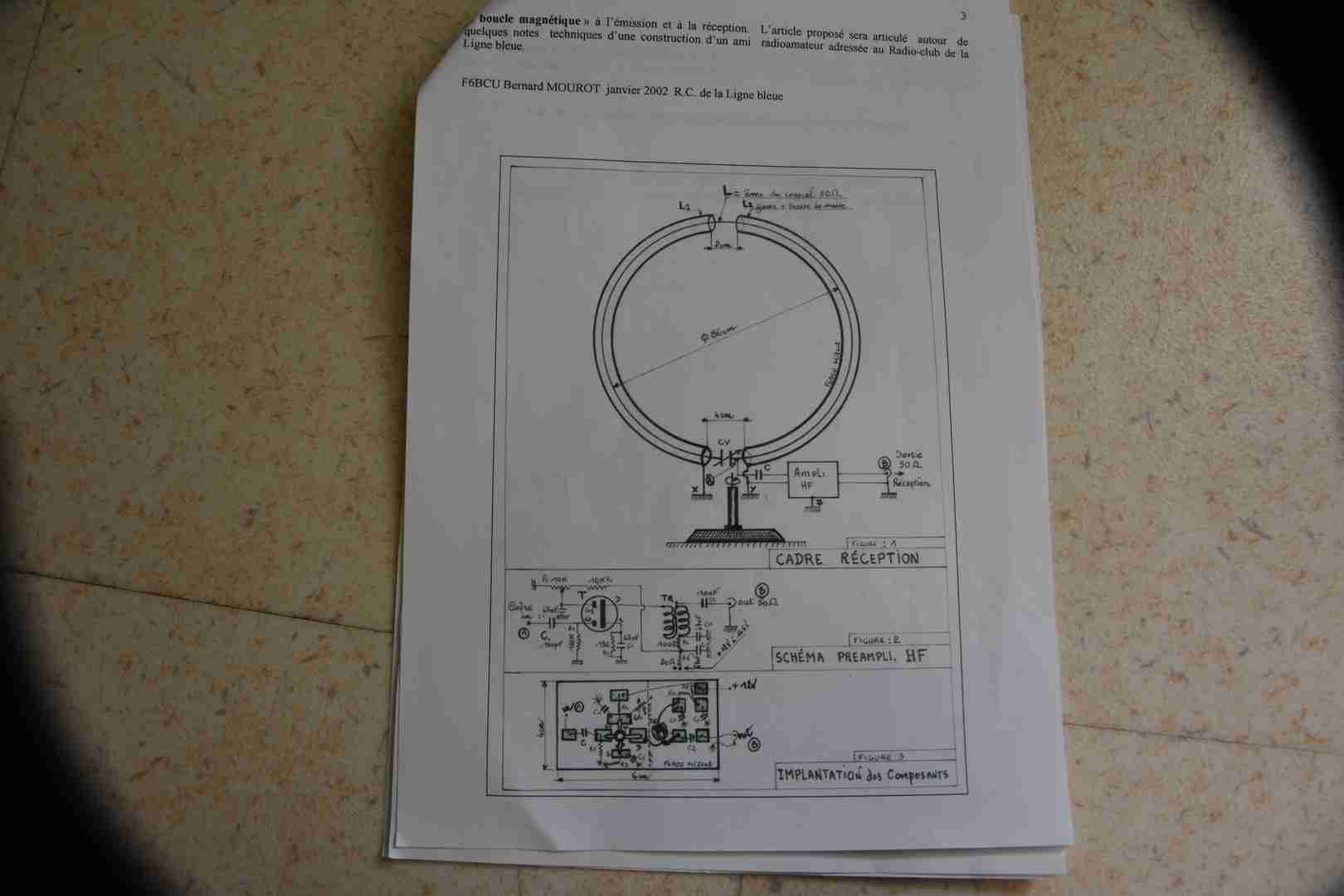

 Je fait que de la réception en ondes courtes, bandes RA et gamme BE et OC radiodiffusion je désire fabriquer cet antenne cadre oc de 1,5 a 30MHz, de F6BCU, qu''en pense les participants de ce forum.
preamplificateur hfpour cadre ondes courtes f6bqu
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MHz Nouveau | De billy37 Le 20-01-2021 à 15:31 sta |
|
| |
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De f6cer Le 20-01-2021 à 15:37 sta |
|
En reliant le coté gauche du CV à la masse , ça aura une petite chance de fonctionner
N’oubliez pas que ce genre de circuit a une bande passante tres faible , et qu’en plus vous aurez du mal a couvrir 1,5 à 30MHz sans changer la longueur du cadre ....... pas très pratique finalement
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De billy37 Le 20-01-2021 à 16:09 sta |
|
 En effet le coté gauche du CV n'est pas relier a la masse , je vois que vous connaisser bien ce montage, merci de m'avoir signaler cet erreur F6CER. Le diametre du cadre est actuelment de 86cm quel longueur ou quel diametre de cadre faudrais t''il pour atteindre a quelque chose pres les 30MHz.
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De f6cer Le 20-01-2021 à 16:49 sta |
|
Le problème est double , tout d’abord les capacités parasites du CV et du cadre qui vont irrémédiablement limiter l’excursion de fréquence , (on a le même problème sur les récepteurs qui ne peuvent pas couvrir une telle étendue de fréquences en une seule gamme ) et aussi sur la taille du cadre qui ne doit pas être trop petite par rapport a la longueur d’onde
Il y a alors deux solutions : soit le cadre reste a basse impédance et est relié a la base d’un circuit accordé commutable , soit on veut accorder la spire du cadre et on est obligé ........ d’avoir plusieurs cadres de taille différente ou d’avoir plusieurs spires commutables
Le plus simple serait donc le cadre monospire associé a un bloc d’accord multibandes ou a un preampli a large bande suivi de filtres (lorsqu’on a beaucoup de gain, il est quasiment obligatoire de filtrer
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De billy37 Le 20-01-2021 à 17:50 sta |
|
J'y croiyait en ce montage, car j'avais déja fabriquer le cadre  en plus de ca il ne prend pas grand place, Je vous comprend F6CER, je préfere la premiere solutions, si je garde ce cadre tel qu'il est et je l'utilise a basse impedance faut t''il que jutilise le circuit (A) ou un autre circuit accordé je ne vois pas quel type de circuit accordé commutable a joindre a ce cadre vous en avez peut etre un a me conseiller,
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De fario Le 21-01-2021 à 08:23 sta |
|
Bonjour Billy37,
Tu ne peux pas utiliser un long fil?
Avec un petit pré ampli et réglage de gain, j'ai de bons résultats.
Cordialement
fario ( QTH St Branchs....)
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De billy37 Le 21-01-2021 à 08:45 sta |
|
bonjour fario
Le soucis est que je sui en étage,et c'est une galere voir impossible d'installer un long fil. bien que mon balcon fait 7,50m
cordialment.
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De f6cer Le 21-01-2021 à 09:41 sta |
|
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De billy37 Le 21-01-2021 à 11:23 sta |
|
La boucle de 130cm ferait bien mon affaire sur mon balcon au 9e, seul point noire le transfot a constuire, en plus de ca j'ai les deux transistors.
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De f6cer Le 21-01-2021 à 12:07 sta |
|
En OC un tore de ferrite tel qu’on en trouve sur les alimentations a découpage ou pour antiparasiter les connections convient parfaitement , il faut juste trouver la bonne dimension
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De billy37 Le 21-01-2021 à 12:41 sta |
|

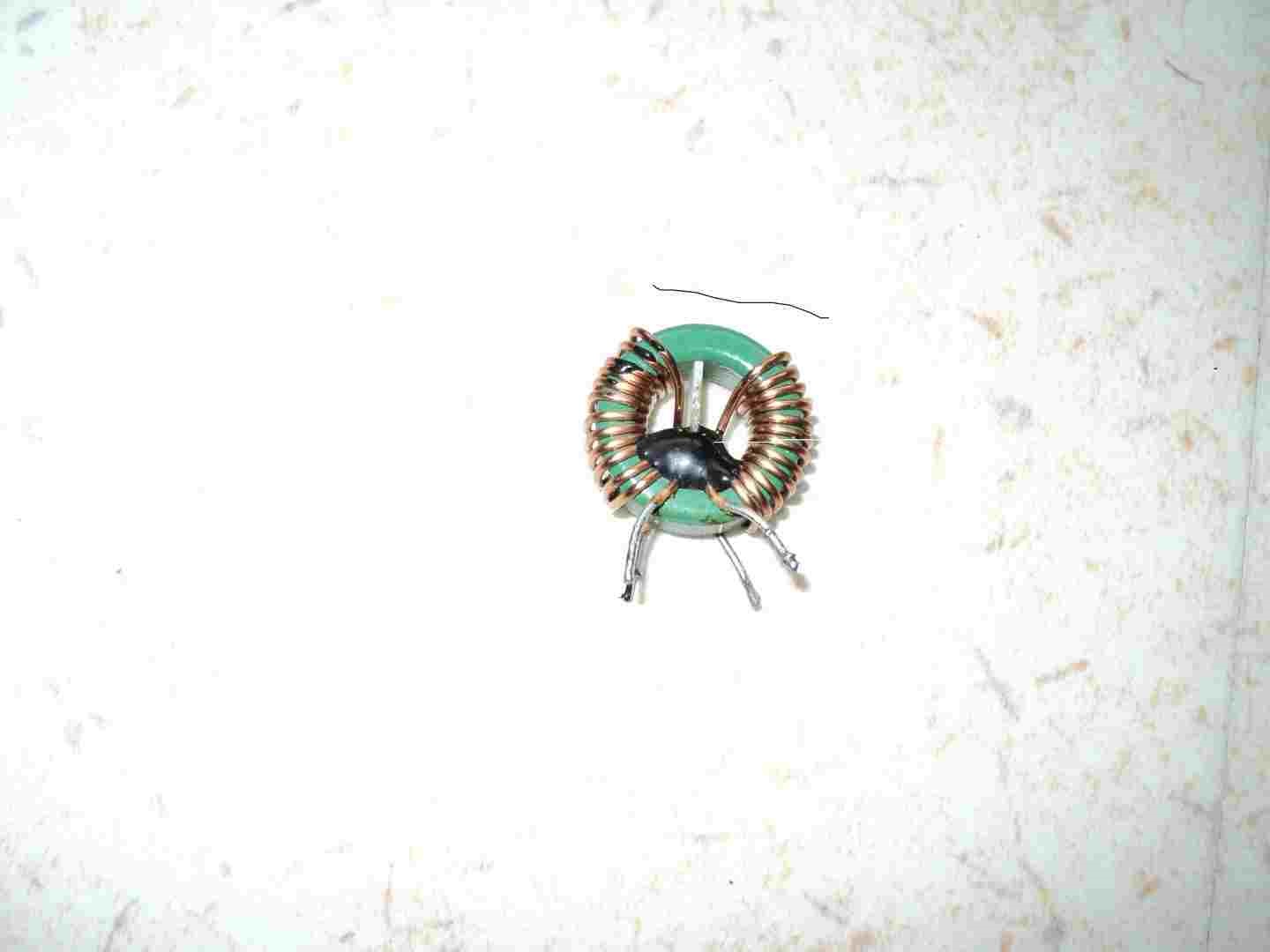

j'ai dans mon fouillis ce genge de transfot a deux enroulements de 2mH que j'ai recuperé dans un filtre secteur penser vous F6CER que ca ira
| |
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De f6cer Le 21-01-2021 à 14:01 sta |
|
Ça devrait aller , il faut le rembobiner comme dans le schéma avec trois fils en main
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De f6cer Le 21-01-2021 à 14:32 sta |
|
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De billy37 Le 21-01-2021 à 14:44 sta |
|
Rien n'est dit sur la valeur du coax qui passe dans le tube en cuivre je compte utiliser du cable coax 50 homs, autre chose la distance entre le récepteur et mon balcon est d'environ 15m les salles ou j'habite sont assez grande et mon coax de 50homs va traverser deux salles, pourrais je avoir de la perte d'éfficacitée de l'antenne, avec cette longueur de cable coax..
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De f6cer Le 21-01-2021 à 19:54 sta |
|
Le coax de 50 Ohms devrait convenir , et a ces fréquences la perte a très peu d’importance
|
|
| Sujet : preamplificateur HF cadre oc 1,5 a 30MH Nouveau | De billy37 Le 21-01-2021 à 20:25 sta |
|
je vous remerci F6CER
cordialment
|
|
|
