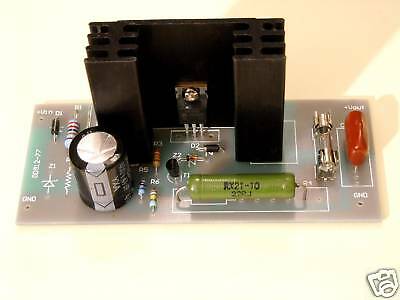

| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De Tango88 Le 05-06-2021 à 17:02 sta |
|
| |
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De f6cer Le 05-06-2021 à 17:28 sta |
|
C’est simplement une régulation électronique
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De Tango88 Le 05-06-2021 à 17:39 sta |
|
C'est aussi efficace qu'une alim classique ?
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De Tango88 Le 05-06-2021 à 17:44 sta |
|
Je n'ai pas trouvé le schéma sur le net ...
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De alayn91 Le 05-06-2021 à 18:33 sta |
|
Bonjour,

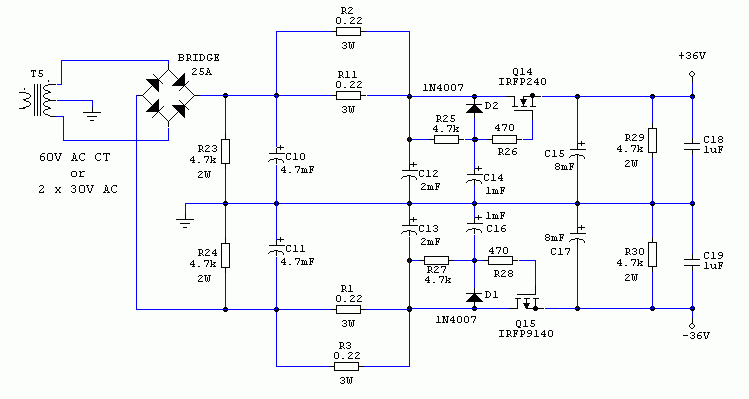

Quelque chose comme ça:
| |
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De f6cer Le 05-06-2021 à 20:26 sta |
|
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De Tango88 Le 05-06-2021 à 21:11 sta |
|
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De Tango88 Le 05-06-2021 à 21:15 sta |
|
Alim HT comme dit plus haut
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De Flamand Le 06-06-2021 à 01:15 sta |
|
Bonsoir aux lecteurs,
Le schéma est primordial et on ne parle pas de la capacité minimum du condensateur de filtrage pour un courant consommé déterminé.
Il serait intéressant de regarder les explications et simulations fournies dans le fil de discussion suivant:
 http://www.tsf-radio.org/…
Jacques
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De Tango88 Le 06-06-2021 à 15:46 sta |
|
------------------------------------------------
Tension d'entrée: 0 à + 400 Volts
Atténuation de 50 à 120 Hz: 50 dB nominal, 45 dB minimum
Courant admissible : 250 mA avec le radiateur intégré, 450 mA avec dissipateur extérieur.
Courant maximal: 500 mA
Chute de tension maximale entrée / sortie : 15 volts
Aucun bruit ni rayonnement.
Le circuit peut également être configuré en source de tension de n' importe quelle valeur en plaçant une diode zener, cette application est décrite dans la notice.
En plus de son rôle de filtre le circuit assure également une fonction de montée progressive ( soft-start ) de la haute tension, il faut environ 15 secondes pour que la tension de sortie passe de 0 à + 300 Volts. Ceci permet d' éviter le choc électrique sur les électrodes des tubes et permet aux circuits de s' équilibrer en douceur et sans bruit.
Les performances sont très supérieures à une self traditionnelle, l'atténuation de l'ondulation est énorme. Au plus défavorable une ondulation de 30 V en entrée devient 0,2 V en sortie, soit 150 fois moins ( atténuation de 45 dB ). L'atténuation va de 150 à 300 ( - 50 dB ) en fonction du courant de sortie, ce qui équivaut à une self de 200 Henry environ !
---------------------------------------------
|
|
| Sujet : SELF DE FILTRAGE ELECTRONIQUE A MONTEE PROGRESSIVE Nouveau | De isidor Le 11-02-2022 à 19:57 sta |
|
Bonjour tango,
Ce régul. est très bien,il est disponible chez RADIOELEC.Ca remplace une self bobinée et est beaucoup moins cher.Je ne l''ai pas encore essayé mais j'ai confiance.Bonne soirée.
|
|
|
