Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 24-06-2021 à 22:01 sta Bonjour, J’ai un poste de marque Zenith USA model Y619BTR sur châssis 6Y60BT avec 3 bandes ,une bande ondes moyennes et 2 ondes courtes (AM,SW1,SW2),cette radio a été fabriquée dans les années 50 pour l’exportation . J’ai cherché son schéma et malheureusement je n’ai rien trouvé .Il possède 6 lampes :6K6GT,6X4 , 6BA6,6BA6,6AT6 et 6BE6 . Toutes les lampes s’allument et chauffent sauf la 6X4 qui est restée froide (le sommet de la lampe est complètement neigeux .La lampe de cadran s’allume aussi .Aucun son ne sort et quand je touche la fiche audio arrière ,aucun son. Le haut parleur émet un son quand je l’ai testé avec une batterie 4,5V.J’ai changé les condensateurs de filtrage de la boite aluminium électrolyte (3 de 20 MFD 350V par 3 de 22 MFD 400V et un de 20 MFD 25V par un de 22 MFD 25V, j’ai changé tous les condensateurs papiers et goudron. Le problème reste le même, aucun changement. J’ai changé la 6X4 HS par une lampe qui marche sur un poste Telefunken-France) . Toutes les lampes chauffent sauf la 6X4.L’équivalent de cette lampe est la EZ90,c’est une lampe à 7 broches , Avez vous une idée sur la panne de cette radio. Merci

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Dominique  Le 24-06-2021 à 22:30 sta Bonsoir, Pour la 6X4 neigeuse, elle est morte car elle a pris l’air. Pour celle de remplacement qui ne s’allume pas, ôter la lampe et vérifier sur les broches du support correspondant au filament qu’il y a bien présence d’une tension de 6,3 volts alternatifs. Dominique.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 25-06-2021 à 16:41 sta Bonjour Dominique, Merci pour votre réponse. Je viens de rentrer.J'ai mesuré entre les broches 3 et 4 (filaments)il y a bien 6,3 Volts alternatifs au départ mais cela se stabilise à 5,5 V.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 25-06-2021 à 16:57 sta Re-bonjour Dominique Je rectifie car en regardant bien ,et étant donné qu'une partie du socle a disparu,l'espace large entre la broche 1 et 7 n'est pas bien clair ,je suis descendu d'une broche vers la droite et maintenant entre les broches 3 et 4,je trouve 6,6 Volts stables.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Michel87  Le 25-06-2021 à 17:14 sta Bonjour, '' une partie du socle a disparu '' ça veut dire quoi ? Petite photo, peut-être?

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 25-06-2021 à 23:28 sta Si la tension 6V de chauffage est présente au culot du tube mais que ce dernier ne chauffe pas malgré que son filament ne soit pas coupé puisque vous dites qu'il fonctionne sur un autre poste, c'est qu'il y a un mauvais contact entre le culot et les broches du tube.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 26-06-2021 à 09:48 sta Bonjour, j'ai fais quelques photos,les voici:

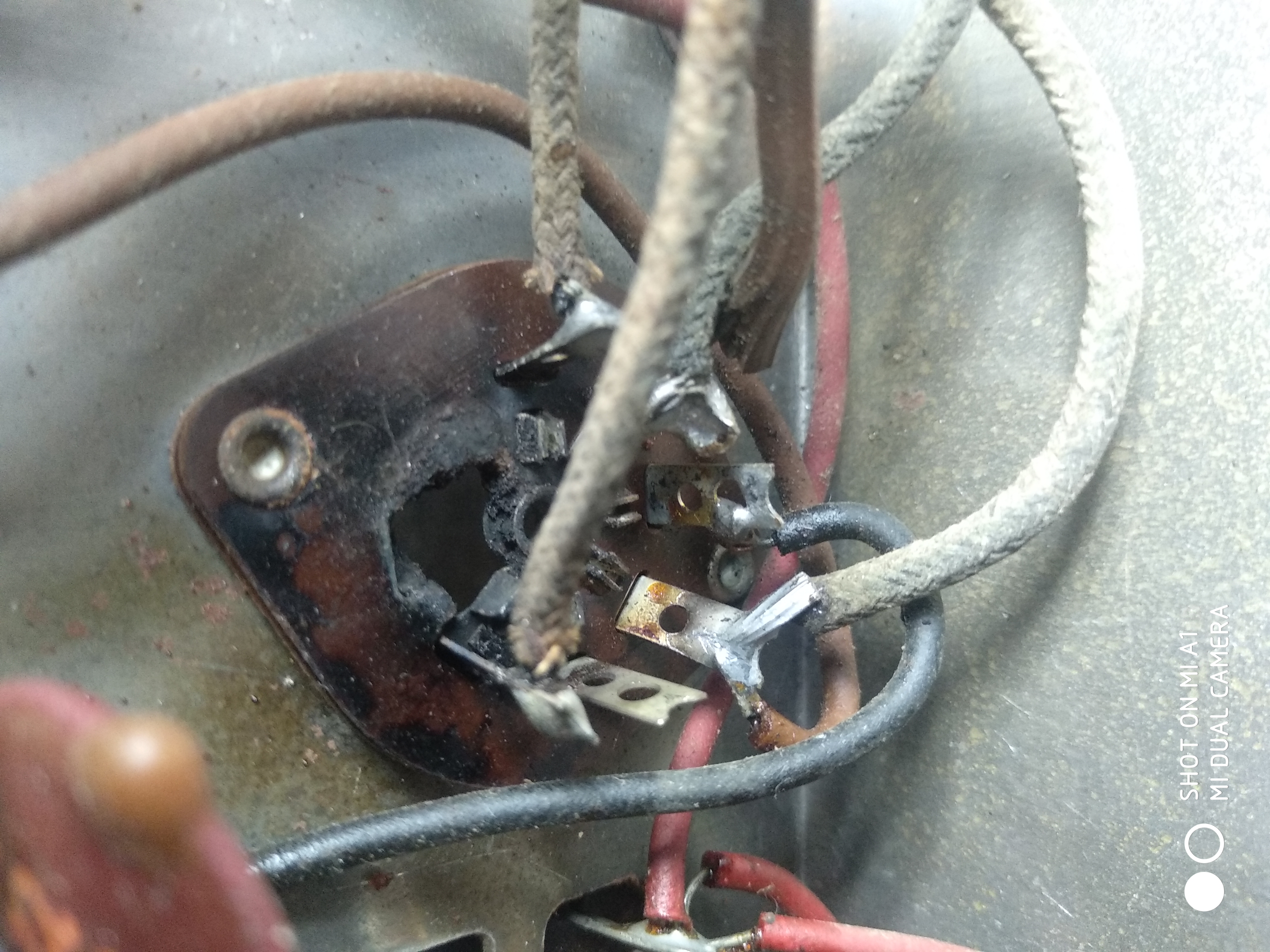

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 26-06-2021 à 09:51 sta bonjour , ici le socle de la 6X4 avec numérotation,mais est ce la bonne?

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 26-06-2021 à 09:56 sta Pour la photo avec les désignations''Tr'' sont les fils qui viennent directement du transformateur d'alimentation,les 7 broches sont visibles,le trou béant du support a à mon sens mélangé les cartes.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Michel87  Le 26-06-2021 à 10:14 sta Bonjour, Il y a eu sans doute un bel amorçage. Une embase de ce type se trouve facilement et pour pas très cher.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Pascal  Le 26-06-2021 à 10:48 sta Le support 7 broches est complètement HS. Il a surchauffé et est bon a remplacer.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 26-06-2021 à 11:00 sta Je vais donc le changer et je vous tiens au courant Merci

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Pascal  Le 26-06-2021 à 13:17 sta Pour une valve de redressement telle cette 6X4 (EZ90) il vaut mieux mettre un support 7 broches en céramique qui tiendra mieux à la chaleur dégagée par le tube.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De XYZ du 56  Le 26-06-2021 à 13:46 sta C'est ben vrai ça (aurait dit la Mère Denis!). Un support, même partiellement calciné, DOIT être changé. On ne peut réellement rien mesuré de valable tant qu'un soupçon de continuité (anormale) est possible entre 2 bornes. Au boulot... d'autant qu'un support(même céramique) ne coûte pas très cher.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 30-06-2021 à 09:48 sta Nous n'avons pas le schéma de ce modèle mais l'arrivée d'un des fils secteur directement au support de la redresseuse fait penser que le secteur est utilisé comme haute tension après redressement et filtrage. (comme un tous courants). Dans ce cas, il est possible que le transfo ne serve que pour les filaments et soit un auto transfo ? Il faudrait au moins relever le schéma de l'alimentation...

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 30-06-2021 à 18:47 sta Bonjour,merci pour votre aide, Pour ''xyz'' c'est vrai qu'il faut changer le support mais encore faut il le trouver (j'habite au Maroc ) et ce n'est pas facile ,le commander de France par exemple ,en période de covid payer le transport,etc... J'ai lu quelques sites français et anglophones pour essayer d'en fabriquer un,mais en céramique ce sera dur ! Pour ''americanradios'' les seules informations que j'ai pu glaner sont ici: https://www.antiqueradios… https://www.antiqueradios… mais point de schéma, ''radiomuseum le cherche aussi. J'ai envoyé le 26/06 le schéma officiel'' des connexions d'une 6X4 et les connexions réelles et on voit clairement qu'il y a 4 fils qui vont à l'alimentation,ce qui pour moi, est surprenant surtout que vous parlez d'une possibilité d'un mi alternatif,mi tous courant.En effet le transfo possède un bouton pour les 2 tensions 110 V et 240 V. Je suis perplexe. Merci tout de même.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Michel87  Le 01-07-2021 à 17:29 sta Bonjour, Il est toujours possible de prélever un support sur une épave, si vous en avez une.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 03-07-2021 à 13:15 sta Bonjour, pour Michel87 Malheureusement je n'ai pas d'épave avec 7 pin,mais je suis en train de réaliser 3 supports de 7 pin ,on ne sait jamais,sauf qu'ils ne seront pas en céramique mais en pvc,j’espère que cela tiendra jusqu'à ce que je reçoive un vrai en céramique.Je testerais les connexions,surtout celles de l'alimentation.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 03-07-2021 à 14:53 sta Il faudrait que je regarde si je n'en ai pas un qui traine. Ce que j'ignore c'est quid du transport ''particulier >> particulier'' entre France et Maroc en ces temps de Covid ?

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 03-07-2021 à 15:10 sta Re-bonjour, j'en avais effectivement un au fond d'une boite. En céramique et tout neuf. Si c'est possible de te l'envoyer, c'est cadeau.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 03-07-2021 à 15:11 sta J'ai oublié les photos:

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Michel87  Le 03-07-2021 à 20:45 sta Bonsoir, @americanradios Pouvez-vous me contacter sur ma MP? Merci

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 03-07-2021 à 23:36 sta Bonsoir americanradios, Merci pour votre offre,cela me conviendrais ,mais comment vous contacter ,par mail ?

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 03-07-2021 à 23:43 sta Bonsoir Graetzum, oui par mail. Je vous envoi un email pour que vous puissiez me répondre.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 04-07-2021 à 00:00 sta Bonsoir americanos Cest fait Merci

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 04-07-2021 à 00:30 sta @Michel87, Je viens de vous envoyer un email.

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Michel87  Le 04-07-2021 à 10:46 sta @americanradios, Je vous ai envoyé un message sur votre MP. Bonne journée

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Jacques (webmestre)  Le 04-07-2021 à 14:24 sta Ca devient rigolo

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De Michel87  Le 04-07-2021 à 14:36 sta Bonjour, C'est exact, ça devient rigolo, mais les occasions de rire deviennent tellement rares par les temps qui courent (et vite)

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De graetzum  Le 04-07-2021 à 20:11 sta Bonjour, @Jacques (webmestre) et Michel87 J'ai été tellement pris par les ''événements'' en l’occurrence le support en céramique,qui concernait finalement la radio Zenith que j'ai ''glissé '' du privé au public,je vous demande de m'en excuser. Merci

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De americanradios  Le 04-08-2021 à 11:22 sta Bonjour, je me permets de relancer le sujet pour graetzum car en regardant bien les photos, je trouve que ce support est câblé en rotation inverse pour une 6X4... Qu'en pensez-vous ?

Sujet : Zenith model Y619BTR ,châssis 6Y60BT Nouveau De provence  Le 04-08-2021 à 15:26 sta Bonjour ce qui me chagrine C que le 04.07.2021 Michel 87 était toujours présent et a priori en forme et que le 30.07.2021 j' apprend son décès americanradios ,pour le support peut-être les inscriptions marqué en rouge erroné
