Sujet : marquage condensateur Nouveau De graetzum  Le 25-10-2021 à 20:46 sta

    Bonsoir,

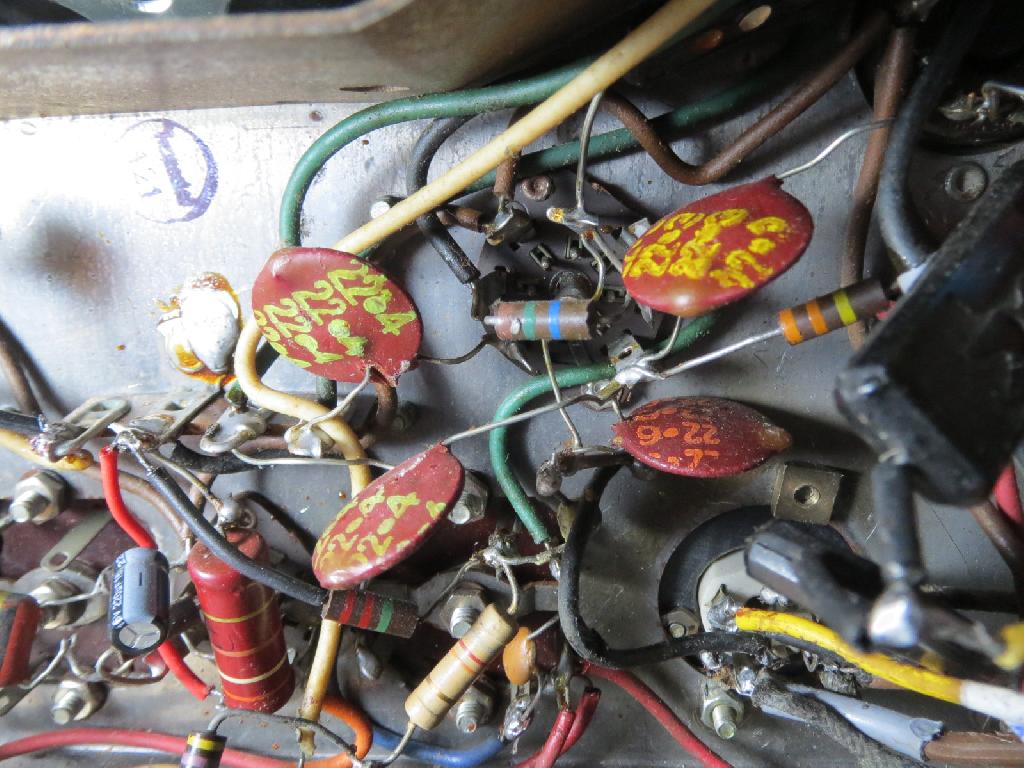

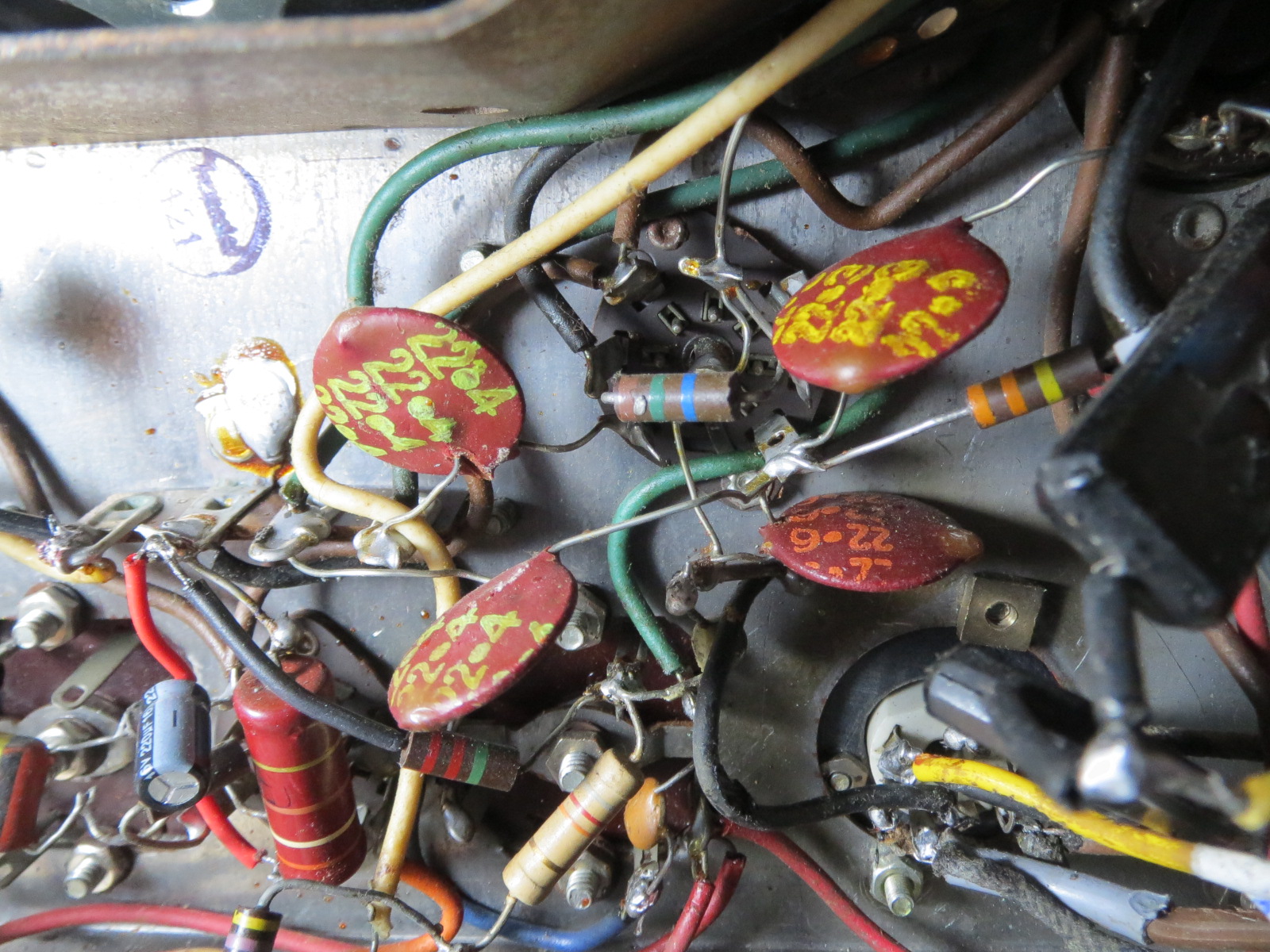

    Sur un poste dont je n'ai pas de schéma,je voudrais déterminer les valeurs des condensateurs ''soucoupe'' présents dans la photo jointe.Le marquage est 22.3,22.4 et 22.6 il s'agit d'un poste américain Zenith.
    Merci




Sujet : marquage condensateur Nouveau De Pascal  Le 25-10-2021 à 20:48 sta

    Bonsoir. Quel modèle de Zenith, car il y en a beaucoup !


Sujet : marquage condensateur Nouveau De graetzum  Le 25-10-2021 à 21:08 sta

    Bonsoir,
    Il s'agit du Zenith 6Y60BT,c'est un modèle assez rare même au USA.



Sujet : marquage condensateur Nouveau De Tango88  Le 25-10-2021 à 22:46 sta

    Bsr,

    En principe :

    22.3 = 22000 pF > 22 nF
    22.4 = 220000 pF > 220 nF
    22.6 = 22000000 pF > 22000 nF > 22 µF

    Cdlt.



Sujet : marquage condensateur Nouveau De Tango88  Le 25-10-2021 à 22:53 sta

    N.B. :

    L'idéal serait de les dessouder et les passer au capacimètre.



Sujet : marquage condensateur Nouveau De F6FLC  Le 26-10-2021 à 00:04 sta

    Bonjour,

    le 22.6 a l'air un peu plat pour un 22 µF

    Michel...


Sujet : marquage condensateur Nouveau De graetzum  Le 26-10-2021 à 00:16 sta

    Bonsoir,
    J'ai dessoudé 2 condos,Un 22.3 et un 22.6,le 22.3 donne 9000 pf,le 22.6 donne 500 pf!!!
    comme le dit F6FLC pour des condos de cette taille 22 µF sera trop grand.J'ai quelque part lu que les américains codaient leur marquage d'une manière fantaisiste et il fallait déchiffrer cela ,le 3 voulais dire quelque chose ,le 8 aussi etc..Ce qui m'intrigue c'est la différence des résultats entre le 22.3 et le 22.6.Les 2 condos ont été dessoudés et déchargés.


Sujet : marquage condensateur Nouveau De bocq18  Le 26-10-2021 à 07:33 sta

    bonjour à tous
    un bout de schéma nous donnerai une petite indication sur leur fonction :découplage ,liaison BF, découplage cathode et une idée de leur valeur.
    Du fait de leur taille je ne crois pas que leur capacité soit de plusieurs µF.
    bon dépannage
    Michel


Sujet : marquage condensateur Nouveau De Bombarde  Le 26-10-2021 à 09:34 sta

    Bonjour,

    En même temps vérifier la valeur des résistances, on a quelques fois des surprises.....
    Bombarde


Sujet : marquage condensateur Nouveau De f6cer  Le 26-10-2021 à 10:15 sta

    Bonjour
    Ce sont des céramiques de faible valeur , ils sont rarement HS


Sujet : marquage condensateur Nouveau De f6cer  Le 26-10-2021 à 10:27 sta

    Et en plus chez Zenith ce sont des numéros de piece ,rien a voir avec la valeur


Sujet : marquage condensateur Nouveau De graetzum  Le 26-10-2021 à 17:15 sta

    Bonjour,

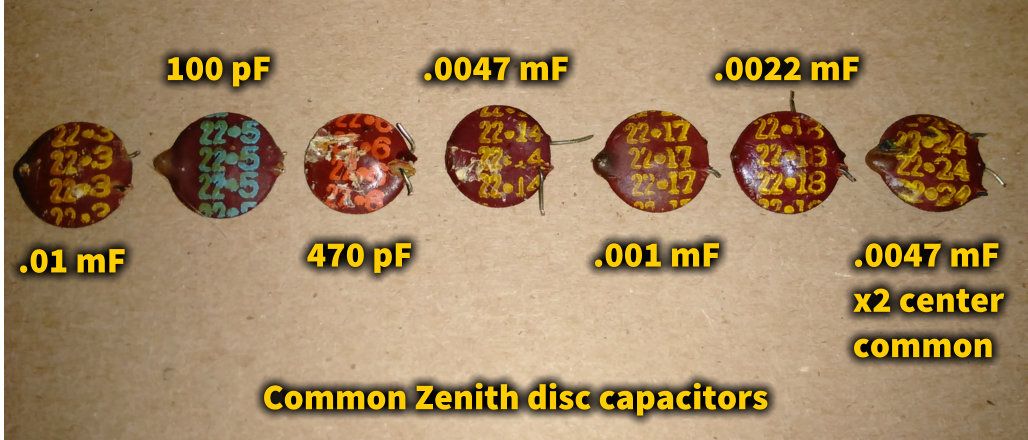

    En effet ce sont des condos de faible valeur ,j'ai trouvé ,en partie,leurs valeurs ,je joins la photos et l'adresse du site.
    Les valeurs trouvées sur les condos dessoudés sont en effet proches des valeurs originales, par exemple pour le 22.3 ,mesurée 9000 pf ,originale 10000 pf, pour le 22.6 mesurée 500 pf,originale 470 pf.On peut conclure que les condos céramiques sont assez stable dans le temps.
    22-3 = .01mfd 10000 pf
    22.5 = 100 pF 100 pf
    22.6 or 22.16 470 pf
    22.14 = .0047 mF 4700 pf
    22-16 = 470mmf 470 pf
    22.17 = .001 mF 1000 pf
    22.18 = .0022 mF 2200 pf
    22-21 = 2 x .001mfd 2x1000 pf
    22-24 = 2 x .0047mfd 2x4700 pf

    https://antiqueradios.com…




Sujet : marquage condensateur Nouveau De sherzop  Le 01-11-2021 à 11:58 sta

    Vérifiez en même temps la valeur des résistances, on a parfois des surprises.....


Sujet : marquage condensateur Nouveau De sherzop  Le 01-11-2021 à 11:58 sta
