| Sujet : Stroboscope simple pour auto Nouveau | De guyguy Le 26-10-2021 à 20:14 sta |
|
Bonjour , je cherche le shémas , qui est paru dans ''électronique pratique ''( N° 22 ) de décembre 1979 (page 124 )
:les pages ont été arrachées , du N° .
ou autre model avec 'onduleur ' 12 V cc /// 220 Vac ... etc ...
Merci ....
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De Schoser Le 26-10-2021 à 20:47 cms |
|  |
Bonjour,
Extrait de ''électronique pratique ''( N° 22 ) de décembre 1979
Ci-joint.
Bonne suite...
Amicalement,
| |
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De bozec Le 26-10-2021 à 20:49 sta |
|
Bonsoir
La revue est dans votre boite mail
cordialement Bozec
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De guyguy Le 26-10-2021 à 23:46 sta |
|
Merci d'avoir répondu aussi vite .
Celui que je cherchais était un model avec onduleur, thyristor , bobine , 4011 pour la détection fil bougie .
Je me souviens plus du N° ou de la revue .
Mais ça va m'aider .
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De Bernard_39 Le 27-10-2021 à 07:50 sta |
|
Bonjour à tous.
Sur le site ''ANPERE''
 https://www.amurane.fr/an…
Vous le trouverez sur le Radio Plan No 457 de décembre 1985 à la page 79.
Celui-c- étant en téléchargement gratuit.
Bonne journée à tous.
Bernard_39
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De Bernard_39 Le 27-10-2021 à 08:03 sta |
|
Montage similaire sur EP No202 page 60 d'avril 1996.
A télécharger sur site indiqué dans mon précédent message.
Bonne journée.
Bernard_39
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De georgesgiralt Le 27-10-2021 à 09:49 sta |
|
Bonjour,
Il y a plus simple.
Un petit Arduino et une LED blanche puissante.
Voir ici : http://www.loutrel.org/St…
En prime, pas de transformateur à réaliser....
J'ai modifié une lampe strobo chinoise afin de supprimer la partie haute tension (en panne) et utiliser le microprocesseur existant pour allumer une LED puissante. Efficace....
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De papiluc Le 27-10-2021 à 17:17 sta |
|
Bonjour
J'ai déjà testé celui alimenté sur secteur sur une passat essence avec allumage électronique ,çà fonctionne mais par contre chataigne assurée !
Salutations Papiluc
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De guyguy Le 27-10-2021 à 18:32 sta |
|

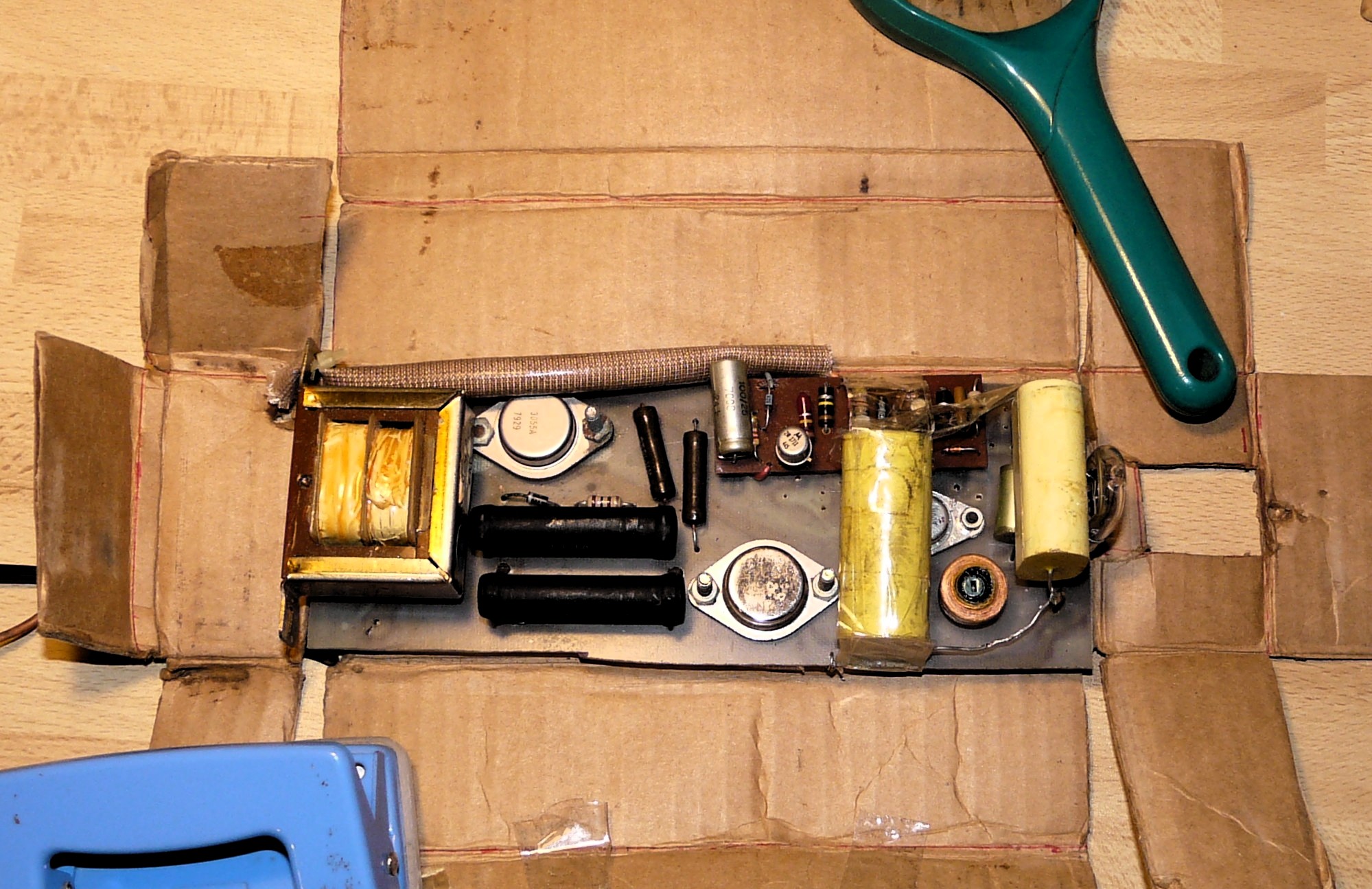

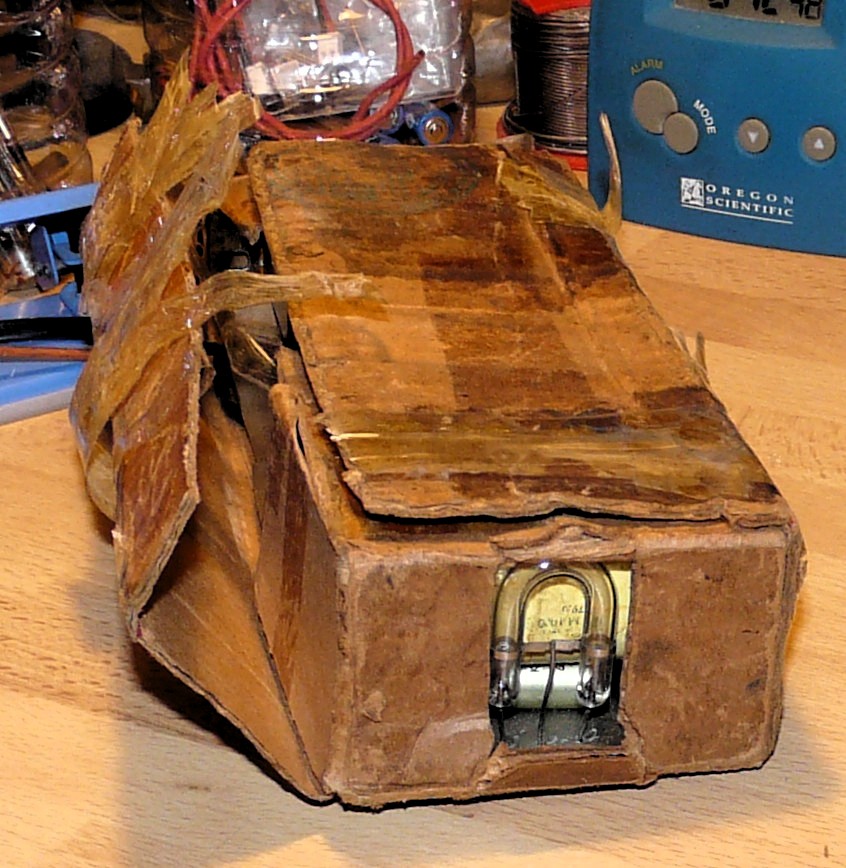

Merci , mon montage est encore plus ancien , à 2N3055 , mais ça va le faire .
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De Bernard_39 Le 27-10-2021 à 20:32 sta |
|
Bonsoir à tous,
Ce genre de schéma...
Bonne soirée.
Bernard_39
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De bthiry Le 27-10-2021 à 21:17 sta |
|

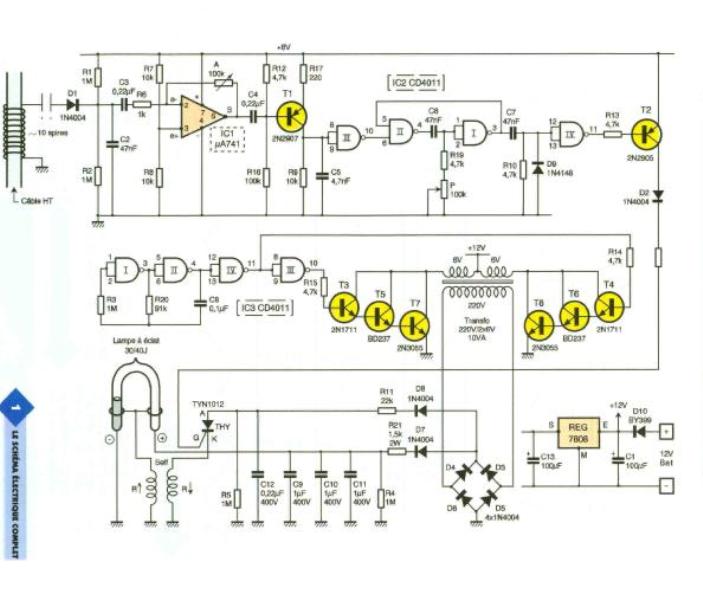

c'est peut-être ceci ?
je l'ai construit et il fonctionne très bien.
Benoît
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De F6FLC Le 28-10-2021 à 12:03 sta |
|
Bonjour,
pourquoi se casser la tête avec des convertisseurs HT alors qu'avec des LEDs de puissance ça marche aussi bien pour bien plus simple ?
Michel...
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De Bombarde Le 28-10-2021 à 13:38 sta |
|
Bonjour,
Un Néon 220v branché sur une bougie marche aussi mais il faut être un peu dans l'obscurité.
Bombarde
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De guyguy Le 28-10-2021 à 14:38 sta |
|
C'est pour réparer une panne ; il a 40 ans (+/-).
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De guyguy Le 28-10-2021 à 14:39 sta |
|
Je vais en monter un à LED ..;;;
|
|
| Sujet : Stroboscope simple pour auto Nouveau | De blaisepascal Le 28-10-2021 à 22:23 sta |
|
Bonsoir,

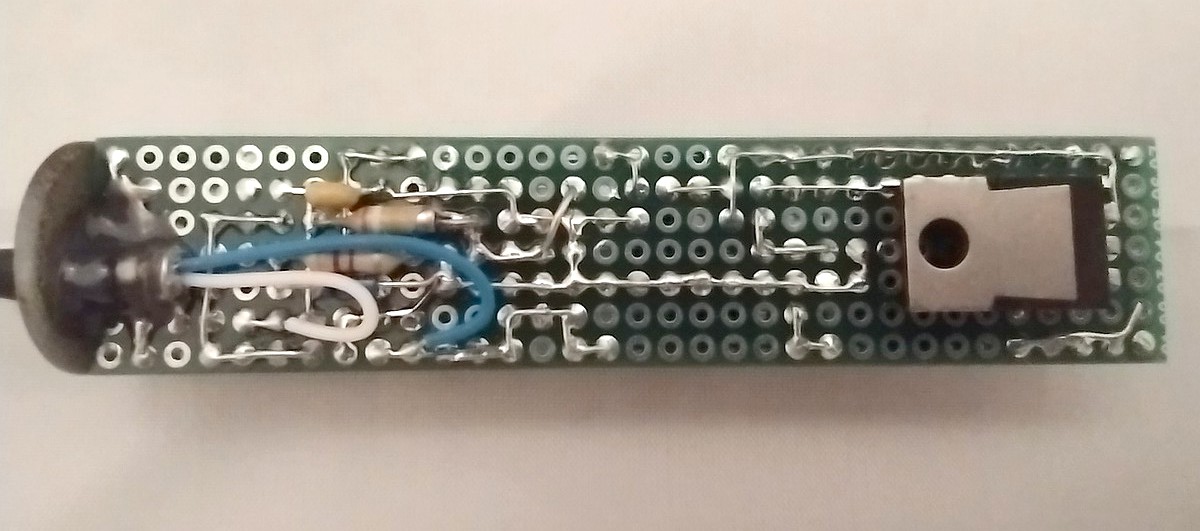

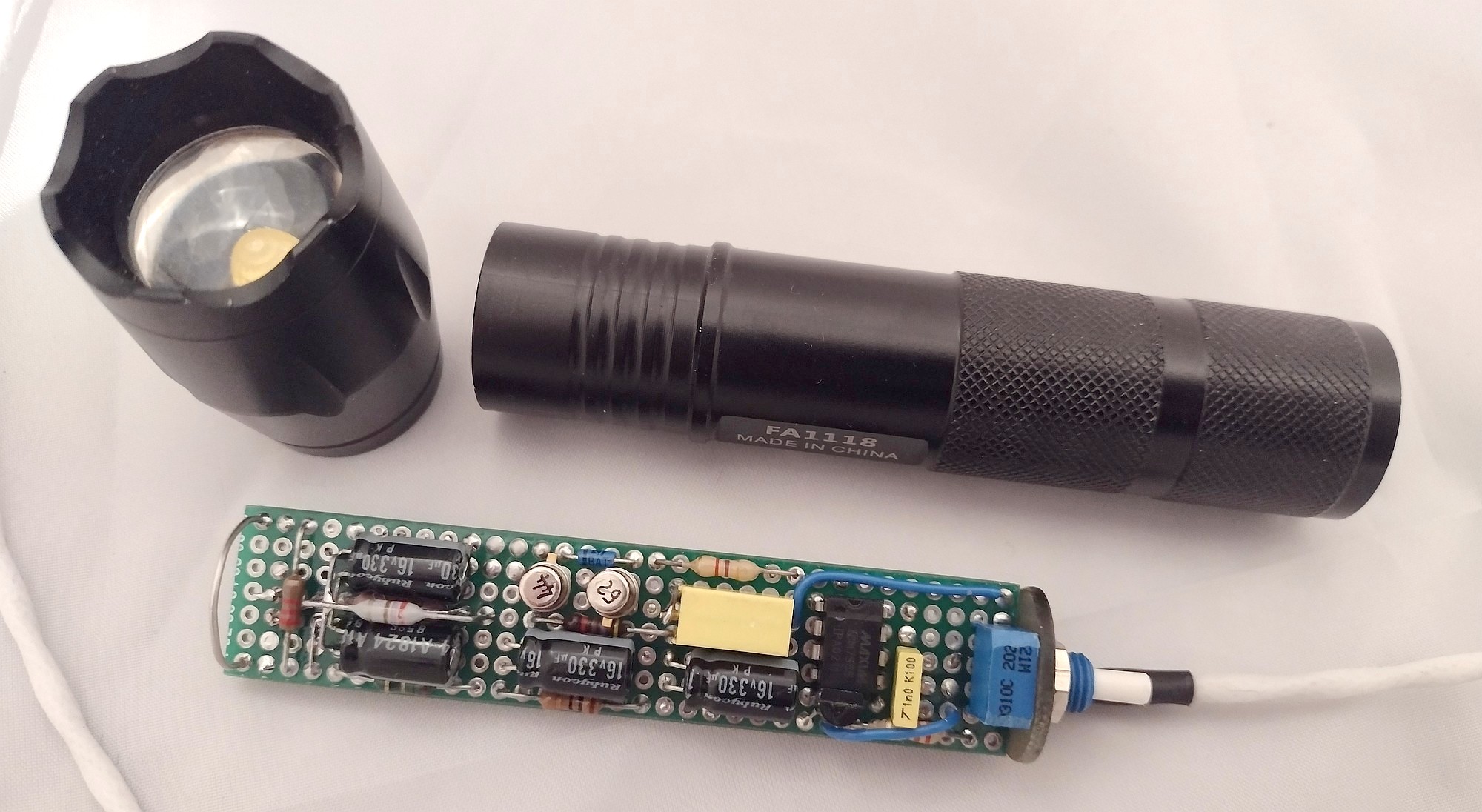

Pour ma part, j'ai opté pour une solution à LED, intégrée dans une de ces lampes torches chinoises miraculeuses (on vous annonce des flux lumineux complètement fantaisistes). L'intérêt de cette lampe est qu'elle comprend une lentille focalisable qui permet de concentrer la LED sur la zone à éclairer. C'est très efficace.
Pascal
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De blaisepascal Le 28-10-2021 à 22:29 sta |
|
J'ai changé la LED d'origine par celle-ci =====>
Ce composant intègre en réalité 4 chips LED câblés en série-parallèle. La tension de seuil est donc un peu moins de 6V, et le composant peut être alimenté jusqu'à 3A en continu, sous réserve d'un refroidissement adéquat.
Là, on est en fonctionnement impulsionnel : je le pousse jusqu'à 10A avec un rapport cyclique de 1% dans le pire des cas. La dissipation ne dépasse pas 0.65W
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De blaisepascal Le 28-10-2021 à 22:39 sta |
|

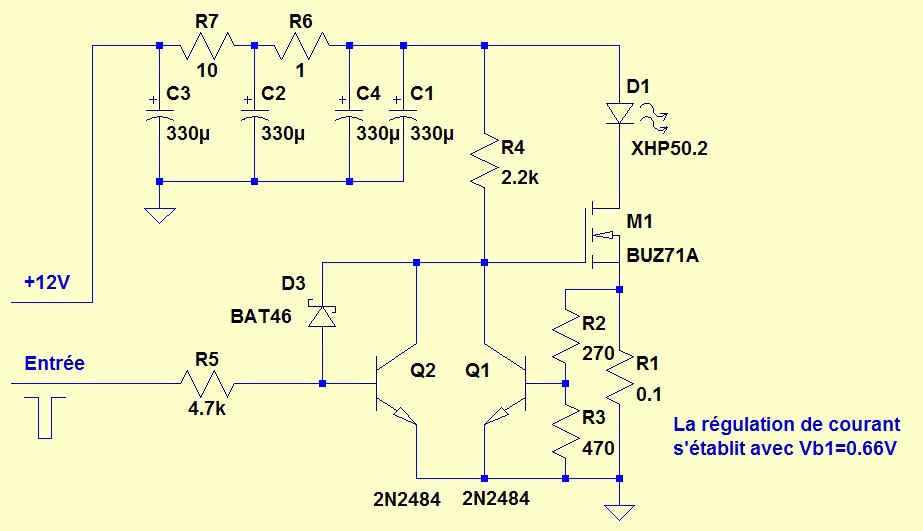

Le schéma de la partie driver de la LED, intégré dans le corps de lampe.
C'est un générateur de courant constant 10A construit autour de Q1 et M1, bloqué par Q2 lorsque l'entrée est alimentée.
Le montage ''flashe'' donc sur niveau bas à l'entrée.
L'impulsion puise son énergie dans la batterie de condensateurs C1 à C4. Le courant puisé sur le fil d'alimentation est fortement lissé (valeur crête 0.55A pire cas), pas besoin de forte section.
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De blaisepascal Le 28-10-2021 à 22:52 sta |
|

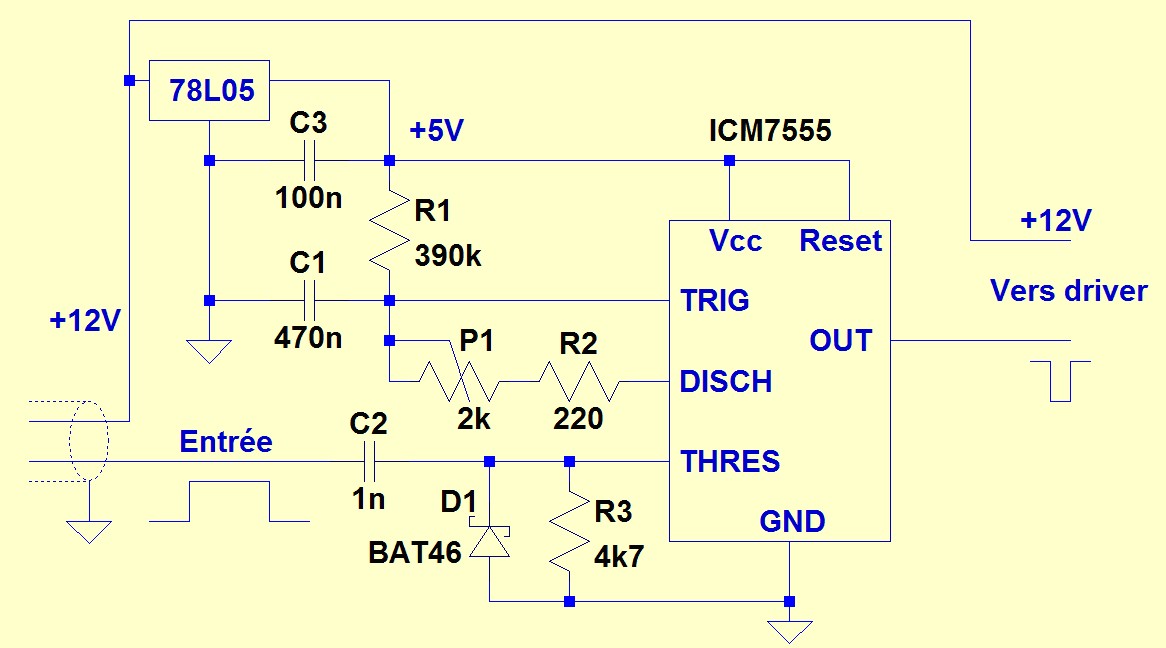

Le schéma de la partie générant les impulsions pour le driver.
C'est un monostable un peu particulier construit autour d'un 555 version CMOS. Il se déclenche sur front montant à l'entrée.
Egalement intégré dans le corps de lampe.
La particularité est que la largeur des impulsions s'adapte automatiquement à la fréquence, pour garder une luminosité relativement constante.
A faible fréquence, la durée des impulsions plafonne à 1ms pour ne pas dégrader la LED sous 10A.
Au fur et à mesure que la fréquence augmente, la durée diminue, la limite tend vers un rapport cyclique constant de 1% (donc luminosité moyenne constante).
Ceci lorsque le potentiomètre P1 est au maximum. En diminuant sa résistance, on diminue la largeur des impulsions pour trouver le meilleur compromis luminosité / netteté du repère éclairé.
Ce projet n'est pas terminé. Cette partie étant au point, je travaille sur la partie ''captation'' moteur, qui sera dans un petit boîtier à part.
Pascal
| |
|
| Sujet : Stroboscope simple pour auto Nouveau | De bthiry Le 29-10-2021 à 12:18 sta |
|
vivement la suite alors !
Benoît
|
|
|
