| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 04-11-2021 à 17:18 sta |
|
Bonjour,
Je viens de récupérer un poste Merlhes Paris....il est sur le GL mais il n'y a pas de schéma.... Mon souci, c'est les tubes..... Ils ne correspondent pas aux infos du GL... Je ne suis pas spécialiste mais cela me semble bizarre:
5BO5..... chauf......45v
12BE6.... chauf......13v
6AL5...... Chauf......6.3V
Plus une autre, marquage effacé...
Quelqu'un parmi vous aurait il ce poste ou des infos?
Cordialement
Jean-Pierre T
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De bozec Le 04-11-2021 à 18:10 sta |
|
Bonsoir
faite nous une photo de votre appareil de face et une photo du dessus du chassis
d'avance merci
cordialement Bozec
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De BRT95 Le 04-11-2021 à 18:54 sta |
|
Bonsoir
Pour le tube ''5BO5'',cela devrait etre 50B5 tube BF de sortie.
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Masterorion Le 04-11-2021 à 19:33 sta |
|
50B5 150mA
12BE6 150mA
...
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Pascal Le 04-11-2021 à 20:06 sta |
|
Bonjour. La diode de redressement avec la 50B5 est souvent la 35W4. Même intensité de 150 mA pour le chauffage.
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 04-11-2021 à 23:12 sta |
|
Bonsoir,

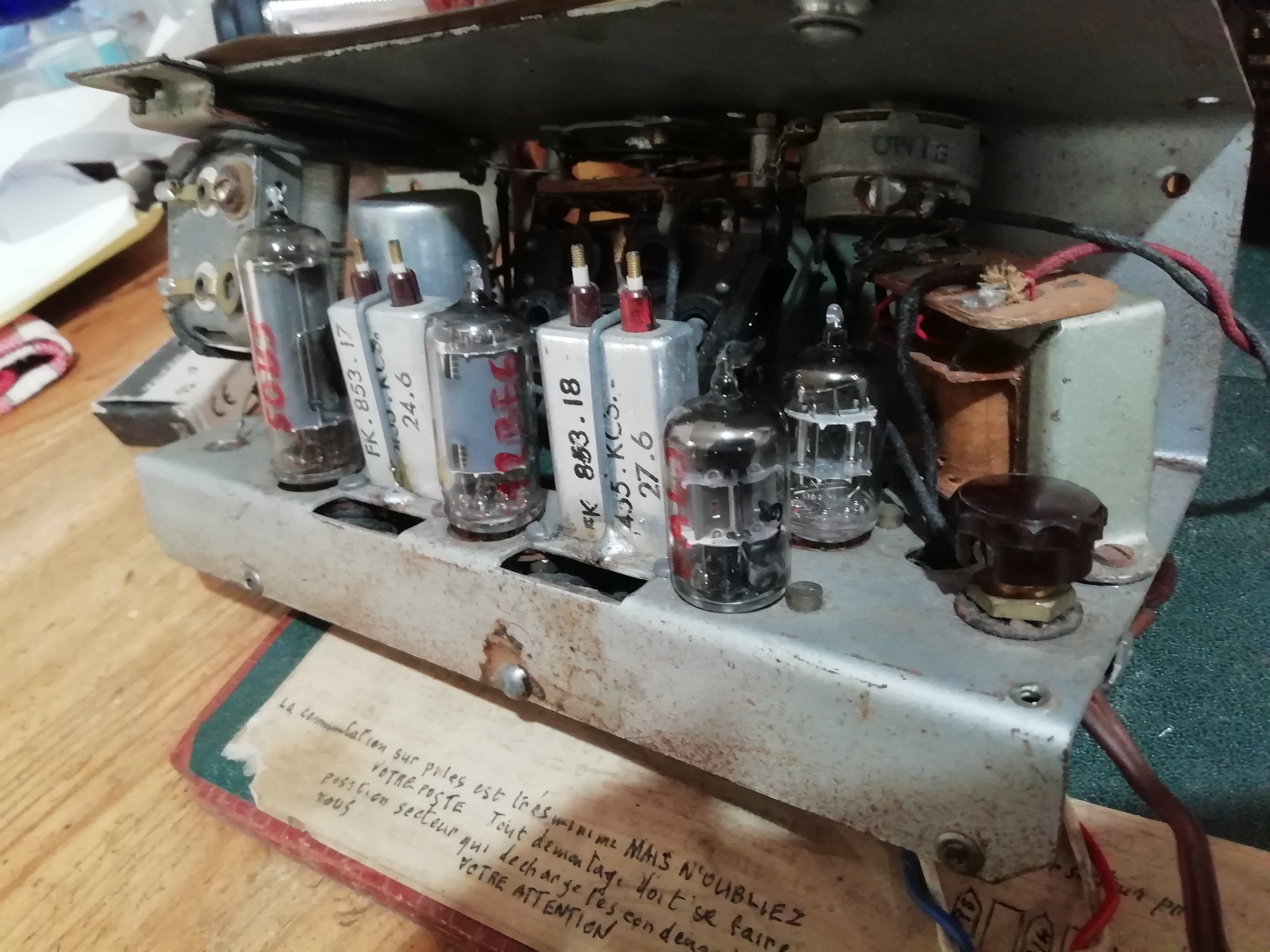

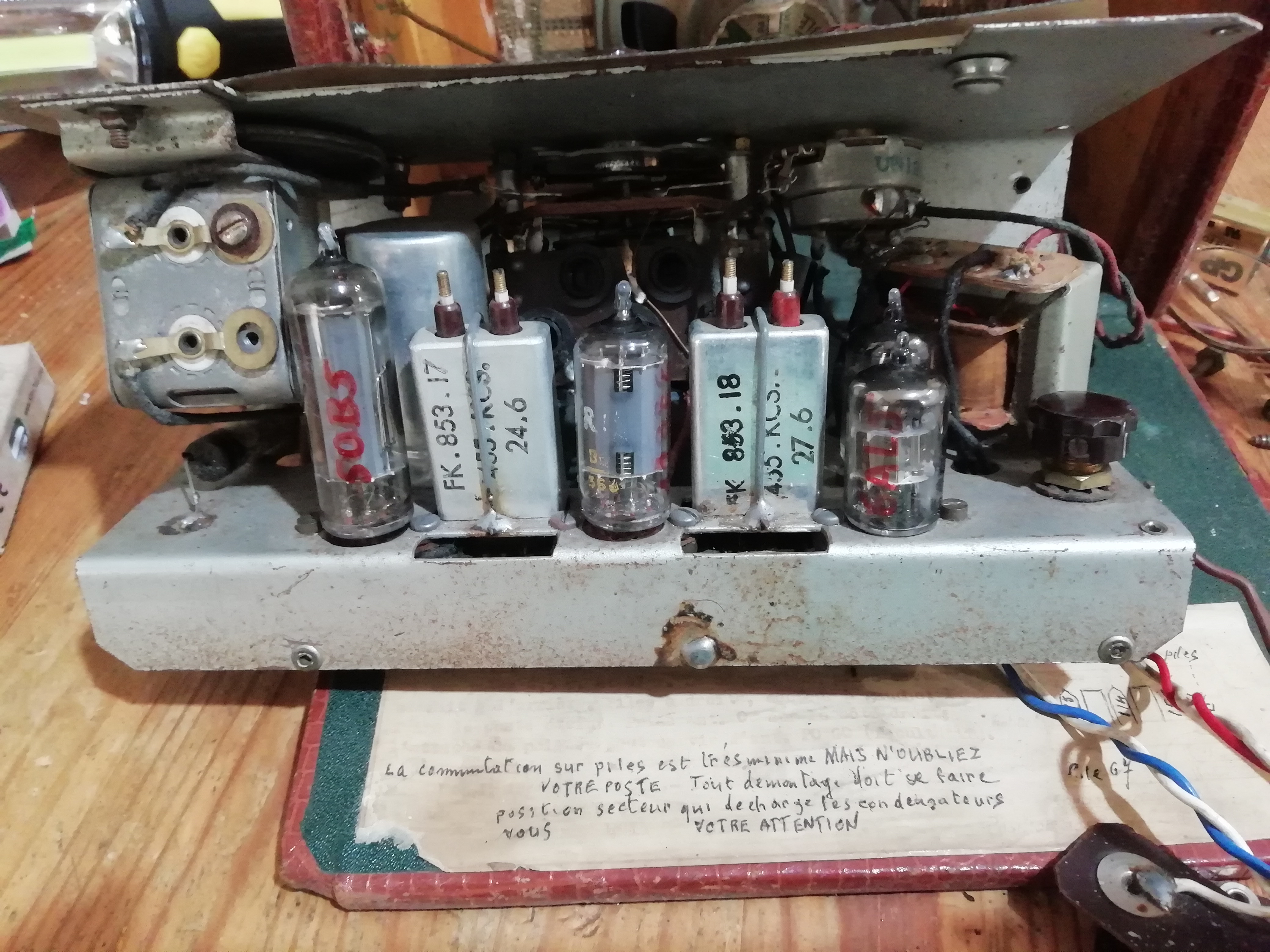

Quelques photos.....
La lampe inconnue est à coté du transfo de sortie.

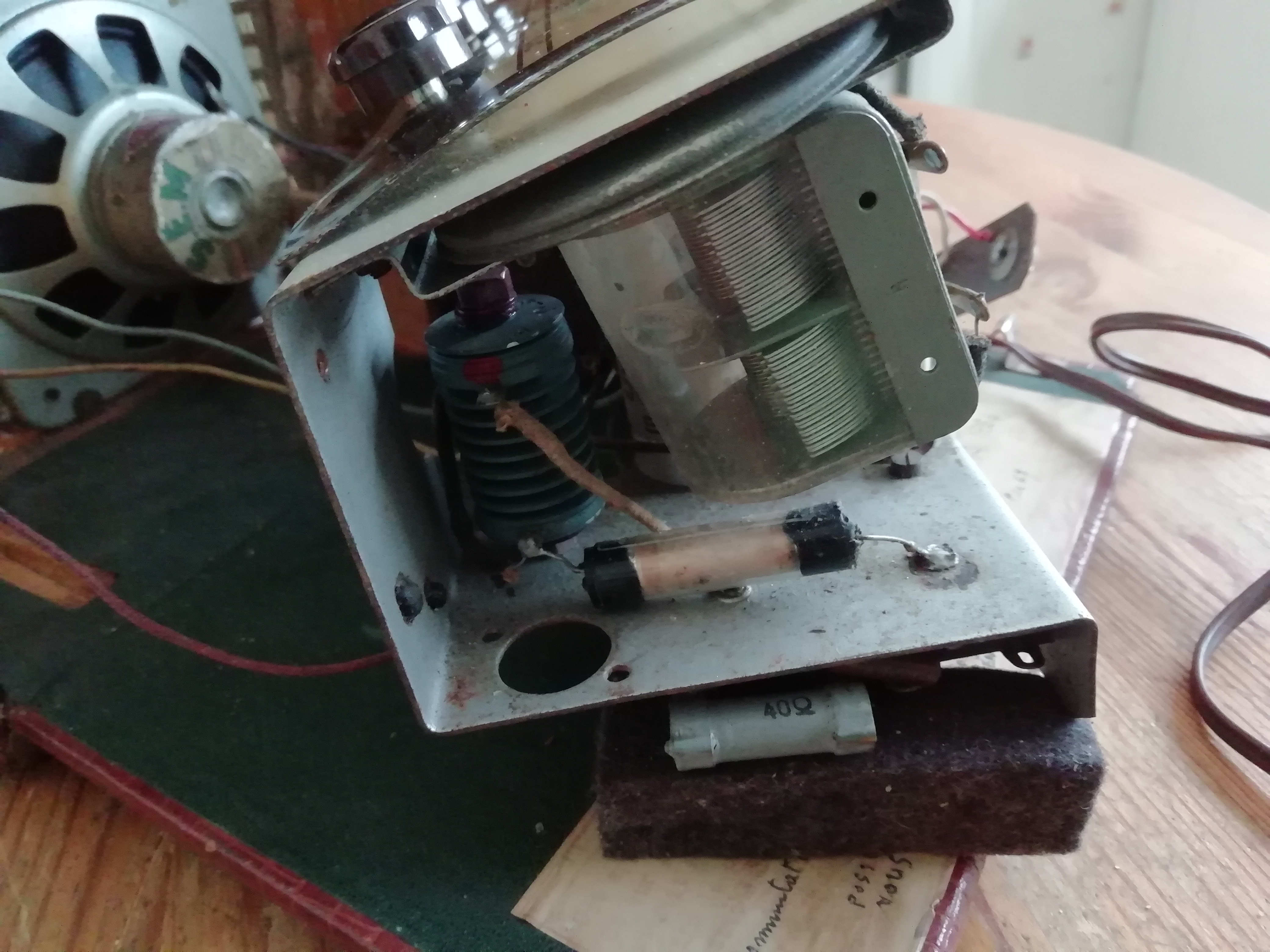

Le redressement se fait par un modèle sec cylindrique.... il est HS.
Cordialement
| |
|
| Sujet : Portatif Merlhes Paris Nouveau | De Masterorion Le 05-11-2021 à 08:54 sta |
|
Curieux, il me semble avoir vu un connecteur pour pile 35/67,5/90 volts (rayer la mention blablabla)
Or si tel est le cas c'est un piles-secteur que nous avons sous les yeux.
Et si tel est bien le cas, je conseille de chercher dans les séries 91/92 ou 96 pour le jeu de lampes, et pas dans l'aa5 miniature 7b.
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De bozec Le 05-11-2021 à 09:08 sta |
|
bonjour
la présence de ces tubes n'est pas à leur emplacement prévu et ça me donne l'impression d'un gros zouk
normalement la sérié de tubes devrait être si cela correspond au câblage 12BE6, 12BA6, 12AV6 , 50B5 et redressement .Pour s'en convaincre il faut examiner le câblage de ces tubes au niveau alimentation..
c'est un jeu de tubes mis pour la vente et qui en réalité serait une série 1R5, 1T4, 1S5, 3S4 ou DK91, DF91, DAF91, DL92 comme indiqué sur la fiche 15338 du GL
cordialement Bozec
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De jcj Le 05-11-2021 à 10:15 sta |
|
Bonjour,

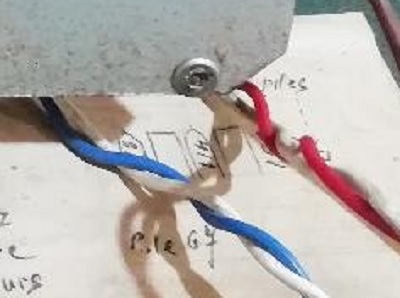

Exactement. On voit sur la feuille collée sur le paneau arrière le nom des vraies lampes. On devine une 1T4 entre les transfo MF ->
Les lampes présentes n'on rien à voir avec ce poste, ce sont juste des ''bouche-trous''
Cordialement : jcj
| |
|
| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 05-11-2021 à 12:28 sta |
|
Bonjour,
Je n'aurais jamais pensé à l'option ''bouche trou''
Il est effectivement île secteur mais il n'y a pas de commutateur 110 / 220
De plus il y a un ''trou'' vide pour un support de lampe qui n'a jamais été câblé, vu la position je penserai à une valve.
Cordialement.
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 05-11-2021 à 17:03 sta |
|
| |
|
| Sujet : Portatif Merlhes Paris Nouveau | De Masterorion Le 05-11-2021 à 17:27 sta |
|

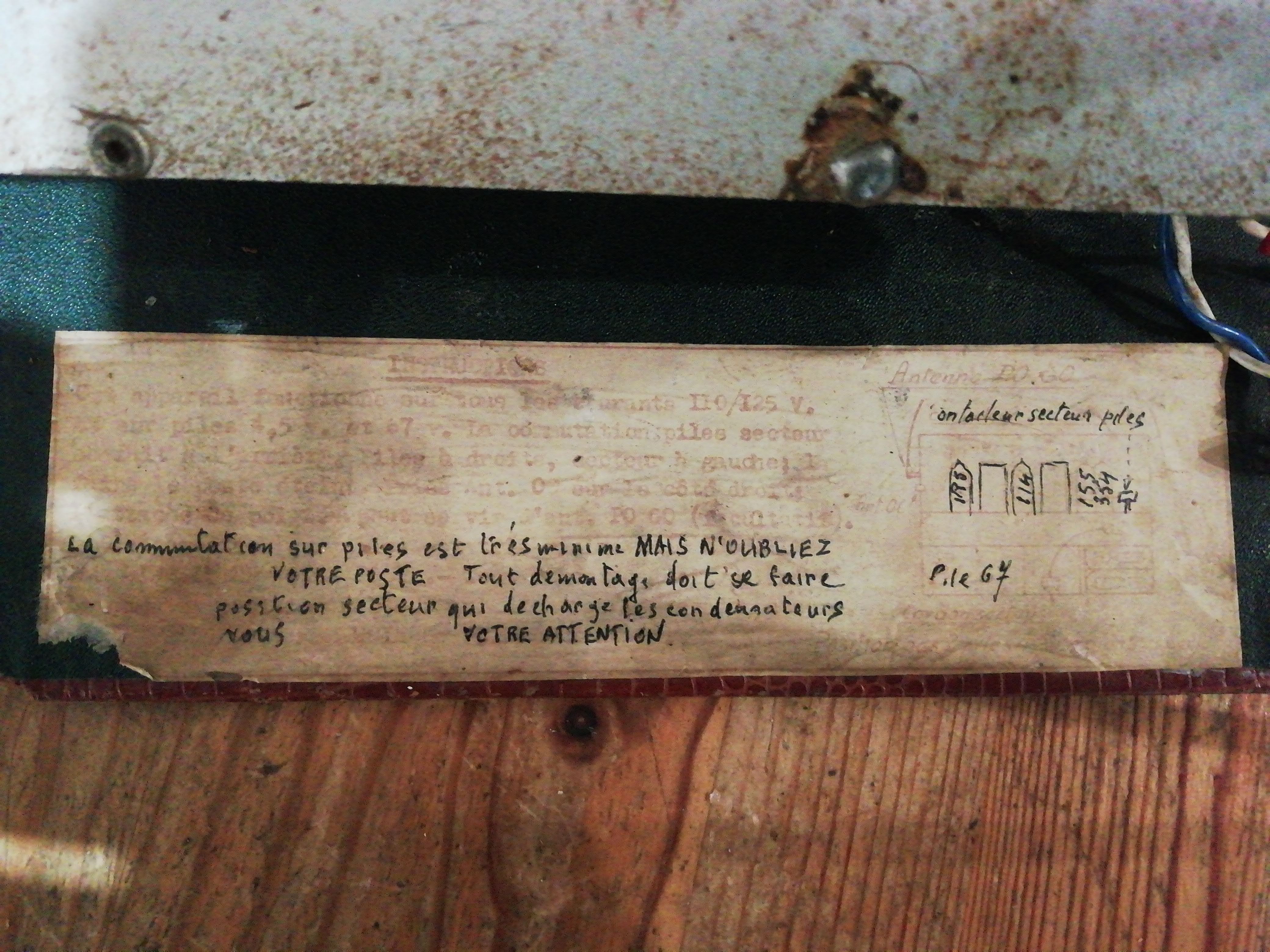

Un bon cliché du coin de panneau arrière repris par JCJ aurait été un +
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 05-11-2021 à 20:57 sta |
|
Bonsoir,
Il suffit de demander......
| |
|
| Sujet : Portatif Merlhes Paris Nouveau | De jcj Le 06-11-2021 à 11:44 sta |
|
Bonjour,
Donc plus de mystères, on lit bien la série de lampes indiquée plus haut par Bozec : 1R5, 1T4, 1S5, 3S4
Les lampes présentes n'ont rien à faire dans ce poste. Il serait intéressant de savoir si ces lampes ''bouche-trou'' sont bonnes. Au moins tester leur filament à l'ohmètre.
Cordialerment : jcj
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 06-11-2021 à 12:49 sta |
|
Bonjour,
Je les ai passées au lampemetre elles sont bonnes....

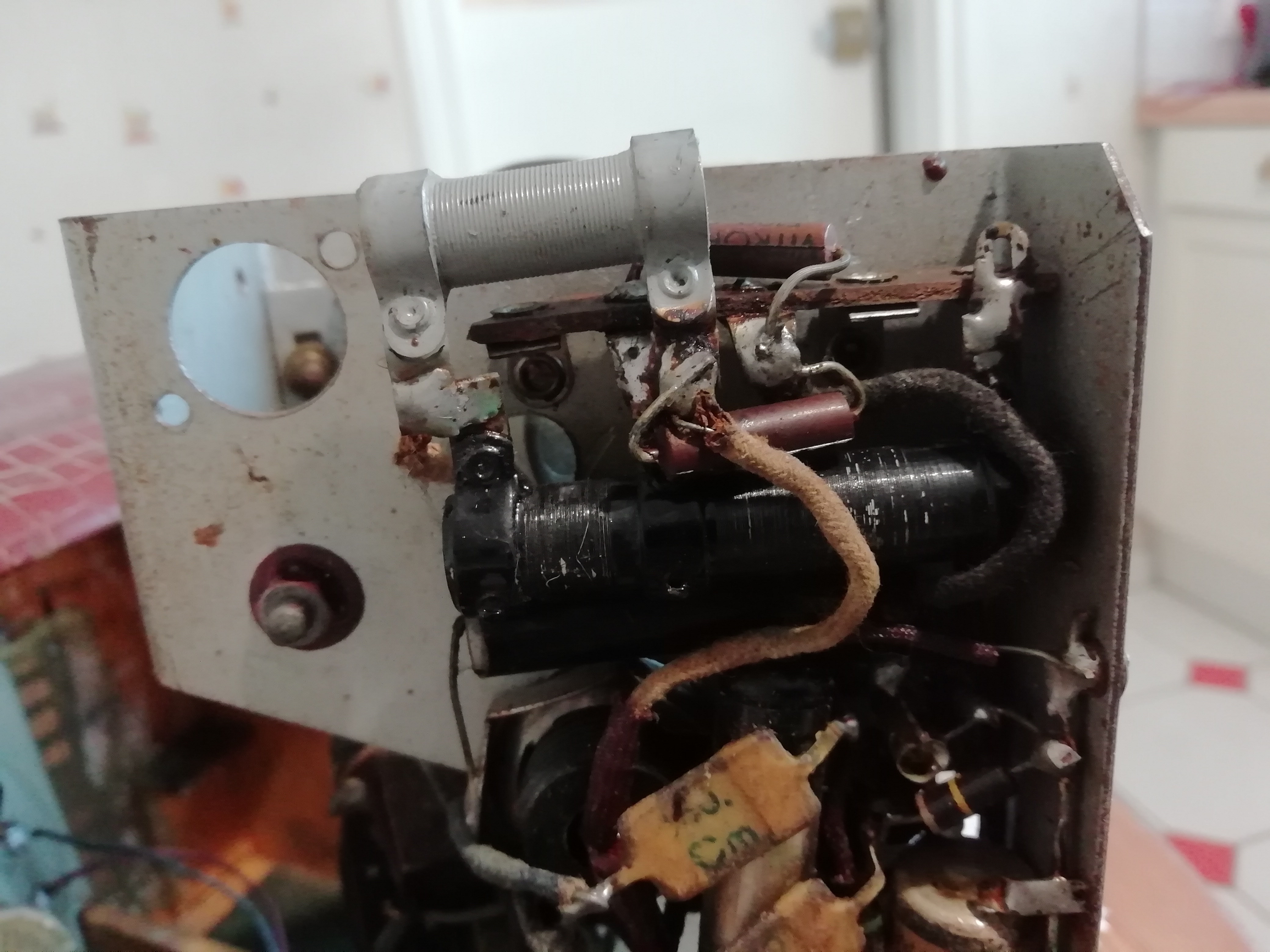

Pour continuer j'ai la résistance bobinée à prise qui est coupée sur la petite partie et qui a été remplacée par une 40 ohms l'autre partie bonne faisant 2.47k...
Je suis en train d'essayer de trouver sa remplaçante...
Cordialement
Jean-Pierre T
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 07-11-2021 à 23:45 sta |
|
Bonsoir,
Quelques nouvelles: après l'avoir équipé des lampes 1r5, 1t4, 1s5 et 3s4.... il n'y a que la BF qui fonctionne c'est déjà cela.... va falloir investiguer plus avant!!!
En espérant que le proprio précédent n'a pas touché / modifié le câblage...
La suite au prochain numéro...
Jean-Pierre T
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Jean-Pierre T Le 10-11-2021 à 12:22 sta |
|
Bonjour,
j'essaye de le '' faire chanter '' de nouveau...... J'ai déjà la BF!!!!
Je n'en ai pas trouvé le plan, j'ai une résistance cramée dont j'ignore la valeur.... les deux seules couleurs lisibles (anneaux ) sont vert pour le multiplicateur et argent pour la tolérance.
Quelqu'un aurait il ce poste pour me renseigner sur sa valeur?
Cordialement
Jean-Pierre T
|
|
| Sujet : Portatif Merlhes Paris Nouveau | De Masterorion Le 12-11-2021 à 17:12 sta |
|
Le même poste, ça tiendrait du miracle.
Ce qu'il est opportun de faire c'est un succin petit schéma localisant la résistance, ou au moins dire entre quelle lampe et quelle lampe, ou arrivant sur quelle broche de quelle lampe, ou....
Bref préciser son emplacement dans le montage.
J'ai bien dit le montage, pas le poste. Même si ils sont tous plus ou moins faits de gauche à droite, si on retourne le châssis ils sont de droite à gauche.
|
|
