| Sujet : Lampe HS Nouveau | De Famu Le 05-12-2021 à 21:56 sta  |
|
Bonjour,
Je suis en train de réparer une TSF et je suis novice en la matière.

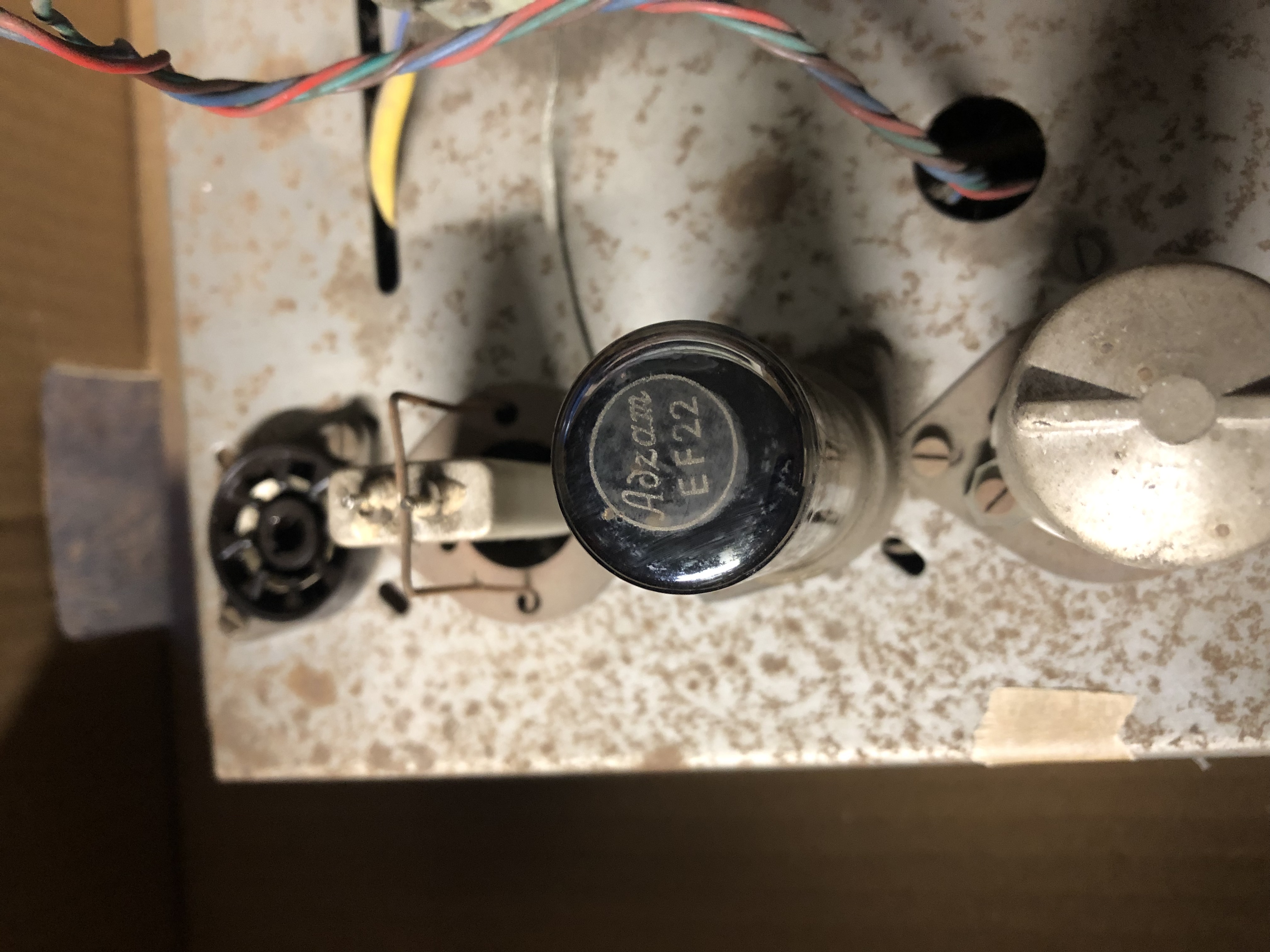

Il y a une lampe cassée réf. Adzam EF22.
Elle est la plus éloignée du transformateur, je suppose qu'elle est pour la radio.
Y-a-t-il un moyen de la remplacer par un modèle équivalent ?
Je vous remercie pour votre aide,
Cordialement,
Famu
| |
|
| Sujet : Lampe HS Nouveau | De Pascal Le 06-12-2021 à 01:05 sta |
|
Bonsoir. Vous pouvez trouver sur la baie ce tube Loctal, sans trop de problème.
|
|
| Sujet : Lampe HS Nouveau | De HLJ Le 06-12-2021 à 10:10 sta |
|
Bonjour,
Si vous avez une EF9, EF41, EF89, vous pouvez l'utiliser en montant le socle correspondant et adaptant le câblage.
Il est vrai que c'est facile de trouver de nos jours cette lampe EF22 sur eBay, voici un lien de recherche permanent :
 https://www.ebay.fr/sch/i…
Meilleures salutations.
HLJ
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-12-2021 à 12:01 sta |
|
Bonjour,
Merci beaucoup pour vos réponses. Effectivement on en trouve et je suis rassuré !
Dans le lien que vous m'avez donné, mon chou irait sur la Haltron (neuf). Qu'en pensez-vous ?
Merci
|
|
| Sujet : Lampe HS Nouveau | De Schoser Le 06-12-2021 à 13:37 cms |
|  |
Bonjour,
@Famu :
"mon chou irait sur la Haltron (neuf)"
Que du bien !
Mais oui, c'est la plus chère !... Très bien "mon chou"
Bon dépannage...
Amicalement,
| |
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-12-2021 à 13:49 sta |
|
Merci et désolé pour la faute de frappe
C'est la plus cher effectivement mais sans frais de port...
Très belle journée et encore merci,
|
|
| Sujet : Lampe HS Nouveau | De BICARD JC Le 06-12-2021 à 17:47 sta |
|
Bonsoir
j'ai un tube neuf EF22 si besoin. pour les conditions la suite en MP.
crodialement
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-12-2021 à 22:35 sta |
|
Bonsoir JC,
Merci pour votre proposition mais j'ai déjà passé commande dans la journée.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-12-2021 à 22:48 sta |
|
Je viens de faire le tour des condensateurs et j'en ai deux hs.
Je dois finalement les changer tous.
Voilà ce que j'ai pu lire :
10000 pf 500/1500v DC Qté: 2
50000 pf 500/1500v DC Qté: 1
0,1 uf 500/1500v DC Qté: 1
50 uf 25v polarisé ? Qté: 2
0,005 uf 600v DC Qté: 1
0,1 uf 400v DC Qté: 2
? DC Qté: 1
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-12-2021 à 23:03 sta |
|
Je vais avoir encore besoin de votre aide car je ne voudrais pas me tromper.
Merci d'avance pour vos conseils,
Bonne soirée.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-12-2021 à 23:25 sta |
|

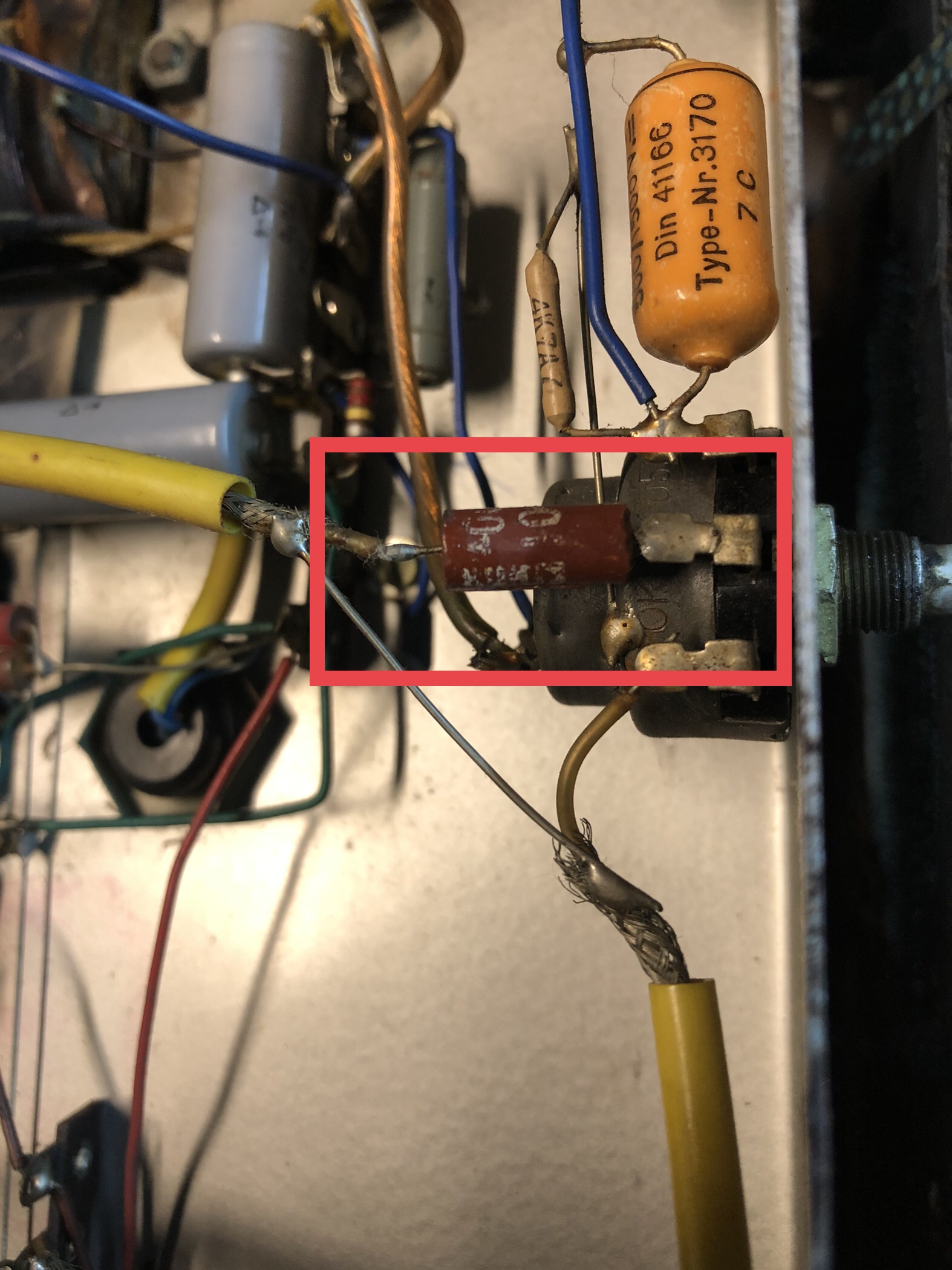

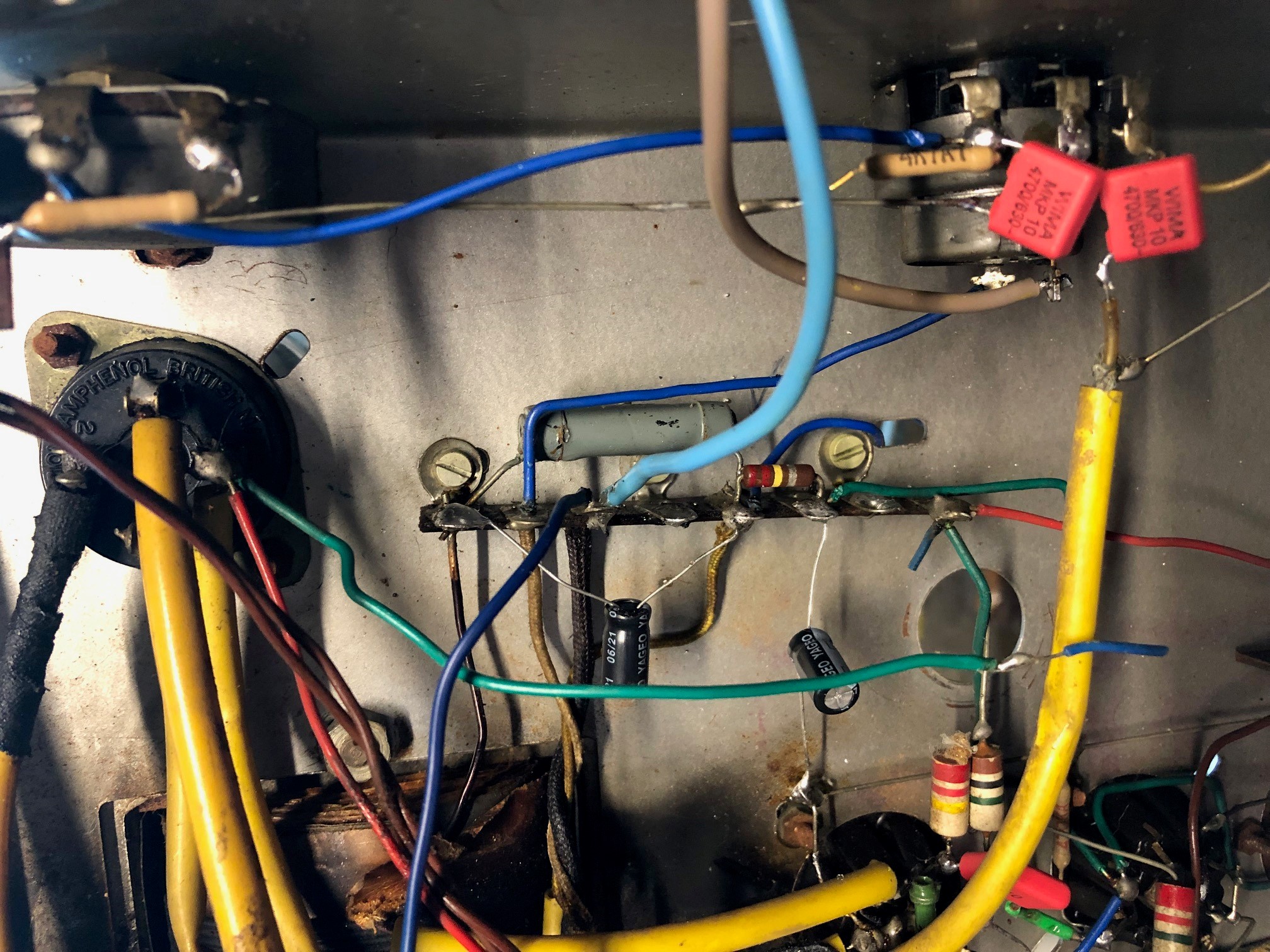

La photo du condensateur (je pense) qui est hs et illisible.
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 07-12-2021 à 09:18 sta |
|
bonjour
le condo illisible a cet endroit
entre 5 nf et 15 nf en 630 volt
un 5 nf conviens très bien
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 07-12-2021 à 09:25 sta |
|
Super ! Merci pour l'info
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 07-12-2021 à 12:00 sta |
|
Concernant tous ces condensateurs je dois prendre des polarisés ou pas
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 07-12-2021 à 12:36 sta |
|
Bonjour,
Je reviens vers vous car les caractéristiques des condos ci-dessus ne sont plus disponibles de nos jours (info d'un conseillé vente sur un site de composants)
Alors ma question est : que puis-je mettre comme caractéristiques et type de condensateurs ?
Un grand merci pour votre aide,
Famu
|
|
| Sujet : Lampe HS Nouveau | De provence Le 07-12-2021 à 13:23 sta |
|
re
alors
10000 pf 500/1500v DC Qté: 2 =10 nf en 650 volt
50000 pf 500/1500v DC Qté: 1=47 nf en630 volt
0,1 uf 500/1500v DC Qté: 1 =100 nf en 630 volt
50 uf 25v polarisé ? Qté: 2 = 47 µf en 25 ou 35 volt
0,005 uf 600v DC Qté: 1 = 4.7 nf en 630 volt
0,1 uf 400v DC Qté: 2 = 100 nf en 630 volt
? DC Qté: 1
et pour celui effacer sur le potard un 407 nf en 630 volt
|
|
| Sujet : Lampe HS Nouveau | De provence Le 07-12-2021 à 13:26 sta |
|
re
erreur sur la dernière ligne
le potard un 47 nf 630 volt ,,,,et non 407nf
|
|
| Sujet : Lampe HS Nouveau | De provence Le 07-12-2021 à 13:29 sta |
|
re excuse encore erreur un 4.7 nf en 630 volt
je part en biberinne aujourd'hui pour pas dire en C,,,,,e
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 07-12-2021 à 13:54 sta |
|
Un grand merci Provence pour toutes ces infos. C'est super motivant de recevoir de l'aide.
Je retourne chez mon vendeur de ce pas !
Je vous tiens informé.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 07-12-2021 à 14:48 sta |
|
C'est tout bon, c'est commandé.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 08-12-2021 à 11:51 sta |
|
Bonjour,
Avant de recevoir mes condensateurs j'aimerais savoir s'il y a une astuce pour repérer le Positif ou le Négatif sur mes anciens condensateurs.
Peut-on voir, suivant leurs câblages, où se trouve le + ou le - ?

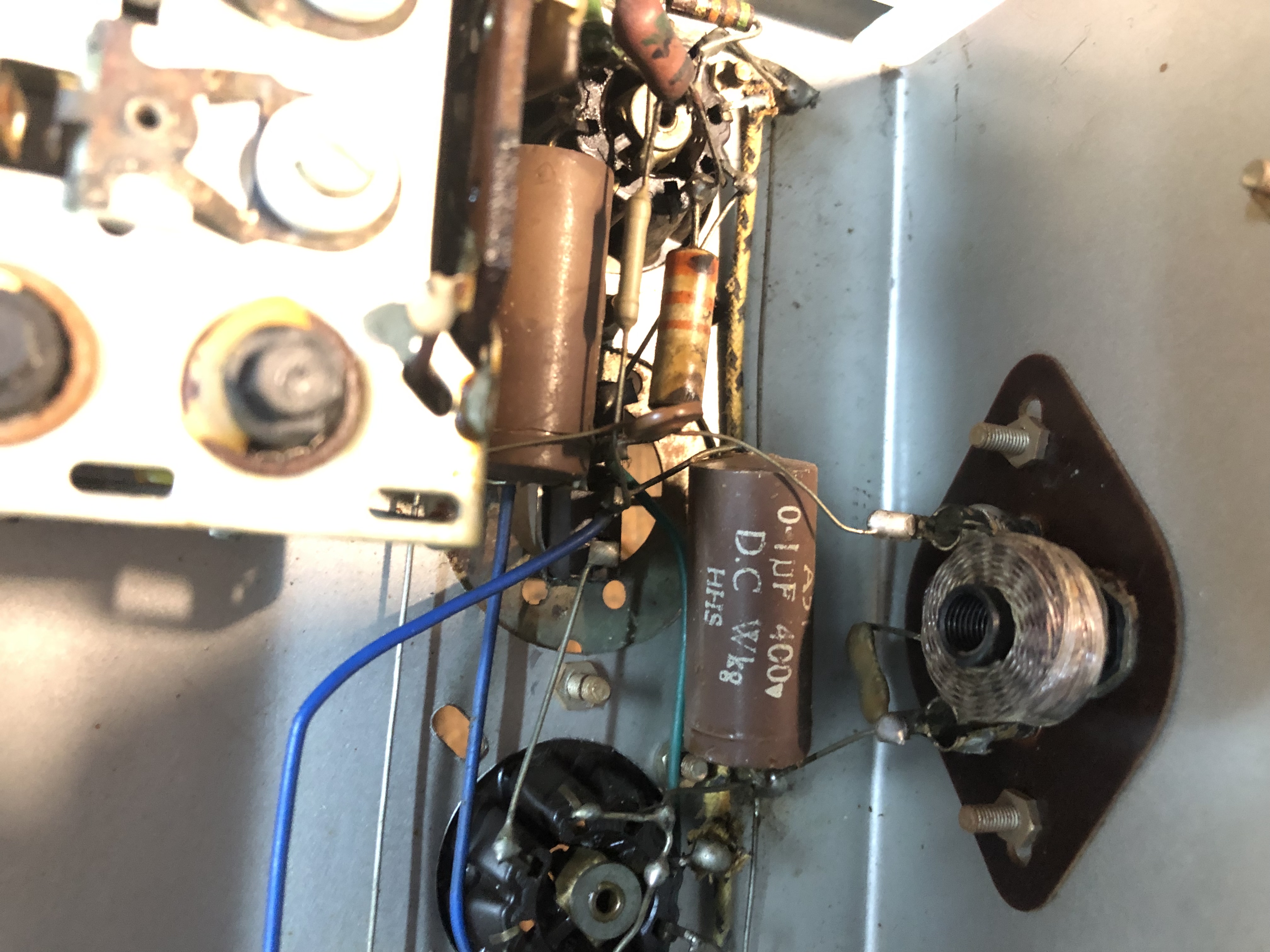

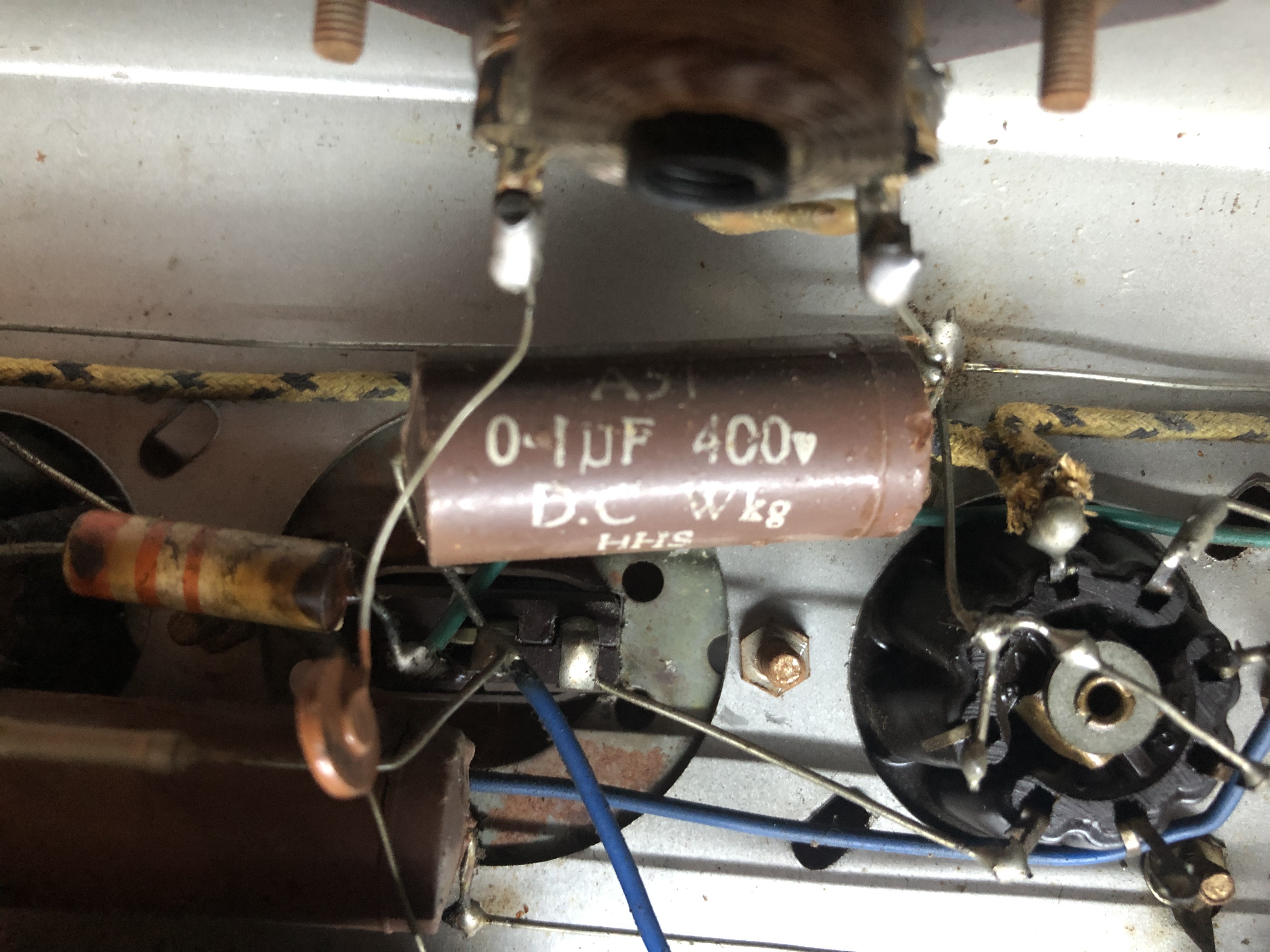

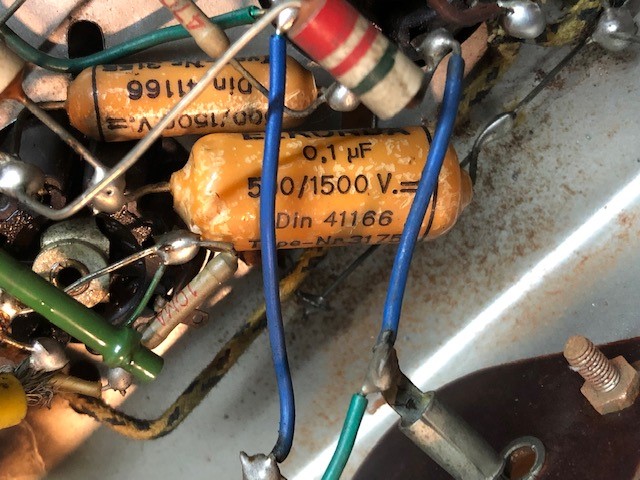

J'ai trois types (voir photos). Quelqu'un peut me dire pour le :
- type 1 : le côté repéré par la ligne est le + ou le - ?
- type 2 : le côté repéré par la déformation en forme de gorge est le + ou le - ?
- type 3 : le côté repéré par la ligne et un point rouge est le + ou le - ?
Comment être sûr de ne pas faire d'erreur ?
Merci beaucoup.
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 08-12-2021 à 13:03 sta |
|
re

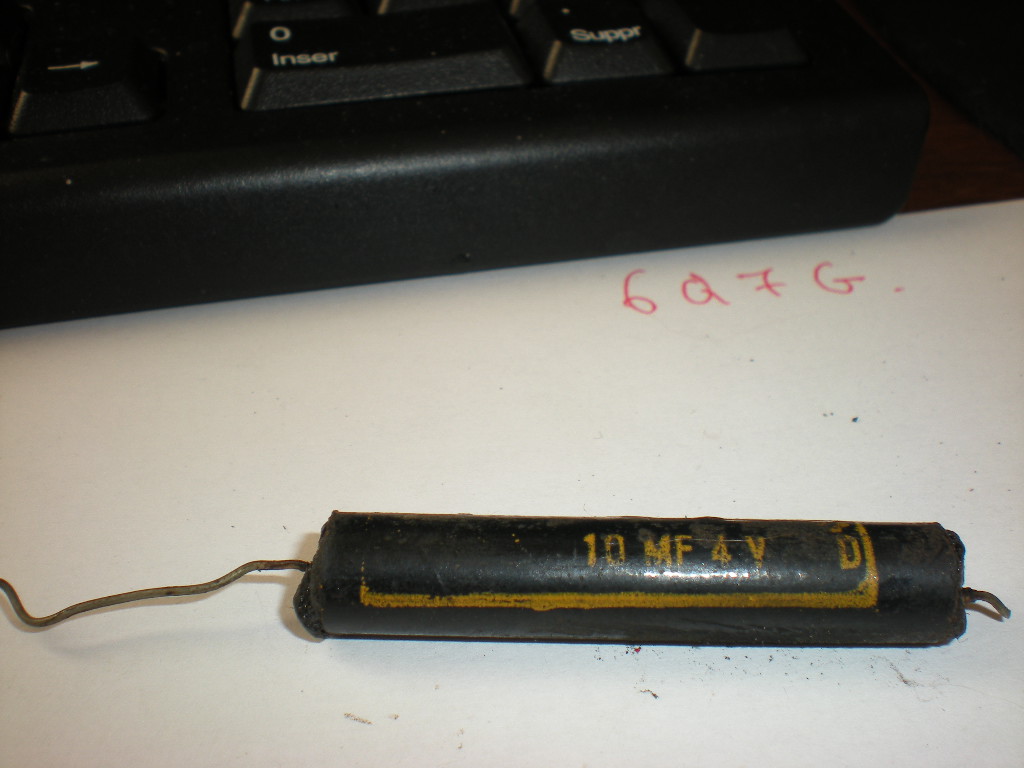

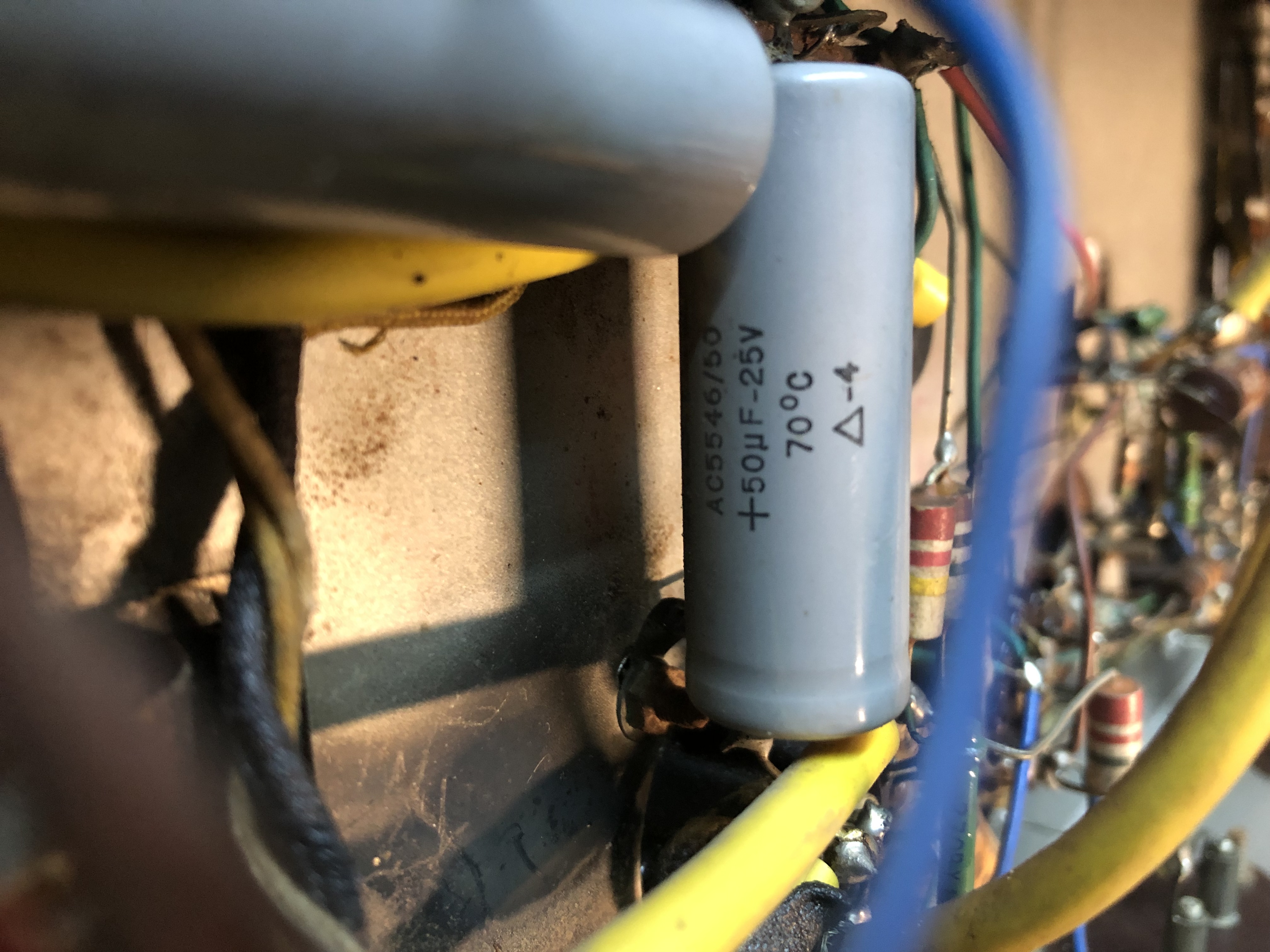

sur les 3 image il n’y a que le condo gris le 50µf 25 volt qui
ai polarisé, les autres non C juste l'armature
extérieure du condo qui ce positionné au point froid la
masse pour les nouveaux y a pas de sens pas de risque,
je répond juste pour ce que je vois en image ,

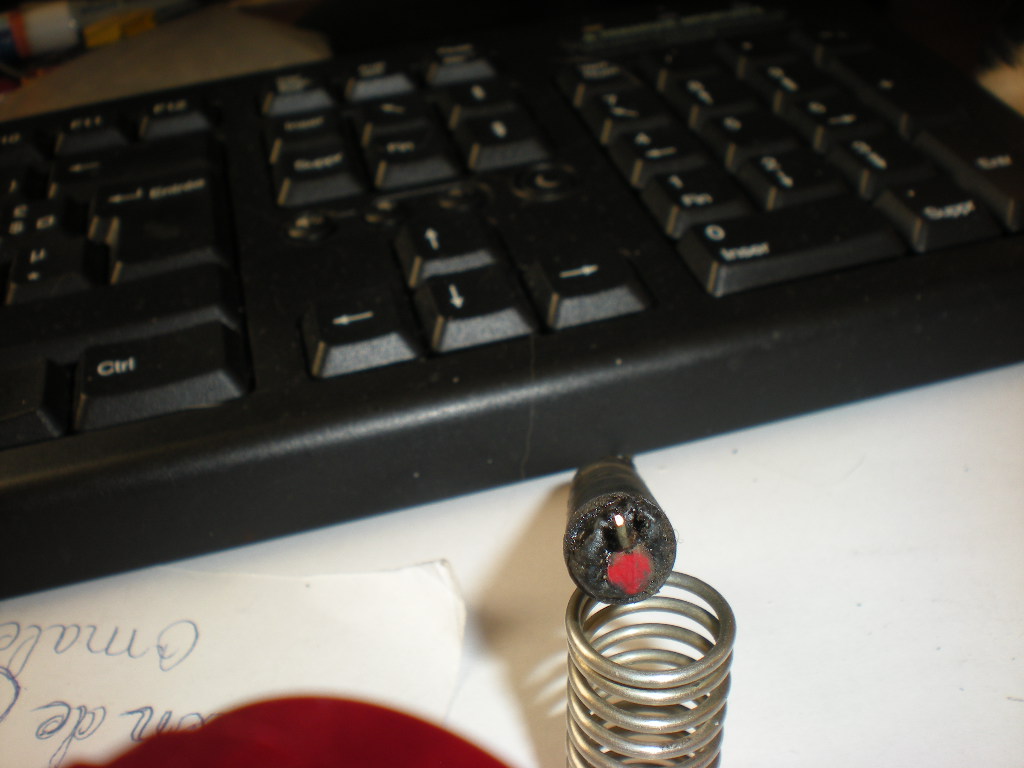

mais y a d'autres subtilité dans les condo ,part exemple un point rouge
d'un coté d'une connexion qui signifie +
voir image>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 08-12-2021 à 13:43 sta |
|
Bonjour Provence,
Les condos que j'ai commandé sont polarisés, ça ne posera pas de problème ?
Je peux les mettre dans n'importe quel sens s'ils remplacent un condo non polarisé ?
|
|
| Sujet : Lampe HS Nouveau | De provence Le 08-12-2021 à 14:03 sta |
|
re
ATTENTION
dans la réponse au post du 07.12.2021 dans
la LISTE y n’y a qu'un condo polarisé le chimique 50µf25 volt
les autres ne le son pas ,
exemple le 0.1µf n'ai pas polarisé un simple condo,
fait moi voir une image de ce que toi tu appelle un condo polarisé
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 08-12-2021 à 14:38 sta |
|
J'ai acheté chez Conrad :
459763
450350
459828
442620
Après une petite frayeur, je pense que tout est OK. J'ai confondu DC et polarisé.
Seul le 442620 est, selon moi, polarisé.
Vous confirmez ?
Merci
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 08-12-2021 à 15:02 sta |
|
Oup's j'en ai oublié un :
450631
|
|
| Sujet : Lampe HS Nouveau | De provence Le 08-12-2021 à 16:48 sta |
|
re
je m'excuse mais je ne vois pas
a quoi correspond (442620 et 450631)
si ce chiffre correspond a un composant il faut dire
a quel composant
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 08-12-2021 à 17:30 sta |
|
Bonjour,
C'est le référence de Conrad, il suffit d'aller sur leur site et indiquer la référence
https://www.conrad.fr/
Cdt,
Francois
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 08-12-2021 à 17:36 sta |
|
Oui , merci François. C'était évident pour moi forcément.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 10-12-2021 à 16:28 sta |
|
re
salut François
en indiquant la référence donner par Famu
dans Conrad sa me dit que rien ne correspond
a ma recherche,
y a plus de 20 ans que je n'utilise plu Conrad ,,
porté vous bien
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 10-12-2021 à 18:06 sta |
|
Bonsoir,
Je viens de refaire l'essai avec les références 442620 et 450631
Cdt,
Francois
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 10-12-2021 à 18:27 sta |
|
re
François bin chez moi NIET en t’append la référence
alors le premier pour remplacer le 50µf,,, OK
le second 4700pf pour remplacer le 5 nf ,,, OK
|
|
| Sujet : Lampe HS Nouveau | De HLJ Le 12-12-2021 à 10:22 sta |
|
Bonjour,
La pluspart des condensateurs pris en photo plus haut n'ont pas besoin d'un remplaçement systématique pour que le poste fonctionne correctement, comment avez-vous déterminé que deux étaient HS ?
Donc si vous n'êtes pas très sûr en ce domaine au vu des questions posées, ne remplacez que le condensateur de liaison BF, celui qui est sur la grille 1 de la EBL21, vous éviterez de compliquer la situation.
Meilleures salutations.
HLJ.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 12-12-2021 à 21:13 sta |
|
Bonjour HLJ,
Les deux condensateurs hs sont cassés. Ils sont fissurés et ils partent en morceaux (l'enveloppe en plastique).
Je commencerai pas remplacer ces deux-là et normalement ça devrait aller.
Ils sont tous les deux du même type (voir photo).
Effectivement je comptais les remplacer tous car ils ont tous le même âge...En tout cas, je changerai ceux de ce type là car ils vieillissent mal.
Avec ces vieux condensateurs, ma crainte est de mettre un condensateur non polarisé car le repérage sur l'ancien n'était pas clair.
Un grand merci pour vos conseils,
Sincères salutations
Francis.
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 12-12-2021 à 22:54 sta |
|
re
''ma crainte est de mettre un condensateur non polarisé car le repérage sur l'ancien n'était pas clair.''
montre chaque condo que tu veut remplacer et on tu dira si polarisé ou non
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 13-12-2021 à 09:50 sta |
|
Bonjour,

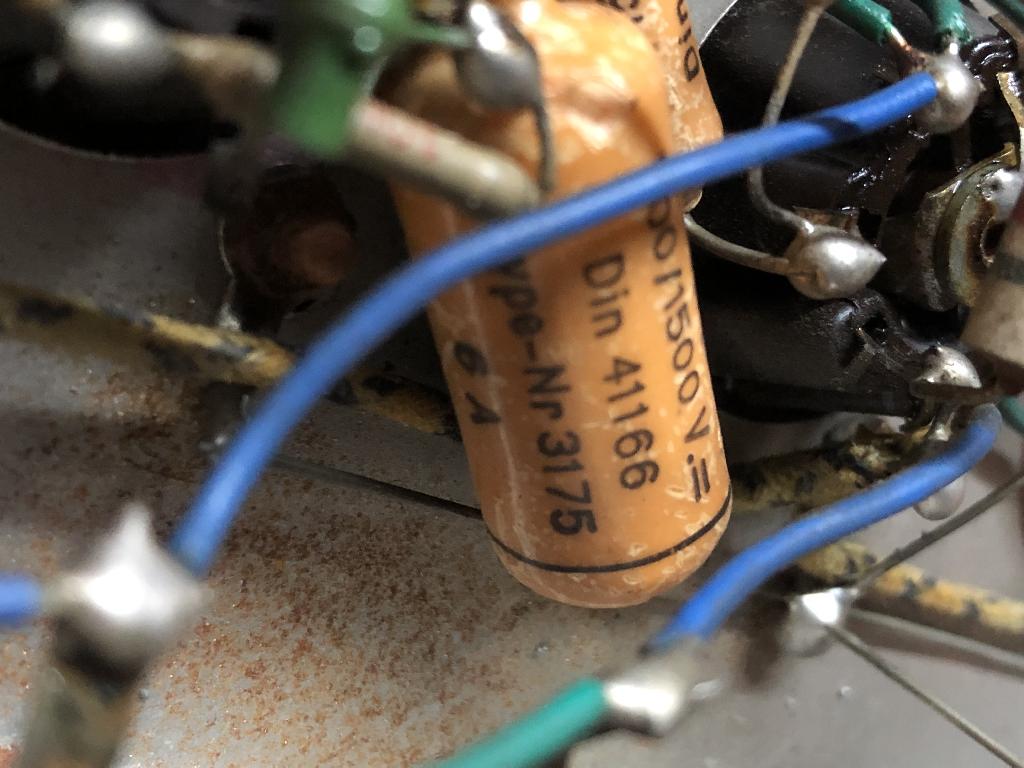

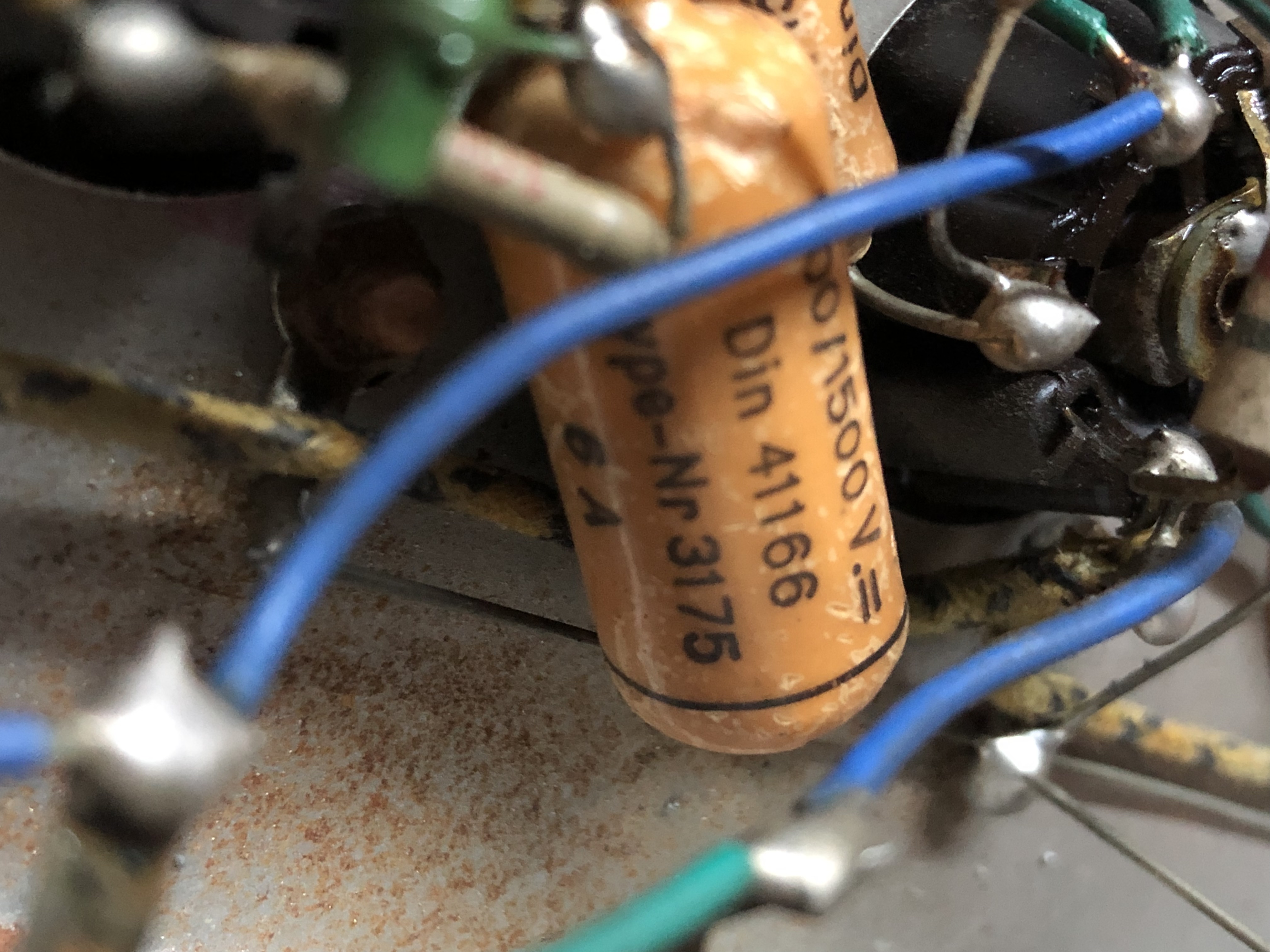

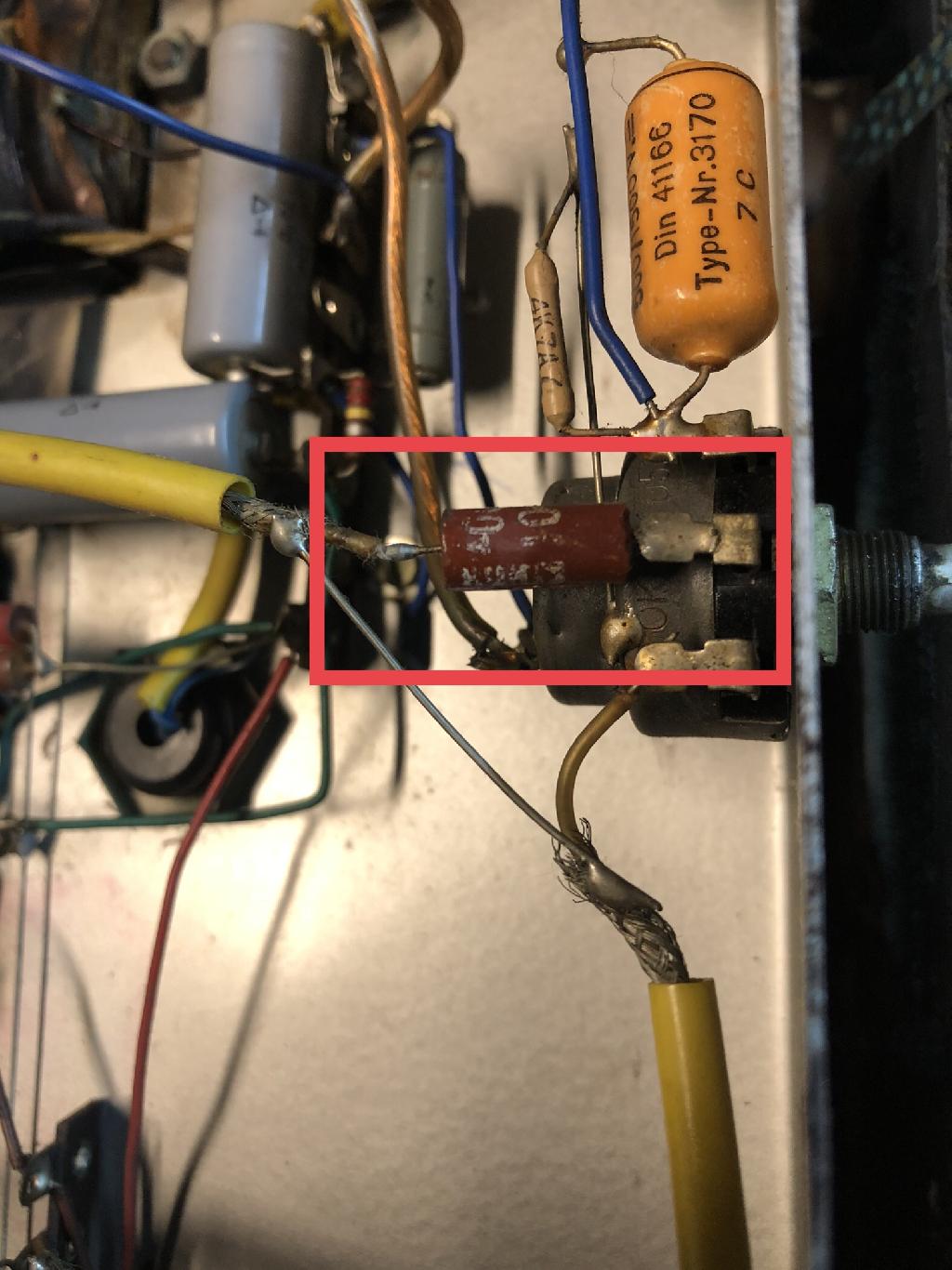

En voici un type.
La bague (ligne) à côté du signe continu est-elle un repérage ?
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 13-12-2021 à 10:19 sta |
|
Mais vous m'aviez déjà répondu, Provence. Pour vous cette bague n'est pas un signe de polarité.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 13-12-2021 à 11:39 sta |
|
re
alors pour confirmer je re-répond
les deux condo a l'image du 13.12.21 a 09h50
non polarisé,
allez bonne continuation et soyer attentif au remontage
|
|
| Sujet : Lampe HS Nouveau | De georgesgiralt Le 13-12-2021 à 11:51 sta |
|
Bonjour,
Sur les condensateurs à film la bague identifie l'électrode qui est connectée au film métallique qui est à l'extérieur. Il est recommandé de relier ce coté à la masse (si le condo est entre masse et point chaud) et où on veut si le condensateur ne sert qu'à la transmission du signal.
Bref, cela n'a pas une grande importance....
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 13-12-2021 à 12:30 sta |
|
Merci pour toutes vos infos. C'est rassurant.

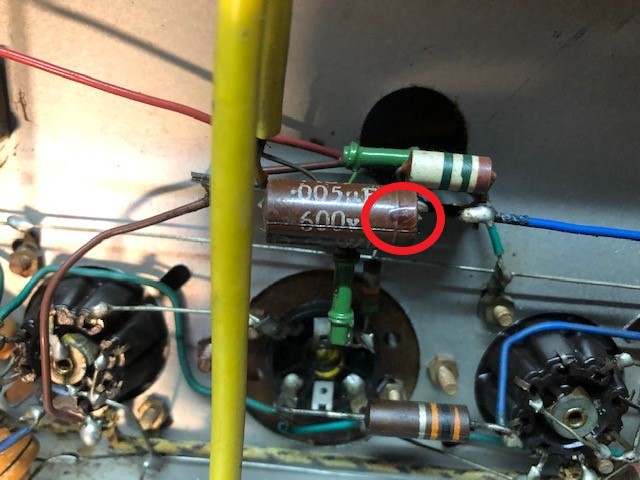

Je vous envoie le deuxième type de condensateur. C'est ce type que je dois absolument changer car la partie extérieure (plastique) part en morceaux sur deux d'entre eux.
Sur la photo, j'ai ajouté un cercle rouge pour signaler qu'il y a un point de peinture rouge sur le condo.
Je ne l'ai pas encore dessoudé. À confirmer quand je l'aurai dans les mains mais apparemment il s'agirait bien d'un peu de peinture.
Merci encore.
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 13-12-2021 à 15:49 sta |
|
re
pour la dernière image le 13 12 21 a 12h30
non simple condo a changer
par un 4.7nf en 630 volt
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 13-12-2021 à 16:52 sta |
|
Super !
Merci beaucoup, beaucoup.
Je les récupère demain soir.
Si j'ai un peu de temps pour les installer, je donnerai des nouvelles !
À demain j'espère
Francis
|
|
| Sujet : Lampe HS Nouveau | De Masterorion Le 13-12-2021 à 17:54 sta |
|
Ces condos ne sont mécaniquement pas très solides, c'est assez courant d'en voir avec l'enrobage brisé. Les portables à lampes en sont truffés...
Je n'en ai jamais vu qui soient polarisés.
Note : remplacer un condensateur polarisé par un non polarisé, sauf cas rarissime ce n'est pas sensé être un problème. C'est plutôt le contraire qui peut causer des soucis.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 17-12-2021 à 16:41 sta |
|
Bonjour,
Toujours pas reçu tous mes condos ! Provence ne commande plus chez eux...je commence à comprendre pourquoi.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 19-12-2021 à 07:45 sta |
|
Bonjour,
Tous les condos sont en place...mais toujours la même panne. La radio bourdonne et aucune station en écoute.
Aucun regret sur les condos changés. Il fallait le faire.

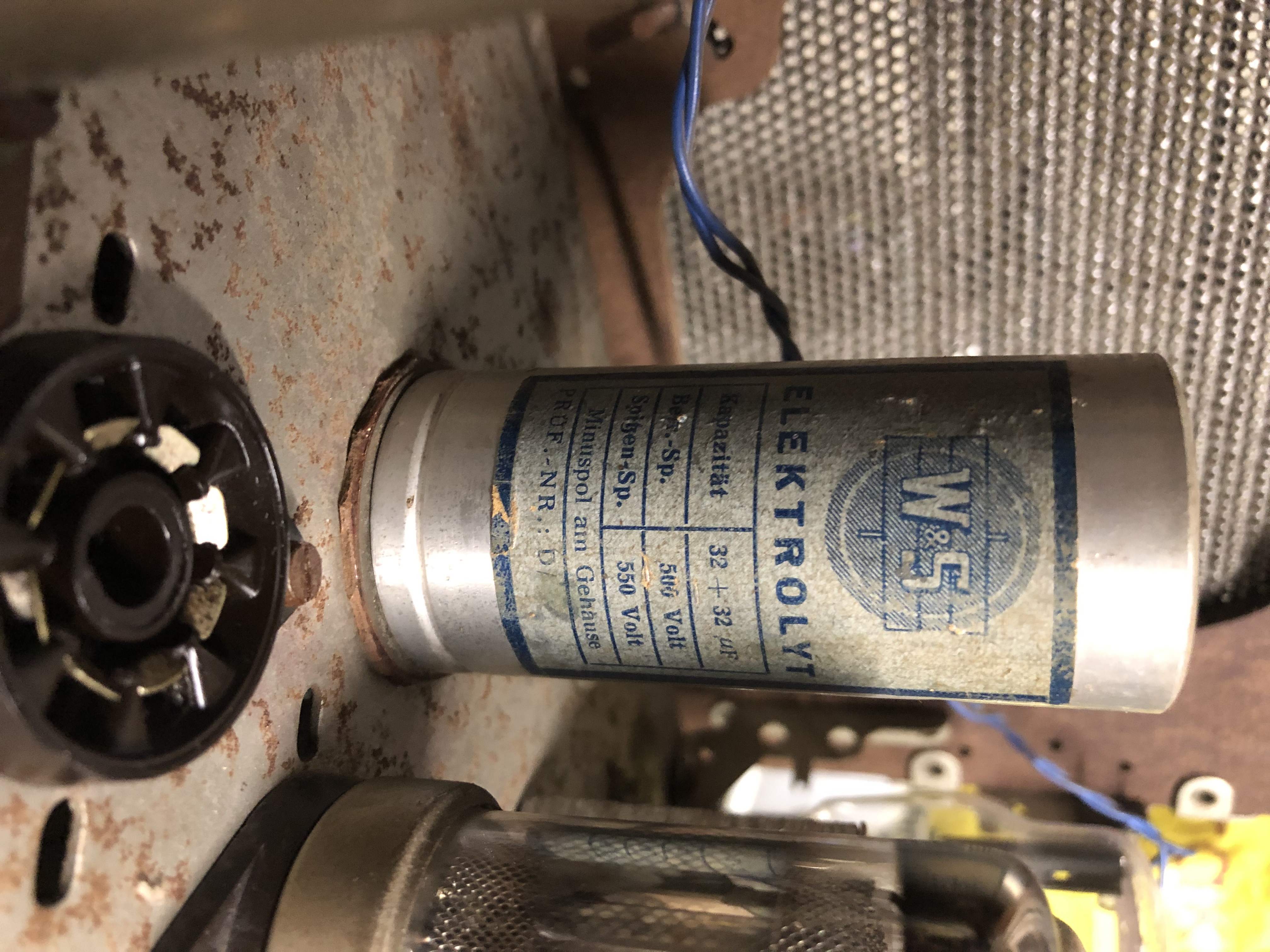

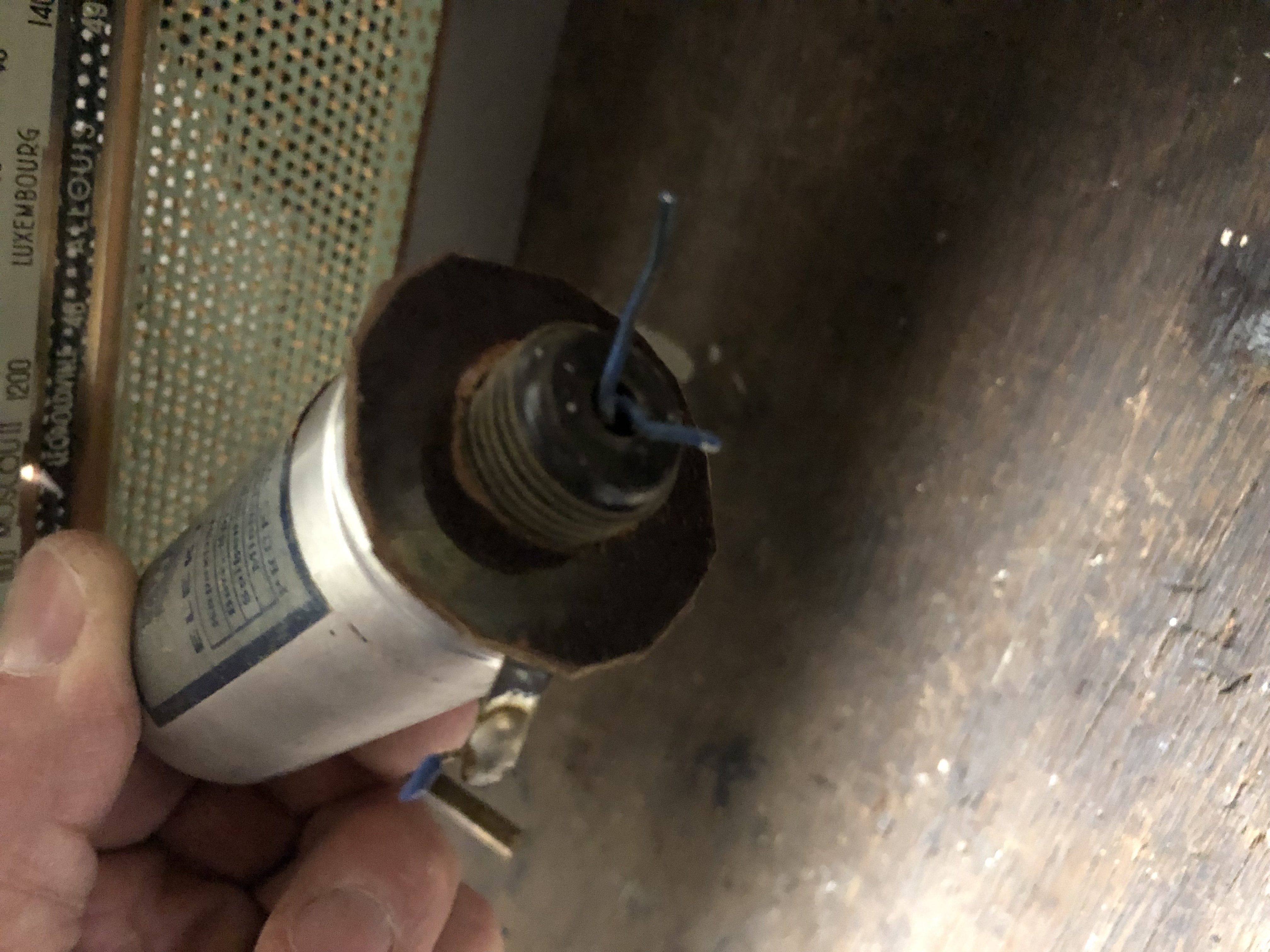

Je dois maintenant changer celui que je n'avais pas prévu mais qui aurait dû l'être en priorité pour la panne. C'est celui qui est à côté du transfo.
Je le mets en photo.
Pouvez-vous me dire ce que je dois acheter pour ne pas faire de bêtises ?
Merci et bon dimanche,
Francis.
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 19-12-2021 à 08:09 sta |
|
Bonjour,
En règle général on commence par celui-ci
Cordialement
Francois
|
|

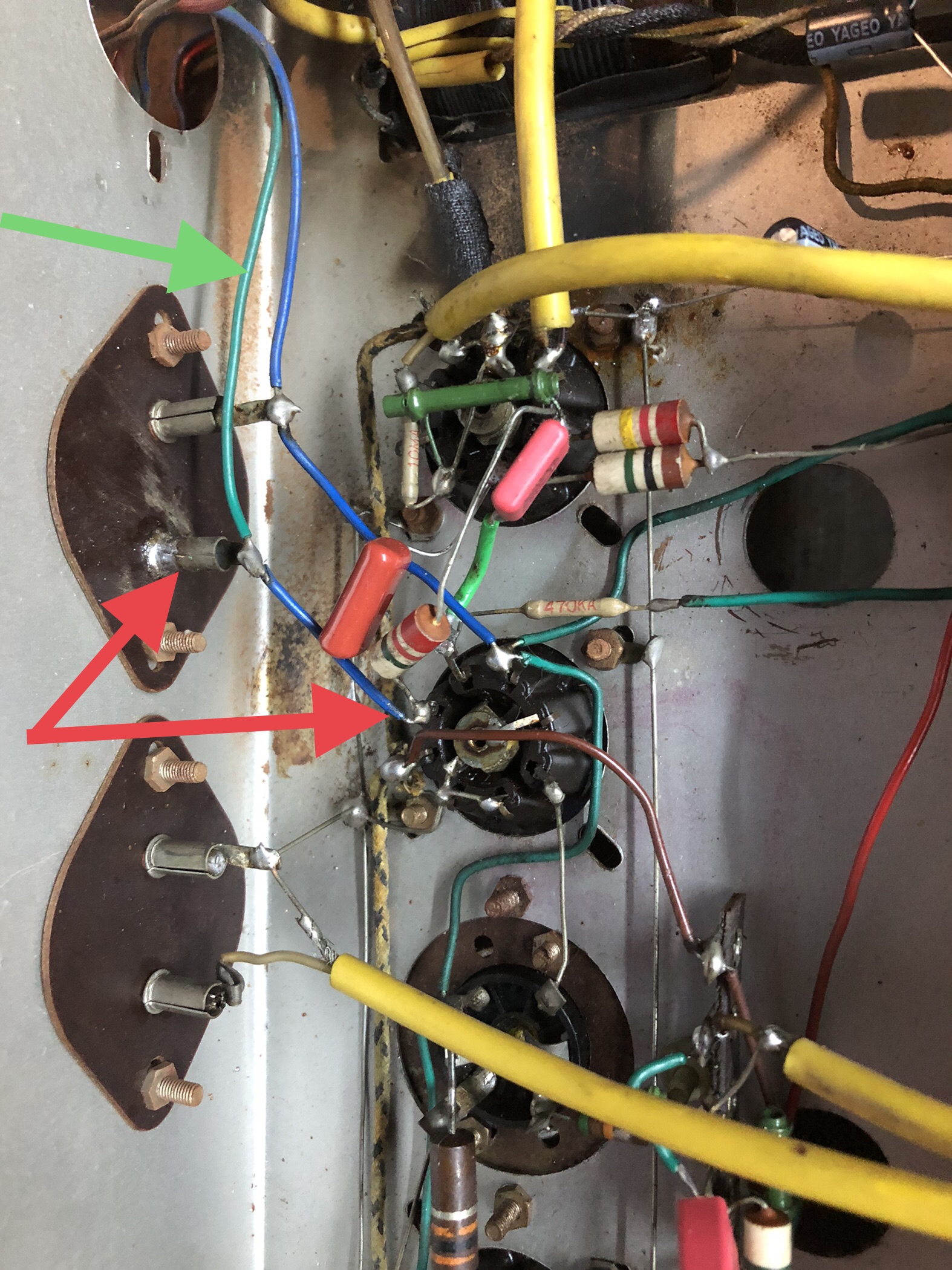

| Sujet : Lampe HS Nouveau | De georgesgiralt Le 19-12-2021 à 08:53 sta |
|
Attention, il semble qu'il y ait une rondelle sous la boite. Ne pas la perdre, surtout si elle est isolante. Sinon .....
Vous trouverez ces condos en neufs chez ''Ask Jan First'' en Teutonie.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 19-12-2021 à 09:36 sta |
|
Merci pour les infos.
Je pensais, plus simplement, le remplacer par un Condo ''de nos jours'' équivalent.
Je l'aurais laissé en place, pour l'esthétique, mais plus branché et j'aurais branché le Condo neuf sous la platine.
Qu'en pensez-vous ?
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 19-12-2021 à 11:32 sta |
|
Bonjour,
Perso 2X47uf 450v polarisé classique
A+
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 19-12-2021 à 16:29 sta |
|
Bonjour,
''Perso 2X47uf 450v polarisé classique''
Je suppose montés en parallèle, ce qui donne 94uF.
Idéalement si je trouve des condos de 33 uF en 450v c'est mieux. Vous pouvez me le confirmer ?
Merci.
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 19-12-2021 à 16:30 sta |
|
non, ils ne sont pas montés en parallèle !
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 19-12-2021 à 16:45 sta |
|
Alors en série ?
Donc le 32 + 33 uf 500v peut être remplacé par un 16 uf 1000v ?
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 19-12-2021 à 17:01 sta |
|
Ah ok.
Les condos sont reliés entre par le - uniquement. Au total 3 fils.
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 19-12-2021 à 17:45 sta |
|
entre les 2 pôles positifs il y a soit une grosse résistance soit une self ...
|
|
| Sujet : Lampe HS Nouveau | De provence Le 19-12-2021 à 18:17 sta |
|
re
ATTENTION soit attentif comme tu démonte
le condo d'origine comporte une rondelle insolente
donc regarde bien ou le (moins -) ai connecter
soit VIGILENT
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 19-12-2021 à 22:56 sta |
|
Oui je confirme, une self apparemment mais elle est reliée à l'enveloppe du Condo donc le - pour moi. L'autre extrémité de la self est relié au transfo.
Un fil des deux fils du centre est relié à la grosse lampe à côté du transfo.
L'autre est relié à une autre lampe, montée perpendiculairement à la face avant du poste et qui donne un point lumineux en façade.
J'ai récupéré deux Condos 47uf 400v sinon. Ça pourrait aller ?
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 20-12-2021 à 13:02 sta |
|
Bonjour Provence,
Oui il y a bien une rondelle en bakélite qui isole l'enveloppe du Condo du châssis.
Sur l'enveloppe, il a une patte à souder pour recevoir un fil. Fil raccordé à la self comme précisé au-dessus. Pour vous, il s'agit bien du pôle négatif (-) ?
Merci
|
|
| Sujet : Lampe HS Nouveau | De bozec Le 20-12-2021 à 13:49 sta |
|
Bonjour
il serait intéressant d'avoir la liste des tubes équipant votre poste, et une photo complète du dessous du chassis.
Le remplacement du condo alu de filtrage nécessite, comme l'on soulevé plusieurs intervenants de la prudence quant a son câblage ou son pontage par les condos que vous proposés.
Ces éléments pourront ainsi faciliter les renseignements prodigués pour , je vous cite ''qu'un novice'' comme vous même à bien cette restauration. Il vaut mieux prévenir que guérir.
cordialement Bozec
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 20-12-2021 à 13:59 sta |
|
Bonjour Bozec,
Tout à fait d'accord avec vous.
Je fais le nécessaire dès que possible.
Merci pour vos conseils,
Francis
|
|
| Sujet : Lampe HS Nouveau | De provence Le 20-12-2021 à 15:04 sta |
|
re
Oui la patte représente le (moins -)
pour les deux condo de remplacement tu réunie
les deux (moins -) ressemble tu les soude ou était
connecté cette patte ,et pour les ( plus +) au mème endroit
d’out tu les à couper SOIT BIEN ATTENTIF ,et comme ta dit Bozec
une image intégrale du châssis, encore une fois SOIT ATTENTIF
en 400 volt un peut juste car au démarrage la tension monte
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 20-12-2021 à 15:33 sta |
|
Merci Provence.
J'en prends bonne note.
Je vais faire quelques photos afin que cela soit le plus clair pour vous tous.
En fait, ce qui me fait douter c'est que la self est placée entre le - et le transfo et non entre les deux + des condos.
Enfin, avec une vue plus détaillée, tout s'expliquera certainement.
Ce qui sûr, c'est que je ne vais pas me lancer sans savoir.
Pour les 2 condos de 400v, j'en achèterai 2 autres à 450v.
Encore merci
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-12-2021 à 11:16 sta |
|
Bonjour,

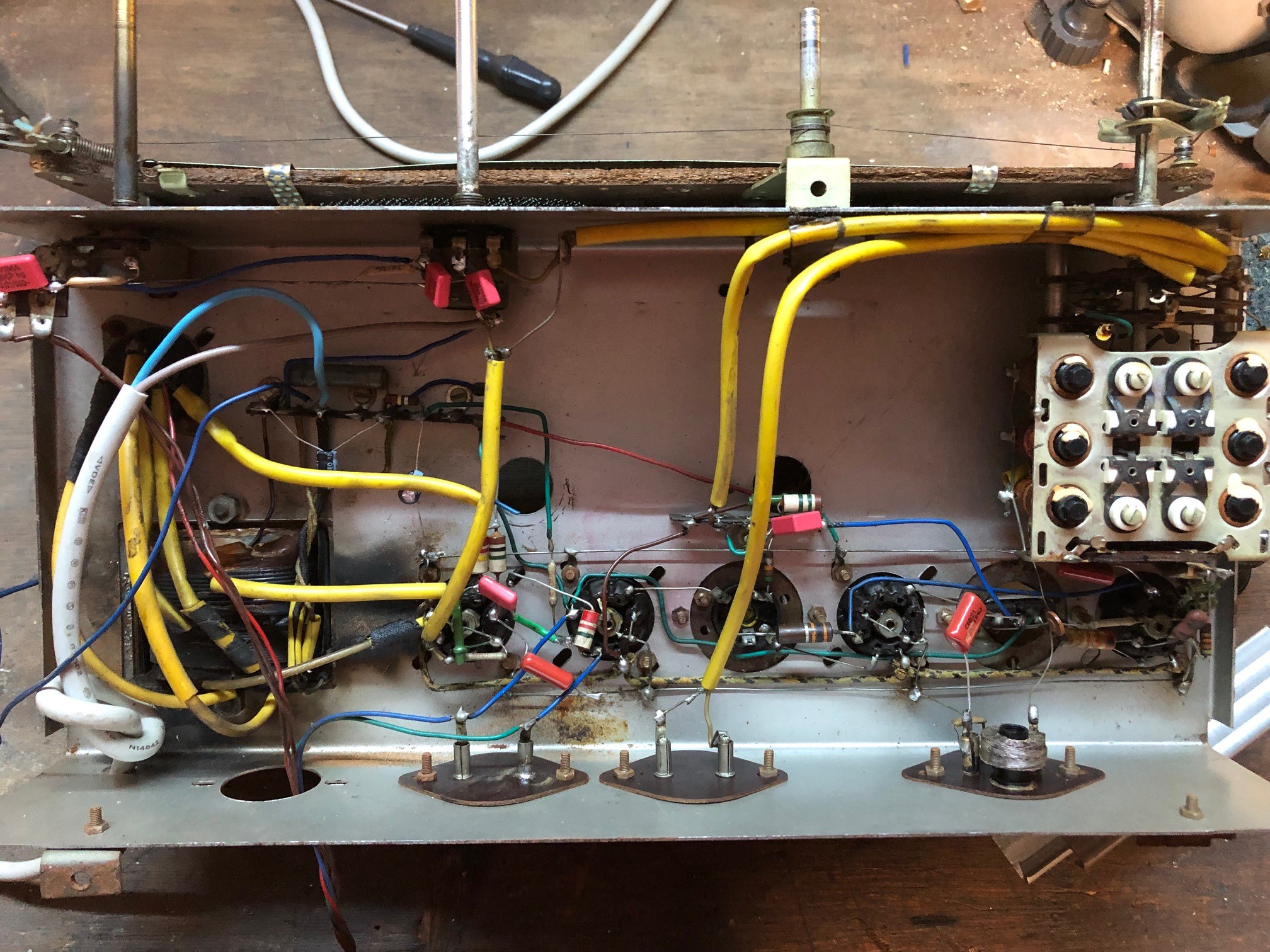

Voici les 2 photos dessus et sous châssis.
Cdt,
Francis
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-12-2021 à 11:20 sta |
|
Avec une meilleur définition mais sans commentaire.
| |
|
| Sujet : Lampe HS Nouveau | De bthiry Le 21-12-2021 à 11:51 sta |
|
ça fait un peu beaucoup de EF22 ???
la 80 est la redresseuse
ne devrait-on pas avoir une ECH21 en changeuse puis EF22 en FI puis ..?? et peut-être une EBL21 comme finale
le premier transfo FI a été remplacé.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 21-12-2021 à 11:58 sta |
|
re

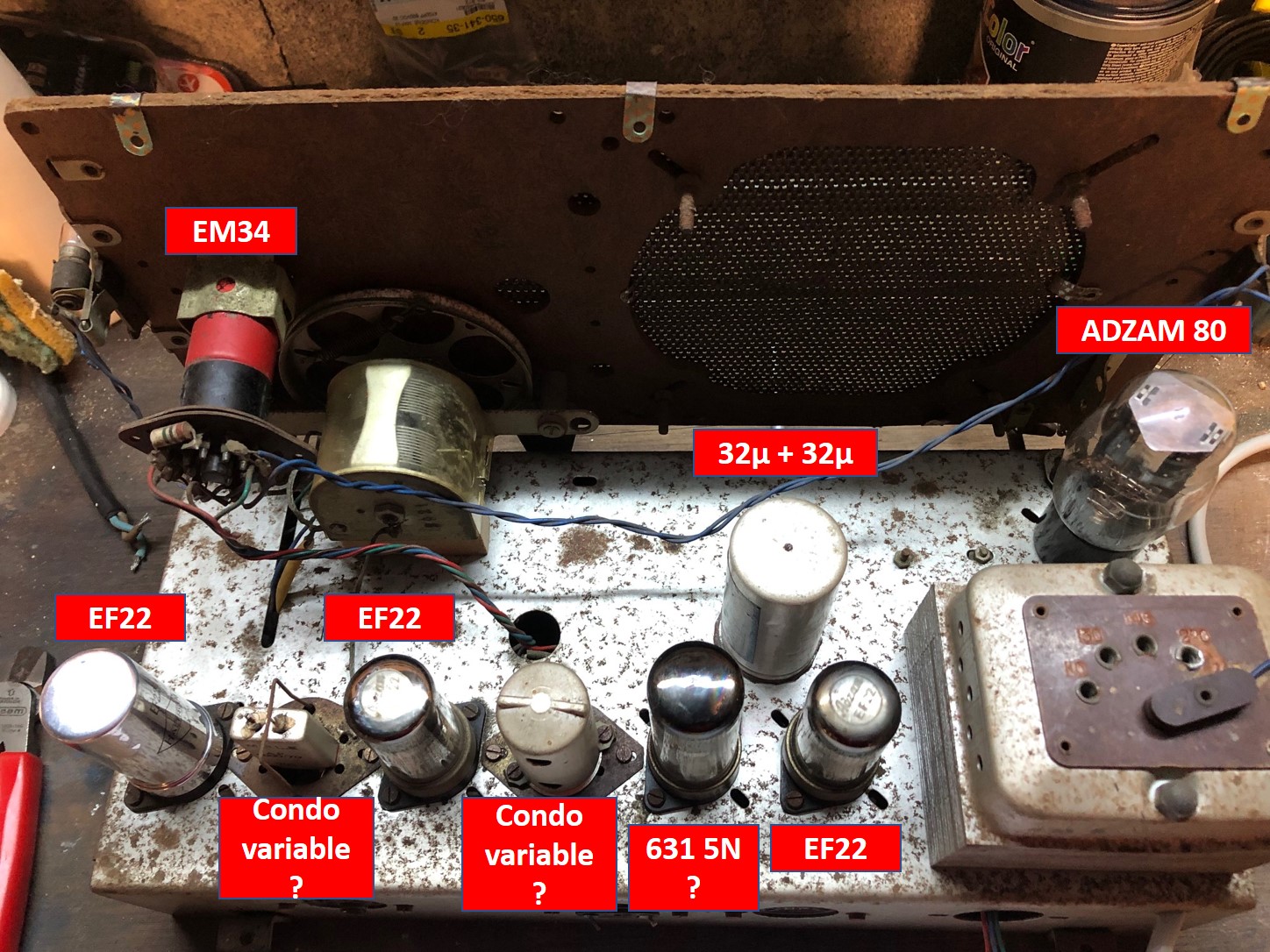

ou ta écris condo variable inexact
tout simplement le premier et le deuxième transfo
moyenne fréquence ,
le CV variable ce trouve juste a coté de L'em34
pour la lampe 631 5N rien trouvé a son sujet
(et tu sur que le poste fonctionné avent avec
les lampes qui son en place)
je ne vois pas de finale BF de sortie (puissance BF)
bizarre pour moi mais je ne connais pas tous?
d'autres te dirons
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-12-2021 à 13:10 sta |
|
Oui il y a bien 3x EF22
La lampe 631 5N n'est pas, à mon avis, la référence de la lampe. Ce sont des valeurs prises sur le socle de la lampe et non sur le verre, au dessus. À cet endroit, tout est noir aucune référence visible.
Je ne sais absolument pas si le poste fonctionnait avant
Le premier tansfo FI a été remplacé : de quel transfo parlez-vous ? Le gros ''classique'' ? Que veut dire F.I. ? Et comment voit-on qu'il a été remplacé ? Merci.
Il n'y a sur la radio, aucune référence ni marque. Elle est associée à un pick-up et tout est dans un meuble.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 21-12-2021 à 15:56 sta |
|
re
Que veut dire F.I (fréquence intermédiaire)
les transfos moyenne fréquence le premier a était
changer le rectangulaire celui de droite d'origine
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-12-2021 à 16:00 sta |
|
Ok pour le transfo FI qui a été remplacé : j'ai vu
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-12-2021 à 16:04 sta |
|
Maintenant, remplacer le condo 32 + 32 par 2 condos 47 450V négatif en commun et raccordé sur la lampe de filtrage c'est ok pour vous ?
C'est ce qui était fait avec le 32 + 32 non ?
|
|
| Sujet : Lampe HS Nouveau | De provence Le 21-12-2021 à 16:55 sta |
|
re
ATTENTION un deux fois 47µf =beaucoup
trop pour une valve 80 normalement pour une 80
=10 µf max car l'appel en courent et trop importent
avec des 47µf monte de 16µf ou des 33 ,mais pas
plus
il faudrait savoir combien mesure en ohms la résistance des secondaire
qui arrive sur les anodes de la 80 si la R et adéquate des 33µf OK
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-12-2021 à 17:36 sta |
|
Je suis vraiment mais vraiment dans un Forum de PRO !
Je peux mesurer les résistances des secondaires (j'ai ce qu'il faut). Si je comprends bien la résistances qui se situeraient entre la sortie du transfo et les anodes de la 80 ?
Sur la photo, je ne vois aucune résistance. Tout semble monté en direct. Non ?
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 21-12-2021 à 17:47 sta |
|
re
tu mesure la résistance de chaque demi enroulement
qui atterris sur les anode de la 80
poste débrancher bien sur
du point milieux du transfo a une extrémité puis l’autre extrémité
toujours par rapport au point milieux
quand je dit résistance je parle de la résistance du bobinage du transfo
d'alim le secondaire HAUTE TENSION celui qui arrive sur le support de la 80
sur les anodes (plaques)
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-12-2021 à 19:20 sta |
|
Ok, très clair.
Reste à trouver le point milieu.
Ok, j'y regarde.
Merci beaucoup.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 09:28 sta |
|
Bonjour à tous, bonjour Provence,
Concernant la mesure en ohm des enroulements secondaires, j'ai 2 questions :
- Faut-il que je dessoude les 4 fils qui arrivent sur les 4 plots de la 80 avant de faire les mesures ?
- Suivant la photo jointe, ne sachant pas où se situe le point milieu de mon transfo, je vais mesurer entre AB, CD, AC, AD, BC et BD. Ok pour vous ?
(pour info, il y a 6 fils qui sortent du secondaire : 4 vont sur la 80 et 2 vont sur la EF22 situé près du transfo)
Merci,
Francis
| |
|
| Sujet : Lampe HS Nouveau | De bthiry Le 22-12-2021 à 10:28 sta |
|
il suffit de retirer les lampes ...
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 11:20 sta |
|
Ah oui. Evidemment !
Merci.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 22-12-2021 à 11:47 sta |
|
re
le dessin que tu présente ne reflète pas
la structure réelle de ton transfo ,
REGARDE BIEN la ou sorte les deux fil
qui vont sur les anodes entre C deux fil
il y a celui qui ai le point milieux,il atterrie ou directement a la masse châssis
ou sur une résistance REGARDE BIEN ,
les 4 fil deux les anodes et les deux autres le chauffage en 5 volt
de la 80
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 14:34 sta |
|
Je pense avoir compris :
je mesure la résistance entre le fil soudé sur le repère 2 et le point milieu du transo qui est directement relié à la masse ou passe par une résistance juste avant.
Même procédé avec le fil soudé sur le repère 3.
Les repères 1 et 4 (F) sont pour le filament.
Super !
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 22-12-2021 à 15:19 sta |
|
re
si té sur que ce schémas du 22 12 21 a 14h34 correspond
a ton transfo alors OK
le point milieux ce trouve bien relier directement
a la masse du châssis ,
si tout autres et que le point milieux atterrie a une résistance
tu dessoude un coté pour pas faussé la mesure
DIT MOI SI TA BIEN COMPRIS ?
A+
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 15:30 sta |
|
Le schéma n'est pas celui de ma TSF. C'était juste pour illustrer le principe d'alimentation des anodes pour que je comprenne bien.
En effet, le plus difficile est d'identifier le fil du point milieu. S'il est directement relié à la masse ça sera rapide, s'il passe par une résistance je vais devoir chercher un peu. Oui je dessouderai dans ce cas ce fil lié à la résistance de façon à ne mesurer que les 2 enroulements qui alimentent mes anodes (plaques) de la 80.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 16:04 sta |
|

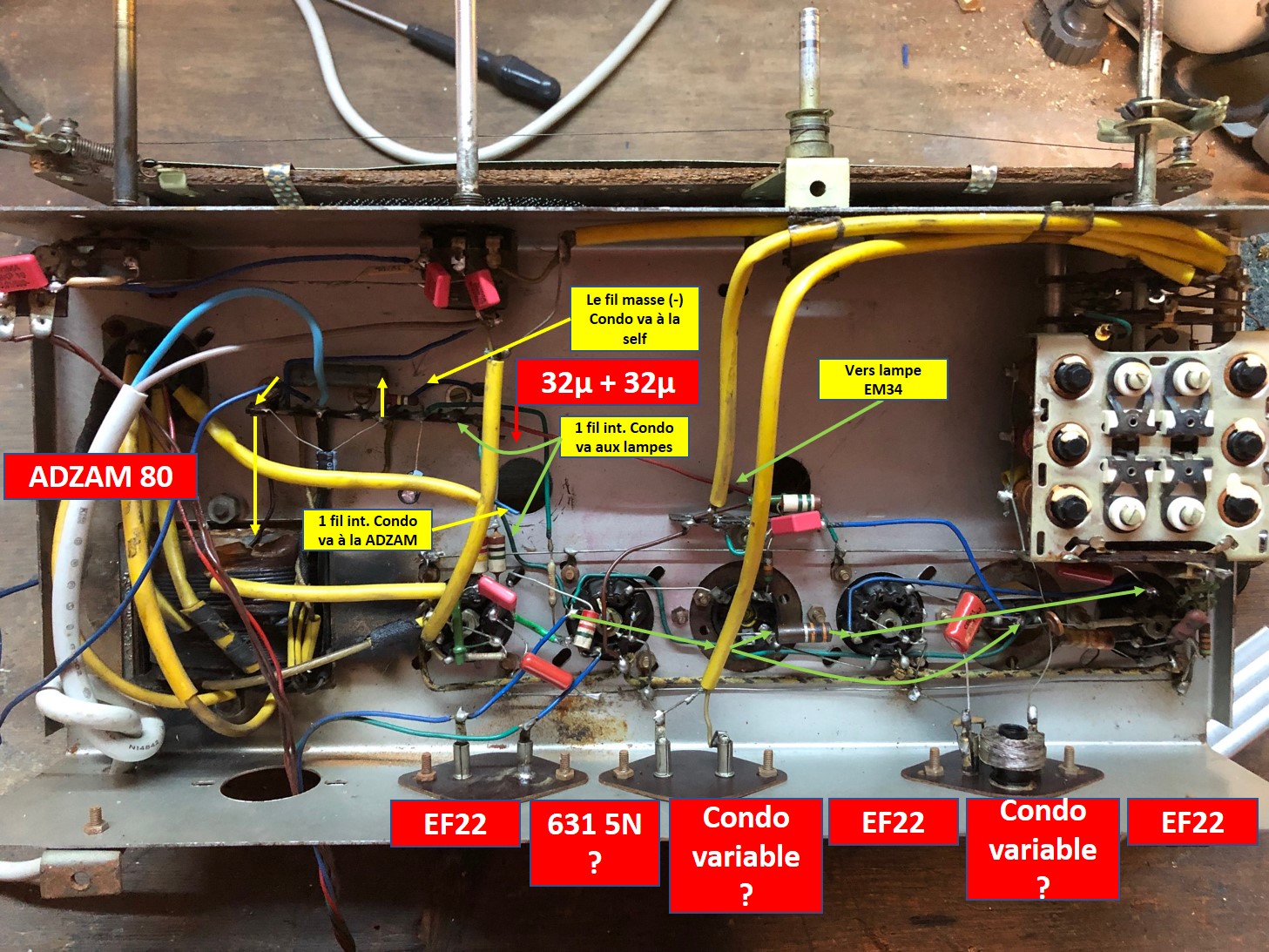

Voici mon transfo avec mes commentaires. Tout est bon pour moi si ce que j'ai fait est juste.
Mais je pense que oui
Un grand merci Provence. Sans vous (et les autres) je serais nul part.
J'apprends tous les jours grâce à vous ! Et c'est super motivant !!!
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 22-12-2021 à 16:29 sta |
|
RE
donc SI TE SUR, mesure chaque extrémité part rapport au point milieux
et donne la mesure pour voir combien d'ohms chaque
demie enroulement ,
|
|
| Sujet : Lampe HS Nouveau | De provence Le 22-12-2021 à 17:04 sta |
|
RE
suis pas certain mais il me semble que
le transfo a un peut chauffer ,
a tu mesurai le primaire du transfo pour voir s'il ai intègre
voir si pas de cours circuit on ne sait jamais ,
il n'a pas une BONNE TÊTE
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 17:07 sta |
|
En effet il n'est pas beau à voir. Je le testerai aussi ce soir mais quand j'allumais la radio, ça semblait aller et pas d'odeur.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 19:43 sta |
|
Voici les valeurs :
- 376 ohms entre anode plot 2 et point milieu (= masse châssis. Pas de résistance)
- 389 ohms entre anode plot 3 et point milieu.
Pas de court circuit sur le primaire, aucune perte vers la masse. Valeur 23 ohms sur l'enroulement du primaire.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 22-12-2021 à 19:48 sta |
|
re
OK alors avec cette valeur en ohms
tu peut mettre une 33µF 450 volt
une 47 fait un appel trop fort en courant
(cella uniquement mon avis)
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 22-12-2021 à 19:51 sta |
|
SUPER !
Merci mille fois.
Je commande ce qu'il faut et je vous informe du résultat.
Passez une bonne soirée,
Cordialement,
Francis
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 30-12-2021 à 18:07 sta |
|
Bonjour à tous,
J'espère que vous avez passez de bonnes fêtes de Noël.
J'ai monté les deux condos 33uf et toujours pas de radio.
J'ai interverti les EF22 pour voir, toujours rien.
J'ai changé la EM34 (œil magique), toujours rien.
Par contre, toutes les lampes chauffent (modérément) et aucune surchauffe constatée après plus d'une heure.
J'ai travaillé, mécaniquement sur la platine. Elle est réparée.
Par contre le son du haut parleur n'est pas bon. Je n'ai pas beaucoup de puissance, beaucoup d'aigus et si je mets un peu de grave avec le bouton de la tonalité, la membrane rentre en résonance. Soit l'amplification n'est pas bon, soit le haut parleur à un problème.
Qu'en pensez-vous ?
Merci,
Francis
|
|
| Sujet : Lampe HS Nouveau | De provence Le 30-12-2021 à 19:35 sta |
|
re
fait un essai en connectent le fil d’antenne
sur la broche n° 6 de la première EF22 (grille G1)
fait très ATTENTION de ne pas faire de cours circuit
(et touche uniquement la broche N°6)
pour le mauvais son peu y avoir plusieurs raison
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 30-12-2021 à 19:41 sta |
|
J'ai soufflé le haut-parleur, inversé une ef22 et le son est meilleure. Je pense même qu'il est bon. Pas évident de juger car je n'ai pas d'expérience. Le son est un ''vieux son'' mais ok je pense.
Par contre le réglage de la tonalité donne toujours de la résonance quand je vais dans les ''trop'' graves.
J'ai mesuré le transfo du HP :
Primaire 397 ohms
Secondaire 0,8 ohms
Pas de perte à la masse
Alimentation primaire 230v
Secondaire 10,5v
|
|
| Sujet : Lampe HS Nouveau | De provence Le 30-12-2021 à 22:36 sta |
|
re
comme des-jas dit fait cette manœuvre
''fait un essai en connectent le fil d’antenne
sur la broche n° 6 de la première EF22 (grille G1)
fait très ATTENTION de ne pas faire de cours circuit''
pour voir si tu reçois
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 30-12-2021 à 23:15 sta |
|
Bonsoir Provence,
Pour ne pas faire de bêtises, la première ef22 est celle du côté transfo ?
Je pensais qu'après le filtrage, c'était l'amplification son et ensuite la réception radio.
C'est quoi la grille G1 ?
Comme antenne, je connecte un simple fil de longueur +/- 1 mètre ?
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 31-12-2021 à 00:10 sta |
|
Ok pour la grille en G1. J'ai compris.
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 31-12-2021 à 13:07 sta |
|
re
(je connecte un simple fil de longueur +/- 1 mètre ? )
NON une bonne dizaine de mètres et mème plus
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 01-01-2022 à 15:19 sta |
|
Bonjour et bonne année à tous !

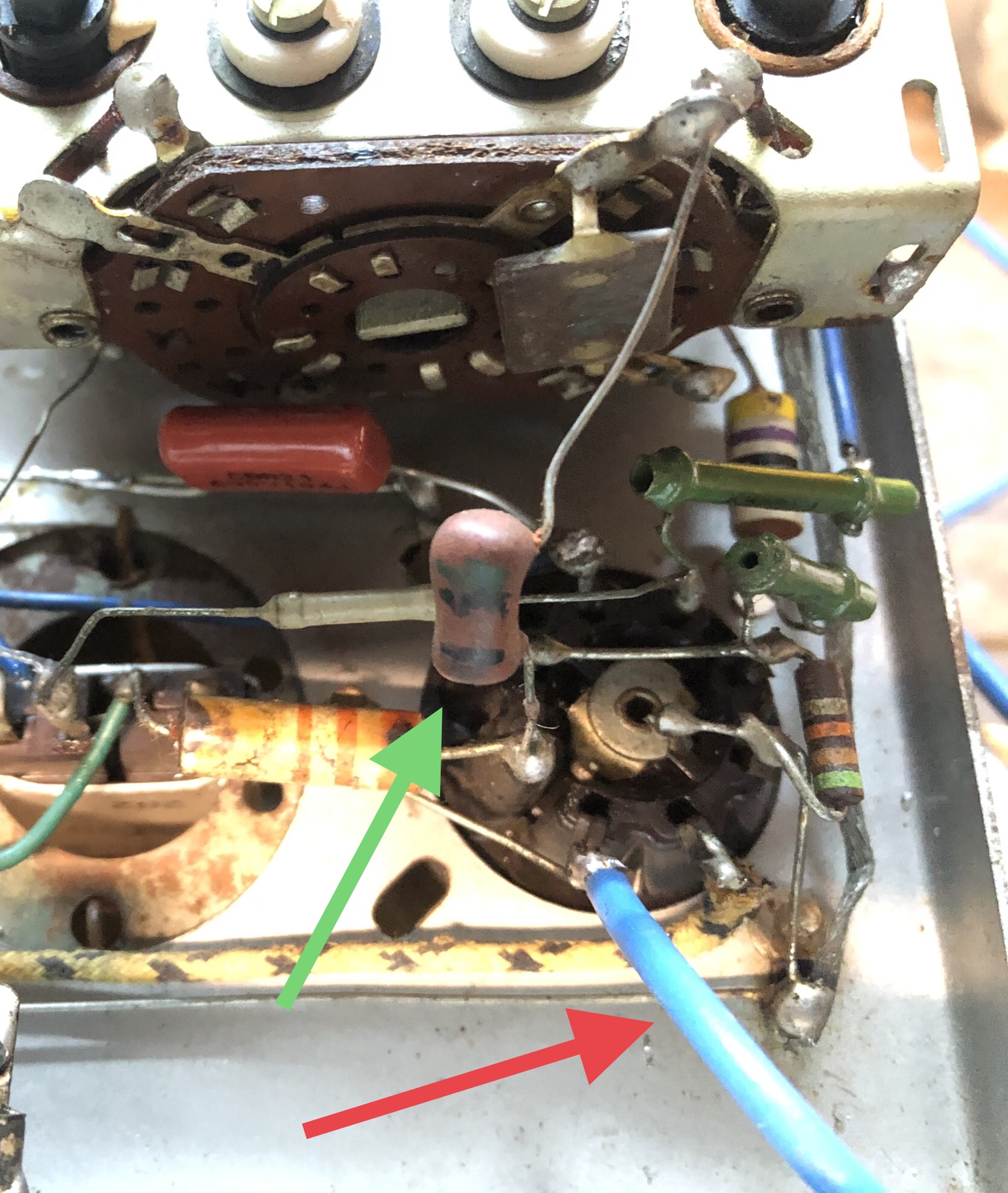

J'ai mis un fil (+/- 30m) à la borne 6 de la dernière ef22. Flèche rouge sur la photo.
R.a.s. toujours aucune réception.
Par contre quel est ce composant (flèche verte) ? Est-ce un condo?
J'ai mesurer en ohms, absolument rien ne passe.
Il est entre la borne 7 et le sélecteur d'ondes.
Merci,
Francis
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 01-01-2022 à 16:08 sta |
|
Rien ne passe et ne se charge pas non plus comme un condensateur.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 01-01-2022 à 16:54 sta |
|
re
bonne année 2022
ce que tu montre avec la flèche verte
UN CONDO
je ne sais pas ou tu réside mais en journée
il ne reste pratiquement plu rien comme réception
faire un essai le soir vers 23 h
si tu a un schémas de ce poste peut-être que je pourrai
mieux comprendre et te faire aide
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 01-01-2022 à 18:07 sta |
|
Bonjour Provence,
En effet, un Condo car j'ai mesuré la tension entre la patte côté broche 7 de la ef22 et la masse et j'ai 220v en =. Fait la même chose avec l'autre patte du Condo, 0v.
J'aurais peut-être dû le changer vu que je les ai tous changés. Mais quelle valeurs mettre ?
Je n'ai plus aucun craquement au niveau du son. J'ai passé les potentiomètres volume et tonalité à la bombe contact.
Reste maintenant la réception radio. J'habite en Lorraine (Longwy) mais ce poste est pour ma fille qui habite Namur en Belgique.
Aucun schéma disponible car aucune référence sur la radio et pickup.
|
|
| Sujet : Lampe HS Nouveau | De provence Le 01-01-2022 à 18:16 sta |
|
re
ce poste comporte (3 trois) EF22
je ne comprend pas le fonctionnement
y a pour moi des incohérences que je
n'arrive pas a assimiler
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 01-01-2022 à 20:29 sta |
|
''3x ef22'' Ah ça c'est pas cool du coup.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 01-01-2022 à 22:22 sta |
|
Toutes mes excuses, je viens d'identifier la quatrième lampe: Adzam EBL21
À peine visible !

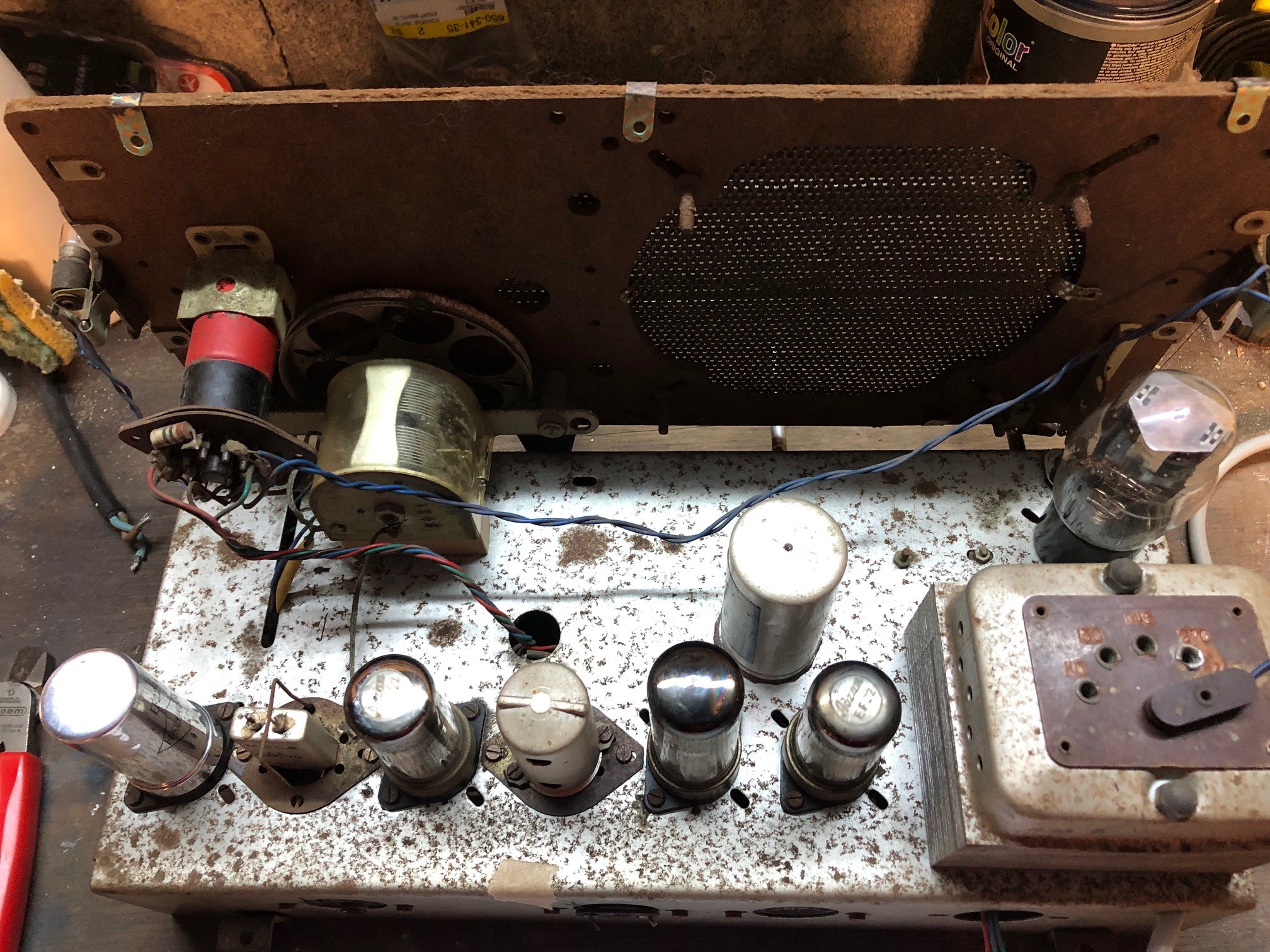

En partant du transfo il a donc :
EF22
EBL21
EF22
EF22
En espérant que ça puisse aider
|
|
| Sujet : Lampe HS Nouveau | De provence Le 01-01-2022 à 23:25 sta |
|
RE
Dis moi si sur le support de la EBL21
broche n°2 (ANODE PLAQUE ) en regardent de dessous
si il a un fil qui atterrie sur le transfo de sortie BF
(je suspecte la EBL21 pas a sa place suis pas sur mais un doute)
car tu a dit qu'il y avez de la BF
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 02-01-2022 à 00:25 sta |
|
Rholala ! Bien vu !!!
Je pense effectivement qu'il a une erreur.

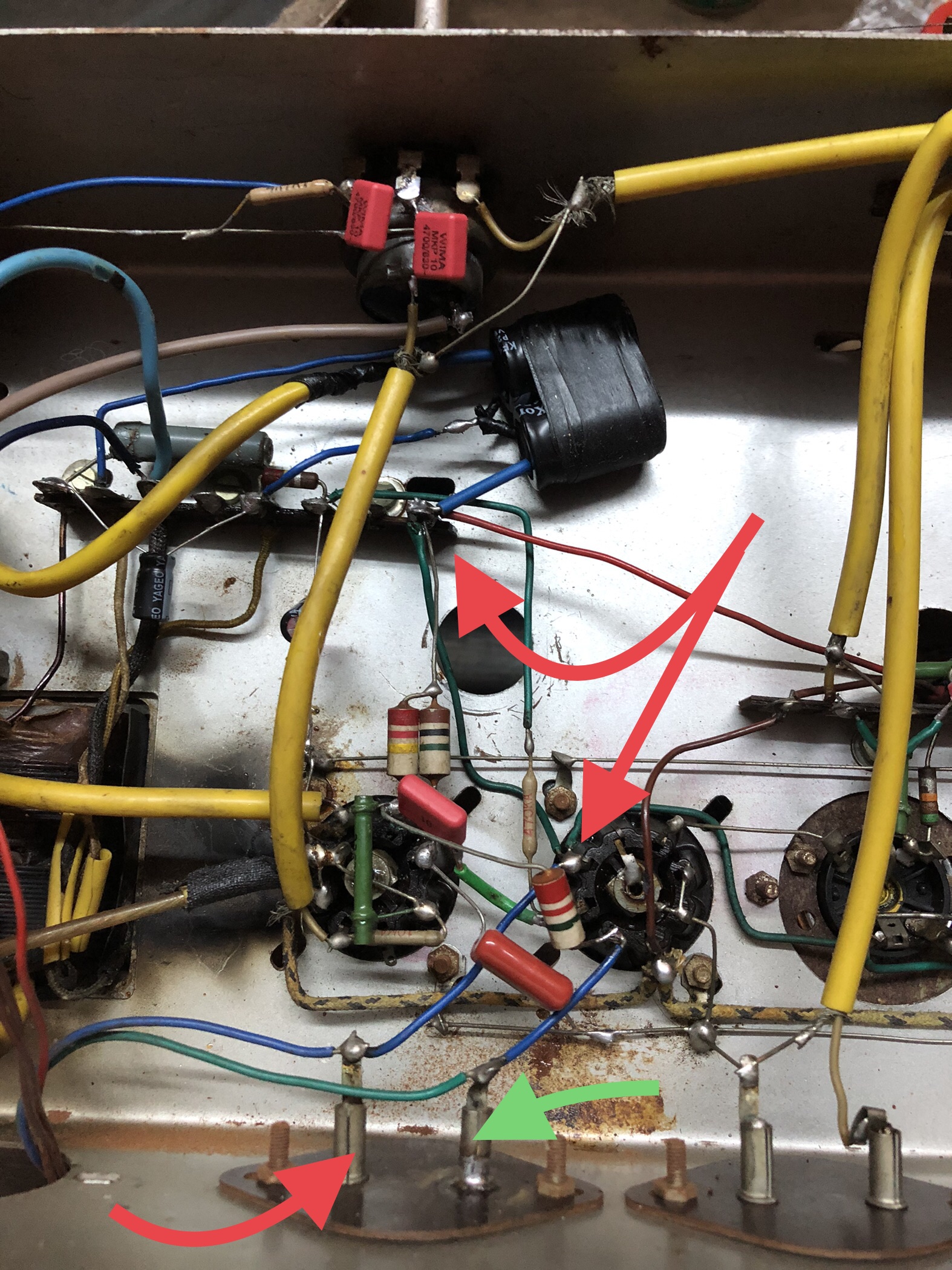

Flèches rouges sur la broche 2 de la EBL21 et qui est liée à la sortie haut-parleur du châssis et va à alimenter le haut-parleur externe (flèche verte). Je dis bien ''alimenter'' car il y a 220v= entre ce fil et la masse châssis. Et ça ce n'est pas possible car les fiches femelles hp sur le châssis sont apparentes côté extérieur châssis : risque d'électrocution !
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 02-01-2022 à 10:16 sta |
|
Ben je ne sais plus quoi penser.

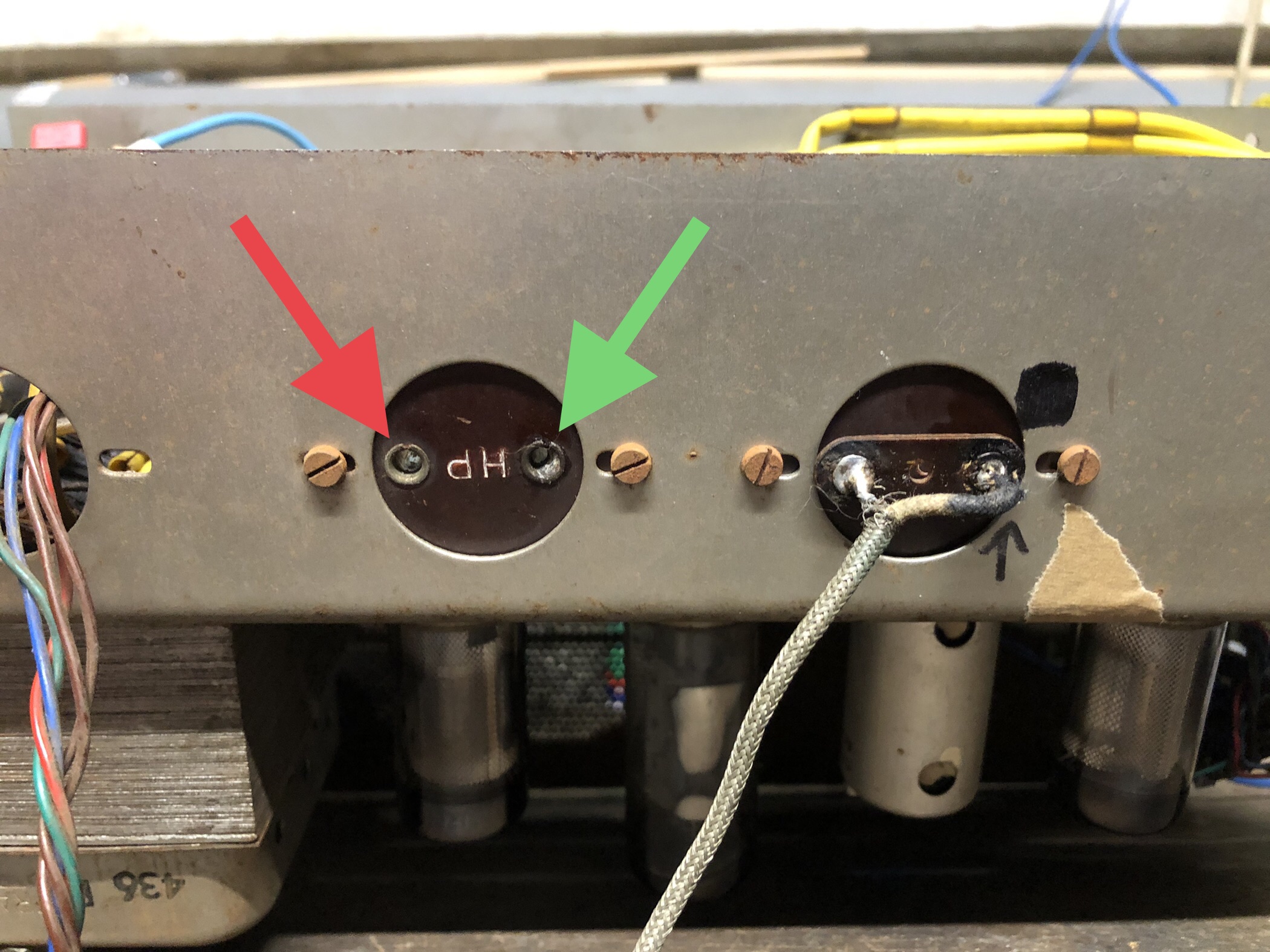

Sur les deux fiches femelles sortie haut-parleur du châssis, il y a 260v (mesure entre masse châssis et fiches).
C'est logique quand regarde les flèches rouges sur la photo.
Dans ce cas, c'est dangereux car ces fiches sont accessibles à l'extérieur du châssis (voir photo).
| |
|
| Sujet : Lampe HS Nouveau | De bozec Le 02-01-2022 à 11:31 sta |
|
Bonjour
A partir du schéma que je vous joins, essayer de faire le schéma de votre poste soit en corrigeant celui-ci soit vous en dessiner un autre ; vous pouvez utiliser paint pour cela
Si vous avez des tensions sur des points précis n'hésiter pas à les faire paraître;
c'est peut être la seule façon de vous en sortir.
cordialement Bozec
| |
|
| Sujet : Lampe HS Nouveau | De bthiry Le 02-01-2022 à 11:53 sta |
|
comme déjà dit le 21-12-2021 à 11:51 je soupçonne que le premier tube HF doive être une ECH21.
Une EF22 a peut-être été placée là pour boucher le trou ?
|
|
| Sujet : Lampe HS Nouveau | De TSF-59 Le 02-01-2022 à 12:51 sta |
|
Bonjour à tous,
Je viens de lire l'intégralité de ce fil
c'est passionnant de voir les gros bras du Dépannage Radio
venir en aide à un collectionneur qui réalise son premier dépannage
tout en apprenant les subtilités d'un récepteur à tubes :
- Fonction alimentation : redressement et filtrage de la Haute Tension, alimentation des filaments.
- Partie Haute Féquence
- L'oscillateur local OL, le mélange avec la HF : principe du Super Hétérodyne pour obtenir la FI ou MF.
- Partie Fréquence Intermédiaire FI, ou Moyenne Fréquence MF pour amplifier la fréquence intermédiaire, les transformateurs FI..
- La partie démodulation, CAG Contrôle Automatique du Gain, mesure du signal radio reçu grâce à l'oeuil magique
- La partie Basse Fréquence BF : le Préampli, l'Ampli de Puissance, potentiomètre de volume BF, potentiomètre de tonalité, Transformateur BF suivi du Haut Parleur.
- quelques Accessoires : Bouton Marche/Arrêt, Commutateur de Gamme, Entrée Pick Up, Sortie Haut Parleur supplémentaire ....
il y a du pain sur la planche pour dépanner un poste.
Encore bravo pour ce fil de discussion.
Tous mes meilleurs voeux de santé et bonheur pour cette nouvelle année 2022 à tous les participants du site tsf-radio.
TSF-59 Alias F6GUR
|
|
| Sujet : Lampe HS Nouveau | De provence Le 02-01-2022 à 13:41 sta |
|
re
salut Benoît ,je pense que cette EF22 ce trouve être la préremplie BF
mais l'ordre de placement un peu disparate ,CAR on vois le condo de
liaison atterrir sur G1 de la EBL21 ,,
pour les deux fil bleu qui arrive sur le support prise HP supplémentaire
un l'anode l'autre G2 qui ENSUITE rejoigne le transfo BF
le fil VERT et fil BLEU ,,
dans cette configuration le HP supplémentaire doit être pourvue d'un transfo
BF de sortie
dans tous les cas un peu bizarre ce poste (pour moi du-moins)
Famu faire comme te demande Bozec le 02.01.22 a 11h31
|
|
| Sujet : Lampe HS Nouveau | De provence Le 02-01-2022 à 13:46 sta |
|
re
TSF 59 je n'avez pas vu ton post
quand j'ai commencer a écrire
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 02-01-2022 à 15:10 sta |
|
oui mais il manque une changeuse fréquence (ECH21 ?)
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 02-01-2022 à 15:14 sta |
|
EF22 en changeuse de fréquence ??????? ne me semble pas correct
EF22 en FI OK
EF22 en préampli BF OK
EBL21 en détectrice et finale BF OK
80 en redresseuse OK
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 02-01-2022 à 16:08 sta |
|
Merci à tous de participer à cette discussion. J'apprends beaucoup et grâce à vous j'avance.
Je vais partir d'un schéma existant avec 6 lampes reprenant ces références ECH21, EF22, et EBL21 et je le modifierai suivant le câble de ma TSF.
Enfin je vais faire de mon mieux.
Merci encore.
Petite question : c'est normal, pour vous, d'avoir 260v sur les deux fiches haut-parleur situées sur le châssis ?
|
|
| Sujet : Lampe HS Nouveau | De bozec Le 02-01-2022 à 16:16 sta |
|
Non absolument pas
La précédente intervention sur ce châssis a laisser des traces;;; et vous en voyer les conséquences
Il aurait mieux valu, pour quelqu'un qui débute dans la restauration de commencer par un appareil
|
|
| Sujet : Lampe HS Nouveau | De provence Le 02-01-2022 à 18:35 sta |
|
re
alors je regarde je regarde ect ect et cella me chagrine
comme des-jas dit il manque la changeuse
entre autre une ECH21 ?
JUSTE EN DESSOUS L’ŒIL
http://www.tsf-radio.org/…
et encore une fois comme dit précédemment
la changeuse reste primordiale sur ce montage,
(bon courage l'ami Famu)
|
|
| Sujet : Lampe HS Nouveau | De bozec Le 02-01-2022 à 18:44 sta |
|
tiens la fin de mon message précédent est restée dans le nuage
''de commencer par un appareil '' complet dans son jus et non bricolé.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 02-01-2022 à 20:52 sta |
|
En effet, il aurait mieux valu pour moi avoir un poste dans son jus mais pas de chance...ce n'est pas le cas
J'ai fait le schéma au bouillon et demain, si je trouve un peu de temps, je le poste au propre.
J'ai relevé quelques tensions sur tous les éléments afin d'aider à la compréhension comme demandé par Bozec.
Attention, il ne sera pas aussi facile à lire qu'un schéma original. Dans le mien, les fils se croisent
Très bonne soirée à vous tous,
Famu
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 03-01-2022 à 20:58 sta |
|
Bonsoir,
Voici le schéma...J'ai fait pour le mieux
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 03-01-2022 à 21:00 sta |
|
C'est fou ce montage au niveau de la BF (enfin je crois...)
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 04-01-2022 à 21:36 sta |
|
Bonsoir,
j'upload le schéma avec quelques mises à jour (secondaire transfo, alimentation filaments valves et lampes).
et quelques valeurs de tensions revues.
Le problème que je rencontre et que mon voltmètre ne me dit dit pas si je contrôle une tension continue ou alternative. Du coup...ça change tout.
Autre remarque, l'alimentation du filament se fait entre les bornes 1 et 8 sur EF22 (et éventuellement sur une ECH21). Alors pourquoi j'arrive sur la borne 5 sur la première (HF) et la deuxième (FI). Je confirme, c'est bien la broche 5...mais elle chauffent !
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 05-01-2022 à 07:02 sta |
|

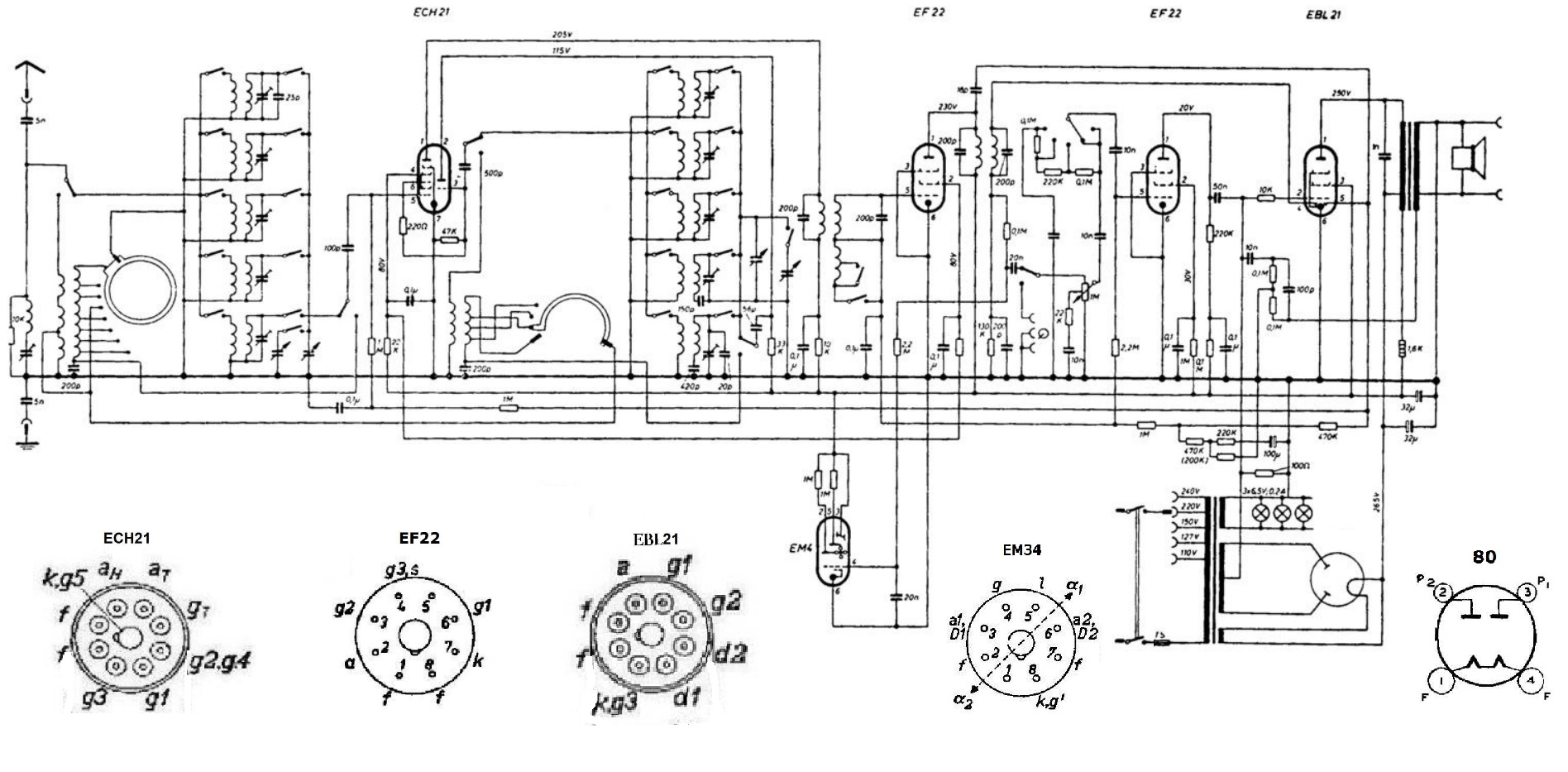

Bonjour,
Ci-joint le schéma type de vos lampes.
Si votre schéma est correct les 2 lampes de droite ne sont pas compatibles avec votre schéma a minima pour l'alimentation filament
Déposer vos 2 lampes de droite et vérifier a l'ohmmètre si si les broche 1 et 8 ne sont pas en contact avec d'autre broches de vos lampes.
l'ech21 n'est pas compatible avec votre schéma pour l'alimentation filament
Etes vous certains du repérages des numéros de broches ?
Cdt,
Francois
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 05-01-2022 à 08:27 sta |
|
Bonjour fa77157,
Oui, absolument certain du repérage des numéros de broches. J'ai vérifié plusieurs fois car j'étais étonné au niveau de l'alimentation du filament évidemment.
Autre confirmation, la broche 1 de la 3ième lampe en partant de la gauche n'est pas raccordée. Là aussi, gros étonnement de ma part sachant que l'alimentation du filament se fait entre les broches 1 et 8 pour les lampes EF22, EBL21 et ECH21 (que j'ai commandée ).
Par contre, ce qui m'étonne et j'en suis certain aussi c'est que cette 3'ième lampe chauffe (et on voit bien la résistance rougir) . La 4ième lampe je ne sais pas si elle chauffe (enveloppe métallique). Je l'inverserai ce soir pour vérifier.
MERCI
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 05-01-2022 à 08:50 sta |
|
...petit complément à mon poste précédant.
Merci pour vos schémas. Je les avais et je m'en suis servi pour trouver les broches (1 et 8) d'alimentation des filaments.
Par contre peut-être pouvez-vous m'aider. À quoi correspondent les valeurs encadrées dans un rectangle ? Dans un rond, c'est la tension.
Merci,
Famu
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 05-01-2022 à 10:49 sta |
|
mA
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 05-01-2022 à 11:31 sta |
|
Bonjour,
l'explication de la lecture des images de radio tubes
Avez-vous mesuré l'isolement (ohmmètre) des vos tubes entre broches ?
Pouvez vous mesurer le 6.3V sur vos supports sans lampes ?
Pour moi, vous n'avez pas les bonnes lampes sur votre poste radio
A+
Francois
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 05-01-2022 à 11:44 sta |
|
Oui j'ai mesuré le 6,3v (6,08v exactement) à chaque plot. Fil, en bas du châssis (isolé coton jaune et noir) qui sort du transfo et qui va alimenter toutes les lampes (voir photo).
J'ai mesuré à l'ohmmètre certaines lampes (valve notamment) au niveau des bornes 1 et 8 mais je ferai un nouveau contrôle ce soir.
Merci pour l'info mA.
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 05-01-2022 à 12:23 sta |
|
...et la pièce jointe que je viens de découvrir !
|
|
| Sujet : Lampe HS Nouveau | De omale 13 Le 05-01-2022 à 17:19 sta |
|
bonsoir Famu
ai t'il possible de te joindre au téléphone
si oui dis le moi
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-01-2022 à 08:52 sta |
|
Bonjour à tous,
TRES bonne nouvelle...Mon schéma était faux !
La numérotation des 2 dernières lampes (sur mon plan) n'était pas correct.
En fait, je me suis basé sur les numéros inscrit sur les supports de lampe mais ils ne correspondent pas à la numérotation des pin de la lampe.
Les supports sont les mêmes pour les 5 lampes sauf que les trois premiers ont les numéros qui sont alignées aux numéros de la lampe mais pas les deux derniers supports.
Je trouve cela très bizarre mais, en toute honnêteté...ça m'arrange
J'ai refait quelques mesures, avec un autre matériel qui indique le CC et le C alternatif, pour confirmer les tensions inscrites sur mon schéma.
Bonne journée,
Francis
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 06-01-2022 à 09:33 sta |
|
Bonjour,
Pour la première lampe (droite) , prenez une ech21 et regarder si le câblage est cohérent avec cette lampe (a faire sur papier ). En regardant rapidement cela a l'air d'être cohérent .
A+
Francois
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-01-2022 à 09:41 sta |
|
Merci François
J'ai reçu la ECH21 que j'avais commandée hier soir mais je n'ai pas eu le temps de faire l'essai.
Sera fait ce soir.
Ce qui n'est pas encore clair pour moi, c'est l'alimentation du haut-parleur...
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 06-01-2022 à 11:42 sta |
|
Bonjour,
Avant de mettre la ECH21, il est impératif de vérifier la cohérence du câblage avec cette lampe !!!!
Si vous voulez comprendre le fonctionnement de votre poste, il est nécessaire de faire un schéma du type comme celui joint au message de Bozec, dans le cas contraire vous n'allez jamais comprendre comment cela fonctionne
A+
Francois
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 06-01-2022 à 16:04 sta |
|
le poste étant à l'arrêt,
combien mesurez-vous à l'ohmmètre entre la broche 7 de la EBL21 et la masse ?
cela devrait être environ 125 ohms.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-01-2022 à 16:34 sta |
|
Bonjour Bthiry,
Vous parlez bien de la EBL21. Pas de la ECH21 ?
Car sur la EBL21, les broches 7,8 et 9 sont directement reliées à la masse
| |
|
| Sujet : Lampe HS Nouveau | De bozec Le 06-01-2022 à 16:45 sta |
|
Bonjour
Bthiry : ce poste a une polarisation par le moins au niveau de la cathode finale ; lors du remplacement des condos de filtrage( ce sujet a été abordé.)
Famu : il s'agit du tube EBL21
cordialement Bozec
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-01-2022 à 17:16 sta |
|
Donc 0 ohmm avec la EBL21 (ou j'ai pas bien tout compris?).
|
|
| Sujet : Lampe HS Nouveau | De provence Le 06-01-2022 à 17:40 sta |
|
re
francis je vous cite
''Car sur la EBL21, les broches 7,8 et 9 sont directement reliées à la masse ''
sur la EBL21 il n'y a que 8 broches
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 06-01-2022 à 17:45 sta |
|
Oui mais j'ai compté celle qui est au centre (la 9) qui est soudée avec la 7 et la 8.
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 07-01-2022 à 23:17 sta |
|
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 10-01-2022 à 08:30 sta |
|
Bonjour à tous,
Petit update de la situation :
- J'attends toujours ma ECH21 que j'ai commandé (la première reçue avait le filament coupé)
- Ci-joint le schéma de mon H.P. Craft à bobine d'excitation.
Quelqu'un peut me dire si le branchement de ce H.P. est correct d'après le schéma ?
Grand merci,
Bonne journée,
Francis
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 10-01-2022 à 09:37 sta |
|
Bonjour,
Ci joint le schéma type d'une EBL21
Plusieurs erreurs sur votre schéma et confusions des bobines
A+
Francois
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 10-01-2022 à 09:53 sta |
|
Bonjour François,
J'ai déjà le schéma d'une EBL21 et je n'arrive pas à avancer...
Sur mon schéma, j'ai retranscrit ce que j'ai constaté comme branchement réel suer ma TSF.
Pourquoi confusion sur le bobines ?
La bobine dans l'axe du HP n'est pas la bobine d'excitation ?
Le transfo fixé sur le côté du HP n'est pas la bobine de filtrage ?
Je ne sais plus quoi penser
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 10-01-2022 à 10:08 sta |
|
Famu,
Mettez en ligne votre schéma avec la lampe en réel filament anode/cathode/grille comme sur mon schéma
Sur votre schéma a quoi sert la cathode ?
Schema de principe
Transfo / lampe de redressement / capa et bobine de filtrage / alimentation ht de la lampe
La bobine dans l'axe du HP n'est pas la bobine d'excitation ? combien de fil 2 ou 4
Le transfo fixé sur le côté du HP n'est pas la bobine de filtrage ? combien de fil 2 ou 4
la bobine du HP est alimenté par quel transfo ?
Ce sera le seul moyen d'avancer correctement sur votre dépannage
A+
Francois
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 10-01-2022 à 11:24 sta |
|
OK François.
J'en prends bonne note et je regarde à tout ça ce soir
Merci et bonne journée,
Francis
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 11-01-2022 à 09:36 sta |
|
Bonjour à tous,
Voici une mise à jour de mon schéma (avec la représentation standardisée des lampes).
Ayant un doute sur la bonne référence des lampes qui sont sur le châssis, pouvez-vous me donner votre avis si ces lampes sont bien à leur place ?
J'ai un doute sur la EF22 qui se trouve à droite (près du transfo.) et la ECH21 (Actuellement une EF22 sur le châssis mais ne convient pas. LA ECH21 semble convenir non?).
Merci,
Francis
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 11-01-2022 à 11:51 sta |
|
''J'ai un doute sur la EF22 qui se trouve à droite (près du transfo.)'' : la première à gauche, pardon.
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 11-01-2022 à 11:53 sta |
|
quelle tension sur G1 de EBL21 ?
si vous touchez G1 de EBL21 entendez-vous un ronflement dans le HP?
si vous touchez G1 de EF22 (celle entre la 80 et la EBL21 sur le schéma) cela ronfle t'il
(plus fort) dans le HP?
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 11-01-2022 à 12:01 sta |
|
Bonjour,
Quelques remarques pour la visibilité du schema
ajouter les valeurs de r et c et modifier les schema de la ebl21 (séparation des fonctions)
voir le schéma pour mes autres remarques
cela commence a ressembler a un vrai schema
La première ef22 parait a sa place, c'est le schema qui te met un doute . il faudrait l'inverser avec la EBL21 pour avoir une bonne visibilité
Bonne idée le message de De bthiry
A+
Francois
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 11-01-2022 à 12:26 sta |
|
Bonjour,
Merci pour vos réponse
''quelle tension sur G1 de EBL21'' G1 = grille 1 ?
Si c'est le repère 3 : je ne l'ai pas mesuré. Je le ferai ce soir.
Sinon :
2 :204v=
4: 250v=
5,7,8 : 0v (masse châssis)
6: -0,5v
Juste pour confirmation :
G1 = repère 3 sur la EBL21 ?
G1 = repère 6 sur la EF22 ?
->Ajouter broche 5 sur la EBL21 qui était manquante sur le schéma précédent
->Pour info, ECH21 reçue hier mais pas encore montée car je préfère attendre votre avis avant de le faire
Francis
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 11-01-2022 à 12:31 sta |
|
François : Très pour les commentaires sur mon schéma.
Par contre, il est trop zoomé : on ne voit pas tout.
Tu peux le reposter ?
Je ferai les modifications pour plus de clarté.
Merci
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 11-01-2022 à 12:32 sta |
|
François : je confirme, pas de résistance ni de capa. en 7
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 11-01-2022 à 12:38 sta |
|
François :
''et modifier les schéma de la ebl21 (séparation des fonctions)''
Je ne comprends pas ce que je dois faire.
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 11-01-2022 à 12:38 sta |
|
Le schema complet , désolé
A+
FRancois
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 11-01-2022 à 12:43 sta |
|
La lampe a 2 fonctions
Amplification (bornes 2 3 4 ) et redressement (5 6) commun (1 8 7)
il faut les séparer comme tu as fait pour la ECH21 ou reprendre le schema de la EBL21 que J'avais posté
Tu gagneras en lisibilité en compréhension
A+ Le velo m'attend
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 11-01-2022 à 17:34 sta |
|
oui,
G1 = grille 1
que se passe-t'il quand tu les touches ?
Benoît
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 12-01-2022 à 09:05 sta |
|
Bonjour à tous,
Alors bonne nouvelle : ma TSF fonctionne !
J'ai monté la ECH21 et la radio va (quelques radios en OC, rien en PO, RTL en GO et en BE...je ne sais plus)
Avec la ECH21 montée j'ai repris les tensions (schéma à jour ci-joint).
Pour Benoît :
si je touche G1 = repère 3 sur la EBL21 -> ça ronfle
si je touche G1 = repère 6 sur la EF22 -> ça ronfle (vraiment) plus fort
Encore un petit problème : le potentiomètre volume est au minimum est le son est déjà fort. À peine je le tourne et le son devient très fort. Le haut-parleur rentre en saturation.
Pour info le potentiomètre fonctionne car je n'ai pas de problème lorsque j'utilise le pick-up et pas de craquement).
Autre info, le son avec le pick-up est beaucoup moins fort que le son avec la radio. Avec la radio, j'ai un bruit de fond dans le HP.
Sur le schéma, j'ai revérifié toute l'alimentation au niveau du H.P. et c'est conforme au réel.
Encore merci pour toute l'aide apportée mais j'ai encore un peu besoin de vous
Amicalement,
Francis
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 12-01-2022 à 11:22 sta |
|
Bonjour,
Regarde bien ton schema
Sur le bouton M/A Volume
2 fils = M/A
Volume = 1 seul fil ? manque peut être une masse quelque part !
A+
François
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 12-01-2022 à 13:13 sta |
|
Bonjour François,
Schéma mis à jour (désolé, il ne comporte pas tous les ''détails'')
Il y a bien ce qu'il faut apparemment.
Photo ci-jointe également.
À+
| |
|
| Sujet : Lampe HS Nouveau | De provence Le 12-01-2022 à 16:08 sta |
|
bonjour a tous
salut Francis suis bien heureux que ton poste fonctionne
François et Benoît ton bien aidée ,
a tous porté vous bien
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 12-01-2022 à 16:50 sta |
|
Un grand merci à toi également François.
Tes conseils et tes infos ont été très utiles pour moi et ont fortement contribué à la remise en état de mon poste.
Encore un ''petit'' problème à régler mais ça devrait aller.
Francis
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 12-01-2022 à 17:08 sta |
|
Oup's...confusion sur le prénom, je répondais à Provence
Mais c'est tout aussi valable pour François bien sûr
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 13-01-2022 à 06:28 sta |
|
Bonsoir,
La fin de l’histoire
Fait un schéma complet de ton poste et cherche à comprendre le fonctionnement de ton poste par étage.
Je sais que c’est long à faire, mais cela t’apprendra plus que nous ne pouvons t’apporter.
Cdt,
Francois
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 13-01-2022 à 17:22 sta |
|
avec -1v sur la grille, la EF22 en préampli doit amplifier à plein pot !
il faut peut-être vérifier la valeur des résistances dans le circuit de polarisation:
(valeurs réelles >< valeurs lues sur le corps des résistances)
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 13-01-2022 à 18:02 sta |
|
Bonjour Benoît,
C'est vraiment l'impression que ça me donne : ça amplifie un peu trop fort.
Par contre, j'ai besoin de comprendre. le -1v en cathode 6 vient du fait qu'il n'y a que 100v en anode ?
S'il y avait 250v, la tension à la cathode serait plus basse, genre -2v et du coup ça amplifierait moins ?
Je pense que j'écris n'importe quoi...
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 13-01-2022 à 19:45 sta |
|
il faut peut-être vérifier la valeur des résistances dans le circuit de polarisation ??
A+
FRancois
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 14-01-2022 à 09:55 sta |
|
pour chaque résistance dans la moitié gauche de ton schéma,(à gauche de la ebl21)
regarde la valeur indiquée sur la résistance (code couleur) et reporte ces valeurs sur le schéma.
ensuite tu en dessoudes une patte et tu la mesures et tu indiques la valeur réelle sur le schéma entre parenthèses pour la différencier de la valeur théorique.
je ne comprends pas comment la EF22 est polarisée, vérifie ton schéma, en particulier où est connectée la résistance connectée d'un côté à G1 de la EF22 ?
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 14-01-2022 à 12:23 sta |
|
Bonjour Benoît,
En-pièce jointe le câblage de la EF22 avec sa photo. Je ferai les mesures, comme tu as dit, ce soir.
Par contre, à ta question:
''je ne comprends pas comment la EF22 est polarisée, vérifie ton schéma, en particulier où est connectée la résistance connectée d'un côté à G1 de la EF22 ?''
pour moi tout est clair sur le schéma si on parle de la broche 6.
| |
|
| Sujet : Lampe HS Nouveau | De bthiry Le 14-01-2022 à 14:27 sta |
|
au vu de la photo, je ne suis
pas trop sûr que les deux composants sur le support de la EF22 que tu indiques comme résistances ne soient pas plutôt des condensateurs céramique ? C'est quasi certain pour celui qui est vert au premier plan...
|
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 14-01-2022 à 14:46 sta |
|
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 14-01-2022 à 15:04 sta |
|
Alors oui c'est une interrogation pour les composants en vert (je les avaient considérés comme condensateurs sur mes premiers plans.
Pour le composant plus clair, pour moi c'est une résistance (de mémoire, inscription 1K)
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 14-01-2022 à 15:30 sta |
|
le vert est un condensateur!
|
|
| Sujet : Lampe HS Nouveau | De provence Le 14-01-2022 à 15:37 sta |
|
re
''le vert est un condensateur! ''
sur et mème certain
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 14-01-2022 à 16:08 sta |
|
il faudrait indiquer par un point épais si il y a connexion ou non quand 2 fils se croisent sur le schéma...
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 14-01-2022 à 16:31 sta |
|
il y a peut-être une résistance dans la gaine jaune qui relie la broche 6 de la EF22 au boitier du potentiomètre ?
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 14-01-2022 à 16:57 sta |
|
-> Pour Benoît : sur mon schéma, quand 2 fils de croisent, il ne sont pas en contact.
S'ils devaient l'être, mais je n'ai pas eu le cas, j'aurais fait un point à l'intersection.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 14-01-2022 à 17:00 sta |
|
''il y a peut-être une résistance dans la gaine jaune qui relie la broche 6 de la EF22 au boitier du potentiomètre ?''
-> C'est un fil avec tresse de masse autour. Je vérifierai mais pour moi, pas résistance dans la gaine jaune (j'en suis même certain mais je vérifierai quand même)
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 14-01-2022 à 17:23 sta |
|
Voici une photo du ''condensateur'' vert. Y est inscrit 2708X1 je pense.
| |
|
| Sujet : Lampe HS Nouveau | De bthiry Le 14-01-2022 à 18:44 sta |
|
OK.
quelle est la valeur de la résistance en dessous du condensateur vert?
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 14-01-2022 à 22:55 sta |
|
Elle est indiquée à 10Mo et je l'ai mesurée, dessoudée, à 10,8 Mo.
J'ai interverti les deux EF22 pour voir...même constat.
J'ai rebranché le Pickup et là, pas de sur-amplification. Je dirais même au-contraire mais je pense que c'est normal. La progression du volume est très linéaire, donc c'est ok.
Pour info, j'avais déposé le potentiomètre pour vérifier son état et le nettoyer. La piste carbone est nickel.
Le problème semble venir plutôt côté radio. Comme si le signal à amplifier était trop fort à la base.
Cordialement,
Francis
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 15-01-2022 à 08:54 sta |
|
Bonjour à tous,
Voici une mise à jour de mon schéma avec les valeurs des résistances.
Bonne journée,
Francis
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 15-01-2022 à 08:55 sta |
|
Avec la pièce jointe, c'est mieux
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 15-01-2022 à 09:13 sta |
|
Bonjour,
pour comprendre le schéma il manque :
Point d'entrée du pickup
Valeur des potentiomètres et des 2 résistances associées au potar
A+
Francois
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 15-01-2022 à 09:50 sta |
|
Voilà avec les compléments demandés.
Par contre l'entrée PU entre directement dans le condensateur variable (sélectionneur d'ondes et PU) -> Voir photo
J'ai augmenté la police des valeurs des résistances.
| |
|
| Sujet : Lampe HS Nouveau | De fa77157 Le 15-01-2022 à 11:41 sta |
|
Re Bonjour
A l'aide d'un ohmmètre, il faut chercher la continuité du signal phono
tu doit avoir un fil a la masse et un fil qui doit être reliée sur la première EF22 ou EBL21 ( a voir ! ).
Cela permettra de comprendre la l'écart entre phono et radio et complètera ton schema
+A
francois
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 15-01-2022 à 11:43 sta |
|
OK
il y a peut-être un problème sur la ligne de CAG
l'oeil magique réagit-il normalement ? se ferme-t'il sur les stations puissantes?
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 15-01-2022 à 14:28 sta |
|
Oui, l'œil magique fonctionne normalement même s'il est pas très puissant.
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 17-01-2022 à 10:30 sta |
|
Bonjour à tous,
Une mise à jour de mon schéma :
- M/A
- Entrée PU
Je confirme que sur l'entrée PU, un câble va directement à la masse, l'autre directement au sélectionneur d'ondes+PU puis Bouton volume puis EF22.
Câble blindé gainé jaune sur la photo.
| |
|
| Sujet : Lampe HS Nouveau | De Famu Le 17-01-2022 à 17:47 sta |
|
Avec les valeurs relevées, il y a quelques résistances à changer.
Certaines ont des valeurs de +68%, +40%, +28% par rapport à leur théorique.
J'ai vu ''large'', je vais en changer une quinzaine (c'est pas très cher...)
Je vous tiens informés du résultat dès qu'elles seront en place.
Bonne fin de journée,
Francis
|
|
| Sujet : Lampe HS Nouveau | De bthiry Le 17-01-2022 à 17:55 sta |
|
la tension G1 de la EF22 préampli BF est obtenue par le courant de fuite de grille
à travers la résistance de 10M
comme lors de la mesure cette résistance de 10M a été mise en parallèle avec la résistance
interne du voltmètre, il faut corriger la valeur mesurée....
p ex: si le multimètre a une impédance de 10M également,
au moment de la mesure la résistance de grille n'était plus de 10M mais de 5M, et la tension mesurée était -1V
en appliquant la loi d'ohm, et en supposant le courant de grille constant, on déduit que pour 10M (càd sans le voltmètre connecté), la tension de grille vaut -2V
|
|
| Sujet : Lampe HS Nouveau | De provence Le 17-01-2022 à 20:24 sta |
|
bonsoir
salut Benoît et Francis
dans tout les cas change les R une par une
et regarde bien ne te goure pas
|
|
| Sujet : Lampe HS Nouveau | De dedel201 Le 21-01-2022 à 12:20 sta |
|
Bonjour,
TRES IMPORTANT: étant débutant, lorsque vous intervenez avec un fer à souder, par ex. sur un socket de lampe, il faut retirer celle-ci de son support car le contact se fait par ''pincement'' entre la broche du tube et le contact ''ressort'' de ce socket.
Or si ce genre de contact est chauffé, il y a une diminution de la force de contact ('' l'effet ressort '' diminue), et peut engendrer des problèmes de contacts à plus ou moins long terme.
C'est également vrai pour les fiches DIN, les galettes de combinateur rotatif, les interrupteurs...
Bonne continuation.
dedel201
|
|
| Sujet : Lampe HS Nouveau | De Famu Le 21-01-2022 à 12:44 sta |
|
Bonjour Dedel201,
Merci pour ce conseil. En effet ça pourrait créer des problèmes par la suite.
J'ai reçu toutes mes résistances.
Si j'ai un peu de temps ce week-end, ça sera fait.
Bonne fin de semaine,
Francis
|
|
|
Journaux du site au 22/08/2022 à 10:26
