| Sujet : OSCILLO HP 54503 A Nouveau | De Xaaander Le 12-01-2023 à 23:41 sta  |
|

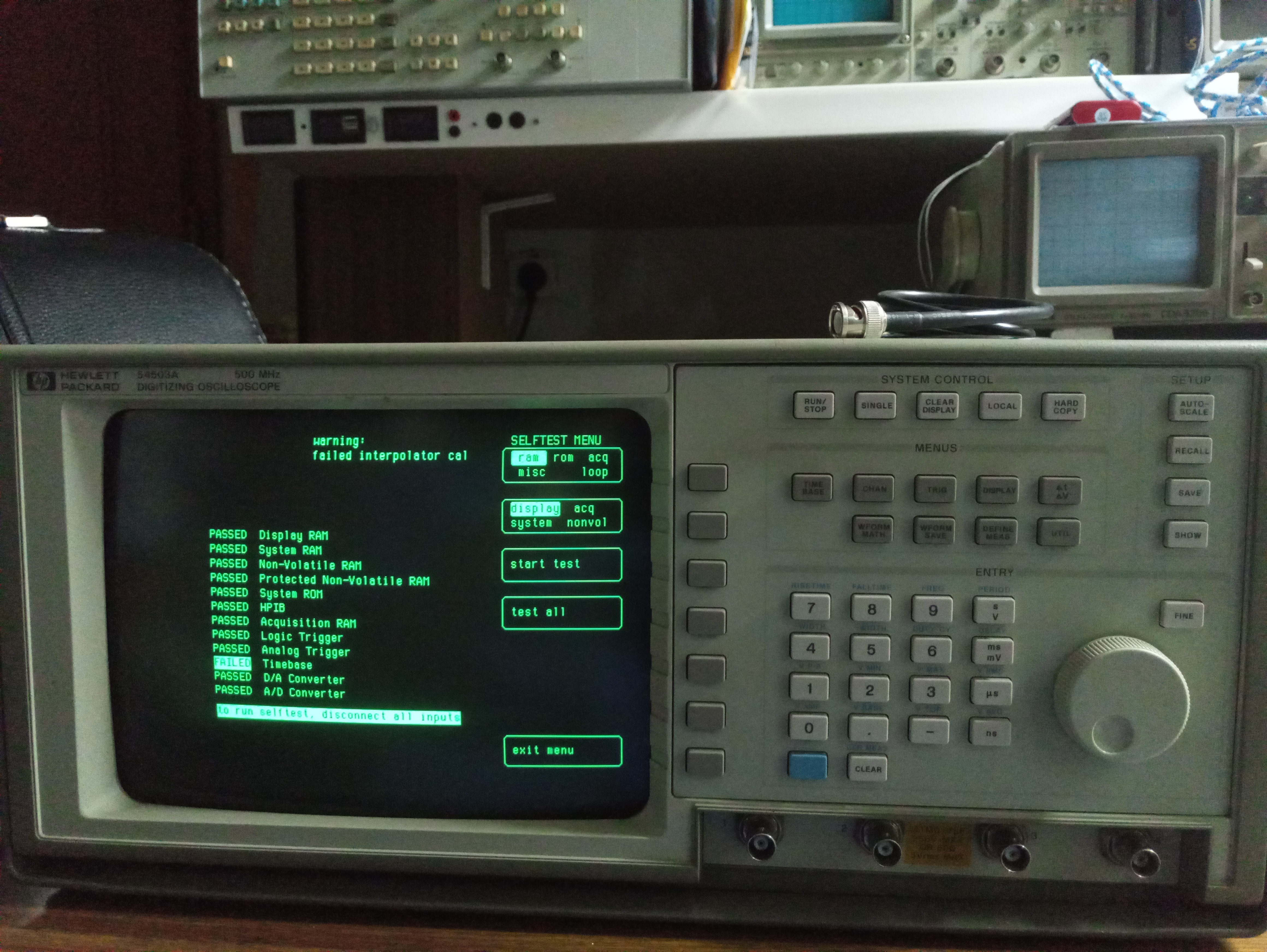

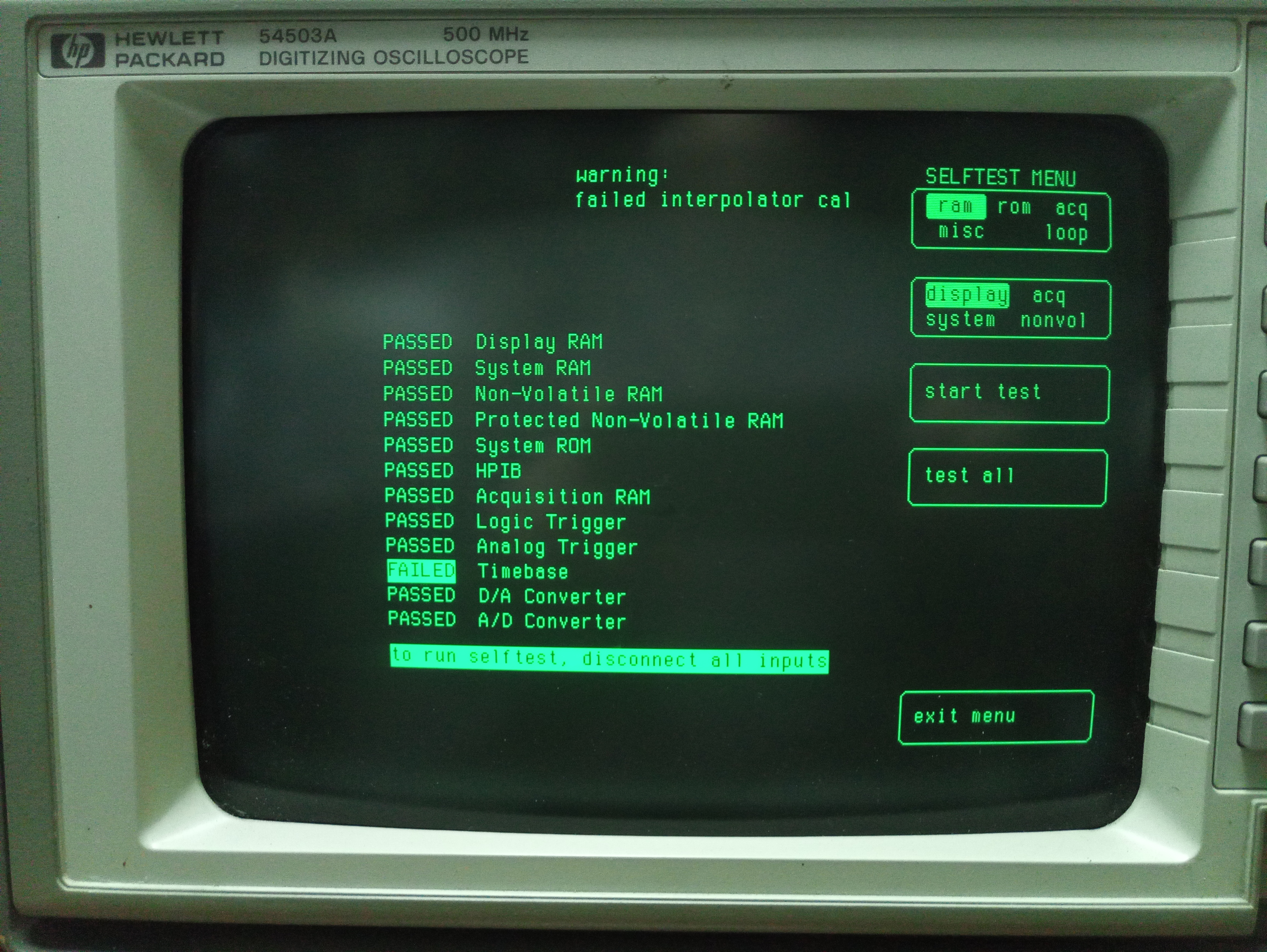

Bonsoir, j'ai changé la NVRAM de ce bel oscillo 500 MHz mais après avoir fait les calibrages, j'ai encore un problème avec la base de temps. (VOIR PHOTO).
Si quelqu'un a déjà eu ce souci et y a trouvé remède, son expérience m'intéresse. (J'ai toutes les docs sans schéma). Remerciements.
| |
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 13-01-2023 à 12:44 sta |
|
Bonjour,
c'est la pile mémoire en forme de circuit intégré ?
j'ai un 54510B avec la pile HS
facile à trouver si c'est la même ?
Michel...
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De Xaaander Le 13-01-2023 à 13:59 sta |
|
Oui le gros sucre noir est la NVRAM.
Il y a dans ce truc à 28 pattes une RAM, un contrôleur et une pile au lithium sauvegardant le calibrage quand l'oscilloscope est éteint. S'il faut recalibrer à chaque démarrage, c'est que la pile est morte. J'ai réussi, en attendant livraison de chez Farnell, à ouvrir la bête à la perceuse pour retirer la pile, soudé deux fils reliés à un support pour CR2032.
Il faut dessouder la NVRAM et installer un support 28 pattes.
Le DS1235Y120 dont la pile ne tient que 5ans se remplace par DS1230Y120 ou DS1230Y70 plus rapide. Ceux-ci ont une pile qui dure 10 ans. On trouve des NVRAM dans les oscilloscopes HP et Tektronix
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 13-01-2023 à 20:01 sta |
|
Merci pour les renseignements
le coup de la 2032 m'intéresse
sans l'ouvrir on peut couper les deux pattes à l'extérieur et quels numéros de pattes ?
sinon j'ai une petite fraiseuse, je ferai avec
merci...
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De Florian.L Le 13-01-2023 à 21:36 sta |
|
Bonsoir et meilleurs voeux ,
En cherchant un peu sur la toile je suis tombé sur ce site qui peut sans doutes vous aider dans votre dépannage
 https://radiocollection.b…
Cordialement
Florian.L
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De blaisepascal Le 14-01-2023 à 00:01 sta |
|
Bonsoir,
J'ai eu un souci similaire sur un Tektronix (TDS7054) qui bloquait en cours de boot.
La NVRAM DS1245YP100 était HS.

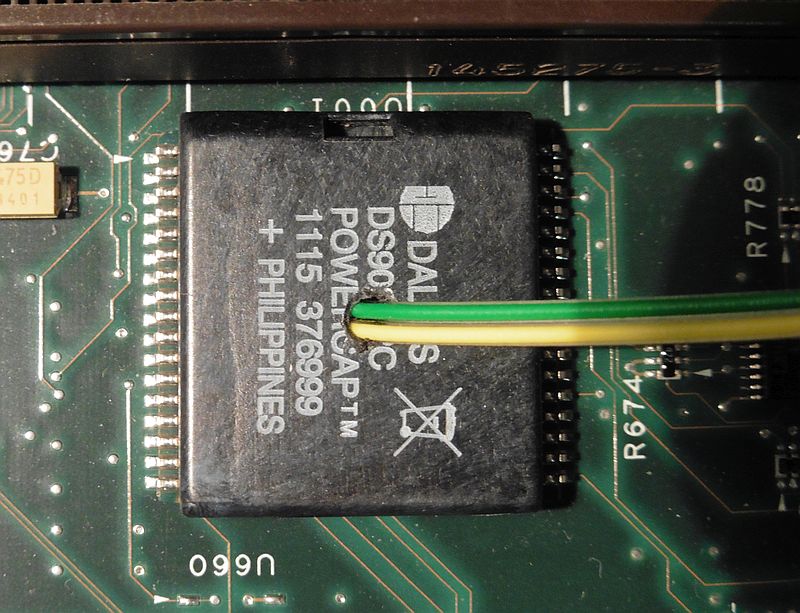

Sur cette référence la pile de sauvegarde (Powercap) est interchangeable.
Par contre la pile épuisée n'était pas le seul problème : il s'est avéré que le chip NVRAM (un Cypress CY62128LL-70ZC) était également défectueux. Une zone mémoire était inopérante et son courant de standby était anormalement élevé : un peu plus de 0.5mA au lieu de ~1µA normalement ! De quoi épuiser la pile rapidement.
Le remplacement du chip NVRAM par un modèle équivalent a résolu le problème.

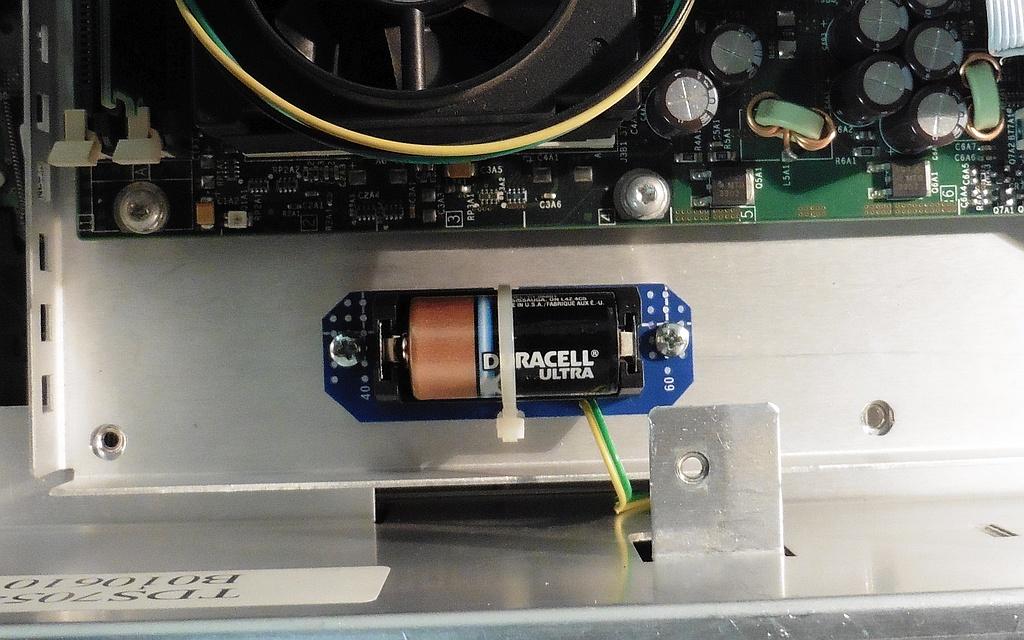

Les powercap étant hors de prix, l'oscillo tourne maintenant avec une pile de sauvegarde déportée CR123 fixée sur le châssis.
Tout ça pour dire que le chip NVRAM peut aussi être en cause.
Pascal
| |
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 14-01-2023 à 01:01 sta |
|
Bonjour,
l'alim aussi s'était mise à clignoter, mais coup de pot, j'ai dans un coin un HP-54501A dont l'alim était ok
j'ai interverti et ça va de ce côté là, mais un jour il faudra bien la dépanner
sinon, je commanderai la NVRAM, j'ai vu que Mouser en avait encore
merci pour ces renseignements
(une fois la carte mère sortie, je dois vérifier l'entrée B sur laquelle j'ai fait fumer l'atténuateur, oublié sur 50 ohms, elle n'a pas aimé la surtension)
Michel...
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De Xaaander Le 15-01-2023 à 09:55 sta |
|
F6FLC.
Non on ne peut atteindre les connexions de la pile à partir des pattes. Il faut ouvrir la bestiole pour y accéder.
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 15-01-2023 à 11:19 sta |
|
Bonjour,
ouvrir, je peux essayer, j'ai une fraiseuse Proxon
on verra bien !
si je l'achève, j'en achèterai une neuve...
Michel...
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 15-01-2023 à 11:20 sta |
|
Au fait, c'est quelle tension ? 3 V ou 3,6 V ?
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De Xaaander Le 16-01-2023 à 10:03 sta |
|
Pour ds1230 et 1235, c'est 3V. la Doc indiqué que c'est pile lithium BR1232
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 16-01-2023 à 11:58 sta |
|
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De Xaaander Le 17-01-2023 à 14:29 sta |
|

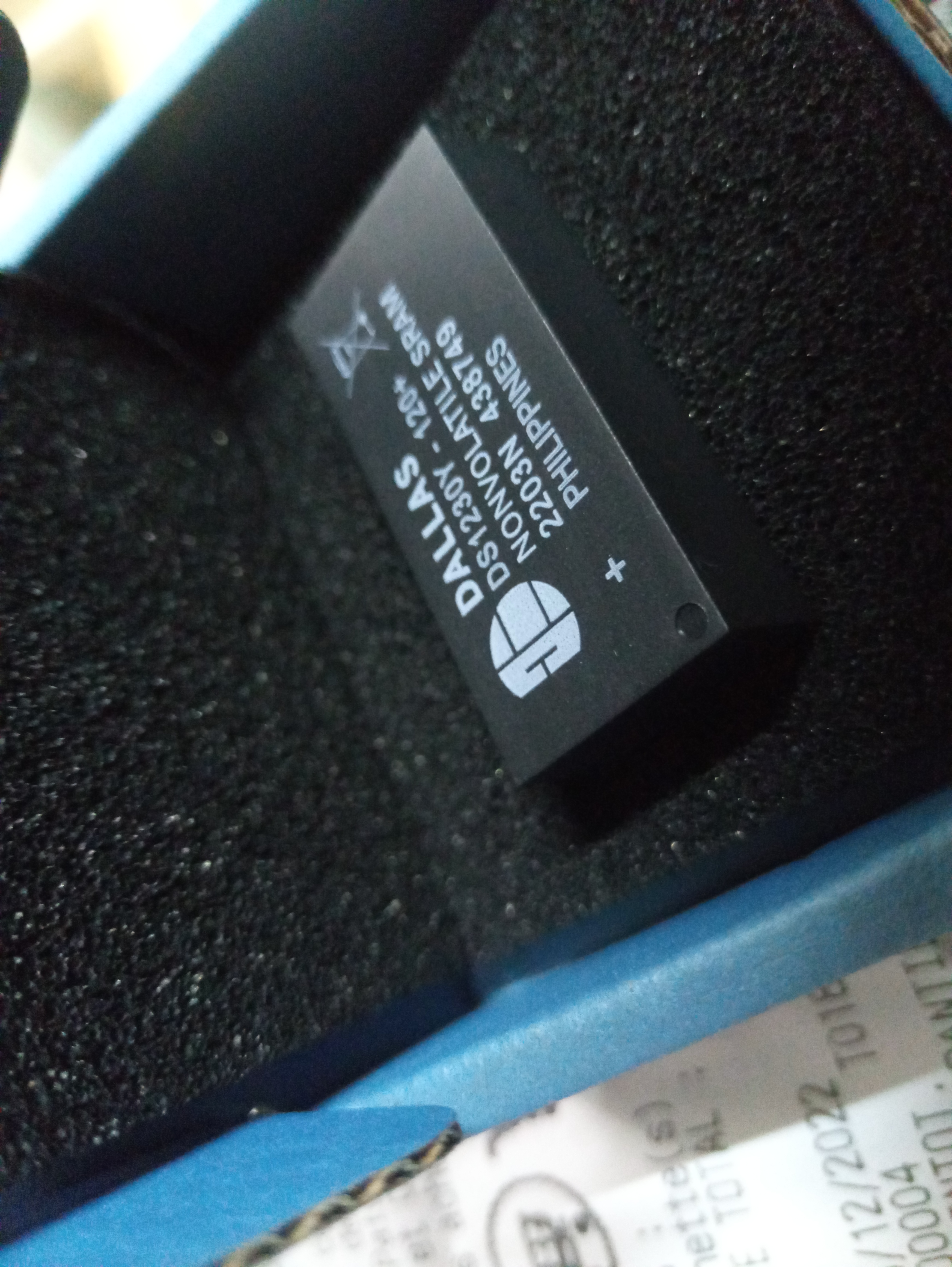

Voici la bébête de chez Farnell.
2203 correspond à l'année 2022 et semaine 03. Si ça dure 10ans, c'est correct.
| |
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 19-01-2023 à 18:31 sta |
|
Bonjour,

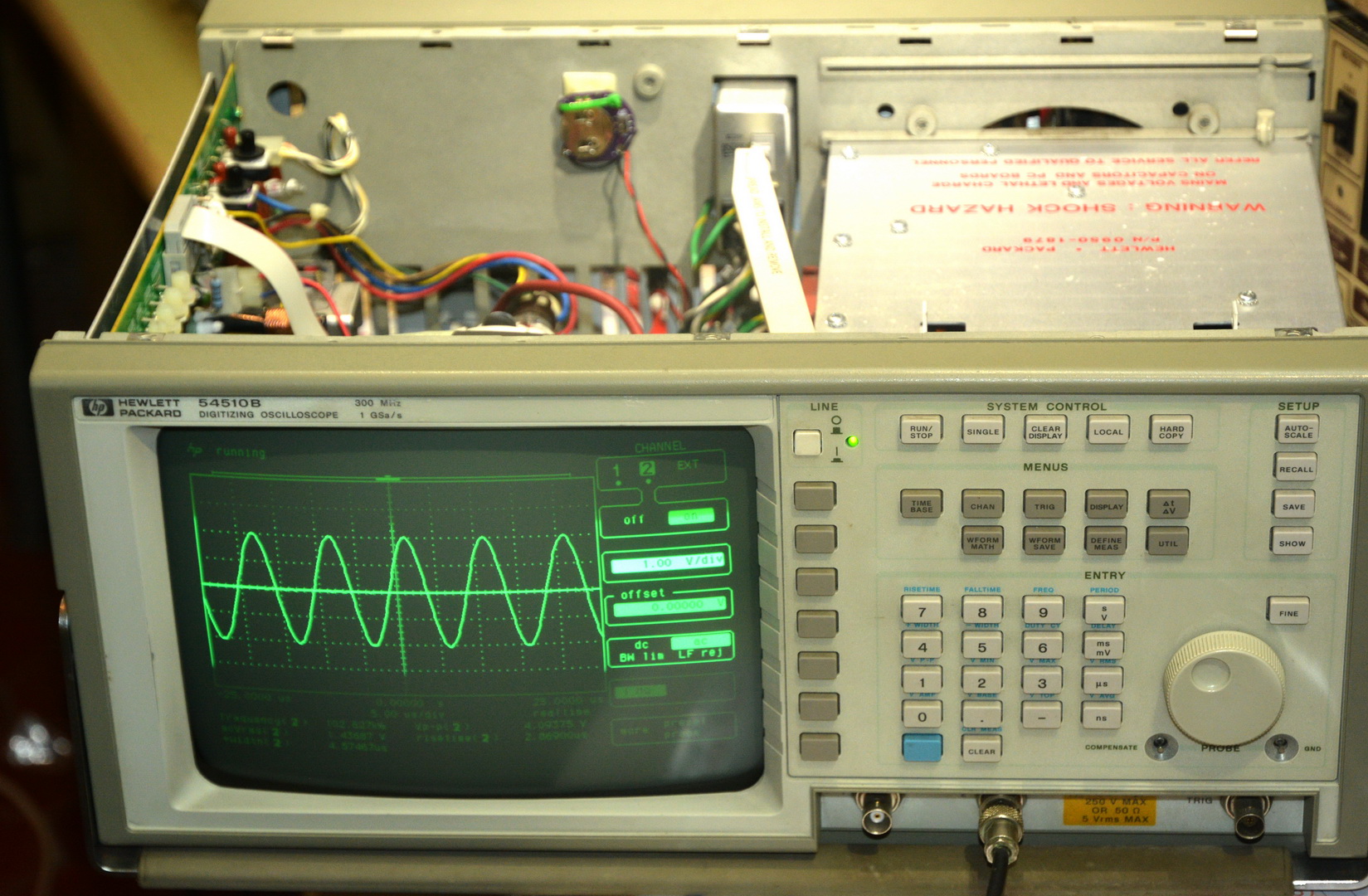

Gag ! j'ouvre mon 54510B pour faire l'opération NVRAM
que découvre-je ? une pile CR-2032 accrochée à la paroi du fond avec un support autocollant
en fait, ce modèle est plus récent de 2 ou 3 ans, et plus de Dallas, mais une pile de 3 V soudée sur le circuit imprimé au milieu des composants
j'avais en le problème il y a des années, j'avais fait cette modif, mais je ne m'en souvenais plus du tout
donc dessoudé la pile qui était plus grosse qu'une 2032, malin j'avais soudé dessus donc illisible, mais j'avais un support de pile et une 2025 qui trainait
et voili
mais je chercherai une plus grosse par précaution
calibration refaite, ça prend 1/4 d'heure, c'est reparti comme en 14 (ou presque)
je fonctionne sur l'entrée 2 car la 1 a fumé suite à une surtension alors qu'elle était sur 50 ohms
pour le moment ça restera comme ça, j'ai d'autres oscillos...
| |
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 19-01-2023 à 18:34 sta |
|
heureusement que j'ai ouvert la bête avant de commander !
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De Xaaander Le 19-01-2023 à 21:37 sta |
|
C'est une bonne surprise :-)
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 20-01-2023 à 00:05 sta |
|
|
|
| Sujet : OSCILLO HP 54503 A Nouveau | De F6FLC Le 20-01-2023 à 00:09 sta |
|
J'ai dans un coin aussi un HP-54501A à 4 voies, lui a la Nvram
mais je lui ai piqué l'alim pour la mettre dans le 54510 car celle-ci se met à battre à chaud
probablement un ou des chimiques, mais comme elles sont interchangeables j'ai fait au plus simple, on verra plus tard
Michel...
|
|
|
