| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 22-03-2023 à 12:06 sta |
|
Bonjour à tous,
J'ai un ampli de sono BHM AMP500, qui a une voie qui ne fonctionne plus.
Curieusement, quand on le met sous tension à vide, tout parait normal. A l'extinction, une des LED du cliping se rallume puis s'éteint. Je n'ai pas encore démonté. je pense que ce sont des circuits hybrides.
Pourrait on trouver le schéma ?
Merci de votre aide.
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 22-03-2023 à 12:07 sta |
|
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 22-03-2023 à 13:02 sta |
|
Au vu de l’intérieur ça n'a pas l'air d’être des circuits hybride!!!
Ça a plutôt l'air d'un amplis standard discret a transistors!
Donc la procédure est toujours la même, vérification des transistors finaux et des drivers!
Remplacement des éléments HS pas vraiment besoin de schéma!
Ça ressemble a une fabrication low cost made in china! donc dépourvue en principe de la protection la plus élémentaire d'un ampli sono la protection contre les courts-circuits en sortie!
Donc les premières victimes dans ces montages c'est les finaux!
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 22-03-2023 à 13:57 sta |
|
Bonjour,
On ne voit pas les transistors finaux, pour moi ils sont en dessous le radiateur alu avec le ventilo.
La peut être de conception chinoise certes mais propre.
Je démonte.
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 22-03-2023 à 15:22 sta |
|
Oui ils doivent être sous le dissipateur probablement pris en sandwich entre le ci et le dissipateur.
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 22-03-2023 à 15:30 sta |
|
Comme en atteste le manuel ça viens bien de la bas ! De toutes façon comment voulez vous que ce genre d’appareil soit fabriquer en France vu le prix de la main d’œuvre et qui plus est plus aucuns composants électronique n'es fabriqué en France on sous traite même nos circuits spécifique a des fondeurs taïwanais!!!!
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 22-03-2023 à 16:18 sta |
|
Apparemment l'adresse du site ne fonctionne pas.....
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De F6FLC Le 22-03-2023 à 17:29 sta |
|
Bonjour,

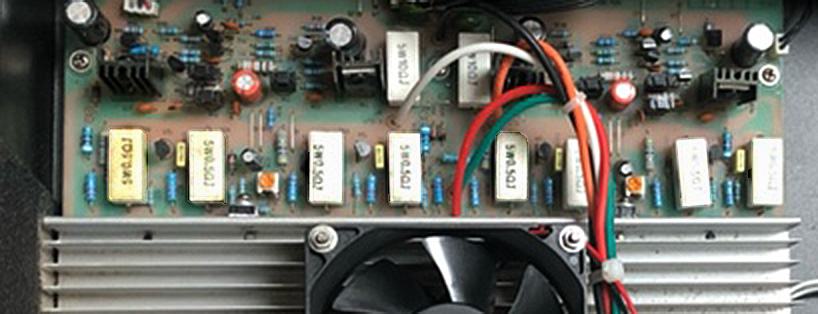

oui, probablement huit transistors, il y a les huit résistances de 0,5 ohs 5 W, les sondes de température vissées sur le côté du radiateur et les pots oranges de réglage de polarisation (ou bias pour les englichophones)
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De F6FLC Le 22-03-2023 à 17:30 sta |
|
correction :
huit résistances d'émetteurs de 0,5 ohms et 5 W
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 23-03-2023 à 08:37 sta |
|
Bonjour,
Merci pour la photo, mais existe t il un schéma disponible ??
Pour l'instant, la carte est sur la table, mais difficile de la tester sans schéma .....
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 23-03-2023 à 11:11 sta |
|
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 23-03-2023 à 11:27 sta |
|
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 23-03-2023 à 14:46 sta |
|
Hello
Mieux c'est l'ampli en panne !!!!!!
 https://www.youtube.com/w…
Il y a vraiment tout sur le net, mais la panne est assez vicieuse pour des poteiomètres !!!
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 25-03-2023 à 08:59 sta |
|
Bonjour,
Panne trouvée: Potentiomètre coupé entre la connexion du curseur et le contact soudé sur le circuit.
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De F6FLC Le 25-03-2023 à 12:14 sta |
|
Bonjour,
sur le volume ou celui de polarisation des finaux ?
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 27-03-2023 à 18:46 sta |
|
Bonsoir,
Sur les potentiomètres de volume de façade. C'est vraiment du pas cher......
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De F6FLC Le 27-03-2023 à 19:14 sta |
|
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 05-04-2023 à 15:28 sta |
|
Bonjour,
Potentiomètres changés, mais il y a une autre panne.
J'avais remarqué que sur un canal la led de clipping s'allumait de temps en temps. Et puis après 1 heure de fonctionnement, le clac fatidique et plus rien.
Je n'ai toujours pas trouvé de schéma. Pas facile à dépanner en plus car les transistors finaux sont en dessous la carte. Je vais essayer par comparaison .......
Si une personne trouvait le schéma ce serait sympa. J'ai demandé au SAV dans le département 42 mais pas de réponse pour le schéma.
A vous lire
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 05-04-2023 à 22:09 sta |
|
Si la led s’allume que de temps en temps les transistors finaux ne sont pas en cause!
Ça peut venir de plusieurs choses la plus simple est de contrôler les chimiques sur les carte amplis peut être y en a t'il un qui est en train de mourir, si les condos sont bon regarder du coté de l'ampli différentiel d'e l’entrée constituer en général de 2 transistors. procéder au remplacement des 2 et également a ceux du canal fonctionnel pour ne pas avoir de déséquilibre de gain droite gauche.
Dans le doc vous trouverez les différentes topologie d'amplis différentiel celle de votre exemplaire s'y trouve probablement.
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 06-04-2023 à 13:27 sta |
|
Bonjour,
Merci de votre réponse. Je suis d'accord pour les chimiques, car j'ai souvent eu le cas sur d'autre matériel.
Je vais tous les changer car l'accessibilité étant difficile, je ne veux pas démonter plusieurs fois.
Je vais ausculter .
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 07-04-2023 à 13:42 sta |
|
J'ai réussi à avoir un schéma.......
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 10-04-2023 à 18:36 sta |
|
Bonsoir
Voilà le schéma de l'AMP 900 qui est d'après le fabricant le même ????????
Bombarde
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 11-04-2023 à 09:25 sta |
|
En effet sur les amplis de puissances bf la différence entre les model d'une même série d'amplificateur ( niveaux de puissance ) se limite a la multiplication des transistors de sortie et d'un transfo d'alim fournissant une tension et une puissance plus élevé et des condos de filtrage en plus grand nombre ou de capacités / Tension de service plus importantes!!
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De pointcom Le 11-04-2023 à 13:58 sta |
|
Bonjour
Je ne comprends pas le schéma de cet ampli en lisant le schéma.
Si vous pouvez m'expliquer.
Ce qui ne remet pas en cause les propos de dede2000 qui a raison, voir les amplis Bouyer par exemple.
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 12-04-2023 à 10:32 sta |
|
Bonjour,
Moi non plus.
J'ai démonté la carte. Il n' y a que 8 transistors. Les transistors finaux sont en parallèle 2 par 2.
La tension +60V et -60V donc 120V entre - & +
Pas facile de tester la carte sortie de l'ampli......
Je continue à investiguer.
Une aide. Du côté fabricant ( revendeur) silence.......
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De pointcom Le 12-04-2023 à 15:13 sta |
|
Je comprends la partie préampli et la commande de puissance, la sortie finale avec le relais, mais entre les deux je ne comprends pas. je ne vois pas comment fonctionne l'amplification et surtout où est la sortie avant le relais. Les transistors se retrouvent en le plus ou le moins et la masse (GND).
Qui comprend le schéma ?
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 12-04-2023 à 17:18 sta |
|
Bonjour,
Pour tout arranger, l'ampli ayant 10 ans le revendeur (DUNE) n'a plus le schéma. Le schéma qu'il m'a transmis est celui de l'AMP 900 qui n'a rien à voir
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De bozec Le 12-04-2023 à 18:29 sta |
|
Bonjour,
peux tu nous indiquer la reférence des transistors de sortie
merci
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 12-04-2023 à 19:29 sta |
|
Voilà!
Par voie
2x 2SC5198 et 2x 2SA1941
Merci d'avance
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De bozec Le 12-04-2023 à 19:38 sta |
|
sur ce que j'ai trouvé sur le web ,cet ampli correspondrait au Monacord STA 700 mais je n'ai pas de confirmation ...sur les forums on trouve tout et n'importe quoi
néanmoins je te joins la seule partie trouvée sur le Monacord
cordialement
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 13-04-2023 à 07:37 sta |
|
Le schéma donner par Bombarde n'est pas le bon je ne voit aucun ampli op sur la carte!
A mon avis le schéma de Bozec est approchant on vois bien les 2 transistors de la sécurité contre les courts circuits en sortie au niveau des résistances de sorties!
Utiliser une alim de labo symétrique pour alimenter la carte hors du boitier ca facilite le dépannage! Dans l'Ideal il faut injecter un signal sinus a -30db a l'entrée et charger la sortie sur 4 ohms et observer le signal a l'oscillo sur la charge voir si il n'y a pas d'anomalies.
Le réglage du point de fonctionnement se fait a 10KHz en entrée a -30db pour un amplis sono il ne faut pas complètement supprimé la distorsion de raccordement seulement la limité.
Si non ca chauffe trop, puis en sono on a pas besoin de travailler a faible niveau donc ca va!
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 13-04-2023 à 10:20 sta |
|
Bonjour à tous,
Merci à Bozec pour le schéma et à vous tous pour les conseils.
Apparemment le schéma devrait être le bon. Enfin je vais pouvoir regarder avec une bonne base de départ.
Au boulot
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 19-04-2024 à 12:02 sta |
|
Bonjour à tous!
Je sèche......
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 19-04-2024 à 12:38 sta |
|
'' J'avais remarqué que sur un canal la led de clipping s'allumait de temps en temps. Et puis après 1 heure de fonctionnement, le clac fatidique et plus rien.''
Avez vous remplacer les transistors de l'étage différentiel? et la zener 6.2V?
| |
|
| Sujet : Ampli BHM AMP 500 Nouveau | De Bombarde Le 24-04-2024 à 11:17 sta |
|
Bonjour,
Pas facile. Je pense relever le schéma car il y a beaucoup de différence avec le monacor.....
J'ai changé les transistors et la zener.
Le problème est toujours là. Je continue !!
Bombarde
|
|
| Sujet : Ampli BHM AMP 500 Nouveau | De dede2000 Le 24-04-2024 à 17:17 sta |
|
C'est étrange! Vérifier la sécurité haut parleur ou doit normalement se trouver la détection cc en sortie! D’après vos photos vérifier les capacités chimiques en charge de redresser la sortie sur la carte de sortie ( ou se trouve les borne hautparleurs ).
|
|
|
