| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Triodakustik31 Le 12-05-2023 à 00:12 sta |
|
Bonjour , je suis nouveau sur le forum et j'ai récupéré dans un vide grenier une vieille radio TSF qui semble être une géès radio médius 4 boutons, elle est en état assez moyen mais j'aimerais bien essayer de la faire fonctionner, du moins la BF au minimum.
Je n'ai trouvé que très peu d'informations sur le web et j'aimerais au moins pouvoir voir le schéma afin de la restaurer.... ça à l'air très artisanal...je ne sais pas où se branche le secteur (110v?,220v?)même si je devine un peu et bien entendu jamais avant de l'avoir recapee et recablee.
Les tubes sont : type 43 pour la BF , deux triodes type 76 et une heptode 6a7 que je vais remplacer car sommet cassé.'
Quelqu'un aurait il par miracle le schéma et/ou des informations.
Merci beaucoup d'avance.
Bien cordialement
| |
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De BICARD JC Le 12-05-2023 à 06:56 sta |
|
Bonjour
Attention l'ami, c'est un poste TSF tous courants très très dangereux : il a une polarité du secteur à la masse du châssis. Il te faut prévoir un transfo d'isolement.
belle journée
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Triodakustik31 Le 12-05-2023 à 09:55 sta |
|
Hello, merci pour ton retour, oui je sais que le châssis est relié au secteur, j'ai commandé un transformateur d'isolement. D'après toi ce poste peut il fonctionner en 230v sans dégâts. J'aimerais avoir le schéma de l'appareil cela m'aiderait beaucoup, visiblement la basse tension est traitée directement au travers d'une résistance de puissance chutrice: en mesurant sa valeur et avec les donnée de consommation des tubes je devrais en déduire la tension de service idéale du poste , comme Elle possède plusieurs prises je pense qu'il accepte peut être effectivement le 220v et le 110v ... heureusement que le châssis est en bois...un schéma pour m'aider svp?
A suivre....
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De f6cer Le 12-05-2023 à 10:50 sta |
|
Bonjour
Tout dépend des lampes , ensuite il sera facile de reconstituer un schéma
Ne le branchez surtout pas et si possible ,essayez de trouver une personne qui ait un minimum de connaissances en radio
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Radiolo Le 12-05-2023 à 12:33 sta |
|
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Triodakustik31 Le 12-05-2023 à 13:34 sta |
|
Oui, j'ai vu qu'il était dans le grand livre c'est d'ailleurs les seules informations que j'ai pu obtenir je n'ai pas toutefois le même jeu de tube car je n'ai pas de ce modèle 505 mais j'ai deux modèles 76 installer
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Radiolo Le 12-05-2023 à 14:45 sta |
|
il doit y avoir un truffe dans la liste des tubes dans le GL
on ne peut pas y avoir une redresseur selenium et une valve monoplaque 505
la liste serai donc 6A7,76, 76, 43,
si vous confirmez je modifie le jeu de tubes
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Radiolo Le 12-05-2023 à 14:56 sta |
|
mais a mon avis il devrait y avoir , si c'est un superhétérodyne, une 78 ( penthode) en ampli FI a la place d'une 76 qui est une triode
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De f6cer Le 12-05-2023 à 15:49 sta |
|
Voire même 6A7 , 77 , 77 , 43 pas de CAG et détection grille
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Triodakustik31 Le 12-05-2023 à 16:12 sta |
|
Effectivement quand je l'ai récupéré il y avait bien 2 76 qui sont des triode une Pentode 43 en BF et une 6A7, il y a effectivement un redresseur au sélénium bizarrement en revanche je n'ai pas de visible ces espèces de tube que l'on voit sur la photo de votre site ce doit être une version antérieure que je possède.
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Triodakustik31 Le 12-05-2023 à 16:30 sta |
|
Je suis actuellement en train de dépoussiérer le châssis que j'ai démonté. Je vais essayer de faire un schéma. Je vous posterai des photos du châssis dès que possible.
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Radiolo Le 12-05-2023 à 17:29 sta |
|
un triode dans un ampli FI avec circuit de grille et circuit de plaque accordes sur la même fréquence et sans neutrodynage c'est cage a rossignols garantie
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Triodakustik31 Le 12-05-2023 à 22:29 sta |
|

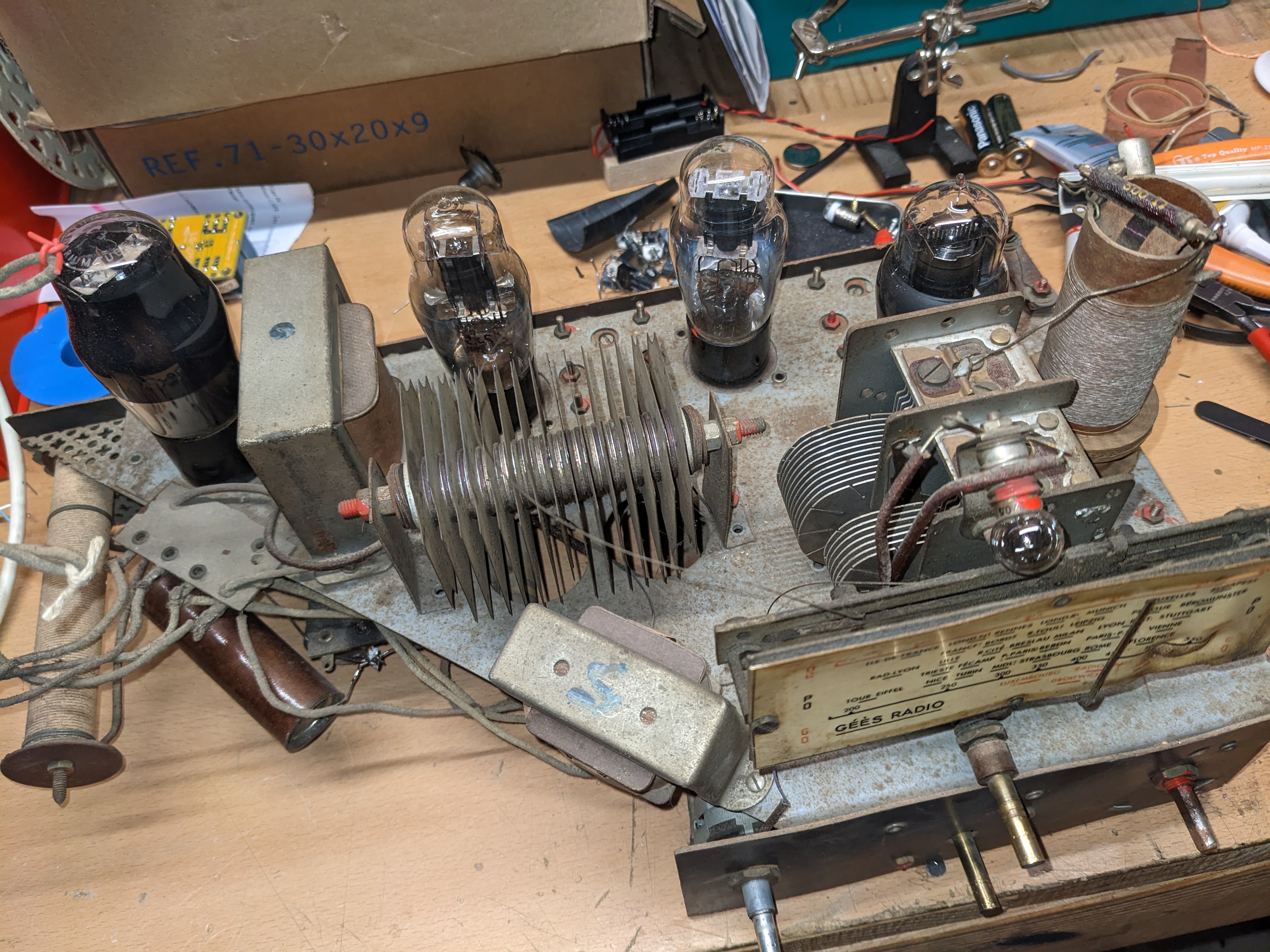

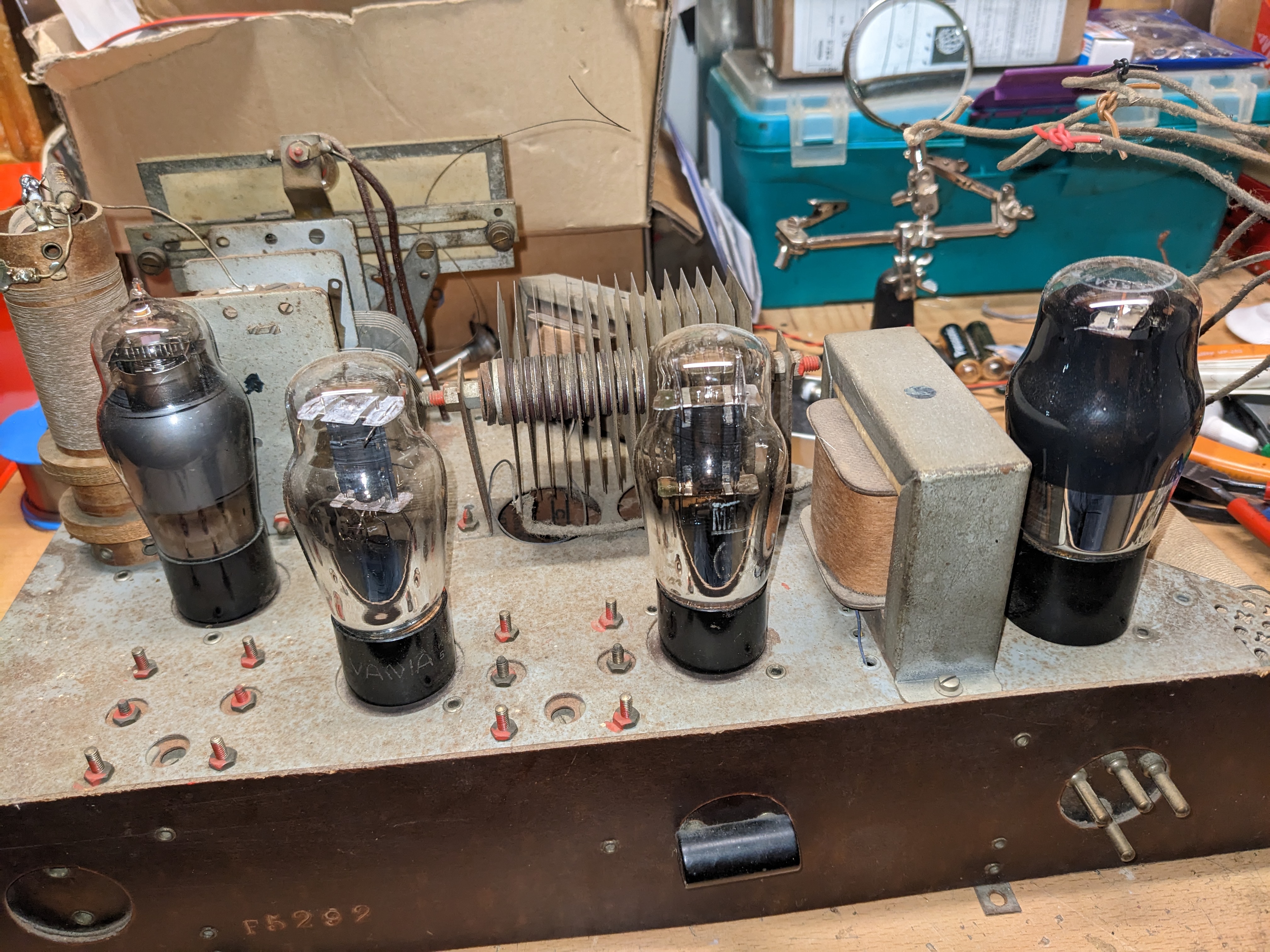

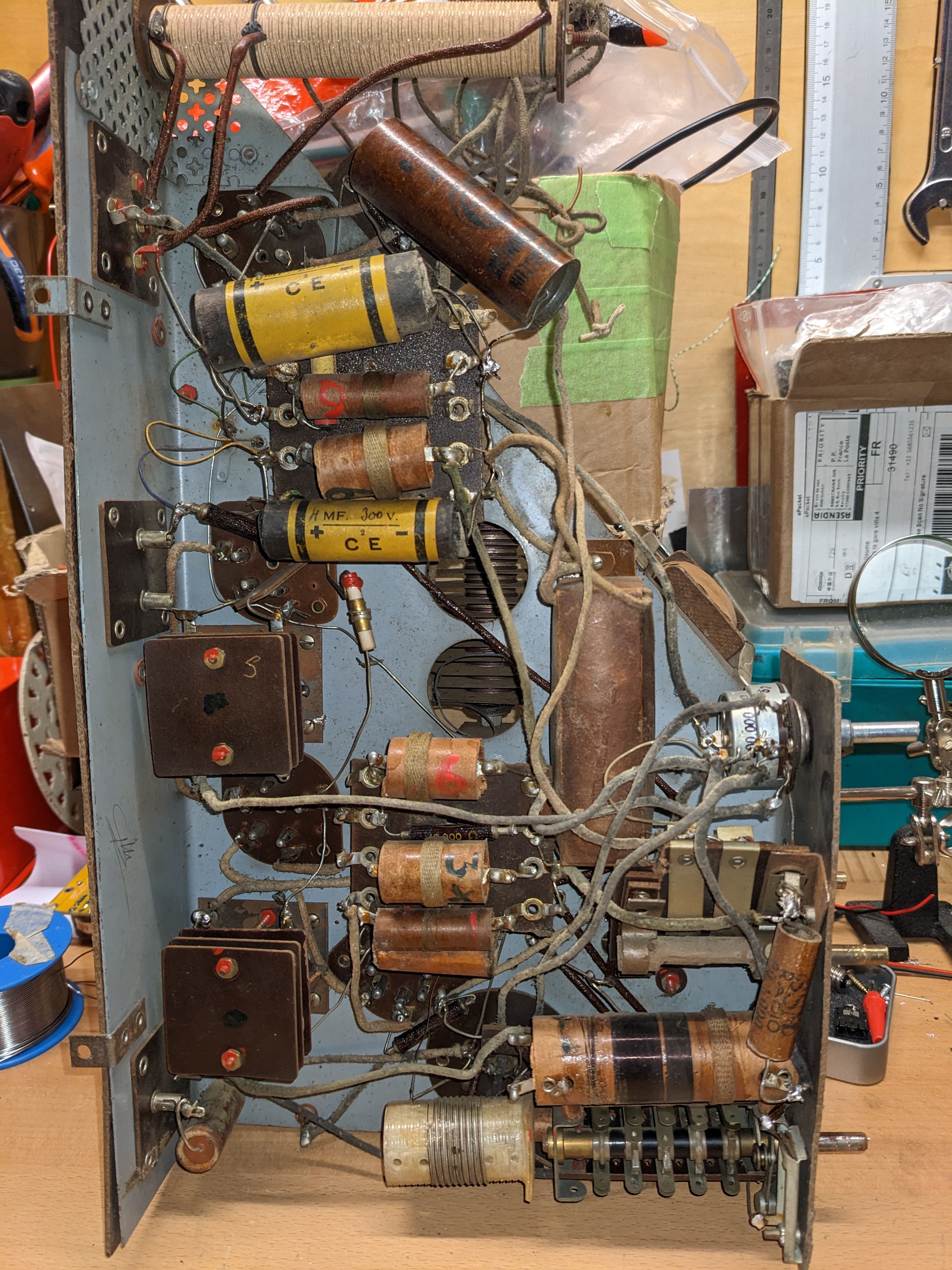

Voici quelques photos pour éclairer les spécialistes
Si cela vous permet d'éclairer le sujet...ce qui est bien à propos pour des lampes 😉
| |
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De Triodakustik31 Le 13-05-2023 à 09:03 sta |
|
...Je viens de me rendre compte en essayant de faire un schéma que le chauffage des filaments est en série....et passe au travers de ..... l'ampoule d'éclairage du cadran 😵... c'est vraiment une étrange configuration... jamais vu ça !
|
|
| Sujet : Aide schéma géès radio médius 4 boutons Nouveau | De f6cer Le 13-05-2023 à 16:05 sta |
|
Tres curieuse chose , c’est bien une triode en ampli MF montée entre deux transfos sans blindage . On aperçoit même ce qui semble être une capa de neutrodynage
|
|
|
