| Sujet : Ampli guitare Davoli Nouveau | De thom Le 14-10-2023 à 10:22 sta |
|
Bonjour,

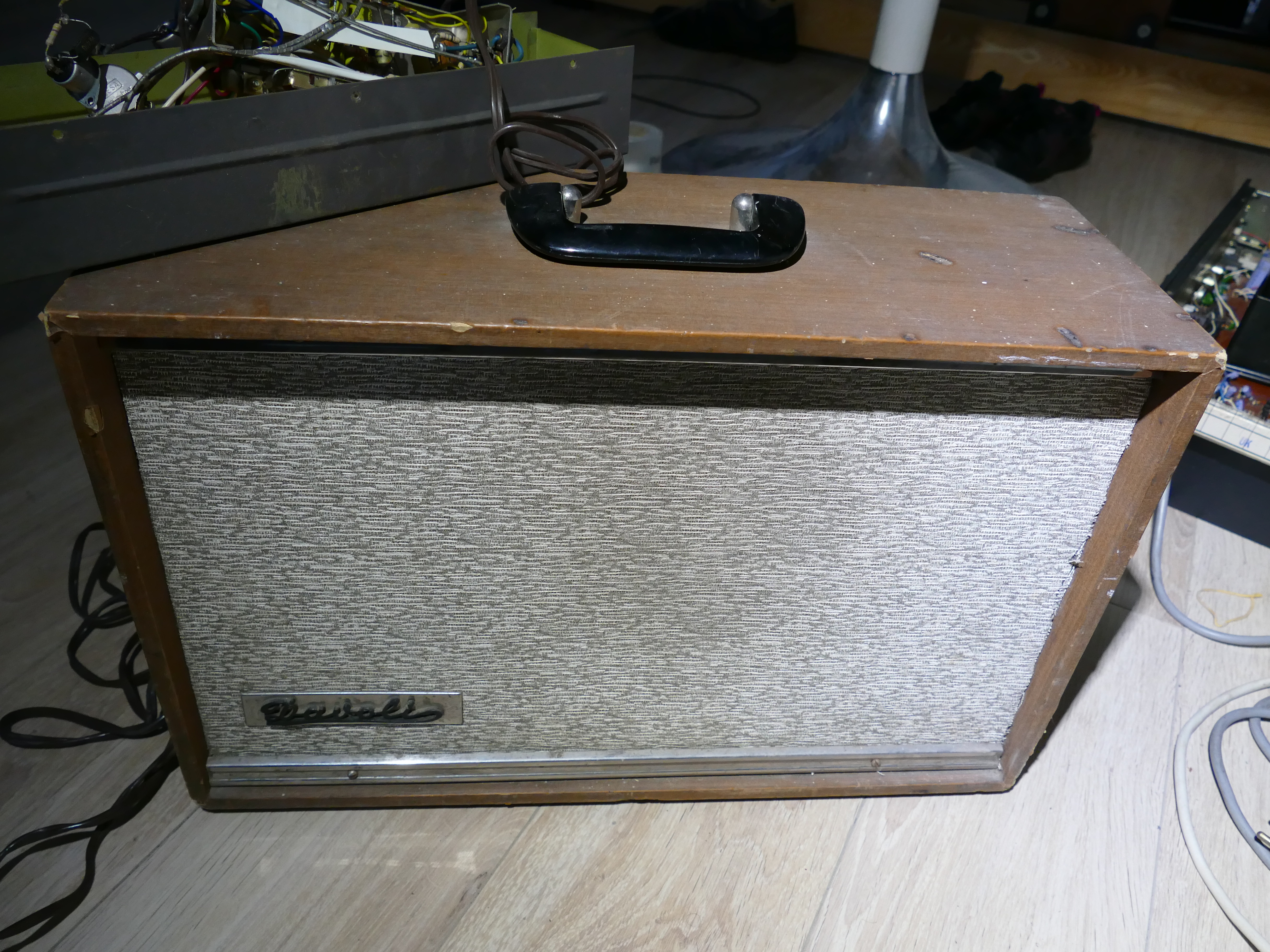

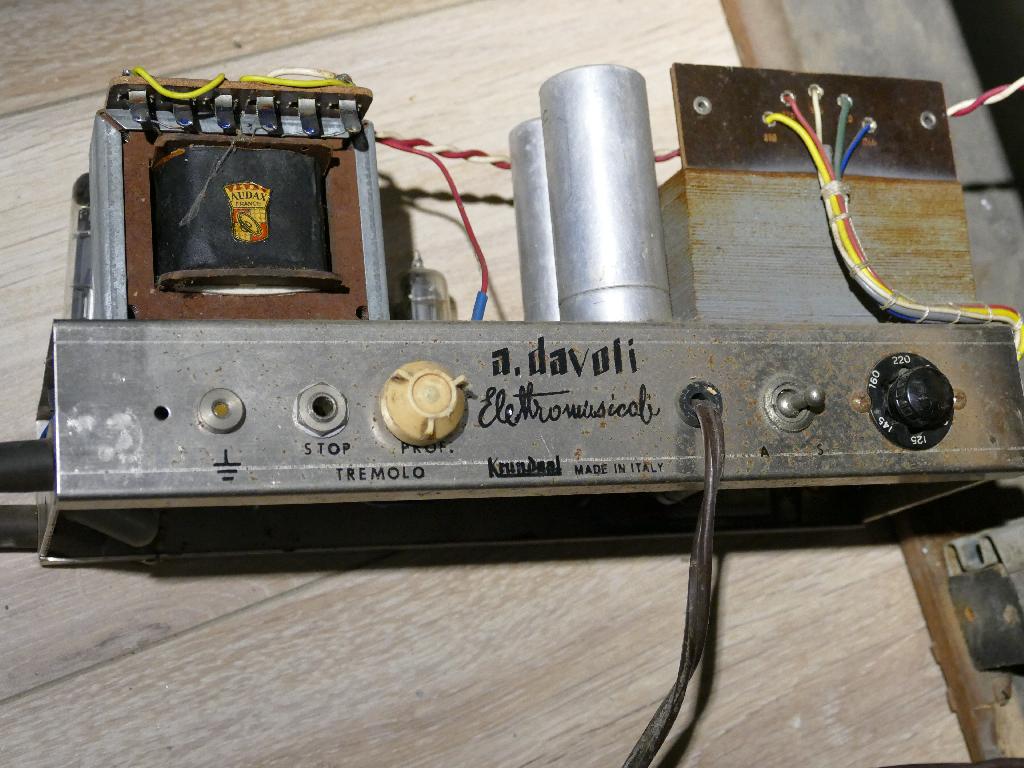

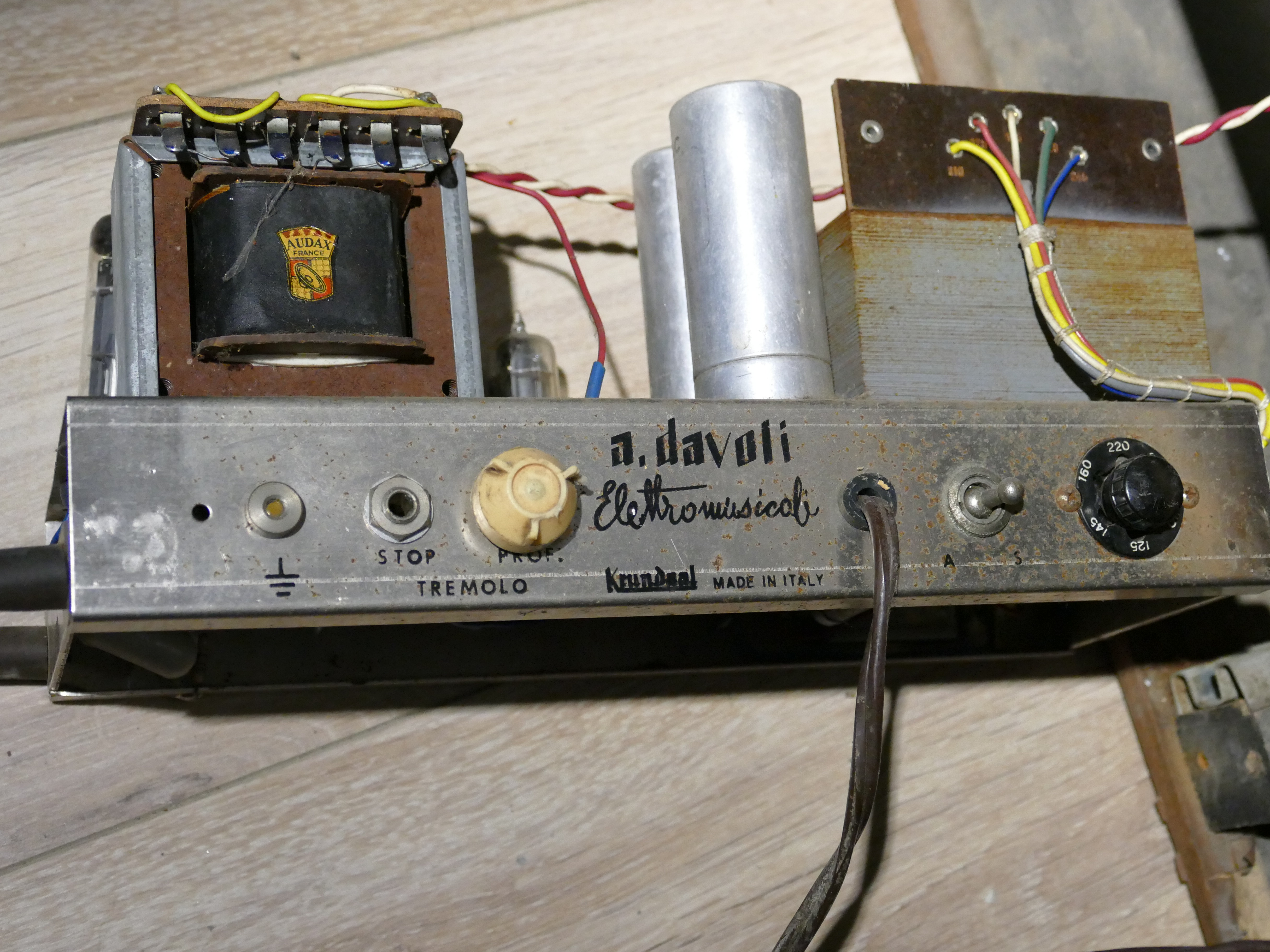

J'ai un petit ampli guitare à lampe d'origine italienne, un Davoli Elettromusicali (sans plus de référence).

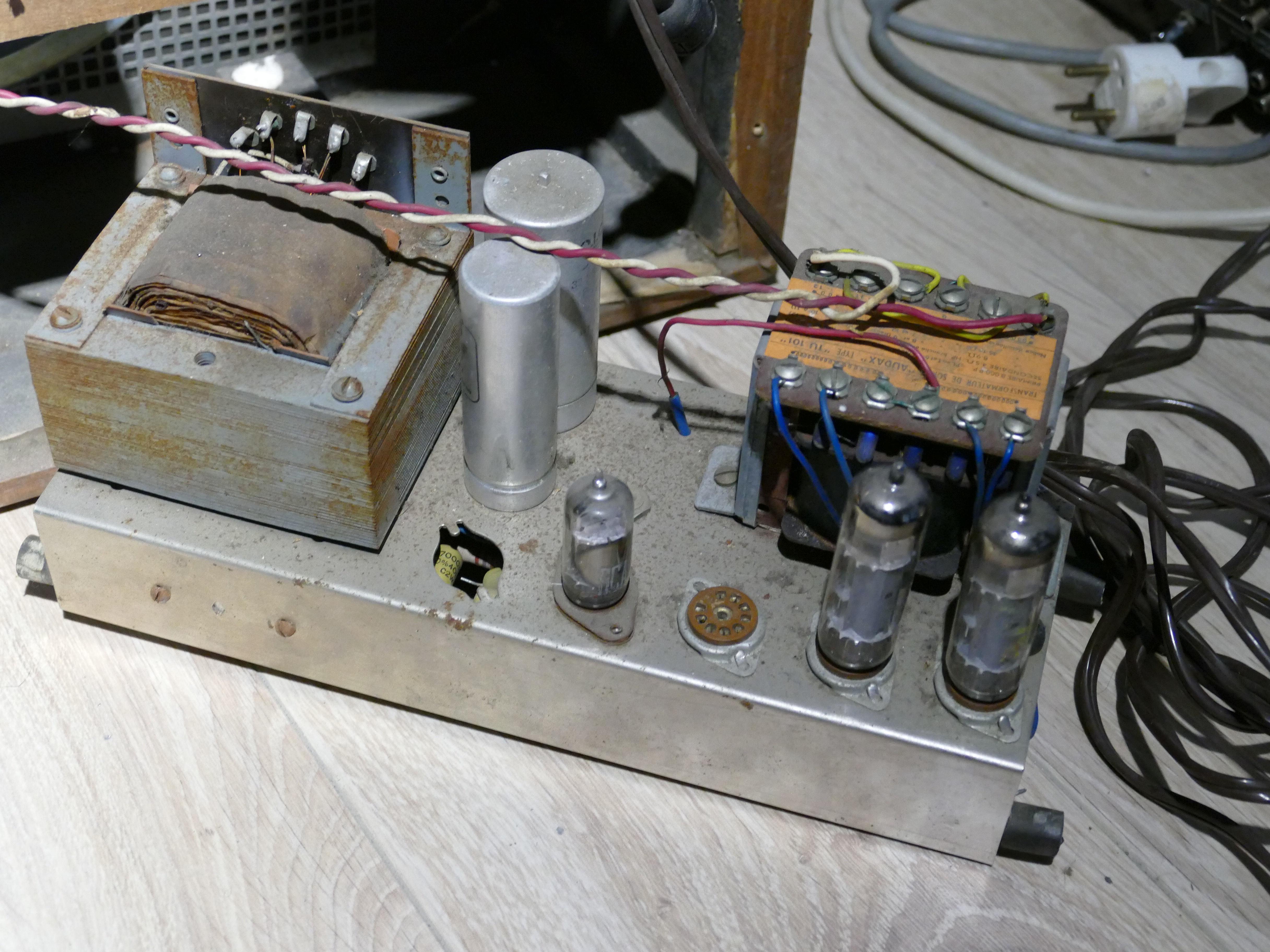

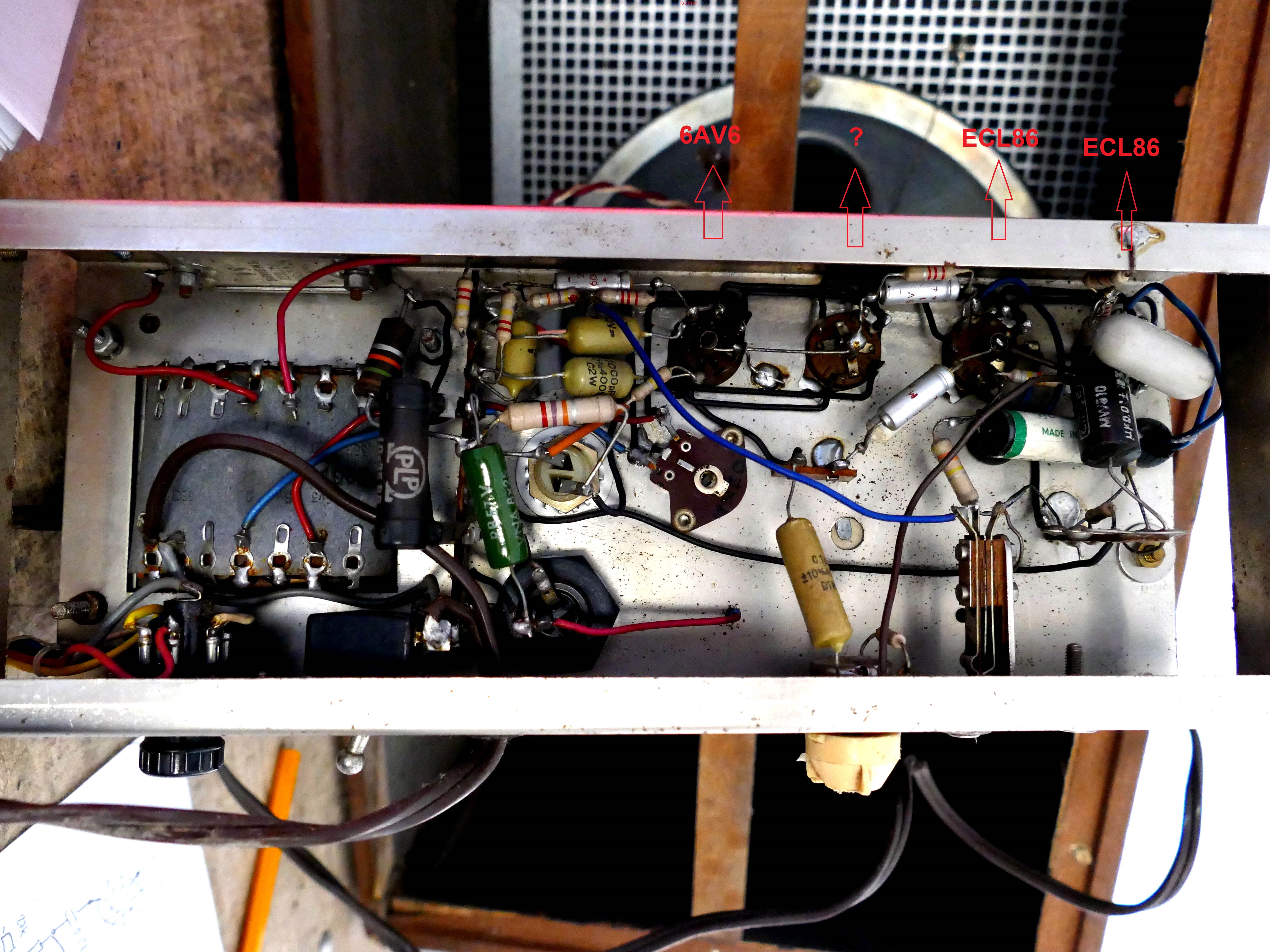

Il lui manque une lampe (voir photo), et je n'ai bien sûr par de schéma à ma disposition.
Sur la photo en question, la petite lampe à gauche et la plus longue tout à fait à droite n'ont pas d'inscriptions lisibles. La longue à côté de la manquante est une ECL86.
La partie préampli (module séparé) fonctionne avec une ECC83.
Y a-t-il moyen de supposer ce que pourrait être le tube absent ? Un autre ECL86 ?
Merci d'avance.
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 14-10-2023 à 10:30 sta |
|
Je me rends compte que ma demande est assez vague, je vais tenter de faire un schéma basique et le poster.
|
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 14-10-2023 à 11:53 sta |
|
|
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 14-10-2023 à 12:08 sta |
|
|
|
| Sujet : Ampli guitare Davoli Nouveau | De Dominique Le 14-10-2023 à 13:12 sta |
|
Bonjour,
Si la lampe de droite a la même structure que sa voisine, il doit s’agir d’une deuxième ECL86.
L’ampli final est un push-pull utilisant très certainement ces deux tubes.
J’ai trouvé sur le net un schéma de cette marque utilisant un push-pull équipé de 2 ECL82...
Après, on a très certainement une ECC83 pilotant ce push-pull ( tube déphaseur ) et une ECC82 ou ECC83 comme étage pré-amplificateur.
Dominique.
|
|
| Sujet : Ampli guitare Davoli Nouveau | De pat45 Le 14-10-2023 à 14:52 sta |
|
J'aimerais bien regarder sous le châssis pour voir comment se fait le redressement de la HT ?
On peut imaginer aussi que l'ECC83 ait changé de place et qu'il manque en réalité le tube de redressement !
C'est juste une réflexion perso ... mais sinon je trouve que ça ferait beaucoup de triodes, non ? 6 ?
|
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 14-10-2023 à 15:31 sta |
|
Je confirme que la voisine de l'ECL86 lui ressemble au point d'être identique, dont 2 ECL86 a priori.
En y regardant de plus près, la plus petite est en fait une 6AV6 (l'inscription est bien présente).
Ne manque plus qu'une lampe.

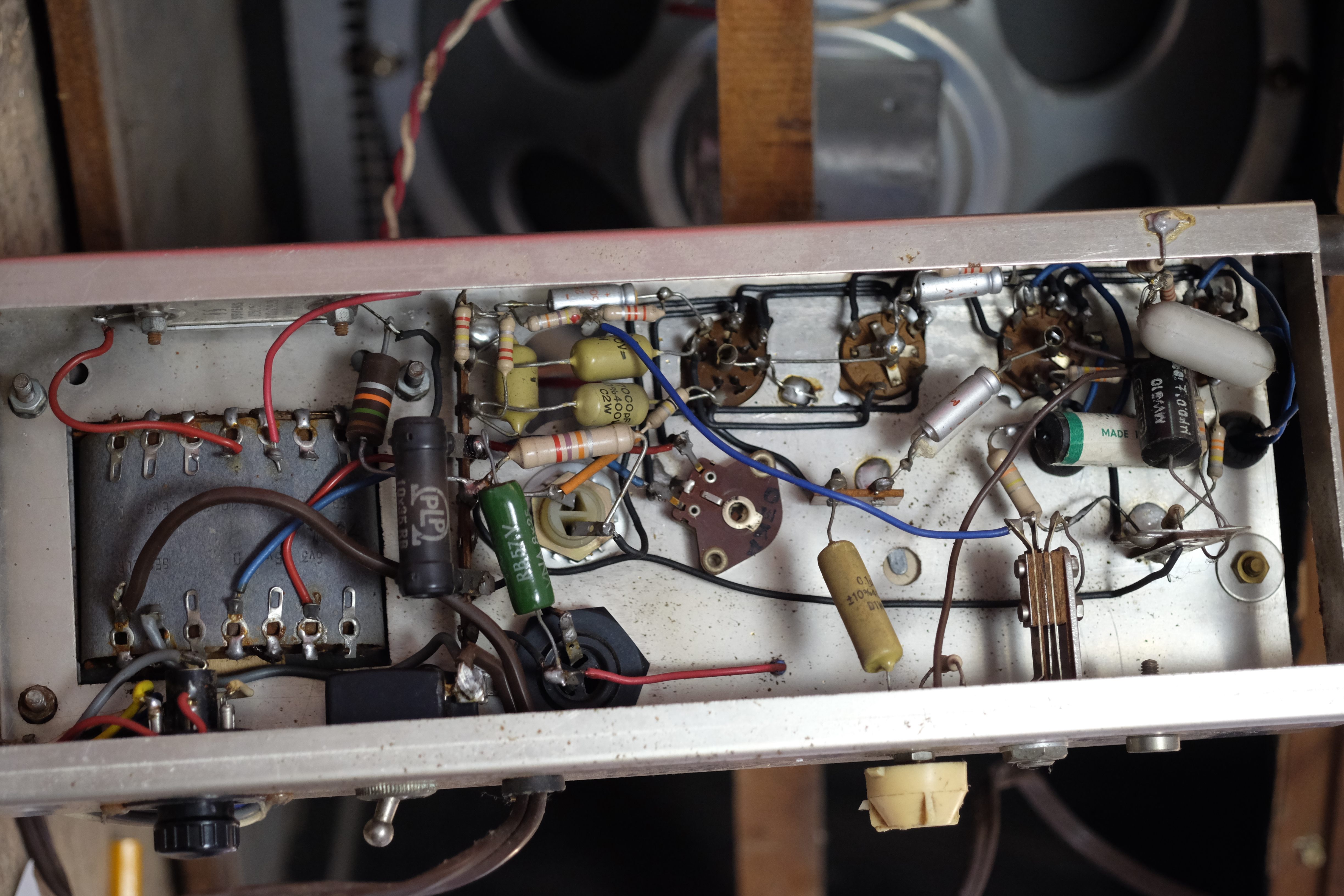

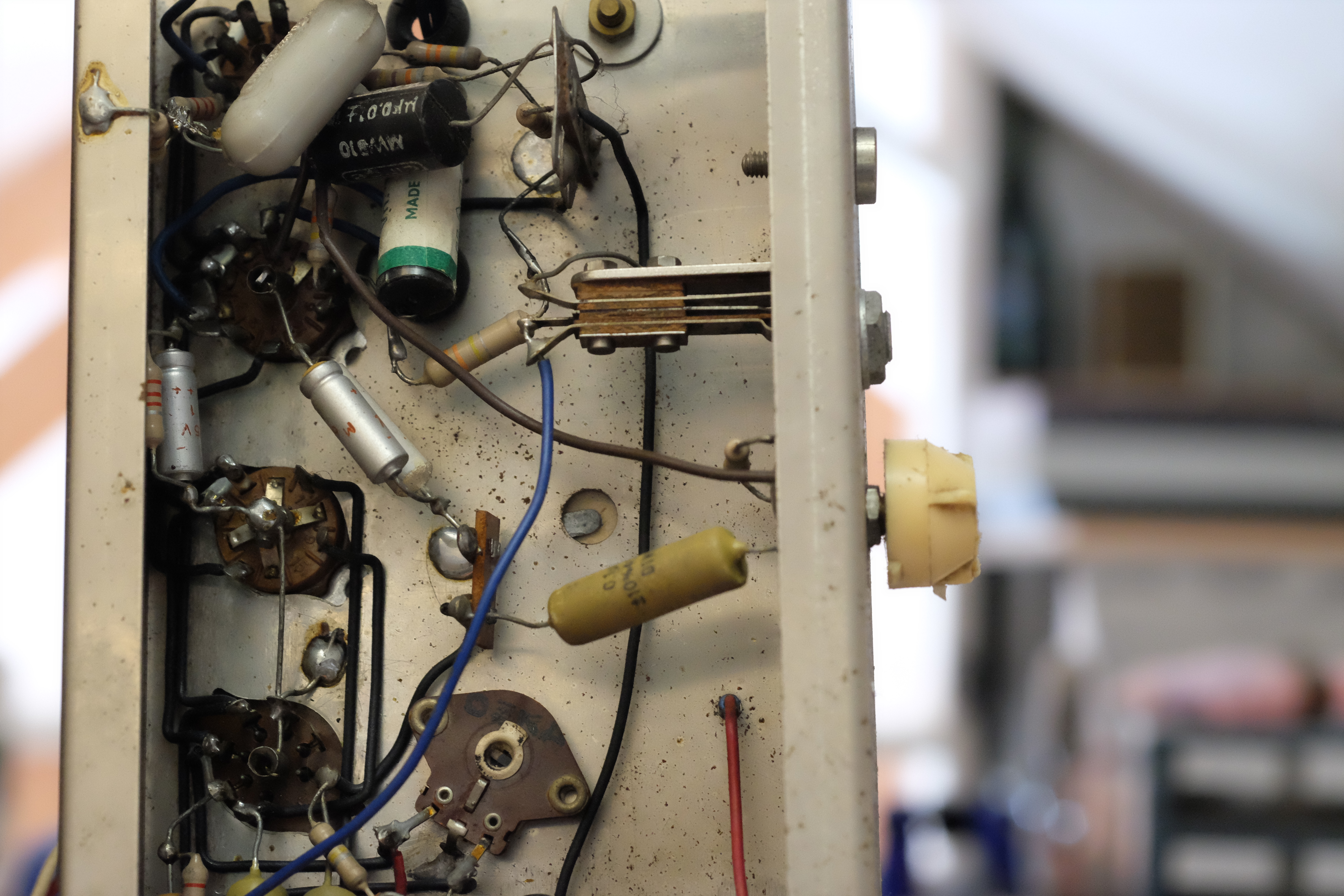

En attendant mon schéma (qui ne sera pas très académique), voici une vue du dessous.
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 14-10-2023 à 15:46 sta |
|
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 14-10-2023 à 15:48 sta |
|
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De Dominique Le 14-10-2023 à 17:27 sta |
|

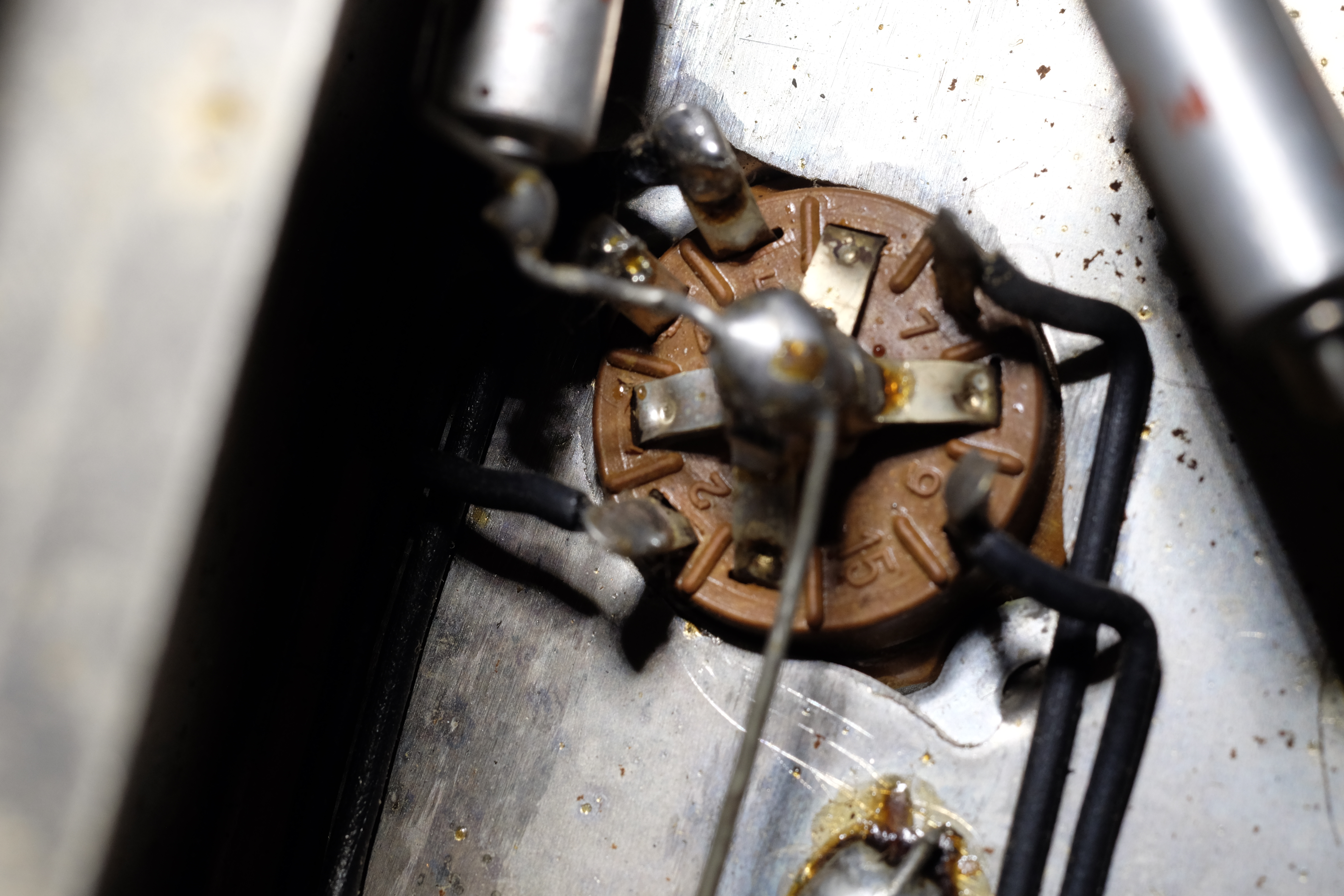

Etrange, on dirait que le culot qui ne possède pas de lampe est juste présent comme un élément qui sert de cosses à souder. ( pattes repliées ).
J'ai l'impression qu'il n'est pas prévu pour recevoir une lampe.
Essayez de faire le schéma d'après le câblage pour qu'on y voit un peu plus clair.
Dominique.
|
|
| Sujet : Ampli guitare Davoli Nouveau | De pat45 Le 14-10-2023 à 17:27 sta |
|
Ne vois pas de diode, pont de diodes ou redresseur sélénium sur les photos. Doit donc bien avoir un tube de redressement qui me semble être disposé sur l'emplacement vide ... mais vivement le schéma
Cordialement
|
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 14-10-2023 à 17:31 sta |
|
Ca n'a aucun sens !
1, 3, 6, 8 sont à la masse, c'est à dire les cathodes et les anodes des deux branches d'une ECC83
peut-être juste les filaments alimentés pour meubler !
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 14-10-2023 à 17:51 sta |
|
Ou alors, ce n'est pas une ECC83

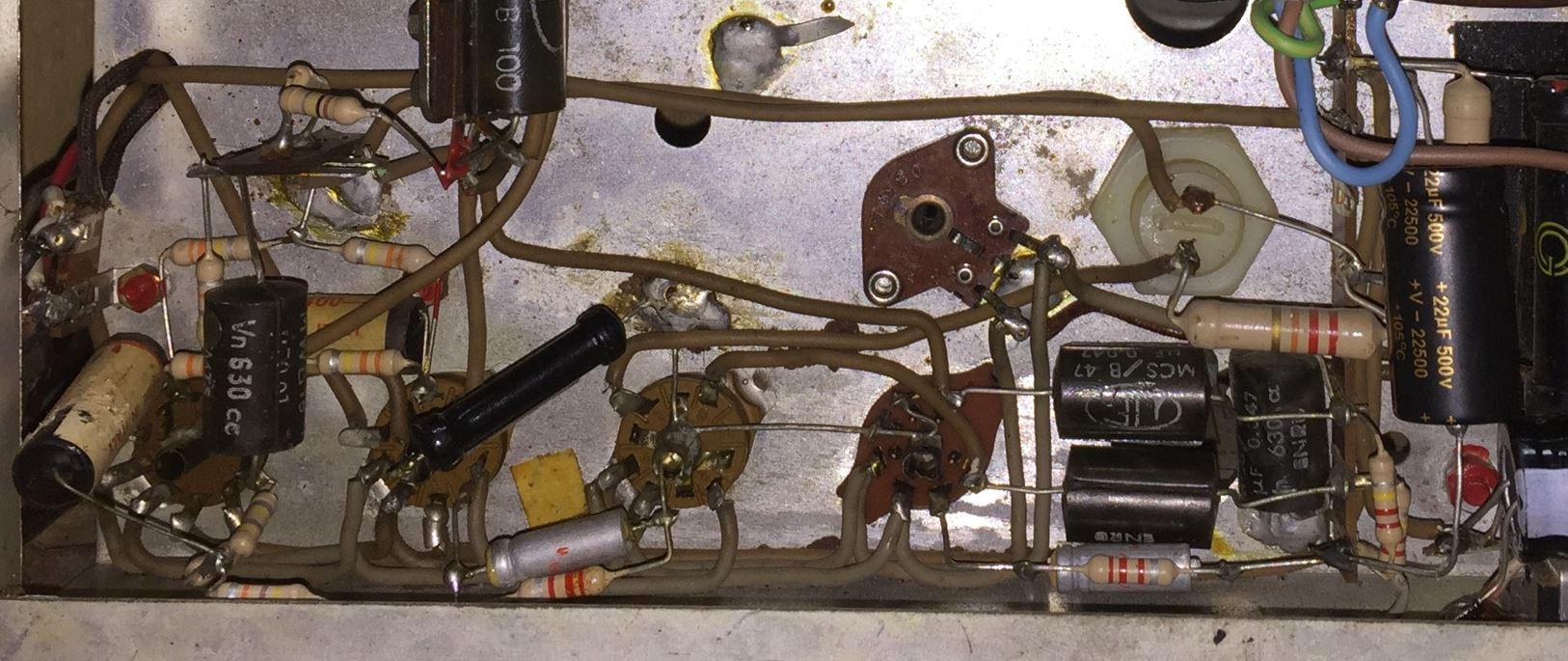

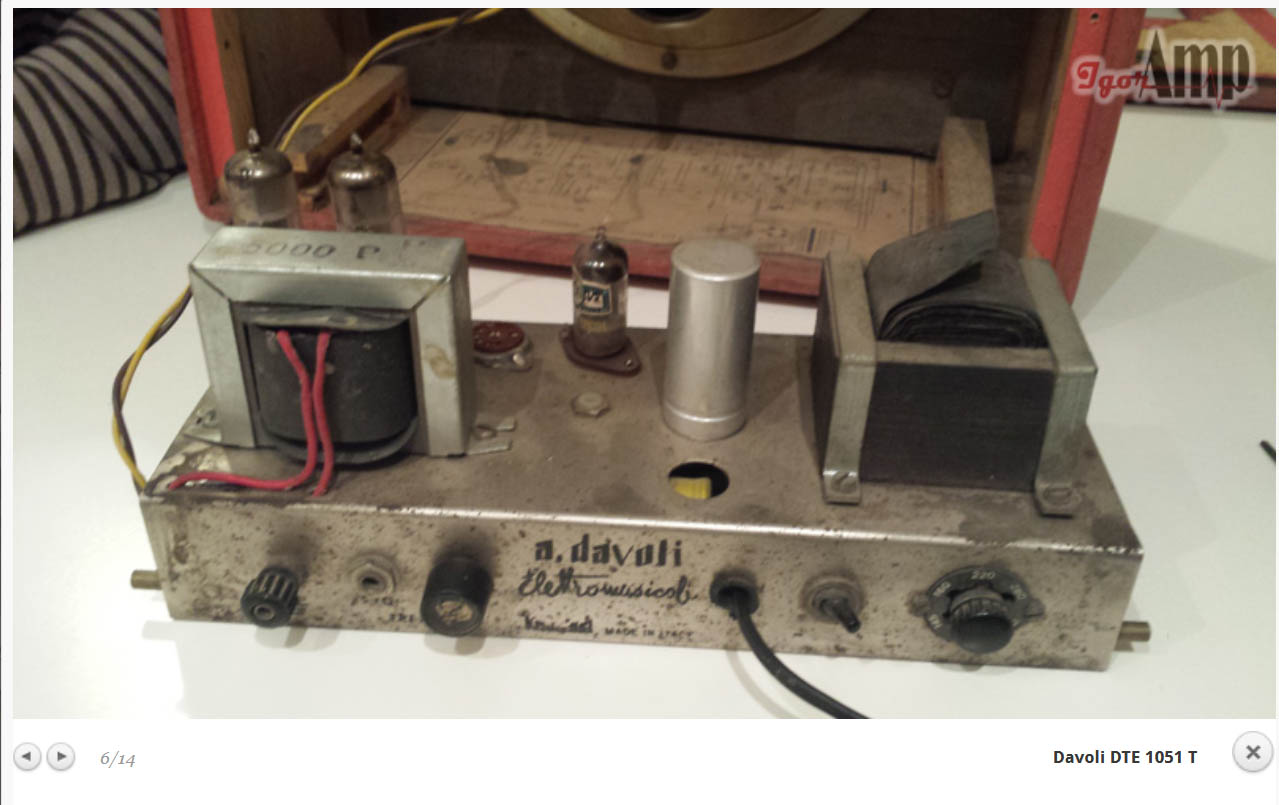

trouvé cette photo sur un site italien
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De Dominique Le 14-10-2023 à 18:05 sta |
|
Par contre, on dirait qu'il y a un redresseur fixé par deux vis près du transformateur...
|
|
| Sujet : Ampli guitare Davoli Nouveau | De pat45 Le 14-10-2023 à 18:54 sta |
|
|
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 14-10-2023 à 19:19 sta |
|
Je confirme, il y a bien un redresseur au sélénium.

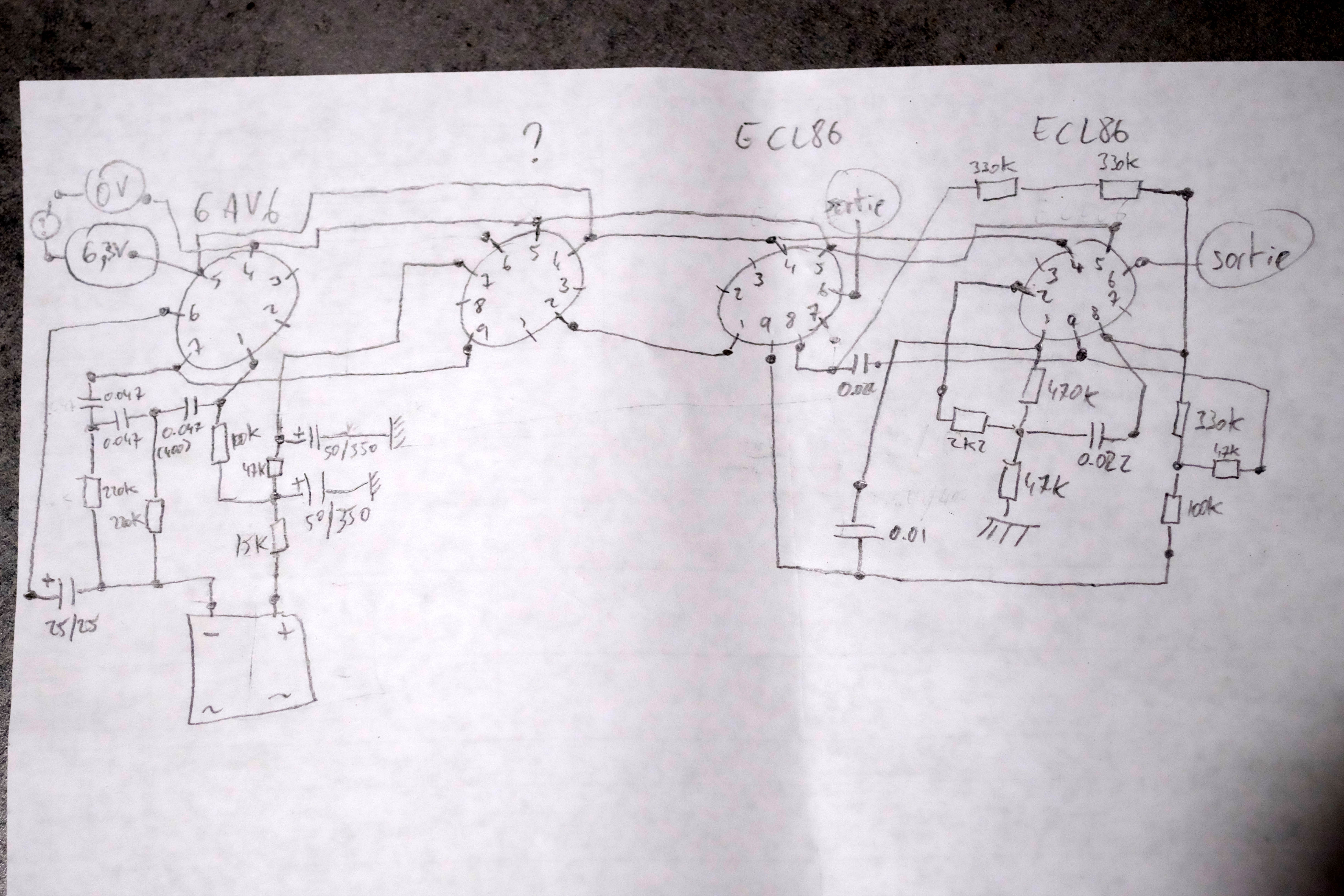

Voici un début de schéma. Il est incomplet pour rester lisible, mais si vous avez la moindre question, n'hésitez pas !
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De f6cer Le 15-10-2023 à 19:03 sta |
|
|
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 15-10-2023 à 20:04 sta |
|
Merci !
Habillage différent, mais ça y ressemble furieusement.
Par contre, sur le schéma sur la dernière photo, il ne semble y avoir qu'une ECL86 ?
|
|
| Sujet : Ampli guitare Davoli Nouveau | De bthiry Le 15-10-2023 à 23:20 sta |
|
sur le schéma j'en vois bien deux, V4 ET V5 ...
|
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 15-10-2023 à 23:44 sta |
|
C'est la photo que j'ai postée le 14 à 17:51
|
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 15-10-2023 à 23:56 sta |
|

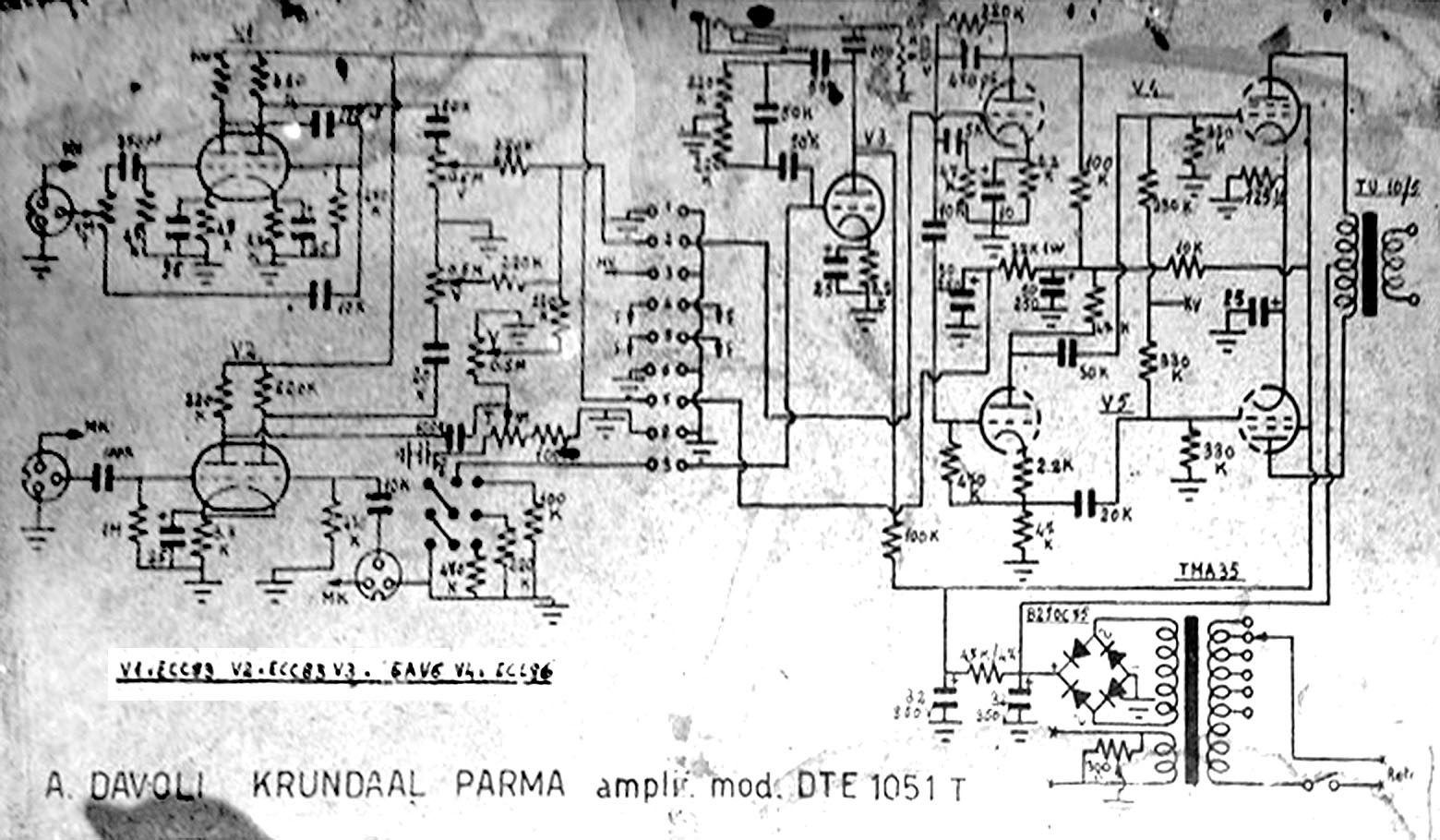

Et voilà le schéma collé dans la caisse photoshopisé
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 16-10-2023 à 00:05 sta |
|
Il y a des erreurs sur le site italien, et pas dit que le schéma corresponde, pas le même nombre de tubes
|
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 16-10-2023 à 09:38 sta |
|
Oui, il y a donc bien deux ECL86 sur ce schéma.

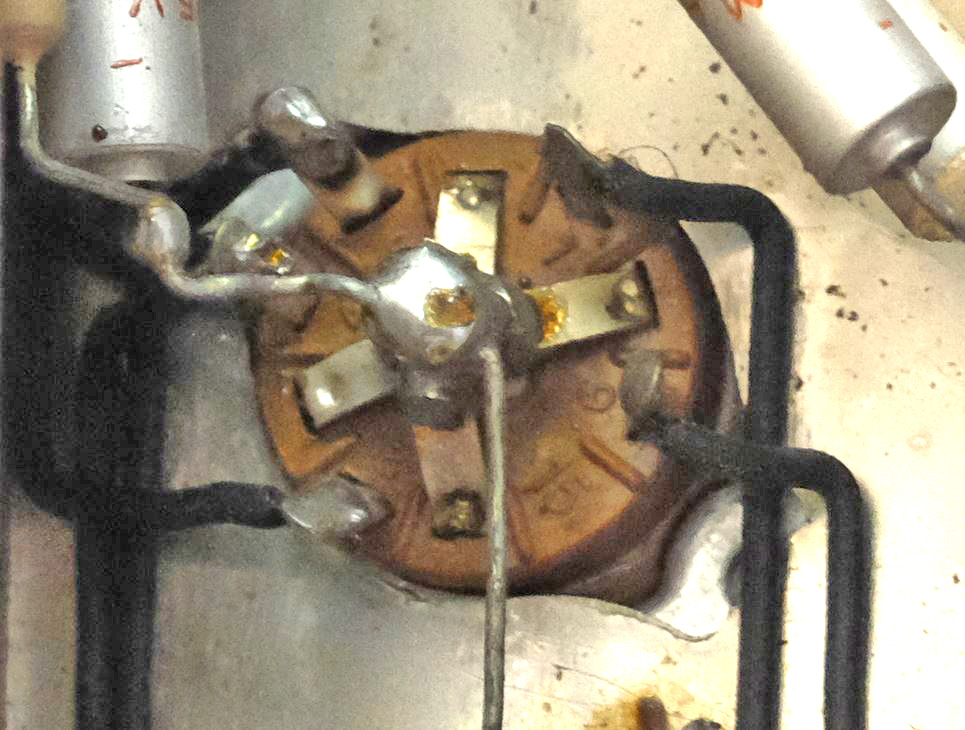

Ce qui est étrange, ce sont les 3 fils qui arrivent sur les broches 2, 7 et 9 du mystérieux support sans lampe, mais qui ne sont reliés à rien d'autre (voir photo et mon schéma).
| |
|
| Sujet : Ampli guitare Davoli Nouveau | De thom Le 16-10-2023 à 09:50 cms |
| | |
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 16-10-2023 à 11:36 sta |
|
Et 1,3,6 et 8 à la masse !
|
|
| Sujet : Ampli guitare Davoli Nouveau | De F6FLC Le 16-10-2023 à 11:38 sta |
|
ou un connecteur pour un éventuel préampli ou autre module optionnel
|
|
|
