Sujet : doc oscillo BEM 009 Nouveau | De jackoe Le 22-10-2006 à 10:32 cms |
| ![](tr.gif) | Bonjour. Est-ce que quelqu'un disposerait de la doc de l'oscilloscope BEM 009 ?
| ![](tr.gif) |
|
|
Sujet : doc oscillo BEM 009 Nouveau | De JC Négret Le 22-10-2006 à 11:22 sta |
|
Trouvé ça...Pas terrible !
JC ![;-)](s5.gif)
|
|
Sujet : doc oscillo BEM 009 Nouveau | De JC Négret Le 22-10-2006 à 11:33 sta |
|

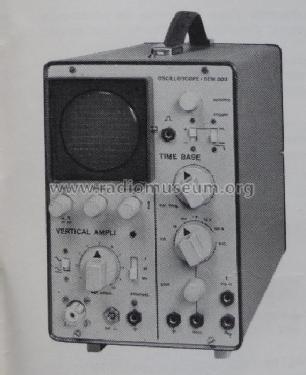

Une vue de la façade, de notice point...![:-(](s4.gif)
JC ![;-)](s5.gif)
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De Pierre Le 22-10-2006 à 15:28 cms |
| ![](tr.gif) |
J'ai un Centrad kit qui ressemble beaucoup à ça, pour ainsi dire quasiment identique bizard non ??!!Les fabriquants avaient ils les même coffrets ??? les mêmes faces avant ?!!!
Les boutons sont les même que sur mon Centrad kit en tout cas !!
Pierre
| ![](tr.gif) |
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Pierrot du 82 Le 22-10-2006 à 15:41 cms |
| ![](tr.gif) |
Il paraît que c'est le même que le Centrad...
Il faut demander à Thierry Magis qui aurait ????? des infos et LE schéma.
C'est ce qui est dit sur son site http://www.radiocollection.be/
Je cite : "A venir: Plus d'information sur M.B.L.E. (kits Polykit)."
| ![](tr.gif) |
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Thierry Magis Le 23-10-2006 à 20:39 sta |
|
Beaucoup de choses à venir sur mon site... Il n'y a que le temps libre en suffisance qui ne vient pas.
Et puis comme je n'ai jamais eu le courage de domestiquer un éditeur html potable... je me farcis toujours toutes mes pages avec le bloc-notes. Il y a plus pratique... et plus rapide.
En plus pour le moment, je suis en plein dans mon alimentation à découpage... et entre le dépannage et la conception, il y a de la distance ! Mais ça avance, et se présente plutôt bien.
Bon, déviation hors sujet une fois de plus... Excuses.
Mais comment font certains pour faire des réalisations, les mettre en ligne, avoir un boulot et une vie de famille ?? Il y a un truc ? Madame fait tout à la maison ?
Bref, pour en revenir à l'oscillo en question, je regarde dans mes docs cette semaine si j'ai celle-la... J'ai eu cet appareil (déjà bien vieux) quand j'étais étudiant, mais la doc? Je ne m'en souviens plus.
C'est bien une fabrication MBLE (ou plutôt un kit) ; mais ce même appareil a existé aussi sous la marque Centrad, tout à fait identique et même référence.
Je n'ai jamais trouvé le lien qui a pu exister entre ces deux entreprises.
Cordialement
Thierry
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Pierrot du 82 Le 23-10-2006 à 22:59 cms |
| ![](tr.gif) | Merci Thierry !
| ![](tr.gif) |
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 29-05-2013 à 09:13 sta |
|
Bonjour à tous,
Je suis à la recherche des plans de montage de l'oscilloscope MBLE BEM 009 ø http://www.radiomuseum.org/images/radio/mble_manufacture/oscilloscope_bem_009_1228677.jpg" target="_blank">Photovendu, à l'époque, en kit par la MBLE.
J'ai acheté un lot de pièces d'électronique dont fait partie cet oscillo en cours de montage et je voudrais le finaliser.
Quelqu'un pourrait-il m'aider ?
Merci de me lire et à bientôt
Alain|
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 11:12 sta |
|
Bonjour
L'appareil à été décrit dans Radio palans 235 de mai 1967
La description est très complète, schéma et notice de montage je vais vous la scanner mais soyez patient.
Yves ![[:Hi:]](s12.gif)
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 29-05-2013 à 14:27 sta |
|
Mille mercis Yves
Alain ![:-)](s1.gif)
|
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 15:00 sta |
|
Bonjour

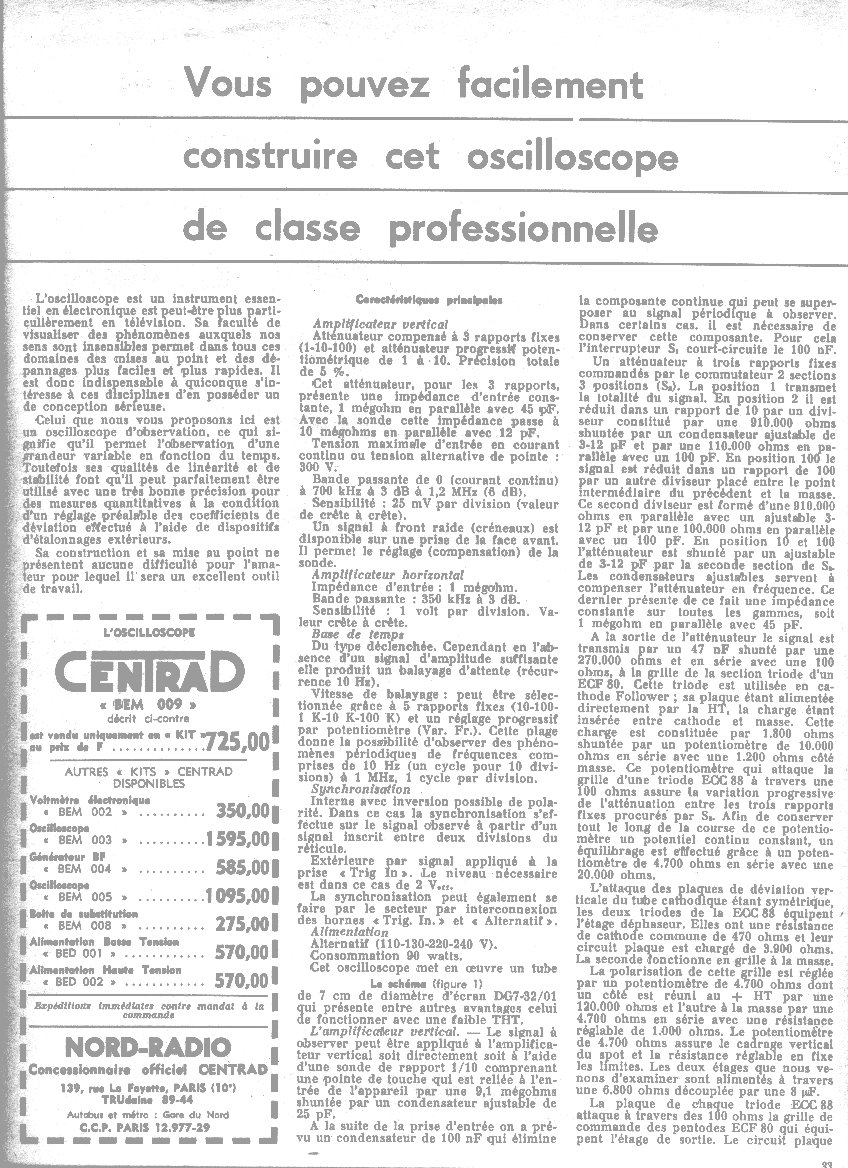

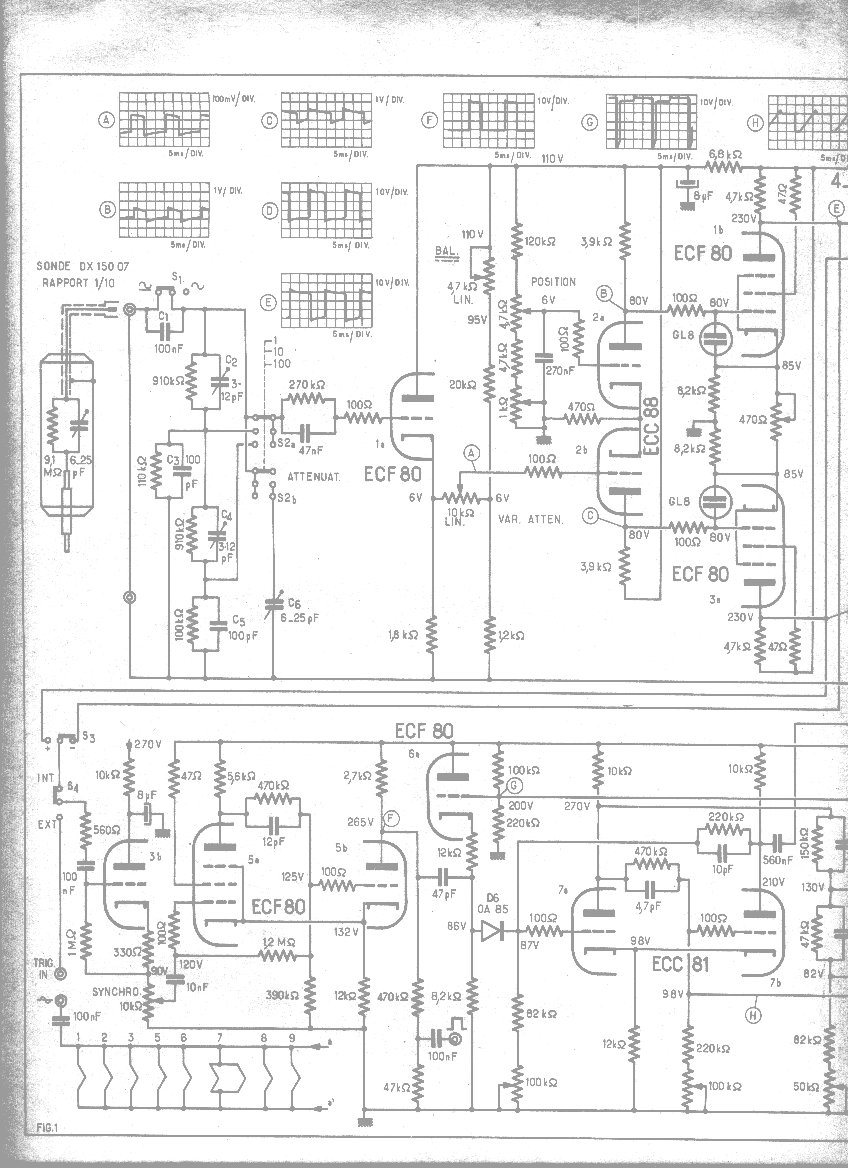

BEM 009 page 1
suite....
| |
|

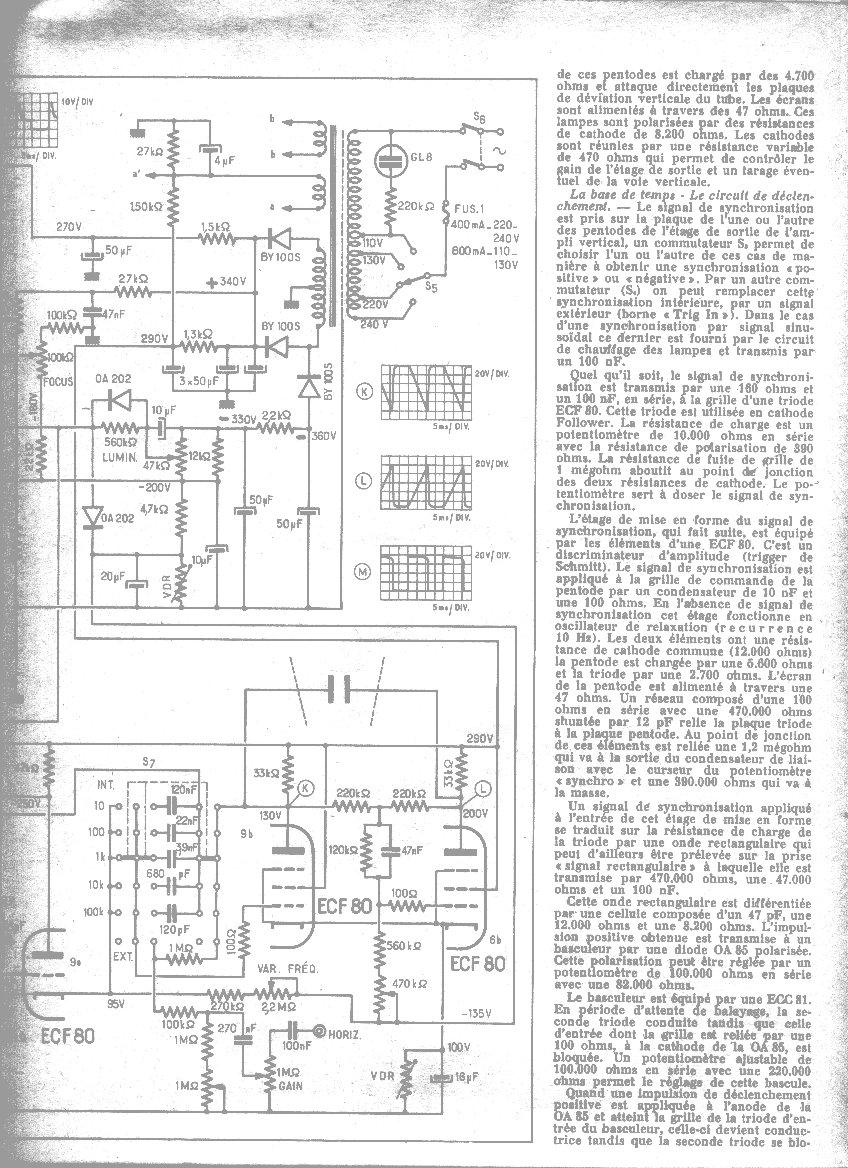

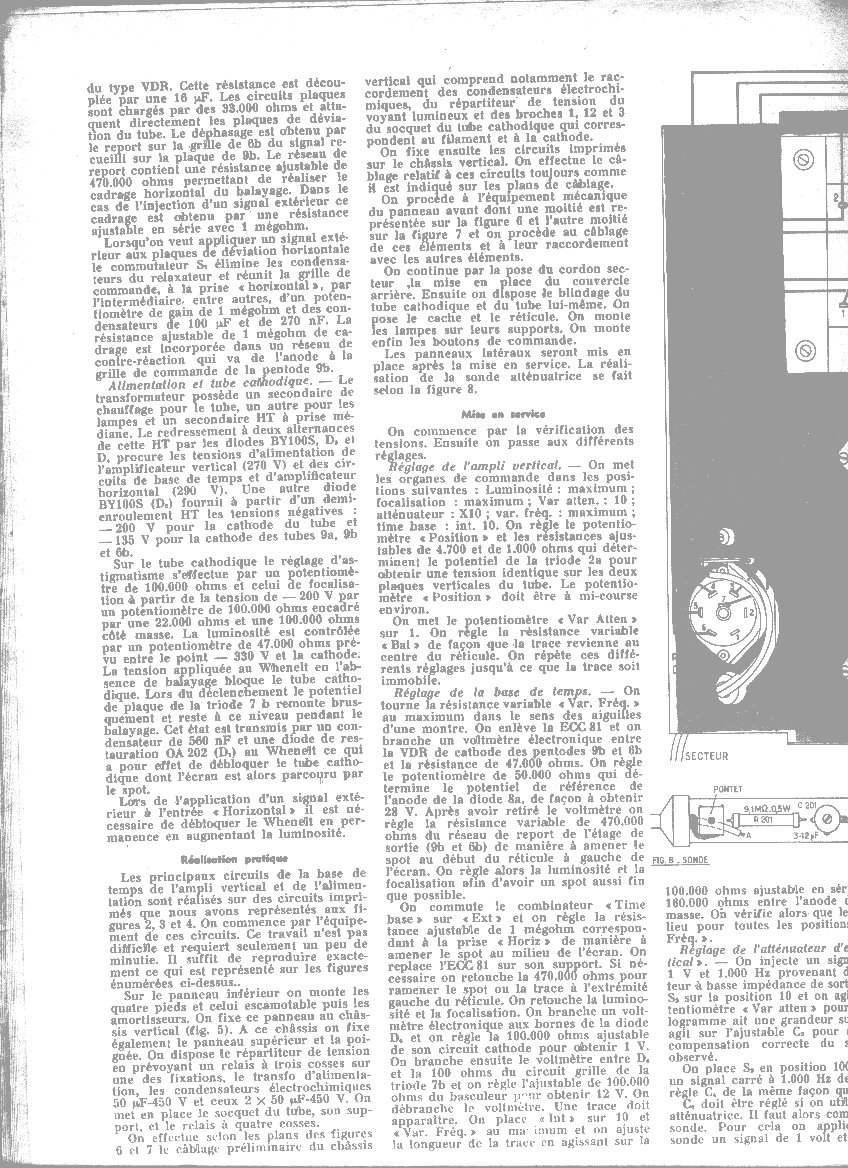

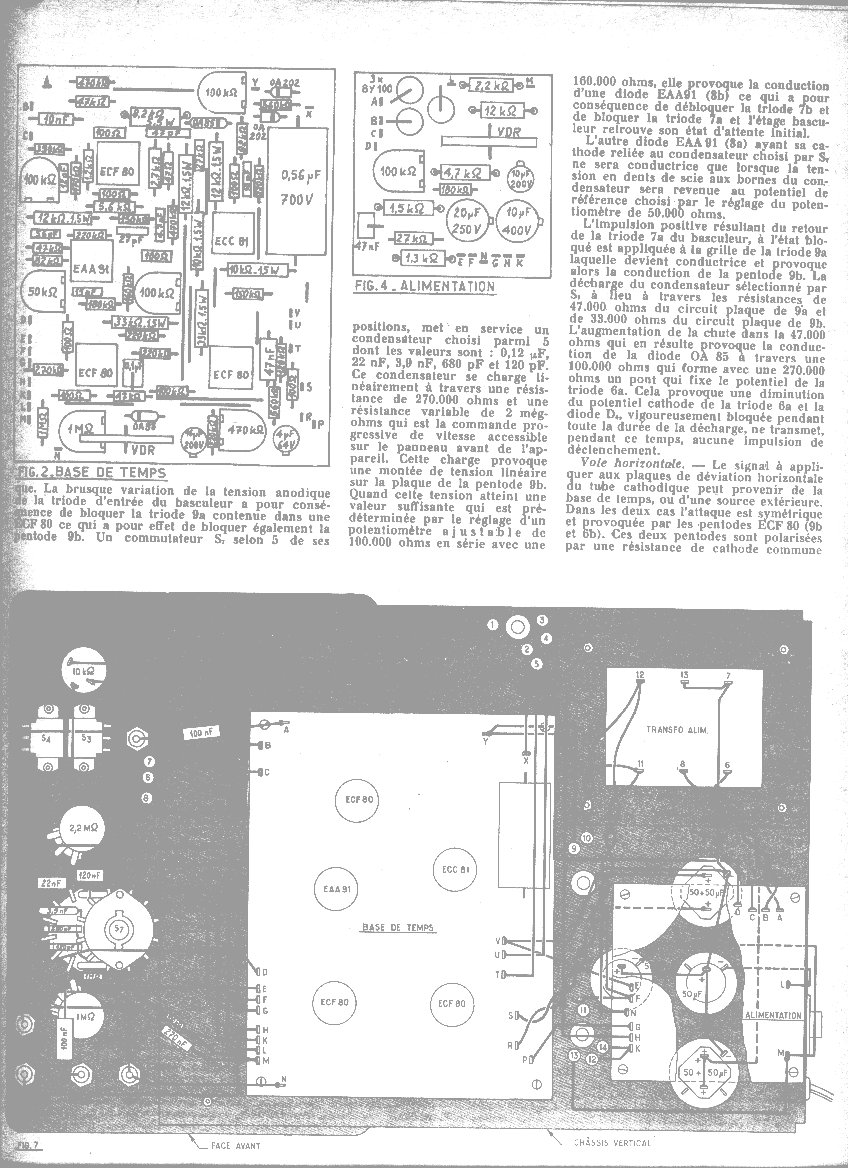

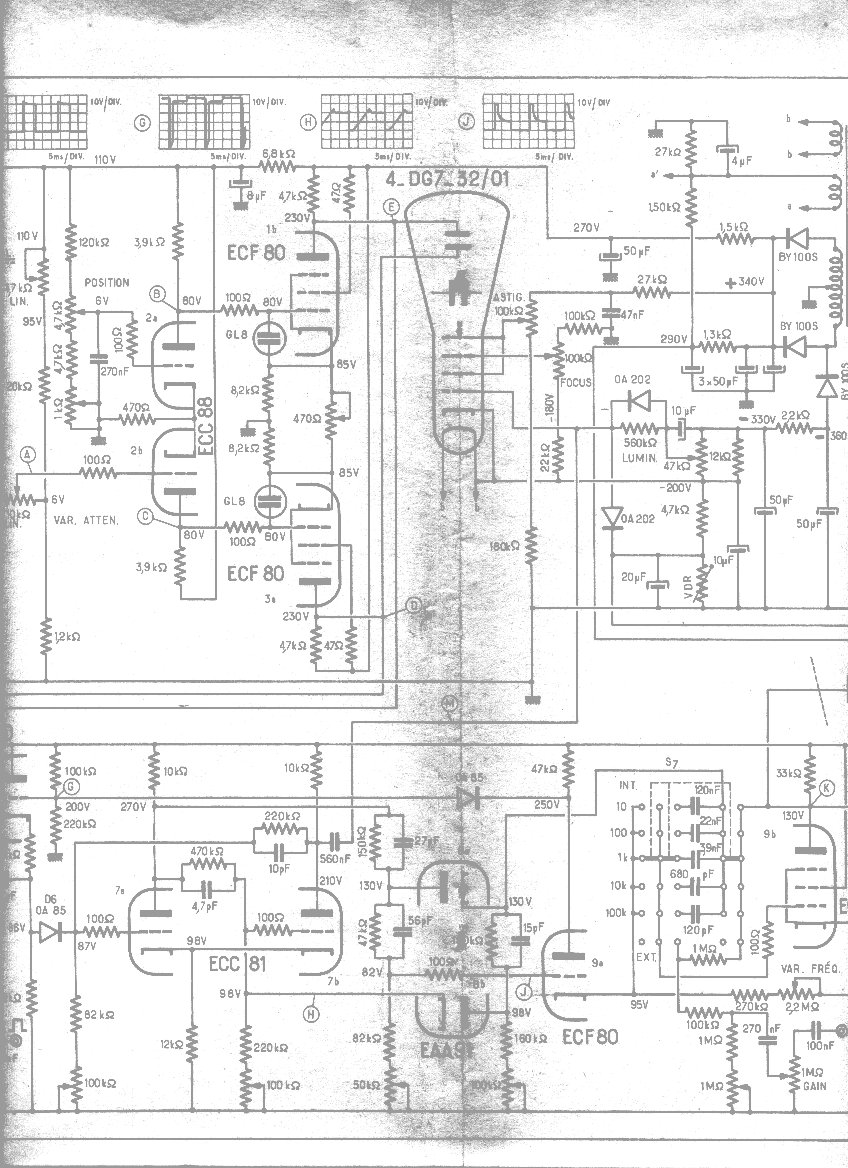

Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 15:01 sta |
|
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 15:01 sta |
|
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 15:02 sta |
|
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 15:03 sta |
|
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 15:03 sta |
|
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 29-05-2013 à 15:05 sta |
|

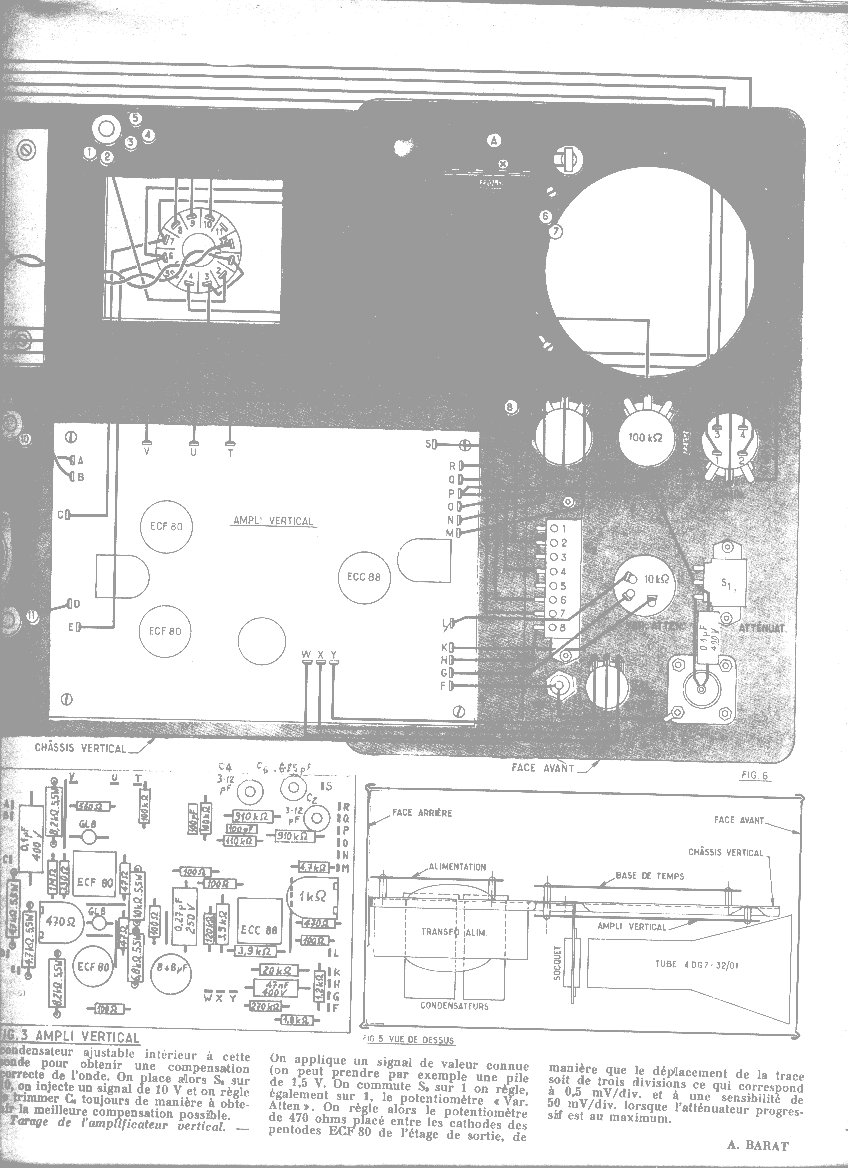

Page 7 et fin
En vous souhaitant que tout cela vous soit utile.
Yves ![[:Hi:]](s12.gif)
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 29-05-2013 à 20:34 sta |
|
Encore merci Yves, c'est parfait
Cordialement,
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De F6FLC Le 31-05-2013 à 13:32 sta |
|
Bonjour,
la réf "BEM" m'a rappelé quelque chose

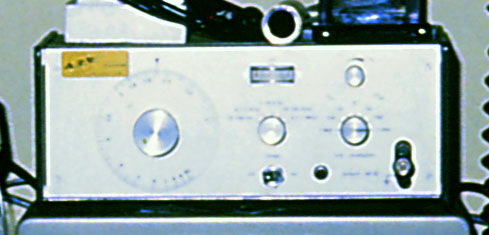

j'avais acheté un kit belge de géné BF dont la référence commençait par BEM
probablement la même série, il y avait d'autres appareils en kit
pubs dans le Haut Parleur de l'époque (années 80 ?)
Michel...
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De Jacques (webmestre) Le 31-05-2013 à 14:39 sta |
|
Le BEM0009 est dans schéma mesure. Allez y faire un tour côté Centrad, vous trouverez en même temps le lien avec les kits Belges (Thierry Magis).
|
|
Sujet : doc oscillo BEM 009 Nouveau | De malek Le 31-05-2013 à 19:32 sta |
|
Salut
Il y a maldonne sur "archives".
Apparement c'est le même bem003 dans les deux cas.
Le bem009 est difficile à obtenir.
Malek
|
|
Sujet : doc oscillo BEM 009 Nouveau | De malek Le 01-06-2013 à 06:24 sta |
|
Bonjour
L'erreur a été réparée cette nuit.
Amicalement
Malek
|
|
Sujet : doc oscillo BEM 009 Nouveau | De korssakof Le 01-06-2013 à 08:01 sta |
|
Bonjour
A malek
Pas trop transpiré pour mettre mes scans dans les archives ?
Yves ![[:Hi:]](s12.gif)
|
|
Sujet : doc oscillo BEM 009 Nouveau | De malek Le 02-06-2013 à 13:22 sta |
|
Salut,
Je n'y suis pour rien
Malek
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Jacques (webmestre) Le 02-06-2013 à 18:20 sta |
|
En général, s'il y a sur le forum des documentations intéressantes et de bonne qualité, elles partent dans les archives avant qu'elles ne se perdent dans les profondeurs du forum.
Idem pour le Trio W41, cheerio 73, les différentes versions de synchrones, le LAS Provence, le Regency, et j'en passe...
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 04-06-2013 à 22:06 sta |
|
Bonjour à tous,
Quelqu'un aurait-il les schémas de l'oscilloscope WASLET model TS-315
Cordialement
Alain
| |
|
Sujet : doc oscillo BEM 009 Nouveau | De Jacques (webmestre) Le 05-06-2013 à 09:00 sta |
|
Waslet est une société Bruxelloise qui a effectivement vendu de l'électronique en y apposant sa marque, société désormais reconvertie dans la gestion des parcs PC et la maintenance informatique (voir l'historique de la société).
Les marques qui se cachent derrière sont Hung Chang (avec derrière Protek et Elix) et quelques Iskra. Evidemment, la référence dans ces marques source est différente de TS315.
Par exemple le Hung Chang OS-620 est équivalent à l'Elix HC-L202.
Bonne recherche...
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 07-06-2013 à 17:38 sta |
|
Merci, Jacques, pour ces premiers renseignements.
Je vais poursuivre mes investigations.

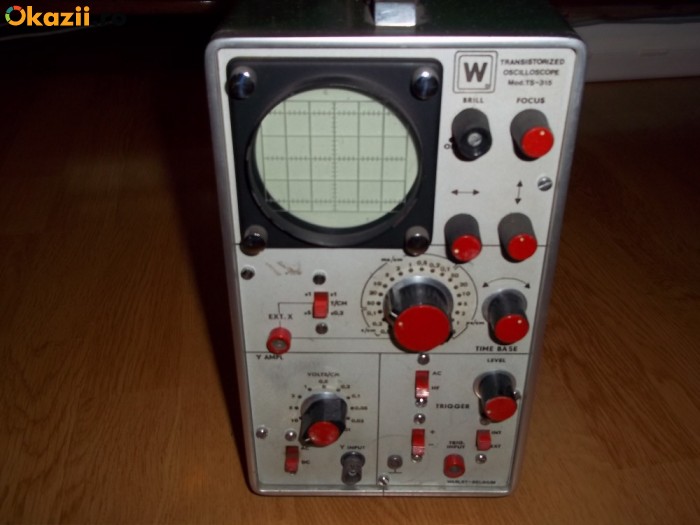

J'ai récupéré un Waslet TS-315. Il fonctionne mais je dois recalibrer la base de temps et remplacer un potentiomètre.
Cordialement
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 08-06-2013 à 07:48 sta |
|
Bonjour à tous,
Je suis à la recherche de lampes radio EAA91 (double diode). Quelqu'un parmi vous pourrait-il me dire où je pourrais en trouver ?
Dans le cas où il existerait des équivalents, les sockets sont-ils les mêmes ou bien l'équivalence se rapporte-t-elle seulement aux caractéristiques de fonctionnement des tubes ?
Merci de me lire
Cordialement
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De omale 13 Le 08-06-2013 à 09:21 sta |
|
bonjour![[:Hi:]](s12.gif)
la 6al5 =DD avec 7 broches voir lien ici
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 08-06-2013 à 10:00 sta |
|
bonjour,
EAA91 = EB91 = 6AL5 ( c'est le même tube sous 3 dénominations) on peut, a la rigueur, le remplacer par des diodes semiconductrices actuelles (a choisir selon leur rôle, et les tensions présentes dans le montage )
sloup
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Jacques (webmestre) Le 08-06-2013 à 17:45 sta |
|
Parce que l'EB91 appartient à l'oscillo ? (oscillo à lampes ?)
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 08-06-2013 à 18:41 sta |
|
En tout cas, si les Waslet ou les Hung Chang ( des années 80 à nos jours) ne le sont probablement pas (a lampes) toute la série des Oscollo Centrad / MBLE des années 60 type BEM *** (003, 009, ou autre série de chiffres) sont bel est bien des scopes à lampes
c'étais un matériel simple et fiable (sauf si ils ont été bricolé en ayant fait un travail de cochon avec !) et ces scopes BEM ***étais de qualité tout a fait honnete , et facile a dépanner le cas échéant ...
sloup
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Jacques (webmestre) Le 08-06-2013 à 18:45 sta |
|
Exact sloup, ceux que j'ai mis en ligne ce jour sont tous à transistors.
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 08-06-2013 à 22:31 sta |
|
La double diode EAA91 (EB91) appartient bien à l'oscilloscope BEM009.
Le problème est que, comme j'ai récupéré tous les tubes sauf celui-la, je vais devoir trouver une astuce pour le remplacer par des composants modernes (ou continuer à chercher après mon tube). Vos idées seront donc les bienvenues
Pour résumer, j'ai un Waslet qui fonctionne mais que je dois recalibrer et un BEM009, en cours d'assemblage depuis 40 ans, que j'ai acheté avec un lot de pièces détachées, et que je voudrais achever.
Cordialement
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 08-06-2013 à 23:34 sta |
|
Bonjour,
j'ai retrouvé, dans mon bordélodrôme, une EB91 , et une 5726 , équivalentes de la 6AL5 ou EAA91 , directement interchangeable
(vous n'aurez pas a rechercher a la remplacer par des semiconducteurs , ou par une lampe différente )
sloup
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 09-06-2013 à 08:12 sta |
|
Merci slouptoouut. Je vous ai envoyé un mail
Cordialement
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De EFJI Le 09-06-2013 à 09:11 sta |
|
Bonjour bluenote,
J'ai retrouvé dans mon brol, une EAA91 dans sa boite défraichie.
Cordialement
EFJI
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 09-06-2013 à 10:41 sta |
|
Merci EFJI. Je vous ai envoyé un mail
Cordialement
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 09-06-2013 à 19:51 sta |
|
mail recu et répondu, et ceci, oh miracle de la technique, sans sabliers, ni barres de progression qui ne progresse pas, ni message d'erreur , écran bleu, ou noir ...
sloup
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Jacques (webmestre) Le 13-06-2013 à 07:58 sta |
|
Je crois avoir trouvé le schéma du Waslet 315.
Confirmez-moi s'il y a au moins deux tubes (en plus du TRC) dans ce scope: une E88CC et une EY51.
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 13-06-2013 à 12:16 sta |
|
Il n'y a aucun tube dans l'oscillo, à part le TRC
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Jacques (webmestre) Le 13-06-2013 à 13:25 sta |
|
Bon, tant pis ![:-(](s4.gif)
Jetez quand même un oeil au Radiotechnika ST-315, la façade est absolument identique.
|
|
Sujet : doc oscillo BEM 009 Nouveau | De bluenote Le 13-06-2013 à 14:23 sta |
|
Je viens de regarder le Radiotechnika ST-315.
C'est, en effet, le même panneau avant, c'est troublant.
J'ai téléchargé le manuel pdf (en polonais apparemment car j'en ai repris quelques mots dans le traducteur google et ça correspond) avec les plans et j'ai repéré la triode E88CC et la diode EY51
Peut-être que dans le Wislet, les tubes ont été changés par des semi-conducteurs moyennant une ou deux petites transformations. Je vais y regarder de plus près.
Merci encore de vous intéresser pour moi à cet oscillo
Cordialement,
Alain
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 13-06-2013 à 21:32 sta |
|
@ Alain alias bluenote :
Une avarie informatique s'est produite avec la transaction en cours et a tout planté !
(la transaction n'a pas pu être réalisé et j'ai perdu le fil de nos échanges ...merci de reprendre du début)
Patrick/slouptoouut/zeltron
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 15-06-2013 à 14:19 sta |
|
@ alain alias bluenote
bonjour,
courrier postal recu, et reprise du fil des "transactions en cours"
copie du dernier message envoyé
Bonjour,
j'espère que vous recevrez ce mail ! (des problèmes informatiques sont survenus entre temps !)
J'ai bien recu votre courrier postal, mais avec un peu de retard (recu samedi)
j'ai maintenant votre demande avec votre adresse postale, mais ne vais pouvoir n'envoyer le matériel que lundi ...
Merci, et désolé des dysfonctionnements et des retards (bien indépandants de ma volontée !)
Patrick/slouptoouut
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 15-06-2013 à 22:43 sta |
|
|
|
Sujet : doc oscillo BEM 009 Nouveau | De Totolagalène Le 15-06-2013 à 22:48 sta |
|
Pourquoi "plantage" puisqu'on t'as reçu 5/5 loud and clear.
T'es encore en train de t'amuser, petit garnement!![:-D](s2.gif)
|
|
Sujet : doc oscillo BEM 009 Nouveau | De slouptoouut Le 15-06-2013 à 23:29 sta |
|
parce , entre temps, et juste avant 22h, ça a encore planté !
|
|
|
