| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 21-09-2025 à 01:29 sta |
|
Bonsoir a tous.
Je suis actuellement à la recherche du schéma d'un tv n&b italien qui a été sacage par un précédent technicien et surtout par son stockage , j'ai une panne de BTL que je n'arrive pas a comprendre.
A ne pas confondre avec le premier modèle qui n'a pas le même châssis , la c'est le SONOLOR Super Spacial 2.
Je ne sais même pas si il est complet , j'ai justement un doute sur un connecteur présent sur le châssis.
A moins que quelqu'un sur le forum ai le même pour vérifier...
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De Jacques (Webmestre) Le 21-09-2025 à 03:50 cms |
|  |
Ce téléviseur existe sous de multiples marques d'origine italienne, notamment Prandoni, avec comme transistor de sortie ligne des bestioles germanium comme le AU110 et (de mémoire AY101 comme diode de récup). Les THT sont souvent defectueuses sur ces chassis.
La recherche avec cette marque vous aidera peut-être a trouver le bon schéma.
| |
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De bozec Le 21-09-2025 à 09:06 sta |
|

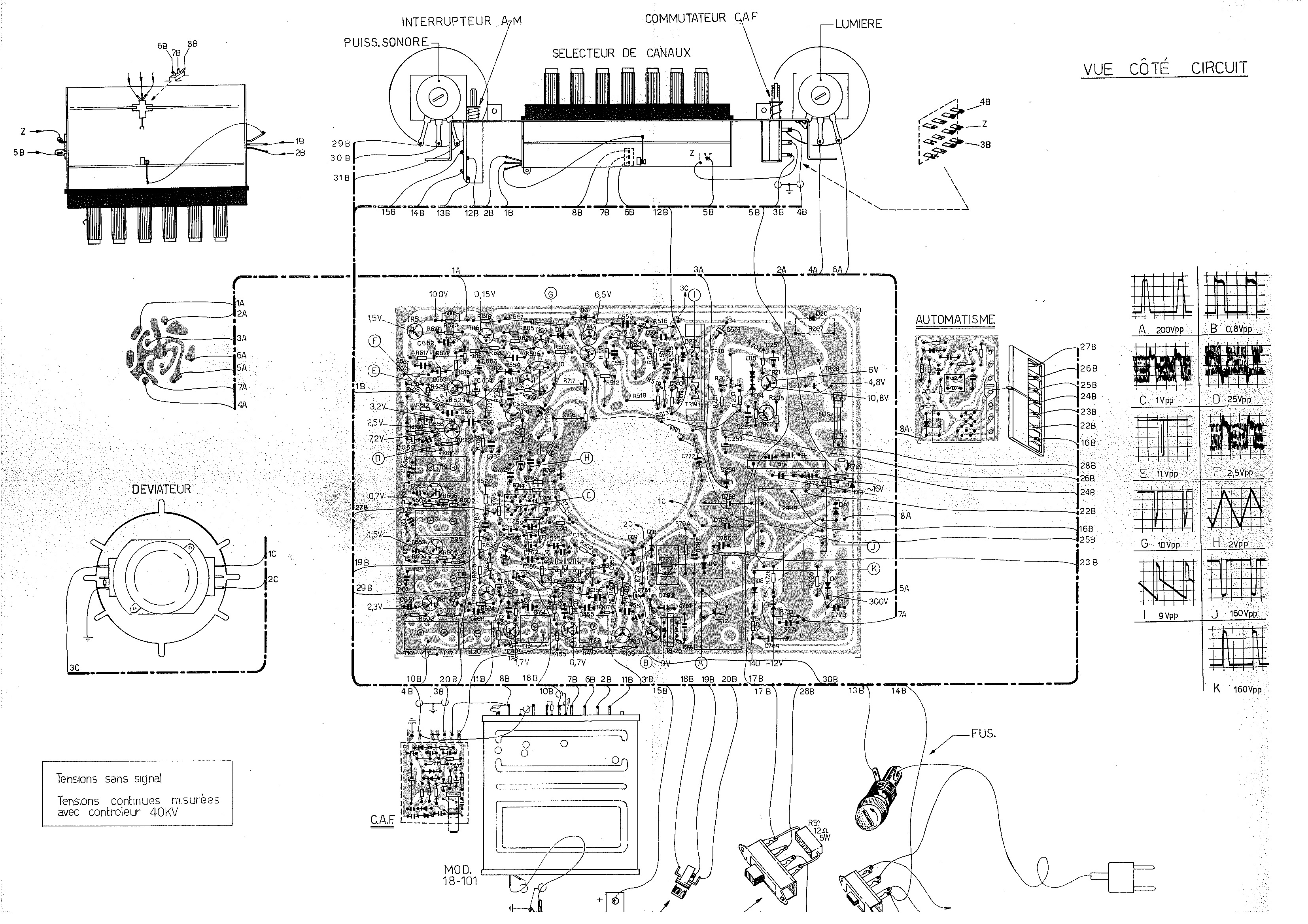

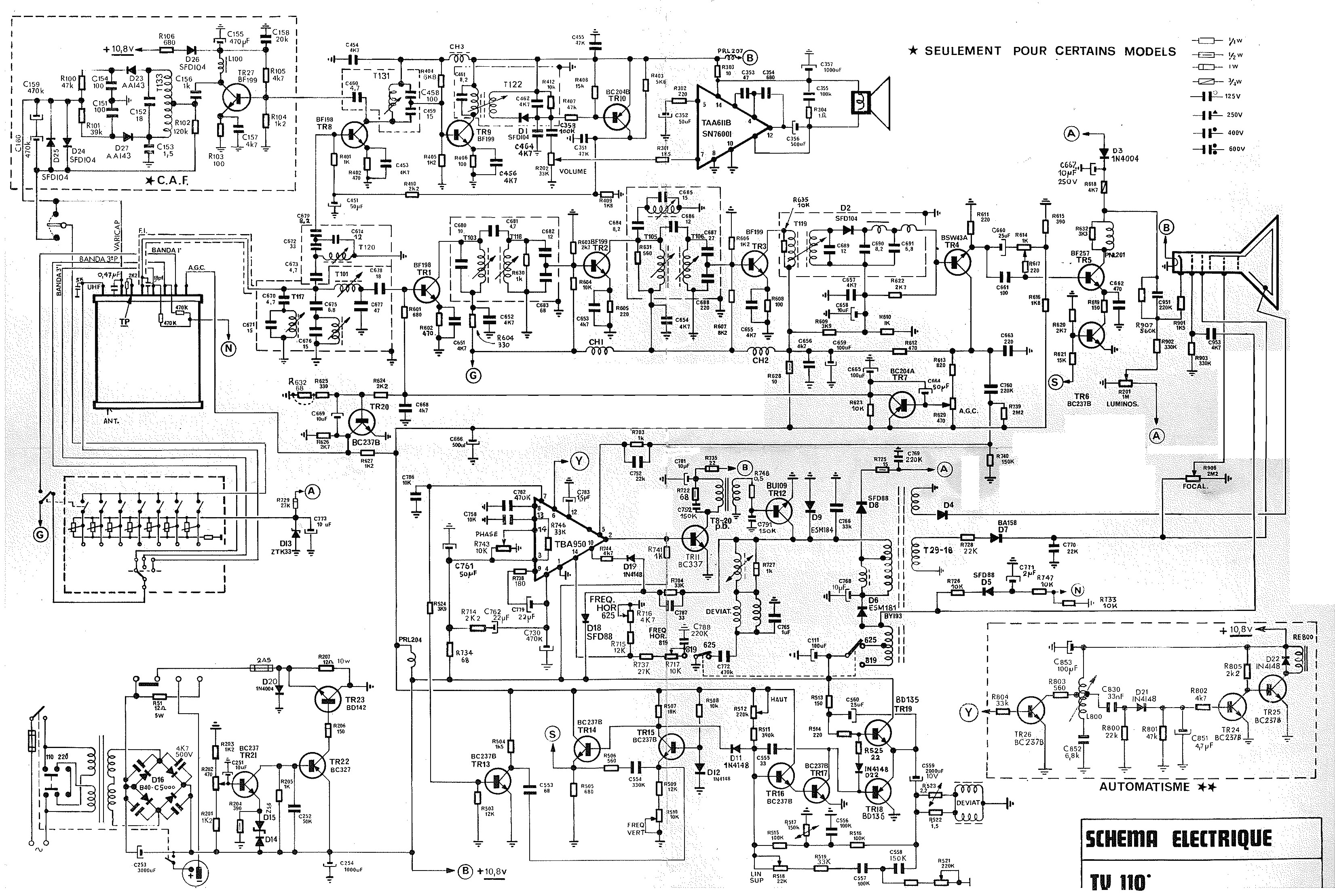

le schéma doit se rapprocher de cela
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De bozec Le 21-09-2025 à 09:14 sta |
|
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 21-09-2025 à 09:48 sta |
|
Alors le Prandoni justement puisque vous en parlez j'en ai justement un qui vient de me claquer dans les doigts , il marchait nikel pourtant puis j'ai tourné le dos et la base de temp s'est mise a hurler jusqu'à faire claquer le fusible de son alimentation , je suspecte aussi la THT mais comme je ne suis pas habitué aux transistors Germanium j'ai aussi un doute sur ce dernier...

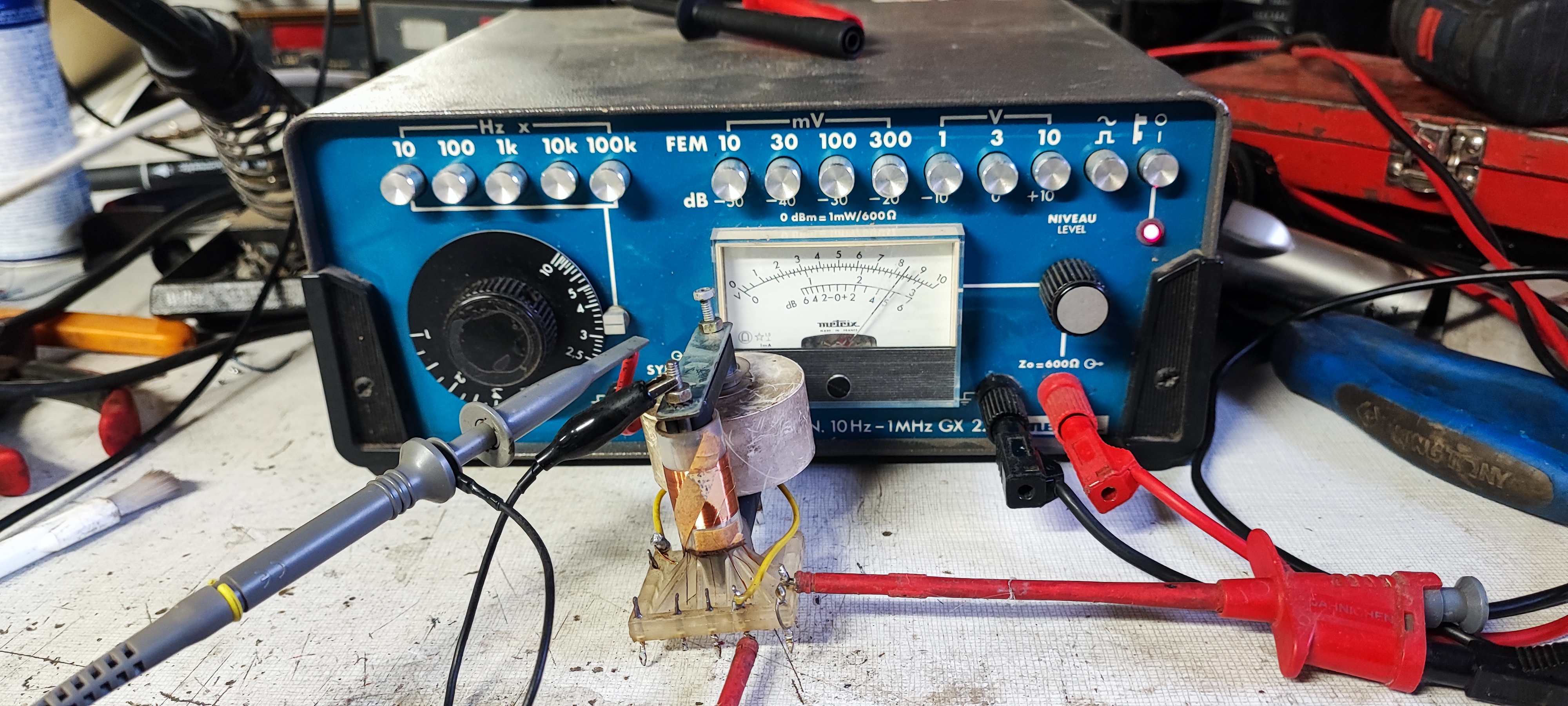

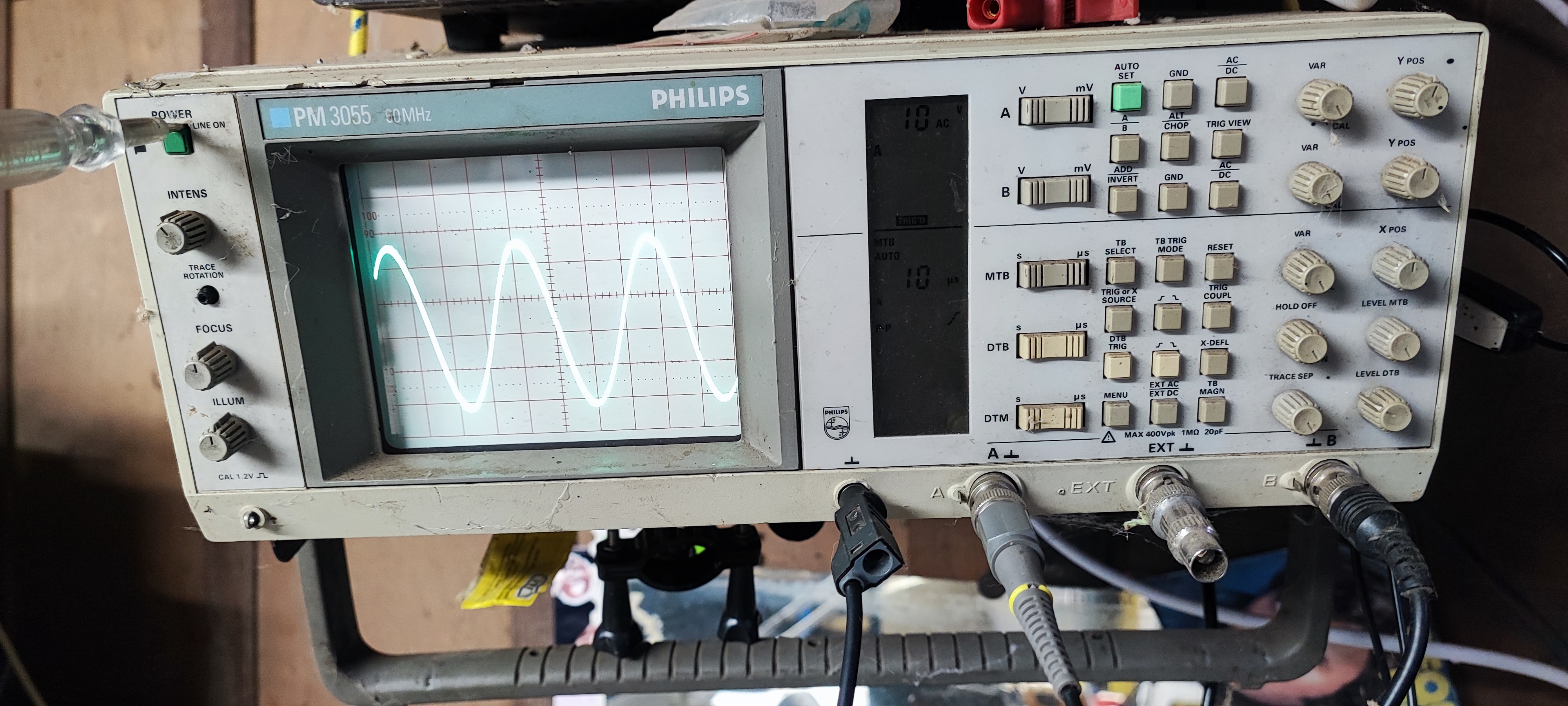

Je me suis dit qu'en injectant un signal via un oscillateur ce me permettrait aussi de voir si un des enroulements serait en C-C mais comme je ne l'ai jamais fait je sais pas non plus si ce test est probant.....
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 21-09-2025 à 09:58 sta |
|

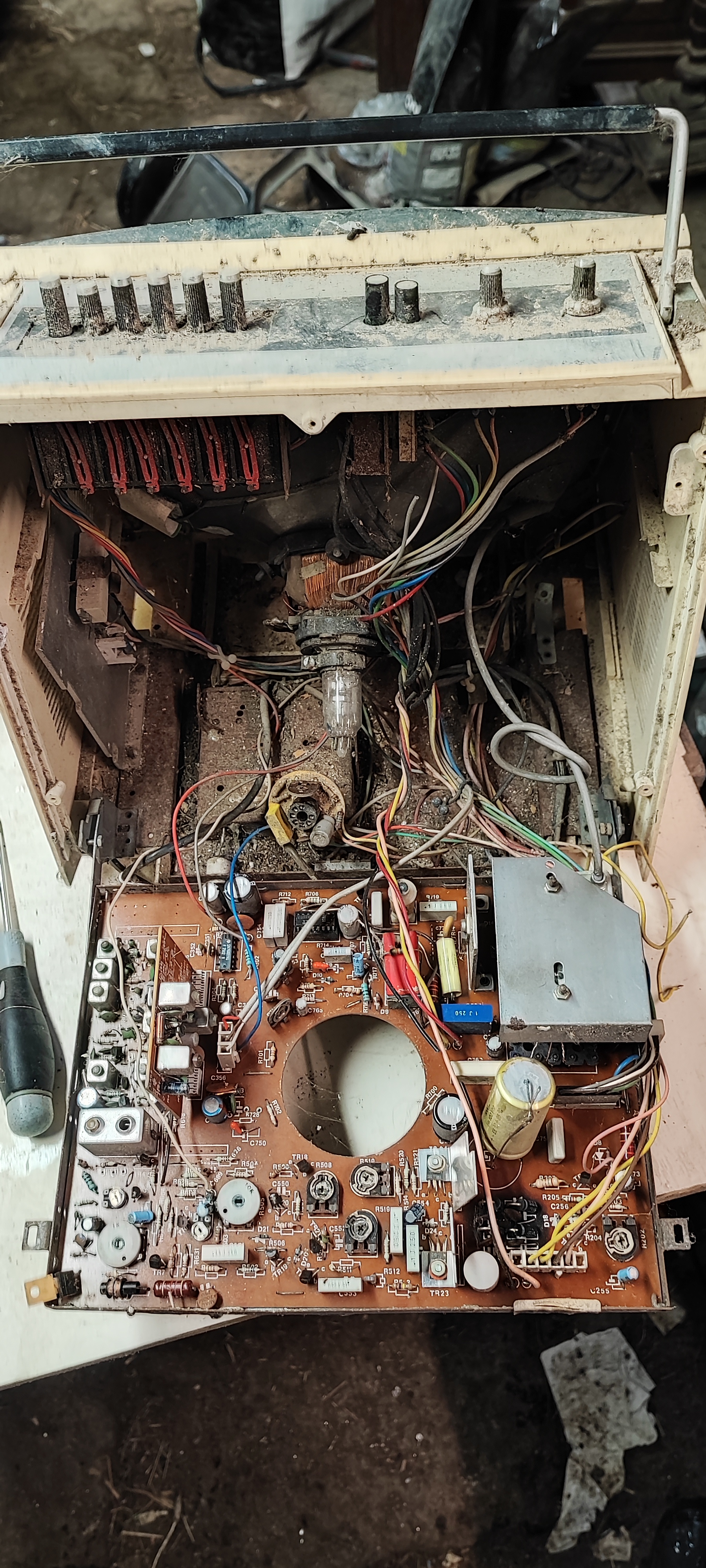

Sur le sonolor par contre je ne sais pas ce qui a été fait par le passé , j'ai juste retrouvé la masse du tube coupé aussi que le fil du déflecteur côté trame coupe egalement , le plus étonnant c'est que la THT tourne a peu près normalement tant que la masse du tube n'est pas en place ( je sais c'est une idée a la con mais ca n'est pas la mienne mais du précédent intervenant 🤣 ) et ça me fait une sorte de petite bande verticale de neige étrange mais dès que je relie le tube a la masse ça m'écroule la tht et ça me fait des petits cousins deriere le retour ligne , j'ai cru que le tube était mort mais ça n'est pas le cas , idem le déflecteur , j'ai tout contrôle la partie driver c'est ok , la partie balayage j'ai envie de dire c'est ok mais comme j'ignore si il ne manque rien j'ai un doute.
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 21-09-2025 à 10:07 sta |
|
Je vais essayer de voir si le schéma se rapproche assez de ce châssis , encore merci pour votre aide.
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De Jacques (Webmestre) Le 21-09-2025 à 11:25 cms |
| |
A une époque j'avais un petit testeur de THT bleu si ma mémoire est bonne de marque Orega avec 2 LEDs une rouge et une verte et un potentiomètre de réglage de seuil. Je n'ai jamais regardé non plus la forme de signal que délivrait ce petit appareil au bout de ses 2 pinces croco.
C'est un appareil assez ancien et rudimentaire dont je ne retrouve pas la photo sur le web.
| |
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 21-09-2025 à 12:58 sta |
|
Chez HRDiemen ils en proposaient un a l'époque , je crois que j'ai la photo sur un de leurs vieux catalogues...

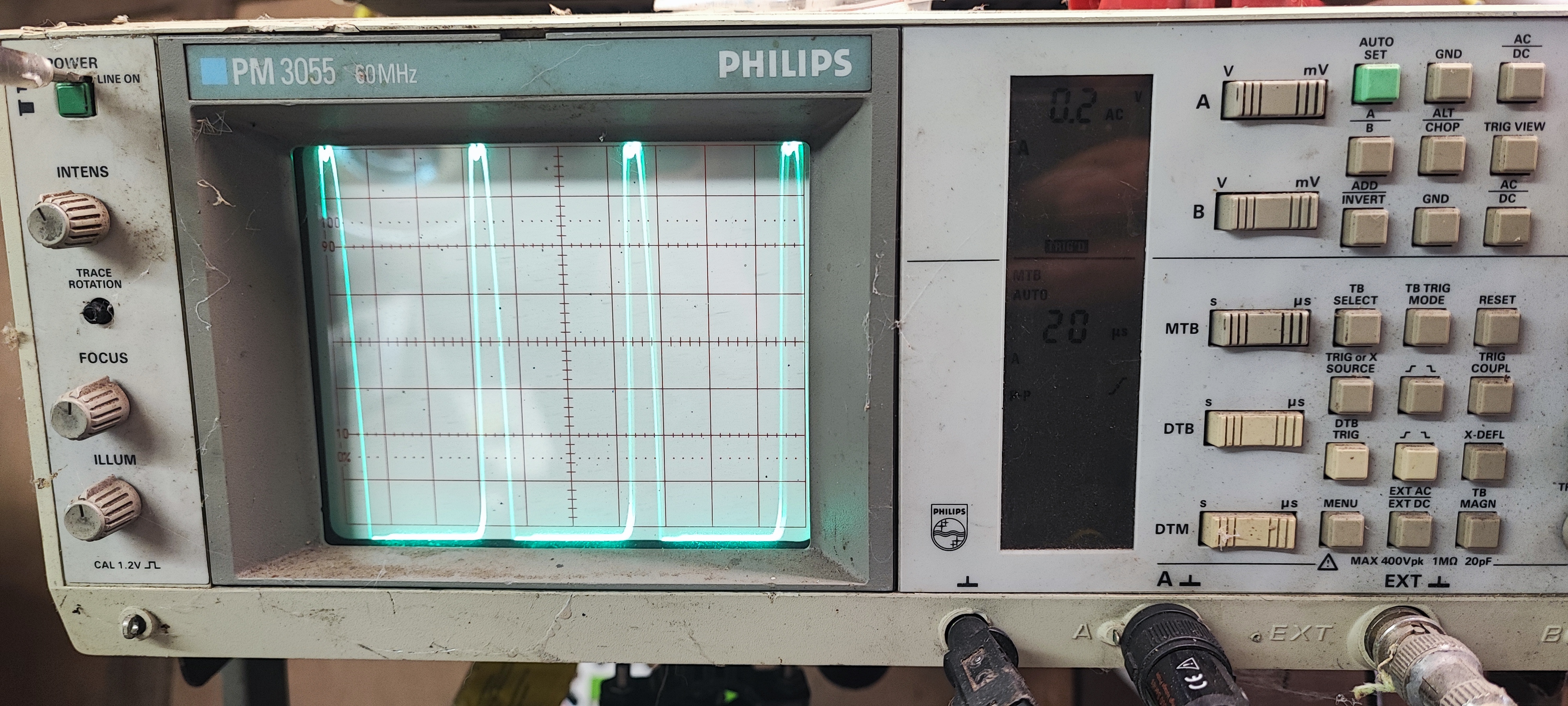

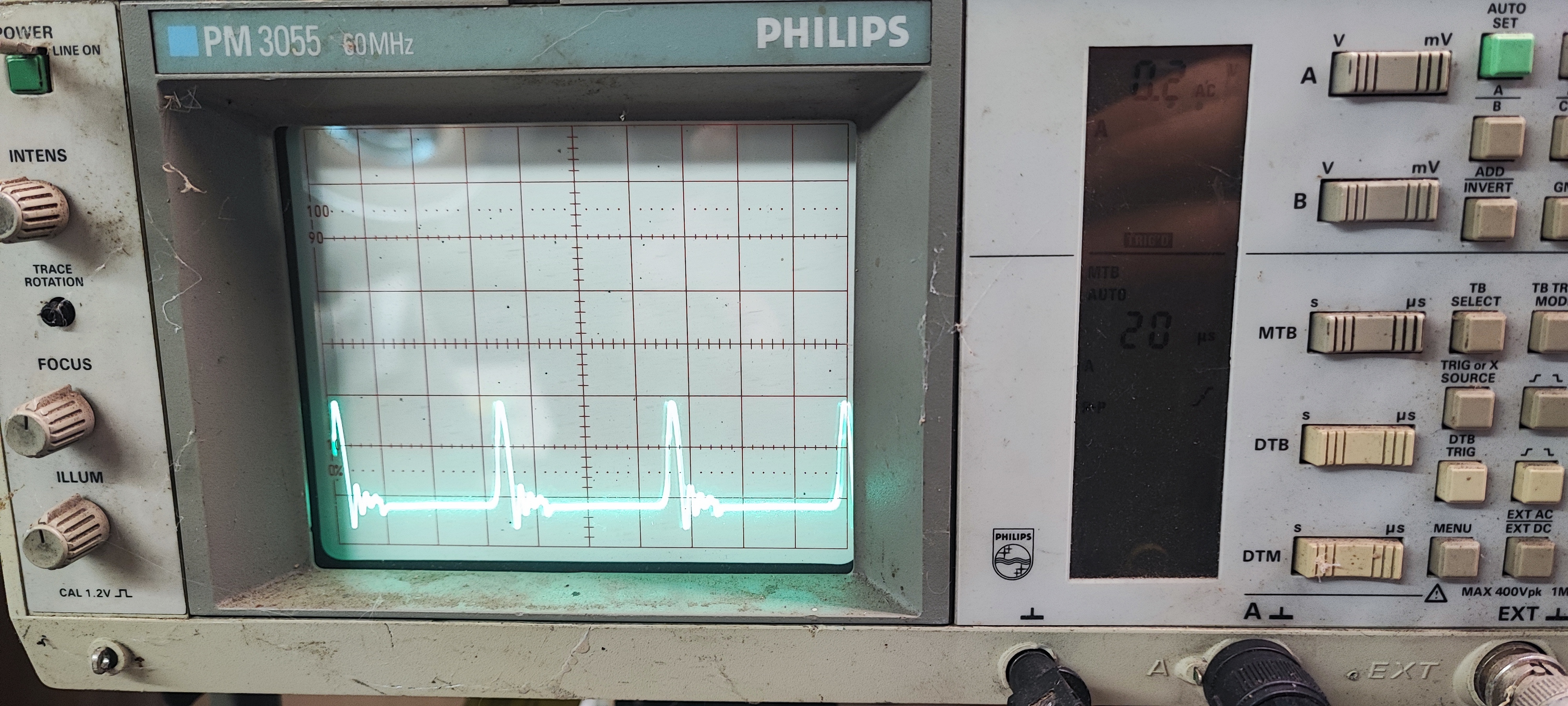

J'ai testé de faire fonctionner l'appareil sans la partie tripleur ou surtentionneur je sais plus sur les n&b comment ça s'appellait j'ai pas connu , ça me donne la même chose que si je débranche la tétine THT ou la masse du tube et j'ai un retour ligne propre mais aux environs de 160v si par contre je rebranche ça s'écroule et les cousins arrivent derrière le retour ligne...
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De papiluc Le 21-09-2025 à 15:50 sta |
|
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De Jacques (Webmestre) Le 21-09-2025 à 19:22 cms |
| |
C'est exactement ça Papiluc. Merci de l'avoir cherché et trouvé, a défaut de retrouver le mien. De toute façon, je n'ai plus de TV noir et blanc.
J'ai par contre encore pas mal d'oscillo équipés d'une mini THT a tester.
Mais on s'éloigne pas mal du sujet du Sonolor.
| |
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 22-09-2025 à 13:17 sta |
|
Non pas tant que cela , parfois en s'en éloignant des infos utiles resurgissent.
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 22-09-2025 à 23:16 sta |
|

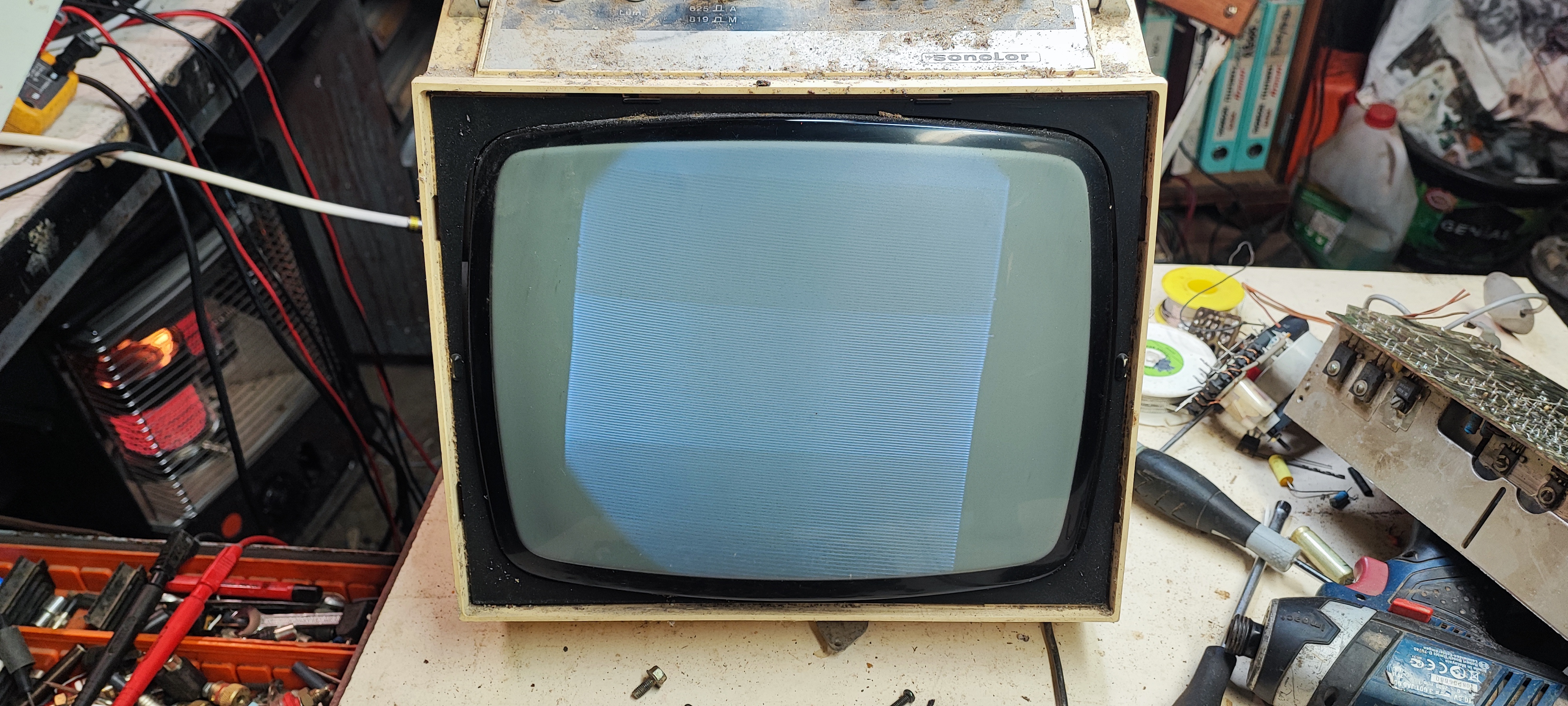

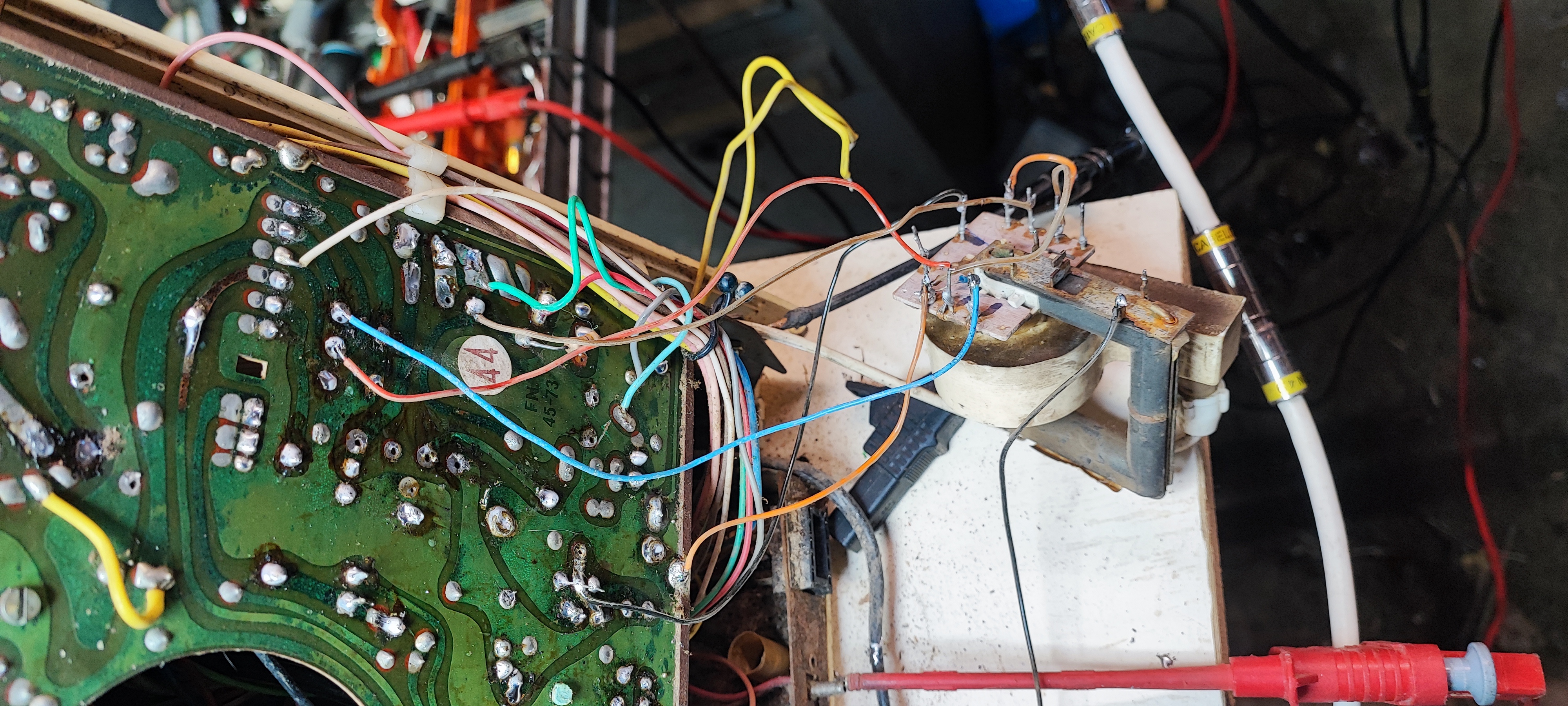

Bon.... Ça se confirme c'est bien ma THT qui est morte , j'ai partiellement adapte une THT récupéré sur un châssis Philips mais il y a certains secondaires de la THT d'origine dont j'ignore ce que je dois avoir et malheureusement le schéma comme souvent sur ceux de l'époque est indéchifrable (pour mes yeux du moins ) , mais au moins j'ai du balayage....
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De f17439 Le 23-09-2025 à 11:17 sta |
|
Bonjour à tous,
Le schéma de meilleure qualité que celui de bossec.
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 23-09-2025 à 13:06 sta |
|
Encore merci a tous pour votre aide et vos schémas
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De f17439 Le 24-09-2025 à 15:21 sta |
|
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De f17439 Le 24-09-2025 à 16:16 sta |
|
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De f17439 Le 24-09-2025 à 16:51 sta |
|
Un autre Prandoni Le Tetran-Prandoni, TV N&B portable.
La doc tiré de Radio Constructeur, en fichier joint
Jean
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 27-09-2025 à 11:32 sta |
|
Les gals je sais pas comment vous faites pour trouver toutes ces docs , j'ai beau y passer toute la nuit je trouve jamais......
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 27-09-2025 à 19:36 sta |
|

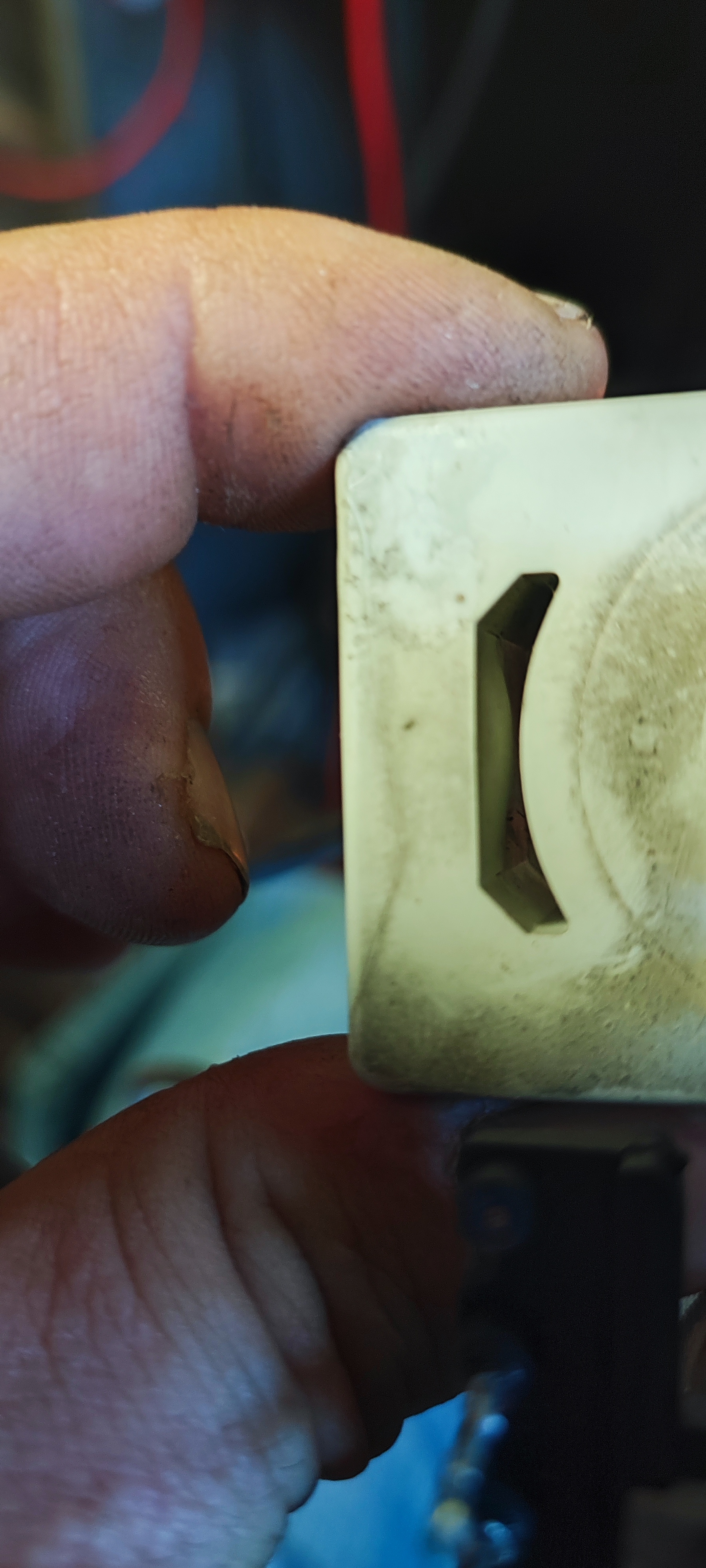

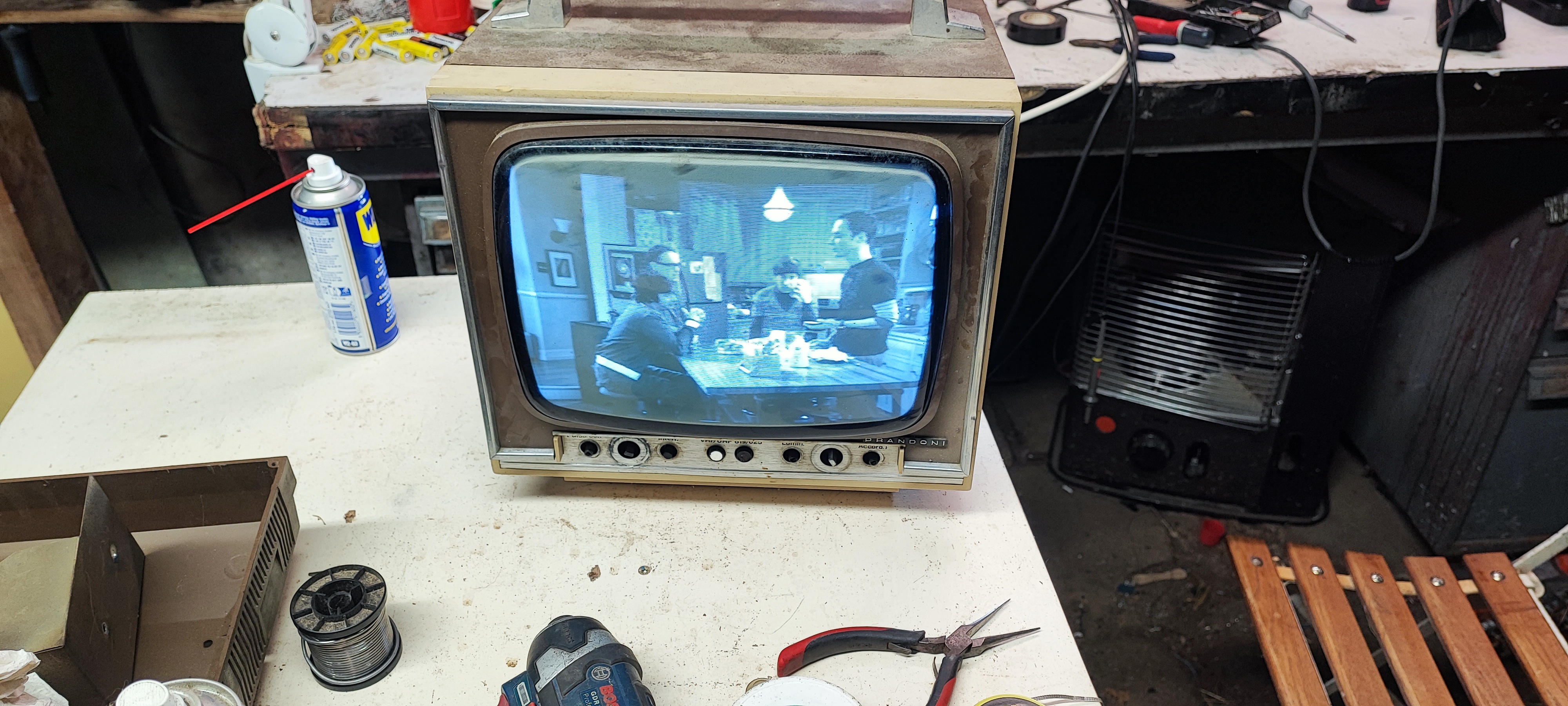

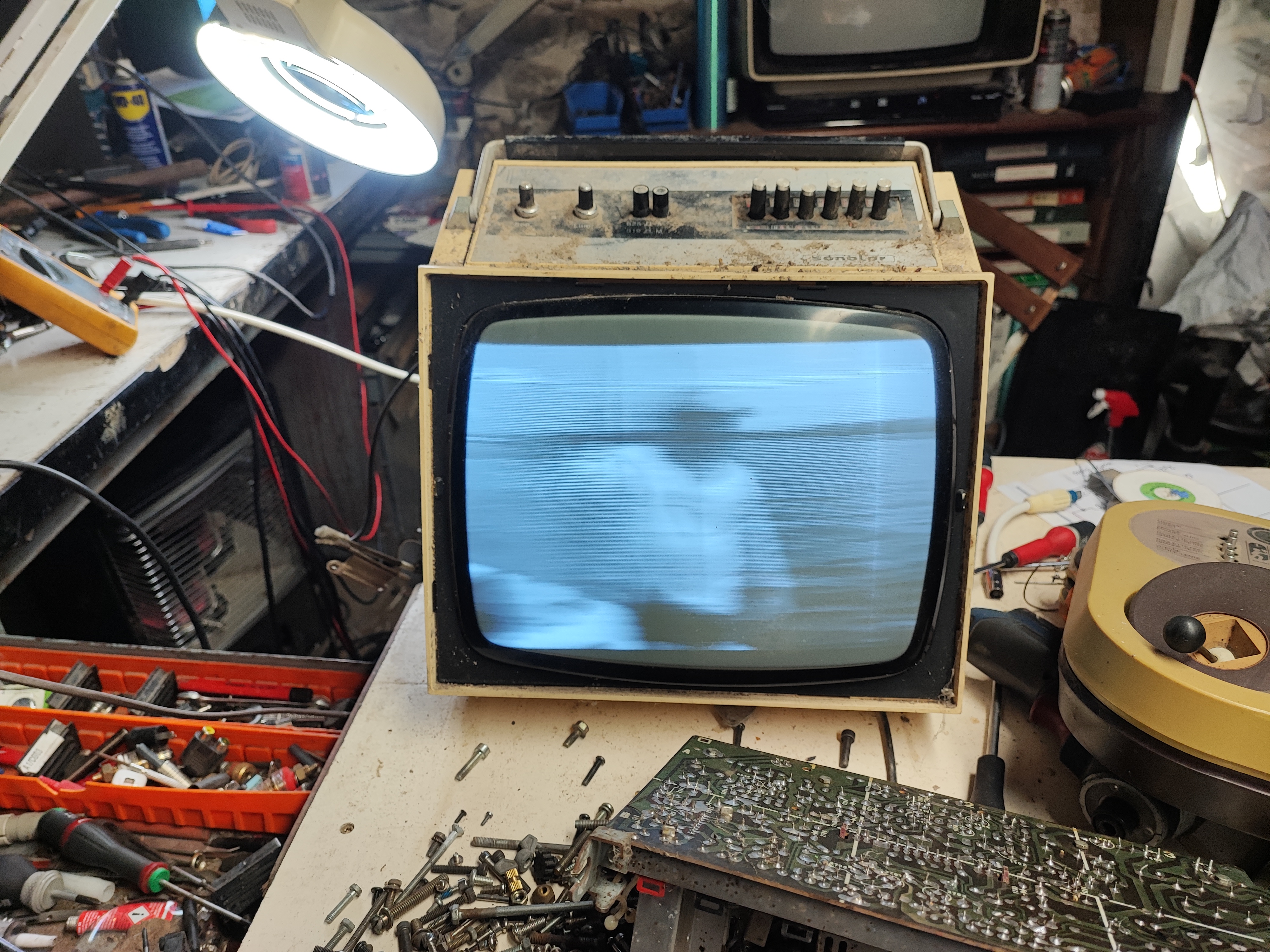

Bon..... En repensant au fait que lorsque je débranche la cathode sortie THT de sur le tube cathodique mon retour ligne redevient nikel et que le bloc a commencé a faire une bulle je me suis dit que c'était peut être la diode qui était morte...... Du coup j'ai monté la diode du Prandoni en série avec la sortie THT et j'ai réussi à avoir une image , dégueulasse mais une image quand même.
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 28-09-2025 à 02:48 sta |
|

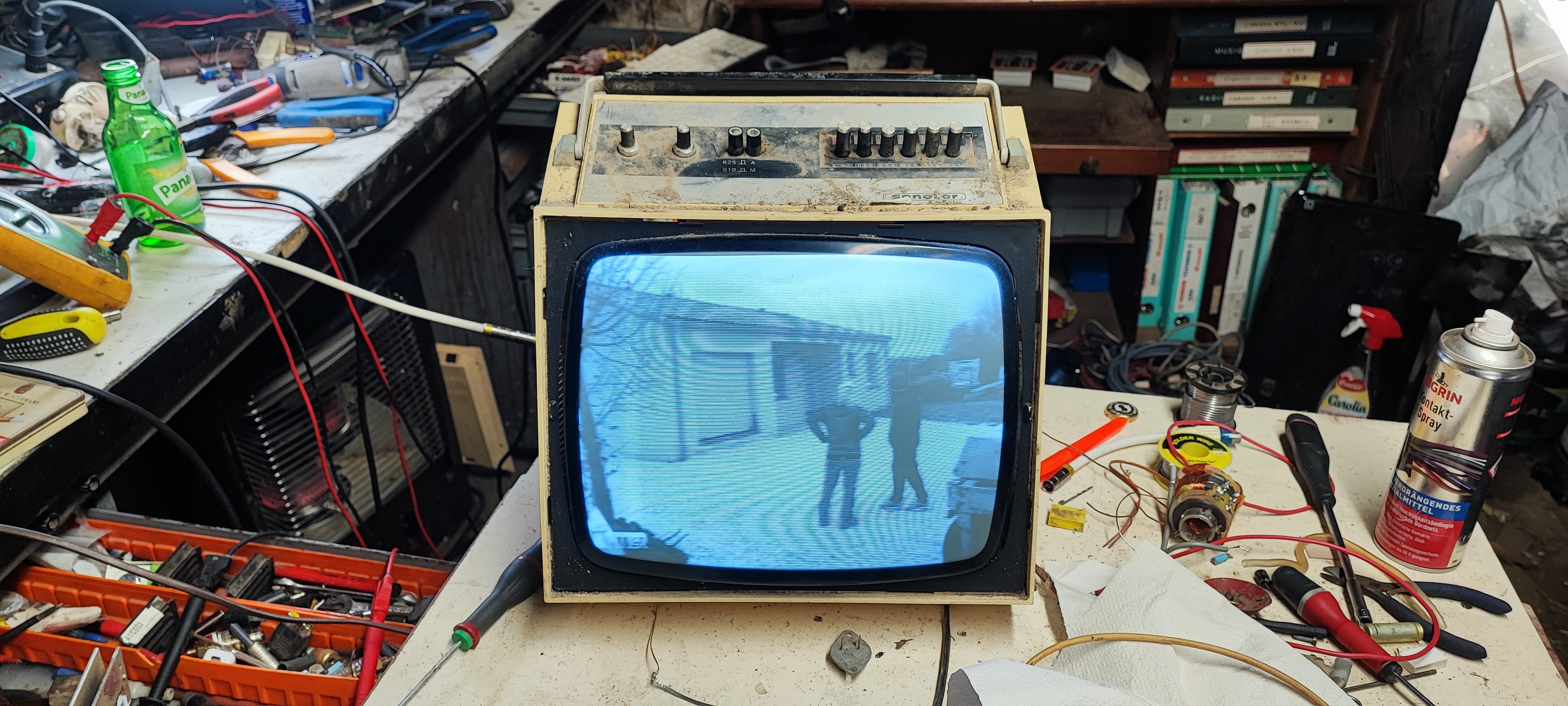

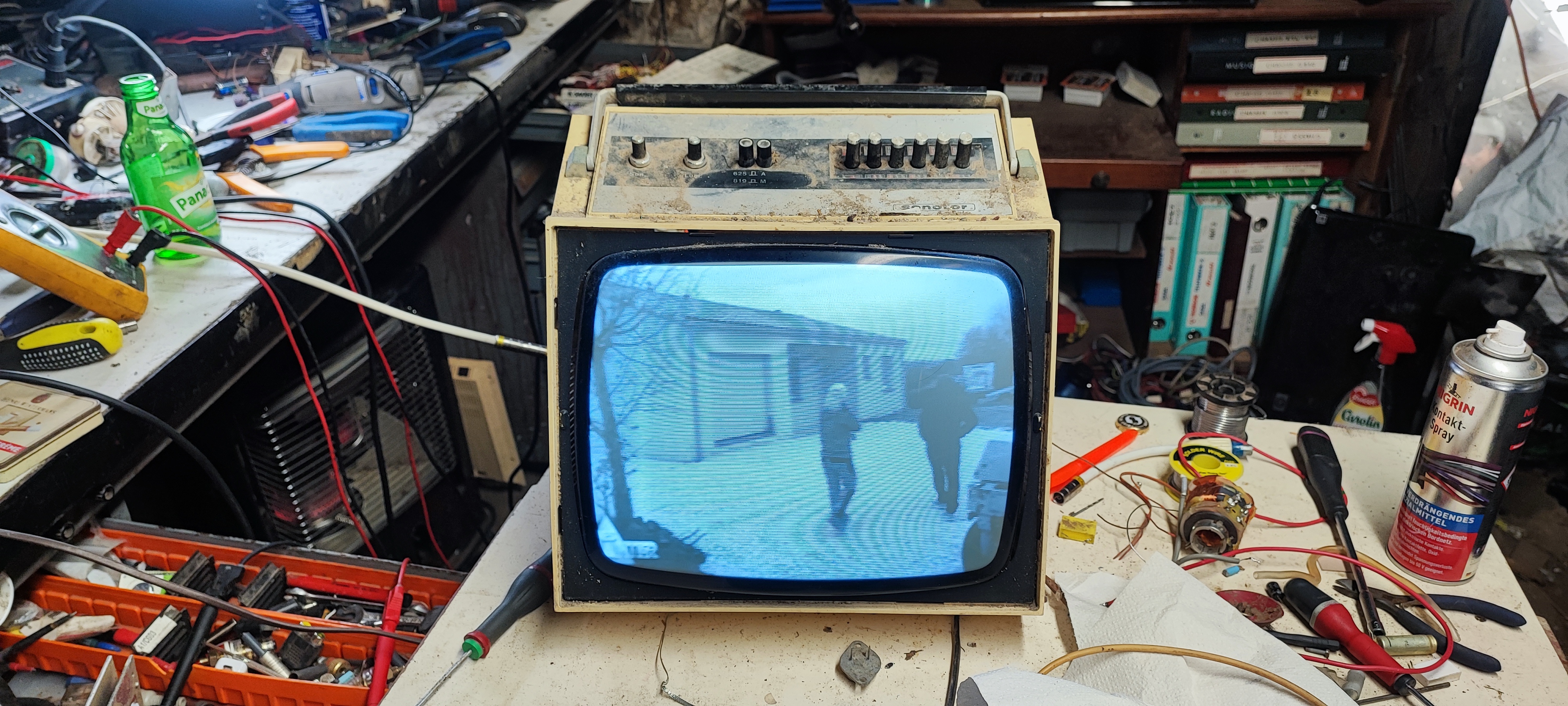

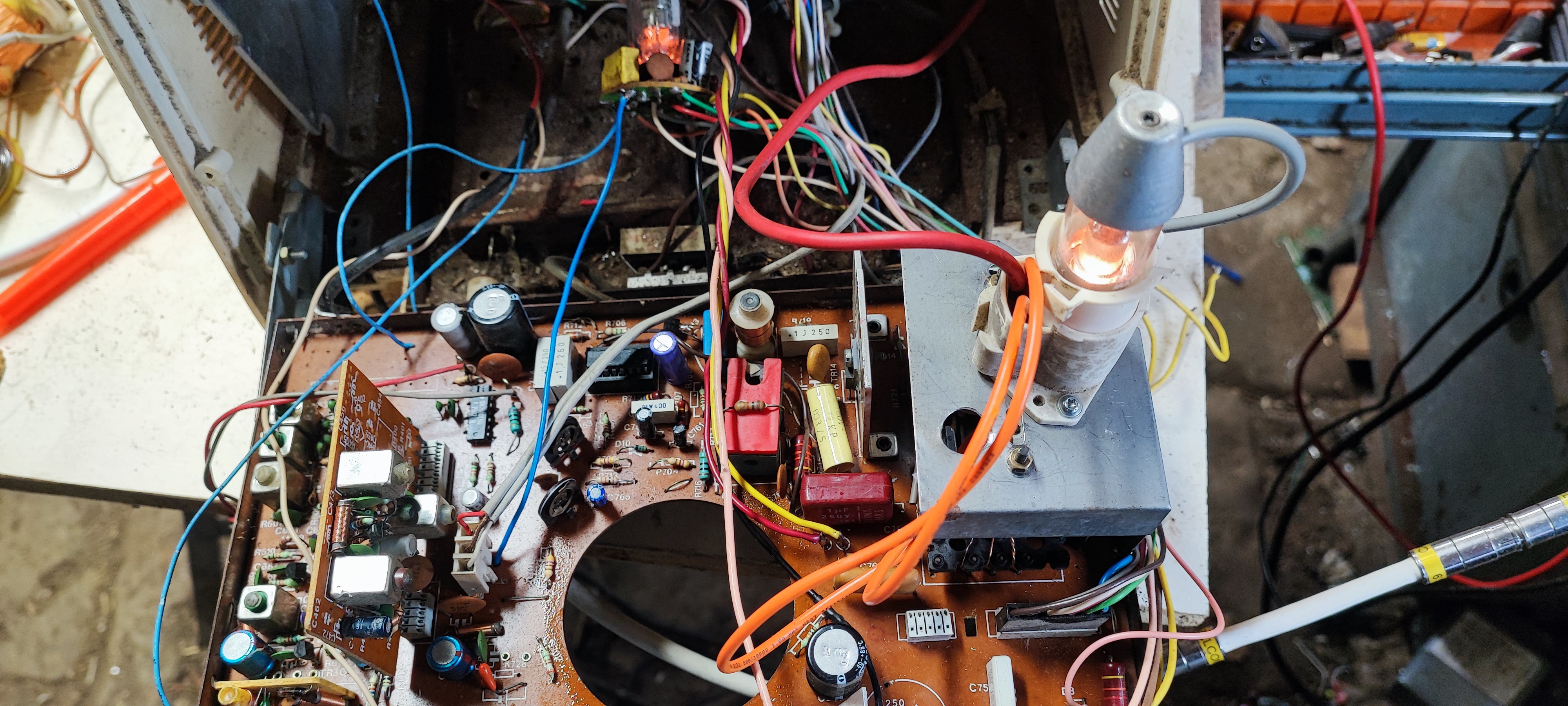

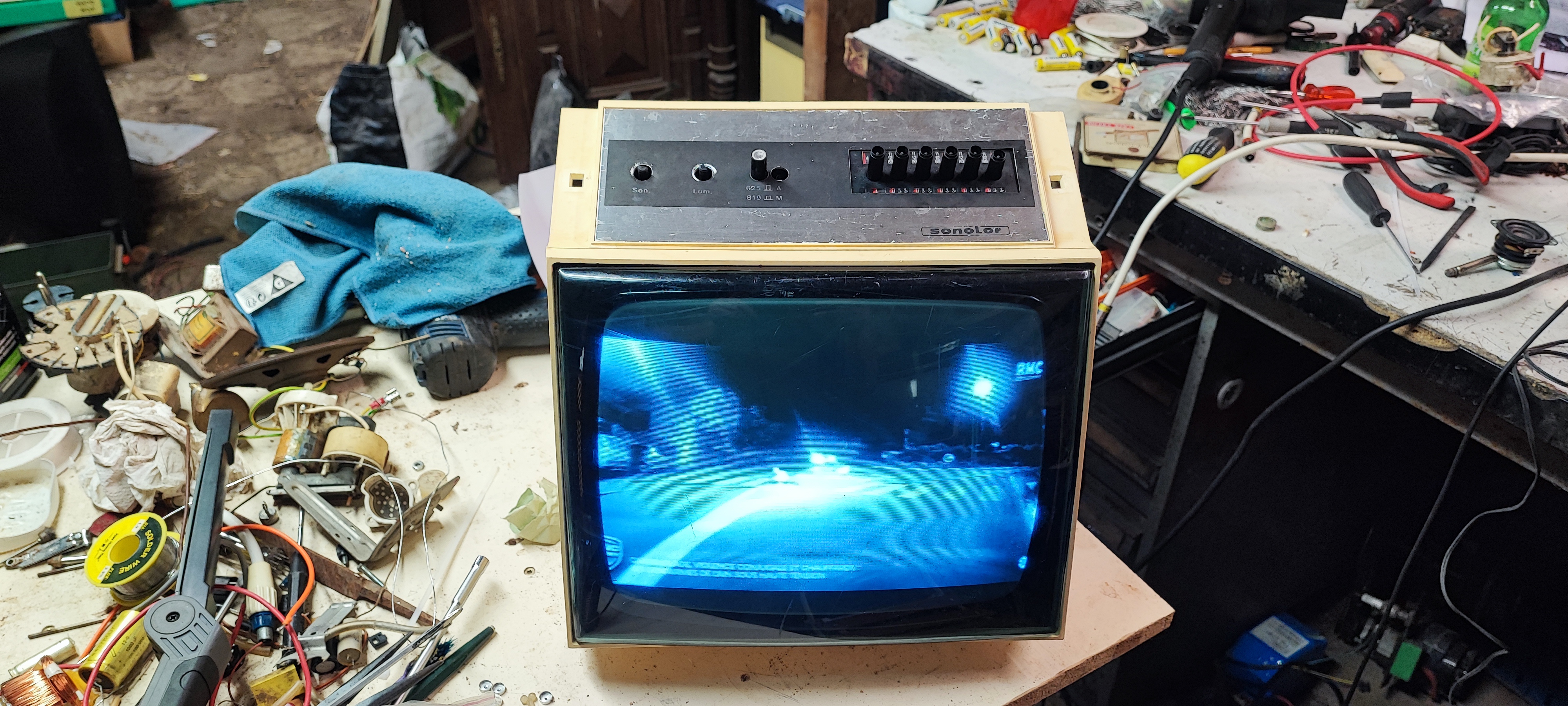

Après réflexion et ne voulant pas canibaliser la THT déjà malade du Prandoni j'ai décidé de continuer à utiliser sa propre THT en panne en lui ajoutant une DY86 qui remplacera sa diode HT qui visiblement est en C-C , pour son alimentation filement il m'a juste suffit de faire deux tours autour de la ferrite et utilise un support récupéré sur un THT dont j'ignore l'origine , voilà le résultat.
| |
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 28-09-2025 à 04:52 sta |
|
A présent reste a stabiliser tout ça car vu l'état tout est bancal et a trouver un transfo d'alimentation a remettre dedant ainsi qu'un HP....
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De papiluc Le 28-09-2025 à 08:40 sta |
|
Bonjour
Il me reste un chassis démantelé d'un TV ressemblant à du Prandoni ! Je ferai quelques photos, il y a encore la THT
Salutations Papiluc
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De bozec Le 28-09-2025 à 08:49 sta |
|
la solution aurai été de mettre une diode THT ; car le simple enroulement de chauffage de la DY86 représente une puissance de 1.4V x 0.53 =0.74W ce qui pour le transistor de balayage, en faisant abstaction des différentes pertes, qui lui travaille sous 10.6V environ ; cela fait 0.74/ 10.6= 0.0698A soit près de 70mA! Attention le transistor doit les fournir et l'enroulement primaire du THT doit les subir
Pas conseiller pour une utilisation durable; enfin c'est mon point de vue sinon l'idée de survie est bonne.
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De LOOPING Le 29-09-2025 à 01:29 sta |
|
Je serais effectivement intéressé par sa THT et également si présent son transfo d'alimentation en 24V , le mien a été canibalise et pour l'heure je n'en ai pas déniché dans mes recups.

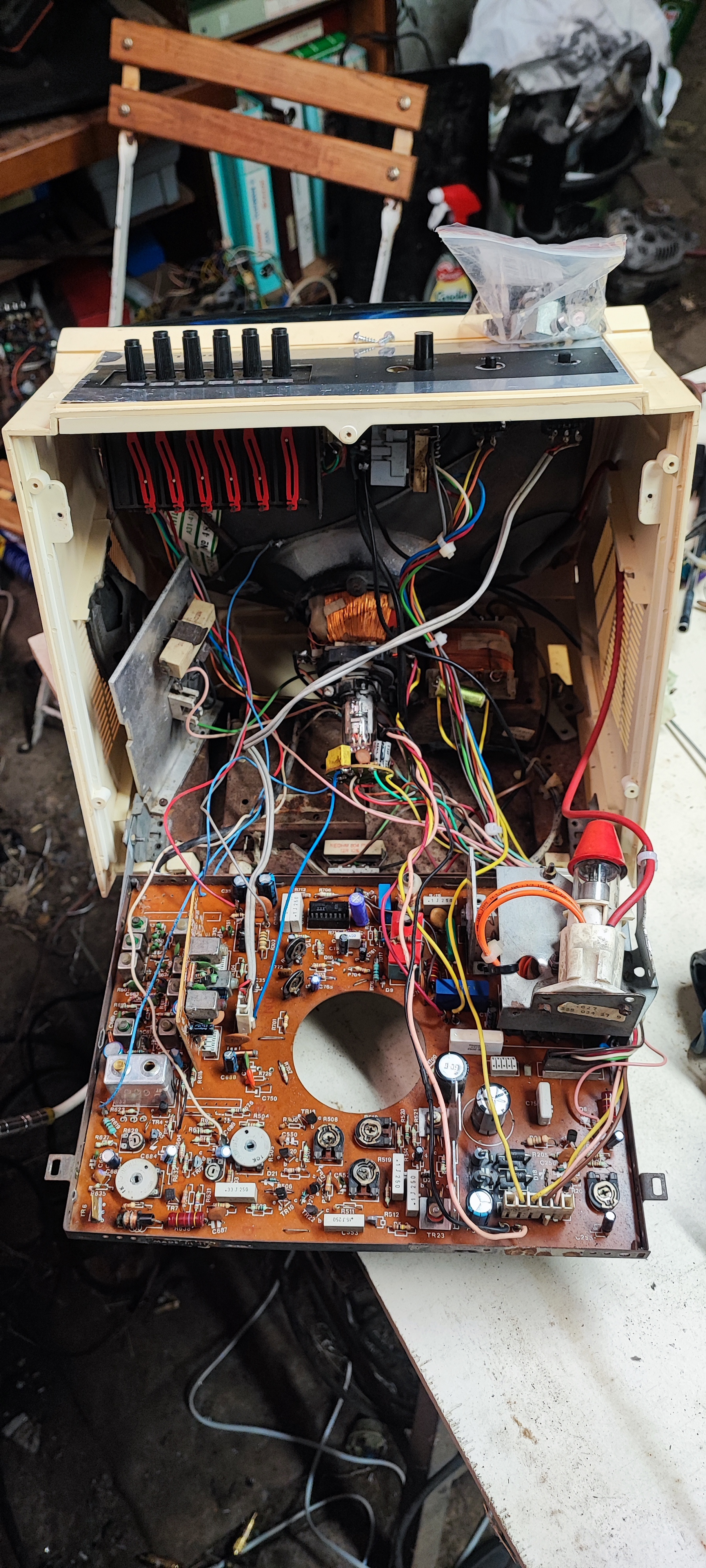

Évidement pour le sonolor en premier lieu j'ai utilisé la diode de la THT du Prandoni vous vous doutez bien mais comme je l'ai dit plus haut je ne veux pas démanteler ce dernier donc il m'en fallait une autre et je n'en avait pas d'autre sous la main du coup je me suis rabattu sur la solution de la DY86 puis ce soir je suis passé sur une GY86 car les fillements étaient suralimentes , avec la GY c'est nikel et puis Surtout c'est plus rigolo.
|
|
| Sujet : Recherche schémas tv SONOLOR Super Spacial 2 Nouveau | De papiluc Le 01-10-2025 à 09:37 sta |
|
Bonjour

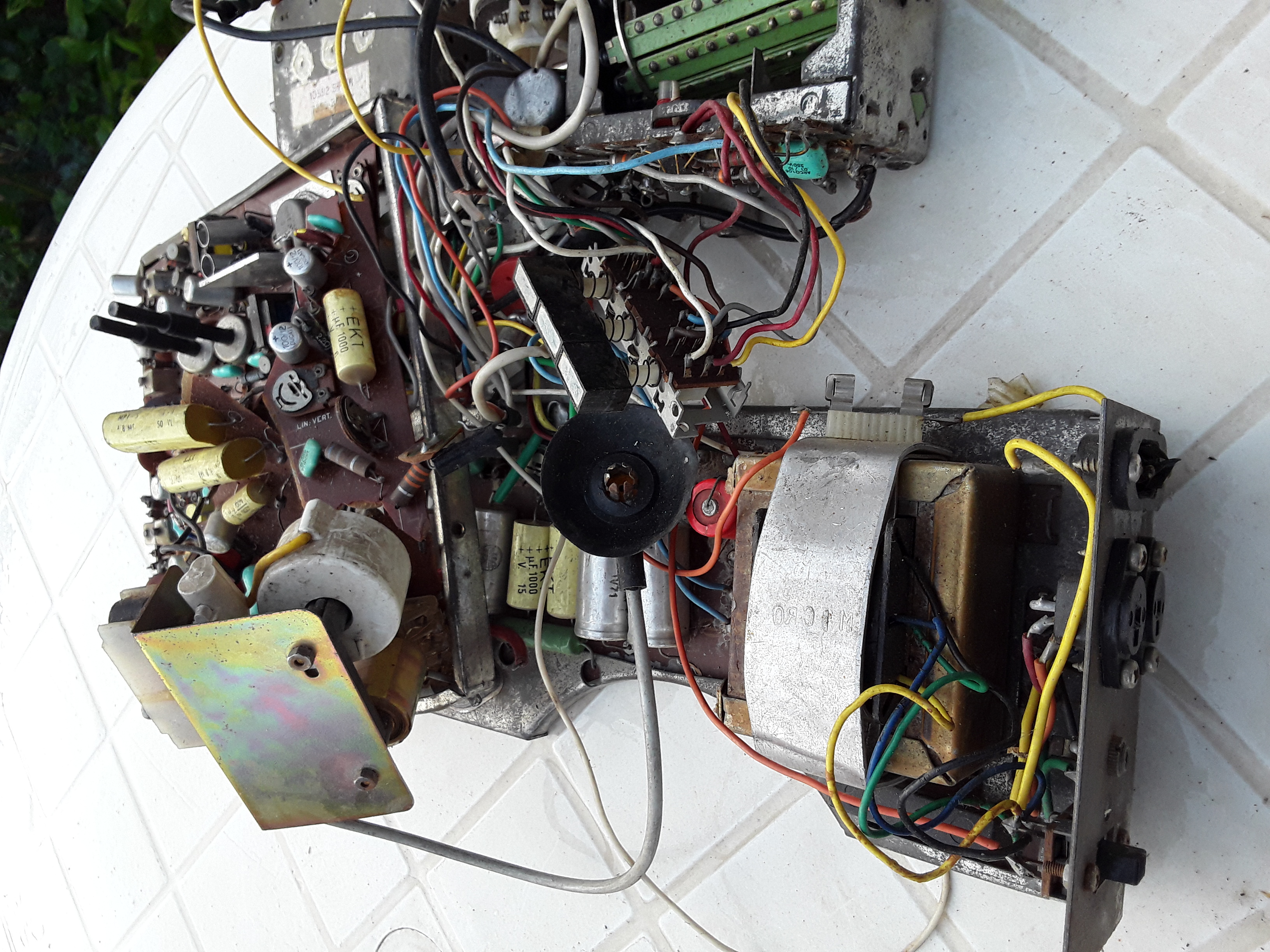

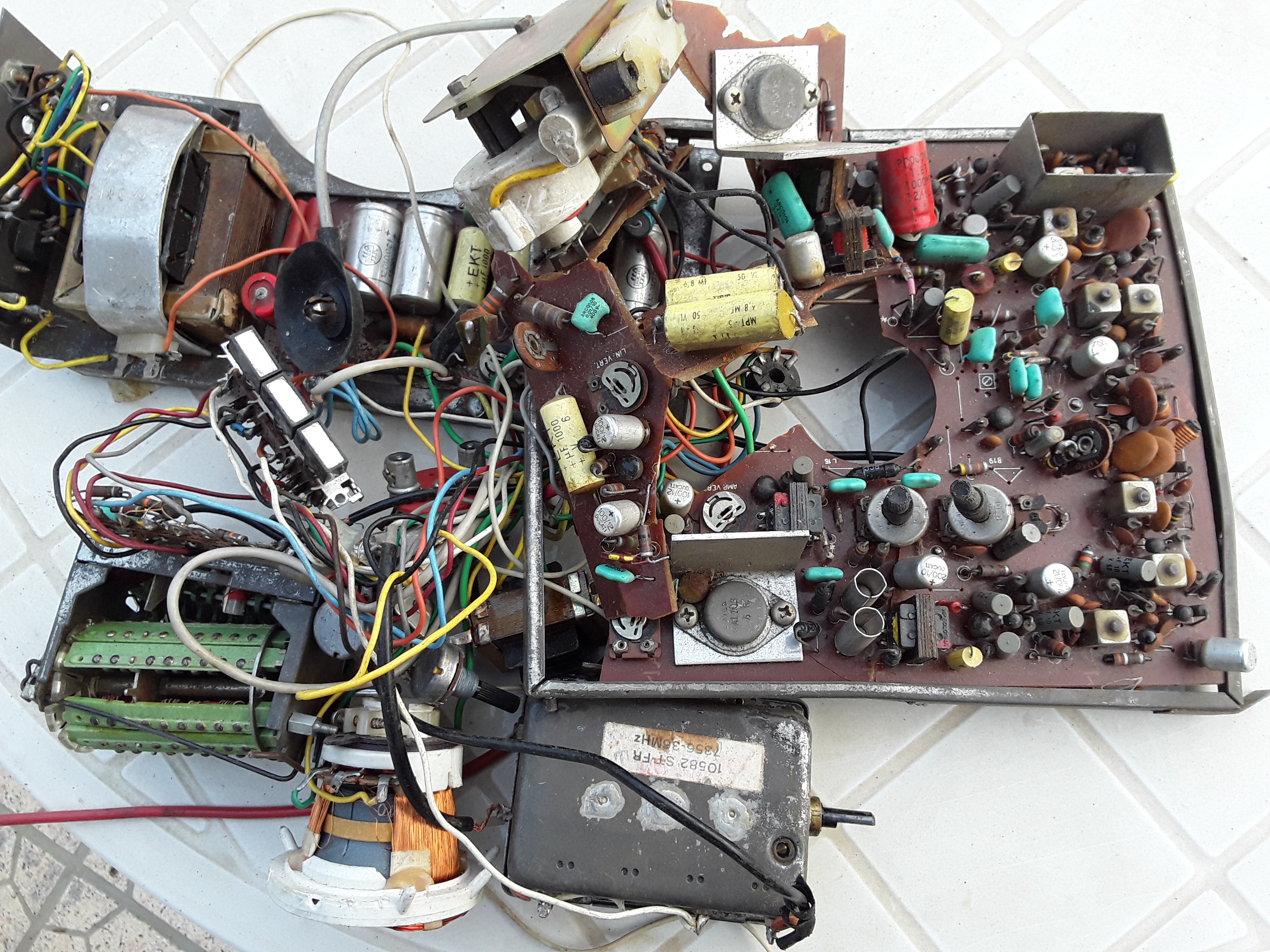

Voilà ce que j'ai retrouvé pas terrible mais des pièces détachées à récupérer !
Salutations Papiluc
| |
|
|
