| Sujet : Recheche Schemas P195U Teleavia Nouveau | De looping25 Le 15-11-2025 à 20:39 sta |
|
Bonsoir a tous.
Je suis actuellement a la recheche des schémas d'un Teleavia P195U tres mal en point suite a un treeees mauvais stockage mais que j'aimerais bien faire revivre mais ca semble assez complique ( fils coupes , composants peut etre une diode oxyde avec pattes casses impossible a identifier ...) , d'habitude j'arrive a trouver des brides de schemas approchants mais la... nada , niet...
Si quelqu'un a ca dans un classeur.....
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De LOOPING Le 15-11-2025 à 20:43 sta |
|
Bon.... Comme vous pouvez le constater il est dans un triste état mais je tiens vraiment à le remettre en fonctionnement.
| |
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De kiki37 Le 15-11-2025 à 23:40 sta |
|
Bonsoir
Voir sur Doctsf dans la marque Thomson , plusieurs modèles doivent avoir le même châssis avec la doc en téléchargement
 https://www.doctsf.com/gr…
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De tom88 Le 16-11-2025 à 07:43 sta |
|
bonjour à tous , je connais ce chassis , j'ai beaucoup travaillé dessus dans mes débuts du métier , c'est l'équivalent à peu prés du T5131 de chez THOMSON bon courage , jacky
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Adams Le 17-11-2025 à 09:38 sta |
|
Bonjour
J'ai un châssis qui lui ressemble , impossible à expédier , à prendre dans le 46 .
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Jacques (Webmestre) Le 19-11-2025 à 14:53 sta |
|
Ce fichier PDF devrait vous convenir, dites-moi si cela vous convient et si c'est le bon.
| |
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Jacques (Webmestre) Le 19-11-2025 à 14:53 sta |
|
Ce fichier PDF devrait vous convenir, dites-moi si cela vous convient et si c'est le bon.
| |
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Jacques (Webmestre) Le 19-11-2025 à 14:56 sta |
|
Désolé pour le doublon
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Looping Le 11-04-2026 à 00:56 sta |
|
Bonsoir Jacques , toutes mes excuses pour mon silence soudain , j'ai eu pas mal d'imprévus qui m'ont fait abandonner tout travaux dans l'atelier , bref.
Pour revenir au Televia ça y ressemble oui , je viens de me remettre dessus cet après midi même , il a beaucoup souffert , je ne suis vraiment pas sûre de réussir a le remettre en route mais je vais tout de même essayer , je viens par ailleurs de m'apercevoir qu'un tube est manquant , je ne suis même pas sûre que ce soit un tube mais en tout cas c'est un support vide.
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Looping Le 11-04-2026 à 03:02 sta |
|
Ce soir j'ai déjà pu diaguer que les fusibles sont tous morts ou en fuite (entre 90 et 200 ohm ) , les diodes de redressements DA1 et DA2 sont coupées , les filtrages sont tous HS evidement , la résistance RA7 coupe également et la diode DB1 c'est complètement détruite en la touchant du coup je sais pas ce que c'était ni par quoi la remplacer....
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Jacques (Webmestre) Le 11-04-2026 à 08:41 sta |
|
Je ne crois pas qu'il y ait un tube manquant, il doit y avoir un support 7 broches libre pour y placer le module optionnel APV63, module (A)nti (P)arasite (V)ision).
Sur ce support vous devriez y retrouver le 6,3V filament et la HT filtrée.
Si c'est le cas, l'appareil peut très bien fonctionner sans ce module.
Le principe, à l'époque, était de remplacer les points blancs (générés par exemple par des mobylettes mal antiparasitées) par des points noirs, moins perceptibles visuellement.
Un fusible ne peut pas être en fuite, il est bon ou mauvais (coupé), toutefois il est normal que les fusibles de très faibles intensité présentent une résistance élevée à l'ohmmètre.
Sur le schéma, les diodes DA1 et DA2 sont dans le pont d'alimentation (système doubleur de tension), des 1N4007 devraient faire l'affaire.
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Jacques (Webmestre) Le 11-04-2026 à 08:51 sta |
|
En complément, ce système utilisé pour doubler la tension d'alimentation à l'aide de diodes et capas s'appelle un doubleur Schenkel.
Plus d'info sur le principe de ce doubleur ici:
https://www.bing.com/sear…
Bon dépannage, même si c'est une antiquité qui ne recevra plus grand chose a part à l'aide d'une mire ou un vieux magnétoscope.
|
|
| Sujet : Recheche Schemas P195U Teleavia Nouveau | De Looping Le 12-04-2026 à 01:10 sta |
|

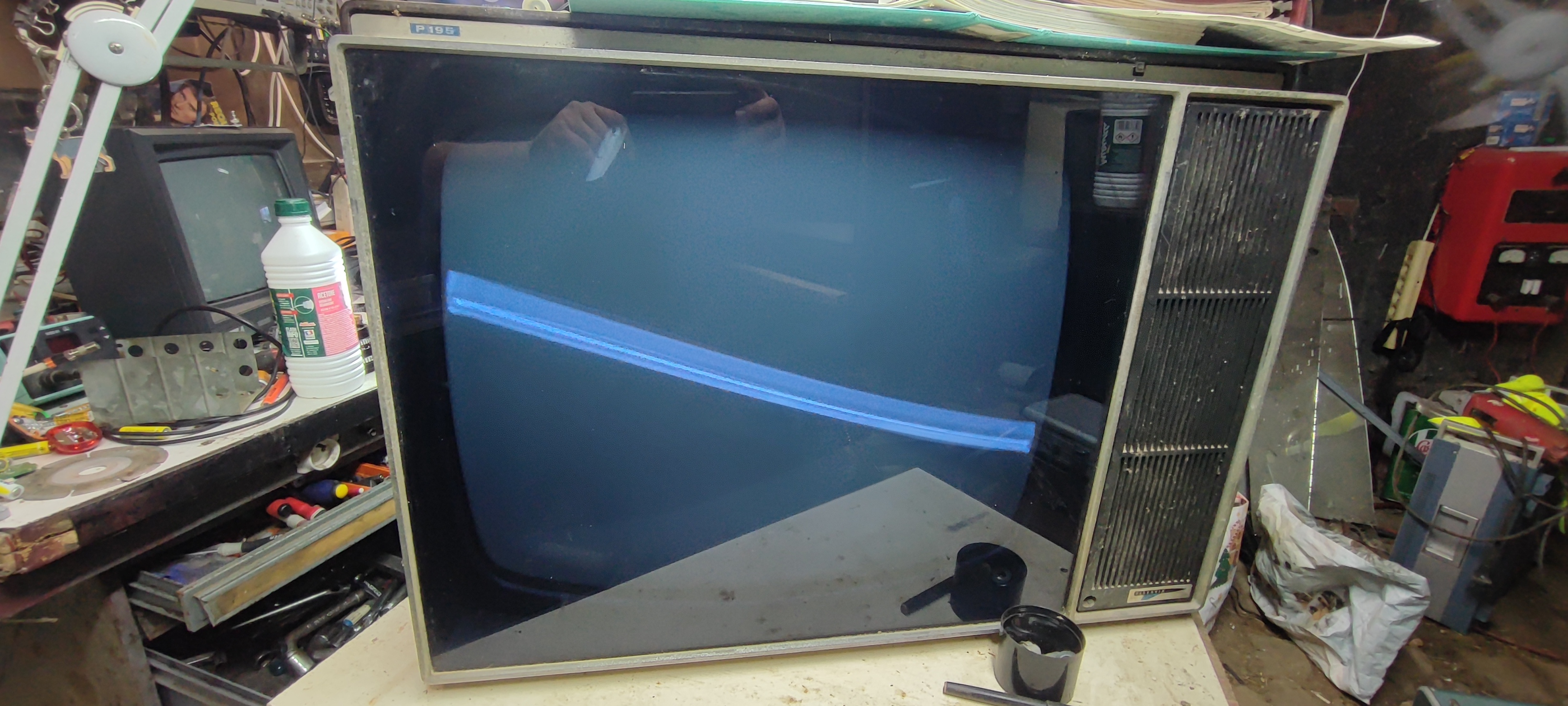

Oui effectivement j'en suis venu a la même conclusion concernant ce support optionnel antiparasite image , j'ai remplacé les deux diodes de redressement ainsi que l'ensemble des chimiques qui étaient tous mort de toute façon et l'ai lentement démarre au variac , j'avais pas vu que l'EY88 avait pris l'air donc je l'ai remplacé , j'ai démonté les potars de réglages de fréquence dans la btl et btt car ils étaient vraiment en sale etat , pour l'instant j'ai juste visiblement de la trame mais en btl ça semble être dans les choux...
| |
|
|
