Sorti du garage, cette alim-balayage pour CRT :
HT variable de 400 à 1500V.
Balayage par thyratron 2D21 ( miniature ) avec penthode de charge.
Le coffret vient d'une ancienne alim de clôture électrique.
Question pour Pierre :
De quel appareil provient la manette noire ?
JC
| |
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 26-11-2006 à 08:59 sta |
|
| |
|
| Sujet : Alim-Balayage Nouveau | De Phil Le 26-11-2006 à 09:22 sta |
|
Une commande de clignotant, il y avait les mêmes sur les tubes Citroën...
Phil ![[:Hi:]](s12.gif)
|
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 26-11-2006 à 09:32 sta |
|
Essai avec un DN10-14 :
JC
| |
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 26-11-2006 à 09:38 sta |
|
Si quelqu'un a une prise pour la post-acc du DN10-14, je suis preneur :
| |
|
| Sujet : Alim-Balayage Nouveau | De F1EVJ Le 26-11-2006 à 09:49 sta |
|
Bonjour a vous et bon Dimanche ! Trés belle réalisation à manipuler avec une main dans la poche ! La commande noire peut provenir d'un BC348 : commande AVC-MVC ?
73's Pierre
|
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 26-11-2006 à 10:02 sta |
|
Gagné ! Elle vient bien d'un BC348, pas-mal bidouillé, que j'ai encore.
L'alim :
C'est vrai qu'il vaut mieux avoir une main dans la poche !
JC
| |
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 26-11-2006 à 10:17 sta |
|
Le 348 ouvert :
MF : 2 X 6BA6, BFO d'origine : 6J5, Détec-Produit : ECC82, BF : ECL82
JC
| |
|
| Sujet : Alim-Balayage Nouveau | De Pierre Le 03-12-2006 à 14:13 cms |
|  |
JC est ce que votre base de temp peut servir pour des petits tubes, en bref est elle universelle ??
Pierre
| |
|
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 03-12-2006 à 15:26 sta |
|
C'est un schéma Mazda sous lequel est précisé : pour tubes 8SA ou 10SA. Soit des tubes de la taille des DG7 ou DN10.
On peut balayer jusqu'à 13 cm pour un tube sensible comme le D13/622. Sinon, il y a un réglage de l'amplitude, et tout tube de moins de 10cm d'écran pourra être employé. ( sauf cas rares... )
JC
|
|
| Sujet : Alim-Balayage Nouveau | De Pierre Le 03-12-2006 à 15:33 sta |
|
Est on obligé d'employer des triodes à gaz pour obtenir des dents de scie JC ??
Pierre
|
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 03-12-2006 à 15:45 sta |
|
Non, mais c'est rigolo ! Et esthétique !
Sérieusement, on utilise aussi le multivibrateur, avec une ECC81 par exemple.
JC
|
|
| Sujet : Alim-Balayage Nouveau | De Pierrot du 82 Le 03-12-2006 à 15:50 cms |
| |
C'est pas une triode à gaz, c'est un thyratron tétrode et ça se trouve partout : 2D21 ou 5727 en culot miniature 7 br., ou 2050 en culot osctal
| |
|
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 03-12-2006 à 15:54 sta |
|

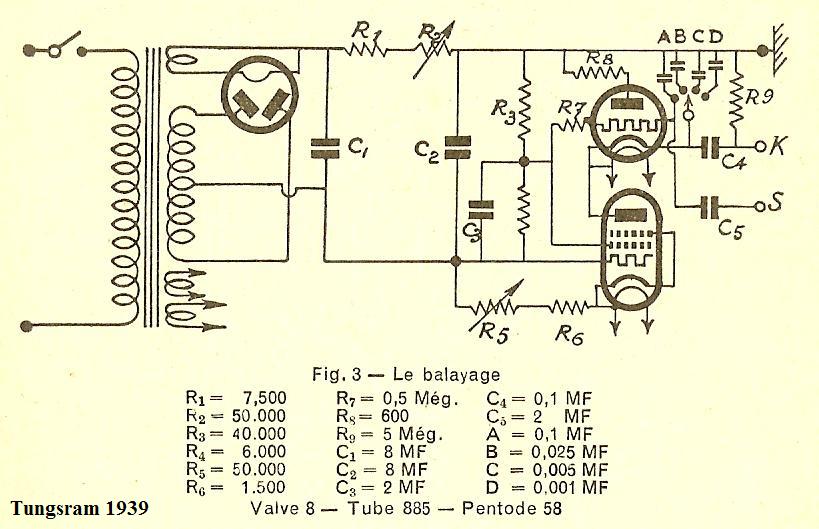

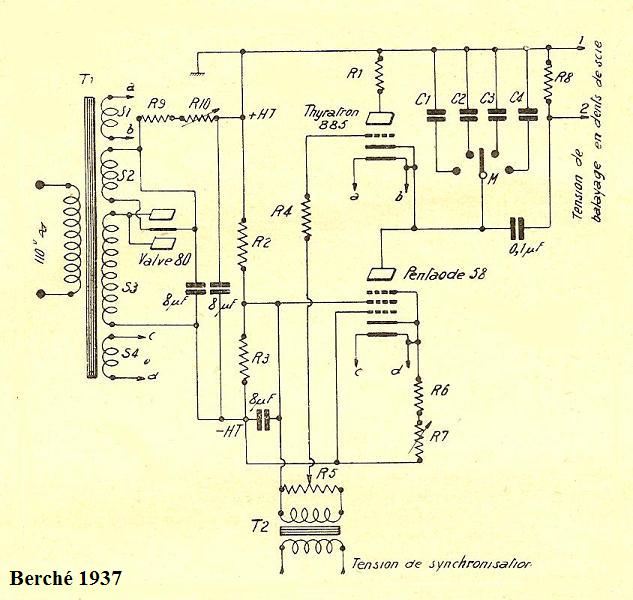

A propos du schéma " Mazda ", voici celui du mémento Tungsram 1939, et celui du P. Berché 1937.
Berché signale que c'est un schéma RCA.
" Toute ressemblance avec etc ... "
JC
| |
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 03-12-2006 à 16:03 sta |
|
A propos de gaz ou de vapeur, voir ici ...
L'avantage des 2D21 c'est qu'ils sont miniatures. Les triodes type EC50 en transco sont excellentes mais il leur faut de la place !
JC
|
|
| Sujet : Alim-Balayage Nouveau | De Pierrot du 82 Le 03-12-2006 à 17:50 cms |
| |
"A propos de gaz ou de vapeur, voir ici ..."
On n'a jamais su le fin mot de cette histoire de redresseuses...
Elles ont dû lui péter à la g....e
| |
|
|
| Sujet : Alim-Balayage Nouveau | De JC Négret Le 03-12-2006 à 18:10 sta |
|
Ou il s'est électrocuté...La HT de cet ampli est balaise...
Espérons que non ! Mais c'est vrai, aucune nouvelle...Bof.
JC
|
|
| Sujet : Alim-Balayage Nouveau | De Pierre Le 03-12-2006 à 18:20 sta |
|
Qui pourrait me fournir des 2D21 ou des 5727 ??!! Merci !!
Pierre
|
|
|
