Sujet : Lemouzy F505 / 1935 Nouveau De TUKTUK  Le 22-12-2006 à 14:11 sta

    Bonjour,

    je suis demandeur de renseignements concernant le F505 Lemouzy de 1935:

    1 / indicateur visuel : il comporte un indicateur visuel décrit dans la doc associée au schéma comme un milliamperemètre à ombre qui, en cas de panne, devient rouge ou blanc…. Le mien étant assez endommagé je ne vois pas ce que c'est en réalité ( à part que, de base, il s’agit d’un galvanomètre ). Je suis intéressé par toute information concernant ce dispositif !

    2 / cadran : Noms des stations radio situées en face des petites lampes d'éclairage ( le mien comporte des trous en face des lampes d'éclairage qui ont dues chauffer le support trop longtemps, exemple dans la gamme 350 / 400 m WEST… et OWICE… )

    merci d’avance


Sujet : Lemouzy F505 / 1935 Nouveau De WB4ENI  Le 22-12-2006 à 16:33 sta

    West... = West Regional (GB), souvent abrégé "WEST REG." et souvent indiqué à la même fréquence que WELSH REG (Pays der Galles). Il se peut que la station ait changé de dénomination à un certain moment.

    ...owice = Katowice (Pologne). C'est en tout cas ce qui apparaissait sur beaucoup de cadrans dans ma jeunesse 8-).

    Joyeux Noël et toute cette sorte de choses ;-)

    Marius 8-)


Sujet : Lemouzy F505 / 1935 Nouveau De JC Négret  Le 22-12-2006 à 17:22 sta

    Ce n'est pas exactement un milli à ombre. Avec un milli à ombre, un petit volet en tôle pivote afin de laisser passer plus ou moins de lumière en fonction de la réception. La source de lumière étant une ampoule classique placée derrière.

    Dans le F505, c'est un galva avec une aiguille qui se déplace devant un cadran.
    Blanc : Pas ou peu de réception
    Rouge : réception maximale

    2 pannes possibles :

    Il reste blanc : enroulement du galva coupé
    Il reste rouge : résistance de shunt ( 600 Ohms ) coupée

    JC ;-)


Sujet : Lemouzy F505 / 1935 Nouveau De JC Négret  Le 22-12-2006 à 17:25 sta

    Pas très clair...Il y a une zone blanche et une zone rouge sur le cadran, devant lequel se déplace l'aiguille.

    JC 8-)


Sujet : Lemouzy F505 / 1935 Nouveau De Phil  Le 22-12-2006 à 17:59 sta



Sujet : Lemouzy F505 / 1935 Nouveau De JC Négret  Le 22-12-2006 à 18:09 sta

    Oui !

    Sur la seconde photo, on dirait que le cadran est tout blanc. Ce serait le cadran du galva qui se déplacerait ?

    Pour le cadran des stations, il est ici.

    JC ;-)


Sujet : Lemouzy F505 / 1935 Nouveau De JC Négret  Le 22-12-2006 à 18:20 sta

    A moins qu'il ne soit rétro-éclairé par un milli à ombre ?

    Comme je n'ai pas l'appareil, j'écris forcément des conneries ! :-D

    JC :op


Sujet : Lemouzy F505 / 1935 Nouveau De Jacques (webmestre)  Le 22-12-2006 à 19:48 sta

    Brulé aussi, mais entre Florence et Radio Maroc :-D. Comme quoi les uns écoutaient Radio Paris pendant que les autres écoutaient Luxembourg (re-:-D)


Sujet : Lemouzy F505 / 1935 Nouveau De WB4ENI  Le 23-12-2006 à 03:32 sta

    Chuis pas sûr que ce soit orthodoxe comme restauration, mais je me suis permis...

    Voir http://www.mezimages.com/image/wb4eni/lemouzy-f505.GIF

    Marius


Sujet : Lemouzy F505 / 1935 Nouveau De TUKTUK  Le 24-12-2006 à 00:15 sta

    bonjour à tous,

    - Merci pour tout et surtout pour les infos cadran.. ( JC Négret, Marius , WE4ENI )

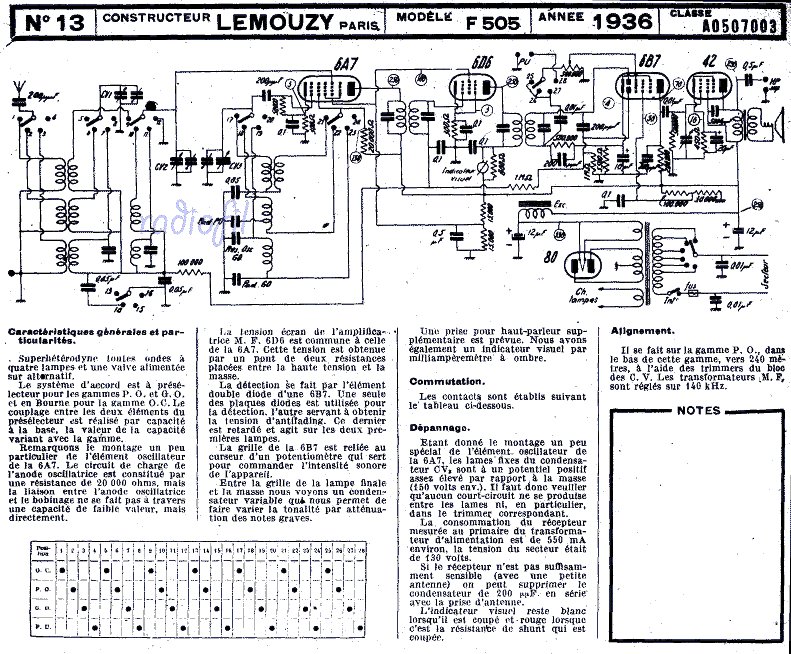

    - En ce qui concerne l'indicateur visuel, je tire l'info " milli à ombre" de la doc Lemouzy du F505 ci-jointe. Est-ce que JC Négret pourrait me donner l'origine de ses infos ?

    Je souhaite remettre en état cette fonction dans une version au plus proche de l'original . Je peux d'ors et déjà mettre un petit galva qui se loge dans le boitier en bakélite actuel (vide !) mais si le coté "milli à ombre" se confirmait je lui adjoindrais bien le petit système du type de celui décrit par JC Négret.

    SVP encore un petit effort c'est quand même Noêl, et bien sûr bonnes fêtes à tous

 Fichier
.PNG


Sujet : Lemouzy F505 / 1935 Nouveau De JC Négret  Le 24-12-2006 à 17:28 sta

    Bonjour,

    En-fait, j'ai la même doc que je n'avais pas lue...C'est bien écrit : milli à ombre (plus fréquent)

    Il faudrait tenter de demander aux personnes qui ont envoyé les photos du F505 au Grand Livre des précisions.

    L'un est joignable par courriel, l'autre a un site perso où l'on voit mieux ce fameux indicateur, voir ici.

    JC ;-)


Sujet : Lemouzy F505 / 1935 Nouveau De TUKTUK  Le 24-12-2006 à 23:48 sta

    Bonsoir,

    J'ai pu contacter une personne ayant un F505. Je crois que je vais pouvoir éclaicir le mystère...
    Par ailleurs j'ai maintenant une photo de la bête qui ne passe pas ( 200 Ko ). Si qcq est interessé je la réduirais.

    Merci encore


Sujet : Lemouzy F505 / 1935 Nouveau De JC Négret  Le 25-12-2006 à 09:06 sta

    Bonjour,

    Oui, ce serait intéressant ; Ou juste sélectionner la partie de la photo avec l'indicateur ?

    JC ;-)

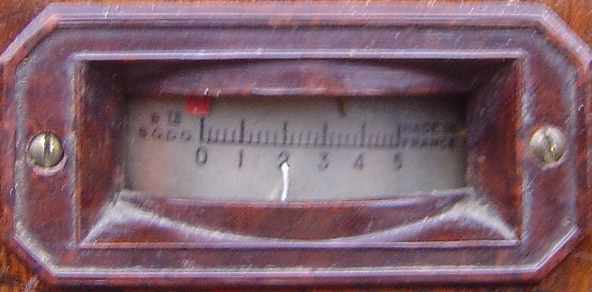

Sujet : Lemouzy F505 / 1935 Nouveau De TUKTUK  Le 25-12-2006 à 19:10 sta


    C'était à l'origine la photo de l'indicateur !
    ci-joint la même légèrement ré-échantillonnée...

    CG




Sujet : Lemouzy F505 / 1935 Nouveau De Jacques (webmestre)  Le 25-12-2006 à 19:48 sta

    Est-ce réellement un indicateur à ombre ou un simple galva à aiguille ?

    Les galvas à aiguilles étaient utilisés sur pas mal de marques, dont Radio LL, Dehay, Lemouzy... Engin classique.
    L'indicateur à ombre était un peu plus "magique", bien que reposant sur le même principe et malgré une masse d'équipement mobile plus importante.


Sujet : Lemouzy F505 / 1935 Nouveau De JC Négret  Le 26-12-2006 à 11:49 sta

    Le morceau rouge pourrait être l'aiguille ( cassée ? )


Sujet : Lemouzy F505 / 1935 Nouveau De TUKTUK  Le 26-12-2006 à 16:19 sta


    J'espère récupérer un indicateur visuel de F505. Je pourrais alors certainement lever le doute simple galva ou milli à ombre...


Sujet : Lemouzy F505 / 1935 Nouveau De TUKTUK  Le 29-12-2006 à 10:47 sta

    Bonjour,

    - Certains des tubes de mon F505 ont été remplacés par des tubes "plus" récents ( ex 42 par EL84 etc. ). Je souhaite revenir au plus près de l'original cad 6A7,6D6,6B7,42 et 80.

    - Quelqu'un a-t-il un avis sur un approvisionnement auprès " vacuumtubes.net/ " aux US ? ( sérieux, qualité ... )




Sujet : Lemouzy F505 / 1935 Nouveau De Pierrot du 82  Le 29-12-2006 à 15:33 cms

Vous pourriez trouver d'occasion tous ces tubes très courants en France.

Vous faites une demande sur le forum, par exemple...
