Sujet : Poste batterie Nouveau De Phil  Le 22-12-2006 à 18:32 sta

    Bonsoir à tous,

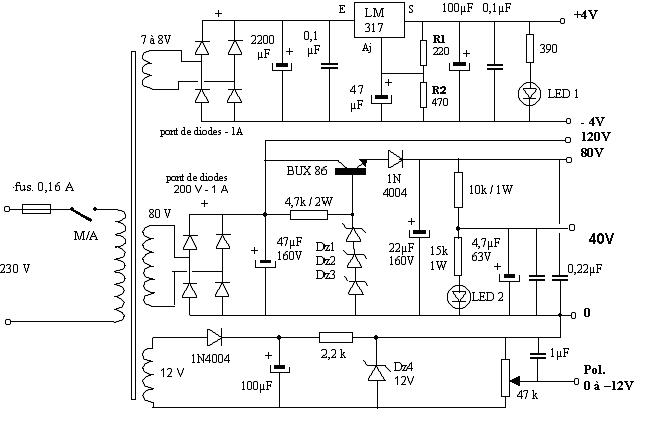

    Maintenant que J'ai récupéré tous les tubes pour mon poste batterie je vais devoir l'alimenter. J'ai trouvé ce schéma sur le net et j'aurais voulu avoir l'avis de spécialistes sur le montage où exite t-il peut-être mieux à faire?

    Je crois avoir lu quelque part que l'utilisation d'un LM 317 était riqué pour les tubes ? [:??:]

    Le poste possède trois tubes à alimenter : A 415 - A 409 et B 406.

    Merci et joyeux Noël à tous!

    Phil [:Hi:]




Sujet : Poste batterie Nouveau De Jean pierre k  Le 22-12-2006 à 19:57 sta

    bonsoir ,

    Bien l'alime....pour le 4 volt j'utilise un simple 7805 qui me délivre 5 volts fixe le reste se règle par le réostat du chauffage des tubes, le mien fonctionne parfaitement avec une tension de 3,5 volts au filaments.!! bonne écoute du son d'époque surtout avec un hp a pavillon comme sur la photo (surprenant comment ca braille je comprend que les chers z'auditeurs se chamaillaient a cause du bruit emis par les radios dans les années 20 !![:ouin:][:ouin:][:ouin:]
    JPK':o)


Sujet : Poste batterie Nouveau De Phil  Le 23-12-2006 à 14:11 sta

    Bonjour à tous,

    En attendant le père Noël, j'ai attaqué l'alim. Je ne trouve pas dans mes stocks de BUX 86. Quelqu'un connaît-il des équivalence à ce transistor ? Je pourrais le commander mais à cette époque ça va prendre du temps.

    Merci !

    Phil [:Hi:]


Sujet : Poste batterie Nouveau De Jacques (webmestre)  Le 23-12-2006 à 14:30 sta

    Le BUX86 sent le fond de tiroir, en fait, monté comme simple ballast, n'importe quel NPN tenant au moins 60 à 100V de Vce, 1A de Ic et 20W de Pw devrait suffire. Un darlington serait même encore mieux, style BDX67C voire BDX33C en TO220.


Sujet : Poste batterie Nouveau De jackoe  Le 23-12-2006 à 16:28 cms

Le problème avec le LM317 et les autres régulateurs tripodes est qu'en cas de défaillance, la tension de sortie est égale à la tension d'entrée. Donc les filaments de vos chères lampes vont avoir trop chaud. Il convient d'utiliser un circuit de protection à thyristor (voir sites de Michel Terrier http://perso.orange.fr/michel.terrier/radiocol/detail2003/alim12v-recup.htm#9volts ou de Thierry Magis http://users.skynet.be/radiocollection/images/collection_img/alimondol.gif )

Sujet : Poste batterie Nouveau De PIXEL  Le 23-12-2006 à 16:40 sta

    Un BU508 de balayage TV ( nettement plus courant) conviendra.

    essaye de trouver une version boitier isolé, plus facile à monter.


Sujet : Poste batterie Nouveau De JCJ  Le 23-12-2006 à 16:45 sta

    Le seul danger qu'il peut y avoir avec les régulateurs comme le LM317 est lors de l'utilisation d'un potentiomètre pour régler la tension de sortie.
    Il ne faut surtout pas le monter comme indiqué sur le second site donné par "jackoe". Si le potentiomètre à un faux contact, la tension de sortie est maxi.
    En inversant R2 et le potentiomètre R3 du dit document, il n'y a plus rien à redouter. En cas de défaut du potentiomètre, la tension sera minimale.
    :-)


Sujet : Poste batterie Nouveau De JC Négret  Le 23-12-2006 à 16:51 sta

    Une alim parfaite :

    9 piles de 9V pour la HT, 3 ou 4 de 4,5V en // pour le chauffage et une pour la polar...

    JC ;-)


Sujet : Poste batterie Nouveau De PIXEL  Le 23-12-2006 à 19:25 sta

    au prix des piles de 9V ..... prendre 18 de 4,5 , même salines ( trés bon marché chez les hard-discounters) et vous avez une alim qui fera de l'usage.


Sujet : Poste batterie Nouveau De Phil  Le 26-12-2006 à 19:26 sta

    Bonsoir à tous,

    J'ai monté l'essentiel de l'alim et j'obtiens bien les 80, 40 volts et environ 115 v plutôt que 120v.

    J'ai cependant plusieurs questions :

    - pour pousser le 115 vers 120 je pensais ajouter une capa de 47 MF en // avec la pemière, cela suffira t-il ?

    - J'ai remplacé le LM317 par un 7805 et je pensais éventuellement ajouter un diode à la sortie en série pour faire chuter encore la tension de 0,6 v afin d'approcher les 4 volts. Quand pensez-vous ?

    - Enfin pour la tension de polarisation, n'ayant pas de sortie de 12 v au tranfo, je pensais mettre 2 piles de 4,5v en série. 9v suffisent-ils ?

    Encore une question, je sais ça fait beaucoup :-) : y a t-il des précautions particulières à prendre pour remettre en marche ces postes ?

    Grand merci à tous !

    Phil, [:Hi:]


Sujet : Poste batterie Nouveau De Jean pierre k  Le 26-12-2006 à 19:34 cms

BOnsoir.

PAS de problèmes ya plus qu'a essayer!!  (dans le mien il y a les mêmes lampes)

JPK'



Sujet : Poste batterie Nouveau De Phil  Le 26-12-2006 à 19:48 cms

    J'ai honte des fautes d'orthographe à la relecture.

Sujet : Poste batterie Nouveau De Pierre  Le 26-12-2006 à 20:40 cms

Si y avait que toi qui faisait des fautes ...!!

Pierre



Sujet : Poste batterie Nouveau De Jean pierre k  Le 26-12-2006 à 21:04 cms

Pas avoir honte!! de l'orthographe!!on est dans la technique radio électronique!! pas de l'académie!!! des belles lettres!!!si je ne faisais pas "gaff" a ce que j'écris parfois j'aurai un triple bonnet d'âne!!

JPK'
