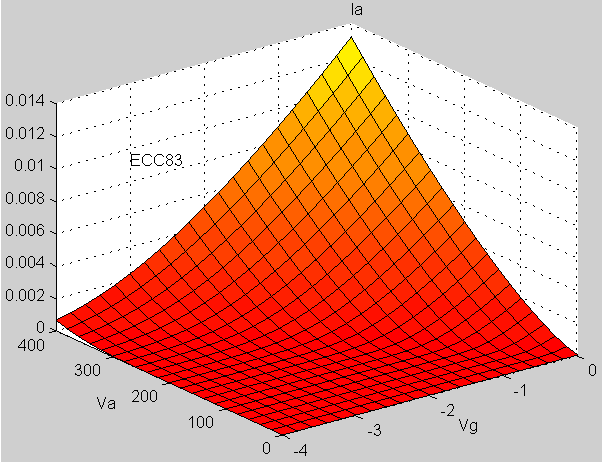

| Sujet : Caractéristiques de lampes en 3D Nouveau | De JCJ Le 23-12-2006 à 11:20 sta |
|
Bon,... je sais, ça ne sert pas à grand chose, mais comme dirait Cyrano : c'est bien plus beau lorsque c'est inutile !
| |
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De ON5MJ Le 23-12-2006 à 13:12 sta |
|
C'est fait avec Excel ?
Jacques.
|
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De Pierre Le 23-12-2006 à 13:36 sta |
|
Ehh JC, une 845 en trois D  !!
Pierre
|
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De F6FKN Le 23-12-2006 à 15:14 sta |
|
Mais quelle est donc cette lampe etrange qui supporte 300 mA sous 400V ?
(A moins que la legende des tensions n'ait ete inversee...)
|
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De Pierrot du 82 Le 23-12-2006 à 15:44 cms |
|  |
Et la couleur de la plaque est donnée par le graphique !!!
| |
|
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De Pierre Le 23-12-2006 à 16:17 sta |
|
JC est un malin, il à uttilisé trois lampes connectées en trois D en fait !!
Pierre
|
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De JCJ Le 23-12-2006 à 16:36 sta |
|

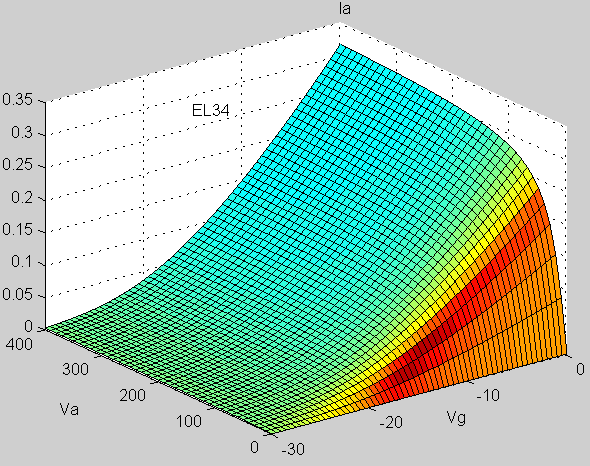

La lampe "étrange" est une EL34 : 300mA sous 400V avec Vg=0... c'est normal.
Pour une polarisation normale en classe A, il faut suivre la ligne qui part de Vg=-13,5V ce qui donne 100mA environ pur Va=250V.

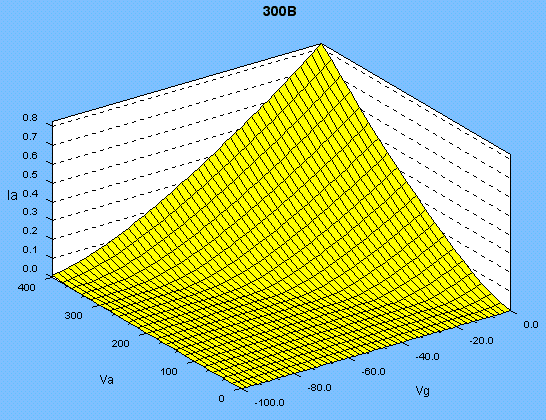

Je n'ai pas la 845 en stock, je l'échange contre la 300B.
Ce n'est pas Exel, mais un logiciel de math auquel je donne les équations des modèles utilisés dans le simulateur PSpice.
C'est tracé avec "Matlab".
On peut aussi utiliser "Scilab", c'est moins beau comme effet lumineux (doc joint), mais c'est gratuit.
| |
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De Pierre Le 23-12-2006 à 17:13 sta |
|
On vois tout de suite que 300B à un beau tapis très linéaire ![[:Hi:]](s12.gif)  !!!
Pierre
|
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De F6FKN Le 23-12-2006 à 20:12 sta |
|
Ce qui me gene, c'est que moins le tube tire de puissance, plus le carrelage est rouge !
Le choix des couleurs est quand meme curieux !
|
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De JCJ Le 23-12-2006 à 21:09 sta |
|
Voila une EL84 avec des couleurs plus évocatrices pour la puissance dissipée dans l'anode.
| |
|
| Sujet : Caractéristiques de lampes en 3D Nouveau | De F6FKN Le 24-12-2006 à 08:04 sta |
|
Alors la, impeccable.
On comprend beaucoup mieux que l'on doit garder le tube dans la zone verte.
Je prefere de loin cette representation a la precedente.
Il ne vous reste plus qu'a fabriquer une imprimante en relief !
Joyeux noel
Alain
|
|
|
