Sujet : EL183E Nouveau | De F6FKN Le 26-12-2006 à 23:29 sta |
|

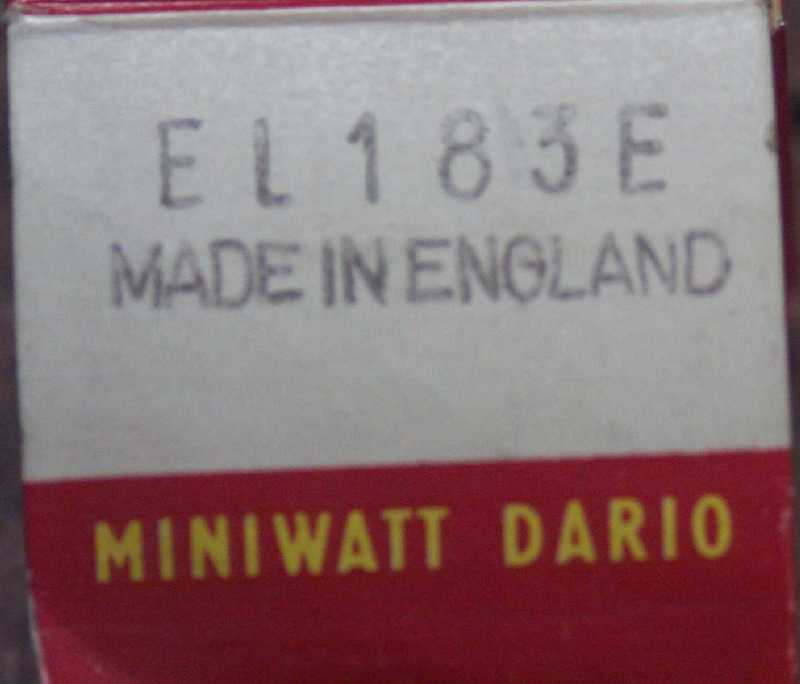

Je croyais naivement qu'une EL183E n'etait qu'une EL183 avec quelques differences mineures, mais ca n'est pas le cas.
Les connections de chauffage sont totalement differentes,tout comme le brochage des electrodes et la geometrie de l'anode.
Chose etonnante, je ne trouve absolument aucune doc mentionnant ce tube, fabrique par Mazda et RTC.

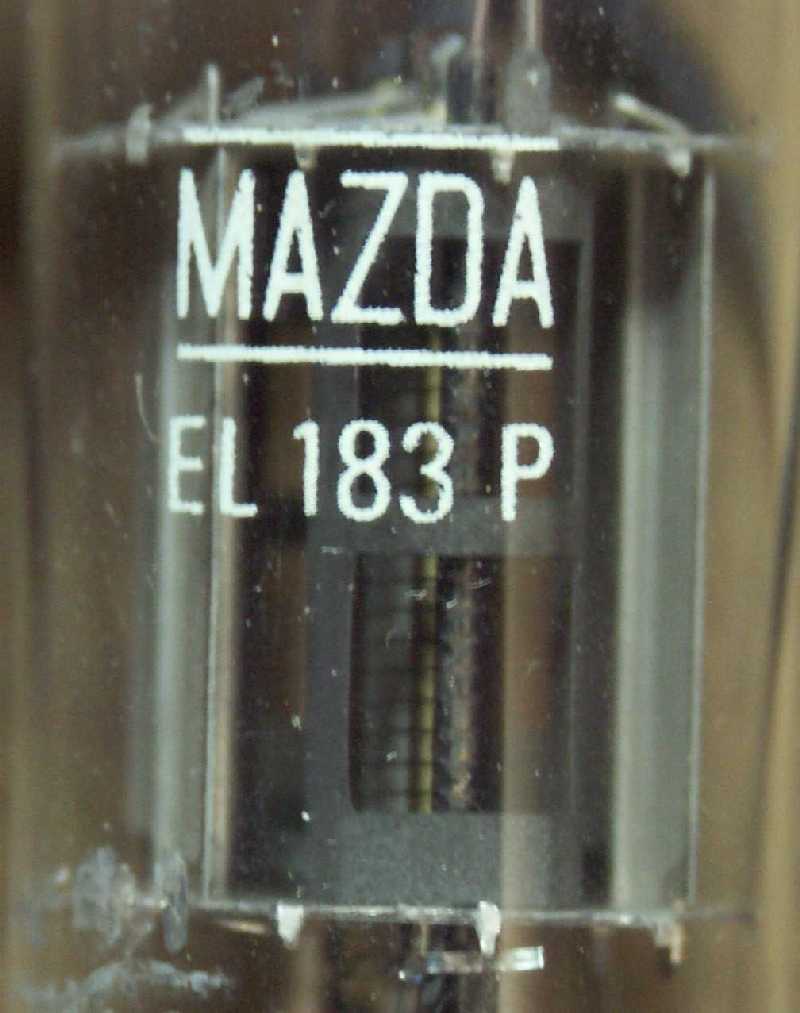

Meme remarque pour une EL183P Mazda.
Si une ame charitable a dans ses archives, un vieux grimoire avec les formules magiques concernant ces 2 tubes, elle sera elevee au rang de bienfaitrice thermoionique.
Merci d'avance. ![[:??:]](s11.gif)
Alain ![8oI](s14.gif)
|
|
Sujet : EL183E Nouveau | De Pierrot du 82 Le 27-12-2006 à 07:35 cms |
| ![](tr.gif) |
Totalement inconnu au bataillon, mon adjudant !
Un fantasme d'audiophile ?
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 08:12 sta |
|
Non, un driver pour attaquer quatre 807 sur 3, 5 Mhz!
|
|

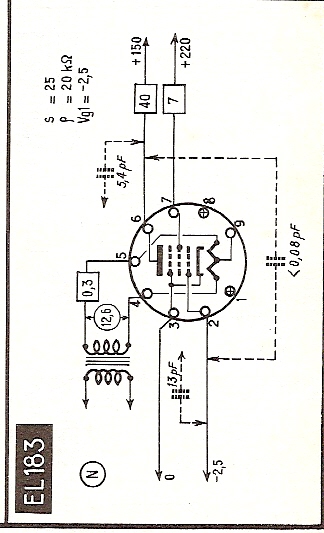

Sujet : EL183E Nouveau | De Pierre Roque Le 27-12-2006 à 09:16 sta |
|
Bonjour F6FKN
Je pense avoir ce qu'il vous manque
Cordialement
Pierre
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 09:22 sta |
|
Merci pour votre reponse, mais vous en etes au meme point que moi: EL183, aucun probleme, EL183E, EL183F, EL183P: doc introuvable.

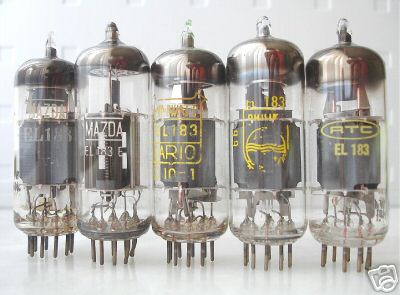

Et pourtant ca existe, j'en ai dans les mains ! (3 Mazda, 2 RTC)
|
|

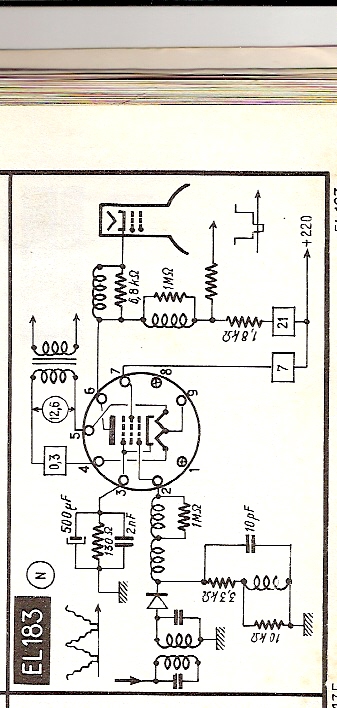

Sujet : EL183E Nouveau | De Pierre Roque Le 27-12-2006 à 09:22 sta |
|
La suite
Bonne journée à tous
Pierre
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 10:15 sta |
|
Merci pour les scans, mais j'ai deja les docs de Tele tubes, petit bouquin bien pratique, ou l'EL183E est malheureusement inconnue.
Avant de faire un appel au peuple j'ai deja passe pas mal de temps a chasser les parametres de cette lampe. Rien a faire, meme sur internet.
C'est quand meme curieux !
|
|
Sujet : EL183E Nouveau | De Jacques (webmestre) Le 27-12-2006 à 11:27 sta |
|
La E et la P, ce sont des tubes que j'ai eu en main. Par contre, la F ne me dit rien. Pour les datas, je vais regarder mais sans aucune garantie.
Il y a pas mal de réponses sur gogol, mais pour du négoce uniquement, no datasheet ![:-(](s4.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 27-12-2006 à 12:12 sta |
|

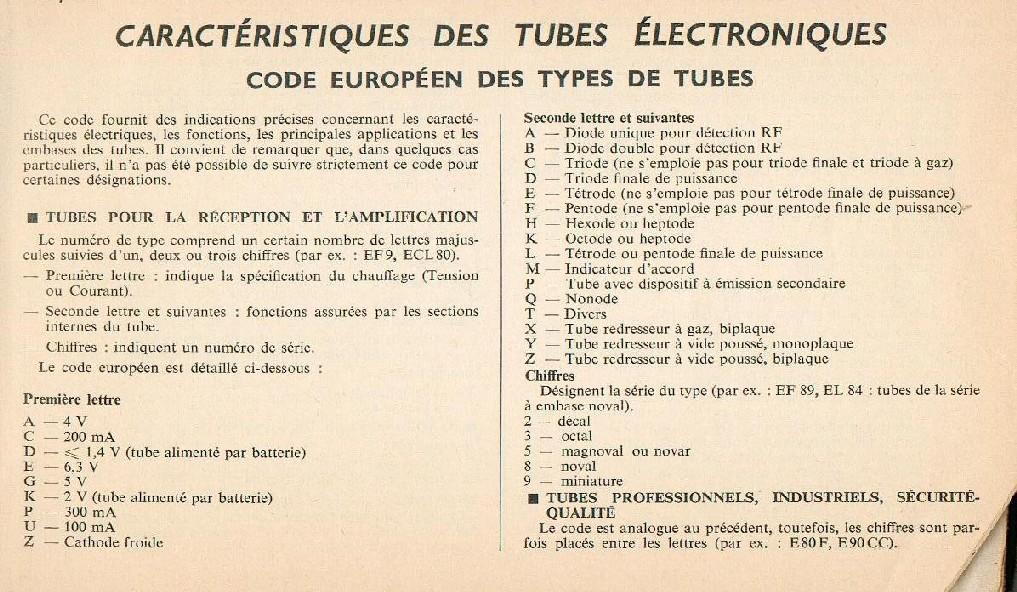

Moi je pense juste que ces lettres ne font pas partie de la référence, car qu'aurient elles de plus que les autres vu que ce ne sont même pas des spéciales Qualilty !!
Quand il y a des lettre derrière y en à surtout une avant genre, E83F, E89F etc......!!!
Pierre
![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 12:21 sta |
|
Ce qu'elles ont de special ?
Connection filaments entre 1,4 et 9, pin 5 isolee...
Suppressor independant sur le 8 au lieu d'etre relie a la cathode.
Geometrie d'anode totalement differente.
Pour une legere variante, ca fait beaucoup ! ![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 27-12-2006 à 13:31 cms |
| ![](tr.gif) |
Peut être mais celà ne change rien au caractéristiques du tube, ce n'est à mon avis juste une fabriquation spéciale au niveau du brochage prévu pour certaines applications !
C'est comme les 6SA7, il y a celles qui ont la supprésseuse reliée à l'intérrieur, et celles ou la supprésseuse sort à l'extérieur, mais les tubes reste les même !
Pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 14:00 sta |
|

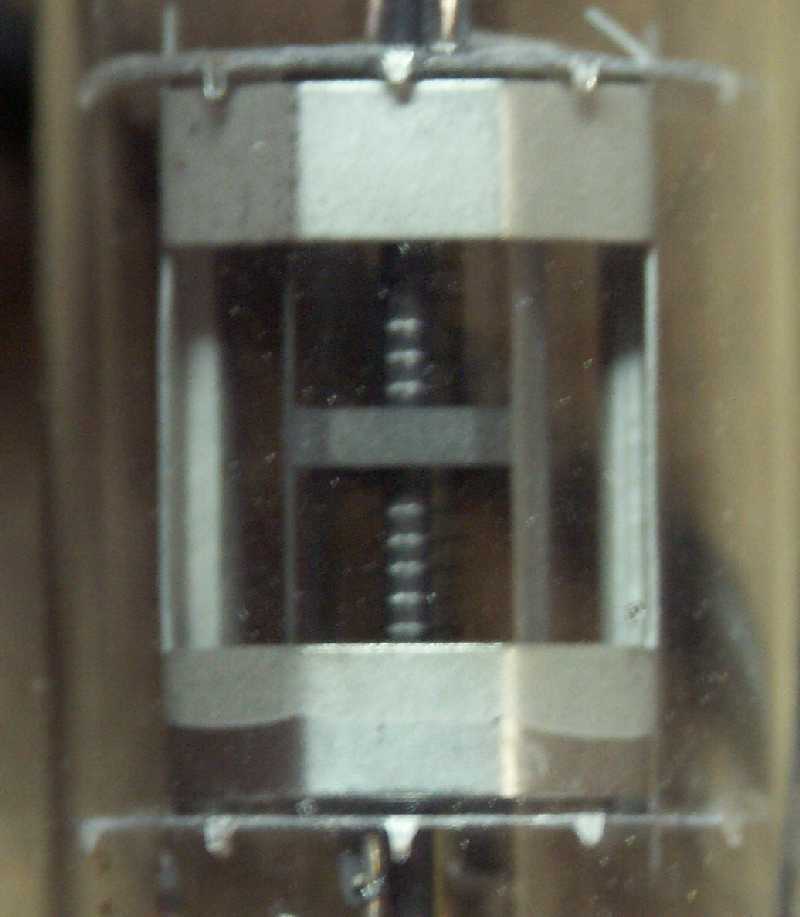

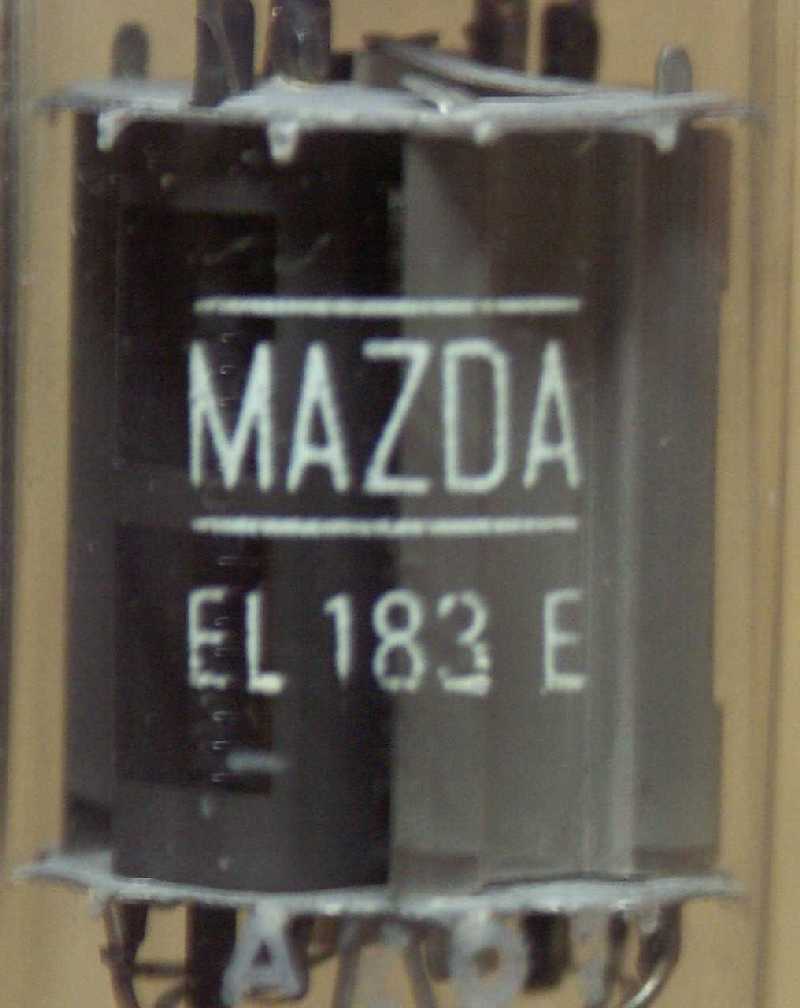

La construction de l'anode est totalement differente.
(fendue au lieu de ronde, et diametre different.)
J'ai besoin de connaitre la dissipation anodique max de cette lampe.
Pour les ordinaires, c'est 6W, mais pour celle-ci, je ne peux me contenter d'une vague supposition.
Je recherche des chiffres.
|
|
Sujet : EL183E Nouveau | De JC Négret Le 27-12-2006 à 14:31 sta |
|
Pas trouvé non-plus...A-part qu'elles existent bien, type E ou F ou P, voir ici.
Du-coup, j'ai regardé à l'Ohmmètre et sur une EL183 classique, la broche 8 est reliée à la 3, alors que le lexique dit " connectée intérieurement, doit rester libre "...
JC ![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 27-12-2006 à 14:35 sta |
|
Bon c'est même plus des EL183 alors !!
Pierre
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 14:38 sta |
|
Ce site ressort systematiquement lors des recherches sur internet.
Par contre, ces lampes n'apparaissent dans aucun catalogue.
C'est quand meme tres etonnant.
J'avais espere qu'elle avaient une dissipation d'anode legerement superieure aux EL183 ordinaires, pour mon elucubration, mais je crois que je vais devoir en torturer une pour avoir la reponse. Pas Glop ! ![:-(](s4.gif)
Merci encore de tous vos efforts.
Alain![:o(](s16.gif)
|
|
Sujet : EL183E Nouveau | De JC Négret Le 27-12-2006 à 17:41 sta |
|

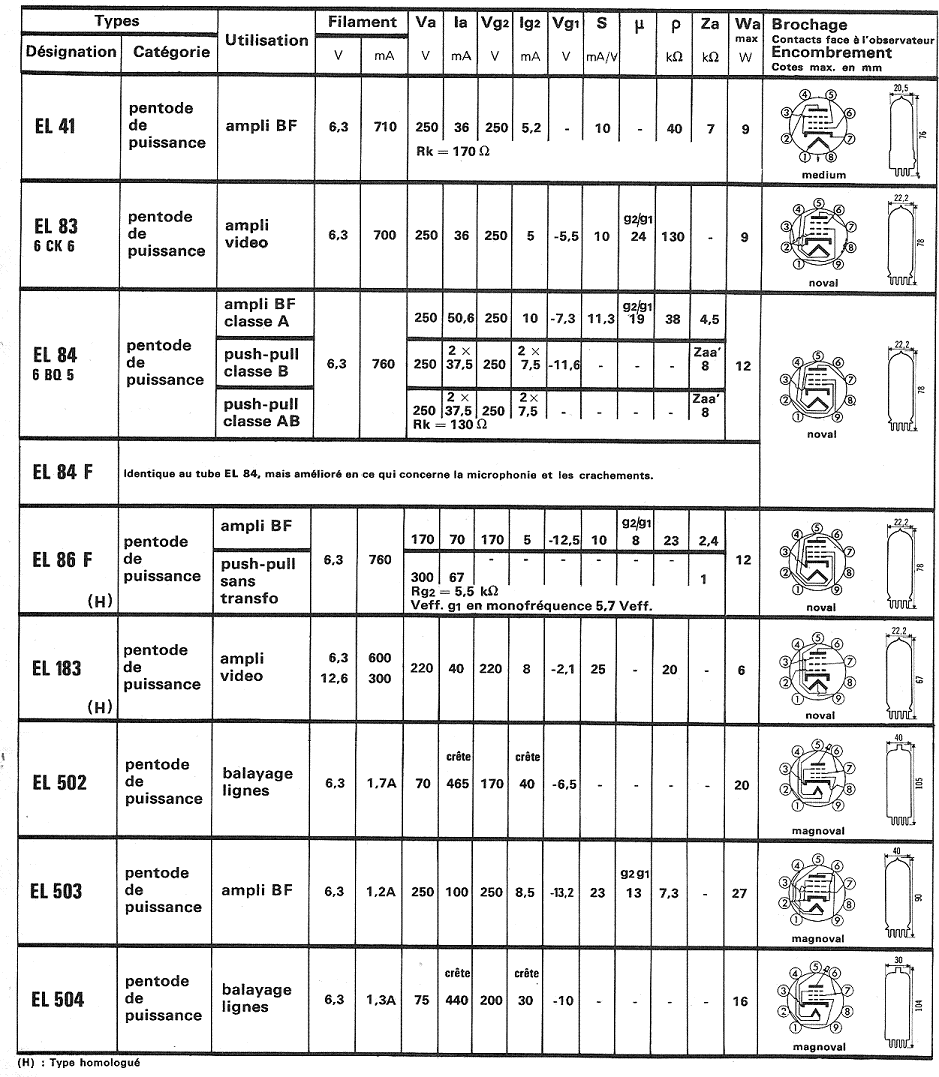

Dans un catalogue Mazda, ce tableau :
Pas de EL183 X mais une version F de la EL84. La doc EL183F doit bien exister quelque-part !
JC ![;-)](s5.gif)
| |
|
Sujet : EL183E Nouveau | De YM Le 27-12-2006 à 17:58 sta |
|
"
Du-coup, j'ai regardé à l'Ohmmètre et sur une EL183 classique, la broche 8 est reliée à la 3, alors que le lexique dit " connectée intérieurement, doit rester libre "...
"
Ce qui n'est pas incompatible ![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De JC Négret Le 27-12-2006 à 18:16 sta |
|
Tout-à-fait, Yves ;
Mais alors pourquoi ne pas y connecter quelque-chose, ça peut simplifier le câblage ou la disposition sur circuit imprimé...
JC ![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 18:17 sta |
|
Exact , mais ces connections sont variables d'un fabriquant a l'autre, raison pour laquelle il est imperatif de ne rien cabler sur les pins correspondantes du support.
Le mystere de l'EL183E persiste ! ![:-(](s4.gif)
Alain
|
|
Sujet : EL183E Nouveau | De YM Le 27-12-2006 à 18:24 sta |
|
Bon, mais, si je puis me permettre .... pourquoi ne pas oublier ce tube mystèrieux au profit d'une VRAIE EL183 ?
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 18:39 sta |
|
Parce que ma bidouille utilise une EL183, et qu'il me manque une centaine de mW en sortie, car elle sature trop tot.
Je pensais que les E etaient un peu plus violentes, raison pour laquelle je cherche la doc.
Si ca continue, ca va finir avec un PP d'EL183 Ordinaires, ce que j'essaie d'eviter dans l'immediat en mettant une E, ou une P.
Mais j'aurais quand meme bien voulu lire les caracteristiques avant d'essayer.
Alain
|
|
Sujet : EL183E Nouveau | De YM Le 27-12-2006 à 18:58 sta |
|
OK.
A 3,5Mhz, c'est peut être plus simple d'en mettre deux en parallele ?
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 19:11 sta |
|
Non, car le push pull vire totalement l'harmonique 2, et c'est tout benef...
D'autre part, en cas de neutrodynage, il suffit de 2 petites capas ajustables.
A puissance egale, je privilegie systematiquement le montage symetrique.
De toutes facons, le circuit de sortie de ma lampe est .....UN TORE !
Je voulais essayer pour voir, et le resultat est sensationnel.
De cette facon, je n'ai pas de couplage eletromagnetique avec les etages precedents.
1 Watte en sortie, pas de blindage, et pas d'auto-oscillation.
De plus, a qualite de self egale, le bobinage sur tore est nettement moins encombrant.
Pour 3,5 MHZ, 18 tours sur un AL de 87, = environ 30 µH.
Finies, les grosses selfs encombrantes.
Alain
|
|
Sujet : EL183E Nouveau | De Pierre Le 27-12-2006 à 19:15 sta |
|
En mettant qu'une seule EL183E l'harmonique 2 y sera aussi présente donc je ne vois pas l'intéret, autant prendre un autre tube un peux plus puissant c'est pas ce qui manque dans les NOS !
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 19:24 sta |
|
Et comme ca, je ne n'aurai jamais la reponse au sujet de L'EL183E...
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 19:34 sta |
|
Des tubes relativement puissants avec une pente de 25 ma/V, meme en nos, ca ne court pas les rues !
|
|
Sujet : EL183E Nouveau | De Pierre Le 27-12-2006 à 19:42 cms |
| ![](tr.gif) |
Si un jour elle casse faudra en trouver une autre, un peux galère non ?? !!!!
Pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 19:54 sta |
|
Aucune importance, je ne mets jamais un type de tube dans une bidouille, si ne n'ai pas au moins 4 de ses congeneres d'avance...
Mefiance, si jamais les Allemands revenaient... ![:-D](s2.gif)
Pour les EL183, j'en ai une cinquantaine, donc je les utilise.
Ce sont des tubes qui n'interessent personne, et qui ne coutent donc rien.
Je me marre quand je vois une paire d'EL84 a 50 Euros...
Je ne parle pas des ECC83 speciales de course a 100$ la paire ! ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
J'ai bien envie de faire passer les roues de ma voiture a l'or fin, pour qu'elle roule plus vite... ![:o)](s0.gif)
Les tubes Russes sont bien aussi bons, et pour ce prix la on en a 10.![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
Bref, la doc des EL183E est toujours introuvable.
Alain
|
|
Sujet : EL183E Nouveau | De YM Le 27-12-2006 à 20:22 sta |
|
"
Des tubes relativement puissants avec une pente de 25 ma/V, meme en nos, ca ne court pas les rues !
"
Ou aussi l'EL802 : 40mA/V.
Une seule suffit à driver une 845, mais c'est trop simple pour les audiofools !
Je me demande même si un transfo, torique ou non, serait nécessaire pour attaquer les 807 à 3,5Mhz ![8oI](s14.gif)
Sauf si elles ont besoin de courant grille auquel cas, faudra quand même bien filtrer un peu quelque part ![8-)](s7.gif)
Ne crie pas trop fort qu'elles n'intéressent personne, il suffit qu'un gourou s'en mêle !
Je verrais bien un petit ampli BF de 5 ou 6 Watts avec seulement 2 EL183 en PP autodéphaseur ![8-()](s9.gif)
Yves.
|
|
Sujet : EL183E Nouveau | De ON5MJ Le 27-12-2006 à 20:34 sta |
|
> ... En mettant qu'une seule EL183E l'harmonique 2 y sera aussi présente donc je ne vois pas l'intéret, ....
Ca ne joue pas puisque le filtre de sortie nettoie tout. D'ailleurs en classe C il y a bien d'autres harmoniques et pourtant la sortie est propre.
Personnellement je mettrais deux EL183 pour avoir de la réserve pour attaquer les quatre 807. Ce sera de la CW ou un linéaire ?
Jacques.
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 20:50 sta |
|
Le transfo, en question est accorde, et le couplage aux 807 se fait par ligne a basse impedance
Primaire 18T, Sec 3T.
Pour l'EL802, comme je n'en ai pas, la question est definitivement resolue.
D'autre part, pour le courant grille, c'est niet.
J'attaque en classe B, avec de l'am qui sort de mon EL183, pour ne pas avoir de modulateur avec son transfo au PA.
Une 807 Russe Neuve vaut environ 5 Euros, et pour le carton complet, 12$ de port...
Sans commentaire.
Avec 500 Volts, je pense avoir a peu pres 50 watts de porteuse moyenne.
C'est bien assez.
Le raisonnement est le suivant: faire un engin reproductible, tres bas cout, avec lampes de recup TV, sauf pour le PA, et pas de transfo couteux ou difficile a trouver.
En gros, 1/2 ecc189 quartz sur 40 MHZ
1/2 ecc189 en VXO sur 43,550 Mhz. (43,540 a 43,560)
Une triode d'ecf80 en melangeur 43,550-40 Mhz
la pentode de l'ecf 80 en ampli 3,550 Mhz
Une EF80 + une triode d'ecf80 en ampli BF
La pentode de l'ecf80 en modulateur BF (HF sur G1, et BF sur ecran)
Une ef180 en classe AB1 (driver HF modulee)
et 4 G807 au PA, classe B Push Pull sous 500V
A l'heure actuel, j'en suis au PP.
Rendez-vous un de ces matins sur 3,550 Mhz en AM.
Alain ![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 27-12-2006 à 21:07 sta |
|
Une EL136 me parrait pas mal :
20 ma/v
Dissipation plaque 16w
Peux pas faire mieux au niveau de la pente !
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 21:17 sta |
|
Pourquoi pas, mais je n'en ai qu'une, donc, streng verboten!
C'est contraire a ma religion.
Uniquement des tubes bon marche, et faciles a approvisionner, qui ne sont pas utilises dans les amplis stereo-fifi hypersophisticocosmiques.
Le but de l'operation n'est pas d'enrichir les marchands de lampes, mais de faire un engin facile a construire et peu couteux, qui fonctionne a tous les coups avec des pieces simples, pour un jeune qui debute, par exemple.
Alain
|
|
Sujet : EL183E Nouveau | De YM Le 27-12-2006 à 21:47 sta |
|
Joli projet !
Si jamais le virus me reprend, j'aurais du mal à ne pas faire une modulation "plaque écran" !
Par nostalgie sans doûtes ![:o)](s0.gif)
Tu dis en être au PP, mais par quel bout as tu commencé ![:-D](s2.gif)
Et pour le récepteur ? Une première FI à 40Mhz pour réutiliser le VXO ![;-)](s5.gif)
Yves.
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 22:05 sta |
|
Non, pour la FI du recepteur, il suffit de melanger le VXO avec un quartz ad'hoc pour generer la frequence de battement voulue.
Pour l'instant, ca n'est pas le probleme: ecoute sur recepteur separe.
La construction est prevue, mais plus tard.
Pour repondre a la question, il ne me reste plus que le PP aconstruire.
J'ai deja un bon watt de puissance moyenne en AM derriere mon EL183
Tout le reste est OK
|
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 22:27 sta |
|

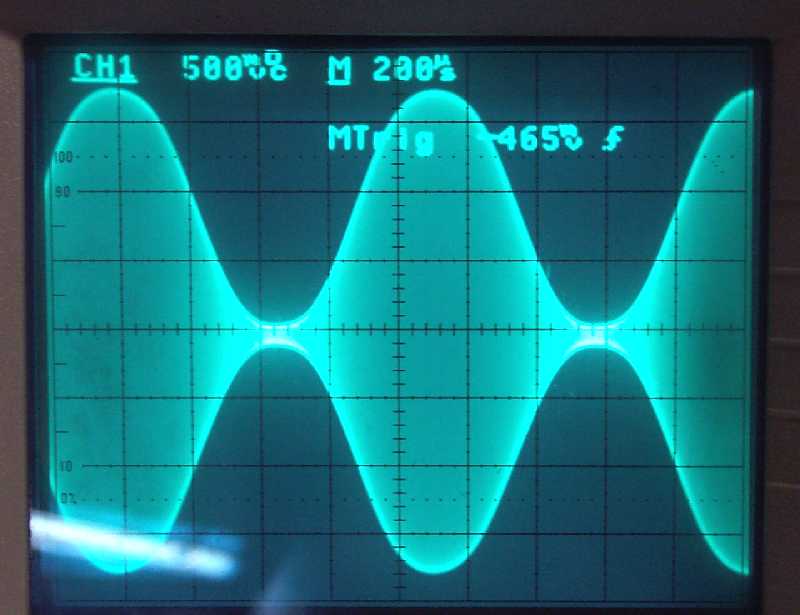

Image 1: sortie Am de l'el 183 (resistance 50 ohms, 5V par carreau(sonde X10))

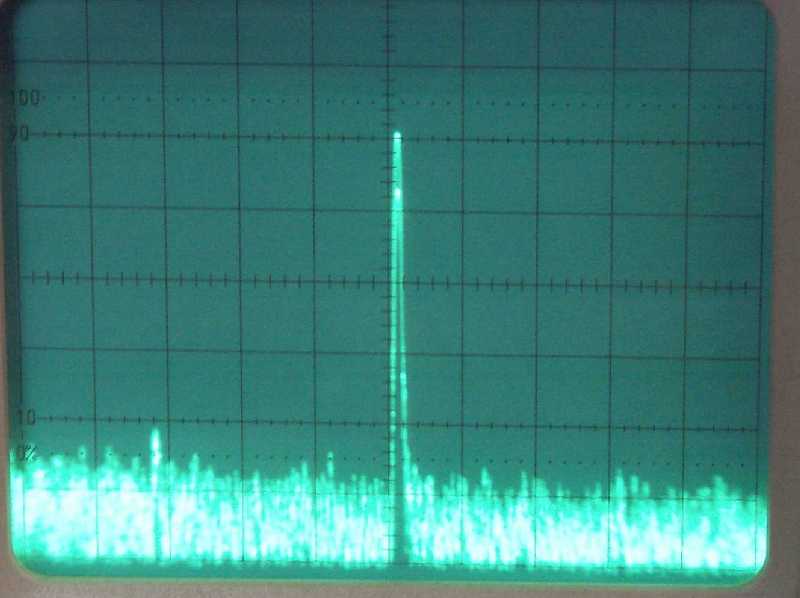

Image 2: Meme signal sur l'analyseur (500 khz par carreau)

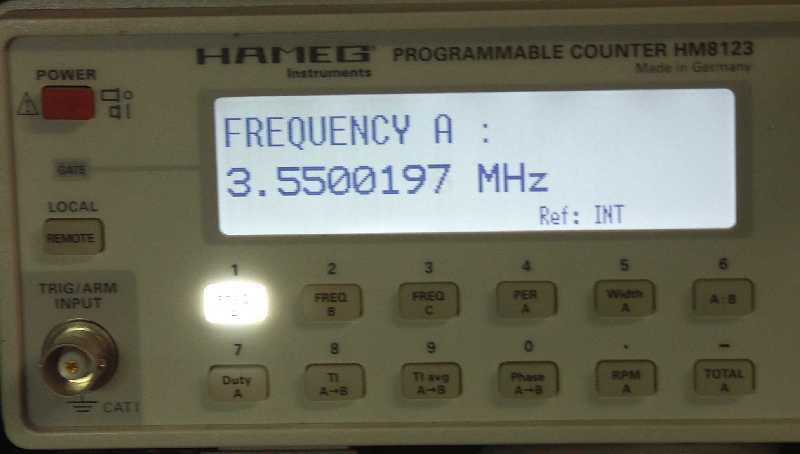

Image 3: Mesure de frequence
Bientot: Le PA!
Alain
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 22:29 sta |
|
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 27-12-2006 à 22:30 sta |
|
image 3
L'est pas beau mon 3,5 Mhz ?
| |
|
Sujet : EL183E Nouveau | De ON5MJ Le 27-12-2006 à 23:44 sta |
|
La fréquence est super belle.
Question 1. Pourquoi ne pas utiliser un VFO puisqu'il s'agit de balayer de 3540 à 3560 KHz. Passer par un mélangeur, un quartz et un VXO n'est-ce pas un peu beaucoup ? Pour moi la stabilité en fréquence ne devrait pas être mauvaise et avec un bobinage sur tore les accrochages réduits.
Question 2. Il a été question d'une EL183 comme driver des 807 mais je ne la vois pas dans la liste des tubes utilisés.
Je comprends très bien par contre la philosophie: reproductibilité - coût minimal - multiples sources - stock important. Ceci explique sans doute pourquoi il n'est pas envisagé de modulation plaque-écran vu le besoin d'un transfo de modulation de puissance (avec des impédances qu'on ne trouve pas dans la super_hi_fi_avec_le_son_des_tubes).
Jacques.
|
|
Sujet : EL183E Nouveau | De Pierre Le 27-12-2006 à 23:46 sta |
|
<<Pourquoi pas, mais je n'en ai qu'une, donc, streng verboten!>>
Jamais content le gars !!!
Alors pourquoi pas une EL36 avec quand même 14 ma/v, et ça cours les rues !!!
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De ON5MJ Le 28-12-2006 à 00:05 sta |
|
C'est pas qu'il est jamais content, son cahier de charge est de faire quelque chose reproductible facilement avec des tubes en stock et à profusion. Donc F6FKN est logique.
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 00:12 cms |
| ![](tr.gif) |
Ahhh y en aura donc pour tout le monde ??
Pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 08:19 sta |
|
Pour repondre a Jacques, ON5MJ, on ne voit pas l'el183 dans ma description, car je me suis plante.
J'ai ecris a la place: EF180, tube qui n'existe pas.![:o(](s16.gif)
Pour l'histoire du VXO au lieu du VFO, c'est tres simple:
L'alim HT n'est pas regulee, mais la derive est nulle quoi qu'il arrive.
Mais dans tous les cas, une entree "VFO exterieur" est prevue.
Idem pour le PA, qui est en classe B, et modulaire, pour etre utilise soit sur un emetteur AM, soit en SSB ou CW, suivant ce que l'on met devant.
Comme il est prevu pour donner 50 watts de puissance moyenne en permanence, il devrait parfaitement faire l'affaire en SSTV.
Bref, le Pa doit avaler les modes d'emission utilises couramment en deca.
On a toujours besoin d'un petit PA chez soi ! ![:-)](s1.gif)
Alain ![[:Hi:]](s12.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 08:34 sta |
|
Autre raison (principale) pour l'utilisation d'un VXO: il est stable et a sa frequence definitive en 2 minutes maxi.
Impossible a faire avec un vfo, sans construire une usine a gaz.
![;-)](s5.gif)
Alain
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 08:57 sta |
|
N'empeche que l'EL183E est toujours un tube mysterieux !![:o[]](s13.gif)
Alain
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 10:18 sta |
|
Pas facile de driver quatre 807 !!!
Avec une annonce sur radio amateur.org, un transfo driver doit pouvoir se trouver rapidement !
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 11:26 sta |
|
Il me semblait avoir explique que l'ampli de sortie est en classe B, pour pouvoir egalement passer egalement la BLU. (Mode lineaire)
Donc, modulation sur le PA interdite et inutile, meme si le transfo est gratuit!
L'engin doit etre facile a faire peu couteux et reproductible.
Alain
![:-)](s1.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 12:13 sta |
|
Une E130L peut être !!!(25ma/v)
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 12:32 sta |
|
Impeccable, j'en ai 0 en stock !
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 13:02 sta |
|
Bien alors j'ai des 813 pour le final !!
Bonne recherches quand même !
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 13:07 sta |
|
Moi aussi, mais je ne veux pas mettre 2000V !
500 suffiront.
Alain ![8-)](s7.gif)
|
|
Sujet : EL183E Nouveau | De Pierrot du 82 Le 28-12-2006 à 15:30 cms |
| ![](tr.gif) |
Bonjour Alain F6FKN
C'est linéaire, la classe BF en HF ?
Par contre la modulation écran en AM c'est sympa !
73s de F1BLF ![Noel Noel](http://www.infirmiers.com/frm/images/smiles/new_xmas.gif)
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De Pierrot du 82 Le 28-12-2006 à 15:40 cms |
| ![](tr.gif) | SVP lire classe B dans la question ci-dessus...
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 17:45 sta |
|
La classe B en hf est utilisee pour la SSB.
Ca n'est pas totalement lineaire, mais l'angle de conduction du cycle est suffisant pour limiter la distortion au minimum, la self etant suffisamment alimentee pour boucher les trous si le Q est suffisant.
Ca convient tout a fait pour amplifier de la hf deja modulee.
Rendement bien moins bon qu'en classe C, mais pas ce P..... de transfo de modulation en serie sur l'anode, et pas de modulateur encombrant.
Donc, facile a fabriquer, ce qui est le but.
Alain
|
|
Sujet : EL183E Nouveau | De Cadique Le 28-12-2006 à 18:02 sta |
|
Bonjour,
Pour info.
Ayant 4 tomes des documentations Mazda radio de 1959, j'ai vérifié les EL183.
Pas de E ni de P.
Comme j'ai vu que vous parliez de connection interne, il est dit dans la doc Mazda sur l'EL183:
"Les broches indiquées "connexion internes" ne seront pas à utiliser de quelque façon que ce soit"
Je ne sais pourquoi.
Philippe camus
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 18:07 sta |
|
Pour une raison tres simple: cette lampe etait fabriquee par plusieurs constructeurs, et les broches libres etaient quelquefois connectees a des electrodes, (soutien mecanique), mais avec des differences suivant le fabriquant.
Alain
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 18:23 cms |
| ![](tr.gif) |
Une référence reste une référence, perso j'ai jamais vu d'EF86 ou autre tubes avec des brochages différents. Ce qui veux dire en plus qu'ils ne sont même pas interchangeable !!!!
EL183E encore une rèf ou une copie des pays de l'est que ça m'étonnerai pas !!
Pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De Cadique Le 28-12-2006 à 18:42 sta |
|
Bonjour Alain,
Merci.
C'est bizarre tout de même, puisque si l'on consulte la doc mazda, c'est que l'on veut mettre en oeuvre une lampe Mazda, CQFD. Les broches notées "connection interne" sont les n° 1 et 8.
Sur le schéma elles ne sont pas connectées, juste annotées connection internes, on ne sait pas où elles vont, à moins de sonner.
N'y aurait-il pas une raison technique à cela, ce serait bien la première fois que je verrais un constructeur se préoccuper de ses concurents.
Les docs Mazda ne sont pas des docs généralistes, qui elles effectivement, peuvent mettre en garde concernant les appro suivant les constructeurs.
Peut-être que ces connections sont incapables de supporter le courant de la broche à laquelle elles sont connectées? (Spéculation de ma part).
Philippe camus
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 18:43 sta |
|
Oui, Mazda faisait des EL183 en France, et pour emm..... leurs clients, ils ont fait les EL183E,F et P avec brochage modifie, rien que pour voir si quelqu'un s'apercevrait de la difference...
Idem pour RTC, en Angleterre.
Pas etonnant que les fabriques de lampes aient disparu!
Et le mystere de l'EL183E n'est toujours pas resolu, malgre toutes les reponses qu'il a suscitees.![:op](s15.gif)
Alain ![:-D](s2.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 18:47 sta |
|
Les EL183 el 183E ne sont PAS interchangeables!
J'ai fait l'essai.
La 183E ne chauffe meme pas: connections de chauffage differentes.
Raison pour laquelle je cherche en vain la doc de la 183E, de la F et de la P.
Alain![:-(](s4.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 19:27 cms |
| ![](tr.gif) |
<<<et pour emm..... leurs clients, ils ont fait les EL183E,F et P avec brochage modifie, rien que pour voir si quelqu'un s'apercevrait de la difference... Idem pour RTC, en Angleterre.>>>
D'où tenez vous vos sources ??? J'ai jamais entendu parler de quoi que ce soit sur le sujet, pensez vous qu'ils se soient ammusés à faire ce genre de gag, et que les lampes soient arrivée chez vous par hazard ?? !!! Si je prend le tube EL34, il y cinquante références différentes et elles fonctionnent toutes sur le même ampli !!
C'est tout simple, ce ne sont pas des EL183, la EL183 reste une EL183, idem pour les autre tubes !!!
Ces EL183E ne sont tout simplement pas des vraies EL183 !
Pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De Pierrot du 82 Le 28-12-2006 à 19:41 cms |
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 19:52 sta |
|
Ok, vous avez raison, j'abandonne.
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 19:59 cms |
| |
|
Sujet : EL183E Nouveau | De Jacques (webmestre) Le 28-12-2006 à 20:25 sta |
|
Moi, j'ai des vieux souvenirs. (Hélas ).
Je sais que sur une TV NB j'avais remplacé une EL183 par une EL183E que j'avais et puis j'ai eu droit à la photo. C'était zoli les flash bleus. Tellement zoli que j'ai eu plus de pannes ensuite qu'avec la EL183 pompée...
mais bon, c'est vieux, au moins les années septante.
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 20:32 sta |
|
Boite de fausse el183 Miniwatt Dario
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 20:33 sta |
|
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 20:34 sta |
|
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 20:35 sta |
|
Anode particuliere de fausse EL183P
| |
|
Sujet : EL183E Nouveau | De Jacques (webmestre) Le 28-12-2006 à 20:38 sta |
|
Ben voilà, Made in England... Conduite à droite........ Pfffff depuis le temps qu'on cherchait ![:-p](s6.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 20:40 sta |
|
Effectivement, c'est un tube fabrique a l'est !
(De l'angleterre)
|
|
Sujet : EL183E Nouveau | De Pierre Le 28-12-2006 à 21:00 sta |
|
Oulalalaaa !!!!
http://www.duncanamps.com/technical/tubenumber.html
http://bpcv.club.fr/histoire.html#L0001
Il n'existe aucun code pour les lettres suivant 183, ces tubes existent peut être mais n'ont rien à voir avec la vraie EL183 !!
Pierre
![;-)](s5.gif)
| |
|
Sujet : EL183E Nouveau | De F6FKN Le 28-12-2006 à 21:07 sta |
|
Alors, c'est peut-etre pour cela que le constructeur les a appeles EL183E ou P, et non pas EL183 tout court!
Bon sang, mais c'est, ... Mais bien sur !
|
|
Sujet : EL183E Nouveau | De YM Le 28-12-2006 à 22:39 sta |
|
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 00:29 cms |
| ![](tr.gif) |
<<<Alors, c'est peut-etre pour cela que le constructeur les a appeles EL183E ou P >>>
Mais quel constructeur au juste ????
Mazda avaient normalement des emballages vert non, alors pourquoi cet emballage différent ??
pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 00:38 cms |
| ![](tr.gif) |
Voici trois emballages Mazda (peut être y en à t'il plus ......), vous avez donc trouvé une perle rare, une Mazda dans un boite Miniwatt Dario qui plus est marquée made in england, j'ai tout simplement jamais vu ça et pourtant des boites j'en ai vu des millier et des millier !!!
Peut on avoir quelques photos des cotés de la boite ??!!
Pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 00:43 cms |
| | |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 00:46 cms |
| | |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 00:46 cms |
| | |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 00:48 cms |
| ![](tr.gif) |
Fred ne m'en voudra pas j'espère !!
Pierre
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De Pierrot du 82 Le 29-12-2006 à 01:36 cms |
| |
|
Sujet : EL183E Nouveau | De Jean pierre k Le 29-12-2006 à 01:46 cms |
| ![](tr.gif) | Tube ESPAGNOL ? "EL Candela!!!"
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De F6FKN Le 29-12-2006 à 08:43 sta |
|
Dans la boite miniwatt, y'avait une miniwatt, dont le marquage etait difficile a rendre sur une photo, raison pour laquelle j'ai photographie la boite.
J'ai aussi une RTC, qui ne figure pas pour la meme raison, et dont je n'ai pas la boite.
Monsieur le dictateur, j'arrete ici cette discussion inutile.
Vous avez decide d'avoir raison en depit de la realite.
Soit !
|
|
Sujet : EL183E Nouveau | De F6FKN Le 29-12-2006 à 08:46 sta |
|
Pour info, la question etait:
Est-ce que quelqun a la doc de l'EL183E, et de la P.
A aucun moment je n'ai demande la couleur de la boite, dont je me contrefous.
Le sexe des anges ne m'interesse pas !
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 11:22 sta |
|
Molo molo dans vos propos !!!!, j'essaie de savoir c'est tout, ça fait deux jours que je cherche des infos dans l'ombre, j'ai trituré tout mes bouquins de fond en comble, je ne doute pas que ce tube existe puisque la photo en est la preuve, ce que je veux juste vous faire comprendre c'est que ce tube est hors standardisation et référencement sinon il apparaitrait souvent dans les datas !!!
Et au lieu d'écrir dictateur écrivez directeur ça ira mieux !!!
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De ON5MJ Le 29-12-2006 à 11:47 sta |
|
> Le sexe des anges ne m'interesse pas !
Disons EL183 avec un E comme Enhanced ou P comme Power.
Je suis tout contri que vous n'ayez aucune documentation. Il ne vous reste plus qu'à relever les courbes et les comparer à la EL183 normale.
73. - bonne année.
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 13:03 sta |
|
Peut être les infos qu'il nous faut :
Il est noté dans mon bouquin en haut à droite : Seconde lettres et suivantes, je tient à le préciser !!!!!
Donc :
Le F serait une pentode , mais ne s'employerait pas en pentode final de puissance !!
Le E serait une tétrode, mais ne s'employerait pas en tétrode finale de puissance !!
Le P serait un tube EL183 (ou autre tubes) avec dispositif à émission secondaire !!
Il est aussi précisé en bas pour les tubes professionnels et autres que les chiffres sont parfois placés entre les lettres !!
Il est possible que ce ne soit pas ça, mais si ça peux faire avancer les choses !!!
A mon avis il est préférable de ne pas monter ces tubes ne sachant rien à leur sujet, n'y comment ils sont montés exactement à l'intérieur. Avec deux EL183 en parrallèle ont aurait plus de puissance mais la pente serait divisées par deux, faut voir !
Reste plus qu'à trouver des E130L à 27ma/v, et là c'est la tranquillité !
Pierre![;-)](s5.gif)
| |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 13:16 sta |
|
En passant !
E130L
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 29-12-2006 à 13:23 sta |
|
Affreux madame, les boyaux pendaient...
Stop, le debat est clos !
|
|
Sujet : EL183E Nouveau | De jean-luc beulaygue Le 29-12-2006 à 13:28 sta |
|
bonjour
faudrai, au moins une fois, que les gonzes qui fabriquent ces trucs là prennent des cours de câblage![[:ouin:]](s10.gif) ![[:ouin:]](s10.gif) ![[:ouin:]](s10.gif)
jean-luc
|
|
Sujet : EL183E Nouveau | De JC Négret Le 29-12-2006 à 13:32 sta |
|
Et une règle pour tracer les plans !
Bah, le débat n'est pas clos ! ![:op](s15.gif)
JC ![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 13:35 sta |
|
Messieur je crois en fait qu'il vous servir sur un plateau la doc de ces p..... de tubes, car apparement vous n'avez même pas demandé à l'autre crèmerie intitulée Radiofil !!!
Quand à critiquer l'ampli E130L j'vois pourquoi une construction amateur est criticable, y à que ceux qui ne construisent rien qui ne risque pas de se faire critiquer, bref reflet d'une société de merde quoi !!!!!!!!!!!!!!!!!!
Débat clos ??? j'pense que celà vaut mieux, juste quand je venais de trouver des infos concluantes sur ces tubes , t'en pis pour vous moooossieur !!!!!!!!!!
Pierre ![:o)](s0.gif)
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 14:17 cms |
| ![](tr.gif) |
Jean Luc chacun fait comme il peux avec ces moyens et connaissances non ??
Pierre.
| ![](tr.gif) |
|
|
Sujet : EL183E Nouveau | De jean-luc beulaygue Le 29-12-2006 à 16:31 sta |
|
re
certes, mais quand on veut montrer une réalisation qui se veut parfaite, autant faire un cabalage digne de ce nom.
c'est exactement comme les réalisations " audiofil " de électronique pratique, ex LED, le câblage c'est vraiment à c...r, bonjour lrs couts jus et cassure de fils.
jean-luc
ps : pour couper court au style : " il n'a qu'a nous montrer comment on câble " joint une xemple de mes câblages.
| |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 16:36 sta |
|

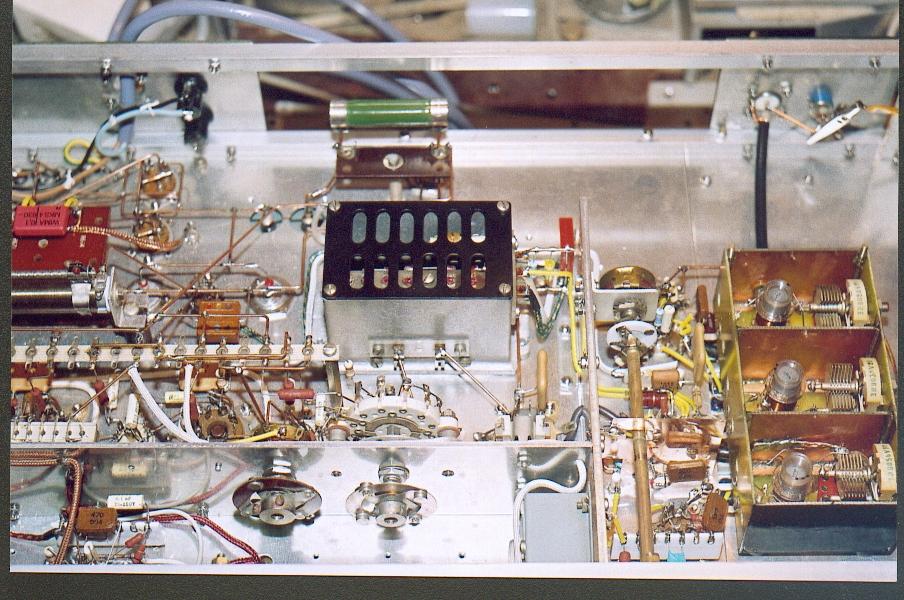

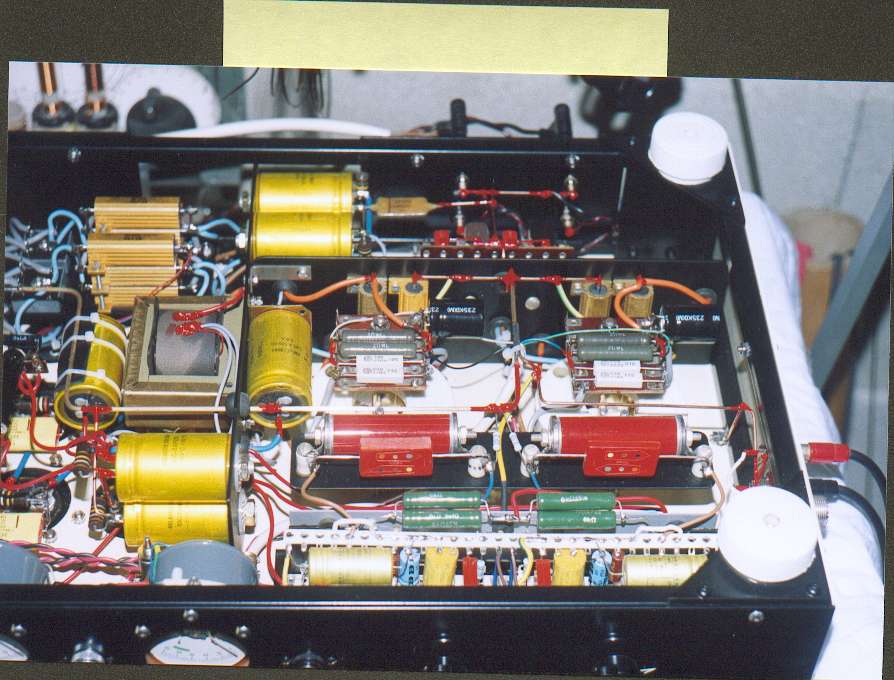

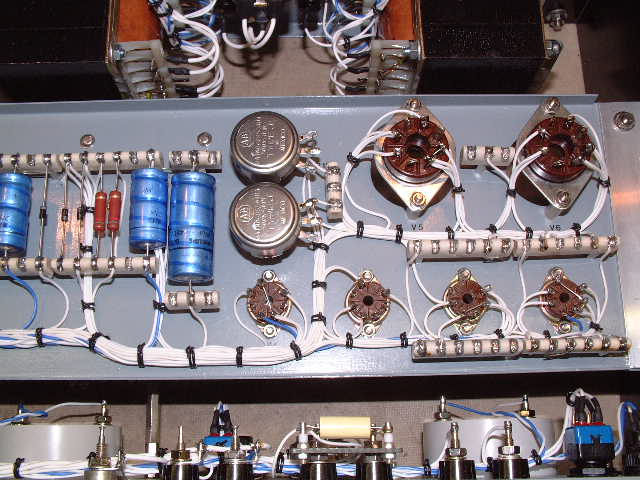

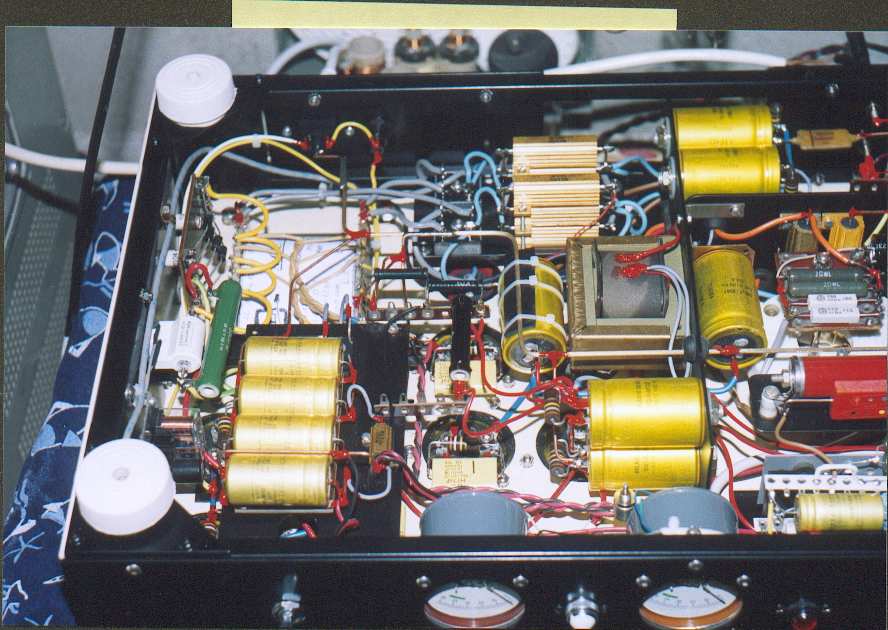

Ok allons y voici les miens !!! ![:-D](s2.gif)
| |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 16:36 sta |
|
| |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 16:38 sta |
|
Chacun fait comme il peux !!! ![:-D](s2.gif)
Pierre![;-)](s5.gif)
| |
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 16:43 sta |
|
Si c'est une alim régulée que tu as fait Jean Luc pourrait tu me passer le schéma ??
Pierre![:o(](s16.gif)
|
|
Sujet : EL183E Nouveau | De Jean pierre k Le 29-12-2006 à 17:26 cms |
| |
|
Sujet : EL183E Nouveau | De JC Négret Le 29-12-2006 à 17:41 sta |
|
Au-moins, c'est vivant ! Personne n'a encore trouvé la réponse, mais cela donne du suspense.
Des Tournesol, il y en a, mais aussi des Dupond-t, des Haddock ,des Tintin...
Rien de bien méchant !
JC ![[:Hi:]](s12.gif)
|
|
Sujet : EL183E Nouveau | De mignon Le 29-12-2006 à 18:17 sta |
|
Et le 100éme : il gagne quoi?![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : EL183E Nouveau | De JC Négret Le 29-12-2006 à 18:20 sta |
|
Une EL183E ! ![:-D](s2.gif)
|
|
Sujet : EL183E Nouveau | De F6FKN Le 29-12-2006 à 18:22 sta |
|
|
|
Sujet : EL183E Nouveau | De Jean pierre k Le 29-12-2006 à 18:41 cms |
| |
|
Sujet : EL183E Nouveau | De jean-luc beulaygue Le 29-12-2006 à 18:59 sta |
|
re
il me semble que sur radiofil il avait été question, il y a longtemps, de ces différences de el183 E, j'ai fait une recherche, mais je n'ai rien trouvé.
pour l'alim, réponse pour pierre, il s'agit d'une heathkit PS3 ( BAMA )
jlb
|
|
Sujet : EL183E Nouveau | De Pierre Le 29-12-2006 à 19:48 sta |
|
Bama, rien ne fonctionne, y a longtemp que j'ai arrêté d'essayer !
Pierre![;-)](s5.gif)
|
|
Sujet : EL183E Nouveau | De Pierrot du 82 Le 29-12-2006 à 20:01 cms |
| |
|
Sujet : EL183E Nouveau | De slouptoouut Le 29-12-2006 à 21:27 sta |
|
Bonjour,
Au juste, et la EL802 , ce serait pas comme la EL183E en mieux ? j'ai ce tube !
Sloup
|
|
Sujet : EL183E Nouveau | De F6FKN Le 29-12-2006 à 21:36 sta |
|
Pourquoi pas, mais si c'est une el 802, comme diraient certains, c'est pas une EL183....![:-D](s2.gif)
Je jette quand meme un coup d'oeil sur la doc, si elle existe.
Alain
|
|
Sujet : EL183E Nouveau | De F6FKN Le 29-12-2006 à 21:51 sta |
|
Ca y ressempble comme 2 gouttes d'eau, hormis la pente de 40mA/V
Seduisant, mais dissipation anode 6w max sous 170V , donc retour a la case depart.
Grande similitude avec la vraie EL183
De toutes facons, je n"en ai aucune sous la main, donc, je me repete, pas l'intention d'enrichir les "marchands" de lampes.
Merci pour votre aide.
Alain
|
|
Sujet : EL183E Nouveau | De YM Le 29-12-2006 à 22:04 sta |
|
Hé Sloup !
Combien d'EL802 et à quel prix (mon adresse Email est correcte!)
Yves.
|
|
Sujet : EL183E Nouveau | De slouptoouut Le 29-12-2006 à 22:27 sta |
|
Bonjour,
j'en ai 1 neuve en boite d'origine (état neuf , OK ) , et une d'occasion illisible (identification et état incertains) 1 euro la neuve, 0 euro50 l'autre
Sloup
|
|
|
