Merci Pierre mais récemment j'ai trouvé dix tubes de ce type pour dix euros. Je pense que ça vaut encore le coup de fouiller dans les greniers.
Je me rends assez souvent dans le centre de la France, dans les petits villages on y trouvent des brocs super intéressantes. En plus c'est ouvert le dimanche.
Phil, ![[:Hi:]](s12.gif)
|
|
| Sujet : A409 et A415 Nouveau | De Pierrot du 82 Le 29-12-2006 à 01:15 cms |
| |
|
| Sujet : A409 et A415 Nouveau | De Jean pierre k Le 29-12-2006 à 01:41 cms |
| |
|
| Sujet : A409 et A415 Nouveau | De Pierre Le 29-12-2006 à 11:05 sta |
|
Bien sûr qu'ils sont cher, c'est bien pour celà que j'ai mis le lien  !!
J'ai déjà envoyé plusieurs mails pour savoir s'ils avaient des petits tubes cathodiques, ils ne daignent même pas répondre ![:o[]](s13.gif) !!
Pierre
|
|
| Sujet : A409 et A415 Nouveau | De J-François Le 29-12-2006 à 20:16 sta |
|
Bonjour ;
Pour faire suite au fil du 21/12 de JPK

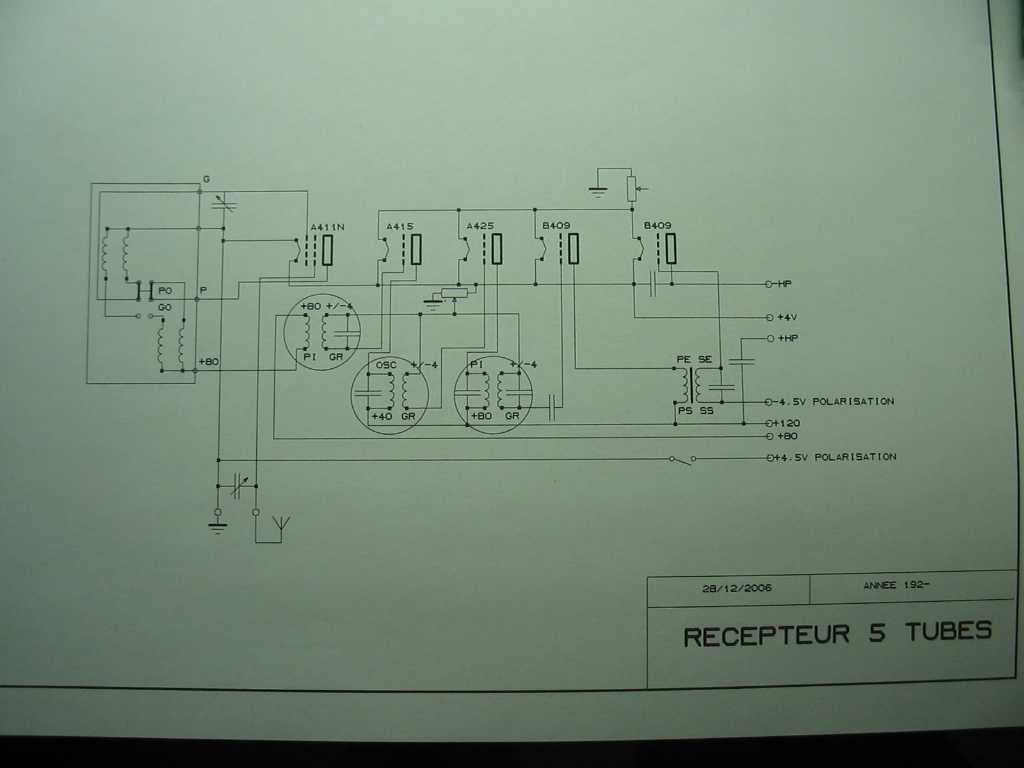

J'ai fini le relevé du schéma de mon recepteur 5 tubes "batterie"
et recherche les tubes suivants A415 ; A425 et B409.
Me faire proposition si des disponibilités à prix "Om's" comme on dit chez nous !
Pour le schéma je trouve des truc bizarres notememnt dans les tensions
80/ 120 avec les repères des transfos ... pour moi il y a eu un jeu de passe passe entre deux transfos ???
Merci pour votre aide
J-François
| |
|
| Sujet : A409 et A415 Nouveau | De Pierre Le 29-12-2006 à 21:30 sta |
|
Avec quel logiciel avez vous relevé le schéma ??
pierre
|
|
| Sujet : A409 et A415 Nouveau | De Jacques (webmestre) Le 30-12-2006 à 04:40 sta |
|
Ouh là, y'a beaucoup de choses qui ne collent pas dant ce schéma:
- Le transfo effectivement marqué +40 est celui de charge de la A441 (et non A411),
- les tensions d'alim ne concordent pas (normalement +40 pour le circuit A441, + 80 en MF et détection, +120 pour finale),
- ou se trouve le +4V filament (normalement la masse certainement d'après le schéma)
- de même, où est le retour du 80 et 120V
- rhéostat du -4V non connecté (en l'air)
- la sortie +HP est incorrecte (pas d'alimentation plaque puisqu'au travers d'une capa),
- grille de la première B409 non polarisée en DC...
- .....
Revoir au besoin le schéma donné il y a peu même s'il n'est prévu que pour cadre.
|
|
| Sujet : A409 et A415 Nouveau | De J-François Le 30-12-2006 à 10:31 sta |
|
Bonjour ;
Pour répondre à Pierre : http://b.urbani.free.fr/ Il fait aussi les CI
avec conversion Gerber... Les composants peuvent être créés à souhait.
A découvrir.c'est gratuit.
Pour Jacques ; effectivemement pendant le relevé l'inversion des transfo
m'avait sauté au yeux et en faisant la saisie au propre j'ai pu distinguer
pas mal d'annomalies par rapport au schéma que vous m'aviez envoyé.
Pour les masses 80/ 120 ; tout est connecté sur la borne +4.5 "Polarisation.
Sur la platine c'est marqué +40/+80 comme sur les transfo et sur les fils de raccordemement il y a des petites plaquettes métalliques + 120 & + 60 ...
Je pense que la mise à feu se fera avec 40 et 80V mais compte tenu des manques ce n'est pas pour demain!
Pour le rhéostat , la borne du milieu est cassé donc il n'a plus sa fonction marquée en facade "Renforcement" ...
Pour le +HP c'est en fait un cylindre avec une vis à chaque extrémité...et après vérification c'est une résistance de 20 KOhms qui d'ailleurs est coupée...
+ le dernir transf cité sur le précedent fil ...
Encore du taff !
Merci pour l'aide
J-François
| |
|
| Sujet : A409 et A415 Nouveau | De J-François Le 30-12-2006 à 10:33 sta |
|

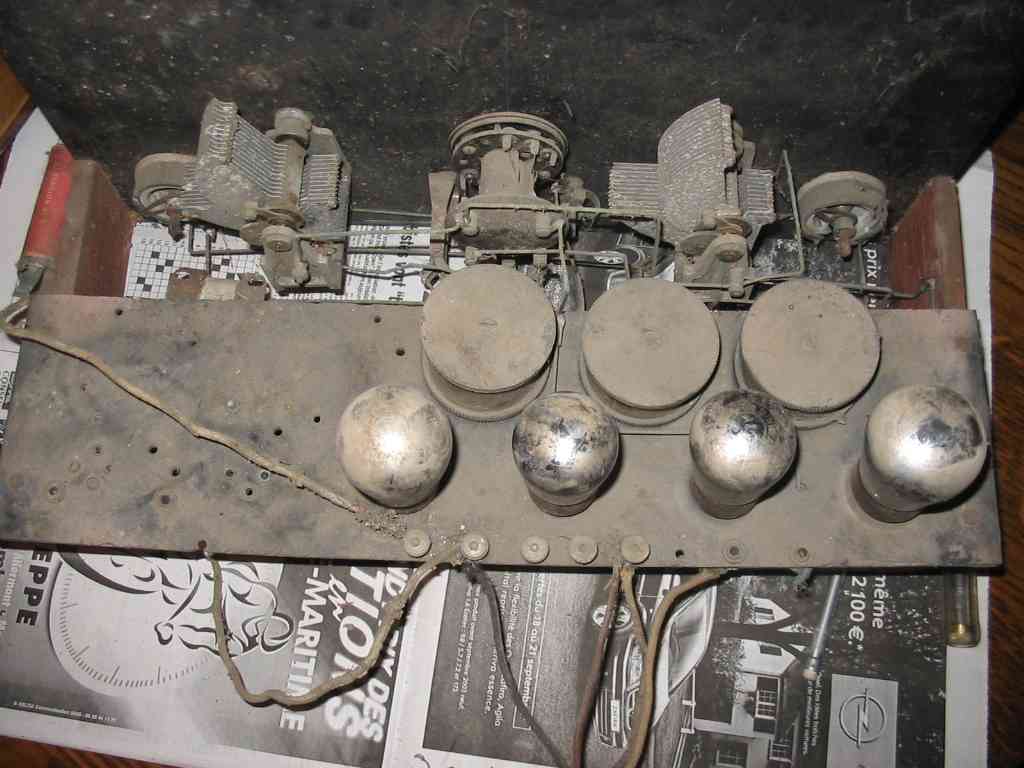

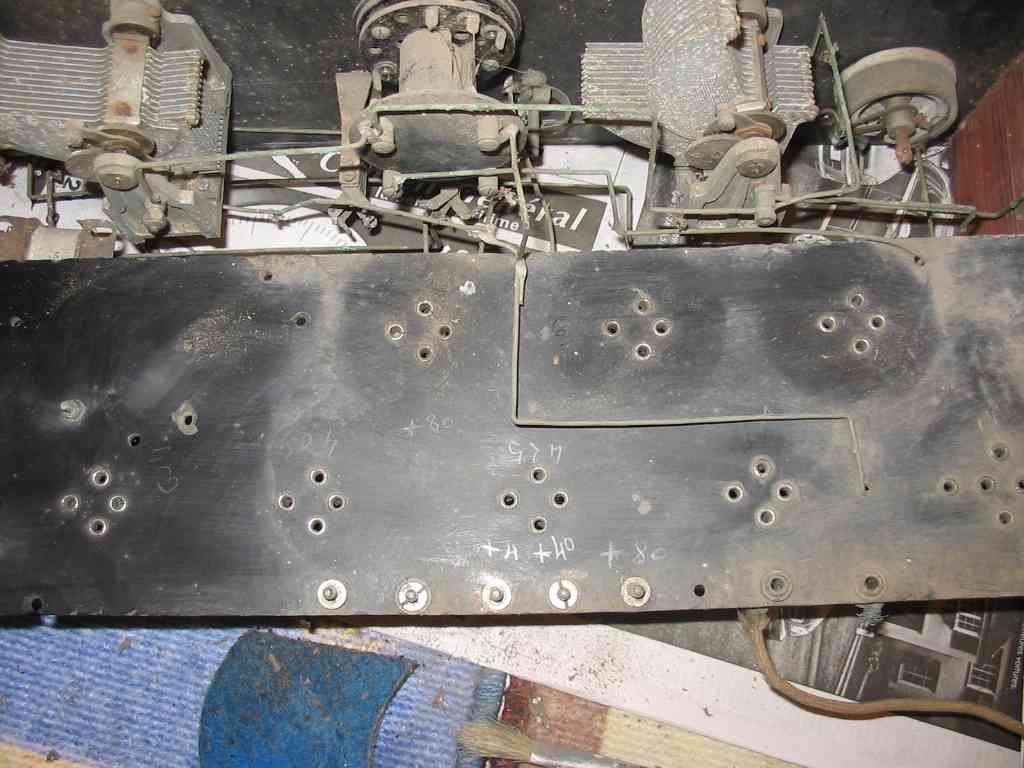

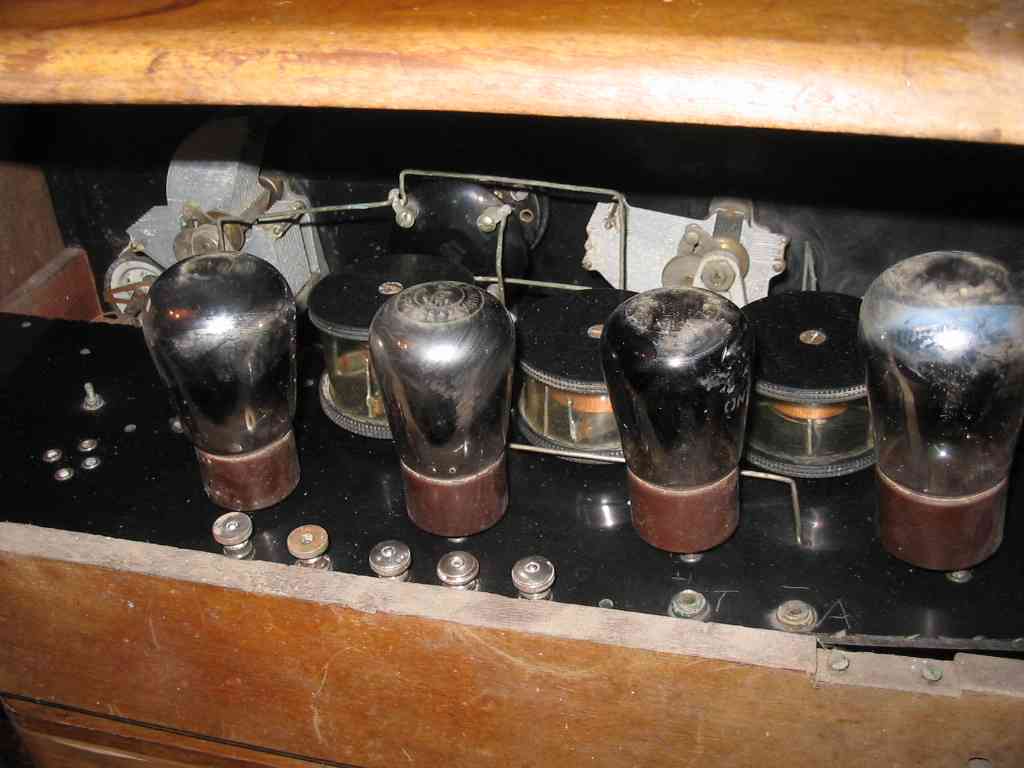

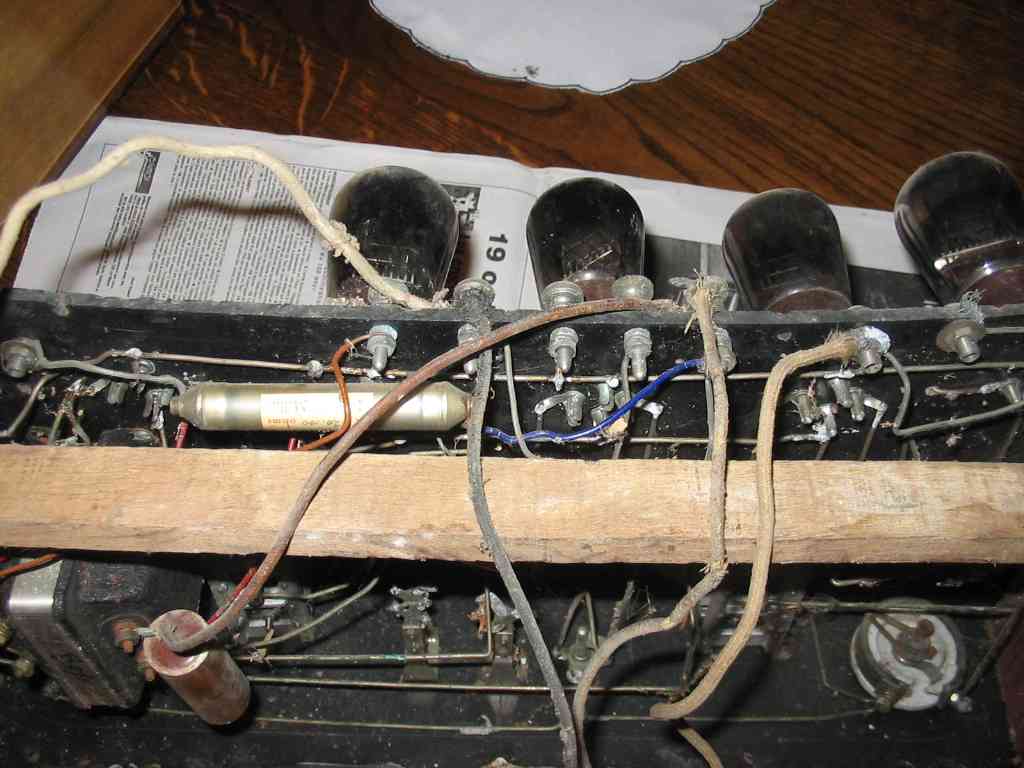

Suite
J-François
| |
|
| Sujet : A409 et A415 Nouveau | De JC Négret Le 30-12-2006 à 11:05 sta |
|
C'est un 6 lampes, en fait !
Y a du boulot ...Les lames des CV sont oxydées, il manque le 2eme transfo BF...

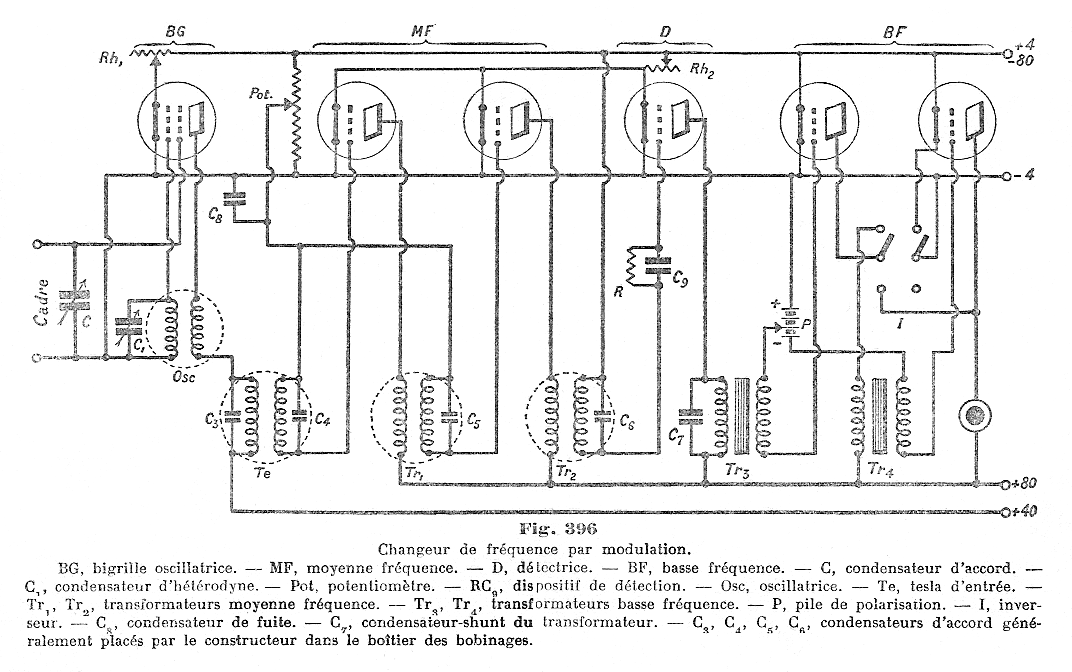

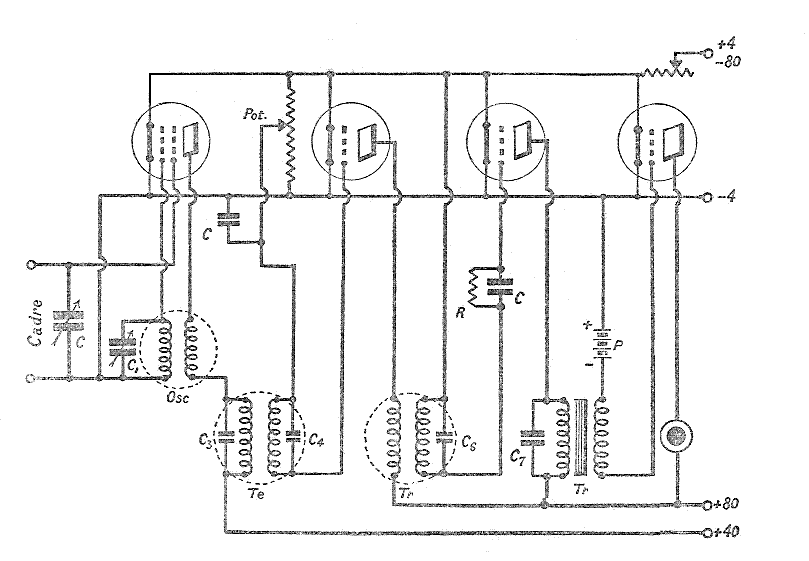

Voici le schéma d'origine, d'où j'avais tiré le 4 lampes :
L'inverseur pour avoir 1 ou 2 BF est facultatif, ainsi que la collection de rhéostats !
Bon courage.
JC
| |
|
| Sujet : A409 et A415 Nouveau | De Pierre Le 30-12-2006 à 11:56 sta |
|
Merci Jean François, mais il faudrait que tu m'explique comment choisir qu'est ce qu'il faut télécharger et installler exactement, car il y à plusieur versions ou je ne sait trop quoi sur le site indiqué !!!
Merci !
Pierre
|
|
| Sujet : A409 et A415 Nouveau | De Pierre Le 30-12-2006 à 14:01 sta |
|
Ok je viens d'essayer, c'est l'enfer  !!
Pierre
|
|
| Sujet : A409 et A415 Nouveau | De J-François Le 30-12-2006 à 14:27 sta |
|
Ok pierre
J'ai commencé à voir pour vous rédiger un truc et ... surprise !
J'utilisais la V2 et la version téléchargeable est V3 avec en plus Framwork à télécharger
donc j'ai moi même fais l'istallation (la V2 ne necessitait pas ce logiciel)
Par contre il y a quelques améliorations notememnt l'usage de la molette de la souris
Sans doute d'autres que je découvriraient à l'usage.
Par contre comme tous ces logiciel c'est assez "panique"au début ...
Je vous ai passé un complément de composants sur votre BAL.
J-François
|
|
| Sujet : A409 et A415 Nouveau | De Pierre Le 30-12-2006 à 20:00 sta |
|
|
|
|
Journaux du site au 22/08/2022 à 10:26
!!!
. avec papy lulu on vas être très riche a la vue de ce que l'on a! A nous deux de 409 -410_ 415 TM etc...etc...et en bonnes état pas de filament grillés!
