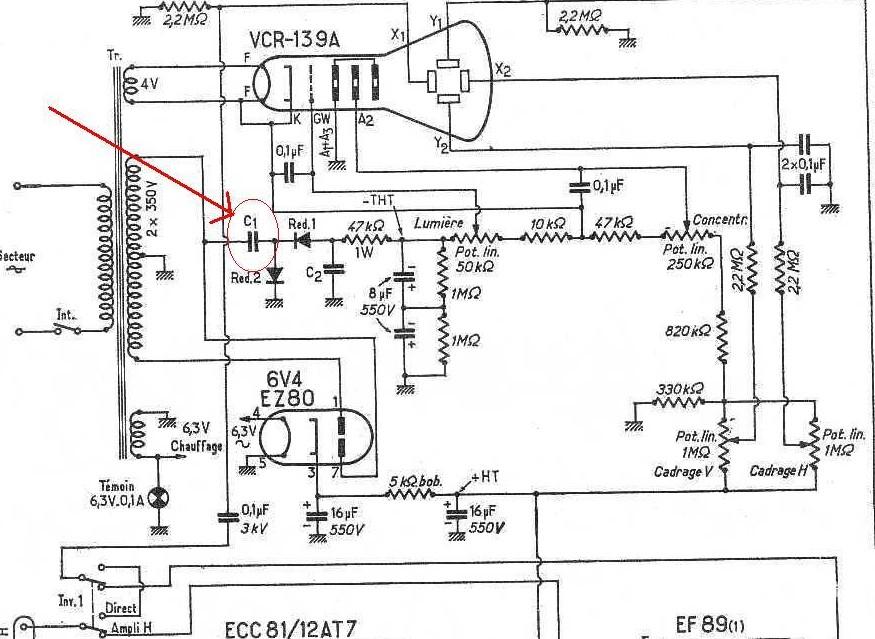

Sujet : Condensateur ??? Nouveau De Pierre  Le 31-12-2006 à 18:08 sta A quoi peux bien servir ce condensateur ?? J'ai vu ça sur plusieur schémas !!! Q'elle est l'influence de sa valeur ?? Merci, bonne soirée, et bonne année à tous !! Pierre

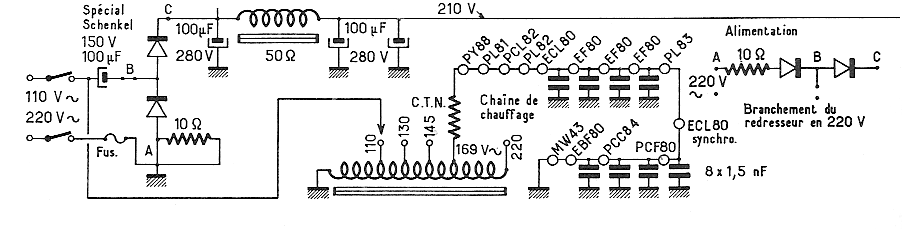

Sujet : Condensateur ??? Nouveau De JC Négret  Le 31-12-2006 à 18:35 sta La THT du tube est prélevée sur un demi-enroulement, soit 350V. C'est un doubleur de tension dit " doubleur de Schenkel ". La capa doit laisser passer la composante alternative. Voici un schéma d'alim TV : Avec ce type d'alim qui ne consomme que 1 mA ( environ ) une valeur de 0,47µF pour C1 et C2 devrait le faire. A noter que les diodes sont montées à l'envers, donc le + à la masse et le - THT sur la cathode. JC

Sujet : Condensateur ??? Nouveau De YM  Le 31-12-2006 à 18:35 sta Il forme avec Red1, Red2 et C2 un redresseur qui fournit la tension crete à crete. Ici: 350 x 2,828 = 990 Volts continus . . . . . à vide bien évidemment Je le prendrais égal à C2 dont la valeur dépend de la consommation ! Grosso modo, la charge est d'environ 1Mohm, prendre C1 = C2 tel que C = 5 x T / R. T = 20mS ( à 50 Hz), ça fait 5 x 0,02 / 1 000 000 = 0,1µF Yves.

Sujet : Condensateur ??? Nouveau De YM  Le 31-12-2006 à 18:39 sta Ah ! Deux écoles, deux valeurs différentes ! On est au moins d'accord sur la consomation. On dit 0,22µF "e basta cosi"

Sujet : Condensateur ??? Nouveau De JC Négret  Le 31-12-2006 à 18:43 sta 0,22µF, très bien ! En-fait, je n'ai pas calculé, 0,47 c'est un peu large ! JC

Sujet : Condensateur ??? Nouveau De Pierre  Le 31-12-2006 à 18:59 sta Ok merci à vous !!! Polarisé ou non polarisé peux importe ??? Pierre

Sujet : Condensateur ??? Nouveau De JC Négret  Le 31-12-2006 à 19:04 sta Non polarisé, vu la valeur, mais bien isolé ! JC

Sujet : Condensateur ??? Nouveau De Pierrot du 82  Le 31-12-2006 à 19:32 cms Attention, isolement C1 700 volts mini, et C2 1000 volts mini !

Sujet : Condensateur ??? Nouveau De Pierre  Le 31-12-2006 à 19:34 cms Bien merci à vous , j'ai les condos qu'il faut !!! Bon repas   !!! Pierre
