| Sujet : A quoi ça sert ? Nouveau | De caferic Le 03-01-2007 à 18:19 sta |
|
Bonjour et bonne année et santé à toutes et tous !

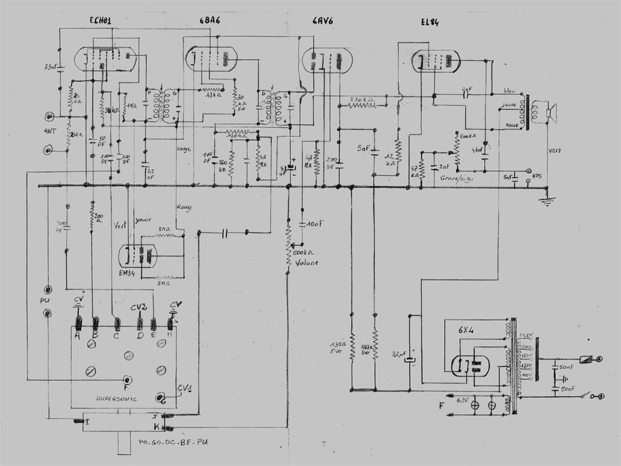

Ben voilà, débutant en la matiére, j'ai refait un peu une TSF qui serai normalement un Ondine de Ducastel, mais voilà!, cela ne correspond pas, voir le schémas que j'ai relevé, la boite oui mais pas l'électronique...
Alors quelqu'un pourait il me dire à quoi servent les résistances à l'entrée d'antenne ?
et ou pourais-je trouver de la doc sur le changeur d'onde "SUPERSONIC" qui n'a ni numéros ni référence.
Merci
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De caferic Le 03-01-2007 à 18:30 sta |
|
Je fait suivre le schémas içi
| |
|
| Sujet : RE a quoi ça sert ? Nouveau | De JC Négret Le 03-01-2007 à 19:17 sta |
|
Bonsoir ;
La prise Antenne a 2 entrées : Antenne et Terre.
C'est sûrement pour simplifier le câblage que la R de 27 000 ( marquée : RG ) est soudée sur la prise de terre ---> au châssis.
L'autre R ? Il y a un condensateur de 200pF qui va aux bobines, c'est tout.
Il y a une erreur dans le schéma : Votre HP est électromagnétique, il lui faut un enroulement ( comme un électro-aimant ) qui remplace l'aimant permanent. Cet enroulement sert de self de filtrage à la HT. (Voir SELF 1500 )
Sur les schémas années 50, on ne présente qu'une seule gamme, donc pas le plan du bloc.
Quel courage d'avoir relevé le schéma !
JC
| |
|
| Sujet : RE a quoi ça sert ? Nouveau | De JC Négret Le 03-01-2007 à 19:22 sta |
|
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De caferic Le 04-01-2007 à 20:29 sta |
|
Merci JC

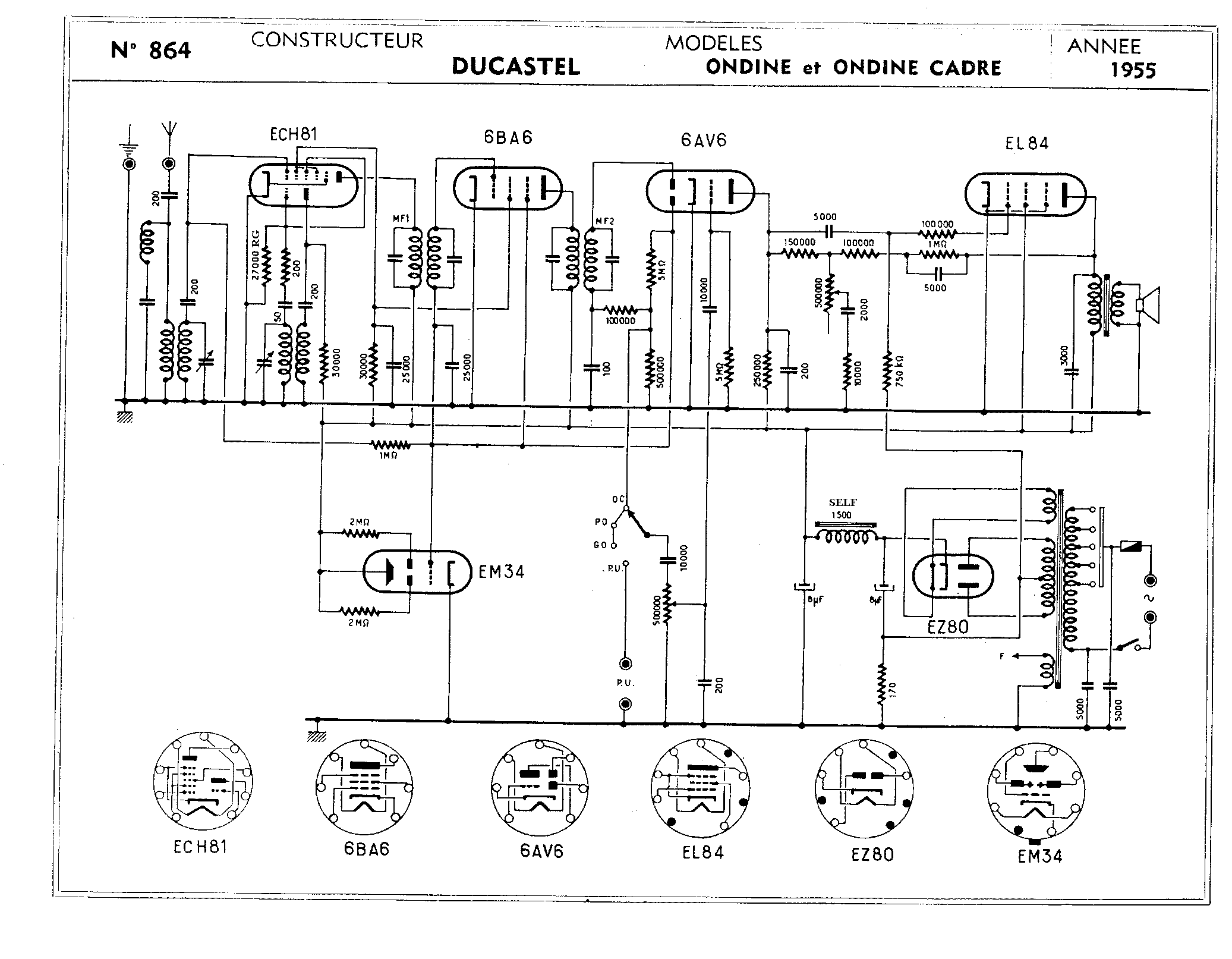

Merci pour le schéma, je le posède aussi, ce qui m'a permis de constater que le cablage ne correspond pas.
Je ne peut pas essayer le lien vers la doc SUPERSONIC car ma connexion internet par la câble ne marche pas trés fort (ça bug !)
Je vais revoir mon schéma ...
merci encore
caferic![[:??:]](s11.gif)
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De michel Le 07-01-2007 à 13:27 sta |
|
Le lien me renvoit sur un site en construction... ???
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De JC Négret Le 07-01-2007 à 13:41 sta |
|
Il faut placer le curseur sur le poste radio.
JC
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De ON5MJ Le 07-01-2007 à 13:46 sta |
|
Pourquoi Ducros se décarcasse ? Le lien direct est: http://users.skynet.be/sky81131/blocs.htm
Dans la prochaine version je ne mettrai plus cette page d'accueil qui ne sert pas à grand chose.
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De Pierrot du 82 Le 07-01-2007 à 16:54 cms |
|  |
Je pensais que c'était un test de Q.I.
| |
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De JC Négret Le 07-01-2007 à 18:11 sta |
|
Elle est sympa cette page d'accueil, faut la garder !
|
|
| Sujet : RE a quoi ça sert ? Nouveau | De michel Le 07-01-2007 à 18:40 sta |
|
j'avais essayé de cliquer sur le poste et rien n'était venu d'où ????
Maintenant, ça marche au poil... j'avais sans doute fait une fausse manoeuvre... C'est vrai, la page esr sympa.
Merci de vos infos et que l'année nouvelle vous garde en bonne forme avec un excellent moral et de l'humour à revendre !
|
|
|
