Sujet : Réticule. Nouveau | De Pierre Le 15-01-2007 à 13:24 cms |
| ![](tr.gif) |
Quelqu'un aurait par hazard un ou plusieurs réticules de couleur verte et cadrié pour mon scope en construction.
Le tube fait 70mm de diamètre il faudrait donc que le réticule soit plus grand , l'idéal serait un grans réticule de Tectronix comme celà je pourrait le tailler à la bonne dimension, merci pour vos recherches !
Pierre
| ![](tr.gif) |
|
|
Sujet : Réticule. Nouveau | De jean-luc beulaygue Le 15-01-2007 à 16:16 sta |
|
|
|
Sujet : Réticule. Nouveau | De jackoe Le 15-01-2007 à 17:04 cms |

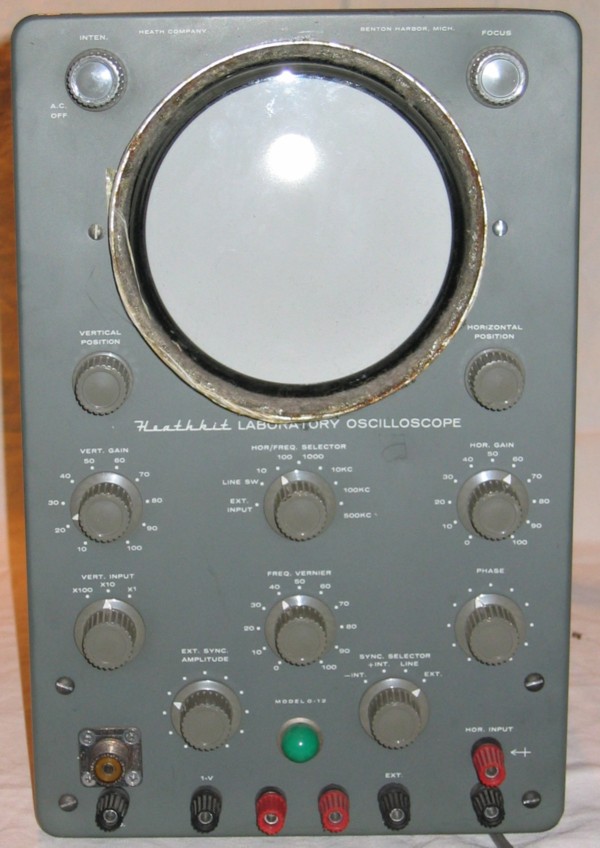

| ![](tr.gif) | Je compte profiter de l'initiative de Pierre pour en installer un sur mon Heathkit des familles ! Si vous en avez un qui conviendrait .... Merci.
| ![](tr.gif) |
| |
|
Sujet : Réticule. Nouveau | De ON5MJ Le 15-01-2007 à 17:05 sta |
|
Vous pourriez le faire vous même avec une mince feuille de plexiglas et une pointe de compas. En plus avec un éclairage par la tranche du plexi vous pourriez le rendre lumineux.
Jacques.
|
|
Sujet : Réticule. Nouveau | De jackoe Le 15-01-2007 à 17:45 cms |
| ![](tr.gif) | Personnellement, je préfèrerais en trouver un vrai en bon état ...
| ![](tr.gif) |
|
|
Sujet : Réticule. Nouveau | De Pierre Le 15-01-2007 à 20:07 cms |
| |
|
Sujet : Réticule. Nouveau | De E.BERTOTTI Le 15-01-2007 à 20:31 sta |
|
Bonsoir Pierre,

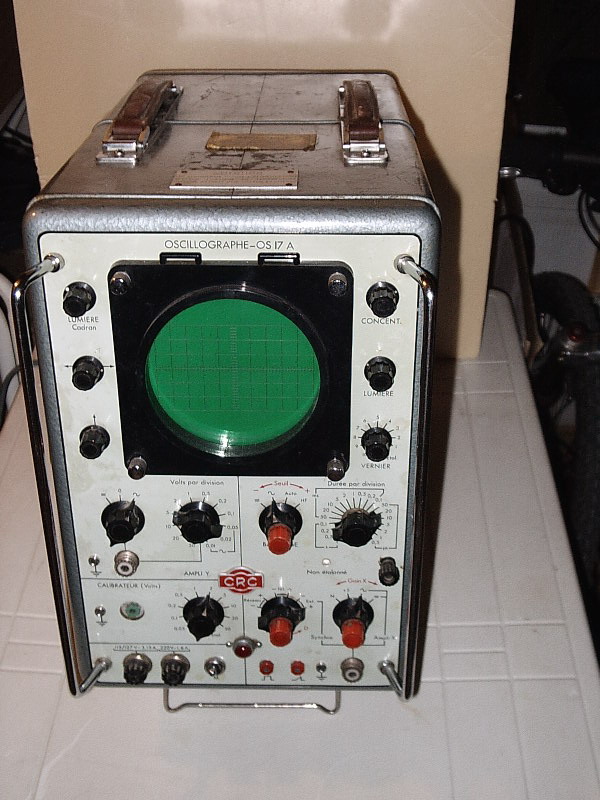

J'ai un réticule d'oscillo CRC ( voir photo ci-jointe ). Pour l'instant, je ne peux pas vous dire s'il correspond à votre attente.
Emmanuel
| |
|
Sujet : Réticule. Nouveau | De Pierre Le 15-01-2007 à 21:20 cms |
| ![](tr.gif) |
Houlaaaaa salut Emmanuel !!!, qu'est ce qu'il à cet oscillo il est en panne ???, car ce serait dommage quand même !!!
Dans le pire des cas s'il n'est pas réparable et si tu le met en pièces, le transfo pourrait aussi m'intéresser, mais avant il faudrait que tu essaie de le dépanner c'est un beau modèle !!!
Tient moi au courant, merci !
Pierre
| ![](tr.gif) |
|
|
Sujet : Réticule. Nouveau | De Pierre Le 15-01-2007 à 21:22 cms |
| ![](tr.gif) |
Peux tu m'envoyer un mail Emmanuel car je n'ai plus le tient !!
Pierre
| ![](tr.gif) |
|
|
Sujet : Réticule. Nouveau | De Pierrot du 82 Le 15-01-2007 à 22:17 cms |
| ![](tr.gif) |

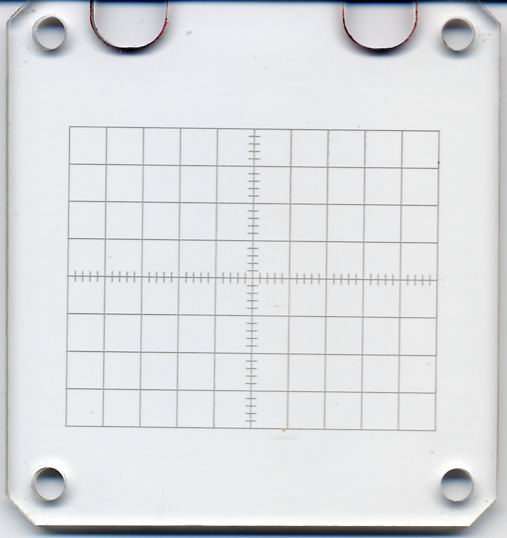

Sur les Tektronix, il y a un réticule gradué en plexi transparent, éclairé par la tranche, plus un filtre de contraste, vert en général.
Je suis moi aussi à la recherche d'un filtre de contraste bleu-vert pour un Tek 317.
C'est un filtre presque carré de 9 cm par 8,5 cm, de couleur bleu-vert ou gris.
Merci à celui qui pourrait me dépanner...
| ![](tr.gif) |
| |
|
Sujet : Réticule. Nouveau | De ON5MJ Le 15-01-2007 à 23:29 sta |
|
Ne faudrait-il pas chercher dans les filtres photo (pas en gélatine colorée) ou de projecteurs ?
Jacques.
|
|
Sujet : Réticule. Nouveau | De Pierre Le 16-01-2007 à 19:32 cms |
| ![](tr.gif) |
Quelqu'un aurait il par hazard le schéma de l'oscillo CRC OS-17 A??!!
Pierre
| ![](tr.gif) |
|
|
Sujet : Réticule. Nouveau | De Jean Pierre Le 17-01-2007 à 09:01 sta |
|
Bonjour..
Il me vient une idée...dans ma jeunesse j'ai eu ce probleme à resoudre et j'avais fait comme le preconisait ON5MJ.... mais avec les progrès technique.... photocopier ou imprimer sur un transparent avec une imprimante laser et mettre le tout derrière une feuille de plexiglass ne serait pas une bonne solution?
jp
|
|
Sujet : Réticule. Nouveau | De ON5MJ Le 17-01-2007 à 12:23 sta |
|
Le transparent serait très bien pour l'impression mais pas pour l'éclairage par la tranche. Il faut quand même tracer les lignes à la pointe de compas pour que le réticule soit luminueux (effet de guidage optique et de diffraction). En plus on peut même choisir la couleur de la lumière avec des LEDs colorées, succès garanti.
Sinon Pierre peut aussi créer un réticule électronique par multiplexage du balayage et un affichage numérique des valeurs (à tubes évidemment).... Non, pitié, plus de baffes !
Jacques.
|
|
Sujet : Réticule. Nouveau | De Pierre Le 17-01-2007 à 12:29 cms |
| ![](tr.gif) |
Bien sûr que c'est une bonne solution Jean Pierre et j'y avais pensé aussi bien que pour la plaque gravée j'ai un très vieux bouquin où ils en parlent aussi, mais certains me connaissent ici et ils savent ce à quoi je m'attache au niveau matos, alors tant qu'à faire pourquoi ne pas mettre des pièces vintage déjà faites!!!
Puis celà évite qu'elles partent à la poubelle à la suite d'un éventuel démontage !!
Au fait c'est ok pour le réticule, le CRC va être désossé !
Merci Jean Pierre !
Pierre
